Продолжаю разбирать логику работы КР.
Прохождение сигнала в режиме Запись:
В этом режиме нужно выполнение трех условий:
- Блокировка записи замкнута (база VT7 через R23 на "земле")
- Кнопка Запись нажата
- Кнопка Воспр нажата
При выполнении этих условий, триггеры ЗАПИСЬ и ВОСПР переключатся, на правых по схеме транзисторах (VT6,VT10) на коллекторах появится "земля", на левых - лог. 1, загорятся лампы ЗАПИСЬ и ВОСПР через свои ключи. Одновременно с этим, как и в случае с просто ВОСПР, отключатся ПВ и ПН, если были активны.
Прохождение сигнала в режиме ПАУЗА:
Этот режим лучше начать рассматривать с момента включения магнитофона. При включении все триггеры нужно как-то установить в правильное состояние. Для этой цели служат С6,R61,VD24,VD25, которые кратковременно "заземляют" все левые транзисторы всех триггеров:
При успешном сбросе, триггер ПАУЗА находится в устойчивом состоянии - левый "вход-выход" - лог. 0, правый - лог. 1.
Если при этом нажимать кнопку ПАУЗА, то триггер будет менять местами активный выход. Когда активный левый - загорается лампа ПАУЗА. При этом, он не влияет на триггеры ВОСПР и ЗАПИСЬ, независимо от того в каком они состоянии, а на ПВ и ПН влияет только если они были активны (выключает эти режимы):
Это кажется немного странным, поскольку логично предположить, что ПАУЗА должна как-то останавливать ВОСПР или ЗАПИСЬ. Это происходит, но без сброса триггеров ВОСПР и ЗАПИСЬ, иначе после отмены паузы пришлось бы принудительно опрокидывать триггеры ВОСПР и ЗАПИСЬ, а до этого где-то хранить, что они были активны на предыдущем шаге. Поэтому, от триггера ПАУЗА, как и от всех остальных триггеров, есть отводы в "нижнюю" часть схемы КР, условно выполняющую роль коммутатора, распределяющие команды от триггеров. К "коммутатору" вернемся позже.
По итогу, по "верхней" части можно составить таблицу лог. уровней на всех выходах всех триггеров КР, в зависимости от того, какие кнопки нажаты:

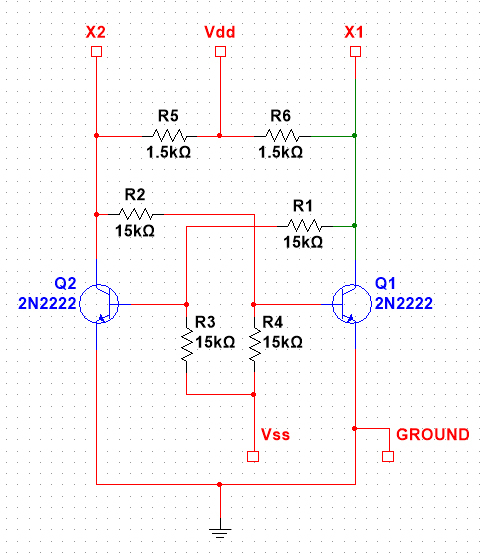

Желтым цветом помечены активности ламп. X1 - это правый по схеме выход триггера, X2 - левый, X3 - счетный вход триггера ПАУЗА, опрокидывающий его состояние. Строки X2 всех триггеров аналогичны строкам Lamp, поэтому можно последние не учитывать.
Модель в Мультисиме показала, что все режимы работают именно так, как описано в ИпР:
Кто хотел перевести КР на КМОП, может воспользоваться этой таблицей.
Есть "научный" подход, при котором имея строку всех возможных комбинаций входных состояний, и необходимые состояния на выходе, с помощью СКНФ/СДНФ можно построить схему на NAND элементах. Но такая схема не будет сильно проще схемы на КТ315
. Удобнее воспользоваться готовыми ИМС триггеров, типа К561ТМ2. Диоды в этой схеме также являются частью логики, они однозначно определяют комбинации разрешенных/запрещенных состояний, единовременных условий, и т.д. Их можно заменить базовыми лог. элементами И/ИЛИ.
Целесообразности в этом лично я не вижу, но такая возможность, при желании есть.
В моем понимании, полученную таблицу можно использовать как КОП - код операции для обработки с помощью МК. Откинув строки Lamp, разрядность КОП составляет 12 бит. Для 8-битного регистра загрузка КОП будет в два этапа, при этом оставшиеся незадействованными 4 бита можно оставить как резервные, для каких либо еще целей (датчиков/кнопок).
Недостатком "железной" логики является факт невозможности простыми средствами получить комбинации одновременно нажатых кнопок. Для базовых режимов достаточно базовых комбинаций, но если появится потребность расширить функционал, то придется переделывать "диодную" часть КР (или её аналог на NAND), т.к. именно она ограничивает возможные комбинации. В программной же реализации "небазовые" (назовем их сервисные) комбинации реализовать гораздо проще. При этом все равно останутся некоторые "запрещенные" состояния, которые либо нелогичны, либо могут что-то повредить. К полезной (условно) сервисной функции, например, можно отнести быстрый обзор. Допустим, одновременное нажатие ПВ и ВОСПР. Поднимается каретка с головками (команда поднять ЭМ на КМ), включается ведущий двигатель на скорости, допустим 4х (19я) (команда включить Регулятор на 19ск), коммутируется УВ (доступен сигнал на Лин.выходе). За 7-8 минут будет воспроизведена одна сторона, запись wav на ПК с линии можно замедлить в 4 раза, и получить представление о содержимом этой стороны кассеты не нажимая постоянно ПВ/ВОСПР, ПВ\ВОСПР. Есть примерный аналог такой функции в Веге 120, Обзор. Но там немного другие цели и задачи. Хотя работает. Пример "запрещенной" комбинации - одновременное нажатие ПВ и ПН. Т.е. использовать эти комбинации можно, но давать им управление (отправлять на коммутатор) нельзя.
Чуть позже разберу блок формирования Тау, и автостопа в КР. На триггерную часть они не влияют, за исключением посыла команды ОСТАНОВ при срабатывании автостопа.
Продолжение следует..
