ЦАП-ы (любые вопросы)

[WMW]

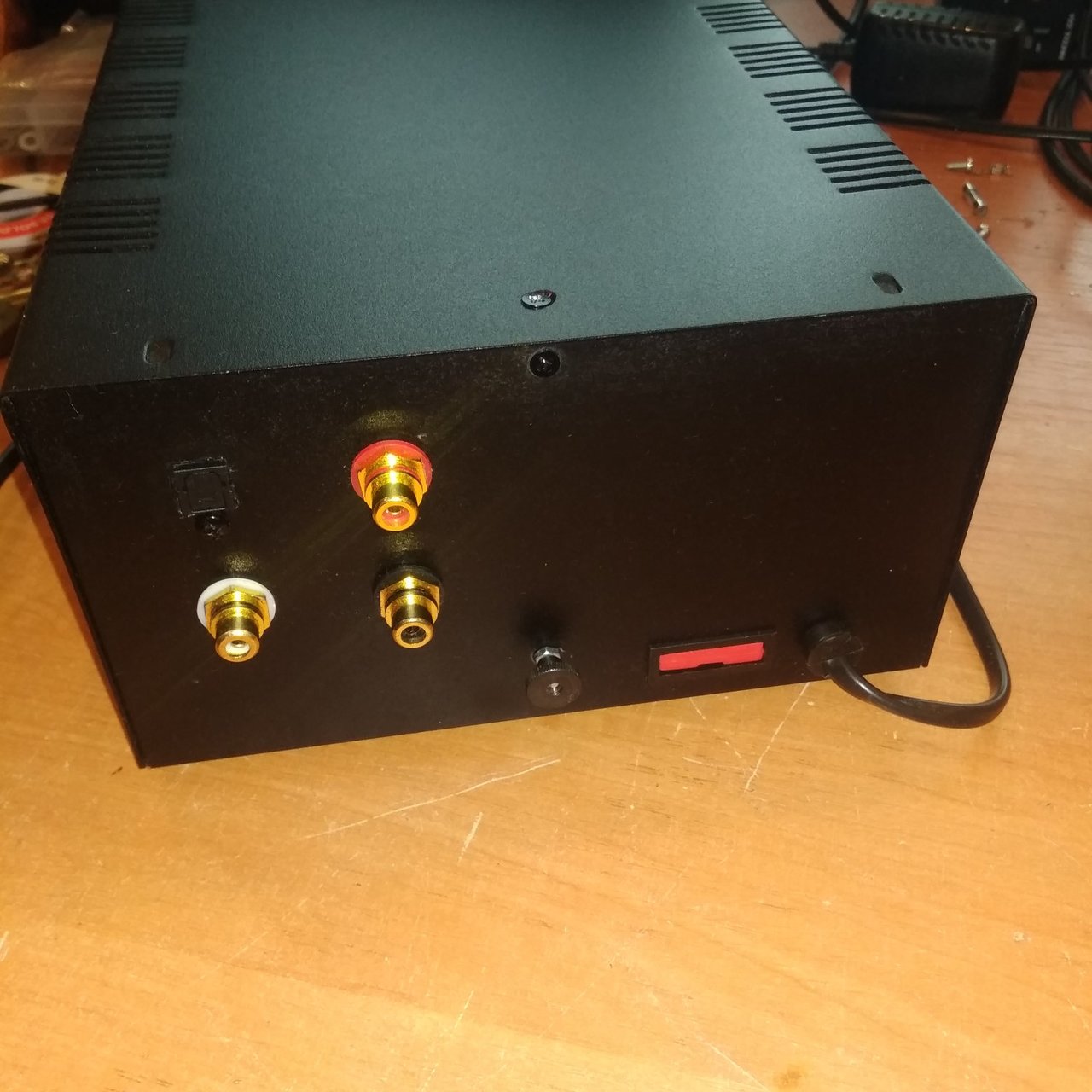

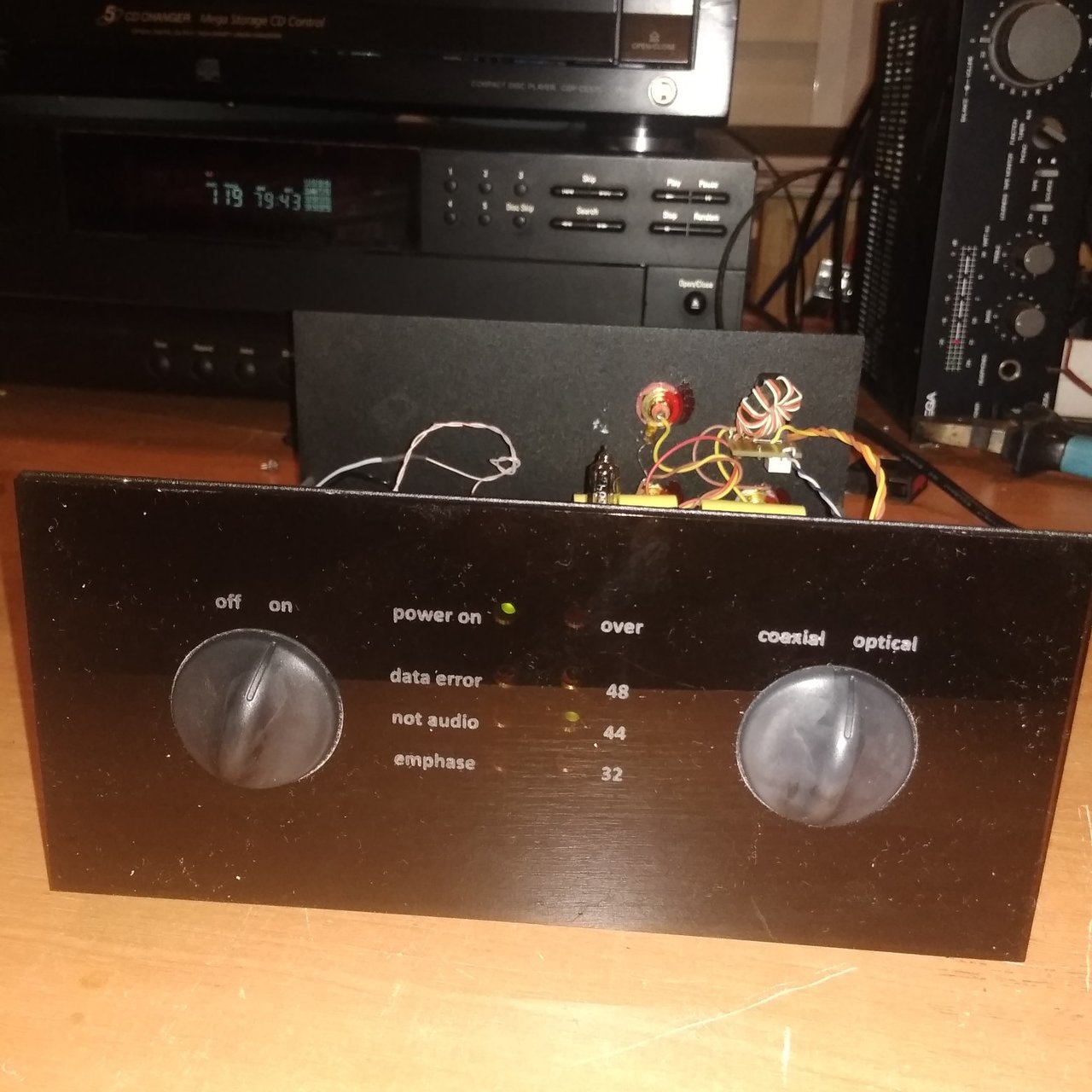

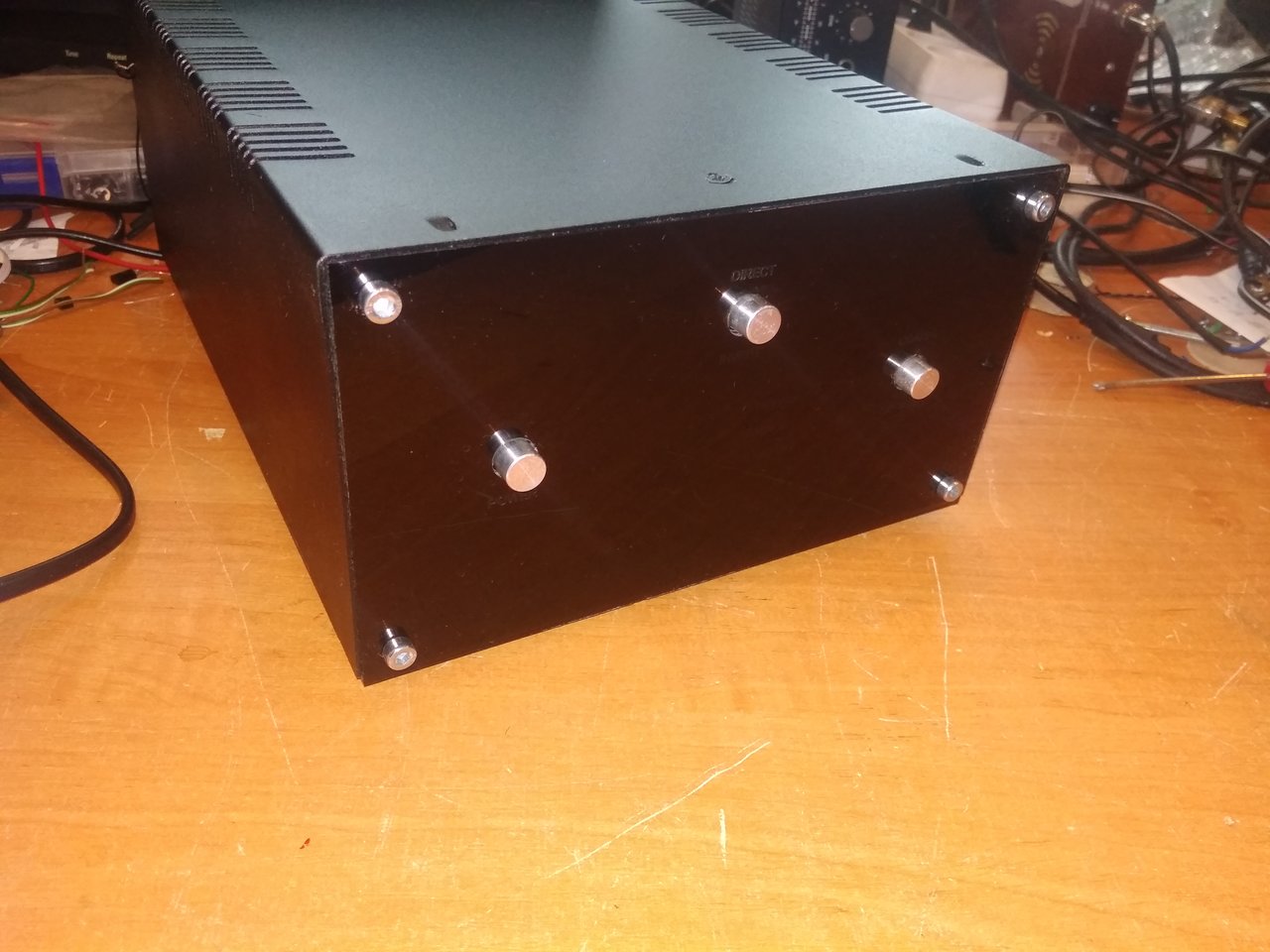

Тоже 5 х TDA1543A
Немного в другой упаковке

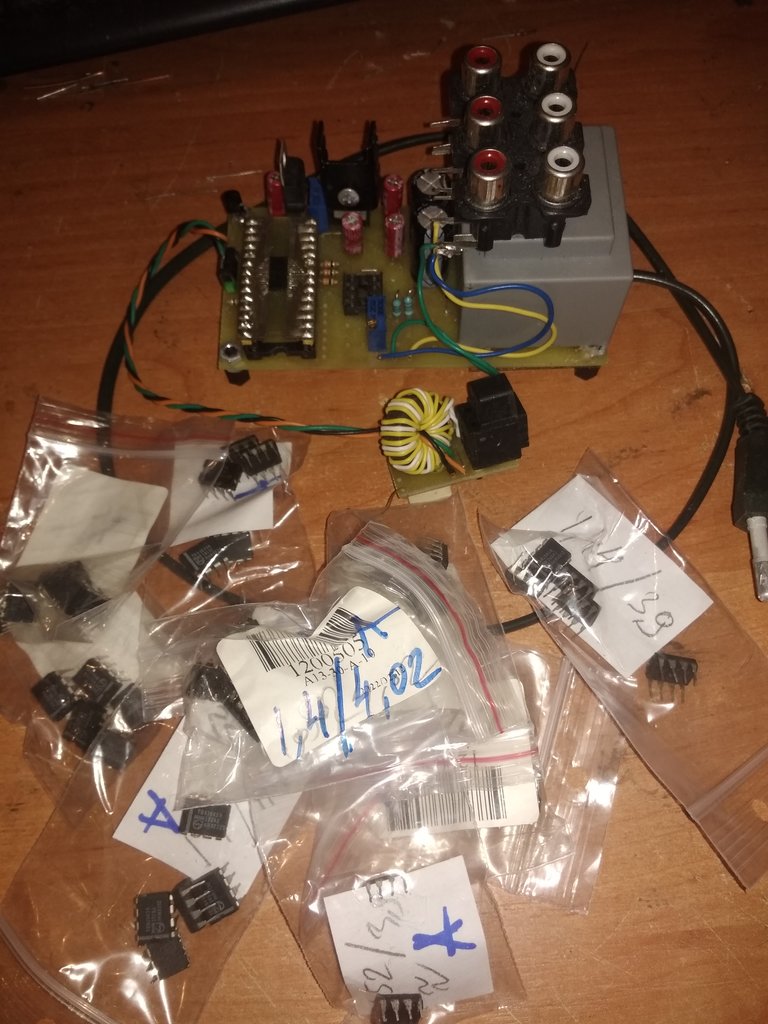

А это стендик для примитивного отбора в пентеты (с CD на стенд идет зацикленная дорога уровнем 0дБ для отбора по переменнному напряжению)



Честно говоря, в этой конструкции - "лампа ради лампы", если стандартизировать выход под 2 вольта.
Ну или можно иметь на выходе под 10 вольт RMS.

[WMW]

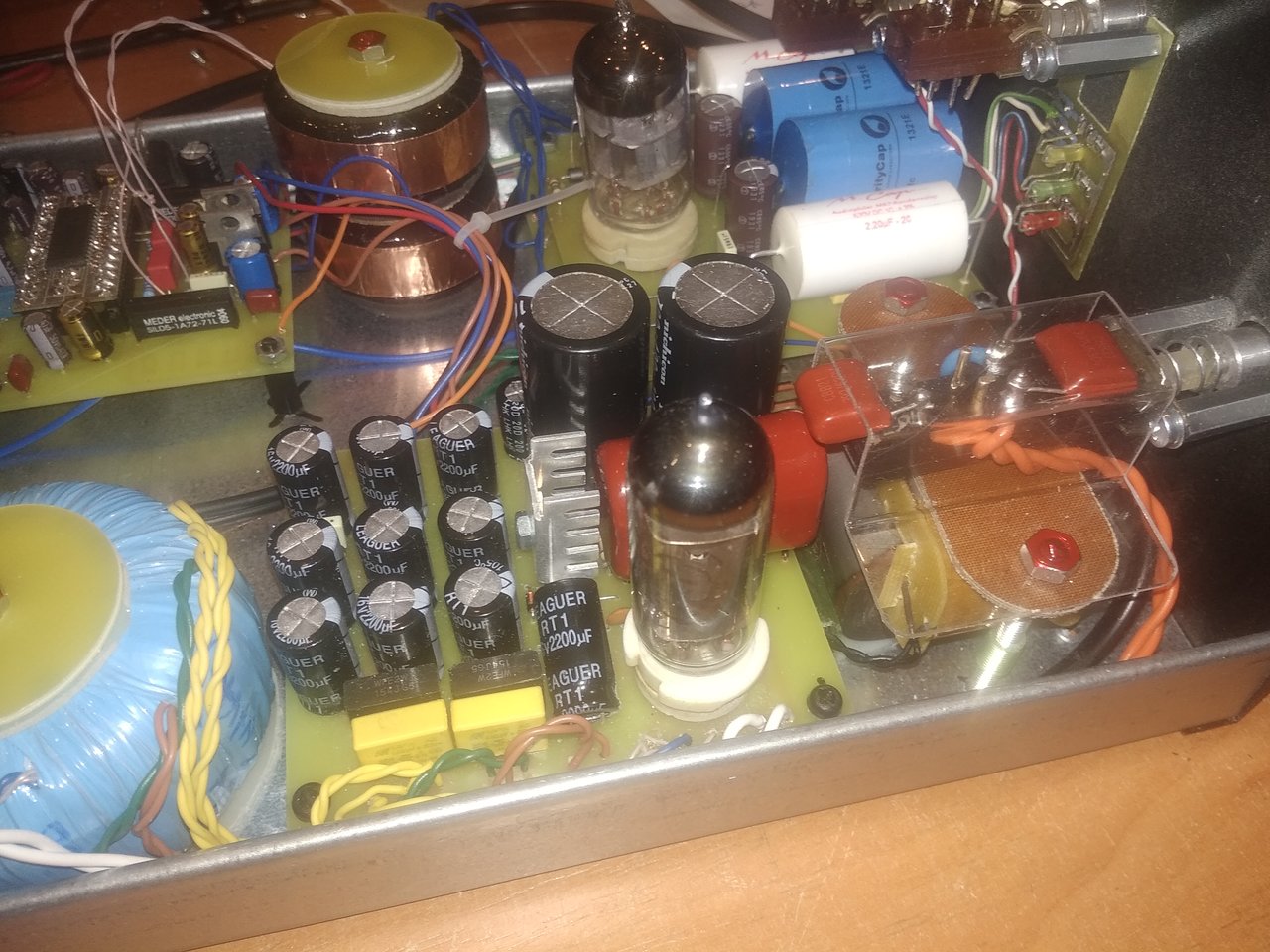

AD1865, по мотивам аудионота
Единственный раз делал его с межкаскадными трансформаторами, для чистоты сравнения с прототипом

[WMW]

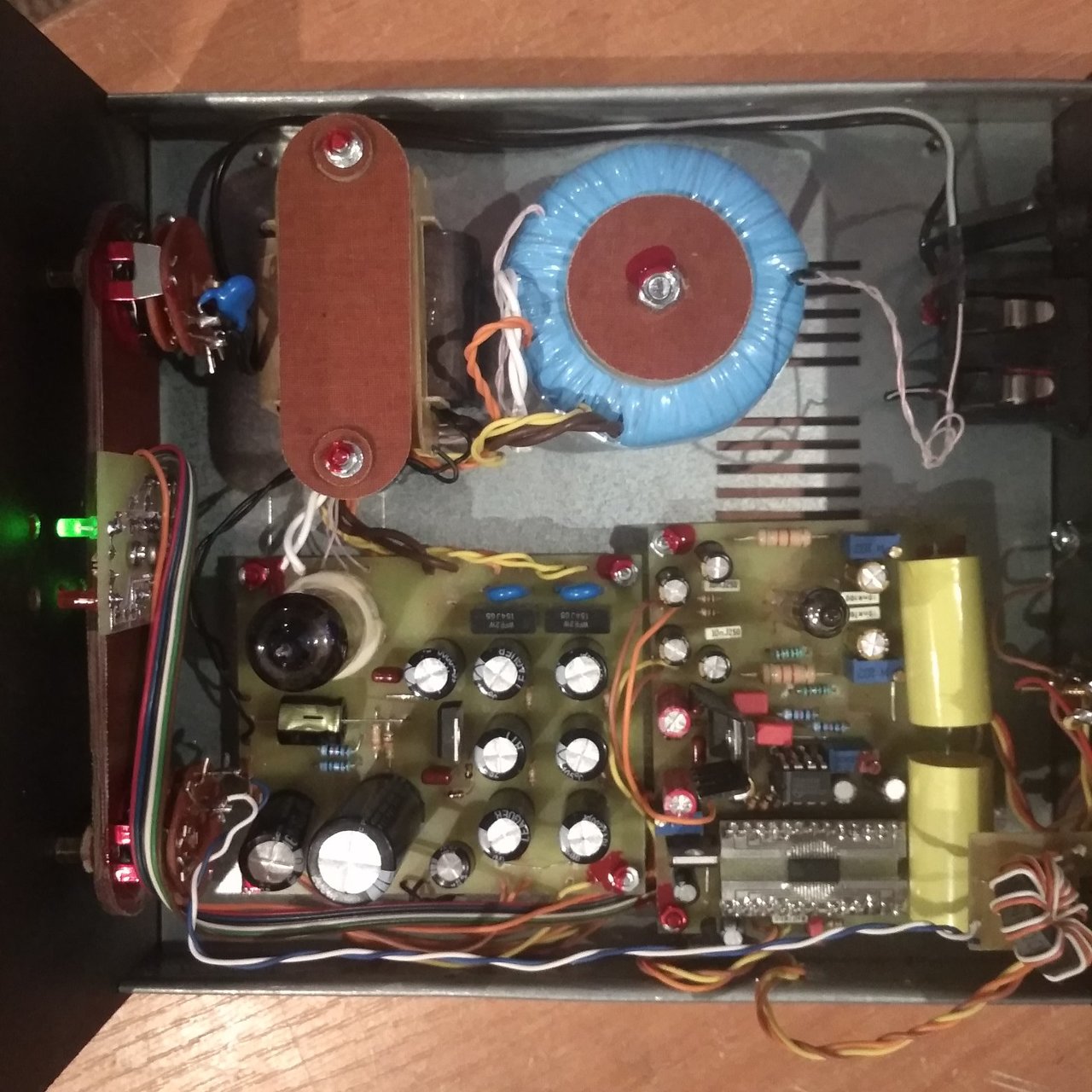

PCM56, позже от межкаскадных трансформаторов также отказался

[Котельщик]

Круть ! )

[WMW]

К слову, вот эти зеленые переходные платы с SO и TSSOP на DIP шире стандартных панелек, по-моему аж на 2.54.
Один раз лоханулся, закупив их на али, но нормальных не было.
Пришлось для уже выпиленных плат делать свои переходники.
Позже на али появились нормальные платки, желтого цвета.

[VASILI]

Бывает не час и не два пытаешься согласовать все программно-аппаратные звенья аудио тракта для приличного безглючного звучания, а чаще дни, а то и недели.

Как же хорошо, прямо таки отлично этим не заболеть. Ведь эти недели и месяцы лучше музыку слушать.

WMW
Сделали отлично, а результат? Оно стоит того?

[WMW]

Сделали отлично, а результат? Оно стоит того?

Для того и делал, чтобы оценить результат.
В дешевых хлипких корпусах из магазина, они тогда всего 12-15 евро в розницу стоили.
Если уж все эти ЦАПы проданы - это как, стоит того?

[Котельщик]

А есть их замеры ? Очень интересно.

[WMW]

А есть их замеры ? Очень интересно.

Так а что там измерять, амплитудно частотка вполне ровная, выход подгоняю под стандартные 2 вольта (точнее 2.2 - когда ЦАП играет чуть-чуть громче, чем выход с сидюка - субьективно кажется, что звук намного лучше), а в остальном - они ж без оверсемплинга, сугубо на любителя - уже 11 кГц не синус, а крякозябра - полная волна четыремя точками. Сейчас делаю всё уже с отключаемым ЦФ 4х стерео. Где-то ещё есть комплекты (только в корпус воткнуть) на PCM58, TDA1540 и 1541 и ещё какие-то на младших AD и старших PCM. И на дискретах делал R-2R со сдвиговыми регистрами. Тему эту в целом закрыл для себя - вложения окупил да и ладно, сейчас спрос на 16/44.1 минимальный, если берут, то "бренды", из принципа "послушал-перепродал-без-потерь".

[Котельщик]

Просто интересно. Ни разу не слышал такие.

А можно выложить видео или аудиофайл где можно услышать одно из этих изделий без оверсемплинга ?

[WMW]

У меня сейчас нет прилично пишущей звуковой карты, только интеграшки.
Кстати, наверное, надо приобрести снова.

[Котельщик]

Да хоть Ютуб пойдёт, ради ознакомления )

[WMW]

Не, утуп и микрофон смартфона - не наш путь.
Через месяц-два буду модифицировать на продажу свой сидюк Филипс с 1541-м на борту = встраивать ламповый буфер, переключение ЦФ 1х - 4х и выхода 1541 с ОУ на чисто токовый, ну и добавлю внешние входы на ЦАП (оптику-коаксиал-усб), так вот там будет всё-в-одном и можно будет более объективно сравнить именно разницу в звучании в 4х разных вариациях. Может и принудительный клок прикручу, правоверно-ламповый (вот это больше для понта, имею в виду именно "ламповый" клок), тогда вариаций будет уже 8ь

В основном в оценке звучания любого аппарата роль играет его внешний вид и количество/качество выпитого при торжественном прослушивании и мифы бренда.
Когда лоб-в-лоб гоняли "клон" в сравнении с 2.1 АН - "да, вокал чище, перкуссии волшебнее, басы упругие и собраные, сцена шире, но всё же ну вот как-то многовато баса, да и 2.1 я в любой момент за полчаса продам за полтора килоевра"...

К слову, у того DAC 2.1 в "заводском"мануале нет ни каких-то вменяемых характеристик, ни долговременной гарантии.

[Федот]

Прабабка любила говаривать - "**здеть - не шаньги мазать"

Из китайских плат с Али в районе 5 т. рублей российских можете посоветовать ЦАП ?
С возможностью доработки только по питанию, аналоговой части, в "цифре" не шарю.

Прослушивание на наушники, какие пока не знаю И их заодно посоветовать если не сложно.
Усилители, АС точно исключаются.
Источник комп, ноутбук, неттоп и т.п., файлы с ЖД оных.
Выход источника предполагается ЮСБ, ну или какой другой потратиться/присмотреться, если это оправдано.

Собирать с нуля не осилю, вот и интересуюсь китайскими заготовками и есть ли смысл.

Или проще "раскурочить" какой нить ДВД плеер за 2.т.р. и получить результат не хуже в ходе "народного творчества".

В смысле интересует результат существенно лучше готовых "свистков ЦАПов" размером с флешку, а не около того примерно так же "поет".

[WMW]

Не могу, я не пользуюсь китайскими платами с али.

[Федот]

Не могу, я не пользуюсь китайскими платами с али.

А фотки ваши были интересными.

А, чем обусловлен выбор 5-ти TDA1543 в параллель?
А не 2-4 или 6-10 шт?
Мощностью БП , количеством микрух в наличии,качеством звука?
Одна по даташиту совсем плохо справляется?

[VASILI]

буду модифицировать на продажу свой сидюк Филипс с 1541-м на борту = встраивать ламповый буфер, переключение ЦФ 1х - 4х и выхода 1541 с ОУ на чисто токовый,

Не ломайте аппарат!
После такого я, например никогда бы его не купил, даже за полцены...

В основном в оценке звучания любого аппарата роль играет его внешний вид и количество/качество выпитого при торжественном прослушивании и мифы бренда.

Сами ведь это написали...

[WMW]

После такого я, например никогда бы его не купил, даже за полцены...

Вам и не предлагается. У вас там уровень доходов немного не тот.
Не соответствует самомнению.

А фотки ваши были интересными.

А какая связь с китайскими платами?
Я вообще-то на своих платах делаю, от схематики и разводки до фрезеровки и сборки.
И со своими же трансформаторами.
1543 выбор по оптимальной достаточности.

[VASILI]

У вас там уровень доходов немного не тот.

Рад за вас...дело не в доходах.

[PROF61]

Из китайских плат с Али в районе 5 т. рублей российских можете посоветовать ЦАП ?

ФИИО-КА11

[Федот]

1543 выбор по оптимальной достаточности.

Идею приобщится к ЦАПам не забросил.
Решил начать с простенького ЦАП CXD2565M, а ввиду отсутствия опыта сразу в составе готового изделия за 1000 руб.

Пока пребываю в тихом ужасе, просто "мерзский" звук у этой "цифры" , радиотюнеры и то приятней на слух.
Диски не слушал наверное лет 25, мож отвык ((

Заказал еще китайскую платку на РСМ56, хочу по коаксиалу к компу подрубить, глянуть как запоет для сравнения.

Случаем не подскажите, есть ли у плеера сони 311 возможность "вытянуть" S/PDIF с платы?
А то штатного разъема нет.
