ВАФ-85

[Alexmax]

ВольтАмерФазометр ВАФ-85 - прибор, широко известный в энергетике, и совершенно неизвестный за ее пределами.
Умеет измерять напряжение до 250В, ток до 10 А (клещами из комплекта), а также угол сдвига фаз.
Нынче в основном заменен карманными цифровыми аналогами, но все же иногда используется.

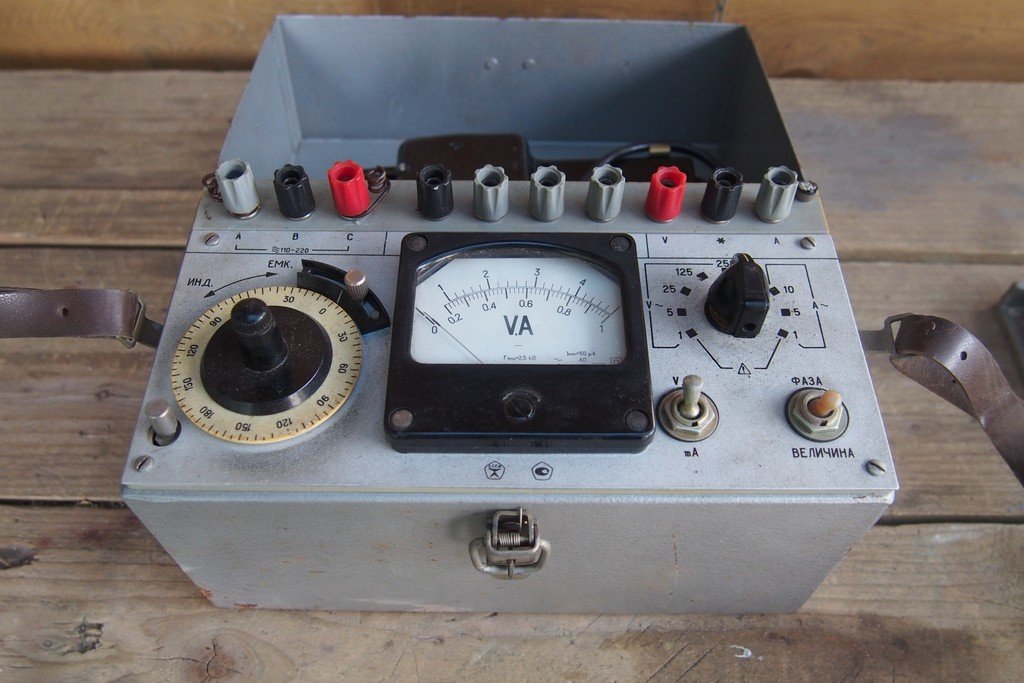

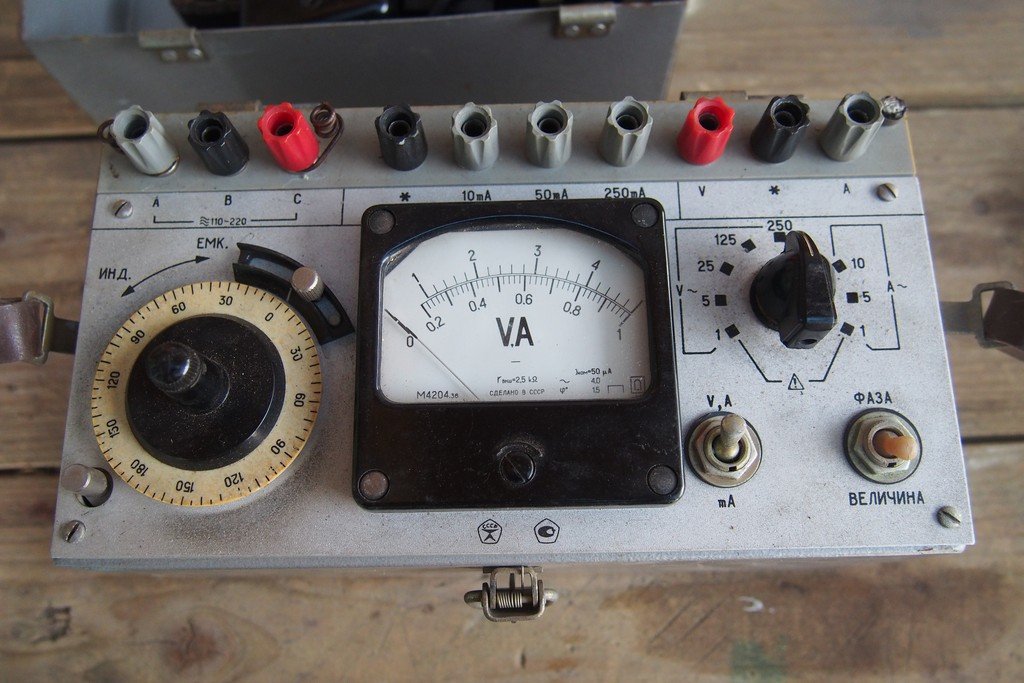

Общий вид.

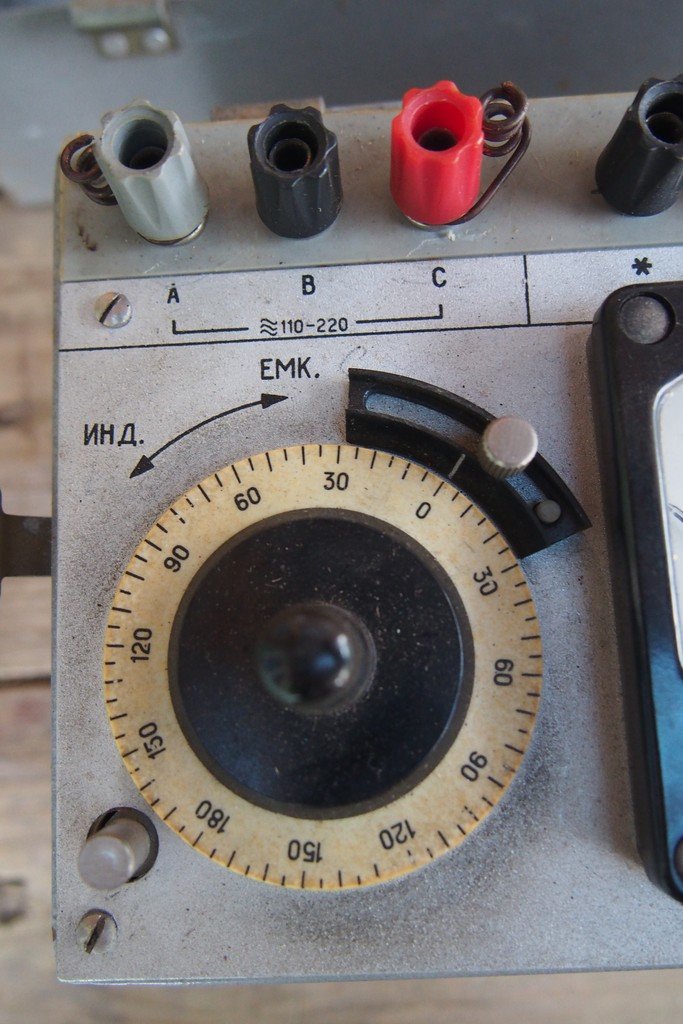

Фазовращатель - для измерения сдвига фаз. Нужно крутить этот диск до установления прибора на ноль, по лимбу считать угол сдвига фаз.



Комплектные токовые клещи.



Корпус суровый железный с крышкой и ремнем для переноски и работы.

[3462]

Если быть точным, то оригинальный ВАФ-85 был рожден как ВольтАмперФазоИндикатор. Причем, номер модели никак не связан с годом разработки - его разработали в начале 60-х. Также номер не связан с каким-то измеряемым параметром...
Выпускался московским заводом ЭнергоПрибор в карболитовом корпусе в той же комплектности и с тем же ремнем для переноски, что и более привычный железный. Карболитовый выглядит шикарнее, зато он более хрупкий при эксплуатации. Видимо поэтому карболит заменили на железо. Железный выпускал житомирский завод ЭлектроИзмеритель.
Причем, панель ВАФ-85 в карболите отличается от панели ВАФ-85 в железе.


Существовал также их нелегальный прародитель - ВольтАмперФазоИндикатор ВАФ-4.
ВАФ-4 был встроен в корпус ... омметра М57. Потребность в функционале была большая...

[Alexmax]

Карболитовый выглядит шикарнее, зато он более хрупкий при эксплуатации.

А еще у карболитового должны быть проблемы с экранировкой, учитывая специфику применения. ))

[3462]

учитывая специфику применения

Не уверен, что причина была в этом. Подтверждение? Отсутствие клеммы заземления на корпусе. Прибор до 1000В и не для работы под высоким напряжением или токах, где есть поля. Вторичные цепи - они такие....

Следует уточнить, что "московский" ВАФ был описан в литературе еще в 1959 году. И он имел ... механический фазо-зависимый выпрямитель. В отличии от электроного на транзисторах у "житомирского" в 70-х.
Впрочем, в тех "житомирских", что попадались, фазо-зависимый выпрямитель тоже был ... "механический".
Смена дизайна передней панели и применение другого переключателя пределов скорее всего была обусловлена технологичностью на новом производстве.

Не знаю, как кого, но меня всегда бесила "железность" 85-го и его долбаная крышка с тяжелыми клещами на ней. А вот при работе на столе к нему претензий не было. Увы, карболитовый мне так и не подарили...
Впрочем, тайна номера 85 по прежнему не разгадана...
Если только..., если только при оформлении не перепутали цифру 58 на 85...

[Alexmax]

Не уверен, что причина была в этом. Подтверждение? Отсутствие клеммы заземления на корпусе.

Дык не от электро, а от магнитных полей.)) Карболитовый прибор достаточно просто рядом поставить с силовым кабелем - и он погоду будет показывать. Фазовращатель тоже к ним чувствительный.

[3462]

Наверно особенно тяжко приходилось токовой приставке в карболитовом корпусе.
Интересно, насколько сильные магнитные поля могут быть во вторичке, где 220В и 10А?
А впрочем, мне фиолетово.
