Самодельный малогабаритный усилитель класса D

[Hauenstein]

Случился у нас в мире не сильно давно ковидный кризис. Полный, так сказать, карантин и даже самоизоляция. И поскольку сидеть и ничего не делать тошно, начал я перебирать всякие железки и попались мне в руки среди моих "залежей" вот такие индикаторы:

"Красивое" - подумал я. Ну что же ещё делать, имея такую красоту, как не УНЧ? Только его. Но хотелось чего-то необычного. На помощь пришли братья-китайцы вот с таким модулем УНЧ класса D:

И неплохим импульсным блоком питания с выходным напряжением 24 вольта и максимальным током 9А (так написано, я не проверял).

Поскольку напряжение питания однополярное, начал крутить Предварительный усилитель с темброблоком и тонкомпенсированным регулятором громкости по мотивам разных схем из интернета.


Схема простая, поэтому на макете не собирал и сразу печатку:





В тех же залежах откопал древний советский семисегментный индикатор. И тоже решил его использовать для индикации номера входа в селекторе входов. Выбрасывать было жалко, а тут в дело пошел. Сделал диодный дешифратор, чтоб циферки менялись. Вот платы и сам индикатор:

Для экономии места на передней панели, пришлось изогнуть плату под 90 градусов. Получилось неплохо.




Одновременно стал делать корпус. Две П-образных половины из металла толщиной 0,8 мм. Под руку попался станок лазерной резки, чем я и воспользовался, вырезав на нём нужные детали.





Для крепления плат использовал латунные стойки с резьбой. Сверлил отверстия в дне, нарезал резьбу, вклеивал стойки на эпоксидку. Снизу излишки резьбы удалял и зашлифовал.


Всё закреплял на своих местах. Получилось как-то так:









Лицевая панель склеена из двух пластин такого-же металла. Ничего другого под руками не было. Надписи нанесены с помощью китайской бумаги для переводилок и лазерного принтера. Выглядит неплохо. Вот так:

Подсветку индикаторов сделал из светодиодов. Лампочки было лень искать.Выглядит "лампово".


Внешний вид получился такой:

Размеры: ширина 280 мм, глубина 250 мм, высота 60 мм. Максимальная выходная мощность 40 ватт на канал (по даташиту для этой микросхемы при питании 24 вольта). Вот такой проект антиковидного усилителя. Никаких специальных целей он не преследовал, кроме того, чтобы занять свободное время. Работает отлично. На вопросы, если таковые будут - отвечу. Всем привет.

[Борисович]

Весьма круто получилось

[Hauenstein]

Делал ещё большой двухблочный УНЧ в то же примерно время. Оконечный усилитель выполнен с плавным стартом по схеме "двойное моно". Выглядит вот так:

PS. CD-плеер не самодельный

[Борисович]

Делал ещё большой двухблочный УНЧ

А Вы получается крутой мастер.
Чем и как желёзки гнули на корпуса?

[Hauenstein]

Только от безделья и чтоб мозги не прокисали. Работаю сервисным инженером, занимаюсь запуском станков плазменной, лазерной и гидроабразивной резки. При наличии доступа к ним, или при проведении предпродажной подготовки на складе у нас лазеров, всегда стараюсь вырезать детали. Поскольку материал халявный (всё равно для настройки и запуска станка листовой металл нужен), всегда получается вырезать заготовки. Если что, подождём... какой-нибудь лазер всё равно пройдем мимо. Гну на чём придётся. У нас в конторе в выставочном зале всегда есть пара-тройка разных листогибов или гибочных прессов. Ловлю моменты . вот предварительный усилитель для тестирования оконечников, корпус которого сделан из обычной оцинковки кровельной:

Просто стараюсь делать аккуратно.
PS. Где-то в глубинах трудовой книжки записано, что я регулировщик радиоаппаратуры 6-го разряда

[Hauenstein]

Раздал много поделок
Вот для светодиодов индикатора уровня УНЧ нижнего, отверстия прямоугольные лазером вырезаны. Даже не пришлось обрабатывать.

Сделан из потрохов колонки Microlab Solo 2 c небольшой переделкой схемы. Снижен коэффициент усиления микросхемы УНЧ, зато добавлено усиление предварительного каскада. Добавлена тонкомпенсация в регулятор громкости. На слух общие шумы уменьшились и звучание стало приятнее из-за тонкомпенсации.

[АлексейГрей]

Hauenstein, Очень достойная работа!

Надписи нанесены с помощью китайской бумаги для переводилок и лазерного принтера.

Пожалуйста, в какой программе рисовали лицо, какая именно бумага и какие есть нюансы при переводе на панель?
Если не лень, то подробно.

[Hauenstein]

Рисовал в CorelDraw. Причина проста - там можно с высокой точностью располагать надписи относительно друг друга. И шкалу регулятора громкости сделать ровно и красиво. Начертил в ней переднюю панель в натуральную величину, ручки и всё остальное, а потом располагал надписи, играя с размерами, чтобы органично смотрелось. В обычном текстовом редакторе так не получится, потому что не сможете адекватно оценить размер и вид шрифта для вашей панели. Это пройденный этап, можете мне поверить Потом надписи сгруппировал в кучу для экономии бумаги, напечатал и перевёл на готовую покрашенную панель, как немецкие переводные картинки с девчонками в своё время или декали на модели. Потом сушил в духовке 10 минут при температуре 170 градусов в горизонтальном положении. После чего, после полного остывания, сверху для защиты покрывал акриловым лаком.
Бумага (если её так можно назвать) вот такая:

Если написано Transparent, значит основа прозрачная и надписи можно делать черные на светлом фоне. Получается вот так:


Если написано White, то подложка белая:

Такой бумагой можно делать белые надписи на черном фоне печатая с инверсией. То есть буквы белые, а место около них черное. Или чёрные надписи на белом фоне, если у вас белая лицевая панель. Получается вот так:

Инструкция по использованию вот:

Тут всё просто. Или сушить 3 дня или 10-15 минут при температуре 170 градусов. У меня электрическая духовка с таймером и терморегулятором. Никаких проблем. Краска не горит. Всё отлично сохнет. Кладу горизонтально надписями вверх. После остывания покрываю лаком.
Лак такой, например:

Всё!
PS. Советую предварительно потренироваться переводить. Сразу может не получиться хорошо. И не используйте большие куски переводной бумаги. Будет труднее. Лучше вырезать отдельные надписи и переводить небольшие площади. Учтите, что мокрая декаль немного "тянется" и её можно порвать. Пока не засохла - легко смывается водой и можно переделать.

[АлексейГрей]

Спасибо!

Рисовал в CorelDraw.

Ссылку, если можно?
А бумагу где брали, на Али? Можно ссылку?
Собрал усилитель, есть тут моя тема, а вот с надписями никак не понятно.

[Hauenstein]

Вот прозрачная бумага:
https://aliexpress.ru/item/100500132882 ... 57298XID21
Вот белая
https://aliexpress.ru/item/100500133035 ... 36d2Zq3uVm

[Wladimir_TS]

А на каком принтере на ней нужно печатать ?

[Hauenstein]

У меня HP1020, но можно на любом.
Обращаю ваше внимание на то, что были напечатаны только надписи и вырезаны с минимальным припуском и потом только наклеены. А не вся передняя панель. Пинцет и зубочистка деревянная очень помогли, а также ватная палочка для ковыряния в ушах (Удалять лишнюю воду).

[АлексейГрей]

Обращаю ваше внимание на то, что были напечатаны только надписи и вырезаны с минимальным припуском и потом только наклеены. А не вся передняя панель.

А почему нельзя всю панель напечатать?

[АлексейГрей]

Corel - репак с главного пиратского трекера. С ним (с репаком) меньше проблем при установке. Ищите RePack by KpoJIuK. Не обязательно новую версию, а какую-нибудь поменьше размером.

Наверное я слишком настырный, но я ни фига не понял!

[Wladimir_TS]

Ну в смысле тут лазерный-струйный. С другой стороны струйников нынче совсем не осталося.

Просто у меня задача как раз белое на черное - восстановить надписи на панеле. А тут не всякий лазерник большое черное поле напечатает. Сегодня вот для ЛУТ печатал пару плат - так дорожка 8 мм идет а по факту пропечатаны границы дорожки а по центру совсем чуть тонера. Всякую "экономию" отключил. LBP-810.

[Tofiq62]

Очень хорошо получилось.

[Hauenstein]

Напечатать можно.Но есть два нюанса:
1.Мокрая декаль очень тонкая и легко тянется и рвется. Напечатав панель в размер полностью, вы не сможете уложить на неё ровно мокрую декаль большой площади. Она немного разбухнет и буду складки. Я наклеивал надписи длинной сантиметров 12 (не было возможности укоротить) и шириной 6 мм. После намокания она удлинилась примерно на 1 мм. Это не очень много и я распределил её на всю длин. Ошибка почти не видна.
2.Сама по себе декаль не очень хорошо держится на краске. Именно поэтому надписи надо защищать лаком, иначе все облезет со временем.

[Hauenstein]

Corel - репак с главного пиратского трекера. С ним (с репаком) меньше проблем при установке. Ищите RePack by KpoJIuK. Не обязательно новую версию, а какую-нибудь поменьше размером.

Наверное я слишком настырный, но я ни фига не понял!

Умеете качать с трекеров?

[Hauenstein]

Ну в смысле тут лазерный-струйный. С другой стороны струйников нынче совсем не осталося.

Просто у меня задача как раз белое на черное - восстановить надписи на панеле. А тут не всякий лазерник большое черное поле напечатает. Сегодня вот для ЛУТ печатал пару плат - так дорожка 8 мм идет а по факту пропечатаны границы дорожки а по центру совсем чуть тонера. Всякую "экономию" отключил. LBP-810.

Для ЛУТ легко правится черным перманентным маркером. Закрасьте пожирнее и всё Но тогда травить лучше в менее агрессивной среде. Например в медном купоросе. Либо у вас проблемы с принтером. Возможно плохой тонер или фотобарабан, вал переноса или что-то ещё. Сходите к мастеру.

[АлексейГрей]

Умеете качать с трекеров? Здесь можно размещать ссылки на пиратсике ресурсы?

Можно в личку скинуть.

[Hauenstein]

Corel - репак с главного пиратского трекера. С ним (с репаком) меньше проблем при установке. Ищите RePack by KpoJIuK. Не обязательно новую версию, а какую-нибудь поменьше размером.

Наверное я слишком настырный, но я ни фига не понял!

Могу на файлообменник сбросить ненадолго. Сможете скачать? 700 мегабайт. Предупреждаю: CorelDraw - сложная программа.

[Hauenstein]

АлексейГрей,
Смотрите личку

[Hauenstein]

АлексейГрей,
Иллюстрация тянучести декали: цифра 32 по центру индикатора (левая сторона)

Надпись 16К справа уже "уползла" с центра индикатора.

Из-за того, что мокрая декаль растянулась. И её невозможно сжать, не создав складок.
"Уехало" примерно на миллиметр.

[АлексейГрей]

Hauenstein, Качаю.
О растягивании понял.
Декаль это основа, на нее наносится надпись принтером? И эта декаль имеет клеевой слой? Но скажите, я приложу декаль на поверхность и ее можно как то двигать, корректировать, или сразу приклееться?

[АлексейГрей]

Hauenstein, Скачал, но пишет что на видуус 7 нельзя установить.

[Hauenstein]

АлексейГрей,
Ну значит надо искать

Hauenstein, Скачал, но пишет что на видуус 7 нельзя установить.

Смотрите личку

[Hauenstein]

Hauenstein, Качаю.
О растягивании понял.
Декаль это основа, на нее наносится надпись принтером? И эта декаль имеет клеевой слой? Но скажите, я приложу декаль на поверхность и ее можно как то двигать, корректировать, или сразу приклееться?

Приклеется не сразу. Пока вода не начнет высыхать, время есть

[oldmao]

Рисовал в CorelDraw.

Почти аналогичны либо Corel Xara (для древних компов, очень лёгкая, пашет начиная с Win95 по Win7 (правда, танец с бубном нужен, шрифт интерфейса вручную поставить), богатый набор заготовок и учебник на русском, если нужно - кину ссылку на архив), либо Inkscape.

[Wladimir_TS]

Для ЛУТ легко правится черным перманентным маркером. Закрасьте пожирнее и всё

Это понятно - но приятного мало.

Либо у вас проблемы с принтером. Возможно плохой тонер или фотобарабан, вал переноса или что-то ещё.

Своего принтера не имею (точнее он издох - став печатать очень бледно (замена картриджа с барабаном и блоком проявки и блока с лазером не дали результатов, судя по всему поменялись режимы ВВ источников), печатаю на казенных. Пока в ходу были 5L - ходил со своим "фирменным" картриджем, а теперь накупили самых дешевых гнусмасов - МФУ - с ними один геморой. Покупать новый - цены стали неадекватными. Да и мой все-равно на полигонах сильно уменьшал плотность. Причем иногда самый заштатный гнусмс вдруг заливал тонером ТАК, что с первого раза выходила плата с 90% полигонов., а бывает вообще не пропечатывает. Влажность видимо влияет. Печатаю или на пленке для для лазерников или на китайской желтой термотрансферной бумаге.

ЗЫ сразу скажу - тонер для "киоцера" вообще непригоден - запечатка шикарная, перенос средний (намного более легкоплавкий, надо снижать температуру утюга)- но результат не стоек в хлорном железе.

ЗЫ2 Травить чем-то кроме хлорного пробовал - нее - по сравнению с хлорным все швах, требует подогрева или постоянного помешивания - надо что-то изобретать, а хлорное главное сток шламов и плата в растворе должна находиться или наклонно или вертикально. Может просто привык.

[Hauenstein]

Рисовал в CorelDraw.

Почти аналогичны либо Corel Xara (для древних компов, очень лёгкая, пашет начиная с Win95 по Win7 (правда, танец с бубном нужен, шрифт интерфейса вручную поставить), богатый набор заготовок и учебник на русском, если нужно - кину ссылку на архив), либо Inkscape.

Она позволяет устанавливать объекты точно по координатам?

[АлексейГрей]

Почти аналогичны либо Corel Xara (для древних компов, очень лёгкая, пашет начиная с Win95 по Win7 (правда, танец с бубном нужен, шрифт интерфейса вручную поставить), богатый набор заготовок и учебник на русском, если нужно - кину ссылку на архив), либо Inkscape.

Да, нужно! Киньте ссылку, пожалуйста.

И, надеюсь автор темы не будет ругаться, нужна программа для рисования электрических схем. Я усилок собрал, а теперь хочу его реальную схему зарисовать. Возможно кто поможет.

[Wladimir_TS]

Тут кому что удобно - мне таки AutoCad и Pcad, а так Splan довольно удобен, только штатные библиотеки убоги. А вот как создавать к нему библиотечные элементы я так и понял.

[Hauenstein]

Для ЛУТ легко правится черным перманентным маркером. Закрасьте пожирнее и всё

Это понятно - но приятного мало.

Либо у вас проблемы с принтером. Возможно плохой тонер или фотобарабан, вал переноса или что-то ещё.

Своего принтера не имею (точнее он издох - став печатать очень бледно (замена картриджа с барабаном и блоком проявки и блока с лазером не дали результатов, судя по всему поменялись режимы ВВ источников), печатаю на казенных. Пока в ходу были 5L - ходил со своим "фирменным" картриджем, а теперь накупили самых дешевых гнусмасов - МФУ - с ними один геморой. Покупать новый - цены стали неадекватными. Да и мой все-равно на полигонах сильно уменьшал плотность. Причем иногда самый заштатный гнусмс вдруг заливал тонером ТАК, что с первого раза выходила плата с 90% полигонов., а бывает вообще не пропечатывает. Влажность видимо влияет. Печатаю или на пленке для для лазерников или на китайской желтой термотрансферной бумаге.

ЗЫ сразу скажу - тонер для "киоцера" вообще непригоден - запечатка шикарная, перенос средний (намного более легкоплавкий, надо снижать температуру утюга)- но результат не стоек в хлорном железе.

ЗЫ2 Травить чем-то кроме хлорного пробовал - нее - по сравнению с хлорным все швах, требует подогрева или постоянного помешивания - надо что-то изобретать, а хлорное главное сток шламов и плата в растворе должна находиться или наклонно или вертикально. Может просто привык.

медный купорос с солью не требует перемешивания, если вы опустили в него плату мордой вниз. Температуру достаточно держать градусов 30. На водяной бане - без проблем. Это значит: в тазике с горячей из-под крана водой пластиковая кювета. И всё травится. нормально. Перекись водорода с лимонной кислотой тоже не требует перемешивания, если вы правильно сделали раствор и у вас не образуется большое количество пузырей. Хлорное железо слишком активное для тонера. Сильно подтравливает под него и оставляет везде неубираемые следы. Я вам сказал про слабоактивные растворы, которые слабо повреждают нанесённый тонер. Однако, если тонер нанесён плохо, то ничто не поможет сделать нормальную плату.
PS. Принтер лазерный Pantum P2500 стоит 8600. ПОхож на 1020 и имеет перезаряжаемый в домашних условиях картридж. Не очень и дорого
PPS. Лучше всего травить концентрированной соляной кислотой. Я проболвал... раз - и готово, а если сделал ра-а-аз.. то уже поздно. Медь вся стравилась вместе с краской

[Hauenstein]

Тут кому что удобно - мне таки AutoCad и Pcad, а так Splan довольно удобен, только штатные библиотеки убоги. А вот как создавать к нему библиотечные элементы я так и понял.

SPasn рекомендую для начинающих. Большое количество библиотек есть в сети и легко создавать свои. Мне, правда, это ни разу не понадобилось.

[oldmao]

Она позволяет устанавливать объекты точно по координатам?

Дык любой векторный редактор умеет. У Corel Xara есть настройка сетки и привязки к ней. Можно и конкретно в мм/см/дм/км/дюймах/попугаях указать любую размерность. Более того: можно указать, что 1 см чертежа равен 1 км в реале, в этих единицах (километрах) и размерности указывать, масштаб само рассчитает. Вообще, инженерную графику можно очень удобно рисовать, причём в разы проще CAD-ов. Плюс лепи свои примитивы... Короче, рекомендую. Сейчас на Я.Диск кину и ссылку дам.

[Hauenstein]

oldmao,
Не пользовал никогда, вот и спрашиваю. У меня 10-ка стоит, никаких проблем с Corel-ом не испытываю. Xara скачал, попробую. Сейчас 22 версия актуальна, но я скачал порташку 18

[oldmao]

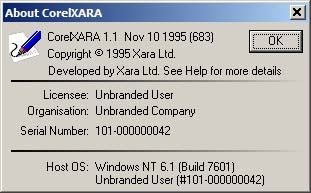

Я имею в виду версию 1995 года:

https://disk.yandex.ru/d/gyckpm3lmrhlQQ
Фонт XARAFONT.FON на семёрке установить вручную и CORELXRA.EXE запускать от администратора. Клипарт устанавливать вручную каждую папку, только так увы...

[Hauenstein]

Сделал я себе для удобства такой самораспаковывающийся архив, который внутри имеет следующие программы: Electronic WorckBench 5.12 версия (с минимальными черными квадратами... почти не встречаются ), FrontDesigner_3.0 на русском, Splan 7.0.0.9 Portable на русском и SprintLayout 6 на русском исправленными ошибками. При запуске, он распаковывается в корень диска D:\ создавая папку RadioFactory и папку на рабочем столе с тем же названием, которая содержит ярлыки этих программ. Все пути в ini файлах программ прописаны в эту папку на диске D:\. Можно распаковать в любое другое место, но тогда надо править пути к базам программ. Кроме того, в папке будет лежать большой архив библиотек к SprintLayout 6. Все программы портабельные и не оставляют следов в системе. Если вы не укажете в настройках иное. Надо кому такая штука?

[АлексейГрей]

Травить чем-то кроме хлорного пробовал - нее - по сравнению с хлорным все швах, требует подогрева или постоянного помешивания - надо что-то изобретать,

А я отказался от хлорного железа. Уж очень грязно! Вот его реально надо в водяной бане держать, а значить в сарая травить не будешь, а дома грязно.
Тут Борисович научил купоросом травить - понравилось! Приспособил для мешания компрессор от аквариума, но и без мешалки нормально травить, хотя и долго. А главное грязи нет!
Для мешалки купил такой мотор-редуктор на 110 оборотов, но травить с ней еще не пробовал
https://aliexpress.ru/item/32978156181. ... a396xaA5i2

[Hauenstein]

АлексейГрей,

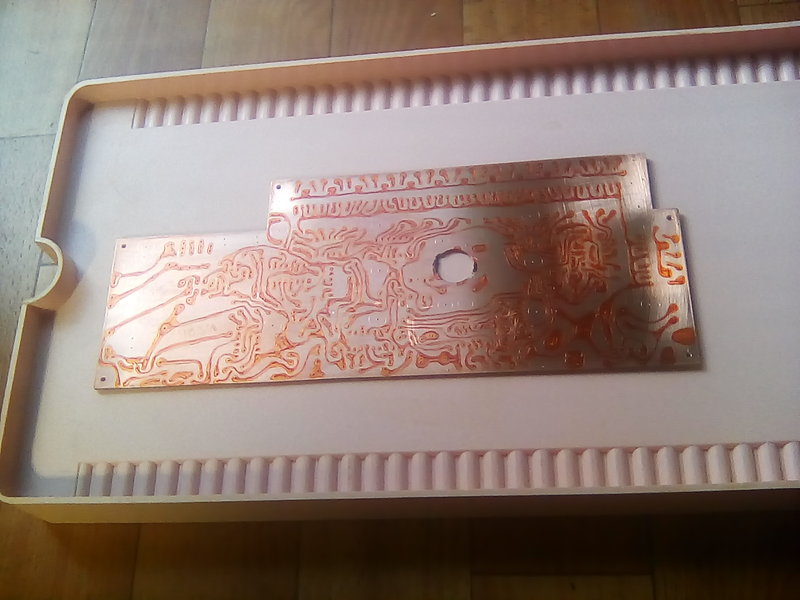

Кладите плату медью вниз и чтоб она плавала в растворе. Часто делаю так, чтобы она за счёт поверхностного натяжения на поверхности раствора держалась. Только надо предварительно её смочить, чтобы не было воздушных пузырей. Травлю в таких кюветах. Они прозрачные. Посветил фонариком и всё видно.

Хлорное железо ещё в последнее время стоит каких то нереальных денег

[Hauenstein]

наиболее популярным в радиолюбительской практике последних лет стал травильный раствор следующего состава:

100 мл. 3% перекиси водорода;
30 гр. лимонной кислоты;
5 гр. хлорида натрия (поваренной соли).

Данного раствора хватает для стравливания 100 см2 меди толщиной 35 микрон.
В общем-то в приготовлении и использовании данного раствора нет ничего сложного, но есть некоторые особенности.

Итак, после того как Вы приготовили травильный раствор в простейшем случае необходимо просто погрузить в него ранее подготовленную заготовку с нанесенным защитным рисунком и покачивая ёмкость (этим обеспечивается циркуляция травильного раствора) дождаться стравливания меди с незащищённых участков. При этом при травлении в правильно приготовленном растворе в тонком слое цвет раствора должен быть бирюзовый. После окончания травления необходимо тщательно промыть заготовку большим количеством воды. На этом процесс травления можно считать оконченным. Раствор будет нагреваться. Его надо охлаждать. Раствор одноразового применения

Медный купорос с солью.
Берёте 50 г медного купороса и 100 г. соли. Растворяете в 500г горячей воды. Всё готово к травлению. Только не надо пить. Купорос ядовит При истощении раствор можно восстановить.
Если есть желание постичь все тонкости процессов, то вам сюда:
https://radiokot.ru/lab/hardwork/62/
или сюда: большая серия статей
https://www.radiokot.ru/artfiles/6664/

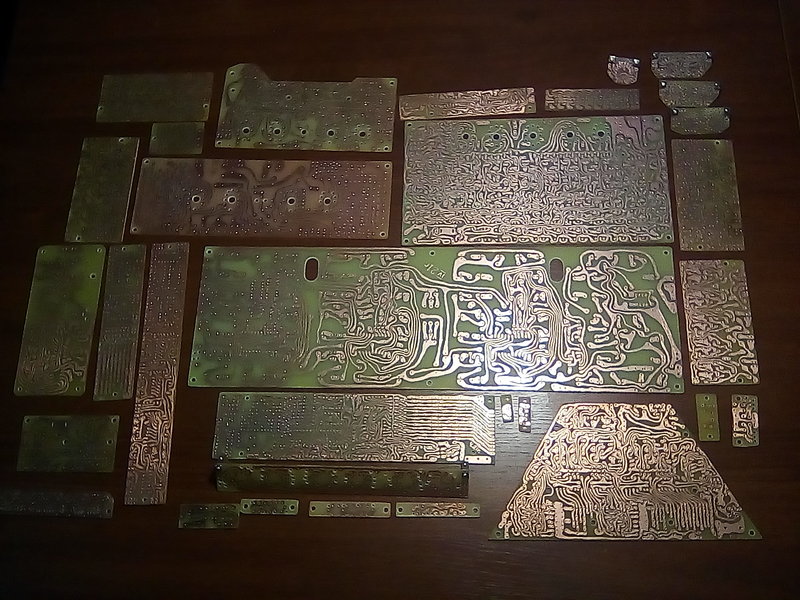

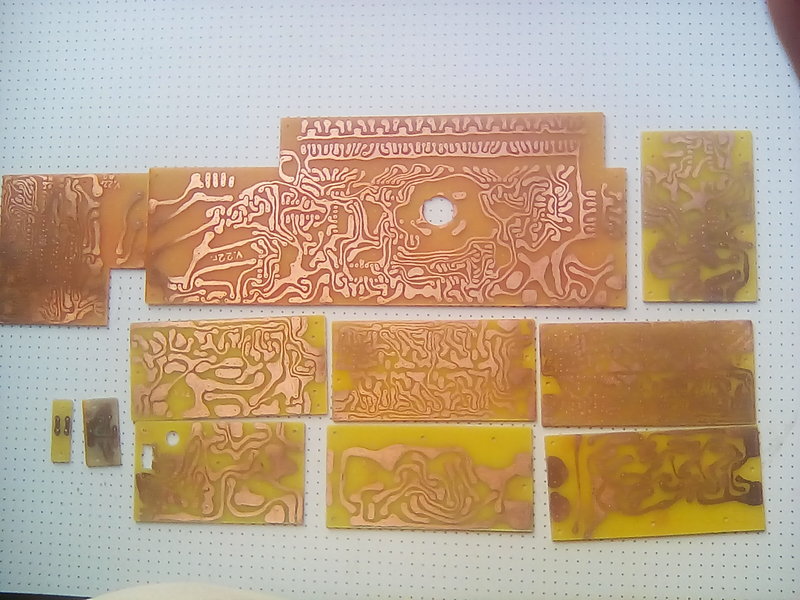

Лично мне хватает купороса или перекиси

[Wladimir_TS]

Тут Борисович научил купоросом травить - понравилось! Приспособил для мешания компрессор от аквариума, но и без мешалки нормально травить, хотя и долго. А главное грязи нет!

Ну вот да - купорос травит хорошо, то только при мешании, а мне уже 30 лет как лень сделать нормальную травильную ванну и травлю в разной подручной посудинке.

Кладите плату медью вниз и чтоб она плавала в растворе

Нужен скил иначе образуются пузыри воздуха и соответственно зоны непротрава. У меня ни разу не получалось, потому я клею к плате полоски скотча узкого и вешаю на них плату травимой поверхностью вниз в толще раствора.

Раствор на перекиси пробовал - злой он - подтрав заметнее хлорного и реально над платой стоять надо - не дай кто-то-там чего-то там пойдешь "в инет посидеть" - все - далай новую плату.. Это правда было, когда асфальто-битуумным лаком покрывал. Когда-то травил просто в растворе поваренной соли методом электролиза, когда совсем ничего доступно не было - очень так себе занятие для истинных мазохистов 12 годов отроду.

[Hauenstein]

У меня ни разу не получалось

Это неважно, главное, чтобы она висела медью вниз

[АлексейГрей]

Ну вот да - купорос травит хорошо, то только при мешании,

А что значит долго?
У меня с компрессором травила примерно 1,5 часа (плохо мешалось) а без перемешки 2,5 часа. Плата в обоих случаях была вертикально подвешена.
В принципе мне не к спеху, лежит и лежит, наоборот не проморгаешь если в "инете посидеть пошел"

[Hauenstein]

АлексейГрей,
Если раствор новый и тёплый - 30 минут, если остывает, то время, естественно увеличивается. А так то да, можно не очень опасаться, что забыл плату в банке

[Борисович]

Hauenstein,
Что то Вы про травление купоросом с перебором понаписали.
И про ядовитость его.Не пищевой это продукт и внутрь его не употребляют.А без этого - безвреден.А если вовнутрь,то его вроде бы в веке 18-м, как рвотное давали.В Интернетах встречал,может не точно.

Ещё лет около 40-ка назад однозначно убедился в не сильной эффективности травления купоросом без перемешивания.И сделал мешалку с мотором на 375 оборотов и пропеллером.

И травлю в ней и весьма доволен.
Это,которые за года 2 сделал.Как на пенсии стало делать нечего.


Платы можно травить до 110х230.
А в хлорном железе,только которые бОльшего размера и туда не лезут.
Или с очень мелким рисунком.
Но с таким и в купоросе нормально травится.

А вот перекисью не травлю.Раствор не хранится.Каждый раз бодяжить в лом.

А все бани,ванны и корыта, суета это, лишняя.

Много Вы тут,выше , чисто из теорий Интернетовских понаписали.
Я вот допустим про то,в чём собственного опыта нет, не пишу.

[Hauenstein]

Борисович,
Ну да. все платы вытравлены "по щучьему велению"

Много Вы тут,выше , чисто из теорий Интернетовских понаписал

Конкретнее надо. Там ссылки вставлены. Специально для того, чтоб можно было уточнить для интересующихся. Теории не интернетовские, а достаточно подробное описание химических процессов для интересующихся. Кому не интересно, ссылки может не открывать.

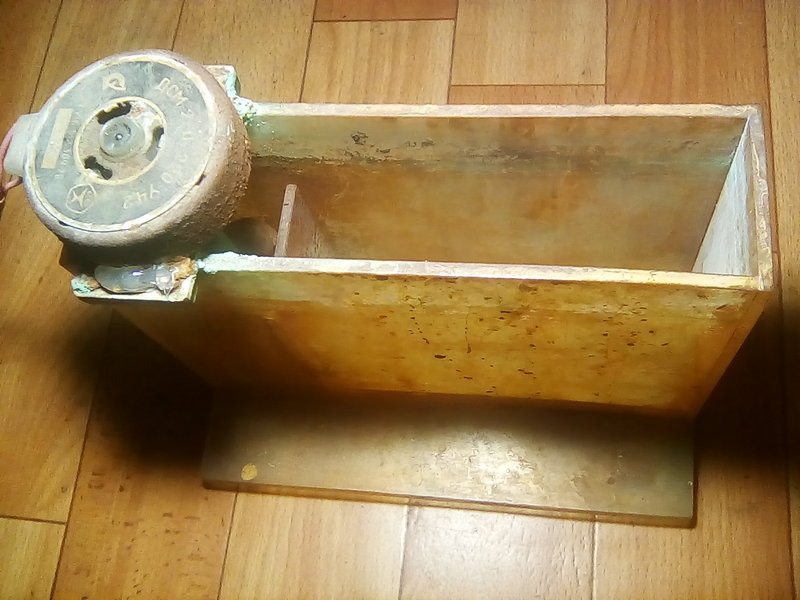

И сделал мешалку с мотором

Это, конечно не суета Я вообще ничего не делаю. Просто кювета в воде. НИ мешалки, ни мотора. После применения - выбрасываю, чтоб грязь не собирать.

его вроде бы в веке 18-м, как рвотное давали

Тогда и героин от кашля давали и кровопускания делали.
Цитата про медный купорос:_______________
"Правила обращения с веществом
Попадание на кожу сухого вещества считается безопасным, но его необходимо смыть. Аналогично при попадании растворов и увлажнённого твердого вещества. При попадании в глаза необходимо обильно промыть их проточной водой (слабой струёй). При попадании в желудочно-кишечный тракт твердого вещества или концентрированных растворов необходимо промыть желудок пострадавшего 0,1 % раствором марганцовки, дать выпить пострадавшему солевое слабительное — сульфат магния 1—2 ложки, вызвать рвоту, дать мочегонное. Кроме того, попадание в рот и желудок безводного вещества может вызвать термические ожоги.
Слабые растворы сульфата меди при приёме внутрь действуют как сильное рвотное средство и иногда применяются для провоцирования рвоты."
Конец цитаты_______________
Мы имеем дело с высококонцентрированным раствором, следовательно он довольно опасен. В медицине применяют растворы с содержанием вещества 1% и менее. Мы растворяем 50 грамм купороса в 500 мл воды и плюс 100 гр соли туда же. Довольно ядрёный коктейль.

40-ка назад однозначно убедился в не сильной эффективности травления купоросом

Я тоже в этом убедился примерно 50 лет назад, но разговор шёл о другом.

внутрь его не употребляют.А без этого - безвреден. .

Специально вставлены смайлы. Кроме того, вы писали, что употребляют. Будьте последовательны

PS. Я пробовал практически все известные радиолюбителю способы травления, кроме, может быть, едкого натра (слишком активное и едкое вещество в определённых условиях), так что опыт у меня есть и я пишу только то, в чем имею личный практический опыт. Отговаривать Вас ни от чего не собираюсь.
PPS. Соврал.. Не 50 лет.. Подсчитал сейчас. Всего 47. Прошу прощенья.

[Wladimir_TS]

А что значит долго?

За ночь не вытравливалось. Давно было ничего не замерял, но примерна такая-же плата в свежем хлорном травилсь минут 40 - час.

А так то да, можно не очень опасаться, что забыл плату в банке

Хлорное такого не прощает.

С другой стороны запасы кончились и когда последний раствор сдохнет - возникнут определенные проблемя.

[Hauenstein]

Wladimir_TS,
Всегда стараюсь использовать свежий и горячий раствор купороса. Только развёл его в кипятке, растворилось всё, сразу плату туда. Тогда травится довольно быстро. Для купороса, конечно. 200-250 кв.см оттравил, раствор меняю. Потому что вот тогда уже начинается травиться долго. А мне зачем? Выкидываю вместе с банками, чтоб грязь не разводить. И заморачиваться с восстановлением раствора тоже лень.

[Hauenstein]

Wladimir_TS,
Мне вот интересно, с какими концентрациями вы работаете? Расскажу, как я делаю:
Насыпаю 50 грамм купороса в банку 700 граммовую, обычную, Соли сверху 100 грамм засыпаю и потом кипяток из чайника чуть больше пол-банки чтоб было. Банку прогреваю предварительно горячей водой из крана, чтоб не лопнула. Активно размешиваю пластмассовой палкой до полного растворения. Готово. Если плата маленькая, прям в банку на нитке опускаю, если большая, то в кювету выливаю. Пока горячий, травит довольно быстро. Остыло - процесс замедляется очень сильно. Если подостыло немного, то ставлю на водяную баню. Заливаю горячую воду в раковину заткнутую и ставлю банку туда. Температура градусов 40 поддерживается. Ну и плавает оно там. В это время можно заниматься чем-нибудь другим...
