Мостик 509

[Александр Хрисанов]

Вот таким обзавёлся.
В планах отмыть, посмотреть что внутри. Ну и включить конечно.

[rekord-61]

Вот таким обзавёлся.
В планах отмыть, посмотреть что внутри. Ну и включить конечно.

Поздравляю с редким ленинградским зверем.. Типа ламповый R-C-метр послевоенный, с нуль-индикатором на 6Е5..
Внешне не хватает перемычки напряжения 127/220 - от центра влево-вправо похоже.. Может еще на сименсовских кондерах УнутрЕ.

[DKV]

Он условно Ленинградский. Полностью из "машинокомплектов" собирался. Закончились комплекты - закончились приборы. Нашего там - единичные детали и изменения. История есть на форуме, вроде Педро выкладывал. Было выпущено около 10 тыс. Два варианта корпуса - этот и частично деревянный (наш). Деревянных намного меньше.

[Александр Хрисанов]

История есть на форуме, вроде Педро выкладывал.

Увы, поиск ничего не дал.

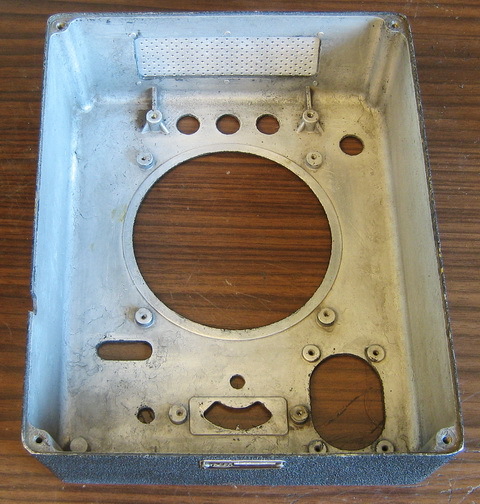

Аппарат разобран и отмыт.
Корпус литой, из силумина.

[ДедФеном]

Такой прибор у меня лежит раскуроченный , я его выкладывал на опознание , но картинки слетели из за дурацкого хостинга пикки:

http://rt20.mybb2.ru/viewtopic.php?f=42&t=100759

[Александр Хрисанов]

ДедФеном, спасибо. А то я уже замучился искать. Тему помню, а найти не могу.

[ДедФеном]

Надо будет заново сфотографировать и залить фото.

[Александр Хрисанов]

У меня абсолютно оригинальный.
Я когда его развинтил и вдохнул запах... Это было что-то.
Всё внутри сфотографирую.
Но чуть позже.

[Александр Хрисанов]

Расскажу про задержку с фотографированием.
Я когда прибор разобрал, то увидел отклеивающиеся шкалы.
Их разными методами подклеил и зафиксировал.

[DKV]

Красивая штука. А у меня уже в голове информация перемешалась...

[ro70]

На старых приборах довольно мелкая сетка на окнах вентиляции, а почему потом не стали ставить?

[Александр Хрисанов]

Внутри вот так.
Из отечественных деталей лампы 6С5, 6К7 и 6Е5. Электролиты.
Всё остальное явно не наше.
Везде где есть даты выпуска это первая половина 1947 года.

[Александр Хрисанов]

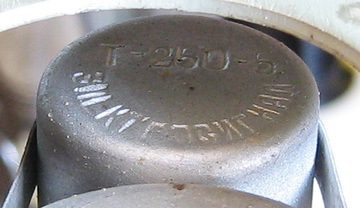

Из необычного.
Конденсатор завода Электросигнал, у которого вся маркировка выдавлена наверху.
Я такого раньше никогда не встречал.
Это тот, где маленький притянут стяжками к большому.
Т-250-5

[3462]

Всё остальное явно не наше

Однако, там интересный потенциометр регулировки чувствительности.
Он и в справочниках послевоенных упоминается. Как самое часто щелкающее и вращаемое, увы не все дожили до наших дней....
Неужели на нем нет маркировки???
Точно такой же переменник встречался ... в приемнике 6Н-1.
Звался он 12668 Tone Control and Switch по каталогу RCA

А на ламповых панельках нет значка радиозавода Кузбасрадио?

[ДедФеном]

Я такой потенциометр встречал в КВН-49Б , то шасси было без корпуса , ФОС и кинескопа и в плохом состоянии и стало доннором , теперь этот потенциометр стоит в моём КВН-49-4А

[Александр Хрисанов]

Потенциометр импортный, 1,5 МОм.
Ламповые панели необычные, очень массивные и фиксируются стальным пружинным кольцом.
Никакой маркировки на них нет.
Завтра попробую включить.

[Vygandas]

Ламповые панели необычные, очень массивные и фиксируются стальным пружинным кольцом.
Никакой маркировки на них нет.

Старинный вариант ПЛ8-1П , пока пружина еще не гофрированная была, встречалось в послевоенных приемниках, помню снять с шасси было еще то мучение

Вот интересно 6С5 триод это выпрямитель анодного или какая то ошибка ?

[Александр Хрисанов]

Вот интересно 6С5 триод это выпрямитель анодного

Скорее всего да.

[Александр Хрисанов]

Вот и стало понятно отчего прибор так хорошо сохранился.
Он в те годы быстро сдох.

При включении оказалось, что 6С5 действительно работает как кенотрон, у него отдельная обмотка накала. Есть анодное 230 Вольт.
А с другими лампами проблема. Нет накала.
Обмотка накала со средним выводом, который соединён с корпусом. Половина обмотки в обрыве.

Буду думать...

[Vygandas]

Буду думать...

Это еще не самый гадский вариант, накальные обмотки на верху трансформаторной катушки.
Главное решить а нужно чтоб прибор работал, тогда снять трансформатор и заняться его исследованиями. Может оказаться совсем просто решаемая проблема

[Александр Хрисанов]

Я думаю поверху намотать оборванную обмотку.
Снимать трансформатор точно не буду.

[ДедФеном]

Ламповые панели необычные, очень массивные и фиксируются стальным пружинным кольцом.
Никакой маркировки на них нет.
Завтра попробую включить.

По моему вполне обычные , просто старые , всё в том же шасси КВН-49Б о которм я писал выше были именно такие , также , они встречались и в более поздних телевизорах в качестве панели кинескопа. Впоследствии эти панельки приняли более привычный нам вид и крепились уже плоскими кольцами.
