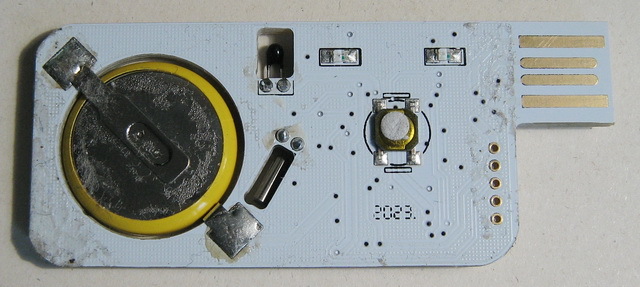

Загадка, не вопрос. Что за устройство?

Сообщение

#1

ДедФеном · #2

Термометр ?

#3

Да, термометр. Но гораздо более продвинутый.

ДедФеном · #4

Мыслю так - он передаёт данные по радиоканалу или по интернету и их считывают гдето в другом месте , ЮСБ порт для того чтобы считать архивные показания с устройства.

#5

Ну в общем отгадали. Кроме того, что там нет радиоканала.

Это регистратор температуры, его кладут в упаковку с товарами, которые должны перевозиться в замороженном виде.
Устройство с определённым интервалом измеряет температуру и запоминает.

После доставки товара можно вставить устройство в USB разъём и получить отчёт в формате PDF.

То, что на фото способно работать 180 суток и раз в 15 минут вроде измеряет температуру.

ДедФеном · #6

Я почему-то решил что круглая деталь справа с четырьмя выводами это ВЧ разъём закрытый сверху наклейкой.

#7

Вот как выглядит файл отчёта:

AN2007001895.pdf: (296.71 КБ) 69 скачиваний

A.T. · #8

Интересная штука. Не задумывался раньше, как следят за температурой "капризных" грузов на долгих промежутках времени.

#9

Я тоже раньше не знал.
Кстати с устройства оторваны наклейки, которые были с обеих сторон.
Чтобы посмотреть, что внутри.

Mbemb · #10

А батарейка там обычная или какая то морозоустойчивая?

#11

CR2032

BPF · #12

А температурный датчик, видимо термосопротивление, тот что "капелька" с двумя выводами?

#13

Да, это датчик температуры.

ssmmiill · #14

очень полезная штучка, против " экономии" топлива

#15

ДедФеном писал(а): ↑
02 июн 2022, 16:42
Я почему-то решил что круглая деталь справа с четырьмя выводами это ВЧ разъём закрытый сверху наклейкой.

Это кнопка, которая запускает устройство. И которая его останавливает.

Если посмотрели файл отчёта, то что-то замороженное везли 68 дней и 16 часов. При разгрузке контейнер слегка нагрелся, но не критично.
Интересно, что был за груз?

ДедФеном · #16

Наверно продукты , а может что-то относящееся к медицине , вакцину например.

A.T. · #17

Везли ли? Скорее, хранили. Как вариант, некая мороженная рыба или мясо. Из самого очевидного. Медицинское вряд ли, не те температуры, да и вроде бы лекарства должны как пирожки разлетаться из морозильника, а тут долгое время дверцу явно не открывали.

IS · #18

Это называется логгер.

Dim_Po · #19

Вот их у меня сколько!
Штука прикольная, но одноразовая...

Атос · #20

.....раз пошла такая пьянка, режь последний огурец.

Dim_Po писал(а): ↑
03 июн 2022, 13:39
Вот их у меня сколько!
Штука прикольная, но одноразовая...

Аналогичный вопрос, что это могло бы быть. Штука оочень прикольная и тоже одноразовая.

old_hippie · #21

Атос писал(а): ↑
03 июн 2022, 13:58
Аналогичный вопрос, что это могло бы быть. Штука оочень прикольная и тоже одноразовая.

Есть логгеры, которые прикручиваются к тому, на чём написано "не кантовать". Или "осторожно, стекло".

oldmao · #22

A.T. писал(а): ↑
02 июн 2022, 22:58
Везли ли? Скорее, хранили.

Читал блог судового механика, он контейнеры-рефрижераторы обслуживал, там подобные логгеры применяются. Для разных продуктов разная температура в течение рейса должна поддерживаться (одно дело мороженая рыба, другое - бананы или яблоки). Для особо привередливых грузов были логгеры, которые раз в несколько дней замеры через интернет (на судах есть спутниковый) хозяевам груза скидывали.

A.T. · #23

Кстати, 68 дней вполне может быть морской перевозкой. Это не фура, для которой даже 31 день пути уже нонсенс.

Wladimir_TS · #24

Dim_Po писал(а): ↑
03 июн 2022, 13:39
Штука прикольная, но одноразовая...

А почему - сбросить процессор и по новой.

old_hippie · #25

Wladimir_TS писал(а): ↑
03 июн 2022, 17:04

Dim_Po писал(а): ↑
03 июн 2022, 13:39
Штука прикольная, но одноразовая...
А почему - сбросить процессор и по новой.

Думается, проц залочен. А то ж тогда и лог переписать можно.

Атос · #26

old_hippie писал(а): ↑
03 июн 2022, 14:48
Есть логгеры, которые прикручиваются к тому, на чём написано "не кантовать". Или "осторожно, стекло".

обратите внимание на антенну

old_hippie · #27

Атос писал(а): ↑
03 июн 2022, 18:59

old_hippie писал(а): ↑
03 июн 2022, 14:48
Есть логгеры, которые прикручиваются к тому, на чём написано "не кантовать". Или "осторожно, стекло".
обратите внимание на антенну

Обратил... И не утверждаю, что это именно оно. =)

himik deda · #28

на перегрузку есть подобное, датчик ускорения/удара/..

Wladimir_TS · #29

old_hippie писал(а): ↑
03 июн 2022, 18:40
Думается, проц залочен. А то ж тогда и лог переписать можно.

Залочен от считывания прошивки, а функционал-то заново запустится. Ну или батарейку отпаять-припаять.

#30

Wladimir_TS, Идея про батарейку интересная, попробую.

Приборчик от Атоса похож на беспроводной пожарный датчик. У нас похожие на работе есть.
А почему одноразовый? Сгорит при пожаре наверное.

Tronix · #31

Атос писал(а): ↑
03 июн 2022, 13:58
Аналогичный вопрос, что это могло бы быть. Штука оочень прикольная и тоже одноразовая.

Счетчик воды. Примерно такой-же по формам и размерам как и обычные механические счетчики воды, только здесь все шестеренки выкинуты и вместо них стоит эта платка. Передает показания по радиоканалу в "центр". Возможно что-то типа LoRa WAN или 868МГц или другая какая сетка для похожих задач.
Например, первая конторка которая вспомнилась - "Стрижы" https://strij.tech/products/umnyie-schetchiki-vodyi их клепают. Но естественно, не они одни, этих я просто как бы немного знаю.

UPD: А, даже это просто насадка, которая поверх обычного водосчетчика прикручивается. Но с производителем я угадал.

old_hippie · #32

Wladimir_TS писал(а): ↑
03 июн 2022, 21:03

old_hippie писал(а): ↑
03 июн 2022, 18:40
Думается, проц залочен. А то ж тогда и лог переписать можно.
Залочен от считывания прошивки, а функционал-то заново запустится. Ну или батарейку отпаять-припаять.

Тогда нет проблем подделать лог. Не должно такого быть.

Dim_Po · #33

Сам логгер в наклейках - чтобы разобрать, их надо оторвать, а потом они так аккуратно не приклеятся.
Батарейка подсоединена с помощью точечной сварки. Можно попробовать отключить, но логгер вряд ли сбросится.

Wladimir_TS · #34

Лог сбросится.... як его подделать.

old_hippie · #35

Wladimir_TS писал(а): ↑
03 июн 2022, 22:54
Лог сбросится.... як его подделать.

Сброшенный лог - уже криминал. Не будет возможности узнать, был нарушен режим хранения или нет.

Shuare · #36

Dim_Po писал(а): ↑
03 июн 2022, 22:48
Сам логгер в наклейках - чтобы разобрать, их надо оторвать, а потом они так аккуратно не приклеятся.

Феном погреть - и все. Мы в 90-х так гарантийные наклейки переклеивали

Атос · #37

Tronix писал(а): ↑
03 июн 2022, 21:19
Например, первая конторка которая вспомнилась - "Стрижы" https://strij.tech/products/umnyie-schetchiki-vodyi их клепают. Но естественно, не они одни, этих я просто как бы немного знаю.

Да это радиомодуль СТРИЖ передатчик + приемник радиус до 40 км
ежедневно "выстреливает" логи на частоте 868 мГц https://strij.tech/tehnologiya-strizh
батарейки хватает на долго

а это БС

nonameT68 · #38

батарейку не обязательно отпаивать, кратковременно коротнуть можно

PROF61 · #39

Это что... У меня ХИМИЧЕСКИЙ лоогер есть. Не одноразовый, а вообще однократный. На переход через ноль градусов цельсия. Возить что-то не подлежащее заморозке.

old_hippie · #40

PROF61 писал(а): ↑
04 июн 2022, 13:29
Это что... У меня ХИМИЧЕСКИЙ лоогер есть. Не одноразовый, а вообще однократный. На переход через ноль градусов цельсия. Возить что-то не подлежащее заморозке.

"Аналогичный случай был в Чешских Будейовицах". Комплектуха из Китая идёт в запечатанных пакетах, внутри - химический датчик влажности. Типа, что товар по дороге не утопили.
