Под пломбами. Но не было реакции на нажатие кнопки "НАПРЯЖЕНИЕ".
Поэтому калибровка была невозможна.

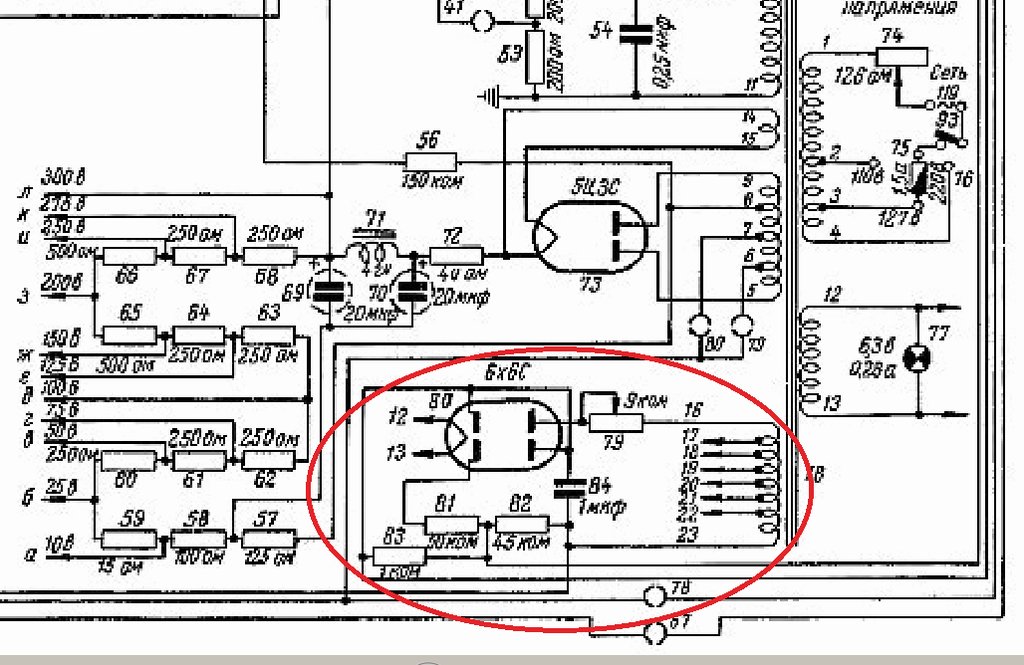

Когда открыл прибор с удивлением обнаружил, что лампа 6Х6 с обвязкой, которая отвечает за данную функцию тупо отсутствует как класс.
Из знакомых компонентов остался только переменный резистор 9 КОм (№79), конденсатор 1 мкФ (№84) и резистор 45 КОм (№82)
Вместо лампы 6Х6С в подвале обнаружился полупроводниковый диод, по виду Д2.
Резистор в виде катушки оказался в обрыве.

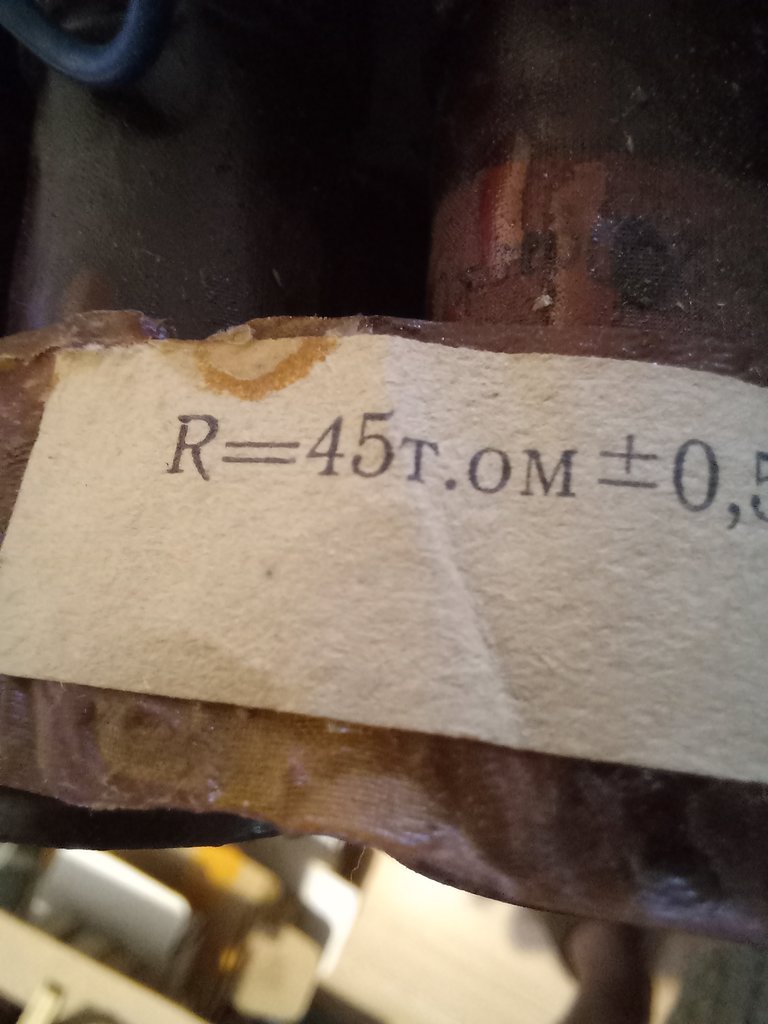

Вот его номинал. Вроде бы соответствует значению 45 КилоОм.
Я заменил этот резистор-катушку на соответствующий составной из пары МЛТ.
Схема заработала , но идёт дикий зашкал при нажатии кнопки "Напряжение", даже при максимальном значении
переменного резистора на входе силового трансформатора. Я честно выставил вход питания на прибор 220 вольт с ЛАТРа.
Настроечный переменник 9 КилоОм тоже выкрутил на максимум сопротивления.
Не помогает.
У меня вопрос к интеллектуальной общественности , владельцам подобного прибора -
по каким критериям делается калибровка прибора ?
К чему по идее надо привязываться :
- К правильному напряжению накала 6.3 вольта ?
- К правильным высоким напряжениям 250 или 300 вольт ?
- еще каким-то параметрам ?
Сама схема калибровки питается от отдельной обмотки транса, которая выдает порядка 30 вольт ( обмотка 16 - 23).
Может кто-нибудь померять основные напряжения, которые я упомянул выше, на своих откалиброванных приборах ?
Еще бы неплохо схему соответствующую моему варианту прибора найти.
Всех Благ,
М.
