Опознание неведомого измерительного инструмента

[Rrr751]

Добрый вечер.

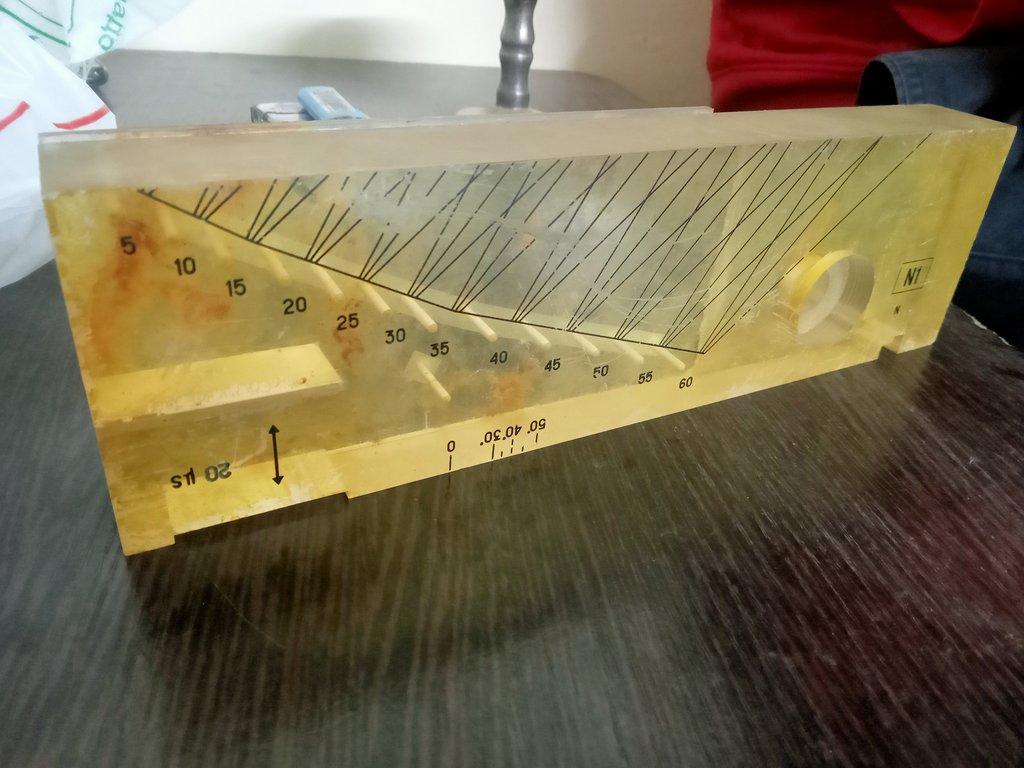

В ходе разбора хлама было обнаружено неведомое измертельное устройство...
Что это?

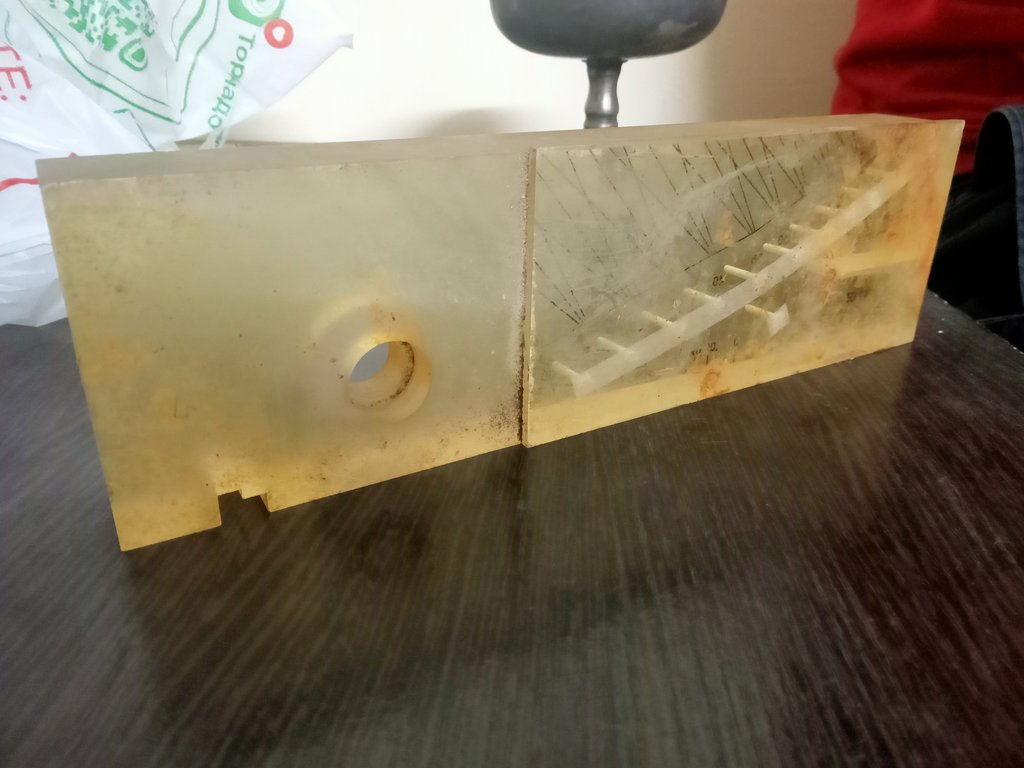

Длина 256 глубина 33 ширина 75.

[Rrr751]

Материал оргстекло

[Shuare]

Шаблон (калибр) для ультразвукового дефектоскопа? (я правда похожий только стальной видел)














90

[Wladimir_TS]

Именно для поверки и калибровки УЗ дефектоскопов. Отверстия имитируют дефекты. Стальных, кстати, живьем не видел, только из оргстекла.

[old_hippie]

Угу. Калибратор для УЗ дефектоскопа.
Там сделан усилитель, управляемый напряжением, и генератор огибающей с двумя точками перегиба (аппроксимация экспоненты).

Амплитуда сигнала зависит как от размера дефекта, так и от глубины, на которой он находится.
После посылки УЗ импульса, генератор огибающей изменяет во времени усиление приёмной части, компенсируя затухание в материале (чем глубже дефект - тем позже от него приходит эхо). Таким образом, дефекты одинакового размера, но находящиеся на разной глубине, дают одинаковую отметку. Амплитуда при этом характеризует размер, а время задержки эха - глубину, на которой находится дефект.
При калибровке регулируется форма огибающей и усиление (в трёх точках, АФАИР).

[Shuare]

Именно для поверки и калибровки УЗ дефектоскопов. Отверстия имитируют дефекты. Стальных, кстати, живьем не видел, только из оргстекла.

Стальные видел в конторе, которая проверяла ЖД колесные пары
