Продолжение.ДОПОЛНИТЕЛЬНОЕ.
Про К174ХА10.

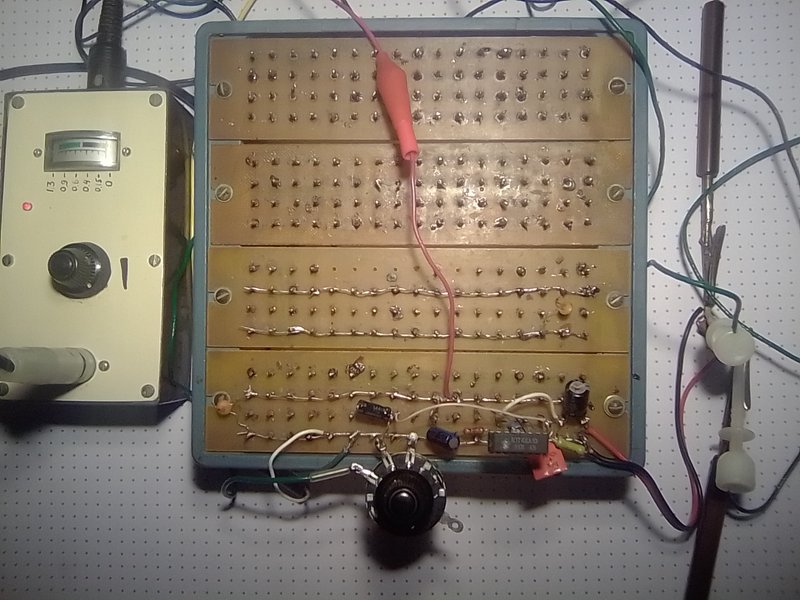

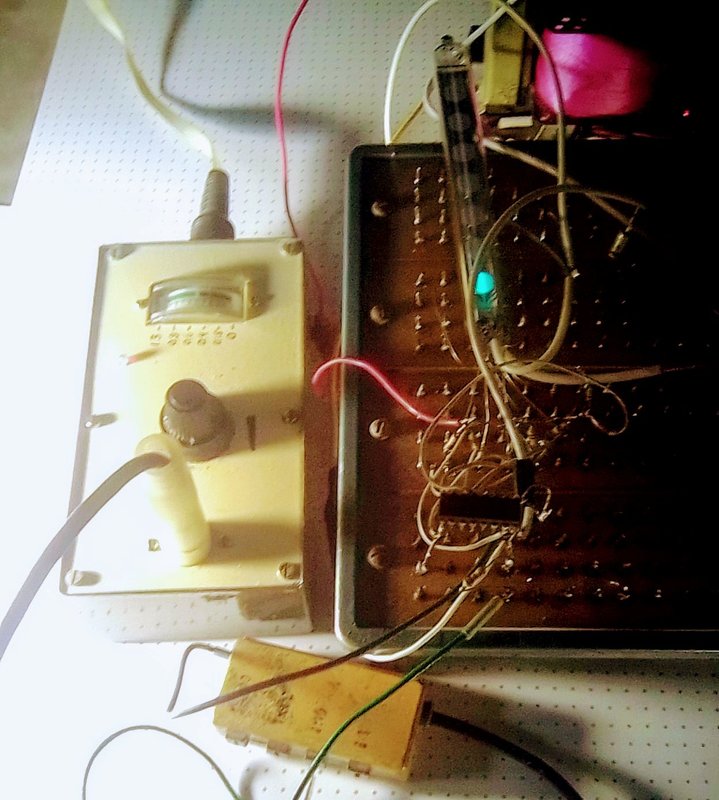

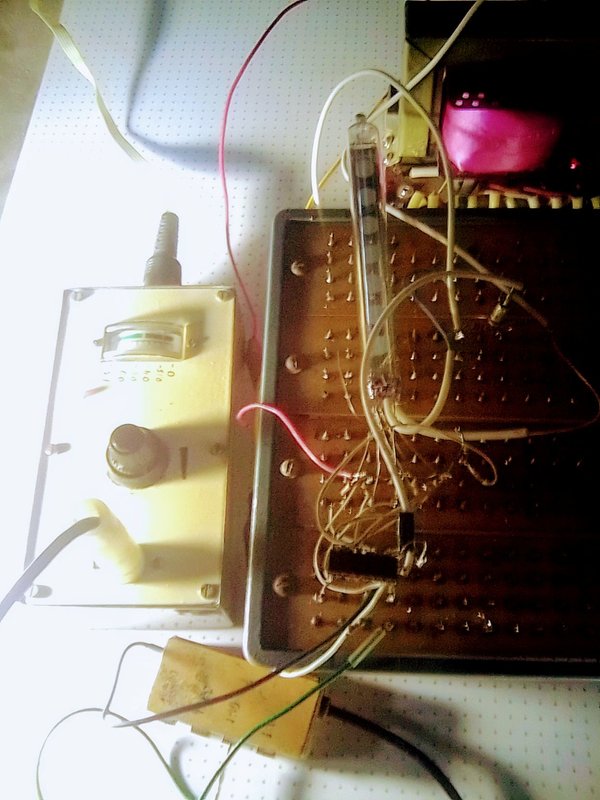

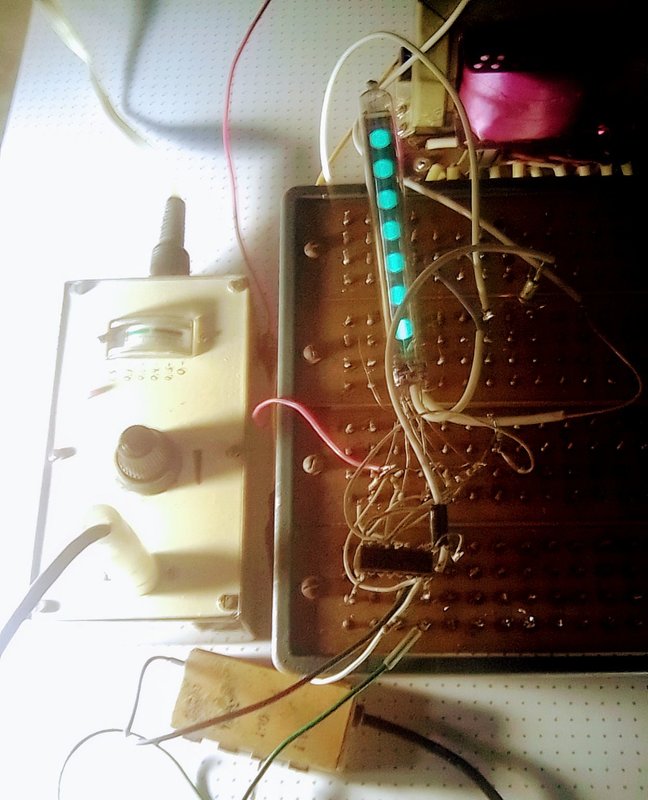

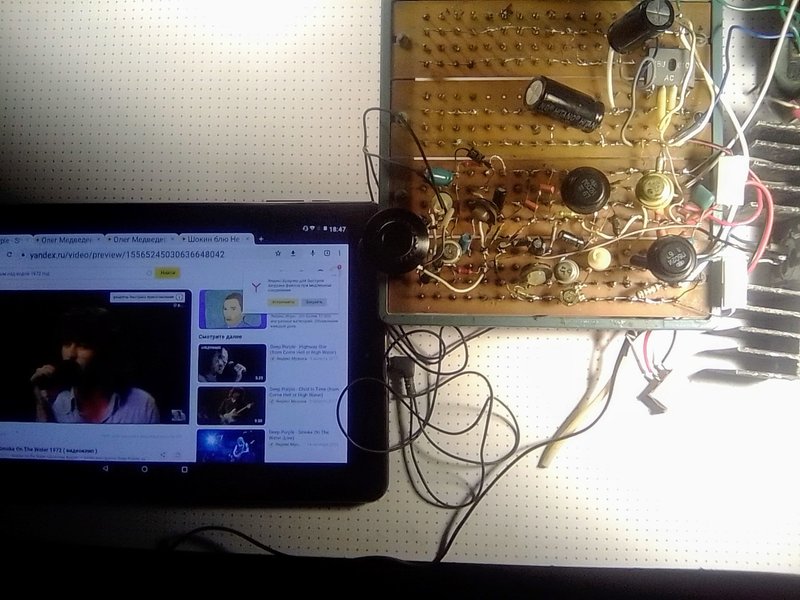

Собрал макет усилителя НЧ оттуда.Схема - из справочника.Соответствует Селге-309.
Подключил сигнал.Включил.
На 1000 Гц. Нагрузка 8 ом.В справочнике про другую не пишут.
Что увидел.

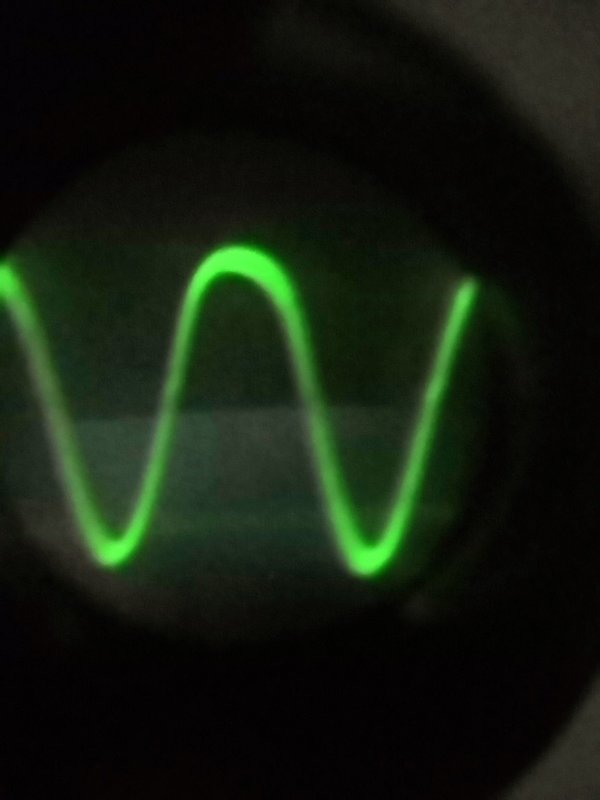

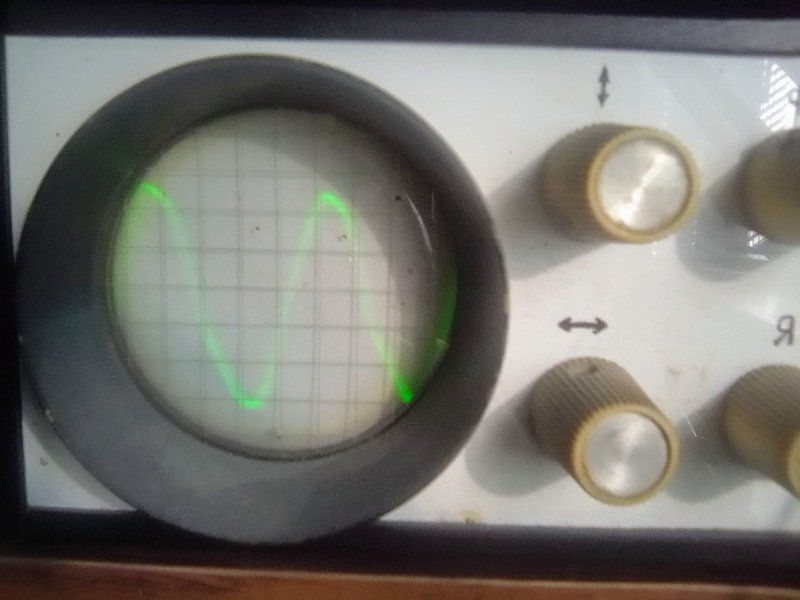

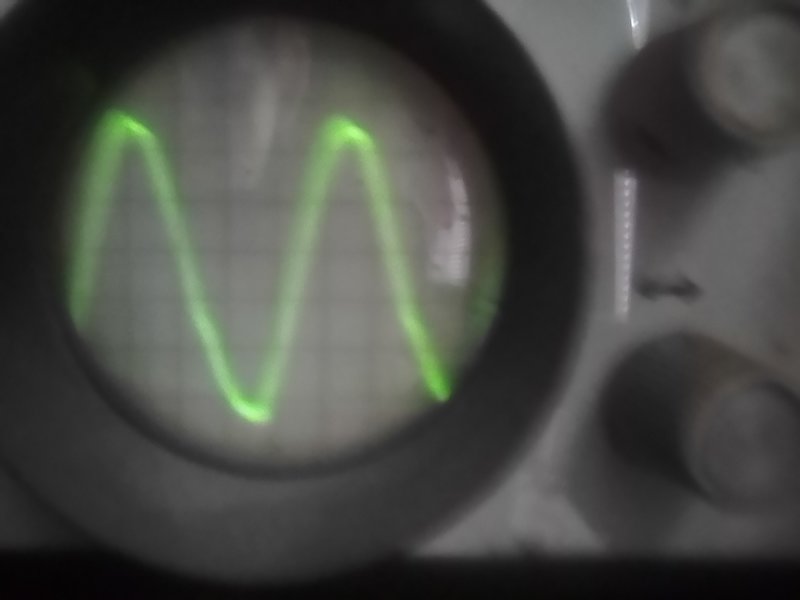

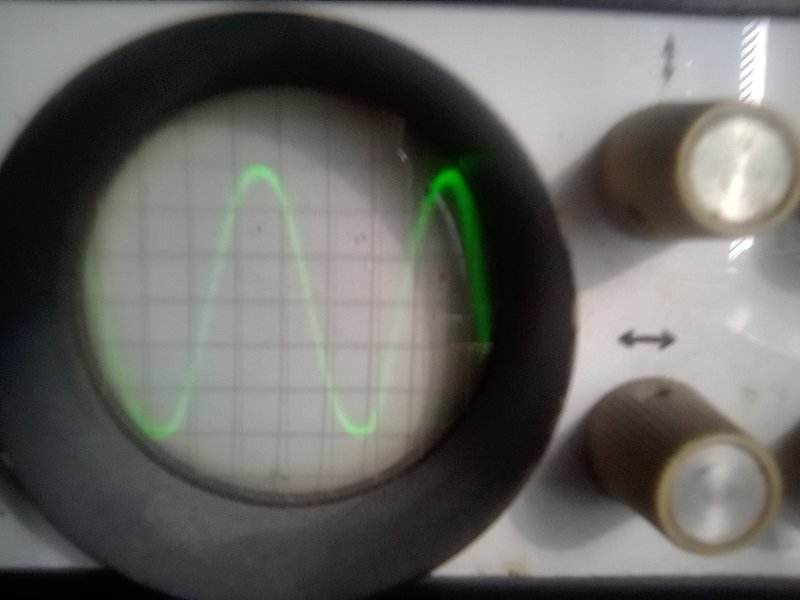

Это когда совсем,совсем нормальная синусоида.
При 6 В питания выдаёт 50 мвт. При 9 В - 100 мвт.

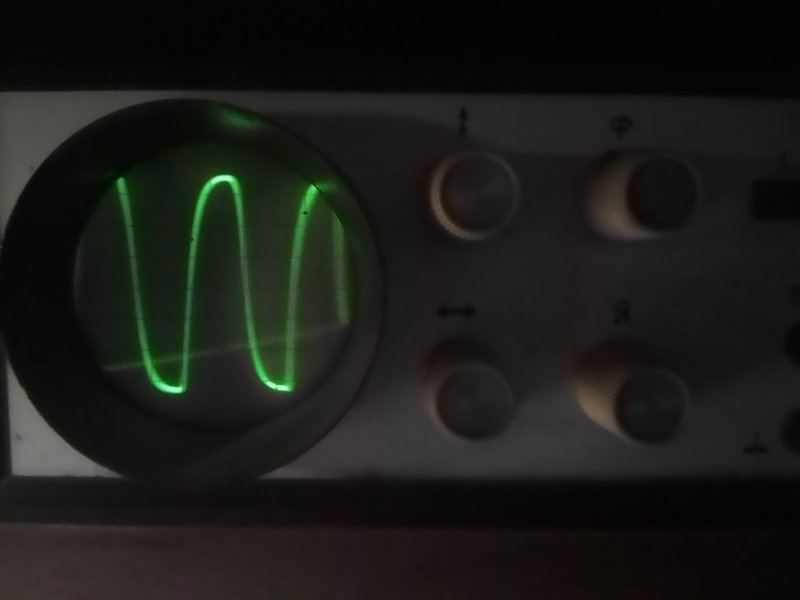

Прибавляем сигнал.Это условно менее 10% искажений. При 6 В - 0,2 вт. При 9в - 0,25 вт.

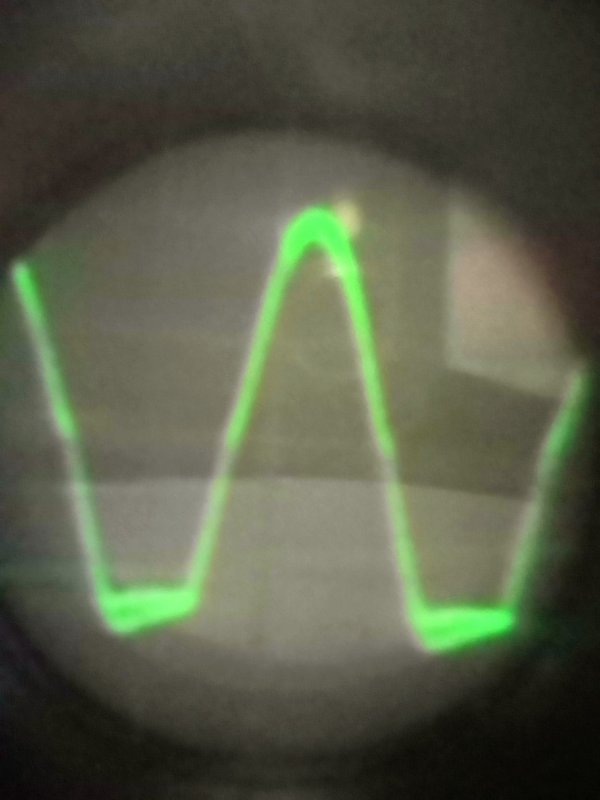

Ещё прибавляем. Это начало ограничения.Условно более 10% искажений.Примерно как в справочнике написано.Ограничение одностороннее.
При 6 в - 0,25 вт.При 9 в - 0,6 вт.
Всё,всё примерно как и в справочнике написано, про ХА10 то.
И даже при 2,5 в питания.Соответственно 50 мвт и 100 мвт.

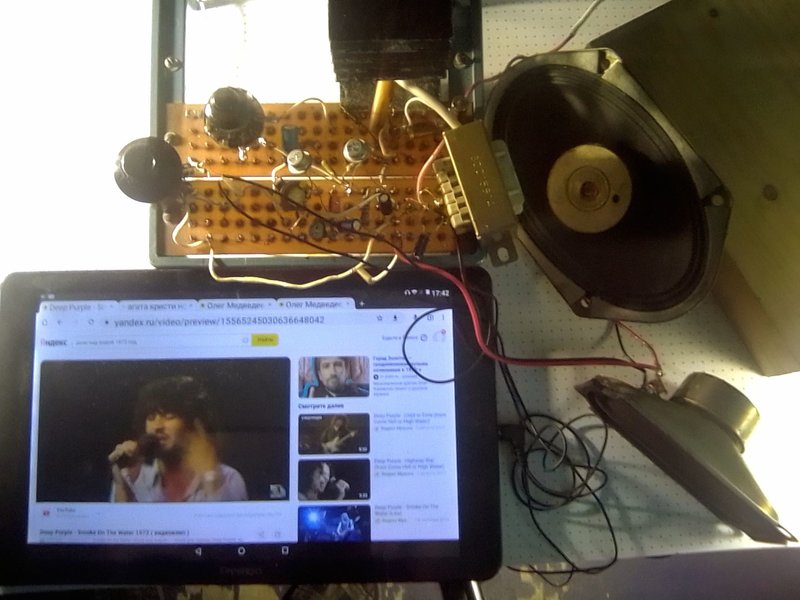

Теперь подключаем динамики.Разные.
0,5ГД37 - это от ТВ наверное.
0,1 ГД6 - древний от приёмника.
И китайский ,где написано 0,5 W 8 ом.Самый мелкий.
И будем их потом переключать.
И заводим Дым над водой.
Заиграло.
Играет чисто в соответствии с ПОДКЛЮЧЁНЫМ ДИНАМИКОМ.
С 0,5ГД играет хорошо и громко.Получше ,чем предыдущих усилитель - высоких больше.Тута из не ограничивают.
С 0,1ГД хуже и естественно тише.Ну это понятно.Динамик меньше и сильно древний.Засох наверное.
С китайским - лучше,чем с 0,1ГД .Он сильно поновее будет.Но потише - размер ещё меньше.
Так что,сама то ХА10 - ИГРАЕТ НОРМАЛЬНО.
Разработчики там - ВСЁ ПРАВИЛЬНО СДЕЛАЛИ.
А про злопыхателей ХА10.Из соседней темы.
Есть три варианта.
Или они ХА10 и соответственно Селгу-309 с ней - не слышали.А только в Интернетах про её звук прочитали.
Или они эту самую Сеглгу-309 на помойке нашли.И уже с такой опыты ставили.
Ну или звук её ,Селги то 309 с чем то не тем сравнивали.С РИГОНДОЙ к примеру.
Вот как то так.
