Вопрос знатокам по УТА Красная Заря

[Paganini]

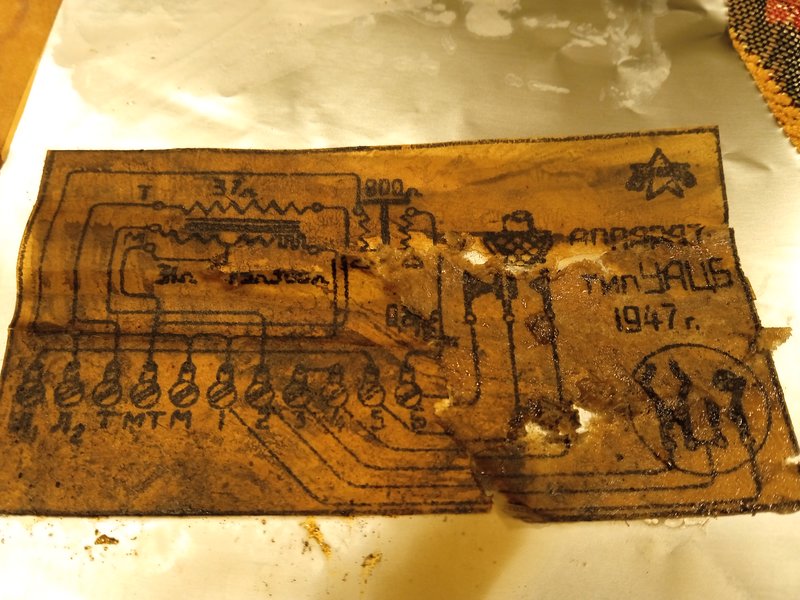

Здравствуйте! Сегодня принесли мне аппарат Красная заря в карболитовом корпусе. С необычной начинкой на шасси. и приклеенной схемой на корпусе. Необычность заключается в круглом конденсаторе (он судя по креплению "родной") и отсутствием номеров и года выпуска на шасси. Я ни разу не встречал подобный аппарат без хотя бы номера. Ну и год обычно выбит или снаружи или внутри на шасси. Конденсатор сильно потек воском или стеарином, уж не знаю что там была за пропитка. Поэтому бумаги полностью пропитались этой субстанцией и мне стоило огромных трудов с небольшими потерями фрагментов отделить их от корпуса и расправить. Выяснилось, что аппарат сделан в 1947 году. Это собственно объясняет его карболитовый корпус и провода в пластиковой изоляции. но!!! на бумаге схемы во первых написано Тип УАЦБ а не УТА и стоит логотип трубка на звезде, который принадлежит Пермскому телефонному заводу. Я не слышал, чтобы подобные аппараты собирала Пермь....Также я первый раз в подобных аппаратах да и в жизни вижу бумагу о сборке номеронабирателя. Обычно только контрольная лента характеристик прикладывается. Тут же и лента и лист с подписями сотрудников собиравших НН приложен.
Какие будут соображения?

[Пентатоник]

в карболитовом корпусе

Должно быть, я плохо смотрел, но я не заметил на фото карболитового корпуса

на бумаге схемы во первых написано Тип УАЦБ а не УТА

Возможно, пермская самодеятельность. В целом, понятно, о каком аппарате идёт речь

и стоит логотип трубка на звезде, который принадлежит Пермскому телефонному заводу. Я не слышал, чтобы подобные аппараты собирала Пермь....

Во-первых, ничто не мешало Перми собирать подобные аппараты, во-вторых, номеронабиратель могли делать в Ленинграде, а аппараты в Перми (или наоборот). kass20 должен нам помочь.

[Атос]

Должно быть, я плохо смотрел, но я не заметил на фото карболитового корпуса

Ьакелит может быть и черного цвета
но тогда отличить его от карболита невозможно

[Paganini]

Вот обычная серийная схема аппарата УТА которая клеилась внутри корпусов . Ну и насчет карболита - Вы считаете что я не отличу металлический корпус аппарата от карболитового?)))
Ну и кроме всего прочего-шасси сильно отличается от обычных (другая штамповка без отверстий в районе звонка , ножки, расположение отверстий под винты)

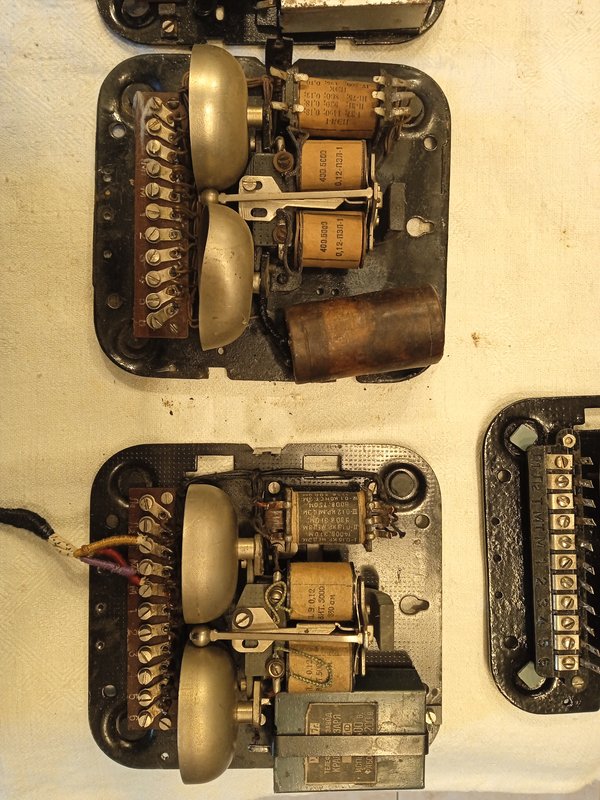

Для сравнения несколько имеющихся у меня шасси от подобных аппаратов с двухчашечным звонком
Шасси о котором идет речь с гнутой чашкой звонка))

[kass20]

Интересную тему поднял Paganini. По конденсаторам. Телефонный завод ( с достоверностью 95%) выпускал такие круглые конденсаторы. Все эти образцы военного времени были в заводском музее . Музей, а с ними и несколько цехов, сгорели в апреле 1980 года по вине пьяного токаря 19 лет от роду, которому необходимо было выпить в ночную смену. Он взломал дверь в сборочный цех, где всегда был спирт на ряде рабочих мест , светил спичками, ибо плохо видел в темноте.... Спирта на заводе всегда было декалитрами..., охрана видимо тоже приложилась в тот момент к спирту и дружно спала. ...Я кстати после пожара принимал участие в разгребании завалов сгоревших цехов и музея тоже. Музей выгорел на 90% - все просто чохом свезли на свалку и с образцами, и со знаменами.
Сейчас восстановить, что достоверно ( и разовые партии и серию, и подетально) выпускал телефонный завод до 1965 года невозможно. Архивы
сохранились начиная с 1965 года, когда завод всю переданную КД с других заводов ( в основном КЗ) перевел на свой формат. Так свои ( пермские) номеронабиратели ( по дате на КД) выпускались только с 1965 года. К сожалению, все ветераны ушли в мир иной, а те, кто начинал работу на заводе в 1962-64, тоже ничего не помнят- деменция..
К загадкам, которую осветил Paganini, я добавлю ещё свою (с фото) , но в следующем послании. И так много написал ...

[Paganini]

То есть я делаю предварительный вывод, что какая-то часть аппаратов УТА после войны (а может и раньше) собиралась на Пермском заводе. С использованием номеронабирателей, произведенных на Красной заре. Годы выпуска и количество произведенных аппаратов установить невозможно. При этом шасси и возможно карболитовый корпус делали тут-же, на Пермском заводе.

[kass20]

То есть я делаю предварительный вывод, что какая-то часть аппаратов УТА после войны (а может и раньше) собиралась на Пермском заводе. С использованием номеронабирателей, произведенных на Красной заре. Годы выпуска и количество произведенных аппаратов установить невозможно. При этом шасси и возможно карболитовый корпус делали тут-же, на Пермском заводе.

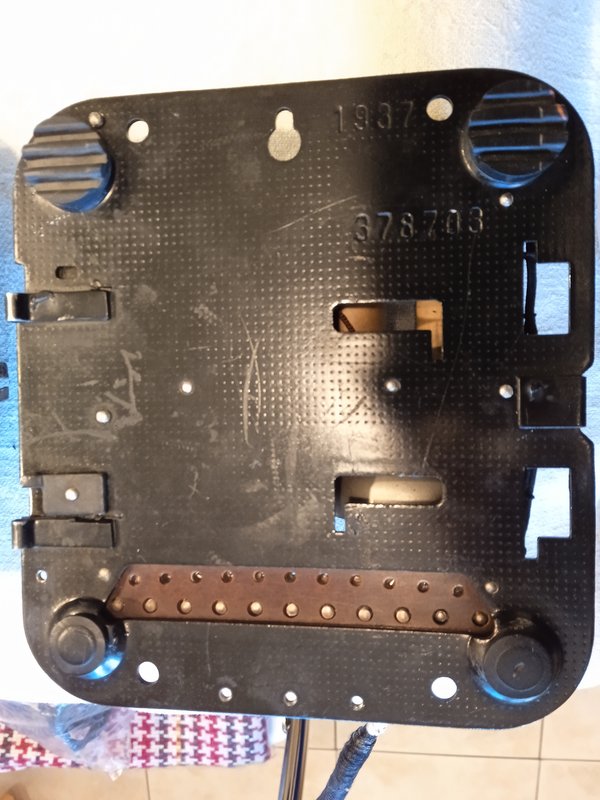

Продолжаем тему и делаем выводы. Мне месяц назад попал в руки подобный телефон выпуска 1937 года завода КЗ. И вот, что я увидел внутри : 2 этикетки-одна наклеена на другую. Первая ( очень плохо видно, но тем не менее ) принадлежит заводу КЗ и кажется даже номер этикетки совпадает с номером телефона выбитом на основании. Вторая этикетка наклеена сверху и принадлежит Пермскому заводу с датой выпуска 1945г. Номер наверное произвольный.
Оценивая то, что представил автор темы и разобрав своё хозяйство , я выражаю такое (пока только моё) мнение.
После окончания ВОВ в 1945 г. на Пермский телефонный завод завезли телефоны с каких-то оставшихся в в "живых" складов для проведения восстановительных работ. Скорее всего завод попал в простой , ибо большая потребность в полевых телефонах в 1945 г. исчезла. Поскольку телефонов было много, то встречаются по дате этикеток и 1945 и 1947 год.
Надеюсь моё мнение не единственное.

[Paganini]

Может и так, но металлическая пластина шасси моего аппарата и ножки тоже явно сделана не на Красной заре да и насчет корпуса непонятно, может Пермь и карболит лила? а часть деталей им поставляла Заря
Ну и думаю делали их до перехода на выпуск ТАН-5(6) то есть примерно до 51-52 года
Я видел Зарю прямой связи (без номеронабирателя ) выпуска 1950 года в металлическом корпусе с логотипом трубка на звезде (Пермь) на заглушке отверстия под диск НН

[Pedro]

https://meshok.net/pic.php?id=45522622

[Paganini]

Ну да, и пластина такая-же как у моего . Это подтверждает что их делали серийно на Пермском заводе видимо до начала серийного выпуска ТАН-5

[Vaultman]

Сбылась мечта идиота, попался мне в руки на сегодняшней ярмарке УТА-подобный аппарат, а точнее - УЦБ. Дело в том, что найти такой аппарат в Эстонии достаточно сложно - до войны тут вовсю использовались аппараты местного (Тарту) и западного производства, встречается также много ВЭФовских аппаратов, но УТА/УЦБ/УАТС в продаже практически нет. А тем более в такой сохранности.

На днище аппарата нет никаких маркировок - ни года, ни номера. На вклееной схеме логотип "трубка со звездой" и указание года - 1952. Правильно ли я понимаю, что это аппарат пермского завода из поздних выпусков, так как в это время уже выпускались ТАН-5/6?

[Paganini]

Да, Вы абсолютно правильно понимаете это последние аппараты этой модели, выпущенные Пермском заводом.

[Paganini]

Отличный аппарат, полностью оригинальный и в хорошем сохране
