Осциллограф,маленький,на лампах

[vzm2]

Продолжение будет? Жду ...

[Wladimir_TS]

У С1-1 есть особенность , если точно не отрегулировать стабилизатор выставив нужное напряжение на контрольной точке , луч действительно пляшет по вертикали.

А каков механизм данного явления ? Подвозбуд стабилизатора ?

Трубка на 13.На аноде около 4 кв.

13ЛО3И или 13ЛО37И (отличие в выводе отклоняющих пластин - на конус / на цоколь) - 3ий анод 3000 В по паспорту. Кстати еще довоенной разработки (точнее лицензии у RCA кажись) трубка.

[AlexSU]

Продолжение будет? Жду ...

Поверьте, гораздо легче ждать, когда занят делом, и время летит быстрее и с пользой для окружающих и себя любимого.

[ДедФеном]

А каков механизм данного явления ? Подвозбуд стабилизатора ?

Нет , посмотрю его инструкцию по ремонту там объясняется причина.

[Борисович]

Продолжение будет? Жду ...

А неплохо бы уже начать ставки делать

[2vlad]

А неплохо бы уже начать ставки делать

Это уже только после 100-й страницы "темы" возможно, а пока что и до 10-й не добрались...

[Mika]

Сначала сиськи.

[Борисович]

Сначала сиськи.

А это как?
А что нибудь поумнее написать не сумели?
Соображалки не хватает?
А Вы какую нибудь самоделку показать можете или как?
Только разную ахинею писать?

[Борисович]

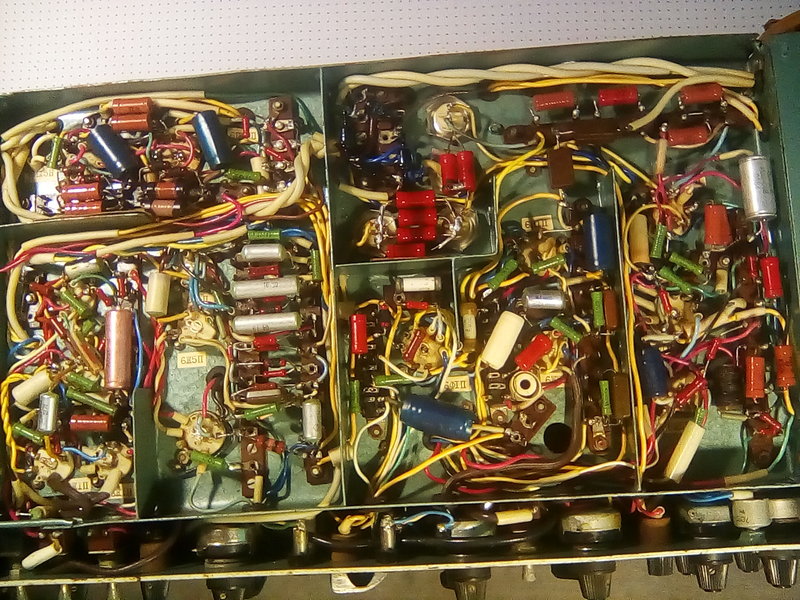

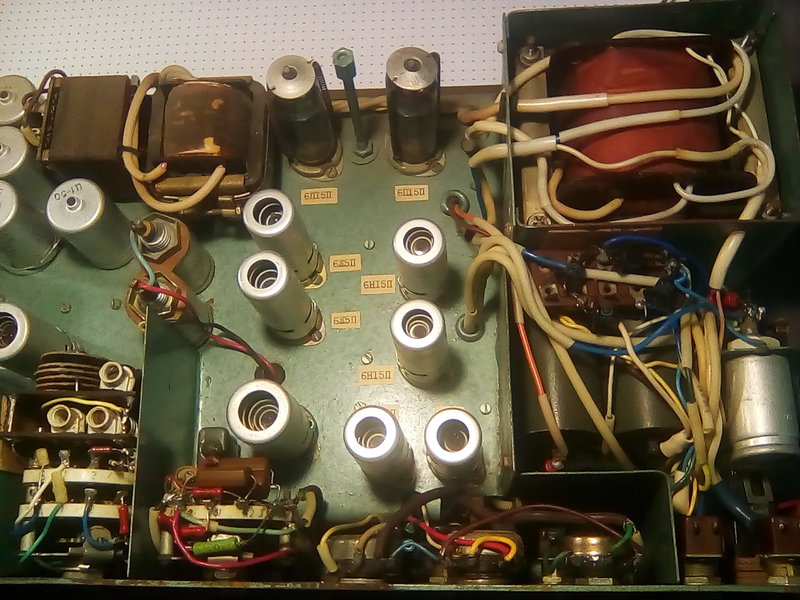

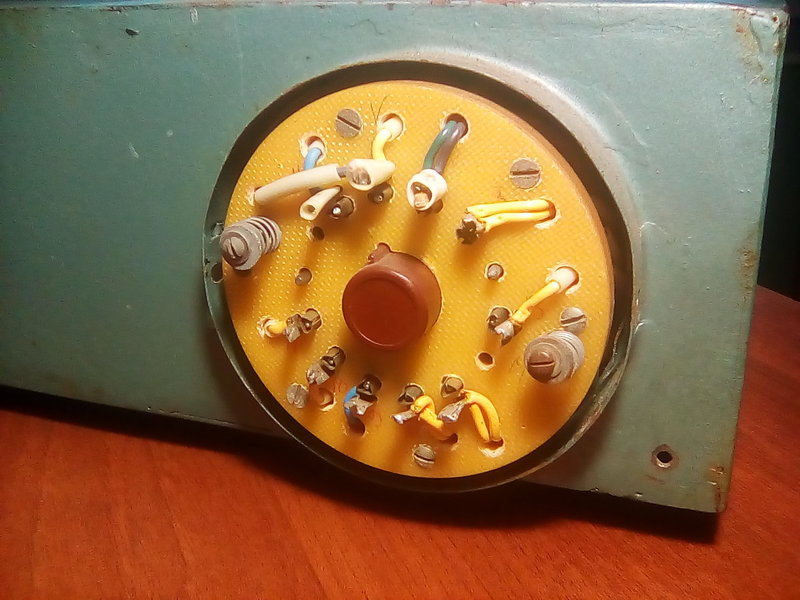

Открываю самодельный ламповый осциллографа 79-года.





Внутри сохранился нормально.
Размышляю о включении

[Борисович]

Продолжение.
Включил. Дым не пошёл.Появилась развёртка.Ток потребления около 0,5 А.
Нормально.
Включил подсветку сетки.Не работает.Провод отвалился.Припаял.Заработала.

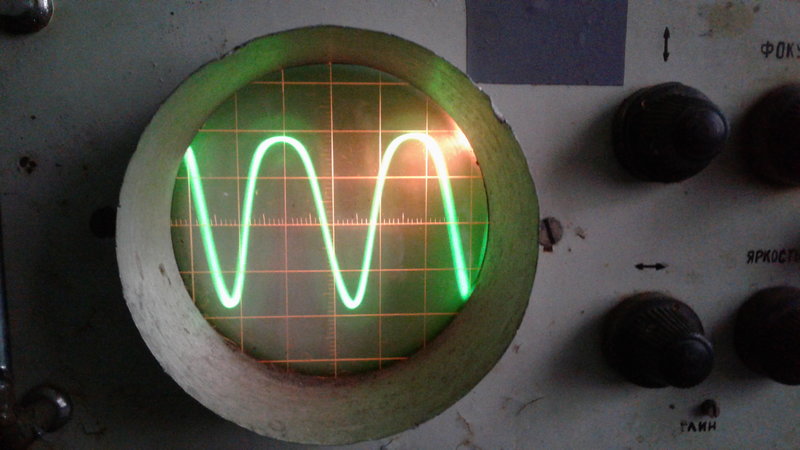

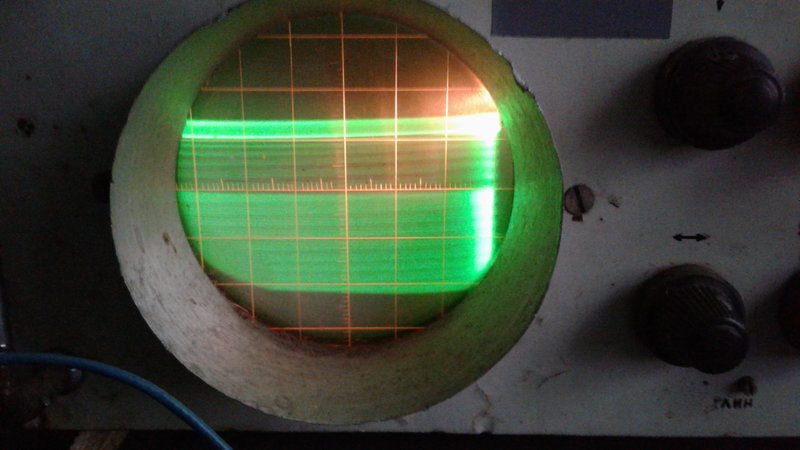

Пока искал подсветку,луч уехал вверх,за экран.Прикинул причину.Заменил один БМТ.Луч вернулся.Подключился синусоиду.Показывает.

Синусоида кривоватая.Но для показа пойдёт.Для нормальной работы,полагаю,что надо не один БМТ заменить,а все.И т.д.
Включил встроенный генератор частотных меток.Работает.

Калибратор 10 В.Работает. А вот УВО ,видно,что немного глючит.

В общем самодельный осциллограф на 15-ти лампах 79-го года работает.
После многолетнего простоя и пребывания в гараже.
Теперь в размышлениях.Полностью его восстанавливать смысла нет.Слишком большой и неудобный,для пользования в 21-м веке.Как экспонат - тоже.
Пока отложу в сторону.Может что придумаю

[OttoStirlitz]

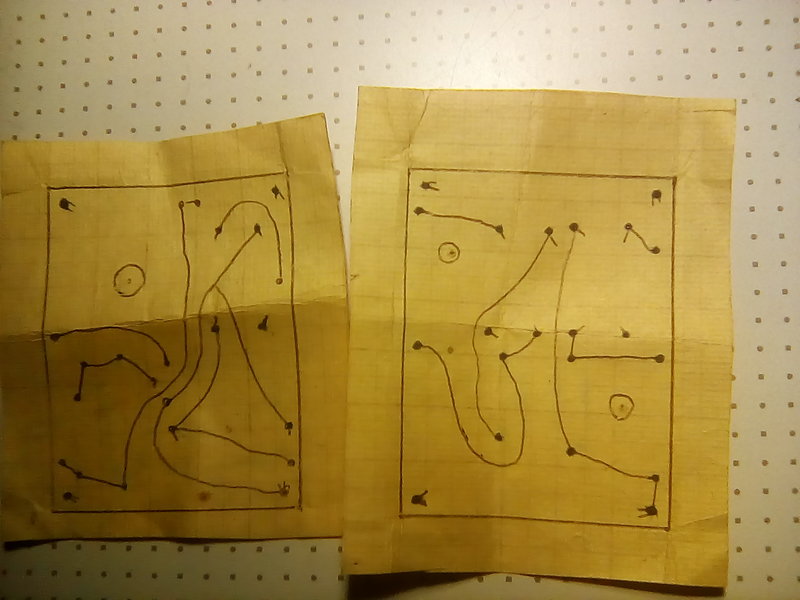

Борисович, и заботливо вложенная бумажечка
А что в ней?

[Борисович]

OttoStirlitz, OttoStirlitz,
В два глаза надо смотреть,а не помогает - так в четыре.

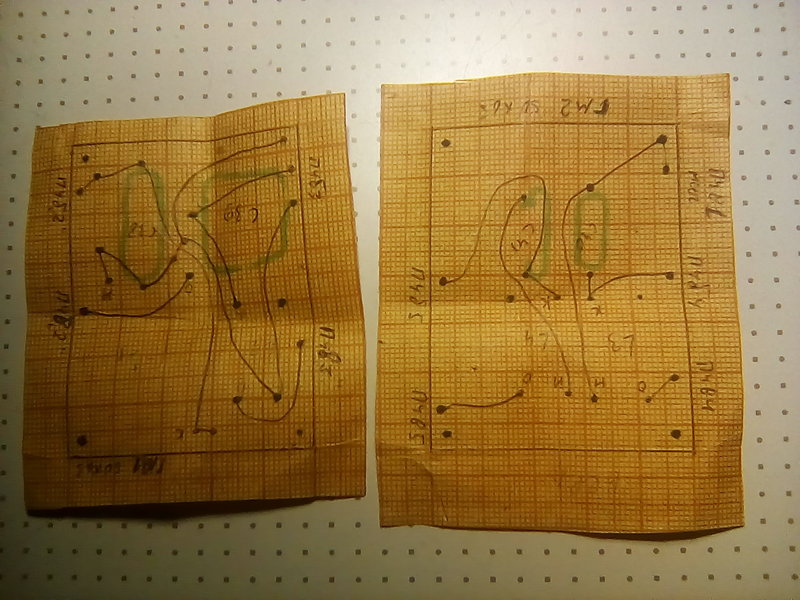

Бумажечку увидели,а печатную плату - нет.Вота что на бумажечке.

А Вы чего ожидали?
Откровения какого там написанного?
Или заначки,затерявшейся 40 лет назад?

[ДедФеном]

Борисович, и заботливо вложенная бумажечка
А что в ней?

[OttoStirlitz]

ДедФеном,

[OttoStirlitz]

Борисович, при всём уважении увидел навесной монтаж, без плат
Нет не ожидал, но всегда интересно что в сложенной бумажке написано которая внутри изделия пролежала лет 40
Для 4х глаз молод исшо)

[2vlad]

а печатную плату - нет

Так они же обе вертикально установлены, не сразу заметишь...

[Kaede]

Пока отложу в сторону.Может что придумаю

запаять в плотную пленку и спрятать . как конструкция - крутая оч . как прибор - наверно сегодня уже не актуален.

[torneb]

ДедФеном, лучше так

[Сцилли]

Вот тебе и осциллограф!

[Mika]

Наступило лето...

[Борисович]

[Wladimir_TS]

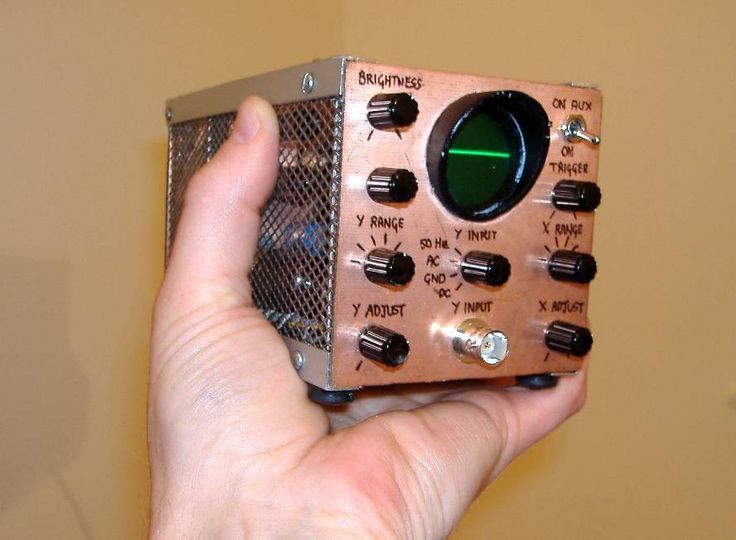

Вот случайно набрел - человек в землях забугорных тоже повторил маленькой ламповый осциллограф по схеме из журнала :

http://www.nutsvolts.com/magazine/artic ... inch-scope

[Mika]

И у него неплохо получилось!

[Борисович]

Wladimir_TS,
Так это не единственная сделаная конструкция.Вот к примеру ещё один,маленький и на лампах
Вот

[Solaris]

Наличие открытого входа для простых маленьких лампарей, практически игрушек - редкость! Респект! В большинстве подобных устройств в сигнальном тракте сплошь конденсаторы. Порой это легко распознаётся по виду монтажа в районе входных гнёзд, регулятора чувствительности или в цепях отклоняющих пластин трубки, даже схемы не надо.

[Mika]

сомневаюсь что на вышеприведенном снимке конструкция ТС, так что респекты не ему.

[vzm2]

Mika, а ТС похоже забросил этот проект.

[Борисович]

И как же у некоторых голова то про это болит.
ПИШИТЕ ИСЧО. ВСЁ ЧИТАЮ

[ДедФеном]

ПИШИТЕ ИСЧО. ВСЁ ЧИТАЮ

Борисович , это не ваша терминология ...

[Wladimir_TS]

Так это не единственная сделаная конструкция.Вот к примеру ещё один,маленький и на лампах

Этот у меня в архиве тоже сохранен, причем еще на заре интернета году так в 2005ом... Удивительно, что сайт жив до сих пор.

А я продолжаю себя морально (а коробочку под комплектацию - физически) готовить к запуску 13ЛО16А +10000(а шо вы хотите за синий люминофор- ему много энергии луча надо) /-1700 В (для катоду) и отдельно +/-125 для сетки что промеж отклоняющими пластинами и 3им анодом.

-1700 это трансформатор для подсветки ЖК панелей, а вот смогу-ли я умножить его до 10 кВ. В принципе 25 мкА.

По осени займусь высоким, видимо готовый ВВ блок от С1-74 достать нереально. Изначально хотел делать монстрочасы (маниловщиноу отставить ) на 3х ЭЛТ по 2 цифры, но думаю начну в одной на все 6.

Но с другой стороны если на одной заработает - то в чем проблема. Вот интересно - труба с сеткой разделяющей пространство между постускорением 3го анода и отклоняющими пластинами страдает уменьшением чувствительности при снижении напряжения на 3ем аноде ?

Или проще уменьшать ток луча ? Просто приятно питать каскады отклонения от 80в (В С1-74 от +125, но там 50 МГц выжимают).

[Борисович]

Возвращаемся к игрушечному осциллографа.
ЧТО, НЕ ОЖИДАЛИ?
И для начала проведём опыто- эксперименты по гравировке надписей.

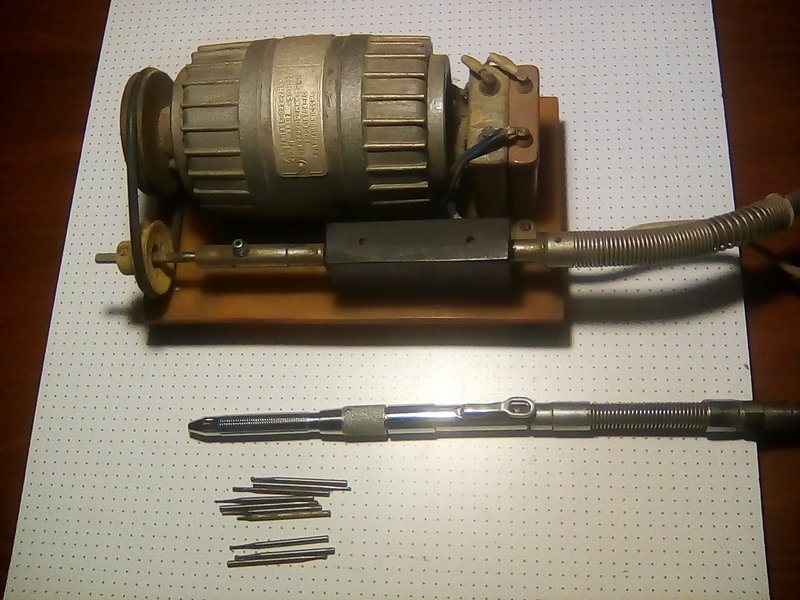

А для этого достаём самый древний и редко используемый механизм.Вот такой.
Сделан ещё в середине 70-х.
Тогда пытался им сверлить платы.Сверлило хорошо.Но весьма хитро было сделать,что бы сверло в цангу для бора подходило.По этому для сверления другие способы нашлись.А со штатными борами использовался крайне редко.
Кстати пассикуу наверное лет 60-70. И как новый.Ну это прокладка от двигателя ДТ-54.Так что выходит трактор и магнитофон - это две очень большие разницы.
Разметил железки для опытов.Попробовал гравировать.Что то получилось.Картинку сделать забыл.
Загрунтовал.Покрасил.

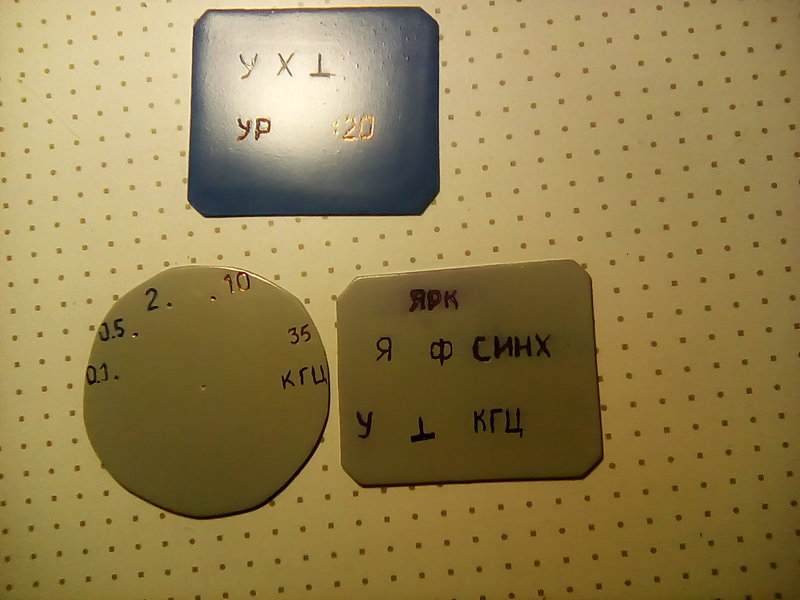

Опробовал разные краски для надписей.
Получилось как то так.

Вроде бы и приемлимо.
Лучше всего получается штемпельной краской.Но сохнет она наверное недели 2-3

[torneb]

на али есть наклеивающиеся буквы.Правда английские
https://aliexpress.ru/item/100500295288 ... 4db2PWvcpq

[Борисович]

есть наклеивающиеся буквы.

Они держатся плохо.
А эти уже точно не отвалятся

[Hauenstein]

torneb, вот ещё вариант.:http://rt20.getbb.ru/viewtopic.php?p=2292891#p2292891

Они держатся плохо.

А чтоб держалось, надо защищать чем-нибудь. Лаком, например.

[torneb]

есть наклеивающиеся буквы.

Они держатся плохо.
А эти уже точно не отвалятся

можно подумать вы его и днем,и ночью юзать будете..Соберете и на полку

[Борисович]

Соберете и на полку

Так естественно.
Но.
Давно собирался гравировку опробовать.
А тут она ещё и по настоящей железной железке.
И вроде бы даже приемлимо получается.

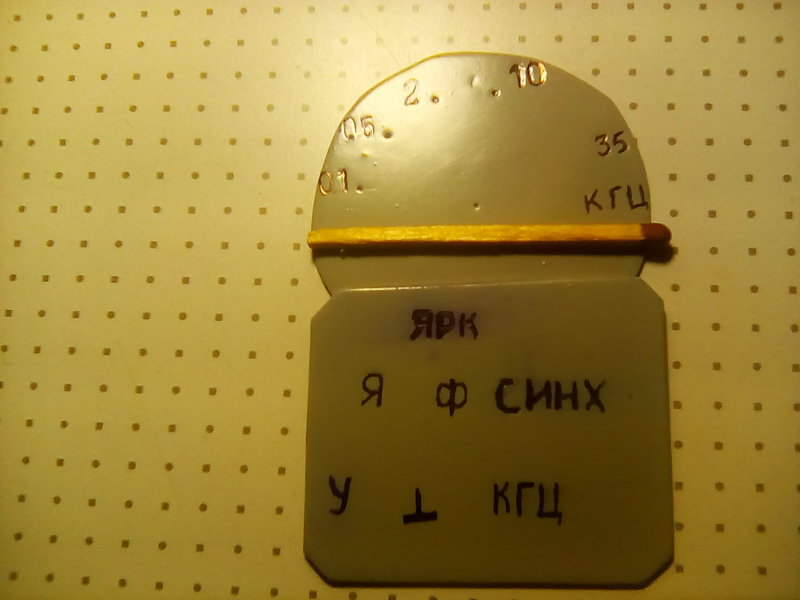

Если в реальных размерах смотреть

[Борисович]

Продолжение.

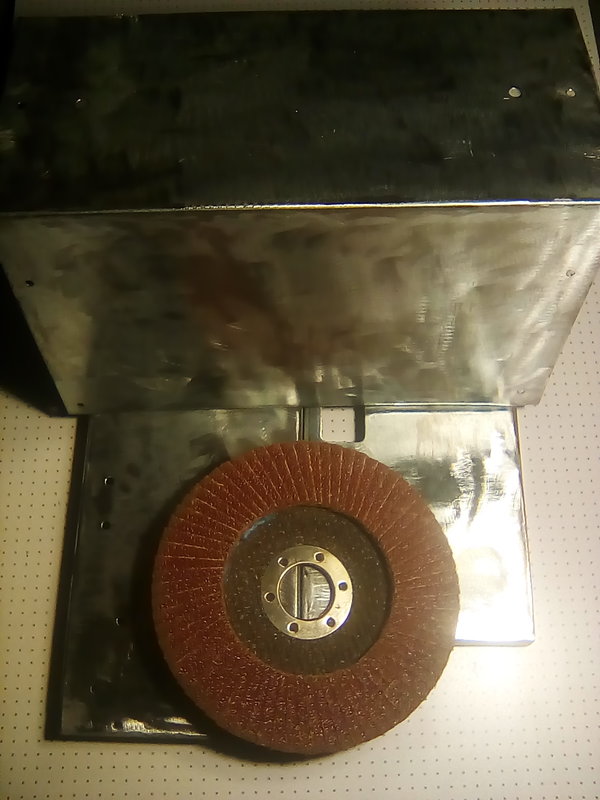

Ободрал цинк с деталей из оцинковки.
Болгаркой с лепестковым диском.
Как то очень обыденной получилось.
Без спецэффектов.Ни дыма ,ни даже искр.
На древней оцинковке 0,8 мм цинк толстый был.А на современной 0,5 мм тонкий.Теперь,детали,кроме передней панели можно грунтовать и красить

[Wladimir_TS]

Я когда таким кругом пробовал счищать краску старую с корпуса 0,8 мм стали - так у меня изрядно перегревов металла до цветов побежалости случилось. Правда "болгарка" у меня самая простая - без регулятора оборотов.

[Борисович]

пробовал счищать краску старую с корпуса 0,8 мм стали -

Что то я поначалу тоже специнвентарь использовал.
Но, оказалось не нужен он совсем.Всё холодное.Можно просто рукой железки держать.
И болгарка тоже, без регулировки

[Wladimir_TS]

ПарадоксЪ .... не думаю, но что-то в этом есть !

[Борисович]

но что-то в этом есть !

В ком?

[Wladimir_TS]

Но, оказалось не нужен он совсем.

В это однако ....

[Борисович]

В это однако ....

Однако - факт

[VASILI]

Я когда таким кругом пробовал счищать краску старую с корпуса 0,8 мм стали - так у меня изрядно перегревов металла до цветов побежалости случилось.

Старую краску снимаю металлической щеткой для болгарки. В начале лета ей все детали велосипеда ободрал. Разворошенная на оборотах щетка залазит даже в неглубокие места. Не работая ка наждак. И не забивается. Хватило одной щетки, она даже не сильно поистрепалась. А наждачных круга пришлось бы несколько исползовать. Главное - плоскость вращения мимо себя направлять. Чтобы если проволочка отлетит, то не в глаз...

[ДедФеном]

И обязательно очки надо защитные , тогда уже точно в глаз не попадёт.

[Wladimir_TS]

И обязательно очки надо защитные , тогда уже точно в глаз не попадёт.

Только правильные нужны ибо "неправильные" мгновенно запотевают.

[torneb]

И обязательно очки надо защитные , тогда уже точно в глаз не попадёт.

Только правильные нужны ибо "неправильные" мгновенно запотевают.

в неправильных надо просто отверстия сделать вверху для вентиляции.Я когда триммером траву косил- постоянно дешевые пластиковые очки-консервы запотевали.Сделал сверху и сбоку отверстия- и все ушло

[Борисович]

Продолжение.

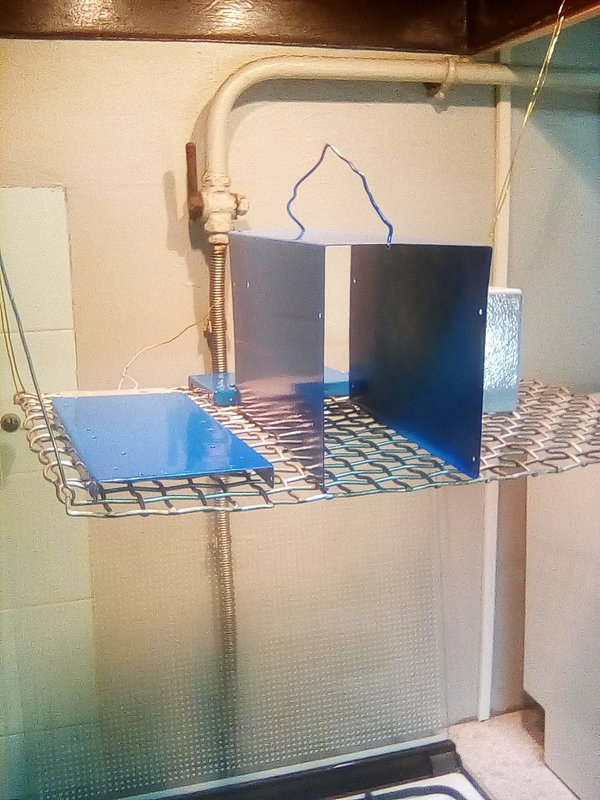

Загрунтовал детали,которые будут без надписей.
Зашкурил и покрасил.

Краской и грунтом KUDO алкидными.
Не реклама

[twoporylyj]

Такое ламповый, но миниатюрный осёл, наверное, очень горяч уже минут через десять после включения?

[Борисович]

очень горяч

И что?
