Осциллограф,маленький,на лампах

[Борисович]

Новый,очень старый БРЕДО-ПРОЕКТ.
В середине 80-х подарили осциллографическую трубку 3ЛО1И.Тогда же возникла затея сделать на ней ИГРУШЕЧНЫЙ ОСЦИЛЛОГРАФ.Потом когда то и схема попалась,в Радио за 73 год,на лампах.Потом забылось.
Лет 10 назад случайно нашлись нужные лампы.Как то собралось необходимое.

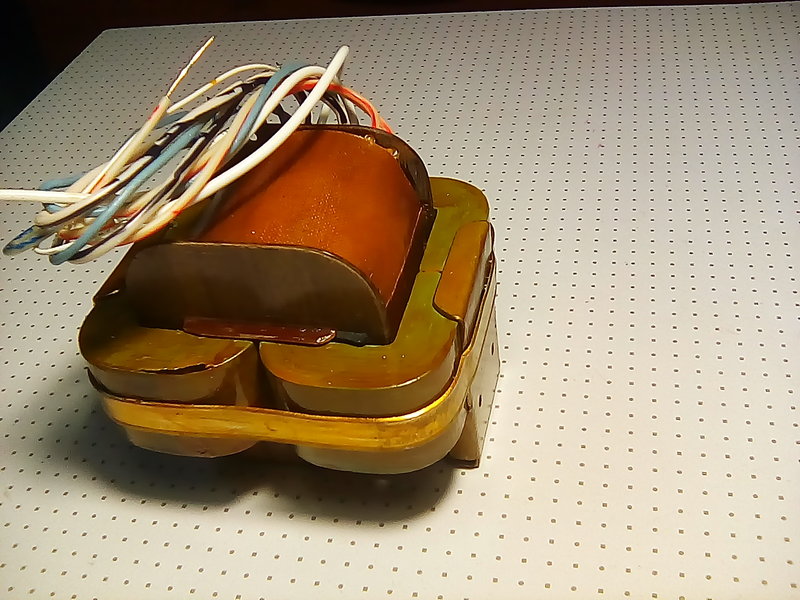

Трансформатор намотал когда на пенсию пошёл,из зелёного.Весьма нудное это дело - из зелёного трансформатора , делать какой нибудь другой.

После Нового Года решил,если сейчас не начать делать,на старости лет вообще не соберусь.
Посмотрел из чего делать.Большое железо в гараже,там холодно.Нашлось мелкое.Наверное хватит.
Размечаем,сверлим.

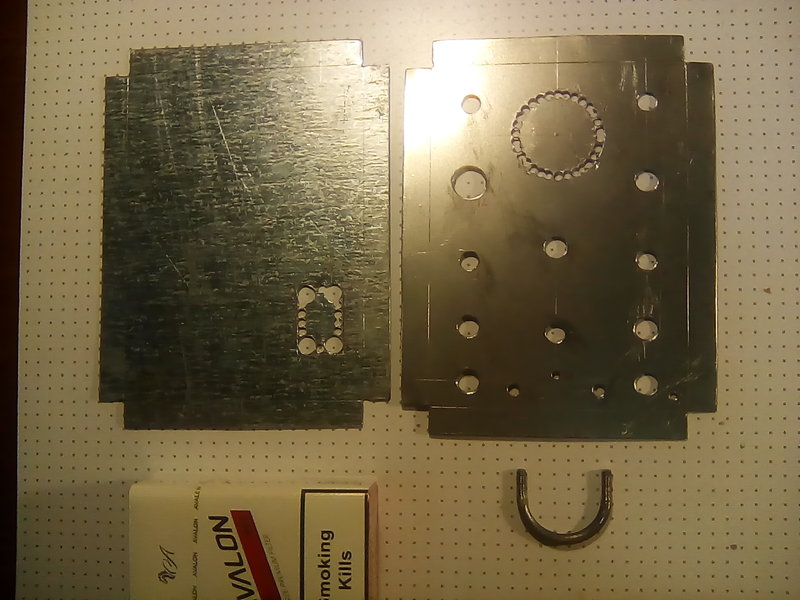

Картинка для Потапыча.Так выглядят железки после подготовки к гибке при помощи зубила.10 минут и почти без усилий.

Продолжение следует.Наводите критику,с особенности Глеб

[kuzmin]

На нувисторах надо собирать.
А курить вредно.
Давно одному дал справочник толстый по радиоприёмникам, он его так прокурил, пришлось выбросить.

[Глеб]

Наводите критику, в особенности Глеб

Чего сразу я-то?
Гнуть легче, надпилив маленькой болгаркой или гравером по линейке примерно на половину толщины листа. Гиб получится ровный и красивый.

[Борисович]

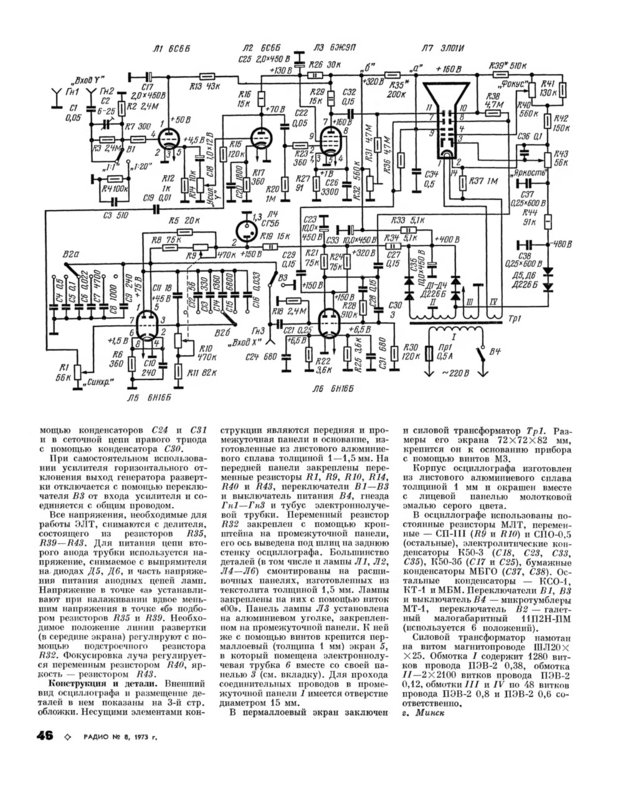

Схема.
Применения чего либо на ней не обозначенного,как то нувисторы,транзисторы,тиристоры,микросхемы не планируется.Схема будет тупо повторяться

[ДедФеном]

А монтаж навесной будет ?

[Борисович]

А монтаж навесной будет ?

Естественно навесной

[Глеб]

И тоже будет минимализм без надписей?))

[Потапыч]

Картинка для Потапыча.Так выглядят железки после подготовки к гибке при помощи зубила.10 минут и почти без усилий.

Не убедили, я бывший кандидат в мастера спорта по судоавимоделизму, и мне зубило, как часовщику, кувалда! Я больше склоняюсь к старому, хотя и утомительному прострагиванию резаком места изгиба. Получается очень ровно. Все таки от зубила видны следы несостыковки при ударах. Конечно потом на обратной стороне можно подравнять бархатным напильником, а остальное, зашпаклевать и потом вывести, но это столько гемороя... Я с недавнего времени, после хождения по форумам ювелиров, начал всевозможные отверстия, особенно сложной формы, выпиливать лобзиком. Очень быстро, с учетом того, что потом только надфилем подровнял и отличное отверстие. Пока пилю обычным ручным, еще со школьных времен, лобзиком, но в прошлом году отремонтировал электрический лобзик, простоявший более 10 лет в убитом сотоянии(такой достался)и скоро перейду на него.

[Борисович]

И тоже будет минимализм без надписей?

Глеб, А измерительные приборы - это техно-стиль,бытовуха такая тоже бывает. Мои примеры 40-ка летней давности

В приборах ручек много,без надписей можешь сам забыть,где какая

[Потапыч]

Борисович, По поводу надписей, есть у меня такой осциллограф, С1-116. Урод, за 30 лет существования, если включал раз десять, то это очень хорошо. Только в случае крайней необходимости, когда уже ничем другим, никак. Все ручки обозначены мнемографикой которая ни о чем не говорит и невозможно даже догадаться. Без инструкции по эксплуатации, невозможно даже луч найти. Так, что уж лучше надпись и как можно информативнее, что бы не гадать, а что это и зачем???

[Борисович]

Потапыч, часы,усилители и измерительные приборы - это как бы слишком разные вещи,с точки зрения пользования.В часах кнопками пользуешься не каждый месяц,в усилителе - всего несколько ручек,пользуешься одной,двумя.А в измерительных приборах их обычно много и большинством пользуешься при работе,поэтому там надписи обязательны.Это Глеб прикалывается

[kuzmin]

Всё таки лампы миниатюрные и навесной монтаж не удобен, я бы несколько дней потратил на рисунок печатной платы.
Или плат, выйдет красивее и технологичнее.

[ДедФеном]

Замечательная вещь , ничем не хуже платы , даже лучше:

[Сцилли]

Кажись, у этого осцилогробика есть продолжение, в смысле улучшения. Кому-то подарил 3ЛО, осталась 8ЛО29И, может и соберу на ней, если вдохновление будет. ДедФеном, планка хороша, ей бы шаг побольше. Две таких планки напротив друг - друга и почти все детали на них.

[Потапыч]

Борисович, Я имел ввиду, только приборы. Никогда не приходило в голову делать надписи на часfх,, хотя вру, те, что теще дарил, по одной букве подписал, но там еще была и установка будильника. Обычно вверху, установка секунд, минут, часов, по очереди, внизу, сброс. Даже на ощупь легко находятся, это по поводу зрения, а относительно усилителей, то во многих Hi-End, надписи вообще отсутствуют, за исключением задней стенки, да бы не портить вопиющий минимализм... Причем, в очень дорогих, десятки тысяч $.

[Борисович]

у этого осцилогробика есть продолжение, в смысле улучшения

Полагаю насчёт гробика,это слегка неподумавши.Насчёт улучшения этого - тоже.На 8ЛО29 можно сделать нормальный осциллограф,хоть на лампах,хоть на транзисторах.Нормального размера.
Пример 79-го года.Стоит только наоборот.15 ламп,15 мгц

[Дядя Фёдор]

У меня в коллекции тоже есть маленький раритетный ламповый ослик

[Борисович]

У меня в коллекции тоже есть маленький раритетный ламповый ослик

Занятый.Ручек выше трубки не встречал.
Но у меня на картинке самоделка 79-го года.Летом как нибудь достану и сделаю картинки передней панели

[Потапыч]

Дядя Фёдор, Встречал подобный венгерский.
Борисович, они скорее не ручки, а под шлиц...

[Потапыч]

Интересная у вас затея! Я в школьные годы затеял сделать на такой 3ЛО1И, ТВ из "Радио" за 6х год, только на транзисторах. Но так и не запустил, не получалось со строчной разверткой, а подсказать было некому. А микроминиатюрные лампы, занятные. Я что то из приборов собрал на них. Была описана серия приборов на таких лампах в начале 6х годов. Собрал микшер и двухточечный унисон для ансамбля, из того же "Радио".

Пример 79-го года.Стоит только наоборот.15 ламп,15 мгц

Ну вы силен! Мой осциллограф на лампах, включая трубку, был на 4 лампах и я считал, что это много... и с 500 кГц уже начинался завал. Да, входной вертикального на 6С51Н или 52Н, как в С1-65 или 6С63Н, как в первых В3-38, было бы очень неплохо и большое усиление и малые габариты и малая входная емкость, но греется, хорошо, и отступление от схемы. оригинала..

[ДедФеном]

У меня в коллекции тоже есть маленький раритетный ламповый ослик

Немецкая версия ЛО-70
http://www.rw6ase.narod.ru/00/prib/lo70.html

[Дядя Фёдор]

Дядя Фёдор, Встречал подобный венгерский.
Борисович, они скорее не ручки, а под шлиц...

Их можно и рукой крутить, они выступают

[Потапыч]

ДедФеном, Понятно, а я подумал, к чему немецкая версия. У меня с иголочки ЛО70 пылится на полке.

[Потапыч]

Их можно и рукой крутить, они выступают

Понятно, но меньшего размера и под шлиц.

[Дядя Фёдор]

Кстати, попался в мою коллекцию набор конструктор для самостоятельной сборки осциллографа.
И схема есть, если кому интересно.

[Борисович]

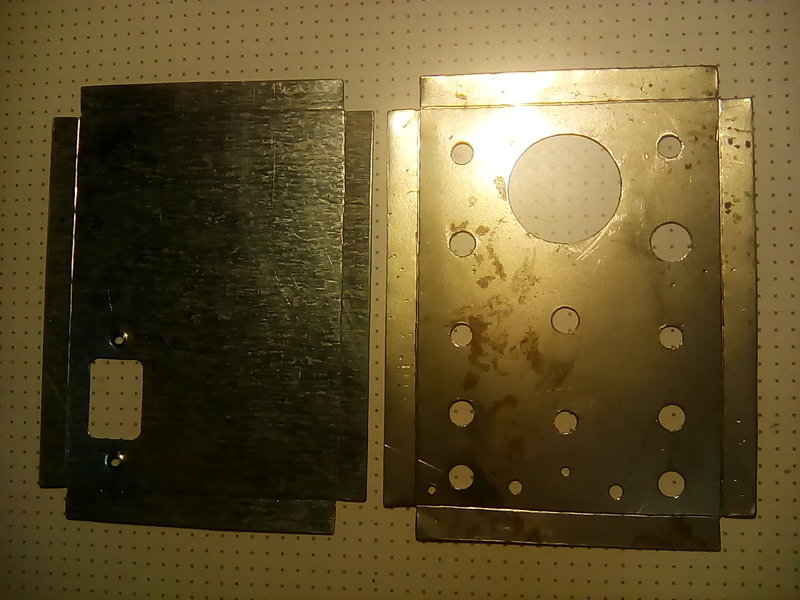

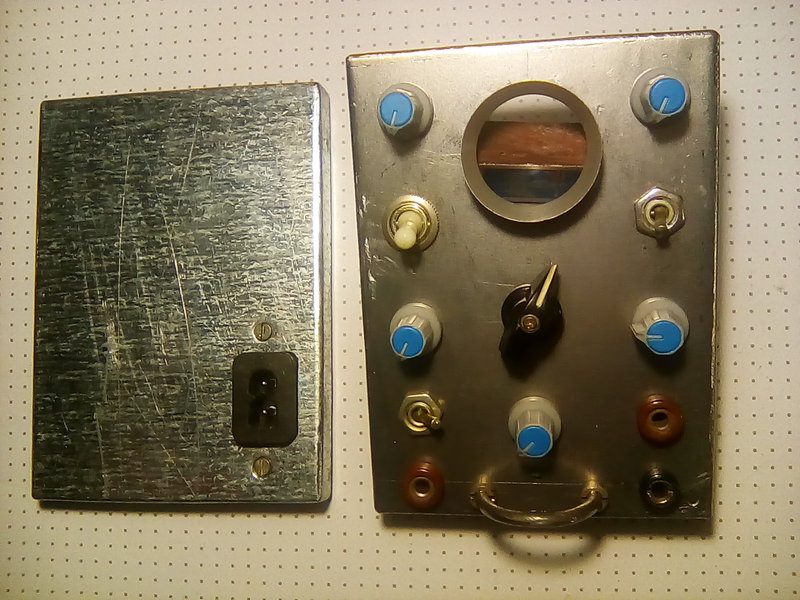

Загнул переднюю и заднюю панели.Подогнал и установил,то что на них должно быть.Передняя из железки 1 мм,задняя из древней оцинковки 0,8 мм.
Потапыч, обошлось без штаклёвки и почти без напильника.
Резаком пользуясь только для современной оцинковки 0,45-0,55 мм и цветмета.Кстати,Вы про лобзик ручной писали,а где пилки по металлу берёте?
Глеб, .А болгаркой прорезать на половину глубины - это только если 3-4 - ку кувалдой гнуть.А гравёром - только камни тратить.Пилю им только если советским алмазным диском стёкла для часов из матриц от TV.
Дальше- экран трубки.Тубус сделали когда то давно.А про экран тогда не подумал.Теперь размышляю,как его сделать на основе пластиковой трубы

Продолжение следует.Наводите критику дальше,особенно Глеб

[Борисович]

конструктор для самостоятельной сборки

Солидный конструктор,10 ламп.Это серьёзно.
А там что, 7-мь переключателей на панели?А какого он примерно размера?

[Shuare]

Дальше- экран трубки.Тубус сделали когда то давно.А про экран тогда не подумал.Теперь размышляю,как его сделать на основе пластиковой трубы

Экран - из водопроводной трубы. Он должен быть магнитным

[Дядя Фёдор]

Не маленький 219 x 359 x 406 mm
По схеме я насчитал три переключателя, остальные переменники.
Сам он в принципе рабочий,, но труба уже еле светит.

[Борисович]

Экран - из водопроводной трубы

Это экран у маленького осциллографа,который на картинке выше - из водогазопроводной трубы 2" ,со станочной обработкой.А сейчас с ней - никак. А просто труба 1 1/4" без обработки как то несколько монструозна,для трубки 3ЛО

[Борисович]

Не маленький 219 x 359 x 406 mm

Конструктор по любому солидный.
А незнаете ,этот конструктор - он как: это был чисто набор отдельных деталей или как- нибудь уже собран по блокам и купившему надо было просто их спаять ,свинтить и заработает.И каких он примерно годов

[novosibiretc]

А просто труба 1 1/4" без обработки как то несколько монструозна,для трубки 3ЛО

Из пивной банки экран паяется, которая не алюминиевая или из консервной.

[Дядя Фёдор]

Я думаю паяли сами, канифоль не смытая. продавался набор и готовый.
Набор стоил 599 дойчь марок, а готовый на 100 марок дороже.
Год выпуска 1959-1965.
На одной фотографии видна рацуха, вместо кенотрона впаяны два диода.
Хотя нет,похоже что вместо высоковольтного диода, и странно, зашунтированы конденсаторами , а не сопротивлениями...

[Борисович]

Дядя Фёдор, весьма занятную Вы конструкцию показали,интересно было увидеть

[Дядя Фёдор]

Дядя Фёдор, весьма занятную Вы конструкцию показали,интересно было увидеть

Она кстати не единственная , есть ещё фуцкциональный генератор и ламповый вольтметр, тоже конструкторы. Если интересно выложу.

[Борисович]

Из пивной банки экран паяется, которая не алюминиевая или из консервной

novosibiretc, у Вас есть личный опыт изготовления осциллографов? И положительный,с точки зрения магнитного экранирования, опыт изготовления экранов осциллографических трубок из консервной банки?

[Дядя Фёдор]

Из пивной банки экран паяется, которая не алюминиевая или из консервной

novosibiretc, у Вас есть личный опыт изготовления осциллографов? И положительный,с точки зрения магнитного экранирования, опыт изготовления экранов осциллографических трубок из консервной банки?

Кстати, насчёт магнитного экрана в том же конструкторе

[Борисович]

Она кстати не единственная , есть ещё фуцкциональный генератор и ламповый вольтметр, тоже конструкторы. Если интересно выложу.

Естественно интересно.По возможности и с видом внутри.Допустим я про подобные конструкторы,особенно ламповые,в общем и не знал.
А может у Вас какие измерительные приборы самодельные есть.Тут про такое вообще мало.А у Вас судя по усилителю,уровень изготовления конструкций весьма высокий.
Да уж.В конструкторе экран весьма солидный.В виданых мною изнутри осциллографах то же

[Дядя Фёдор]

Не сильно много, промышленых хватает.
Вот фото есть испытателя транзисторов
И блоки питания у меня все самодельные

[Потапыч]

Дядя Фёдор, Да, настоящий осциллограф! У меня подобный есть где то тех времен С1-5, но он же промышленного исполнения. Вот молодцы! Сколько всевозможных приборов в виде конструкторов выпускала эта компания! Есть еще этой фирмы прибор для проверки конденсаторов(capacitor tester) IT-28, проверки аудиотрактов (signal tracer)IT-12 и много еще другого. Компания "Heathkit", несет в своем названии слово Kit, то есть набор или конструктор. Выпускались даже цветные ТВ, а сейчас выпускаются акустические системы в различной комплектации, причем очень дорогие, Hi-End усилители CD проигрыватели, тюнеры. У них даже конструкторы автомобилей и самолетов выпускают. Знакомый собирает оружие и потом продает, при этом неплохо харабатывает.

[Дядя Фёдор]

Насчёт лампоовых конструкции
Не знаю, может это надо отдельную ветку сделать...
Генератор.








И самое интересное, удивил серийный номер

[Дядя Фёдор]

Ламповый вольтметр

[Дядя Фёдор]

И ещё один конструктор лампового усилителя, который я покупал и делал в 2000ом году.
2 по 50 ватт, на EL34
К сожалению фирма ELV уже не выпускает таких наборов.

[Борисович]

Дядя Фёдор, серийный номер доставляет.
В генераторе есть обычный для тех времён термистор? Ну типа наших ТП6/2,ТП2/2.Или там как по другому сделано?
Ламповый вольтметр занятен.В те времена в радио
любительской литературе видел несколько описаний лампового вольтметра на одной лампе.Хотел такой даже сделать.Но сделал в результате на КП103.
А вот конструктор такой -это круто.Весьма необходимая штука для радиолюбителя тех времён

[Дядя Фёдор]

Да присутствует, хотел схему отправить, но пишет размер большой, сейчас уменьшу и отправлю

[Дядя Фёдор]

[Дядя Фёдор]

Я, когда после переезда лишился своей старой мастерской, делал генератор на лампочке. Очень хорошо получилось.

[Потапыч]

Дядя Фёдор,Конечно, на EL34, плохо звучать не должен...

[Потапыч]

Дядя Фёдор,
Да вот я что то вспоминаю, про лампочки на 110 В кажется и помнится не одна или ошибаюсь. А вот что за термистор. Я вакуумного не вижу...

[Борисович]

Да присутствует

А как нибудь на него указать можно?ТП6/2 и ТП2/2 - это типа лампы с октальным цоколем.Не увидел такой и поинтересовался
