Опознайте логотип кинескопа.

[Alex_52]

Доброго времени суток!

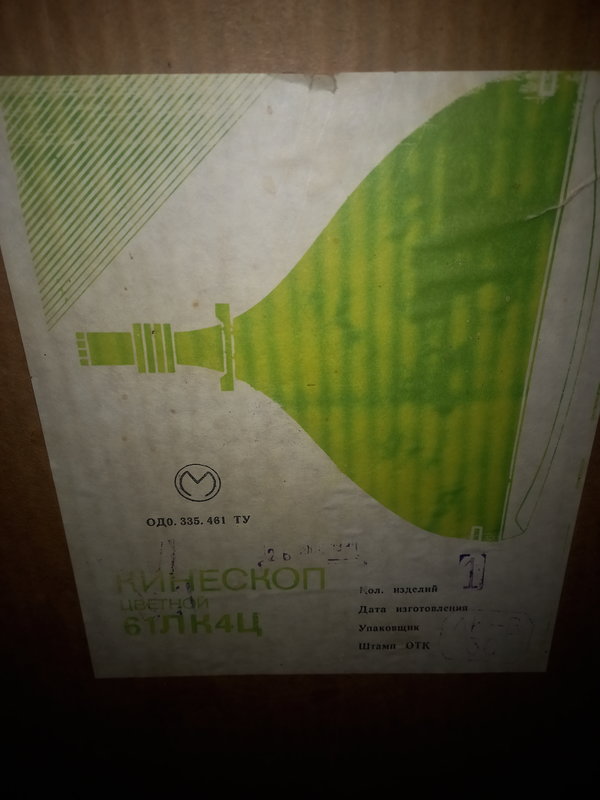

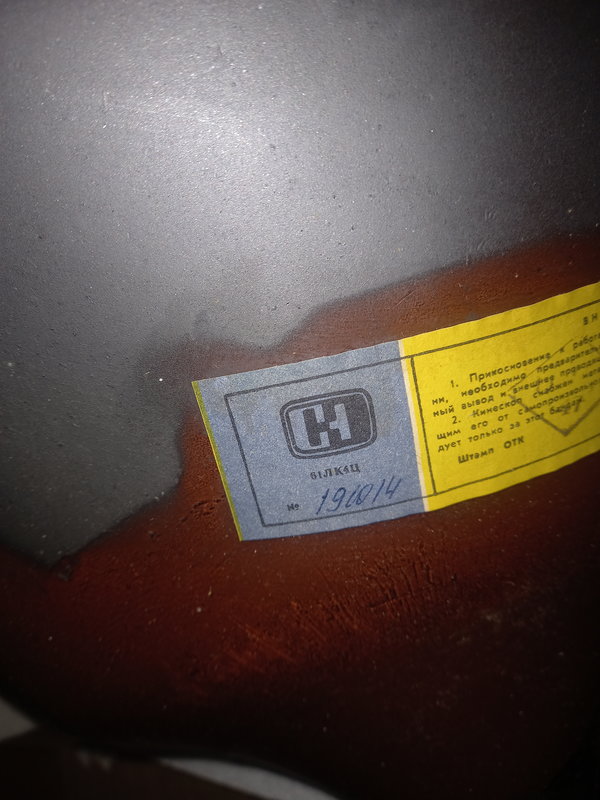

По случаю приобрел новый 61лк4ц. На коробке логотип МЭЛЗ, но на кинескопе был обнаружен неизвестный мне логотип:



Поиск в интернете результатов не дал...
Собственно год выпуска совпадает с коробкой: 1991.



Неужели МЭЛЗ в 1991 г.мог быть упаковщиком?
Возможно конечно, что коробка от другого кинескопа, но как-то странно.
Заранее спасибо!

[Юный техник]

Новосибирский завод "Экран"

[Alex_52]

Благодарю Вас. Вы что нибудь можете сказать о качестве выпускаемых ЭЛТ данным предприятием?

[novosibiretc]

Завод "Экран" так и не освоил выпуск цветных кинескопов. Вообще, он занимался чем угодно, только не улучшением основной продукции. Социалка и прочая партейно-идеологическая деятельность распыляла и без того скудные силы и средства. Итог: за небольшим исключением, производство "цветной" стеклотары.
http://promnsk.edu54.ru/IV.9.1.Истоки

[nikmiller]

Alex_52,
Это Новгородское ПО "Элкон". Я там работал на участке горячих операций цветной линии

[novosibiretc]

nikmiller, Вот это больше похоже на истину.

[nikmiller]

novosibiretc, Возможно этот экземпляр я держал в руках, эх - ностальгия

[Юный техник]

Alex_52,
Это Новгородское ПО "Элкон". Я там работал на участке горячих операций цветной линии

Да, вероятно я был неправ. Руководствовался этим перечнем:
http://madelectronics.ru/book/prominfo/ ... 39-318.htm
и некоторыми косвенными данными...
Интересно - Элкон как-то вольно обращается со своим логотипом - то в круге, то в прямоугольнике, то в экране

[nikmiller]

http://ic-info.ru/proizvoditeli/
http://ic-info.ru/proizvoditeli/4757/

[Alex_52]

Увы все напрасно: обрыв катода одной из пушек.

[ДедФеном]

Значит кинескоп не новый , коробка была от нового , и после замены в неё старый положили , частое явление. Если же он чистый возможно это заводской брак и телевизор с этим кинескопом на заводе не прошёл контроль , был уценён и продан как нерабочий , после чего кинескоп сразу был заменён.

Кстати у нового кинескопа должен быть защитный колпачёк на цоколе.

[Shuare]

Увы все напрасно: обрыв катода одной из пушек.

Ну вроде были решения - как с некоторым ухудшением использовать такие трубки...

[novosibiretc]

Высоким напряжением с ограничением тока сделать разряд в промежутке обрыва. Чем чёрт не шутит, а вдруг замкнёт! Ток в катодах копеечный, достаточно высокоомной "сопли". Как думаете, а?

[Sulphur]

Ток в катодах копеечный, достаточно высокоомной "сопли".

Зато нить/нити накала их хорошо греет...

[Shuare]

Высоким напряжением с ограничением тока сделать разряд в промежутке обрыва. Чем чёрт не шутит, а вдруг замкнёт! Ток в катодах копеечный, достаточно высокоомной "сопли". Как думаете, а?

Нее, там что-то с изолирующим трансом по накалу и использование накала в качестве катода, если не путаю
Вот тут (примерно посередине текста)https://sa-mods.ru/rabota-kineskopa-s-o ... kopov.html

[Alex_52]

Значит кинескоп не новый , коробка была от нового , и после замены в неё старый положили , частое явление. Если же он чистый возможно это заводской брак и телевизор с этим кинескопом на заводе не прошёл контроль , был уценён и продан как нерабочий , после чего кинескоп сразу был заменён.

Кстати у нового кинескопа должен быть защитный колпачёк на цоколе.

Кин новый- колпачок и паспорт на горловине
Токи термоэмиссии исправных пушек около 180мкА.

[Alex_52]

Высоким напряжением с ограничением тока сделать разряд в промежутке обрыва. Чем чёрт не шутит, а вдруг замкнёт! Ток в катодах копеечный, достаточно высокоомной "сопли". Как думаете, а?

Обрыв обнаружен визуально, ленточный проводник будто отгоревший.. Промежуток несколько миллиметров- наврятли прострелится.

[Sulphur]

Туда только около 30-40 кВ подавать...

[Shuare]

Обрыв обнаружен визуально, ленточный проводник будто отгоревший.. Промежуток несколько миллиметров- наврятли прострелится.

Ну тогда только по накалу управлять, как я писал

[novosibiretc]

Не стоит овчурка выделки. 4Ц ходовых ещё навалом. Вот пятёрок и троек не найти.

[Sulphur]

Так пятёрки славятся низким качеством, вроде как...

[Alex_52]

Обрыв обнаружен визуально, ленточный проводник будто отгоревший.. Промежуток несколько миллиметров- наврятли прострелится.

Ну тогда только по накалу управлять, как я писал

Я и раннее расматривал этот способ, но вопрос в качестве изображения, стоит ли оно того..
А какую лучше схему применить относительно УПИМЦТ?

[Sulphur]

С УПИМЦТ, наверно, сложнее. Если не ошибаюсь, то там сигналы основных цветов получаются до кинескопа, подаются на катоды.

[Shuare]

Я думаю - точно так же. Там в тексте есть рекомендации про катодный повторитель. Значит в УПИМЦТ должен быть эмиттерный повторитель

[Alex_52]

Есть хорошие новости: ленточный проводник катода упал на накал- это видно визуально, и удалось получить ток 300мкА.
Теперь задача проще реализуема.
