Опознайте детали и комплектующие

[Shuare]

Здесь мы можем видеть обычную ручку и клювики...

Ну лично я - ну ничего не вижу. Сфотографировали бы нормально...

[владлен]

Кто знает

На фото не видно никакой рукоятки - в кучу все свалено. Обратитесь в какую-нибудь лабораторию, где есть дозиметр. Если это так важно. Если там это и есть - то фигня. В руки брать можно.

[Shtreder]

Shuare, там в обведенной области ручка сфотографированная с нижнего ракурса, но при этом видно отверстие заполненное краской, обычно делают углубление только сверху, а тут прям насквозь... Обычно много краски нужно для активизации спд, чтобы быстро не "садилась", но это не точно)

[Mihail-1]

Shtreder, скорее всего светомасса, но светомасса это не всегда радиация.

[Александр Хрисанов]

там в обведенной области ручка сфотографированная с нижнего ракурса

А можно нормально сфотографировать?

[Mihail-1]

Тут четкое фото не обязательно, суть понятна - светомасса в сквозном отверстии. Это не редкость

[Shtreder]

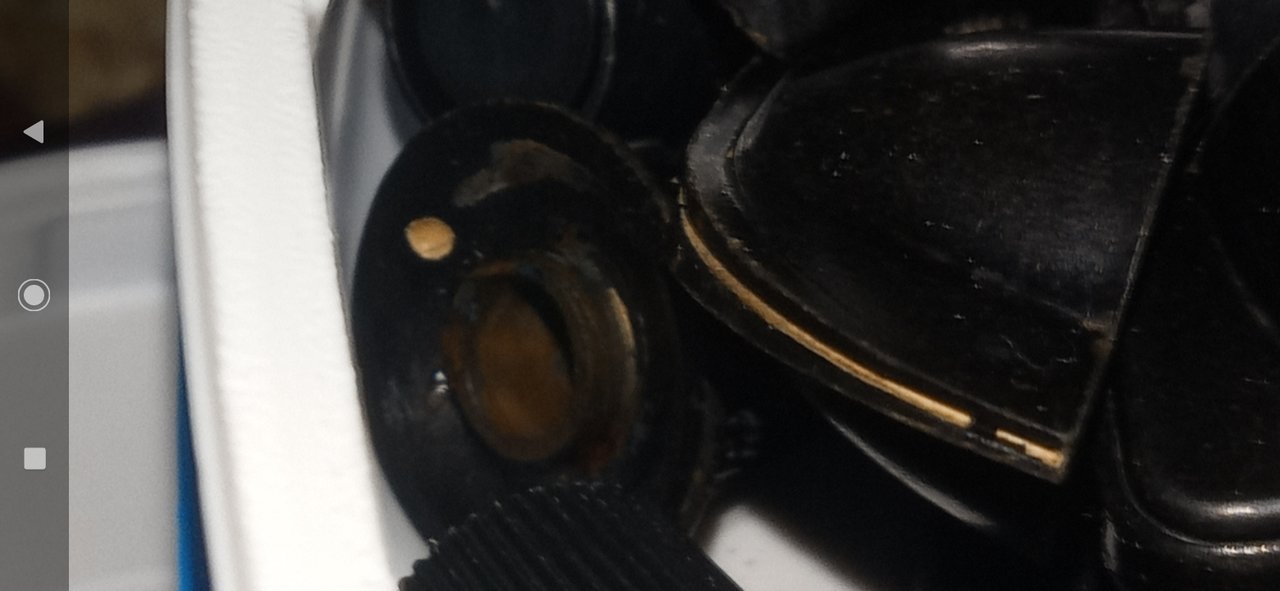

Александр Хрисанов, Shuare, владлен, вот приблизно, если надо сфоткаю с лицевий стороны
Сравнил с цветом пожелтевшей краски на Ц-20, вроде тоже самое, но это не точно

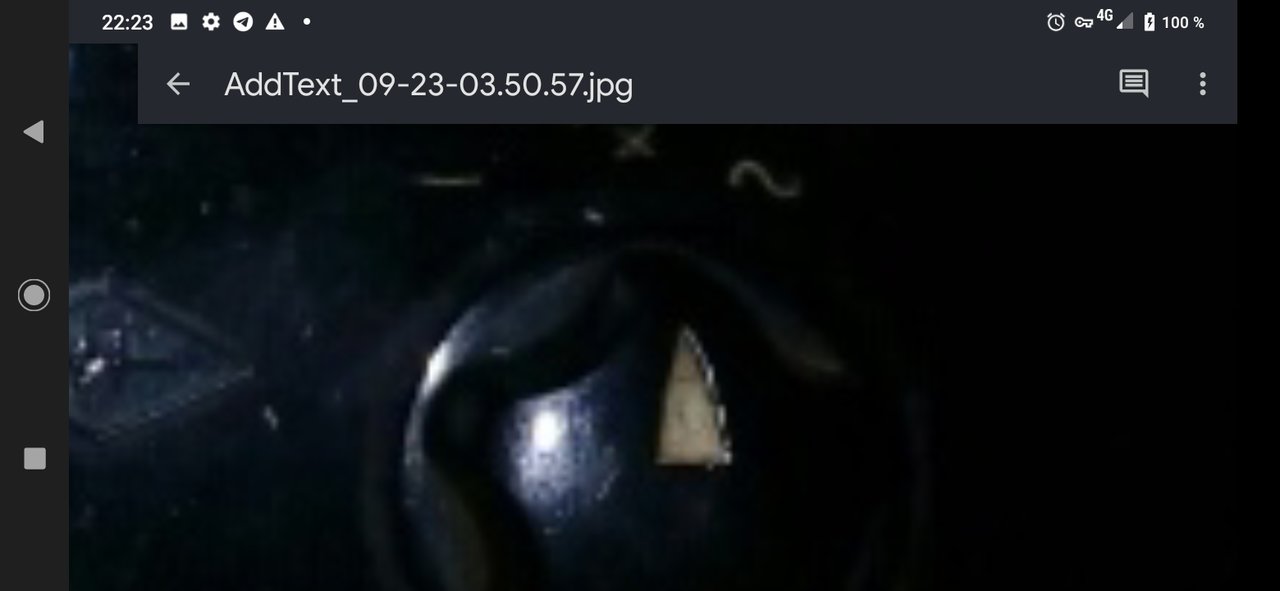

На других моих приборах такие же ручки без точки, с точкой нашел в сети, но цвет не разобрать

[Shtreder]

Mihail-1, мне один человек из телеги в беседе посвященной РХБЗ что это светомасса, но нерадиоактивная, а то что не светится, так это за давностью лет испортилась
Как он это определил хз

[Mihail-1]

Shtreder, Светомасса разная есть,Вы видно в кабине самолета никогда не сидели....подсветку сделайте она и засияет
https://rt21.getbb.ru/viewtopic.php?f=3 ... 8#p2385063

[Shtreder]

Mihail-1, вот на http://www.radioscanner.ru/forum/topic19470.html ручки от р-104, цвет точь в точь как мои, стремно

[ДедФеном]

Та светомасса что с радием давно уже не светится , зато фонит по 800мкрн и выше. Поднесите ручку к лампочке и выключите свет , если оно зарядится светом и будет светится какое-то время а потом потухнет - это фосфор он безвреден. Это характерно например для шкалы дозиметра ДП-5.

[Shtreder]

ДедФеном, их обнаружил в куче деталей которые подарил старший радиолюбитель, после того как помыл с Фейри и высушил, вроде не светились

[Oleg456]

Если опасаетесь, или боитесь выкиньте и не ломайте голову, а то вдруг, а уже поздно.

[Mihail-1]

Есть спецы по намоточным станкам? Стоит на дальнем складе вот такой. Скажите, его реально разобрать и
"в сумке" вынести??? И вообще оно того стоит? Фото тилько такое смог сделать.

[Vygandas]

Mihail-1, Это что то СРН-0,5
Если он полный то там огромный стол со станиной. Но в принципе можно обойтись без него сделав самому управление на современной базе.
Чертежей на это в интернете полно , например https://www.drive2.ru/b/533007778969551202/

[kuzmin]

Первый трансформатор был намотан на таком в 69-м году.
Несколько лет назад приобрёл такой, домой привёз полностью собранный, установил, работает хорошо.
Если брать только верхнюю часть, то лучше со столом, меньше работы по сборке, это уже Вам решать и возможность выноса.
Лучше договориться забрать целиком или выкупить.

[Mihail-1]

Первый вопрос : как радиостанция называлась , от неё у меня остался только блок в переменным кондером .
Прошу прощения, похоже сам нашел в компе фото блока откуда снимал - это от Р-809М, вот фото этого блока А5

И второй вопрос: для чего у него в двух секциях переменного конденсатора (первая и вторая справа на первом фото и слева на втором) крайние лепестки имеют расходящуюся форму. В башке свербит мысль про логарифмическую характеристику, но она достигается, как я помню, формой лепестков, хотя, могу ошибаться.

[Shuare]

для чего у него в двух секциях переменного конденсатора (первая и вторая справа на первом фото и слева на втором) крайние лепестки имеют расходящуюся форму.

Если Вы про то, что они разогнуты влево-вправо - то это подгонка разных секций КПЕ под одинаковую емкость, частоту итд. В общем - какое-то сопряжение. Форма лепестков определяет прямоемкостную, прямочастотную или прямоволновую характеристику шкалы (а вот логарифмическую - не встречал)

[Mihail-1]

Shuare, залез в интернет и вот что нашел
логарифмический (средневолновый) — с постоянным по всей шкале изменением емкости, приходящейся на 1° угла поворота ротора.

[Shuare]

Shuare, залез в интернет и вот что нашел
логарифмический (средневолновый) ...

Погуглил. Не понял: чем отличается "прямоемкостный — с линейной зависимостью между углом поворота и емкостью"
и
"логарифмический (средневолновый) — с постоянным по всей шкале изменением емкости, приходящейся на 1° угла поворота ротора."
Вот сижу, перечитываю - ну по мне это одно и то же - "линейная зависимость" и "постоянное изменение... на 1 градус"

[Mihail-1]

1.Очень знакомая конструкция, но вспомнить не могу. От чего регуляторы?


2. Помню, вроде с магнитофона какого-то лампового снимал трансформатор, но могу ошибаться.



3. Озадачил друзей по поводу разноцветных лампочек на светомузыку
viewtopic.php?f=5&t=108844
теперь тащат все подряд .
Вот такие принесли на 12В, но меня заинтересовали патрончики под лампочки. Откуда они???

[Anryz4]

1.Очень знакомая конструкция, но вспомнить не могу. От чего регуляторы?

http://rw6ase.narod.ru/index1/mag_ml/mg ... a211s.html

заинтересовали патрончики под лампочки. Откуда они???

Самогон.

[Pedro]

1.Очень знакомая конструкция, но вспомнить не могу. От чего регуляторы?

http://rw6ase.narod.ru/index1/mag_ml/mg ... a211s9.jpg

[Mihail-1]

Даже не представляю как можно такие "лампочки" распознать...
1.неонки???



2. что может быть так запаковано?



3. ну и главное, вот такой пакетик в ЗИПе лежал - ни одной буковки не вижу . Что это может быть

[Vygandas]

Mihail-1,
1. Неонки ИНС-1 и тиратрон ТХ3Б
2. Не понятны размеры , может быть и стабилитрон и тиратрон
3.Неонки ИН-3

[Борисович]

То что из ЗИПа на ИНС-1 сильно похоже.
Которые справа светят.
В некоторых УЛПЦТ встречались.

[Mihail-1]

спасибо!!!

[Mihail-1]

ИНС-1 опознаны на первом фото, , а там внутренняя структура абсолютно другая и светит неонка п.1 в торец, а те, что в пакете - в бок

[Mihail-1]

ЖГУТ

Что за жгут на фото, хотелось бы знать где такие разъемчики использовались


САМОДЕЛКА №1



САМОДЕЛКА №2



ФОНАРИК
От чего такой прожектор?



БП
От чего БП122? Вот такой




РУЧКА
от чего?




КОЛОДКА
с предохранителем от чего?




ЧТО ЭТО???
и от чего

1.



2.

[atoll]

ИНС-1 опознаны на первом фото, , а там внутренняя структура абсолютно другая и светит неонка п.1 в торец, а те, что в пакете - в бок

У ИНС-1 в торце хорошо оптическая ЛИНЗА наблюдается! Должно было навести на определенные мысли, если немного поразмыслить.

[Alexmax]

От чего такой прожектор?

Похож на фонарь подкапотный от Волги/Уаза/Зила.

[Alexmax]

От чего БП122? Вот такой

От калькулятора Искра - 122.
http://ixbt.photo/?id=photo:324692

[tonwagen]

КОЛОДКА
с предохранителем от чего?

От телевизора - похожа, как на Рубин 102

[Anryz4]

ФОНАРИК
От чего такой прожектор?

https://baza.drom.ru/novosibirsk/sell_s ... 65047.html

Похож на фонарь подкапотный от Волги/Уаза/Зила.

в них железяка
https://automagazinufa.ru/plafon-podkap ... -pod-vint/

[Pedro]

ЖГУТ

Что за жгут на фото, хотелось бы знать где такие разъемчики использовались

От ЦВМ Пламя

[Mihail-1]

Pedro, спасибо, Вы, как обычно, в точку....я даже понял теперь где это пламя стояла

[Mihail-1]

Тип резисторов???

[Shuare]

Тип резисторов???

УЛИ или БЛП. Дальше - по маркировке разбираться

[Vygandas]

Тип резисторов???

БЛП , улучённый вариант резисторов ВС , для применения основном в измерительной технике
http://www.155la3.ru/blp.htm

[Mihail-1]

Спасибо, разобрался, это БЛП

[Петр Васильевич]

Тип резисторов???

УЛИ или БЛП. Дальше - по маркировке разбираться

Никогда не встречал УЛИ серого цвета, а БЛП зелененьких.

[Shuare]

Никогда не встречал УЛИ серого цвета, а БЛП зелененьких.

Попадались (правда - редко) УЛИ серые.

[Mihail-1]

Может кто по ручке опознает от какого приемника кондёрчик

[Vygandas]

Может кто по ручке опознает от какого приемника кондёрчик

КПК-2 переменный конденсатор ставили в основном в приемники конструкторы. Да и ручка ничего общего с ним не имеет так как угол настройки такого конденсатора только 180 градусов.

[Леонидович]

Что за деталь? Понятно, что это какой-то фотоэлемент, но такое впервые вижу. Что это?

Встречал такие в щитовых гальванометрах со световым указателем.
Там они использовались для регистрации достижения предустановленного уровня сигнала и позволяли организовывать некую автоматику.
Располагались в районе шкалы на подвижной ленте, что позволяло регулировать уровень срабатывания.

[Mihail-1]

так как угол настройки такого конденсатора только 180 градусов

Покрутил сейчас - крутится на 360...

[Леонидович]

Да крутится он как угодно - у него нет ограничителя поворота, он же подстроечный, но рабочий угол у него 180 градусов.

[Sve.]

1.Очень знакомая конструкция, но вспомнить не могу. От чего регуляторы?


2. Помню, вроде с магнитофона какого-то лампового снимал трансформатор, но могу ошибаться.



3. Озадачил друзей по поводу разноцветных лампочек на светомузыку
viewtopic.php?f=5&t=108844
теперь тащат все подряд .
Вот такие принесли на 12В, но меня заинтересовали патрончики под лампочки. Откуда они???

Похожи на регуляторы уровня записи от магнитофона Электроника-211 стерео...

[Mihail-1]

Генератор самоделка начала 80-х (в 81 я в армию на 27 лет ушел).
Помогите опознать по какому журналу этот генератор делал. Облазил много журналов радио, но не могу вспомнить



Корпус тоже "из журнала" мастерил

[vladnik]

Mihail-1, Так видно только блок питания стаб.
Сам генератор виден с трудом.
