Прошу опознать трансформаторы

[nomo]

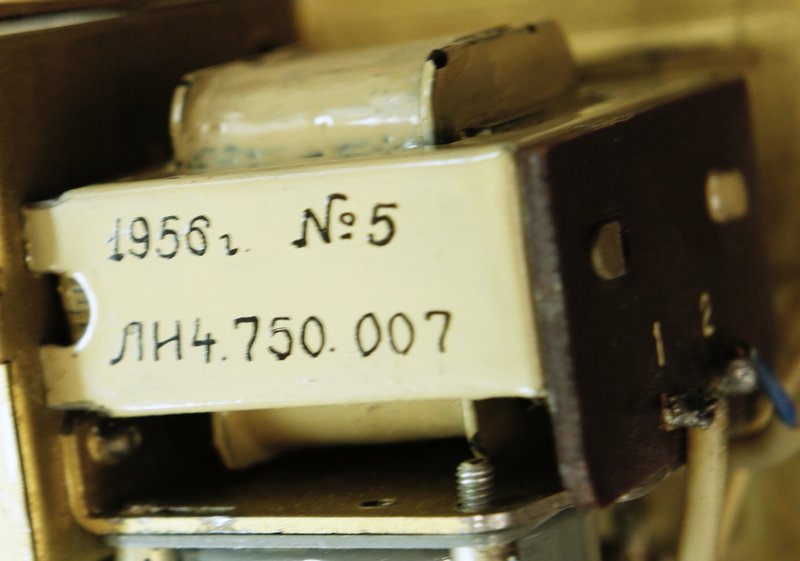

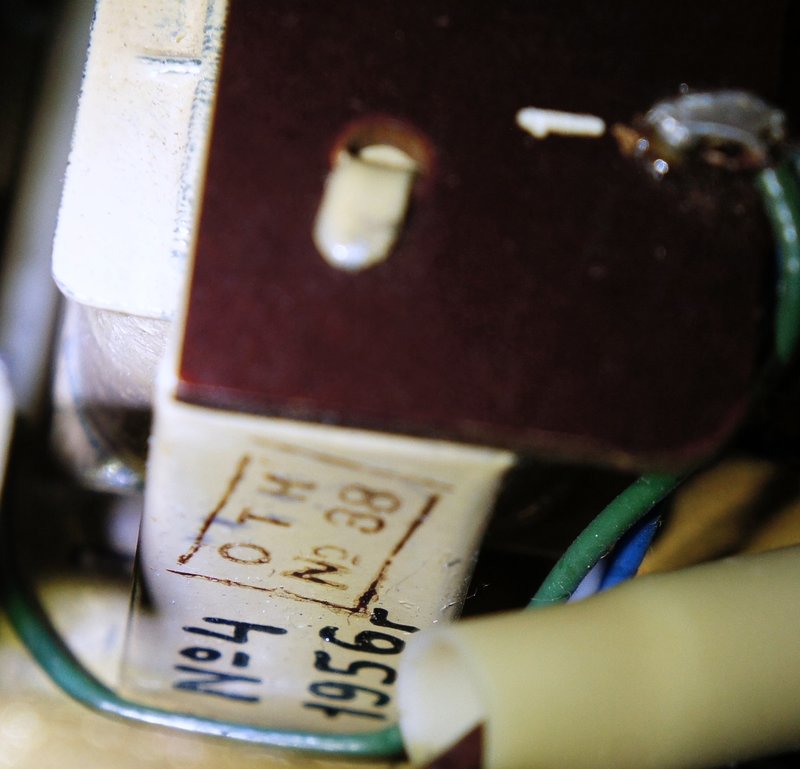

Прошу опознать трансформаторы 1956 года. Трансформаторы установлены в несерийном катушечном магнитофоне заводского производства. Может быть кто-то встречал подобные в другой аппаратуре? Трансформаторы разные, силовой, выходной, дроссели, но выполнены в одном стиле. Корпус залит краской кремового цвета. Наверху контактная площадка. У всех маркировка начинается с букв "ЛИ". На фото ниже не все трансформаторы имеющиеся в магнитофоне. Некоторые сложно сфотографировать из-за плохого доступа.

[Vygandas]

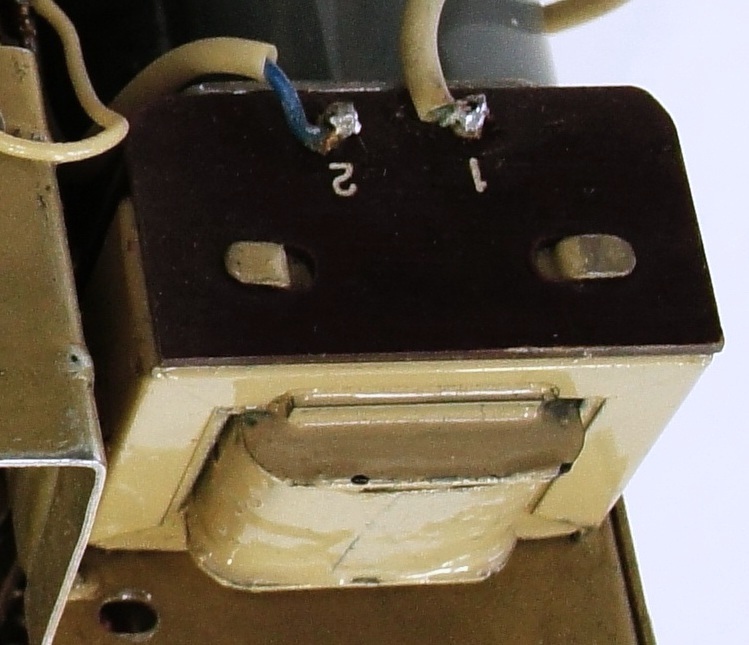

Если только два контакта, то это просто дроссель !
По общим таблицам - дроссель до 22 000 Гц, ток до 0,5 А
Изделия сколько то унифицированные, по годам и литере ЛИ должно навести на изготовителя, но надо иметь такие бумаги ...

[nomo]

Если только два контакта, то это просто дроссель !

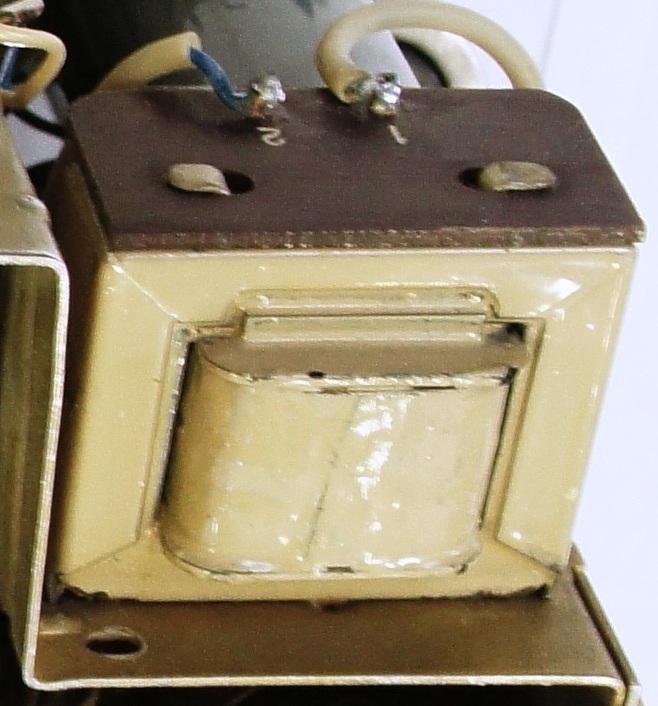

Спасибо. Да, это дроссель, его было проще всего сфотографировать. Меня интересует кто производил? Выполнено на большом заводе, скорее всего такие дроссели и трансформаторы ставили в различную аппаратуру, может кто-то где-то встречал подобные? Хотелось бы узнать какой завод производил.

[Vygandas]

Я что-то похожее видел, но все помнить невозможно. Напишите маркировку трансформаторов, может ясней будет.

[nomo]

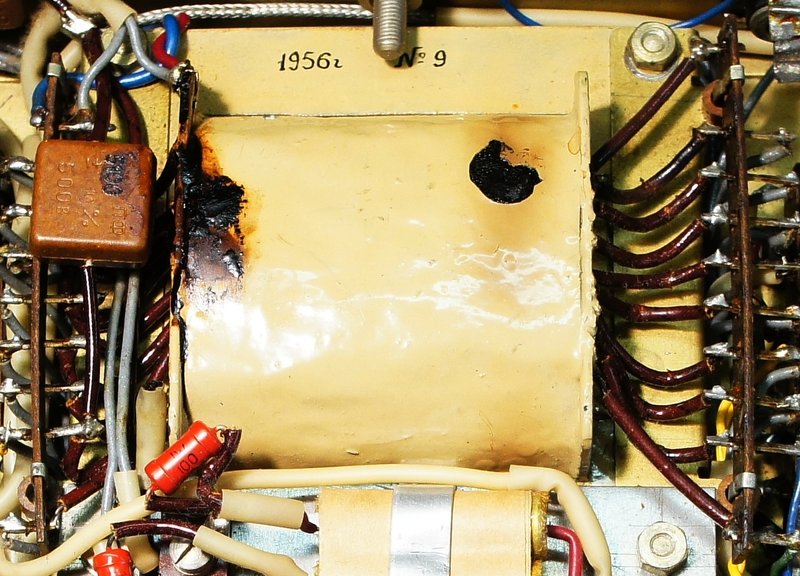

Вот силовой трансформатор

[nomo]

Напишите маркировку трансформаторов, может ясней будет.

Нет маркировки. Всё, что есть из надписей - на фото.

[Борисович]

Было несколько так покрашеных трансформаторов из древних приборов КИП покрашеных муаром.Но за давностью лет не могу вспомнить ,какие это были приборы

[Serjio]

У всех маркировка начинается с букв "ЛИ".

Децимал ЛИ принадлежит «НПО «Альтаир». Из известных изделий этого завода ЗРК С-300.

[Пентатоник]

Название "Альтаир" у института появилось только в 1972 году. в 1956 году это был НИИ-10.

[Sulphur]

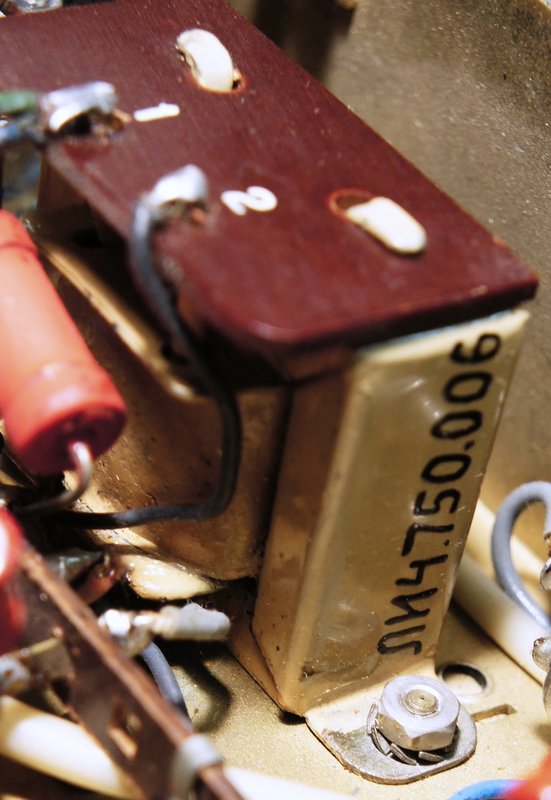

А разве такие "шайбы гровера" (не знаю их правильного названия) у нас были в то время? Видел только в импорте (не того времени, конечно).

[Борисович]

В справочнике начала 60-х годов обычные пружинные шайбы ( те которые гровер называют) проходят по ГОСТу от 61 года.А такие шайбы называются пружинными (стопорными) с внутренними и наружными зубцами,проходят по ведомственной нормали.Так что получается были

[Sulphur]

Наверно в бытовухе не применялись. Нигде там их не видел.

[Serjio]

в 1956 году это был НИИ-10.

Если это для меня, то я в курсе. Написал последнее название предприятия перед его закрытием.

А разве такие "шайбы гровера" (не знаю их правильного названия) у нас были в то время?

Поражаете вы всегда меня своими вопросами...и предположениями...
А с чего вы взяли что устройство, в котором стоят эти дроссели изготовлено в 1956 году? Естественно что оно изготовлено гораздно позднее и шайбы эти скорее всего импортные (и вероятнее всего из USA) примерно начала 70 -х годов.

[nomo]

А с чего вы взяли что устройство, в котором стоят эти дроссели изготовлено в 1956 году?

Самая молодая деталь 01.1957 год. Изделие скорее всего в начале этого года и было создано. Вся схема собрана на МЛТ, что в бытовухе того времени не встречал, тем более ламповой. Трансформаторы залитые краской в 1956 году в бытовухе не применялись. Тут по всему видно мощное производство, скорее всего даже военное, т.к. на конденсаторах штамп военной приёмки. У такого предприятия как НИИ-10 был доступ к современной элементной базе и к подобным метизам. Где бы посмотреть табличку децимальных номеров по состоянию на 1956-1957 г.? Может есть скан странички?

[Serjio]

Вся схема собрана на МЛТ

На них тоже есть год выпуска.
То что на деталях старые года выпуска, не говорит о том что это изделие сделано именно в этом году. Скорее всего просто собирали из неликвидов.

Где бы посмотреть табличку децимальных номеров по состоянию на 1956-1957 г.?

Децимальный номер выдаётся предприятию раз и навсегда и от года это не зависит.

Может есть скан странички?

Там страничек много.

Тут по всему видно мощное производство, скорее всего даже военное, т.к. на конденсаторах штамп военной приёмки.

Ну разумеется военное...ракеты же абы где не делают...

У такого предприятия как НИИ-10 был доступ к современной элементной базе и к подобным метизам.

К элементной базе да был разумеется, а вот к импортным метизам не было. Там и гайка тоже импортная и скорее всего и винт тоже импортный. У штатовских винтов шаг резьбы был другой и к нашим гайкам они не подходили.
И ещё... если бы это собирали в 1956 году и на заводе, то места крепления силовых деталей должны быть залиты краской.
Также в шасси устройства видны лишние отверстия. Устройство с лишними отверстиями ВП не пройдёт, да и не будут на заводе делать просто так отверстия. Так что устройство ваше кустарного производства, но сделано в заводских условиях из того что было под рукой.

[nomo]

Serjio, возможно и так. А что означает цифра после децимала "ЛИ"? Например, в изделии есть ЛИ3, ЛИ4, ЛИ5.

[Pedro]

А что означает цифра после децимала "ЛИ"? Например, в изделии есть ЛИ3, ЛИ4, ЛИ5.

https://djvu.online/file/sv9NrsALNGNl8

[nomo]

Pedro, спасибо большое. Буду изучать.

[Петр Васильевич]

По вопросу использования пружинных шайб.
В американской лендлизовской радиоаппаратуре широко применялись пружинные шайбы с внутренними и внешними зубцами. А это техника второй половины 30-х годов и позднее.
В советской военной и специальной аппаратуре предохранение от самоотвинчивания предусматривалось либо использованием пружинных шайб, либо фиксацией различными лакокрасочными материалами.
Выбор был за конструктором, в зависимости от требований заказчика к ремонтопригодности аппаратуры и условий её эксплуатации.

[nomo]

У меня сейчас нет под рукой этого магнитофона, но по фотографиям я посмотрел, контактные шайбы стоят только на этом дросселе. Вся остальная конструкция без контактных шайб. Можно допустить, что их поставили позже, хотя аппарат не копаный.
Этот магнитофон не серийный, пробный опытный экземпляр, поэтому на крепеже нет краски, так же как и на пайке.

[Serjio]

Этот магнитофон не серийный, пробный опытный экземпляр...

Это сомнительно...по виду это обычный самопал... И собран от скорее всего в 70-х - 80-х годах.

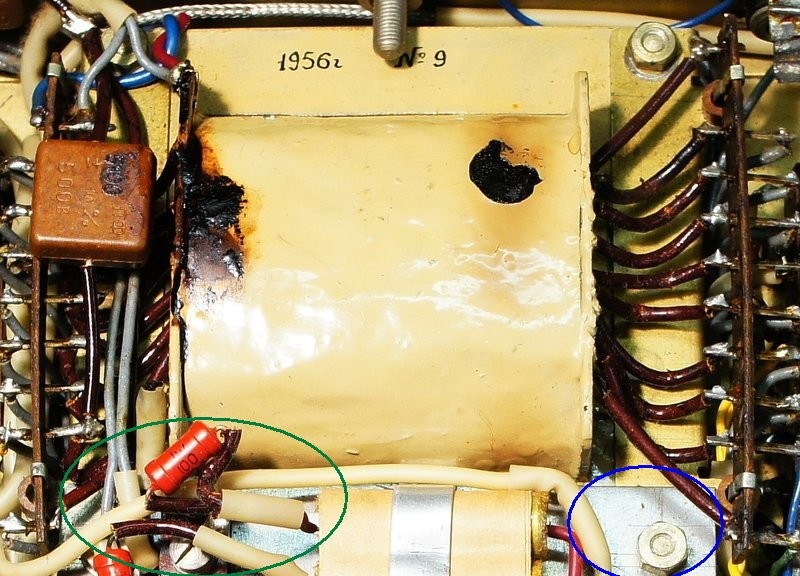

Вот тут (выделено зелёным) резисторы припаяны напрямую к ногам конденсатора...опытный радиомонтажник ( а на военном заводе были только такие) так бы не сделал, конденсаторы должны быть припаяны к колодке и к ней уже паялись резисторы. И ещё: слишком много кембриков там где они вообщем то не нужны.
А вот тут (выделено синим) видно что отверстие размечали вручную и при этом сначала ошиблись и потом немного сдвинули ниже отверстие. А ещё металлическая планка закреплена на винте, который стягивает сердечник трансформатора. Так делать вообщем то нельзя. Единственное что можно так крепить это заземляющий лепесток да и то дополнительной гайкой, поверх гайки стягивающей сердечник.

[nomo]

Вся схема собрана на МЛТ

На них тоже есть год выпуска.

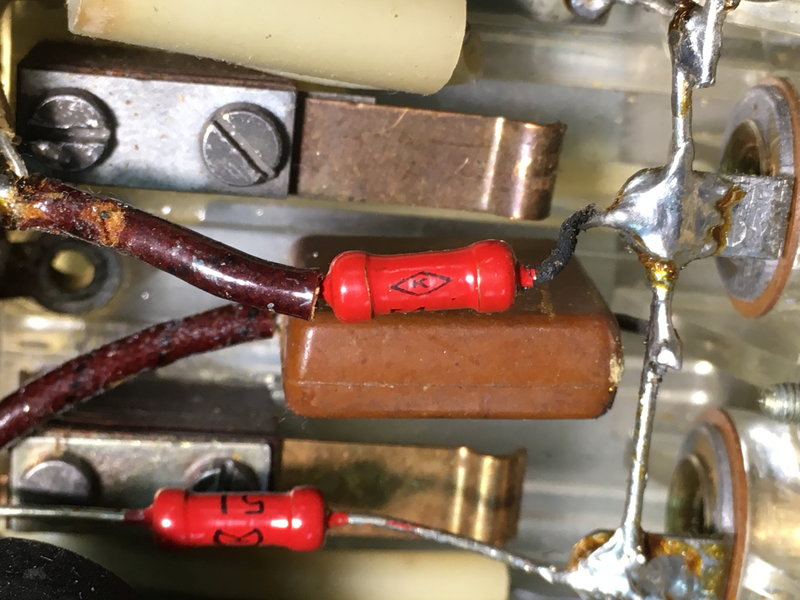

В данном аппарате ни на одном резисторе МЛТ нет года выпуска, как и надписи МЛТ. Или это не МЛТ?



На счет самоделки, возможно.

[Serjio]

Или это не МЛТ?

Это МЛТ И судя по количеству краски это середина 60-х годов.
На резисторах этого производителя (Мезон СПБ) маркировка года самая последняя после допуска.
Тоже нашёл пару резисторов этого производителя: на одном есть и маркировка и год, а на другом только значёк производителя, сопротивление и допуск. И ещё заметил что на том где нет года и маркировки гораздно больше краски.
Резисторы МЛТ применялись в военке примерно до 1979 года, потом были сняты с применения как ненадёжные. И ещё: они выпускались и по ГОСТу и по ТУ. Самый ранний ГОСТ на МЛТ - ГОСТ 7113-54.
Вообще чем отличаются те что без полной маркировки, от тех что с маркировкой это надо спросить у почтенного Дона Педро, я в этом дальше не силён.

[AUgust]

МЛТ...говоришь, до 79года, хех... и в 84 и даже 89 применялись на ура! зуб, даю... по надёжности им равных небыло.

[Serjio]

МЛТ...говоришь, до 79года, хех...и в 84 и даже 89 применялись на ура!

Это не я говорю это официальные документы говорят.

зуб, даю

Зря ...считай что у тебя его уже нету...

по надёжности им равных небыло.

Чушь это всё... были и есть. А вот по массовости и дешевизне изготовления они беспорные лидеры.
Их даже на знак качества выдвигали, но не долго они там продержались..., а затем их вообще стали делать только по ТУ и применять только в бытовой технике.

[Shuare]

... А вот по массовости и дешевизне изготовления они беспорные лидеры.

Вообще-то ВС гораздо дешевле были и МЛТ ставили там, где смогли пробить разрешение на использование
