Ц57 ремонт шкалы

[vzm2]

Достался за копейки Ц57 (что интересно все надписи на английском языке)

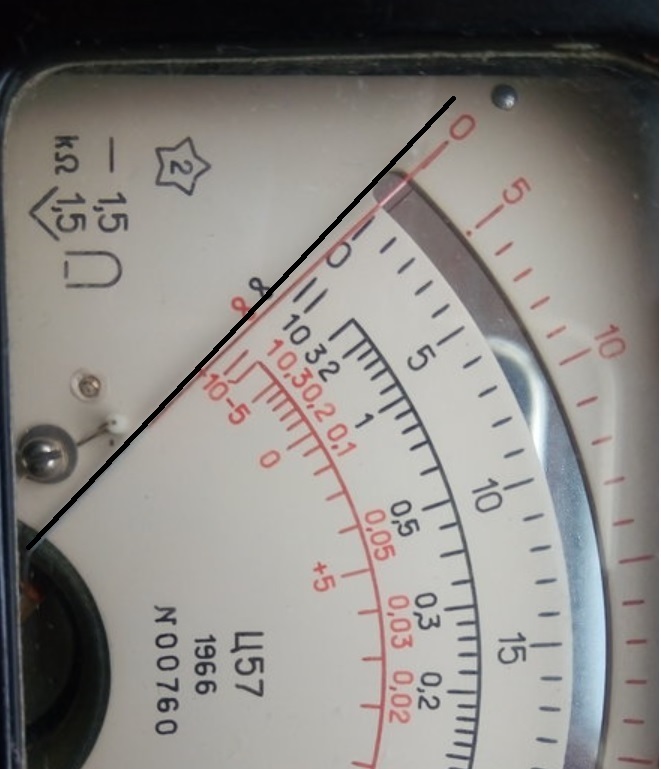

Но что то у него не то со шкалой. Как будто центр вращения стрелки не совпадает с центром шкалы (на фото видно).

Как лечить? Сверлить новые дырки в шкале чтобы ее подвинуть ближе к центру головки?

[oldmao]

Похоже просто стрелка погнута, билась об левый ограничитель.

[Shuare]

Похоже просто стрелка погнута, билась об левый ограничитель.

Ну вообще-то об правый

Достался за копейки Ц57 (что интересно все надписи на английском языке)

А можно фото со всех сторон? (особенно снизу) Никогда не видел с английским...

[vzm2]

Никогда не видел с английским...

Да пожалуйста

[vzm2]

[vzm2]

Похоже просто стрелка погнута

И как править чтобы не сломать?

[Shuare]

И как править чтобы не сломать?

(Не претендую на правильность) но делаю так:
Подбираю картонку по толщине зазора между стрелкой и шкалой, вставляю ее ближе к низу шкалы (там где ограничители) и прижимаю там же стрелку через картонку к шкале. Теперь можно спокойно гнуть стрелку, не боясь попортить механизм с рамкой. Ну и потом рамку шунтирую двумя встречно-параллельными кремниевыми диодами - на показания не влияет, а при перегрузке все-таки защищает.

[Борисович]

Стрелку при опредлённой ловкости рук проще пинцетом править.Взялся у среза шкалы внизу и поворачивай.Но так и сломать можно.
Не видно на картинках,а Вы стрелку по зеркалу установили или как?

[vzm2]

Не видно на картинках,а Вы стрелку по зеркалу установили или как?

Пытался, по верхней шкале, но тогда нижние не попадают.

[Борисович]

Ц57 не видел,но на каком то советском тестере подобное с установкой нуля встречалось.На нижних шкалах,где "бесконечность " нуль вообще не важен.А на шкале ~ ,ну тоже менее важен,чем на постоянке.Установите нуль на постоянке и нормально.
Начнёте гнуть стрелку без опыта,сломаете вообще.А если рамка на растяжках (как у Ц57 не знаю) и с очень большой вероятностью

[Shuare]

Ну рамка не на растяжках - на кернах, а чтобы не сломать, я через картонку и прижимаю основание стрелки. Не один десяток уже правил

[Shuare]

Интересно - название Ц57 и ГОСТ - написано по-русски

[rekord-61]

Как лечить? Сверлить новые дырки в шкале чтобы ее подвинуть ближе к центру головки?

Не надо ниче сверлить пока и пинцетом без опыта луЧе не трогать- смотрим место "перегиба" в районе упора

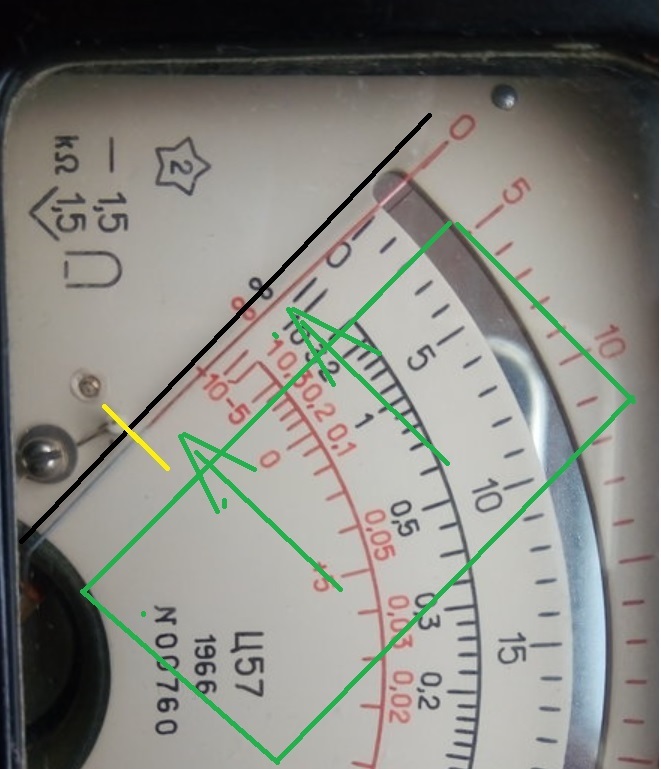

встречал такие бяки и правил "по-колхозному" просто спичечным коробком плашмя по шкале - а длинной боковой гранью стрелку очень нЭжно-нЭжно к левому упору нажимать почти по всей длине до выравнивания - вот изобразил схематично

неплохо бы прямую линию у упора карандашиком наметить, что бы не перегнуть в др сторону, но я раньше так не делал - коробки были почти идеально ровными и жесткими (эт которые деревянные).

[vzm2]

эт которые деревянные

Спасибо за советы, где то был деревянный ...

[Shuare]

Если не зафиксировать начало стрелки - можно и рамку попортить, и керны сломать. Так что настойчиво рекомендую прижать. А чем править - пинцетом или коробком - непринципиально. Можно даже просто пальцами

[rekord-61]

Говорила мне бабушка - учи внучек приборы! - на сон грядущий с умилением вспомнил очень милый сердцу первый свой прибор Ц20 с большой головой образца 76 года, купленный за два кровных червонца - так там стрелка состояла как бы из двух частей: примерно 1/3 более толстая типа белая трубка и остальное потоньше типа вставленная в эту трубку (или припаянная, приваренная) черная проволочка, так эта вторая тонкая длинная часть была более хрупкая, т.к. неск раз встречал сломанные подобные стрелки от удара прибора при случаях "уронить на пол".
Похоже и здесь подобная 2х-составная стрелка (?) с опасным сечением и более хрупкой, красного цвета, проволочкой - из магния она что ли???

[Shuare]

Тонкая алюминиевая трубочка во второй части просто сплюснутая. У более древних (Ц315) стрелка была из шеллака. Вот это - (_о_). И сопротивление рамки очень низкое. Т.е. головку не поменять, а приклеивать что-либо взамен сломанной стрелки - теряется балансировка. В общем - единственный способ - приклеивать травинку и красить тушью (лично так делал)

[vzm2]

Ну вот, вроде получше стало.

Всем спасибо за помощь.
