Самодельные часы,разные

[Tronix]

Фух, ну вроде все глюки победил, настроил точнее синхронизацию событий по таймеру, а именно переключение между тремя режимами - отображение времени, отображение температуры, "регенерация". А, точку еще мигающую разделительную вкорячил. Ну, кнопачки еще установки времени. Железо и программную часть на этом этапе наверное можно считать завершенным.
Корпус скорее всего если и будет, то не раньше лета. А пока просто свалил все в пластиковый контейнер из фикс-прайса.
За сим вроде все, удачных всем самоделок.

[torneb]

Смотрю на часы Борисовича и гадаю - а стен в доме хватит для всех его бесконечно генерируемых девайсов?))

[Wladimir_TS]

Таки потолок еще есть

[Shuare]

Таки потолок еще есть

Придется переходить на проекционные часы

[ДедФеном]

Смотрю на часы Борисовича и гадаю - а стен в доме хватит для всех его бесконечно генерируемых девайсов?))

Борисович как двигатель программы реновациии .

[Борисович]

а стен в доме хватит

потолок еще есть

переходить на проекционные часы

Да Борисович, естественно понимает.
Вашу глубокую озабоченность ,а может даже озадаченность, этим вопросом.
Но вы не беспокойтесь.Стен , ещё пока пустых - достаточно.
Маленький,маленький пример.
Писал же,неоднократно - а у нас минимализм.
И ещё - хламовника у Борисовича нет

бесконечно генерируемых девайсов?))

А это что то вообще не понял.
Это вообще как?
Допустим если в штуках?
Или в килограммах? А может в пудах?

[Tronix]

Денек погонял поделку в закрытом пластиковом контейнере из фикс-прайса и все-таки решил убрать КРЕНку и заменить ее на нормальный современный dc/dc понижающий. Потому что радиатор греется примерно до ~70C, что как бы и нормально для 7805, за рамки температурные не выходит, но в закрытом пространстве нагревает все вокруг себя рядом стоящее - батарейку, электролиты - а это уже не круто. Стало как то так:



Пускай теперь и не так красиво, и выбивается из общей картины, зато теперь всё холодное и потребление снизилось на порядок-другой-третий.
Ну, теперь надеюсь все.

[vladnik]

Tronix, классно, что сказать.
Быстро и красиво получилось.
Индикаторы "рыбий глаз".
Ну теперь ещё к ним корпус сделать, в стиле стим-панк, и всё окей.

[Борисович]

Продолжение.

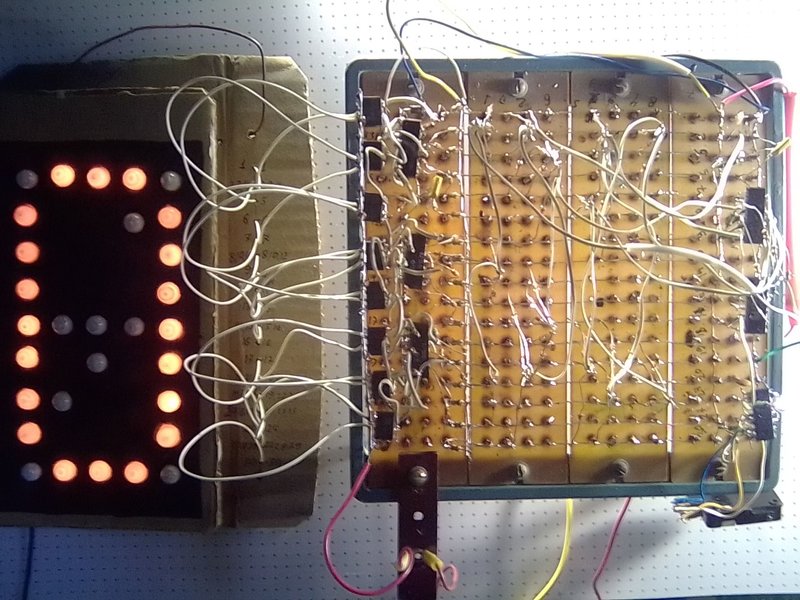

Собрал макет счётчика на 6 с дешифратором.
Ну тут деталей поменьше.Раза в полтора.

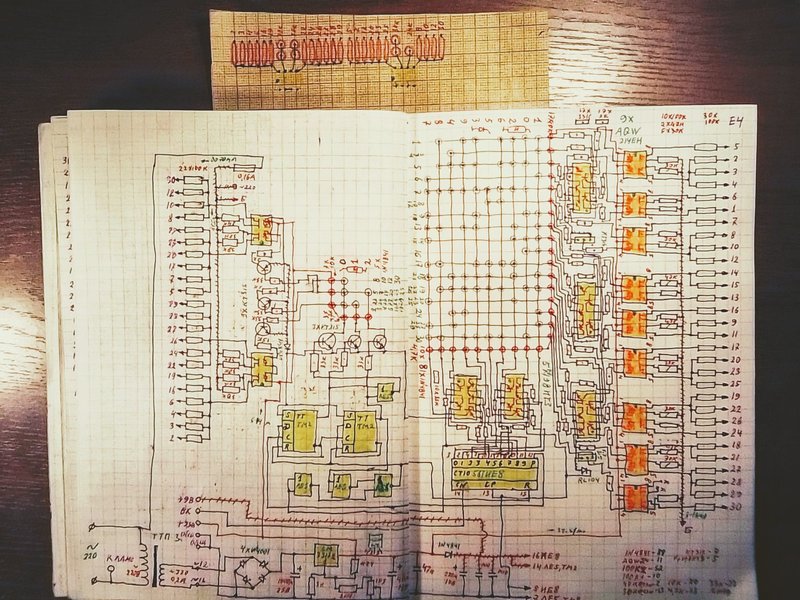

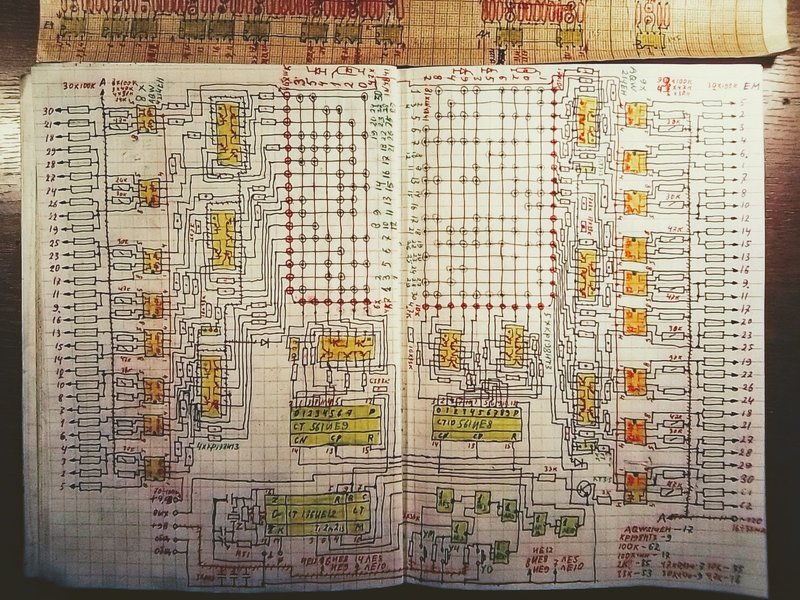

А для рисования схемы потребовалось сделать прикидки разводки.Что бы потом ,из разводки платы не получился сильный квест.
В результате схема вышла типа совмещения принципиальной и монтажной сразу.

Это схема примерно половины часов.
КГ , мигание секунд,счёт и индикация минут и десятков минут

[Shuare]

Блин, аж завидки берут. Мне бы столько свободного времени для хобби!!!

[Tronix]

Мне бы столько свободного времени для хобби!!!

Практика показала, что наличие свободного времени не равно что-то делать по хобби. В 2020 году почти пол-года (!) все на карантине дома сидели. Ну и как, много чего полезного сделали, кроме условного просмотра всех фильмов/сериальчиков? -)

[Борисович]

Дяденька Shuare,
А у Вас дача есть?
Если есть,то навряд ли у Вас время и на пенсии будет.Для радиолюбительства.
Это из личных наблюдений.Но в провинции.
Ха,ха.
А ещё у нас,допустим,существует большая категория -- ЗИМНИХ РЫБАКОВ.
В советские времена ,такими был наверное каждый третий.Да и сейчас, из тех кому за 40,таких достаточно.
Вот такое поймали на этой неделе.У нас в озере.На удочку.В местных новостях, в Интернете, хвастались
Так что,есть много разных занятных занятий.
Кроме радиолюбительства

[vladnik]

А у Вас дача есть?
Если есть,то навряд ли у Вас время и на пенсии будет.Для радиолюбительства.

Это точно. Хотя стараюсь находить время, более зимой конечно. Пока сезон не начался.
Хотя уже первая рассада на подоконнике растёт.

[Борисович]

первая рассада на подоконнике растёт.

Вот это то - оно, оно и есть

[Shuare]

В 2020 году почти пол-года (!) все на карантине дома сидели.

У меня такое впечатление было, что во время карантина пахали на удаленке даже больше, чем в конторе.

Дяденька Shuare,
А у Вас дача есть?
Если есть,то навряд ли у Вас время и на пенсии будет.Для радиолюбительства.
Это из личных наблюдений.Но в провинции.

К сожалению - правильное наблюдение. Другое дело - надеюсь не попрут на пенсию, надо внука "поднимать"
А насчет рыбок - я не любитель,

[Alexmax]

А у Вас дача есть?
Если есть,то навряд ли у Вас время и на пенсии будет.Для радиолюбительства.

Дача - это тоже хобби. )) Просто не все могут в этом себе признаться. ))

[Борисович]

Продолжение.
Собрал макет всего остального.
Счётчика на 24,дешифратора десятков часов,КГ и БП. Всё работает.
Нарисовал схему второй половины часов.

Часы на лампочках ТЛО полность разработаны.

Следующая бредо-затея - часы на шести ИВ-9,типа с секундами.
ИВ-9 - это для тех, кто не знает - НАКАЛЬНЫЙ ИНДИКАТОР. Работает по принципу обычной лампочки.
Ну тута,для начала,надо смакетировать стабилизатор с малым падением напряжения.Потребление ожидается около 0,8 ампера при 5 вольтах.Лампочки то, есть лампочки.
Схема такого,который от 6,5 вольт на трансформаторе работает , имеется. И когда то давно уже опробованая

[Vygandas]

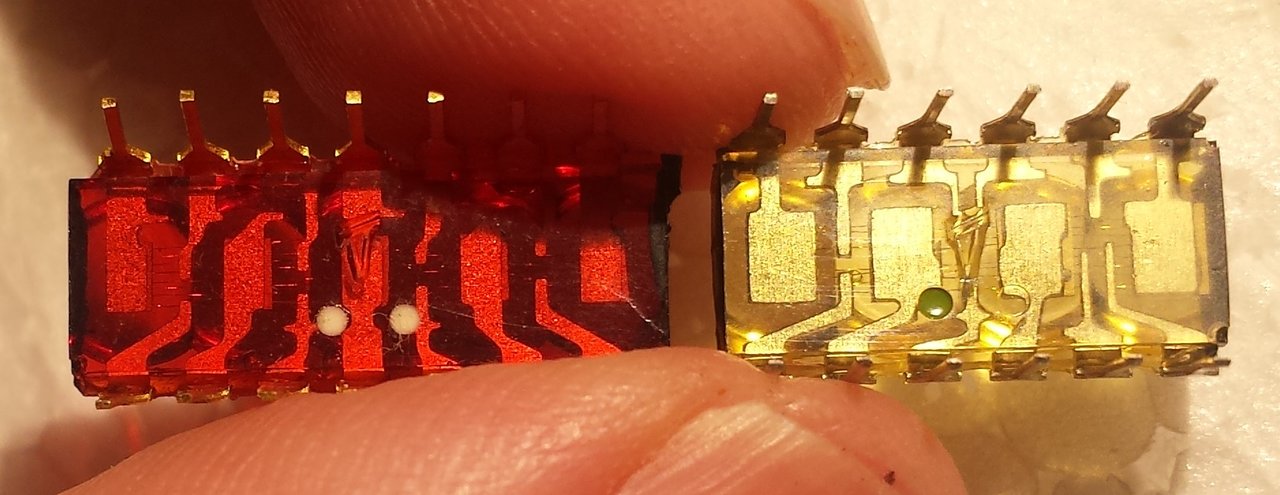

Подарили индикатор похожий на АЛС328 но только 4 разрядный и цифры по больше. На контактах золочения не обнаружено. Не смотря на желто зелёный корпус свечение красное. В справочниках не нашел

[vladnik]

АЛС 329. Или что-то из "новых", типа КЛЦ или КИПМО

[Vygandas]

АЛС 329

По данным с интернета похоже на АЛС329Ж , но сколько данных нашлось то все очень мутно ...
типа должно быть 4 разряда без запятых, а тут они есть. Да и корпус непонятный , сэкономленный наверно пигмент , такое впечатление что дитё начала 90-х

Фото с интернета :

[vladnik]

Да и корпус непонятный , сэкономленный наверно пигмент

Корпус как раз таки нормальный, пигментом с поздних годов не красили, потому как были и зелёные, жёлтые св.диоды внутри.
Похоже всё-таки они. Вот тут человек продавал такие - https://www.radiokot.ru/forum/viewtopic ... &p=3990819

[Vygandas]

Корпус как раз таки нормальный, пигментом с поздних годов не красили, потому как были и зелёные, жёлтые св.диоды внутри.

Я с начала тоже подумал что зеленый или желтый. А аказалось красный !
Тем более в справочнике о АЛС 328, 329, 330 не пишут про другие цвета !

[twoporylyj]

Вы сняли LM2596 и остальные компоненты с модуля и перенесли на макетку? Реально вписалось, как будто они там всегда были.

[Tronix]

А это наверное что-то светодиодное будет. Или вообще ЛСД-экран, пока не решил точно. Пока скрафтился только блок питания. Входящее - 12 вольт, формирует: минус 5 вольт, они появляются первыми, затем спустя ~15мс одновременно поднимаются 5 вольт и 12 вольт. Все уже конечно догадались, для какого это камня.

[HyC]

Следующая бредо-затея - часы на шести ИВ-9,типа с секундами.
ИВ-9 - это для тех, кто не знает - НАКАЛЬНЫЙ ИНДИКАТОР. Работает по принципу обычной лампочки.
Ну тута,для начала,надо смакетировать стабилизатор с малым падением напряжения.Потребление ожидается около 0,8 ампера при 5 вольтах.Лампочки то, есть лампочки.

Динамическая индикация должна дать заметную экономиюпо энергопотреблению. И на накальных должна вполне хорошо работать.

[Vygandas]

Динамическая индикация должна дать заметную экономиюпо энергопотреблению. И на накальных должна вполне хорошо работать.

Не наэкономищь, индикаторы то светятся от приличной рассеиваемой мощности. И накальным надо порядочно вдувать, большие потери на тепловое излучение ,это не ВЛИ или ГРИ которые на малых токах нормально отображают.
Накальные работают в динамике , но можно сэкономить только на обвязке из за количества микросхем и ключей. Но я не разу с таким в заводских изделиях не сталкивался, наверно есть какие то проблемы.

[vladnik]

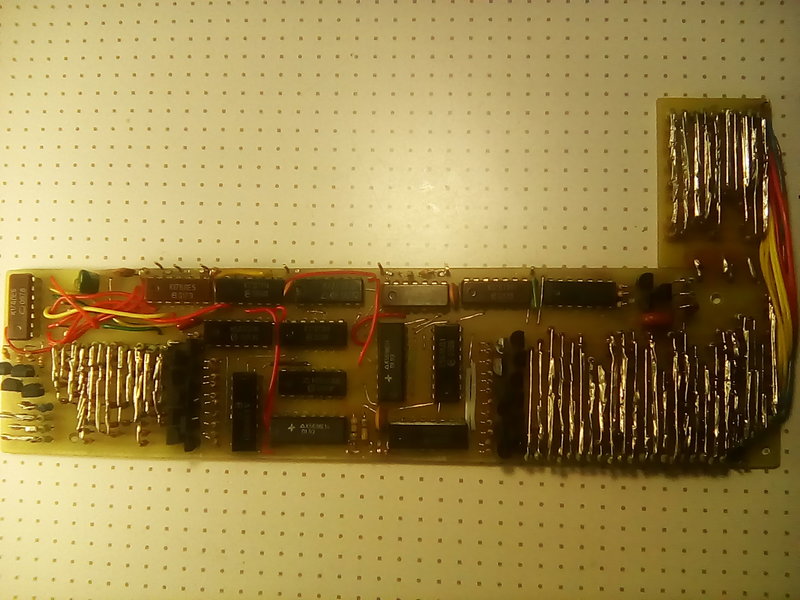

Тоже часы, но без индикатора. Кто догадается, какие и для чего?

[Борисович]

не разу с таким в заводских изделиях не сталкивался

В справочнике занятно написано - динамическая индикация на частотах до 105 или выше 1000 Гц.

Динамическая индикация должна дать заметную экономиюпо энергопотреблению.

Смысла при общих 4 вт потребления особого нет.
Плюс управление верхними ключами при токах в часах обычно не встречающихся и малом напряжении.
Больше проблем будет,чем эффекта

сэкономить только на обвязке из за количества микросхем и ключей.

Что то сомневаюсь,что при шести цифрах много наэкономится

[Wladimir_TS]

Кто догадается, какие и для чего?

Ведущие часы для ведомых часов-индикаторов с шаговым двигателем.

конечно догадались, для какого это камня

i8080 ?

(или i8008 ????)

[vladnik]

Ведущие часы для ведомых часов-индикаторов с шаговым двигателем.

Хорошая идея, надо подумать. Но нет.

[twoporylyj]

Без индикатора могут быть ещё говорящие часы. Или морзяночные.

[torneb]

Ну тута,для начала,надо смакетировать стабилизатор с малым падением напряжения.Потребление ожидается около 0,8 ампера при 5 вольтах.Лампочки то, есть лампочки.

подозреваю, что можно обойтись пуш-пуллом на двух полевиках и трансформатором на колечке.Я делал такой для ИВ-11.Там и накал получается переменка и анодное можно получить приличная.Да и схема простая.Выпускают даже специализированную микросхему в России.
https://www.promelec.ru/product/66249/
http://rfanat.qrz.ru/s5/pit-501.html
На крайняк можно пробовать мультик, но боюсь может быть сквозной ток в полевиках
Есть и буржуйская CD4047BE

[Vygandas]

Тоже часы, но без индикатора. Кто догадается, какие и для чего?

Из-за мелкосхем ИЕ8 и ИЕ16 , что это типа школьного звонка или даже аппарата как в море принято отбивает "склянки"

[YSW]

Вот давно собрал и потом загорелся светодиодный маятник,но перегорел.В авторском варианте человек сделал в коробке с под конфет на одной плате,я увеличил до 40 х 40 х 10см.

[Борисович]

трансформатором на колечке.Я делал такой для ИВ-11.Там и накал получается переменка и анодное можно получить приличная.

torneb,
ИВ-9 - это накальные индикаторы.Такие своеобразные лампочки накаливания.

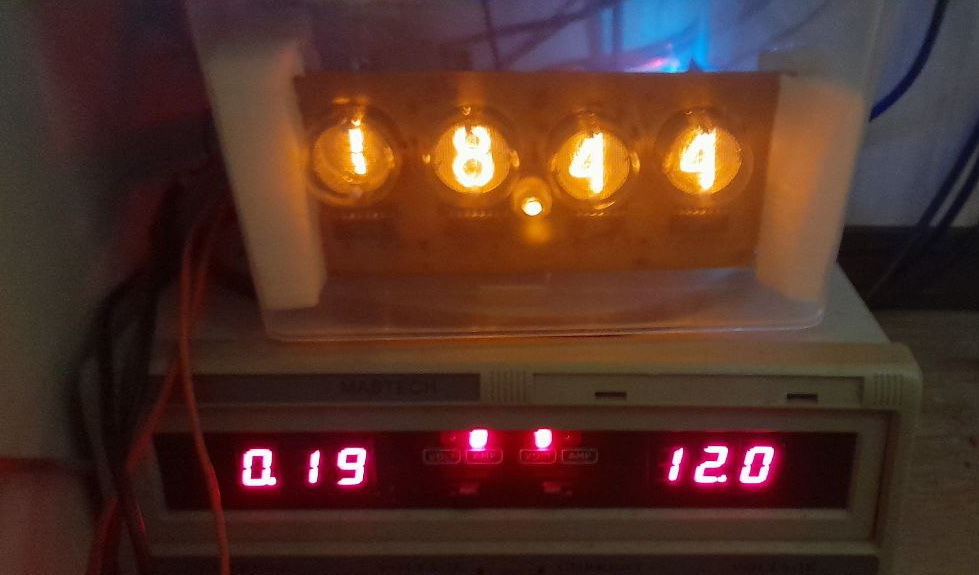

Вота на 4-х ИВ-9 часы .Три года уже работают.

В них одно питание 5 вольт.

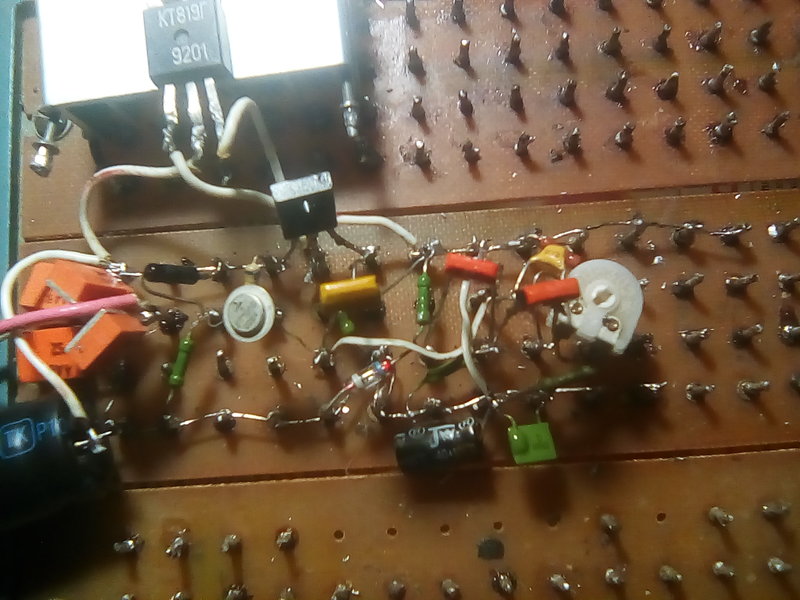

А вот макет этого самого стабилизатора.
Который от 7-ми вольт на входе работает.

Такую схему использовал для питания Спектрумов-128 в 90-е.На ток до 2 ампер.Во времена,когда импульсные БП были сильной экзотикой.

vladnik,
А Вы колитесь.
Что у Вас такое на плате то собрано?
Непонятно какая микросхема в верхнем правом углу.
А вообще судя по возможному общему коэффициенту пересчёта, этой всей платы.
То возможно - это счётчик дней ,а возможно и месяцев.Без дешифрации.
У меня допустим ,с дешифрацией и буквенной индикацией месяцев.Есть вот такой.


А у Вас там, что сделано?

YSW,
А что это у Вас на непонятных картинках?
Плату бы показали.
И вразумительно объяснили.
А что это такое вообще?
Пока похоже на картинку из Интернетов,пропеллерных часов.

потом загорелся светодиодный маятник,но перегорел.

И как дело то было?
С огнём и дымом горело то ?
Или как?

[vladnik]

Из-за мелкосхем ИЕ8 и ИЕ16 , что это типа школьного звонка или даже аппарата как в море принято отбивает "склянки"

В общем, близко. И для таких целей можно использовать, с доработкой.

А вообще судя по возможному общему коэффициенту пересчёта, этой всей платы.
То возможно - это счётчик дней ,а возможно и месяцев.Без дешифрации.

И так тоже можно.
Ну а вообще, всё проще - это таймер, который включает и выключает(по часам) нужные мне приборы, конкретно - свет, в определённое время.
Подсветку.

[YSW]

Борисович, и все форумчане здравствуйте.Это зеркальные led часы.Сделаны на коленке из подручных материалов,на зеркале "выгравированы" цифры,спереди стекло с наклеенной пленкой тонировкой.Управление схемой на пик 16F84. "Горело" мне сделать маятник светодиодный,но поостыл,будет время в будущем может и сделаю.Буду пауков,паутину гонять внутри корпуса и сделаю фото.Логика работы: 60 светодиодов набирают минуту,а затем идет на убывание.Часовые символы первые 12 часов индикация по одному символу,остальные погашены.При наступлении 13 часа индикация переключается на показание всех часовых символов,а текущий час погашен.Так автор задумал программу и к этому я не причастен.В середине минутные символы.

[Tronix]

i8080 ?

(или i8008 ????)

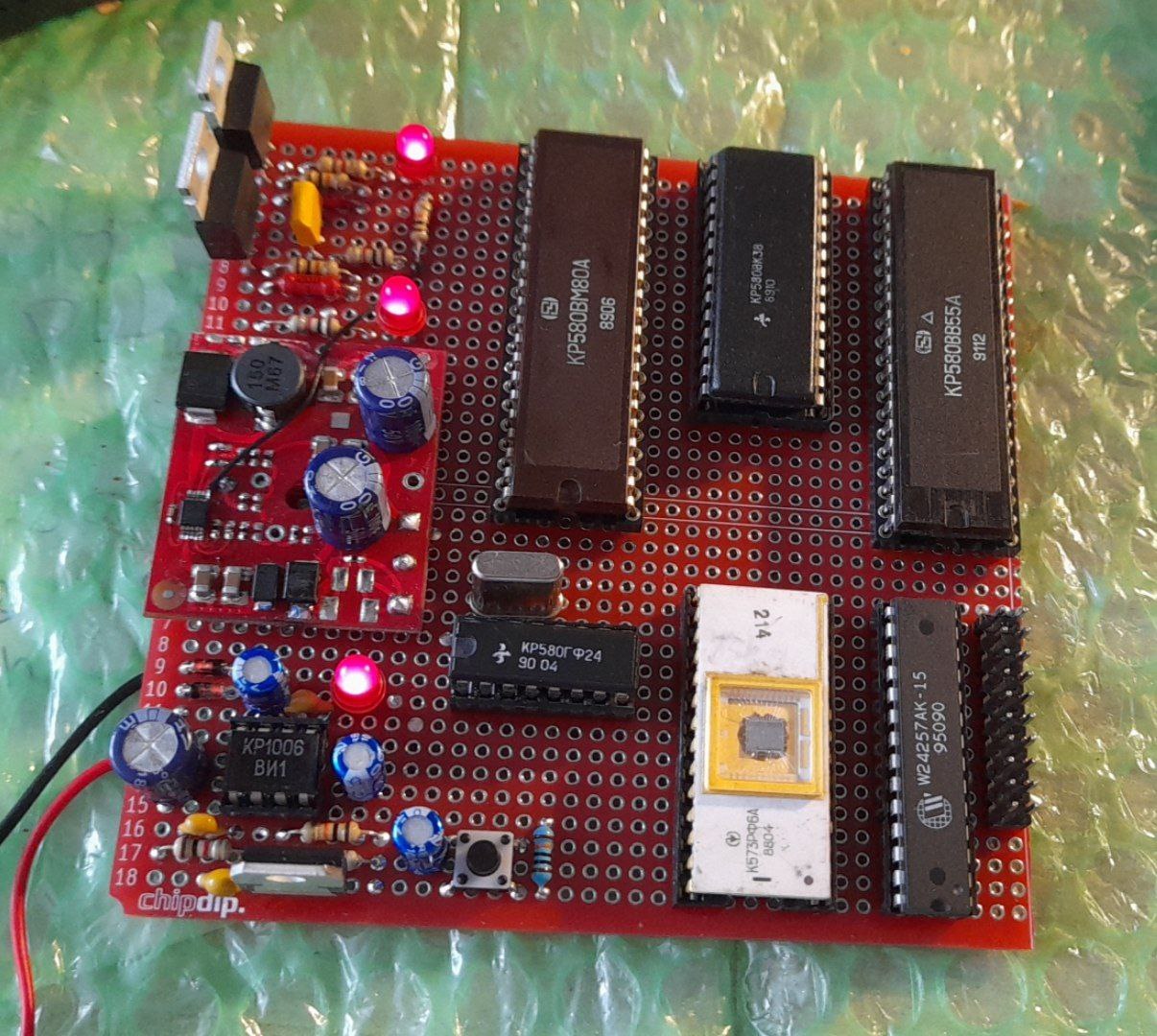

Да было бы не плохо на i8008 собрать, но пока не нашел где его добыть не по цене трешки в центре москвы. Так что будем по людски, по простому, на ВМ80:



Пока, как обычно, просто расставлены детальки и прихвачены в паре точек. Жаль конечно макетка маленькая, а то бы я тут построил бы микропроцессорную систему бы ух, с двумя USART'ами, с контроллером прерываний, с DMA, с метром памяти, с CF-ками -) Но для такого наверно неплохо уже было бы и плату травить, потому что столько километров МГТФ мотать - такое себе, стар я уже для таких подвигов.
А, 580ГФ24 уже работает, на кварце 27МГц (максималка по интеловскому даташиту). И кнопачка сброса еще работает

[YSW]

И не отходя от кассы "скелет" в корпусе.Собиралось в 2017 году.

[twoporylyj]

Насчёт автомата подачи звонков не подумал, ещё это может быть какая-нибудь автоматика для отключения блокировки двери холодильника на ночь, например.

Статическое ОЗУ интересное у этой штуковины.

[Tronix]

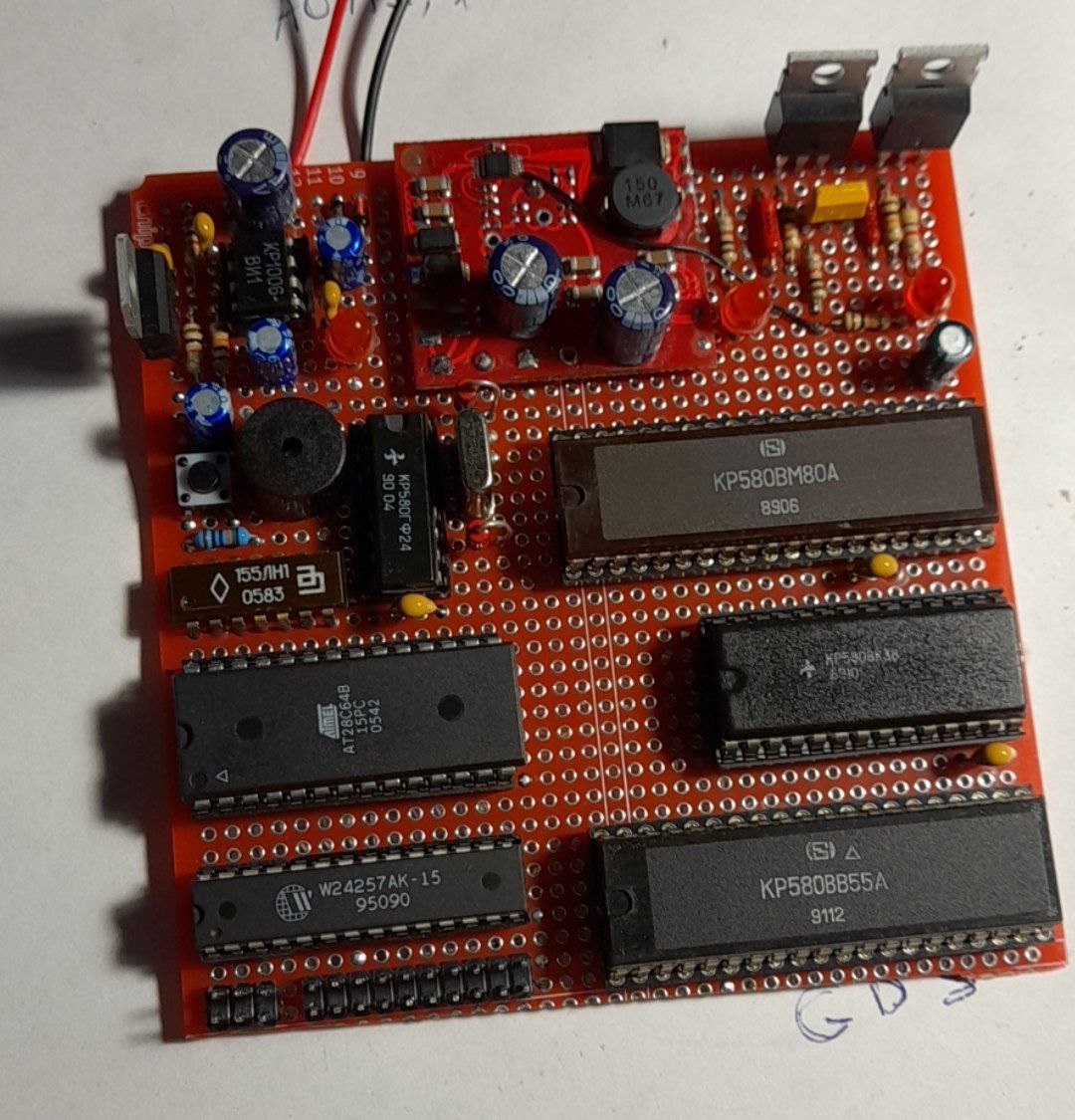

Покрутил немножка вчера вечерком МГТФчик:


Платка приняла такой вид - по сравнению с предыдущей фоткой тут добавился декодер адреса, если его можно так назвать, на 155ЛН1, пищалка, резисторы возле кварца, блокировочные кондеры:

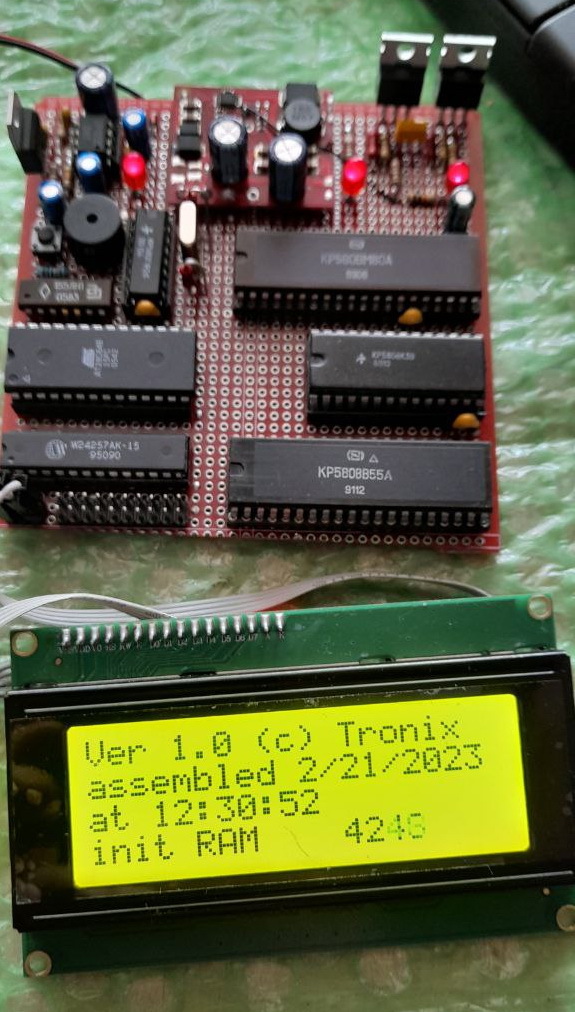

А сегодня немножко покурил мануал по 8080 ассемблеру и выжал с платы первые признаки жизни - завел I2C дисплей, пока просто считает свободную память в цикле:


А дальше надо подумать что делать дальше
Варианты у меня пока такие:
а) оставить этот дисплей, сделать ему большой шрифт, туда все и выводить - дату, время, температуру и черта лысого;
б) убрать этот дисплей и сделать динамическую индикацию на светодиодных 11-ти сегментниках типа PSA08-11GWR. Есть у меня такие красные в количестве 8шт. Можно все восемь забабахать, а можно и шестью ограничится;
в) LCD цветной дисплей поставить 320x240 SPI.

[oldmao]

LCD цветной дисплей поставить 320x240 SPI

Это пожалуй занятней будет, с учётом ограниченной ПЗУ (шрифты/пиктограммы в ней же хранить).

[Wladimir_TS]

Выпускают даже специализированную микросхему в России.

Судя по всему "выпускали". Во вторых я её в начале 2000х пробовал - скажу так - очень нежная. Максимум питания где-то 10,5В выше умирает. Напрямую запитать от 12 вольт не выйдет. Номинал 9В. Но вот 9 вольт размаха не всякому полевику (в те годы) было достаточно что-б открываться как следует. Второе - она вылит фронты - выходные драйвера слабомощные. Достаточно мощный преобразователь на ней не собрать без дополнительных драйверов. Ну и третье - КЗ выхода на землю или питание - мгновенная смерть. Выходные каскады никакой защиты не имеют. Ну и достать её уже не столь просто - выпуск прекращен - а остатки где осели - там есть, где не осели там нету.

А так конечно штука интересная. Но вот вместо неё стал ставить IR2153 только "плавающий" верхний каскад жестско прицепил с питанию основной части, соответственно драверила она уже не полумост, а "пуш-пул" (как кстати корректно это по русски называть ?). Намного лучше - верх питания 14 вольт, каскады выходные КЗ кратковременное держат.

на светодиодных 11-ти сегментниках типа PSA08-11GWR.

А у него разве не 16 сегментов ?


ЗЫ - у меня есть монохромный ЖК дисплей 640х200 походу от какого-то древнего контролера на 68000 - без бортового контролера - вот ему надо постоянный поток данных организовывать. На подобном-б было-б интересно-б.

на зеркале "выгравированы" цифры

А как гравировали ?

[YSW]

Wladimir_TS, рисунок символа наносился на амальгаму зеркала и она же механическим способом удалялась.

[Борисович]

цветной дисплей поставить 320x240

А это будет наверное очень круто.
Tronix,

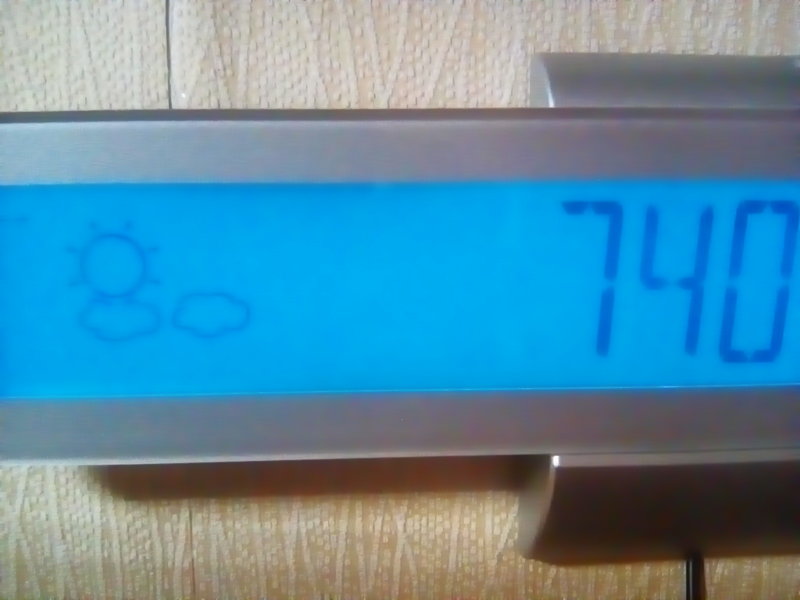

А туда можно ещё барометр приделать.
И что бы на дисплее ещё типа такого показывало.

Типа : облака,солнце,ещё может дождь и снег показывать.
Вот это было бы - супер-мега-круто

[torneb]

Судя по всему "выпускали". Во вторых я её в начале 2000х пробовал - скажу так - очень нежная. Максимум питания где-то 10,5В выше умирает. Напрямую запитать от 12 вольт не выйдет. Номинал 9В. Но вот 9 вольт размаха не всякому полевику (в те годы) было достаточно что-б открываться как следует. Второе - она вылит фронты - выходные драйвера слабомощные. Достаточно мощный преобразователь на ней не собрать без дополнительных драйверов. Ну и третье - КЗ выхода на землю или питание - мгновенная смерть. Выходные каскады никакой защиты не имеют. Ну и достать её уже не столь просто - выпуск прекращен - а остатки где осели - там есть, где не осели там нету.

я ее в 2019 году в чип и дипе покупал.Управляла она двумя полевиками IRF510.В часах и сейчас стоит.Необязательно 12 вольт - и от 5 работает.
если с ней засада - CD4047BE у китайцев навалом

[Tronix]

Типа : облака,солнце,ещё может дождь и снег показывать.

Наверное можно, просто у меня датчиков таких нет. Зато окно есть, куда можно посмотреть и увидеть там "облака,солнце,ещё может дождь и снег" -)

у меня есть монохромный ЖК дисплей 640х200
...skip...
На подобном-б было-б интересно-б.

У меня - нет -)

А у него разве не 16 сегментов ?

Да, 16, очепятался, клавиша залипла.

[Борисович]

Продолжение.
Сделал необходимый макет.Для часов на ИВ-9.



Всё работает.
Эти конкретно индикаторы раннего образца. С 14 выводами.76 года.В отличии от тех которые показывал на предыдущих часах.Там 9 выводов. И конец 80-х.
Кстати.Те много аккуратнее сделаны.На этих имеет место некоторая непараллельность нитей накала.
Прикинул питание.

Трансформатор на китайском железе 21го века- 0,8 Ампера тянен.А вот наш на почти аналогичном , из 80-х , и 0,6 Ампера не тянет.При почти одинаковых самопальных обмотках.
Вот так вот.Огульным критикам китайских трансформаторов.
Но наверное для меньшего нагрева : или сделаю трансформатор на китайском железе,но раза в два толще,или на сердечнике ПЛ ,который слева.
Нарисовал схему часов на ИВ-9.

Часы на шести ИВ-9 полностью разработаны.

Следующая бредо-затея - часы с использованием К1109КТ1 и на ИН-14 или ИН8-2. И от 5-ти вольт

[Борисович]

Зато окно есть, куда можно посмотреть

Окно не круто.
А датчики барометра современные - это типа мелкой трёхногой штуковины.На транзистор похожей.Но это не точно.
А облака и т.п. - они по какому то алроритму рассчитываются. В зависимости от соотношения давления,температуры и влажности.Но это тоже не точно.
А вот МК - он для этого и есть.Это точно.

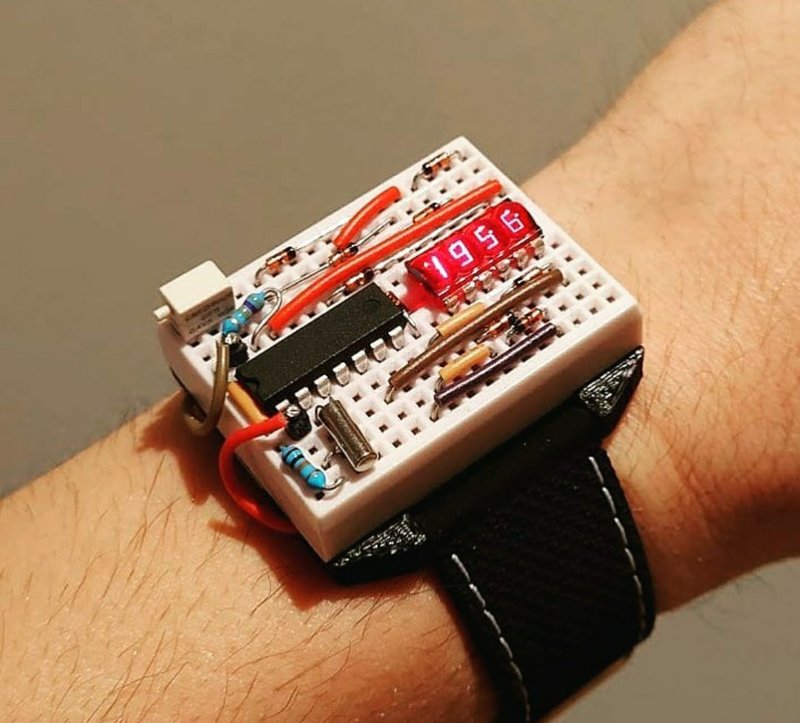

А просто часы - можно и на логике сделать.Совсем даже без МК.Совсем,совсем

[Wladimir_TS]

Wladimir_TS, рисунок символа наносился на амальгаму зеркала и она же механическим способом удалялась.

Просто соскребалась - ежели "механически" ?
