Самодельные часы,разные

[Владимир116]

И мне пригодилась

Да Борисович,я так и понял.Но у меня в последних часах счёт до 12 на ИД3-просто других микросхем уже не осталось.

[Борисович]

Продолжение.

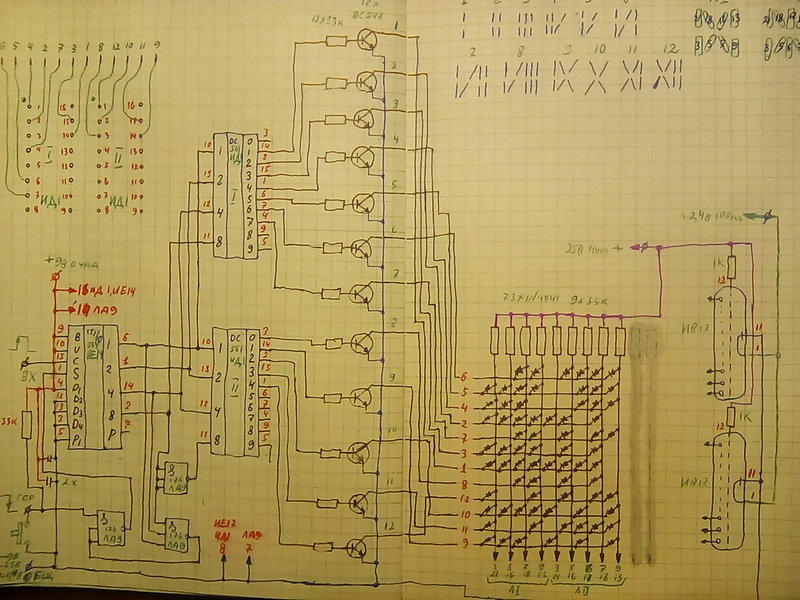

Вота и схема нарисовалась.Счёта часов то.
И не сильно то хитрая и получилась.
Схема счёта минут полагаю получится не на много хитрее,но сильно так больше.

В формате ожидаемого НГ.
Никси ( газоразрядная) ёлка.


Больше тута часов.Всяких и разных

[Tronix]

Да, Борисович, очень изящно получилось, респект.

Больше тута часов.

А мне недавно такие часики "зашли":



Даже был какой-то момент, когда захотелось повторить. Но быстро отпустило ))

[Борисович]

был какой-то момент, когда захотелось повторить.

У меня тоже подобная бредо-идея имеется.
Но пока далеко отложена.
Из за неоходимости большого объёма макетирования.Для того ,что бы определить.А будут ли вообще подобным образом построеные цифры : как либо смотреться и доступно читаться

[Mika]

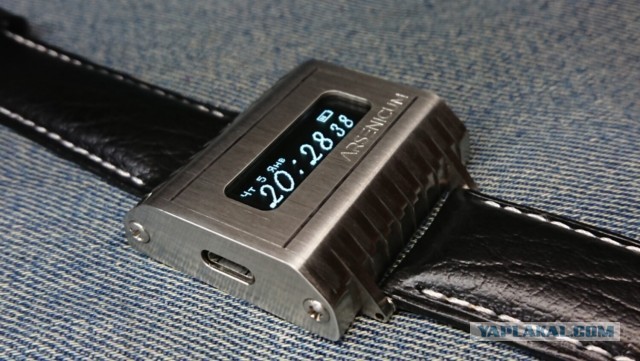

Человек сделал наручные часы с графическим индикатором на органических светодиодах, выполненные в корпусе из нержавеющей стали.
https://yap.ru/forum2/topic2554443.html#

[Tronix]

В самих часах ничего сложного - OLED-экранчик с алоэкспресс и какая-нить андруина к нему. А вот корпус - это конечно да. Корпуса всегда боль.

[Борисович]

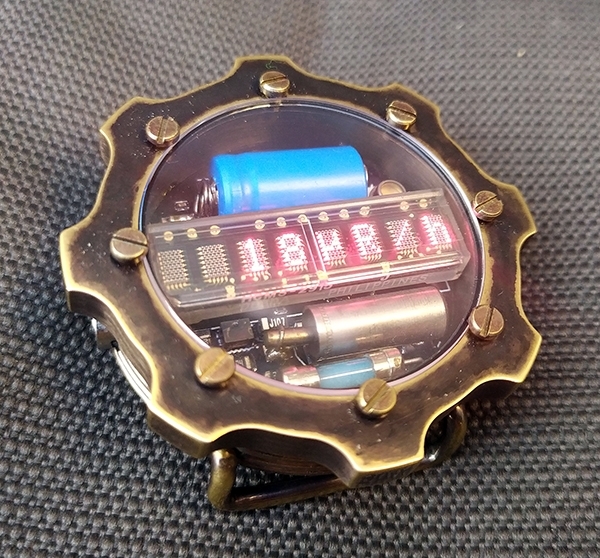

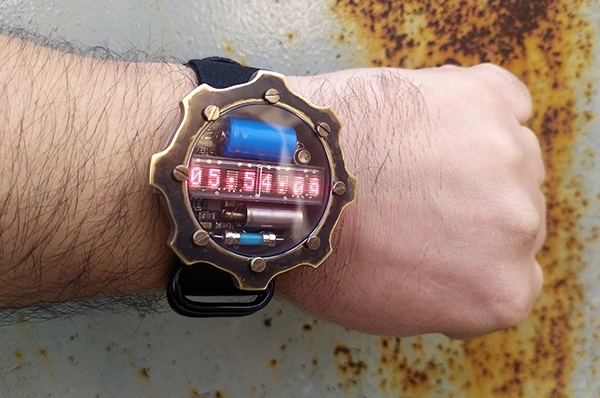

В Стимпанкере есть мастер, который делает на заказ .Наручные часы часы в стиле Метро2033 и бывает Фаллаут.
Корпуса из латуни, бронзы, НЖ. Вроде бы был и из титана, но это не точно.
И много у него сделано и там показано, весьма разнообразных. Это вот самые последние.

[Wladimir_TS]

Это известный мастер - кажись из СПБ. Но электронику сам не делает. Но его проекты - это да.....

https://steampunker.ru/blog/6417.html

[Борисович]

Продолжение.

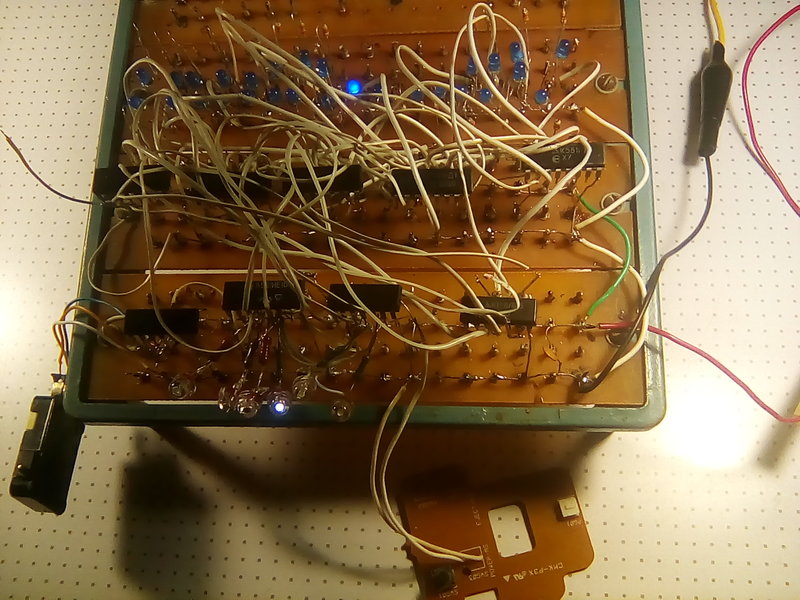

Сделал макет счётчика на 60.
Включил.Работает.Считает.
Теперь надо к нему приделать ещё и дешифратор.
На 60 позиций дешифратор

[alr5000]

Часы-календарь на ИВ-6. Сверху обычные лампы (время), снизу цветные, экспериментальные (дата).
Синхронизация по Wi-Fi, управление с пульта или через web-интерфейс.

[Wladimir_TS]

Корпус тоже хорош - сразу видно - руки из правильного места.

[Борисович]

Продолжение.

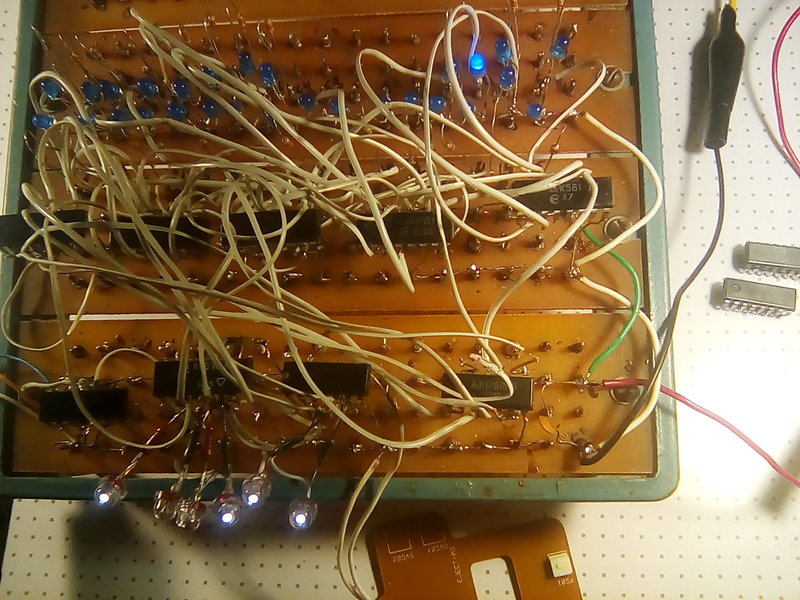

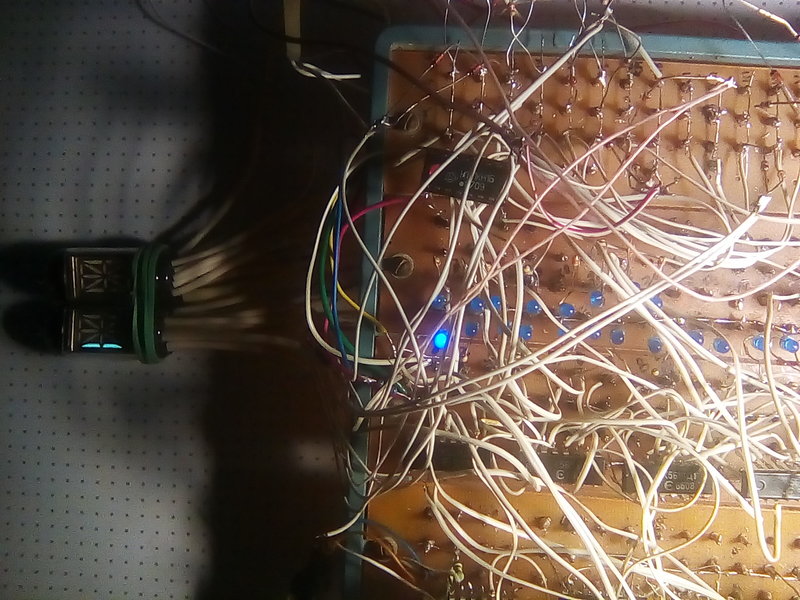

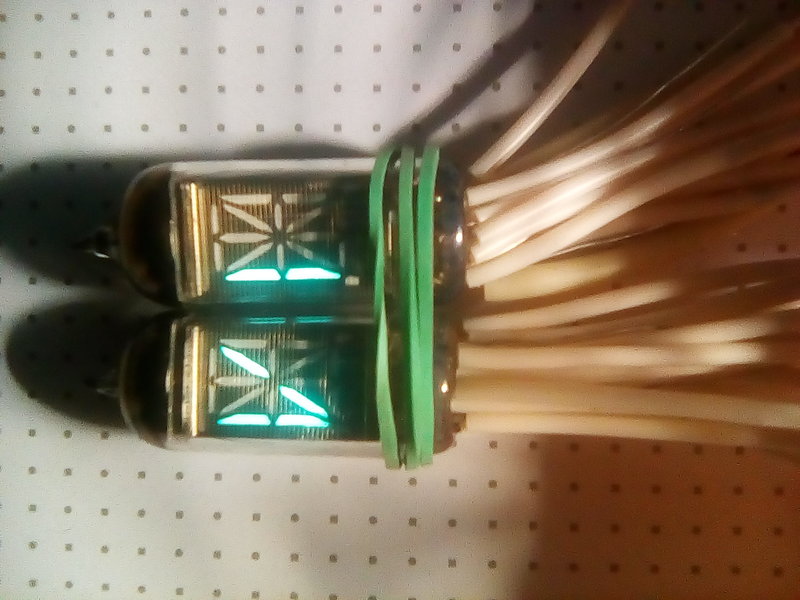

Сделал часть макета дешифратора на 60.
С 1 до 24 и от 57 до 60.
Тута так просто не получилось.Часть микросхем дешифраторов оказалась дохлой. 37 лет им,спаслись не все.Пришлось проверять остальные.Что бы убедиться,что на бредо-затею их хватит. Но потом .Заработало.

Полностью макетировать не имеет смысла.В принципе - работает как задумано.И макет уже сильно похож на:

А дальше надо найти большую бумагу в клетку.И попытаться нарисовать таблицу.И по ней выяснить - и какие же сегменты и когда должны светиться. Ламп там ожидается 5 штук.

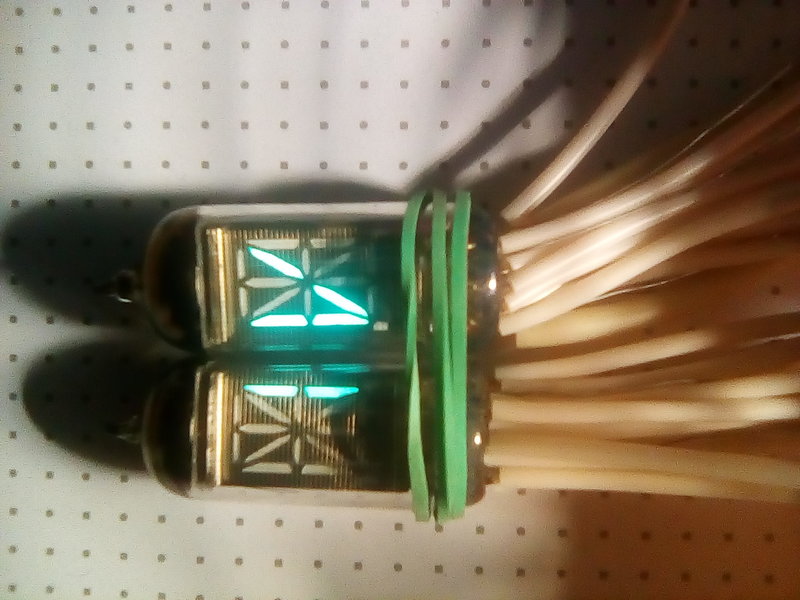

Самая длинная цифра ХХХVIII - как раз помещается.
Ну и на паре ламп.Вполне достаточно.Смакетировать дешифраторы сегментов.С учётом максимальной экономичности. И по возможности - минимального количества деталей

[vladnik]

А дальше надо найти большую бумагу в клетку.И попытаться нарисовать таблицу.И по ней выяснить - и какие же сегменты и когда должны светиться. Ламп там ожидается 5 штук.

Миллиметровка, коллега. В канцтоварах, ещё можно купить.
Когда-то тоже рисовал, по таймингам -

[Борисович]

Миллиметровка, коллега.

Милиметровку использую для разводки плат,по технологиям 20-го века.Куда ж,без неё,без миллиметровки то.Тута картинок с такими рисунками плат много.
А большая бумага в клетку нашлась.
Вот она

[Борисович]

Продолжение.

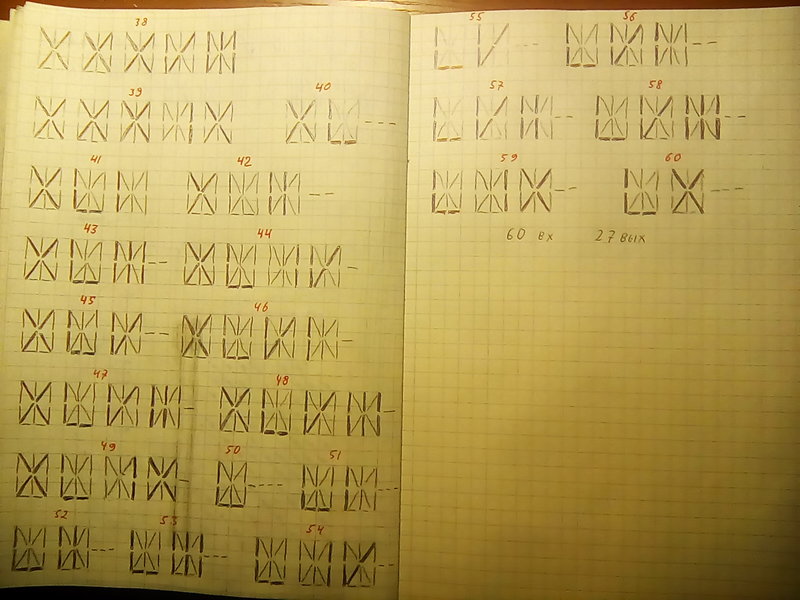

Нарисовал картинки ожидаемых цифр.

Прикинул дешифратор.
60 входов.27 выходов. Это хорошо.Выходов ожидал больше.
Общее количество светящихся сегментов за 60 минут - 680:2 = 340.
А это плохо.
Если использовать дешифратор,как для счёта часов,который с ключами 9/25 вольт.То получается около 1300 диодов.Это сильный перебор.
Дальше будут макетироваться разные варианты повторителей 9/25 вольт.С целью выбрать оптимальный. Вариантов пока три. Два на микросхемах.Один придумал FA-14, на транзисторах.
Если получится,то всё обойдётся 340-ка диодами.Это нормально

[Борисович]

Продолжение.
Смакетировал пару вариантов дешифратора.
В результате получилось совместить К161КН1 и часть схемы от FA-14.



Вроде бы может получиться даже лучше,чем ожидал. И диодов 340 и совсем без транзисторов.
Теперь надо проверить микросхемы.Им тоже лет не мало - 35. И если окажется достаточно исправных,то можно будет прикинуть напряжения питания и ток.А потом и схему рисовать

[Борисович]

Продолжение.
Проверил микросхемы.Исправных достаточно.
Убрал с макета лишние детали.
Включил.Всё работает.
Весь счётчик минут выходит : 21 микросхема,340 диодов,60 резисторов.Без транзисторов. Нормально,даже хорошо.
Оценил потребление,по частичным измерениям : +9в - 30 ма ; -24 в - 7 ма.Тоже хорошо.
Выходит 5 напряжений питания.Но при самопальном трансформаторе - не актуально.
Вот теперь,надо полную то схему - нарисовать

[vladnik]

Весь счётчик минут выходит : 21 микросхема,340 диодов,60 резисторов.Без транзисторов. Нормально,даже хорошо.

Да, по сравнению с первой ЭВМ(Марк 1, 765 тыс. деталей), совсем хорошо.

[Борисович]

по сравнению с первой ЭВМ(Марк 1, 765 тыс. деталей), совсем хорошо.

Да,да,да.

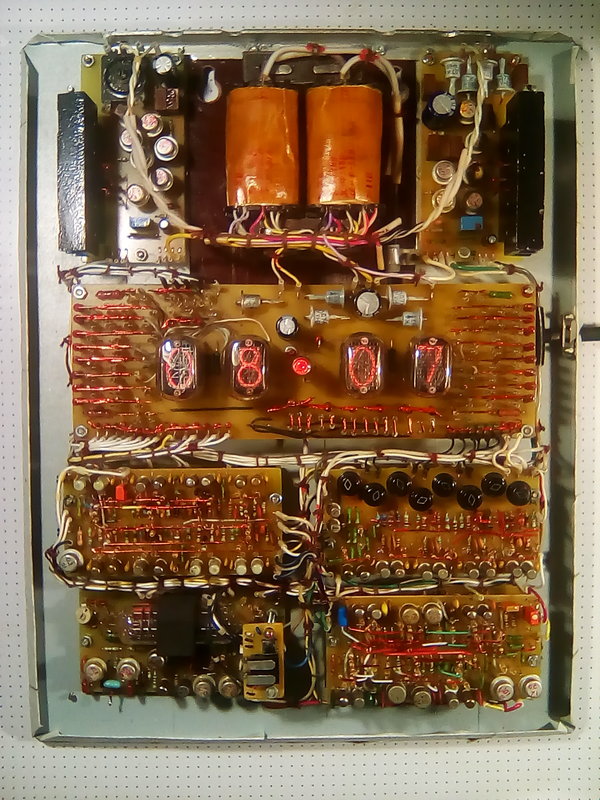

Эти тоже

совсем хорошо.

[Борисович]

Продолжение.
Нарисовал схему счётчика на 60 и дешифратора 6 входов на 60 выходов.
Схема то и не сложная.И удобно компонуется на плате.И половина дорожек ожидаются - прямые.Нормально.
Осталось пририсовать дешифратор 60 на 27.

[Борисович]

Продолжение. Пририсовал дешифратор 60 на 27.
В нём только диоды.Схема заодно и рисунок разводки платы в масштабе 2:1.
Остались КГ с делителем и БП

[Борисович]

Продолжение.

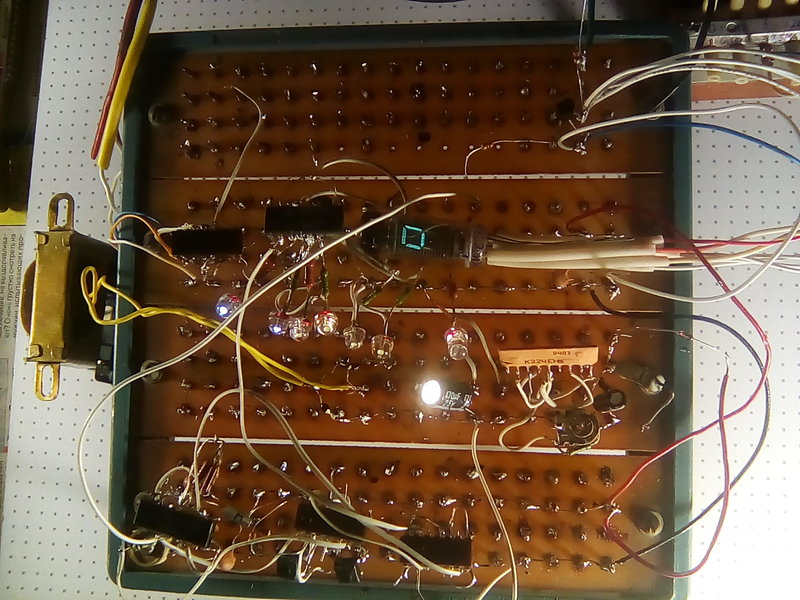

Сделал макет всего остального.
Всё работает.Квадратик индикации секунд - мигает.

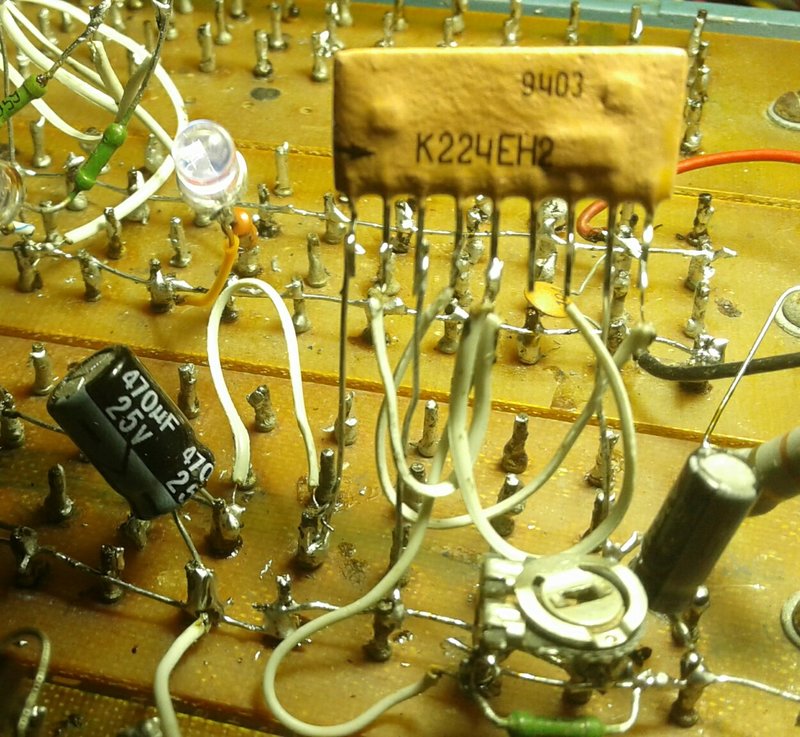

Кстати.В БП использовал занятную микросхему.

Позднесоветская разработка.Информации мало.Типа на 5 в.
Но, внутренняя схема есть. Посмотрев на внутреннюю схему, FA14 выяснил, что это оказывается регулируемый стабилизатор 1,5 - 12 в, 50 ма. Что то вроде сильно маломощной LM317.Макетирование подтвердило. И зачем то такая была нужна,если разработали и выпускали.

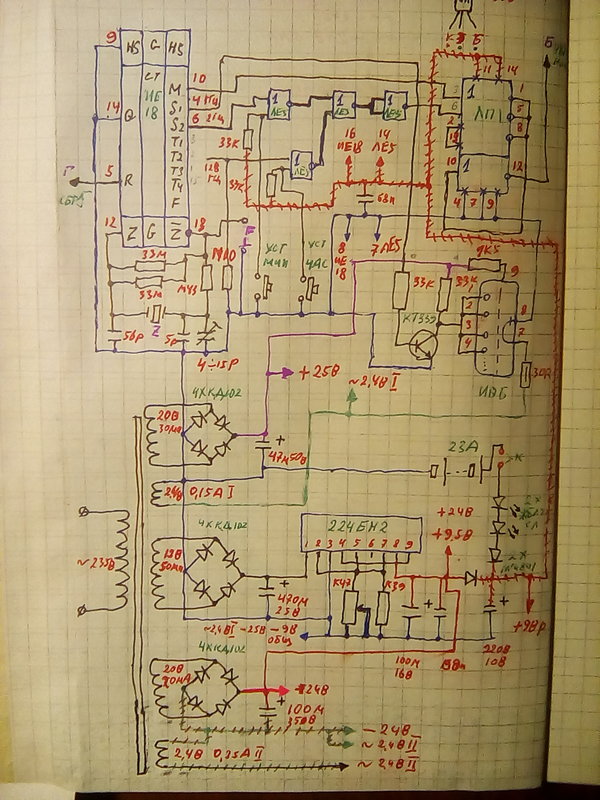

Схема получилась такая.

В общем бредо-затея с разработкой схемы часов с РИМСКИМИ ЦИФРАМИ ,как то прошла слишком даже просто.

Следующая бредо-затея.
Часы на ИВ-11 с управлением на древней 264 серии.

Такая в некоторых первых малогабаритных настольных калькуляторах применялась. 45 лет микросхемам.
А где секунды - будут переключаться центральные сегменты у ИВ-4. Типа как бы крутится. Такое видел в часах у alr5000, .Видео он показывал.Занятно смотрится

[torneb]

Классные панели

[Wladimir_TS]

Это экзотика позднего СССР - найти практически нереально. Кстати были и цветные.

[Vygandas]

Это экзотика позднего СССР - найти практически нереально. Кстати были и цветные.

Помню эти ИГПП-32/32 , еще тот отстой , было лютое количество брака и некондиции. В Вильнюсском заводе электрографии (знаменит изделиями под маркой Эра) валялись долгое время по всем помойкам и еще продовались в местных магазине радиодеталей, и некому не были нужны. Это вам не ИГПП100/100, которые еще кое как научились делать, но ресурс был тоже так себе
Сколько говорили на их основе производили системы отображения данных для ПВО и центрами управления полетами.

[Tronix]

Тут надыбал в количествах ИН-1, поэтому решил сбацать еще одни часики. С dc/dc не мудрил, а повторил уже известную понятную схему на NE555 (ака КР1006ВИ1), повышайка с 12 вольт:

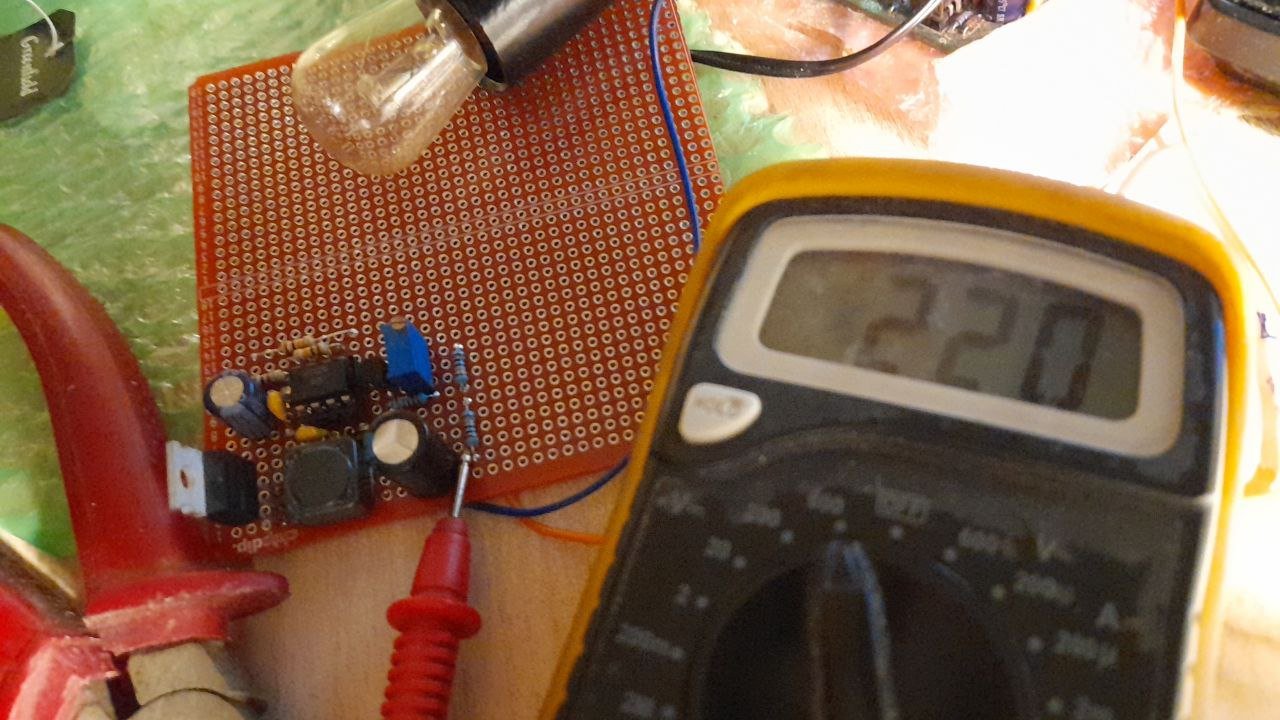

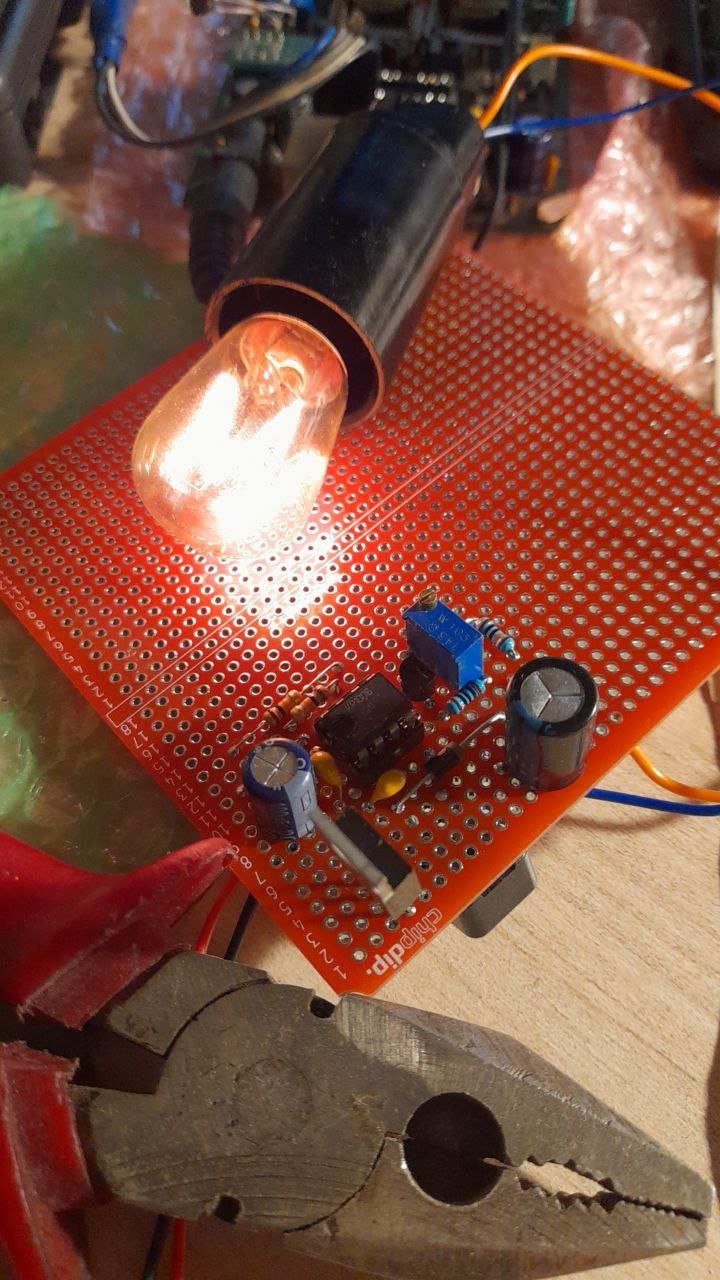

В этот раз даже на удивление мощная вышла, когда поигрался с номиналом дросселя и частотозадающего конденсатора. Думаю такую можно потом применить для анодного ламп для лампового безтрансформаторного уся:


В качестве мозга часиков/термометра думаю пока на каком бы экзотическом контроллере все собрать. Всякие там STM32, AVR, PIC отбрасываем, потому что это очень просто и не интересно. На msc51 (8031) уже делал. Остаются варианты которые мне интересны и у меня есть примерно такие КР580ВМ80, КР1816ВЕ39, i8085, Motorolla 6809.
ВМ80 конечно да, но ему еще один питальник делать отрицательного напряжения, гену собирать, и получается уж очень много километров МГТФ мотать на RAM и ПЗУ. А мне уже лень, поэтому оставим деда в покое.
i8085 в этом плане попроще, ибо уже не нужно ни отрицательное напряжение, ни гена. Но RAM все еще нужно. Да и в целом не очень то сильно отличается от того же Z80, а с Z80 я уже наигрался в свое время. Поэтому тоже не очень интересно.
Мотороллер 6809 - вот это вообще новая для меня архитектура. Но что бы разобраться, было бы хорошо сперва какую-нибудь "отладочную плату" с ним собрать, с UART, булоадером с прошиваемой флеш-памятью и тд, а не сразу в часы ставить. А то замучаюсь отлаживаться наощуп. Отложим видимо тоже.

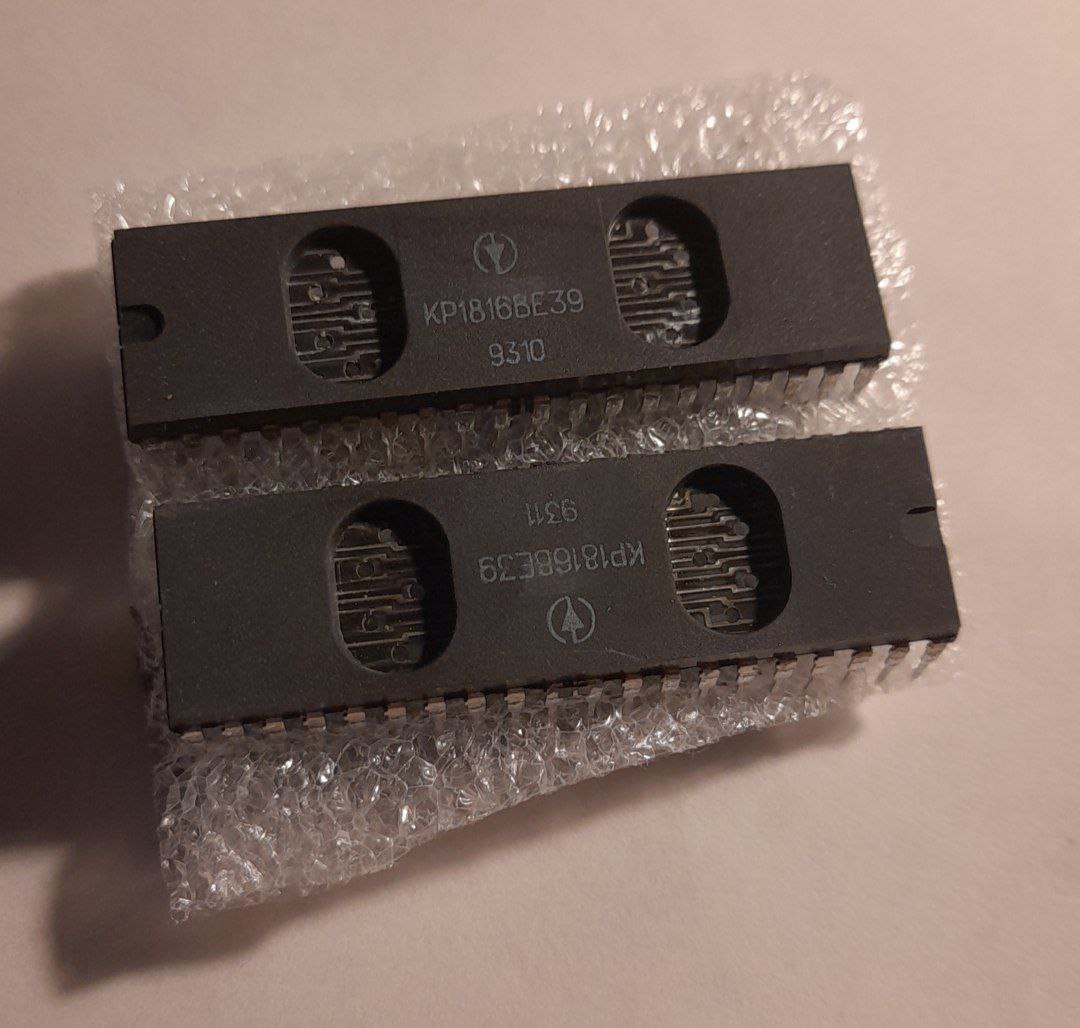

И остается КР1816ВЕ39:


У него и память есть встроенная, и обычные порты ввода-вывода. Просто сбоку защелку и ПЗУ поставил и вперед. На нем пожалуй и остановлюсь.

[Борисович]

Tronix,
Сильно круто.И бредо-идея замечательная.
Кр1816ВЕ39 в часах.... В Интернете не встречал.
ИН-1 конечно не сильно круто.Долговечность маловата.В 80-е в оборудовании работали 2-3 года.Потом начинали не светиться части цифр или отдельные цифры. И было их пара коробок на замену.Но может Вам более удачные попались.

[Tronix]

ИН-1 конечно не сильно круто.
И было их пара коробок на замену.

Ну видимо одну из таких коробок ЗИПа и отдали. А на халяву, как известно, и уксус... -)

в оборудовании работали 2-3 года.Потом начинали не светиться части цифр или отдельные цифры.

Попробую тогда изобрести нечто вроде панелек для профилактической замены раз в 2-3 года, а не намертво все спермоклеем заливать, как обычно -)

Сильно круто.
Кр1816ВЕ39 в часах

Да на мой взгляд ничего крутого. От микроконтроллера мне нужно всего лишь три вещи - 1) умение шевелить одной своей лапкой со скоростью не менее 60мкс (для 1-wire датчика температуры DS18B20); наличие свободных пары-тройки лапок для I2C интерфейса связи с RTC по типу PCF8563 или аналогичной; умение выставить на свои порты или на внешнюю защелку данные для 155ИД1; ну и еще неплохо 4 ноги свободные иметь для управления анодами ламп (включение/выключение).

Все это с лихвой и большим запасом может ВЕ39, поэтому он тут вообщем-то избыточен. Но ничего более нетрадиционного у меня пока нет.
Контроллер как контроллер одним словом, старый конечно, но перекрывающий мою задачу более чем. Вот часики на каком-нибудь i4004 были бы конечно поинтереснее, но где ж теперь его взять не по цене боинга....

[Борисович]

Продолжение.

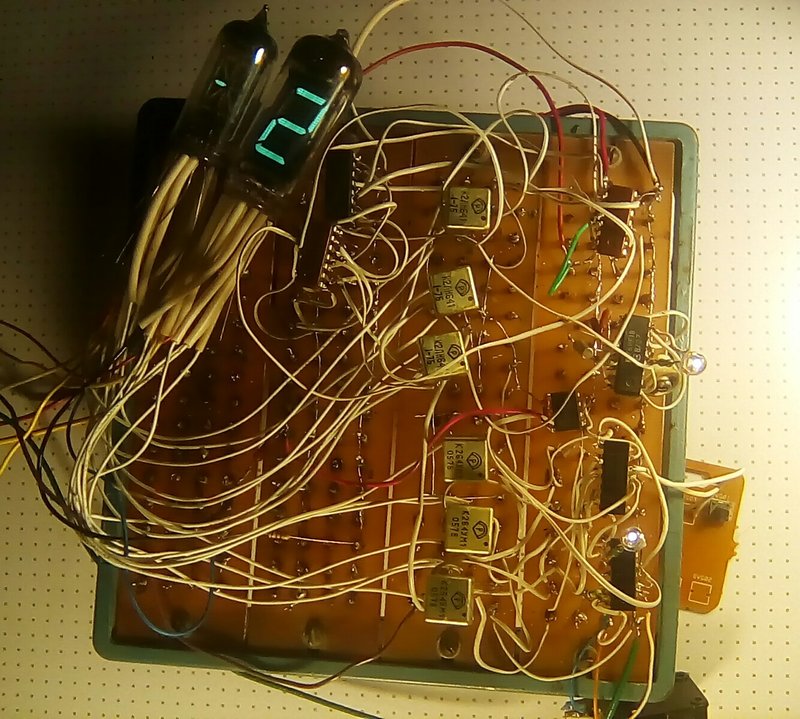

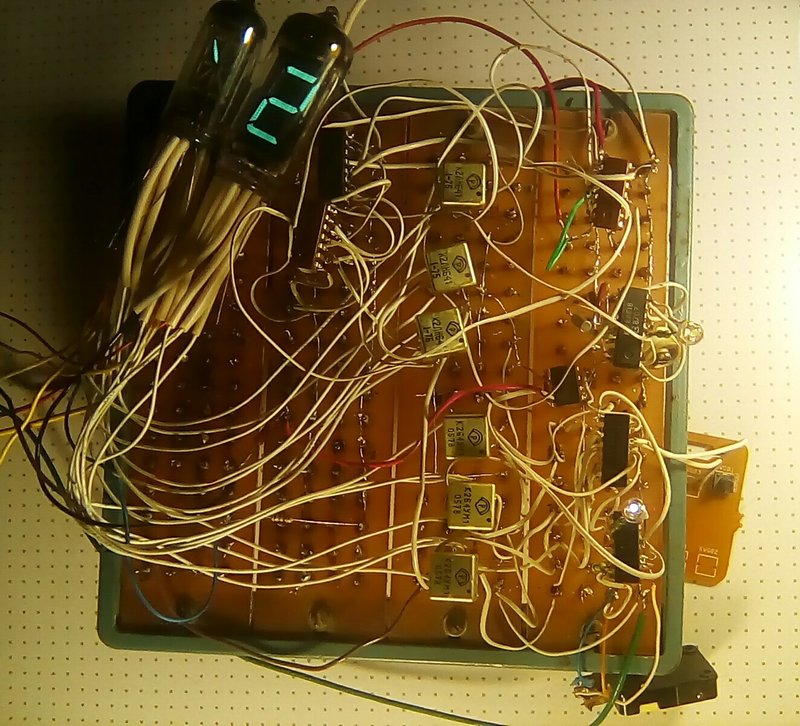

Сделал необходимое макетирование часов на ИВ-11 и 264 серии.

264 серия с 176 серией совместилась нормально.Причём без дополнительных элементов.
Гашение нуля на АQW-214. Это которая восьминожка.Сильно эти микросхемы оказались удобные и универсальные для применения в часах.
Указал на подобные Tronix,
Tronix, - респект.Сам не знал О МЕЛКИХ оптореле для любого вида тока и на 250 вольт. И вряд ли бы догадался.
Крутилка на ИВ-4 тоже нормально работает и занятно смотрится.
Схему нарисовал.

Опять же довольно большая,но не сильно сложная

[Борисович]

Tronix,

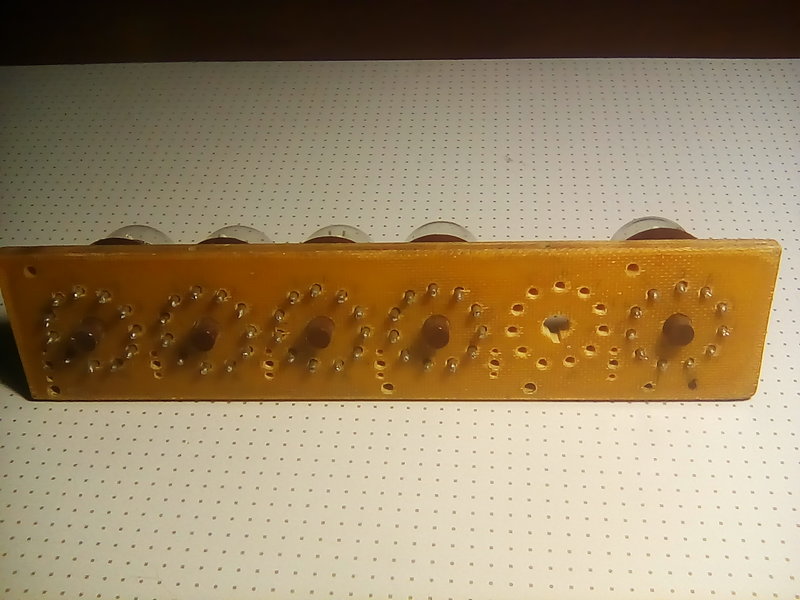

В 80-е у меня в частотомере ИН-1 вот так стояли.На планке с отверстиями.

Планка сохранилась.ИН-1 в часы применять,пока есть другие , не буду.
Плюс такой установки - лёгкая замена.
Минус - ИН-1 не сильно точно позиционированы в цоколе.Некоторые слегка под наклоном.
Если бы сейчас устанавливал ИН-1.То сделал бы большие отверстия ,по диаметру цоколя.Что бы в них ИН-1 вставлять и поворачивать до ровного положения.
Провода к таким ножкам на цоколе нормально паяются в стык и не отваливаются.

А ВЕ39 в 21-м веке в часах - это крутой ретро-бредо-креатив.Так что - это

Сильно круто

[Vygandas]

Провода к таким ножкам на цоколе нормально паяются в стык и не отваливаются.

Я в свое время чтоб не паял а использовал контакты из гнезд РП14 , так как их битых было полно на заводской свалке (Вильнюсский завод счетных машин)

[vladnik]

Сильно круто.И бредо-идея замечательная.
Кр1816ВЕ39 в часах.... В Интернете не встречал.

Да особо ничего особенного, всё тот же 51 контроллер, только с упрощённой системой команд, MCS-48.
Были у меня на подобных и часы, и секундомеры, и прочая "высокоточная" часовая мат. часть.
Одни вон до сих пор идут и показывают, и время, и температуру. И много всяких осталось, просто сложенных в коробочку.
Даж говорящие есть.
Кстати, довольно точно идут, если коррекцию использовать, внутреннюю(по алгоритму) или внешнюю.

[Борисович]

И много всяких осталось, просто сложенных в коробочку.

Что то Вы ничего показать не хотите.
Только пишете.
Лень показать то.Или как?

Да особо ничего особенного

Да оно ни в чем собственно нету

ничего особенного

Даж говорящие есть.

Что говорят то? И каким голосом ?

[Wladimir_TS]

и у меня есть примерно такие КР580ВМ80

Я на ВМ80 когда-то начинал делать. К сожалению на тот момент времени проблему отладки программы так и не решил.

Состав был 580ГФ24 580ВМ80 580ВК28 537РУ10 573РФ2 155ИД7 2х580ВВ55(индикация и ввод-вывод) 514ИД2

Схема аналогична компьютеру ЮТ-88 только индикация статическая на ВВ55 и дешифраторах. МГТФу ушло море. -5В генерилось на 1006ВИ1, причем без -5В, +5 и +12В на основную схему не подавались - ключи были. ВМ85 в те годы был нереальной экзотикой. Программу начал писать на Радио-86 РК, но там подобрать коэффициенты счета было нереально из-за работы видеоконтролера, останавливающего работу процессора. Начал изобретать способ перекачки программы из Радио-86РК в ОЗУ "часов" (на самом деле часов - программатора), потом добыл большою светодиодную линейку от АОНа решил делать динамическую индикацию, но К155РП1, как в оригинальном ЮТ-88 достать не удалось. Чего-то мудрил с отдельной ОЗУшкой, переключающейся то на шину процессора то на сканирование динамической индикации. В общем сделал просто секундный счетчик на все знакоместа на том и успокоился. Где-то валяется. Только наверное без микросхем (были панельки) которые пошли на ремонт всякой техники. Да - сделано на куске чего-то астбестового, как картон плотный выглядит, но протыкается шилом. На паяльник стойко не реагировало.

[vladnik]

Лень показать то.Или как?

Ага. За день намаешься, к вечеру уже ничего не охота.
Я ж не молодой уже, работаю ещё. А ещё хозяйство.
Покажу как нибудь. Пару штук показывал уже.

Tronix, кстати, если нужно будет, или затыки будут, могу библиотечку показать. С ПО для этих и подобных камней.
Есть и I2C, 1-ware, и прочая шняга. Писал когда-то.

[vladnik]

Что говорят то? И каким голосом ?

Биг-бен там. И время говорят, каждый час. Женским голосом.

[Tronix]

могу библиотечку показать. С ПО для этих и подобных камней.
Есть и I2C, 1-ware, и прочая шняга. Писал когда-то.

Я не против, с удовольствием бы посмотрел. Тем более примеров для msc48 в интернетах практически и нет, утеряны древние знания.

[vladnik]

Что говорят то? И каким голосом ?

Нашёл файлы, которые делал в редакторе, для говорилки.
https://drive.google.com/file/d/1YRKq74 ... share_link
https://drive.google.com/file/d/1sVA5X7 ... share_link
Короче, эти wav- писались в ПЗУ, проц выбирал по адресу нужную запись, и проигрывал её на ЦАП напрямую.
В зависимости от времени конечно. А мелодия просто в начале проговора играет.

[Борисович]

Нашёл файлы, которые делал в редакторе, для говорилки.

Колокол круто.
В 70-е пытался получить что то похожее средствами тех времён.К первым часам.
Похоже не вышло.
А сейчас звуки не занятны.Даже будильник

[vladnik]

А сейчас звуки не занятны.Даже будильник

Ещё в юности прочитал книгу "Синтез звука и его реализация". Увлекло.
Долго вынашивал планы сделать настоящий синтезатор, не по библиотеке слов, а по фонемам.
Но это всё оказалось по тем временам не подъёмно, и в техническом, и в программном смысле. Да и знаний не хватало.
Потом баловался на первых домашних компьютерах разными программками - синтезаторами.
Кое-что сам писал. Ну а когда увлёкся микроконтроллерами, тогда уже да, удалось что-то наработать.
Сначала с библиотеками слов, потом делил на фразы, части фраз, для экономии места. Так как всё это весьма весомо в плане памяти.
Под рукой только флеш-память тогда была, 2-4 мБ. Это сейчас хоть гигабайты вставляй.

[Wladimir_TS]

Колокол круто. В 70-е пытался получить что то похожее средствами тех времён.К первым часам.

У меня на прошлой работе мужичок сделал синтезатор подобного колокола на рассыпухе и даже колокольный перезвон на 3 имитатора и секвенсер на К561ИЕ8, жаль увлечен был кроме радиолюбительства зеленым змием, коий его и свел в могилу.

[Борисович]

секвенсер на К561ИЕ8,

10 звуков? Маловато будет.
Блимкалка у меня была сделана в конце 70-х на 155 серии и транзисторах.
Но на КОЛОКОЛ, не сильно похоже вышло

[Wladimir_TS]

10 звуков?

Даже меньше - делал дверной звонок в свою каморку на заводе. На колокол похоже было очень. Мы с ним даже писали на диктофон реальный колокол, а потом анализировали звук в звуковом редакторе.

[Борисович]

На колокол похоже было очень.

Схема естественно не сохранилась?

[Wladimir_TS]

Увы - я тогда как-то не просил у него схемы, ну а за последующие 25 годов...

Но смысл такой - что есть генератор синуса - тона и есть модулятор за счет проводимости германиевых диодов от протекающего постоянного тока и есть генератор огибающей - коий, как понимаю, - линейка одновибраторов на К561хх элементах. Сначала очень быстрое нарастание с ограничением синуса - удар, потом какое-то время медленное спадение а потом уже быстрое. Частота постоянная - вся хитрость в форме огибающей. Все на КТ315. Ну и воспроизводилось все это на приличном по размеру динамике в колонке с УНЧ ватт на 10. Что за колонка не помню - но помню что один динамик сантиметров 20-25 и затянута желтой тканью. УНЧ от чего-то бытового. Человек тот вообще увлекался клавишной электромузыкой - мутил синтезаторы аналоговые, а-ля "Поливокс", электрогитару сделал на работе из подручных досок и иногда играл сам для себя в каморке. Еще не признавал детали в отверстия вставлять - у него все платы - лист фольгированного стеклотекстолита - это за общий и 1 дорожка - это питание - остальное полунавесом на этом листе. Микросхемы клеил на резиновый клей (что-б отдирать проще, если что) вверх ногами, крупные конденсаторы - тоже. Подстроечники крепил проволочными скобками и клеем тоже. Остальное на выводах но прям так располагал, выравнивал - что аж произведение искусства.

[Борисович]

Продолжение.
Следующая усиленная бредо-затея.

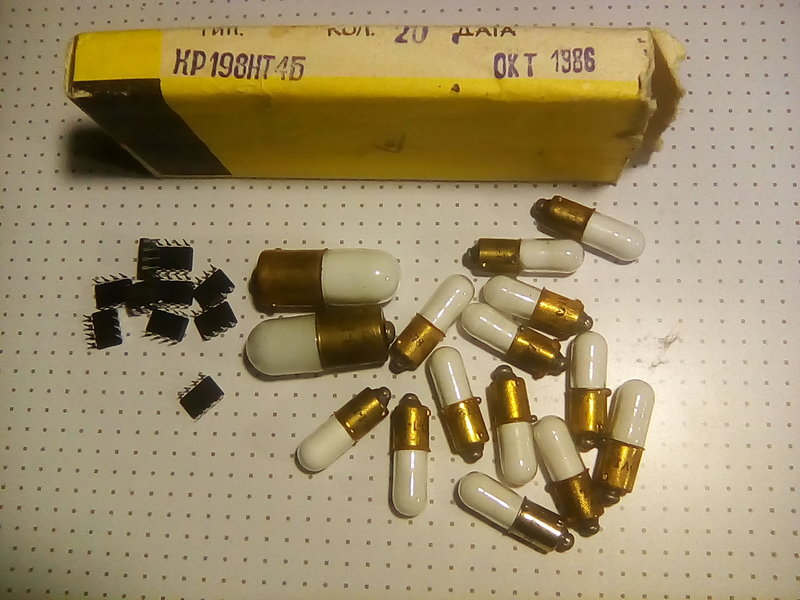

Часы на неонках ТЛЗ и ещё 561серии,198 серии ,а так же AQW-214.

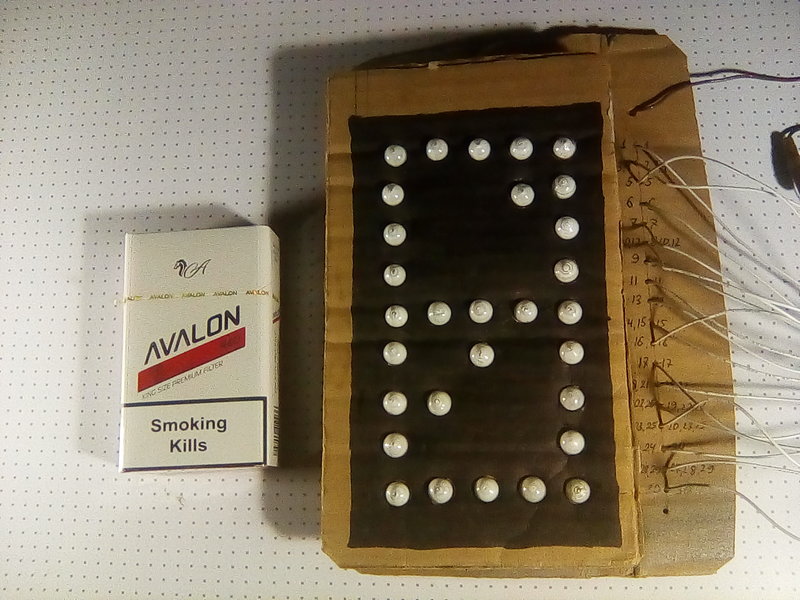

А это - макет цифры.

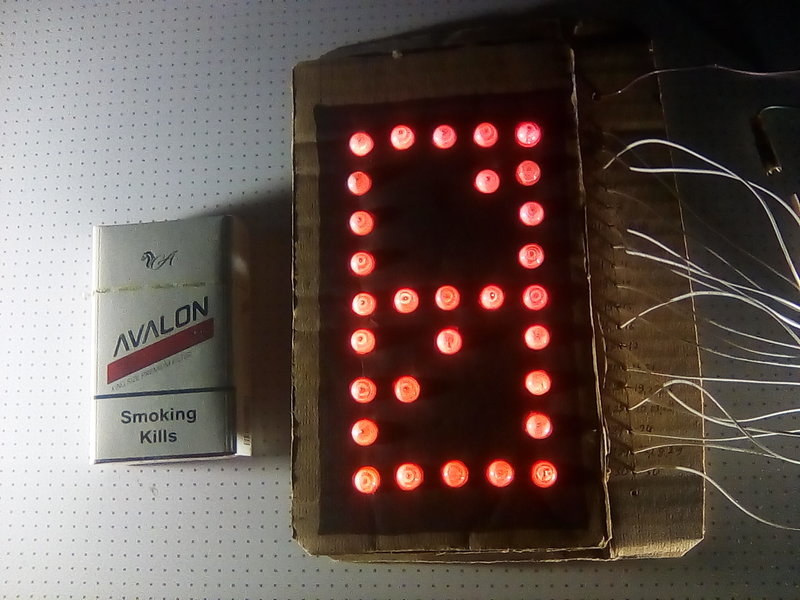

А тут - макет всех сразу включеных цифр.

Цифры будут работать прямо от розетки.
Через оптроны.
Цифры около 130 мм.
Типа , как будто часы для не маленькой такой ,заводской проходной

[ДедФеном]

В Стимпанкере есть мастер, который делает на заказ .Наручные часы часы в стиле Метро2033 и бывает Фаллаут.
Корпуса из латуни, бронзы, НЖ. Вроде бы был и из титана, но это не точно.
И много у него сделано и там показано, весьма разнообразных. Это вот самые последние.

Смотрю , смотрю и никак не могу понять что внутри делают антенный штекер для телевизоров 50х годов и сгоревший предохранитель ?

[Vygandas]

Смотрю , смотрю и никак не могу понять что внутри делают антенный штекер для телевизоров 50х годов и сгоревший предохранитель ?

Штекер это датчег Гейгера-Мюлера-Бормана СБМ-10 или СБМ-21 уже не помню
Предохранитель это индикатор из его жэ

[Adriano]

ДедФеном, Антенный штекер принимает гамма-излучение, а предохранитель... светится!

[Борисович]

Смотрю , смотрю и никак не могу понять что внутри делают антенный штекер для телевизоров 50х

ДедФеном,
А Вы первоисточник читали? Который Метро2033. Или как?
Еже ли нет,то и не поймёте.Никак не поймёте.
Да и не надо Вам этого
