На днях наткнулся на магазинчик на рынке. Решил сфотографировать... Просто раньше не замечал, что продаются такие часы. Китай, конечно. Но, интересно...

Борисович · #1452

Продолжение.
Покрасил крышку.Закрыл.

С кусочком интерьера.

Седьмые часы сделаны.
Часы на германии.
129 транзисторов,300 диодов,11 селенов.
Всего насчитал 1075 деталей.
Потребление 15 VA.
Размер 340х280х55.

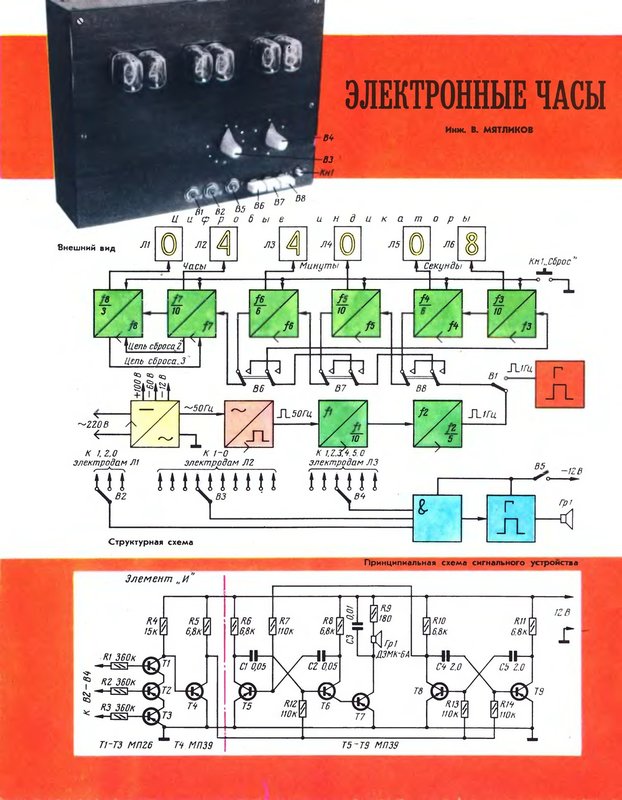

Ну, часы на германиевых транзисторах были описаны в Радио в 74 году.
Кстати оттуда схема пересчёта на 24. В отличии от более распространённой,где счётчик на 40,60 или 100 и сброс на 24, то здесь , именно счётчик на 24.
Так что, в 20-м веке такие встречались,но тогда, цели именно без кремния ,никто не ставил.А вот часов БЕЗ КРЕМНИЯ,в Интернете пока не встречал.
А теперь перерыв.Может когда потом к часам и вернусь.Некоторые прожекты имеются,из них пара бредо-прожектов

Wladimir_TS · #1453

Борисович писал(а): ↑
21 сен 2022, 06:43
Ну, часы на германиевых транзисторах были описаны в Радио в 74 году.

А по моему они на кремнии, а автор - все тот-же Борисов. На германии вроде не было, только отдельные узлы делители-счетчики, декады.

Борисович · #1454

Wladimir_TS писал(а): ↑
21 сен 2022, 15:20
А по моему они на кремнии, а автор - все тот-же Борисов

Вот неоднократно замечал.
Запоминаешь - одно,вспоминаешь - другое.

vitsserg · #1455

Забавно... А что за индикаторы "ИН9"? Это ж вроде бы линейные индикаторы?

Борисович · #1456

vitsserg писал(а): ↑
21 сен 2022, 20:48
Забавно... А что за индикаторы "ИН9"?

Судя по картинке,часы на индикаторах ИН-12 в панельках. По тем временам супер-пупер новые.
Тогда нормально были ИН-1,2,4.
Или опечатка,или индикаторы какие нибудь "опытные", и автор написал ИН-9 для конспирации

vitsserg · #1457

Такой формы были ещё ИН-17, но те помельче. Хотя, если прикинуть пропорции корпуса (240 х 200 х 60 мм), видимо, всё же ИН-12.

У моего бати, помнится, в те годы были ИН-2 и ИН-8-2. Последние я потом применил в частотомере по схеме Бирюкова.

Борисович · #1458

vitsserg писал(а): ↑
21 сен 2022, 22:07
применил в частотомере по схеме Бирюкова

Частотомер Бирюкова - это легенда.
Много у кого был сделан тогда.Да сейчас его тоже повторяют.
У меня в начале 80-х был сделан на ИН-1.
Других не было.Сейчас только панель с индикаторами от него сохранилась.

А вот ИН8-2 сейчас есть занятные, 74 г.
С длинными и толстыми выводами.

В Радиокоте, определили как самые ранние

vitsserg · #1459

Мне попадались три разновидности ИН-8-2:

Борисович · #1460

Как у меня на картинке - это правый.
А левый у Вас ,какой то сильно экзотический

vitsserg · #1461

К сожалению, фото со стороны маркировки я не сделал. А индикаторы все давно в деле.
Тем не менее, это всё ИН-8-2.

ДедФеном · #1462

Wladimir_TS писал(а): ↑
21 сен 2022, 15:20

А по моему они на кремнии, а автор - все тот-же Борисов.

Нет , на германии автор Борисович

Wladimir_TS · #1463

Борисович писал(а): ↑
21 сен 2022, 15:33
Запоминаешь - одно,вспоминаешь - другое.

Хммм а такой статьи не упомню ...

Что интересно триггера на германии, но без смещения положительного в цепи баз от отдельного источника, как в подавляющем количестве импульсных схем на германиевых транзисторах.

ДедФеном писал(а): ↑
22 сен 2022, 00:30
Нет , на германии автор Борисович

kuzmin · #1464

Не может быть Борисович на германии, как всё живое- кожа, кости и вода.

ДедФеном · #1465

И часы.

Борисович · #1466

kuzmin, ДедФеном,

kuzmin · #1467

Ко мне сейчас не смогут приехать, живу в 70-ти км от цивилизации.

Shuare · #1468

kuzmin писал(а): ↑
22 сен 2022, 18:00
Ко мне сейчас не смогут приехать, живу в 70-ти км от цивилизации.

Это если только 70км - вверх или вниз. Во всех остальных случаях - приедут, если захотят

Борисович · #1469

Хвастаюсь.
Хороший человек с Радиокота сделал мне плату управления часов на ЭЛТ.

Теперь осталось приделать к этой плате осциллограф на ЛО-247.

Диаметр циферблата ожидается 55-57 мм.

Но это не сильно скоро.Может в следующем году.В общем дожить ещё надо

Vygandas · #1470

Сегодня на барахолке прикупил такие , а ля конструктор, как мне нравится. Воткнул питалник, работают ! Имеют автоматическую регулировку яркости, термометр и все остальное. Номера конструкции пока не обнаружил ....

АлексейГрей · #1471

Vygandas писал(а): ↑
08 окт 2022, 16:12
Сегодня на барахолке прикупил такие , а ля конструктор, как мне нравится. Воткнул питалник, работают ! Имеют автоматическую регулировку яркости, термометр и все остальное. Номера конструкции пока не обнаружил ...

Это набор с али за 500 руб

Vygandas · #1472

АлексейГрей писал(а): ↑
08 окт 2022, 16:30
Это набор с али за 500 руб

Я что то такое подозревал. В свободное время поищу. Мне обошелся в два недобитых енота, прикинул что можно рискнуть

АлексейГрей · #1473

Vygandas писал(а): ↑
08 окт 2022, 16:33

АлексейГрей писал(а): ↑
08 окт 2022, 16:30
Это набор с али за 500 руб
Я что то такое подозревал. В свободное время поищу. Мне обошелся в два недобитых енота, прикинул что можно рискнуть

Я брал такие, мне нравится
https://aliexpress.ru/item/32884338985. ... a396ZDnIM7

Vygandas · #1474

АлексейГрей писал(а): ↑
08 окт 2022, 16:44
Я брал такие, мне нравится
https://aliexpress.ru/item/32884338985. ... a396ZDnIM7

Спасибо за ссылку ! Интересно на RXD, TXD может что-то на подобии GPS модуля можно прикрутить или только это для программирования ?

Сцилли · #1475

АлексейГрей писал(а): ↑
08 окт 2022, 16:44

Vygandas писал(а): ↑
08 окт 2022, 16:33

АлексейГрей писал(а): ↑
08 окт 2022, 16:30
Это набор с али за 500 руб
Я что то такое подозревал. В свободное время поищу. Мне обошелся в два недобитых енота, прикинул что можно рискнуть
Я брал такие, мне нравится
https://aliexpress.ru/item/32884338985. ... a396ZDnIM7

Собрал такие. Потом был сбой в электросети и они сдохли, даже цифры не светятся.

Игорь С · #1476

Борисович, А слабо часовой механизм из фанеры сделать?
https://usamodelkina.ru/15108-chasovoj- ... kgo.com%2F

kuzmin · #1477

Ничего интересного в этих часах, кроме программы.

Борисович · #1478

Игорь С,
Слабо.У меня по деревяшкам только двухручная пила в наличии.
И вообще, были у меня в детстве остатки древнего часового механизма,латунного,типа ходиков.Так там на шестернях была видна ручная разметка.Так что,прадеды такое могли и без ЧПУ сделать,чисто вручную

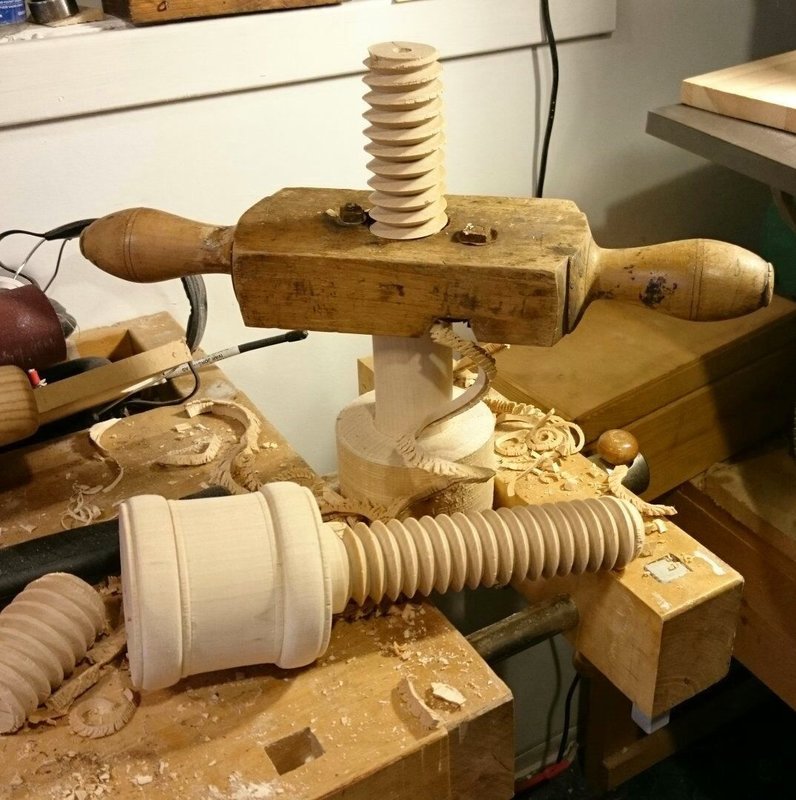

А Вам ,как столяру, вот такое слабо сделать.

Или такое

ДедФеном · #1479

Брисовичь это всё фигня , вот это действительно круто , болты и инструменты из шоколада

http://rt20.getbb.ru/viewtopic.php?f=19 ... &start=100

Борисович · #1480

ДедФеном,
Развесные не круто.Вота круто

Игорь С · #1481

Борисович писал(а): ↑
09 окт 2022, 22:48
А Вам ,как столяру, вот такое слабо сделать.

Слабо. Ни одного станка нет. Лобзик и шуруповёрт не в счёт. На деревянном форуме есть один любитель по таким часам. Выпиливает (во всяком случае раньше) всё в ручную.

Борисович · #1482

Игорь С писал(а): ↑
10 окт 2022, 02:32
Ни одного станка нет.

Борисович · #1483

Весьма забавные часы с Радиокота.
Совмещение ШИ и МК.

twoporylyj · #1484

Кто-то приобретает на алике наборы для сборки часов, собирает и продаёт на рынке в собранном виде?

Борисович · #1485

twoporylyj писал(а): ↑
16 окт 2022, 20:26
собирает и продаёт на рынке в собранном виде?

А Вы бизнес такой хотите организовать?
Полагаю будет не сильно прибыльно.

Wladimir_TS · #1486

А это смотря насколь народ дикий в конкретной деревне - где и будет копеечка капать. А коли выйти на продавана мимо алиэкспресса и брать оптом - таки и цена процентов на 20-30 ниже будет.

Vygandas · #1487

У меня есть два таких дохлых декатронных счетчика, думаю что с них замутить часового. Оставить декатроны или исползовать типа ИН-1 / ИН-4 , пока не решил

Борисович · #1488

Vygandas писал(а): ↑
16 окт 2022, 21:57
Оставить декатроны или исползовать типа ИН-1 / ИН-4 ,

Так тут всё возможно.А можно использовать и вместе.
Пример.Часы с Радиокота.

Тут и декатроны двух видов: счётные и коммутационные, и индикаторы

Vygandas · #1489

Борисович писал(а): ↑
16 окт 2022, 23:36
Тут и декатроны двух видов: счётные и коммутационные, и индикаторы

Видел я это. Там еще и куча транзисторов. Подробней на фото

http://moemesto.ru/SLvik/file/6223406/a101%2047.jpg

Wladimir_TS · #1490

Vygandas писал(а): ↑
16 окт 2022, 21:57
У меня есть два таких дохлых декатронных счетчика, думаю что с них замутить часового.

Тоже такой есть - только корпус корродировал до неприличного, а сами ячейки счетные и входной формирователь вроде целы. Но я хотел как раз в его корпусе собрать часы на ИН-1 с счетчиками на тиристорах (и/или К218ТК1 - ТТЛ счетный триггер) . Коррозию подободрал (местами сквозную) - но на том пыл иссяк. Всё-ж тяжко красить в условиях квартиры крупные предметы.

Аппарат транзисторный и годов вполне "микросхемных" - если интересно - могу сфотографировать счетный блок.

Vygandas · #1491

Wladimir_TS писал(а): ↑
17 окт 2022, 11:35
Аппарат транзисторный и годов вполне "микросхемных" - если интересно - могу сфотографировать счетный блок.

На много актуальней было бы его схему вменяемую. Мои аппараты это остатки после ремонтов, не хватает деталей и блоки с лампами напиханы что попало. Платы с транзисторами П308 , КТ601 и тиратронами ТХ5А в пересмешку. Даже не понятно что куда втыкать и похоже от разных поколений. Как то хочется восстановить один а другой можно и на часы на ИН-4 (у них чаще правильная пятёрка, что бесит если двойка перевернутая) и на К155 рассыпухе и будильник на 4 цифры с колодочным коммутатором от радиостанции Р-140
А морда у них знатная, литая из алюминия , такая на сквозь не проржавеет

Wladimir_TS · #1492

Тиратронов в моем нету, на каждой плате с декатроном по моему 2хМП114 (много лет лежит - не смотрел давно) и плата формирователя - там транзисторов 10. Пробовал рисовать схемы - но они какие-то кривые выходят - походу там даже не 2, а кабы не 4 напряжения питания.

ИН-4 штука хорошая - как-то по 50р предлагали, но сразу штук 50 - дорого - отказался - теперь жалею.

А коммутатор штырьковый тоже есть - только по моему от испытателя ламп.

Vygandas писал(а): ↑
17 окт 2022, 11:51
А морда у них знатная, литая из алюминия , такая на сквозь не проржавеет

У моего литая рамка, причем похоже из цинкового сплава ибо корродирует в белый пушистый порошок и плоская дюралевая панель - где кнопки к ней прикрученная. Надо это чудо дома поискать.

vladnik · #1493

Борисович писал(а): ↑
16 окт 2022, 18:47
Весьма забавные часы с Радиокота.
Совмещение ШИ и МК.

Вот это прикольно. Щёлкает так ностальгически.
Опять же, ИД1 не нужно искать.

Борисович · #1494

Вота он, декадно- шаговый искатель.Нашёлся в Интернете.

Супер-круто,но для часов не пойдёт

twoporylyj · #1495

Несколько PCF8574 и овердофига реле тоже неплохо заменят ИД1, при значительно меньшей вероятности внезапно сдохнуть.

kuzmin · #1496

Что такое- овердофига?

vladnik · #1497

Борисович писал(а): ↑
17 окт 2022, 20:27
Вота он, декадно- шаговый искатель.Нашёлся в Интернете.

Я в детстве бывал на АТС, классно они так щёлкали, в такт набору номера.
А когда их вокруг тысячи, вообще в один фон всё сливалось. Но наблюдать за оборудованием интересно было.
Совсем не так давно рядом с нами АТС ломали старую, эти ШИ выкидывали с этажей тоннами, всё это добро грузовиками вывозили.
А ставили скорее всего электронные Панасоники. Вот тебе и "импортозамещение".

Vygandas · #1498

vladnik писал(а): ↑
18 окт 2022, 08:14
А ставили скорее всего электронные Панасоники. Вот тебе и "импортозамещение".

Надо было ставить систему "алле девушка"

Wladimir_TS · #1499

Что удивительно, ни одного отечественного подобного ШИ (это судя по всему немецкий) я на фото не встречал более-менее качественном. Почему из у народа не сохранилось - неясно.

vladnik · #1500

Wladimir_TS писал(а): ↑
18 окт 2022, 22:13
Что удивительно, ни одного отечественного подобного ШИ (это судя по всему немецкий) я на фото не встречал более-менее качественном. Почему из у народа не сохранилось - неясно.

Да, где-то к истории бережнее относятся. Декадно-шаговая АТС в музее -
