Самодельные часы,разные

[torneb]

Не мое, с просторов интернета

https://img2.joyreactor.cc/pics/post/%D ... 457366.gif

Лучше это
https://time100.ru/fun

[Wladimir_TS]

Так сложилось, что я предпочитаю промышленные изделия, произведенные профессионально.

А сидите на форуме любителей поковыряться руками и пишите в темы про самоделки. Последовательнее надо быть, последовательнее...

[Mika]

Это вообще то форум "Отечественная радиотехника 20 века", а DIY, то бишь "самодельные устройства" - всего лишь его маленький раздел.

[Борисович]

Mika,
Где картинки Ваших игрушек?
Или у Вас кроме клавиатуры никаких игрушек и нет?

[Mika]

Странное и нездоровое у Вас видение, что все Вам чего-то должны.
Или я Вам что-то обещал?

[2vlad]

... у Вас вИдение, что все Вам чего-то должны...

Он же не один такой, был ведь "коллега", у которого все всё украли (от "Юного техника" до солидной фирмы!) и ему же все были должны...

[ДедФеном]

Mika,
Где картинки Ваших игрушек?
Или у Вас кроме клавиатуры никаких игрушек и нет?

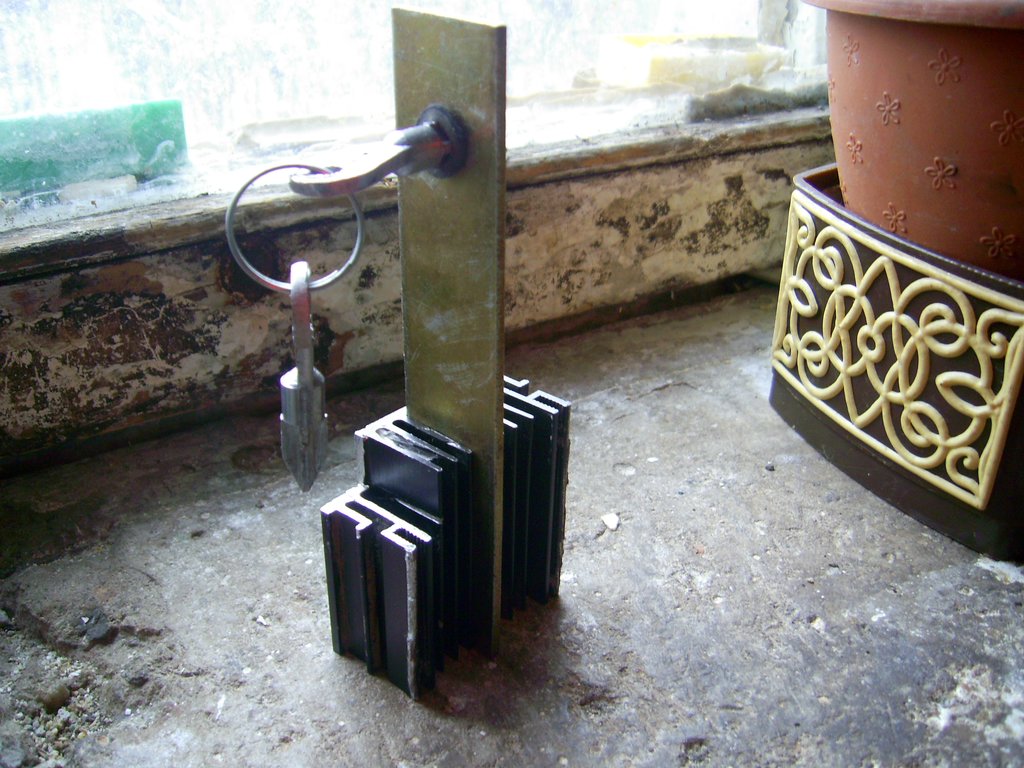

Для больших эстетов могу предложить образец современного искусства:

[Борисович]

Или я Вам что-то обещал?

Не обещали.Но регулярно встреваете здесь,со своими оценками.Не технического плана.
Выходит, чего то Вам не хватает.
Вот и лезете,что бы на Вас внимание обратили.
Но лично мне , Вы весьма забавны.В этом Вашем стремлении.
Выходит как бы так: Mika (в нагрузку ) ,к описаниям игрушек Борисовича,

[Mika]

Он же не один такой, был ведь "коллега", у которого все всё украли (от "Юного техника" до солидной фирмы!) и ему же все были должны...

Вы тоже помните того саратовского фигуранта? Вот тот бахвалится любил и мог! Не то что нынешние. Измельчали нарциссы.

[2vlad]

Вы тоже помните того саратовского фигуранта?

А как же! В "кровопивцы" записал, как такое забудешь? Насчёт измельчания нарциссов - согласен: покажи да покажи! И "пластинка" не меняется...

[Борисович]

Не то что нынешние. Измельчали нарциссы

Насчёт измельчания нарциссов - согласен: покажи да покажи

Вот тут то согласен полностью.
Когда показать в теме "Самодельные устройства" своего, руками сделанного ,нечего.
То остаётся только важный вид напустить и всякие разные оценки делать.
Ну что бы внимание обратили.

Внимание обратил.Продолжайте

[2vlad]

Борисович, ну спасибо за то, что разрешили!

[2vlad]

... своего, руками сделанного...

Это что - прямо таки "подвиг" что ли?

[Борисович]

прямо таки "подвиг" что ли

Не ,не подвиг.
В этом разделе в игрушки играют.
И этим довольны.
А подвиги - это наверное те,кому это не нравится совершают.
Возможно даже каждый день.Типа:" Вся жизнь- борьба"

[2vlad]

В этом разделе в игрушки играют.

Вот и играйте...

[Борисович]

Вот и играйте...

2vlad,

ну спасибо за то, что разрешили!

[2vlad]

Борисович, продолжайте заниматься! Никто же не мешает...

[Mika]

Мы будем наблюдать, такой наш тяжкий удел.

[Vygandas]

Сейчас к людям надо помягше. А на вопросы смотреть ширше (С)

Вы еще подеритесь , горячие финские парни

[Борисович]

Мы будем

Приложение Mika, ,появляется автоматически,после любого сообщения Борисовича.
Наверное - это какой то мелкий глюк форума

[Mika]

Скорее наоборот, Борисович ходит за мной по пятам.)) Это хорошо видно. Общения не хватает? Или это самолюбование?

[Борисович]

Mika,
Вы себе льстите.
В профиле своём посмотрите,в каких темах пишете последние 2-3 месяца.Чисто статистика.
Общения не хватает? Или ещё чего нибудь?
Так ,что однозначно

Приложение Mika, ,появляется автоматически,после любого сообщения Борисовича.

[ToShabaka]

Боженьки мои,взрослые дяди пиньками меряются....из за темы поругались...

[Борисович]

Преодолел лень и приступил к изготовлению корпусов часов.
Первые. Часы на К155ИД8.
Основание.
Установка деталей.

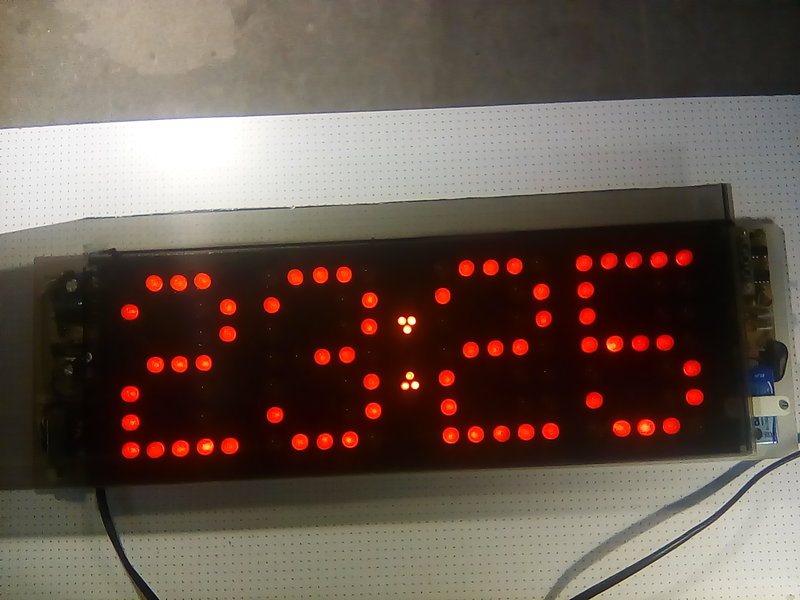

Монтаж.Включение .Работают.

Цифры.

Примерка стекла.Нормально.

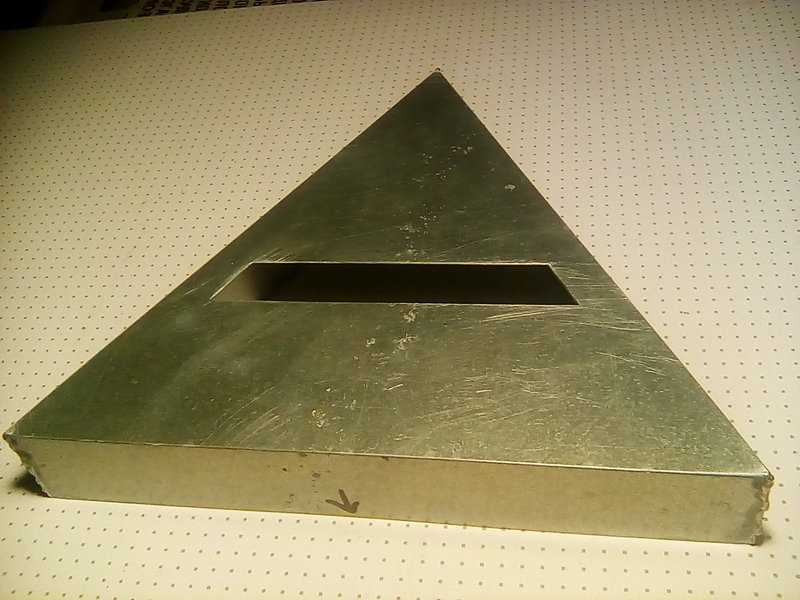

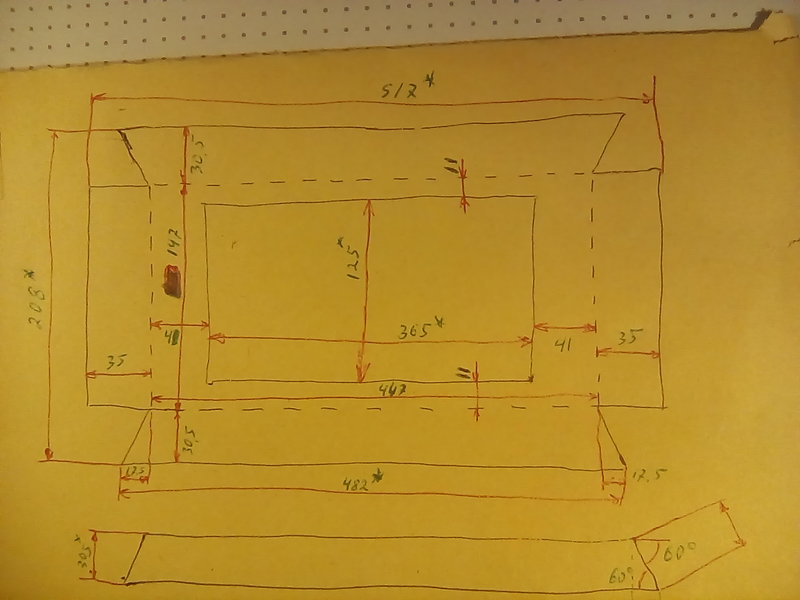

Эскиз крышки корпуса.Будет из оцинковки

[Wladimir_TS]

Резьбу в оргстекло без вклейки втулок - так себе - держится отвратительно. Я уже привык вклеивать туда втулки, добывавшиеся из карболитовых монтажных стоек (посредством специального инстрУменту) во былые времена, а теперчу как-то с Китаю заказал 500 штук, пока еще не кончились. Но там резьба подпросажена. А черный экран-фон - из чего соорудили ?

[Борисович]

Wladimir_TS,
Если резьба что бы один- два раза привернуть,то держит нормально,даже М2.
Плюс,правильный диаметр отверстий под резьбу , сверлить тонким,потом рассверливать на 0,2-0,3 мм и использование новых метчиков,комплект только для оргстекла.
А втулки раньше ставил,теперь редко.Только если конкретная резьба часто используется.
А "экран-фон" - это просто тонкая картонка покрашеная

[Wladimir_TS]

По моему проще втулку вклеить. Я делаю как- сначала по кусочку полиэтилена разливаю эпоксидку тонким слоем и расставляю на ней втулки (что-б закрыть нижнее отверстие). Когда так уже схватится - отделяю по одной и облой обрезаю.

Во втулку вворачиваю систему (от втулки) Шайба полиэтиленовая, шайба обычная, железная , увеличенная - гайка -винт - длинный. Гайкой естесвенно все сжимаю, что-б винт торчал, аки ручка. Проковыриваю отверстия вида "дыкракриваякакполучилося". Туда из шприца эпоксидки и нашей затычкой затыкаю. К полиэтиленовой шайбе эпоксидка не пристает и пол неё к резьбе не затекает, дальний конец загерметизирован ранее, а за винт торчащий легко переносить и втыкать (В ацетоне предварительно поболтав четок для обезжиривания). Зелезная шайба хорошо позиционирует втулку как по глубине погружения, так и по перпендикулярности поверхности.

[Борисович]

Продолжение.
Разметил.Вырезал.
Загнул.


Запаял.


Зачистил.Примерил.Нормально.
Просверлил отверстия для крепления и доступа к кнопками.Закрыл корпус.Включил.Работает.

Вырезал стекло из дохлой LED матрицы.Примерил.Подходит.

Дальше покраска корпуса

[Борисович]

Покрасил корпус.
С неделю подождать.Для полного высыхания краски.
А теперь корпуса для часов на ИВ-2 и часов на ТТЛ микросхемах.

[АлексейГрей]

Борисович, На нижнем фото справа на радиаторе, это стабилизатор? Какой?

[Борисович]

АлексейГрей,
Стабилизатор 7805 , с разборки

[vladnik]

А теперь корпуса для часов на ИВ-2

Красивая "ёлочка".
Что-то цены на эти ИВ-2 не божеские совсем. Я бы сказал, "зверские".

[OttoStirlitz]

А теперь корпуса для часов на ИВ-2

Красивая "ёлочка".
Что-то цены на эти ИВ-2 не божеские совсем. Я бы сказал, "зверские".

Популярность сыграла злую шутку

[Борисович]

Популярность сыграла злую шутку

OttoStirlitz,
А это как?

[Борисович]

Продолжаем.

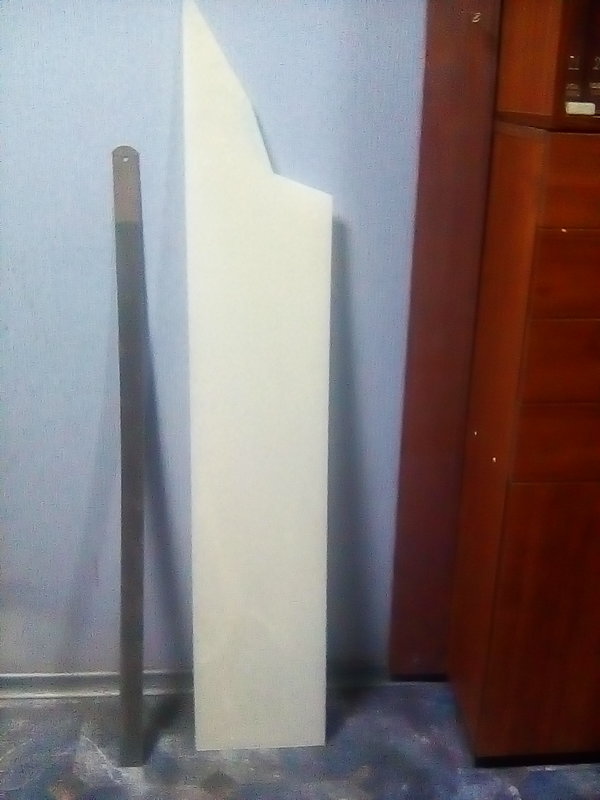

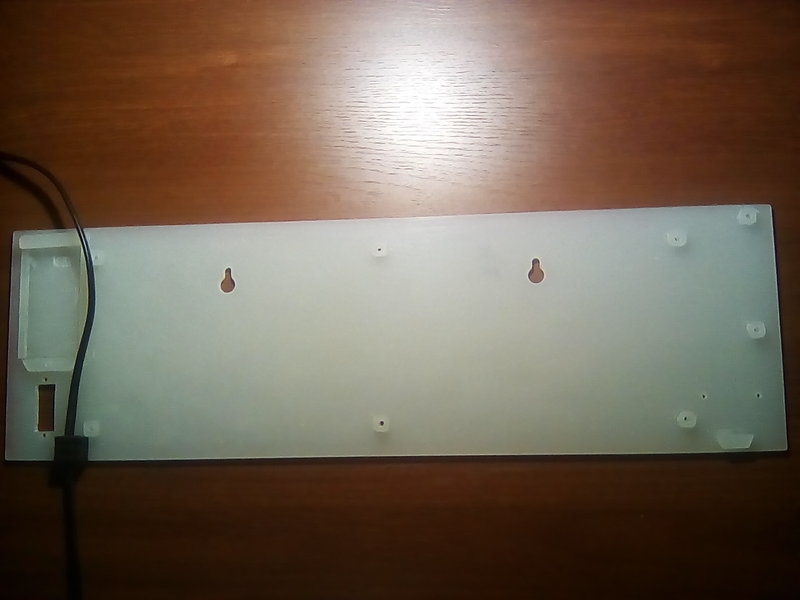

Отпилил заготовки оснований для двух часов. Обработал в размер.
Отпилить заготовки из листа длиной более метра циркуляркой у которой стол размером 190х200 мм довольно хитро.Но отпилилось.


Кстати.Wladimir_TS,
Пока Вы строите сушильный шкаф .Сделал импровизушную сушилку,для быстрого досушивания этого KUDO,которое из баллончика.

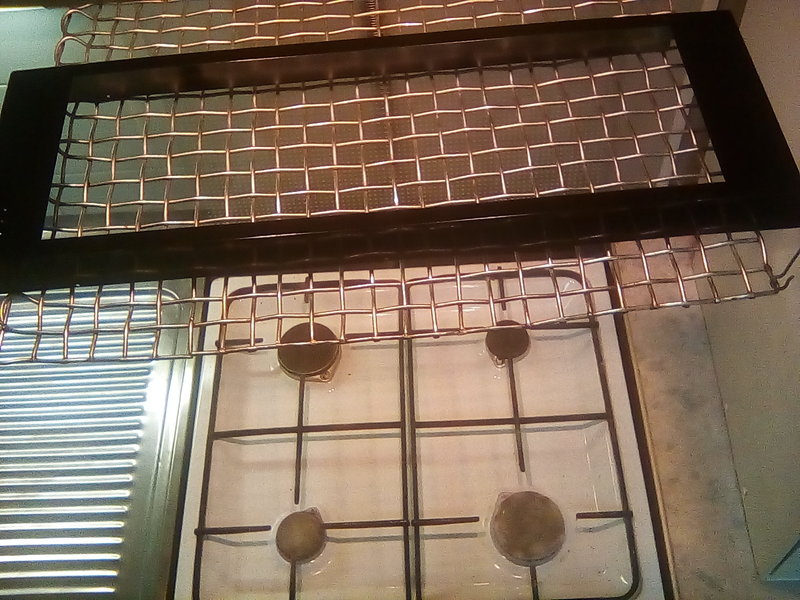

На базе газовой плиты с вытяжкой,которая с вентилятором.Вот такую.


А главное,убедил бабку это опробовать.
Результат замечательный.
40-50 минут на минимальном огне и всё готово.Температура детали ,на ощупь, полагаю 60-80°. Вытяжка справляется.
Сушилку одобрили для дальнейшего использования

[Wladimir_TS]

Ну у меня с этим есть некоторые сложности. Собственно из всей вытяжки с кухни у меня только форточка... И разводить по кухне продукты испарения растворителя не хочется - со всей покраской только на балкон.

[АлексейГрей]

А главное,убедил бабку это опробовать.

Странно! А как вам это удалось?
Мне то проще, есть сарай, гараж, там моя вотчина, но в доме на плите!? Однозначно отгребу!

[Борисович]

А как вам это удалось ?

Ну полагаю,что с возрастом люди как бы начинают более спокойно к мелочам относиться.Возможно лет 30 назад такая сушилка и не прокатила бы.
А сейчас: экология на кухне в общий чертах не пострадала.Сушилка для не частого применения одобрена

[Борисович]

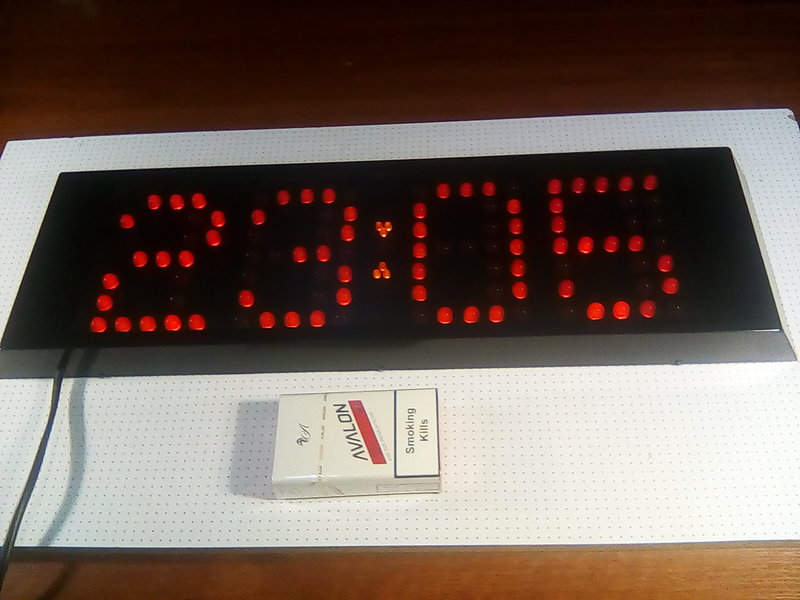

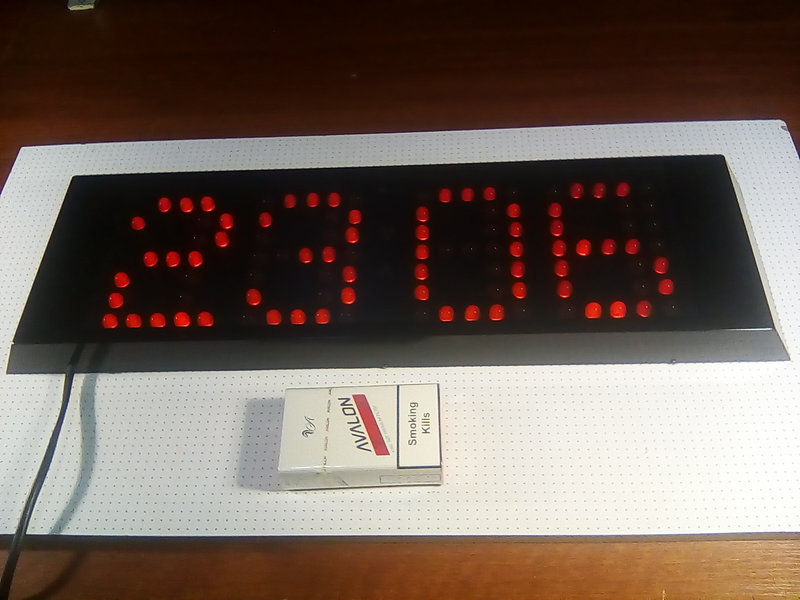

Так как сушка получилась хорошо и быстро.

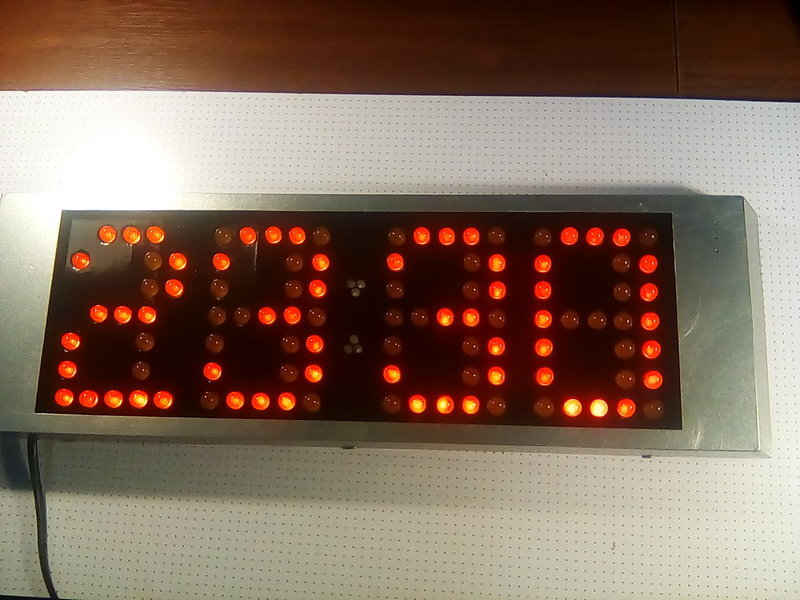

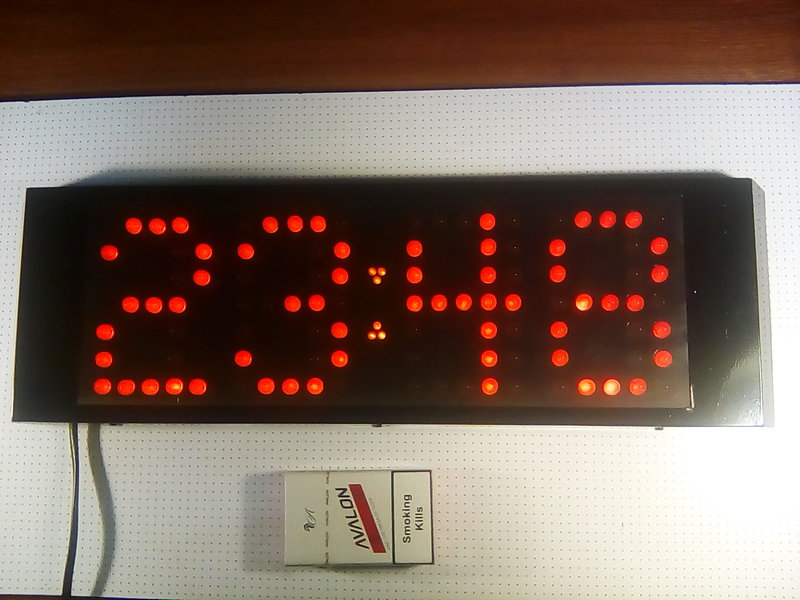

Вклеил стекло и закрыл часы.

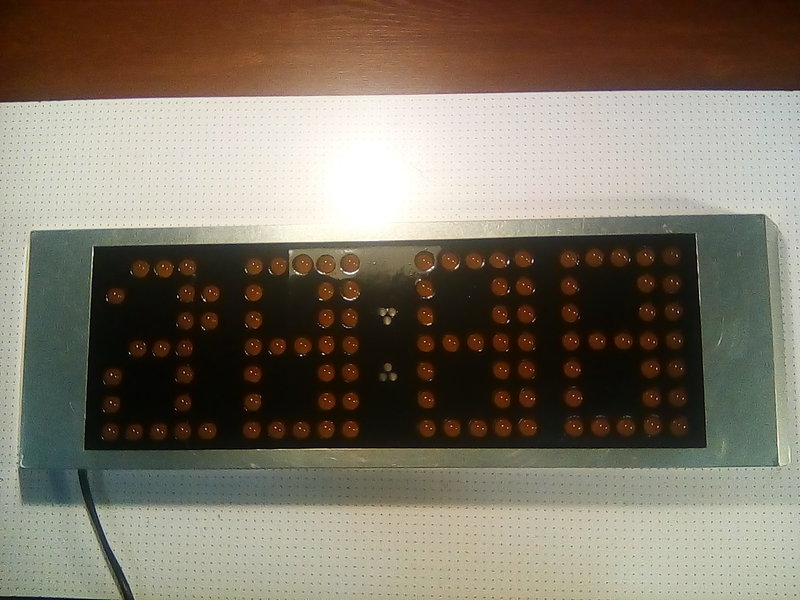

Высота цифры - 110 мм.Глубина корпуса - 30 мм. Потребление около 4 VA.
Первые часы сделаны

[Mika]

Можно на проходную какого нибудь завода приколотить.

[oldmao]

Однозначно (с) замечательно! У меня с корпусами проблема, ну хреновый слесарь я...

[OttoStirlitz]

Популярность сыграла злую шутку

OttoStirlitz,
А это как?

Стали модны часы в стиле Фаллаут и Сталкер с Метро. Вот и подорожали индикаторные лампы очень

[Борисович]

Продолжение.

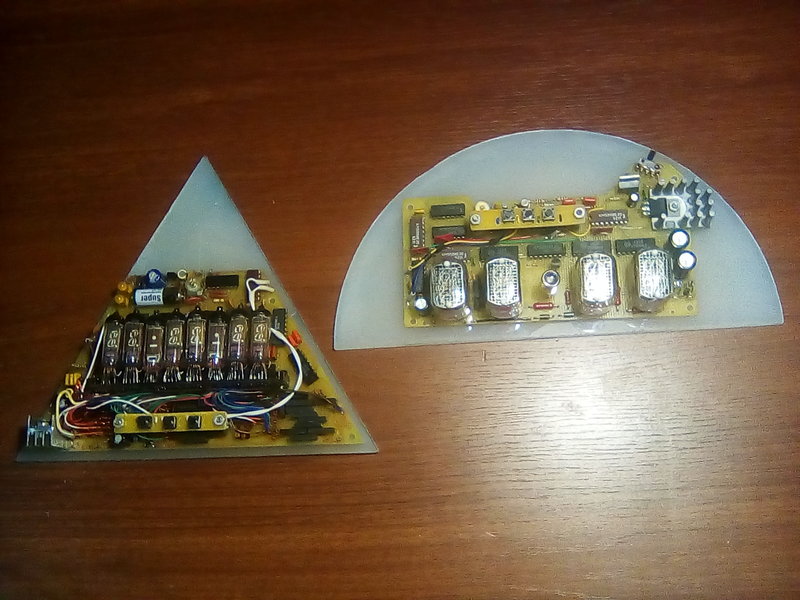

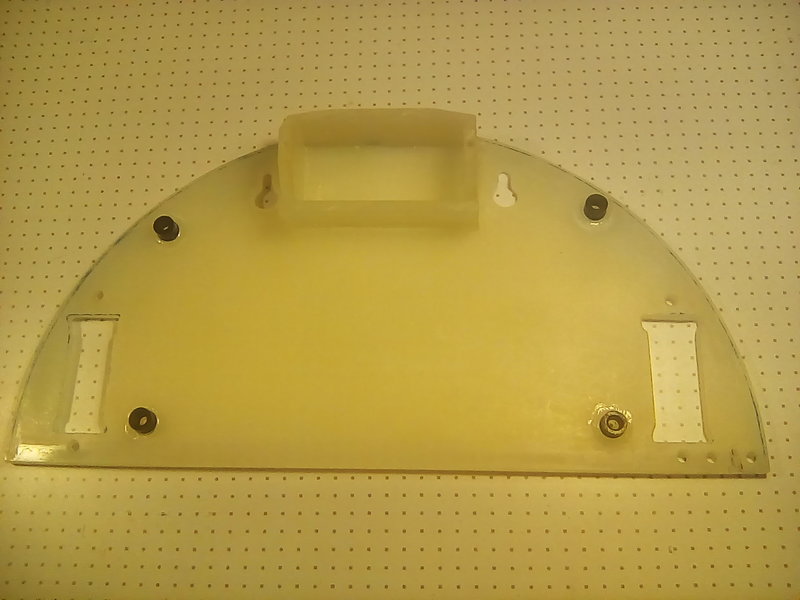

Основание для часов на ТТЛ.
С установленными деталями.

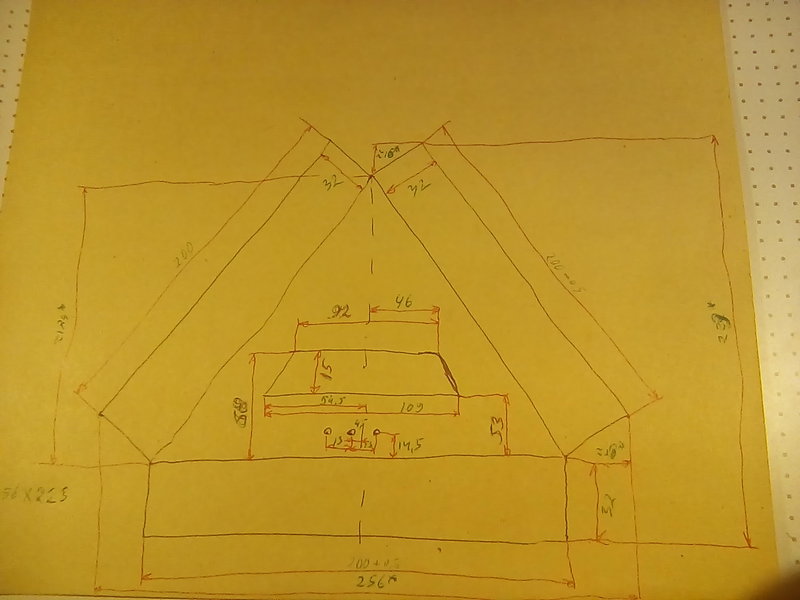

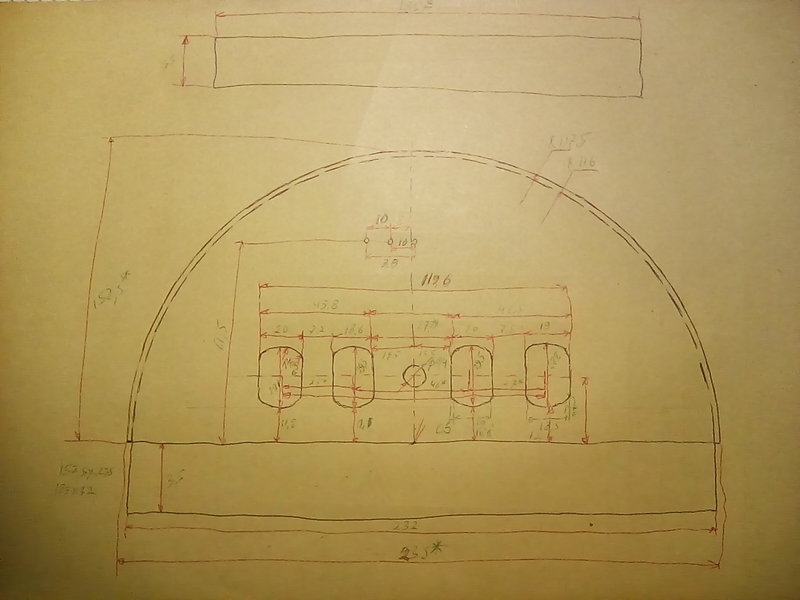

Эскиз крышки.Довольно хитрая ожидается разметка.

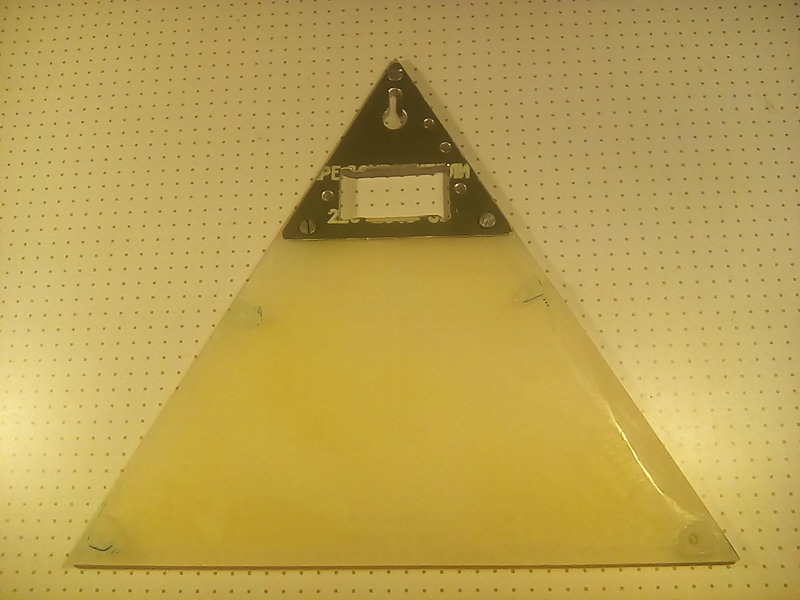

Основание часов на ИВ-2.

С установленными деталями.

Эскиз крышки.Здесь много проще.


Чуть не забыл.
Mika, то ,впервые здесь написал коммент почти по существу.

Можно на проходную какого нибудь завода

Возможно он и не совсем пропащий.
Хвалю! За наблюдательность и сообразительность.
ПЕШИТЕ ИСЧО

[Борисович]

Продолжение.

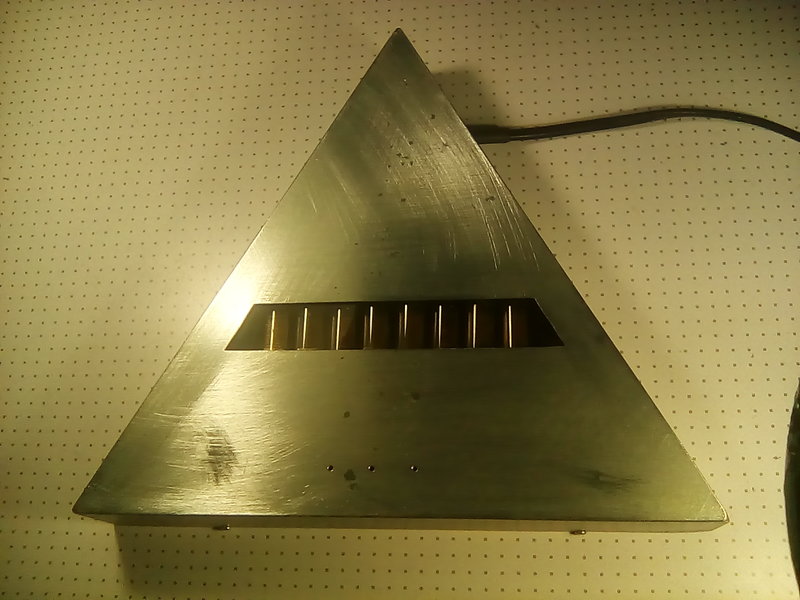

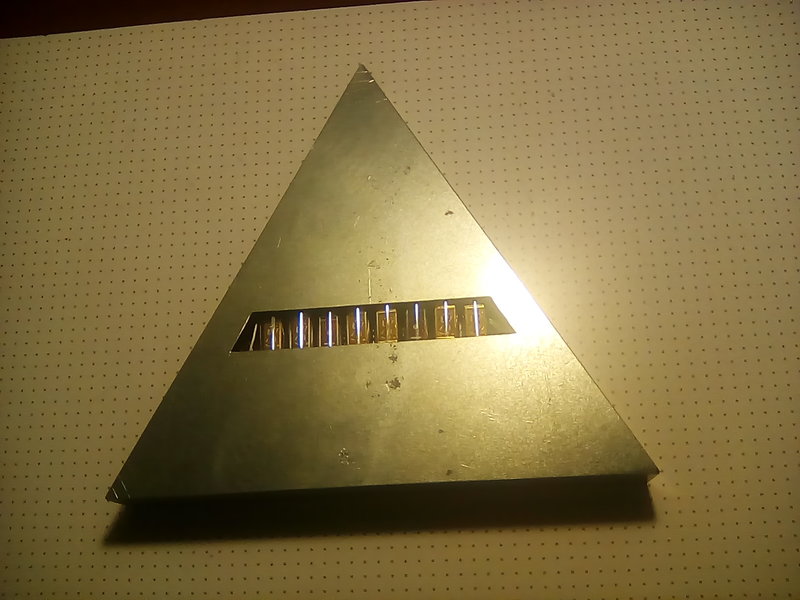

Часы на ИВ-2.

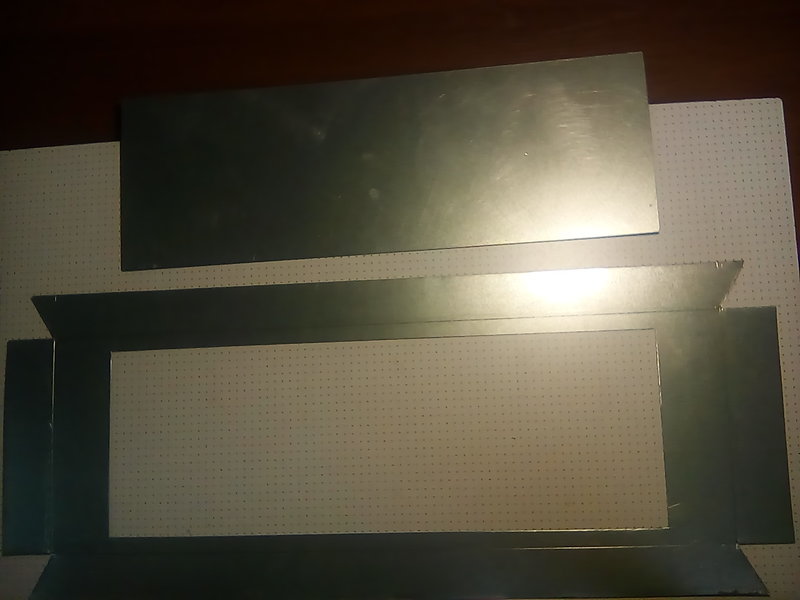

Разметил.Вырезал.
Загнул.

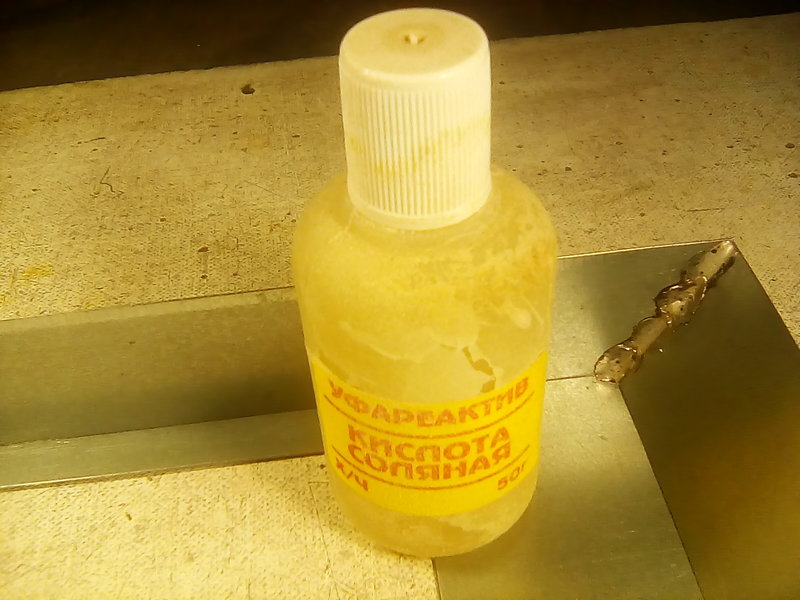

Запаял.

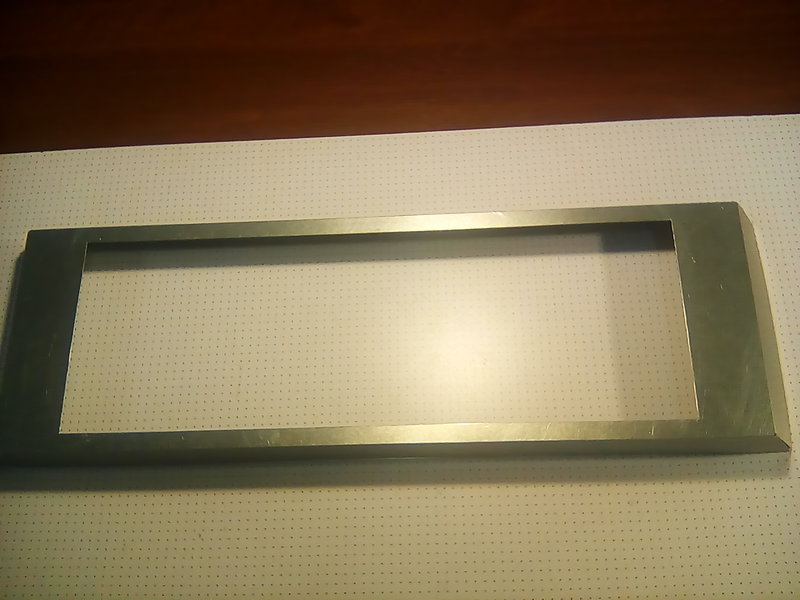

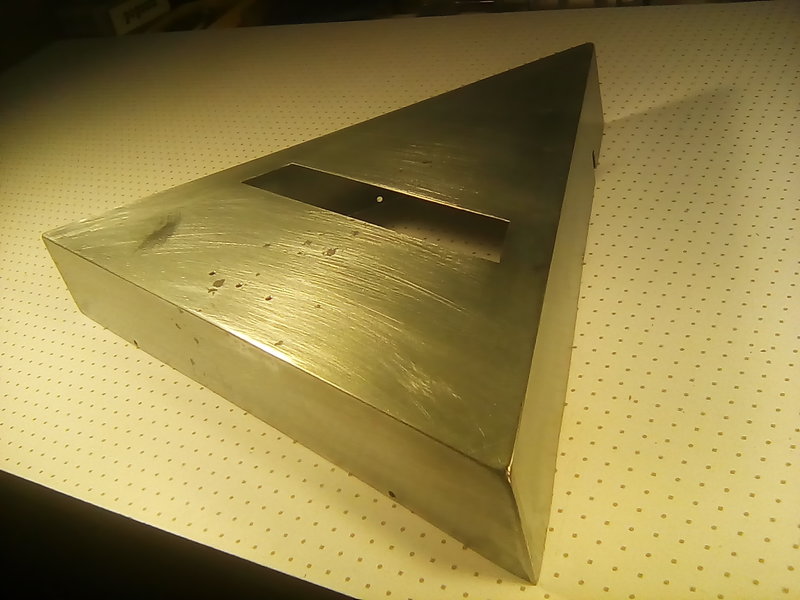

Обработал швы.Подогнал к основанию.
Сделал отверстия для крепления ,кнопок и вырез под сетевое провод.

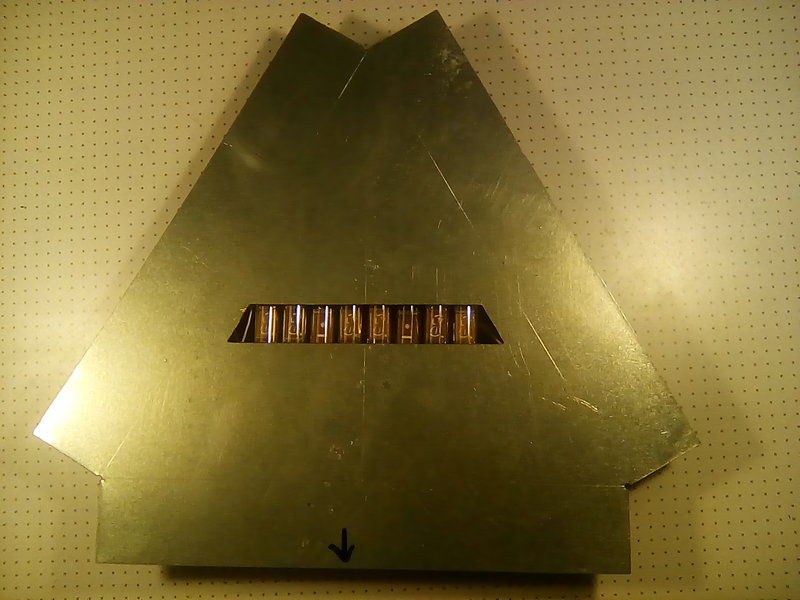

Применил с установлеными на основании деталями.Нормально

[Борисович]

Продолжение.

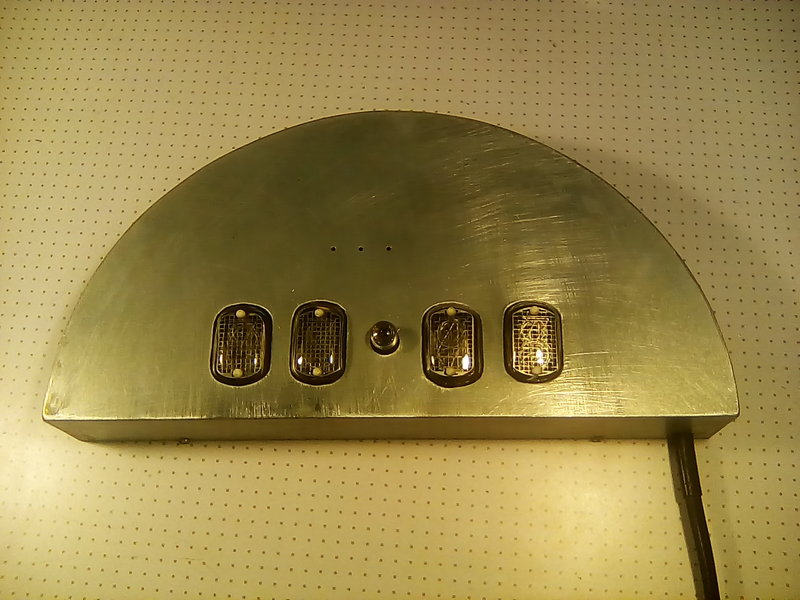

Часы на ТТЛ.

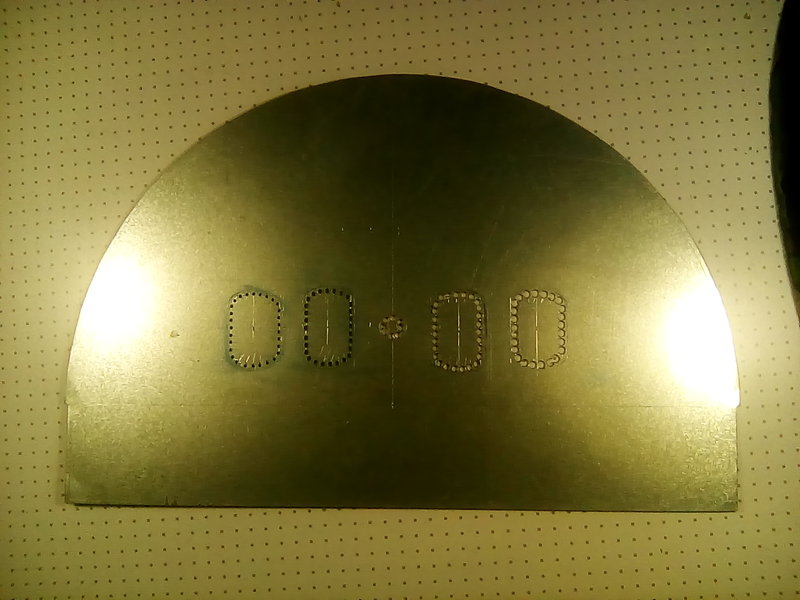

Сделал точную разметку отверстий под индикаторы.Индикаторы по наружному размеру весьма разные.Разница в размерах бывает до 2 мм. Так что,каждое отверстие индивидуальное.По высоте подбирал при изготовлении платы.Срок службы этих индикаторов достаточный.Замена не планируется.
Просверлил по контуру.

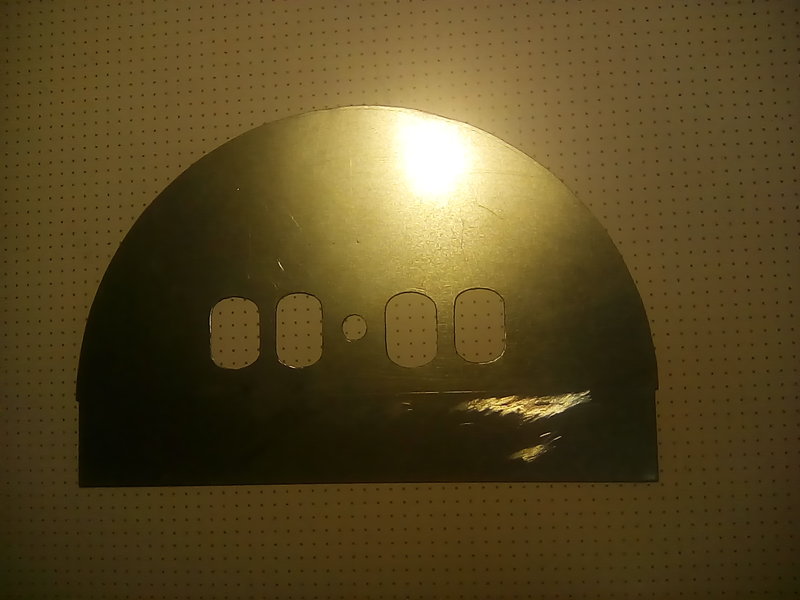

Вырезал.Обработал по разметке.

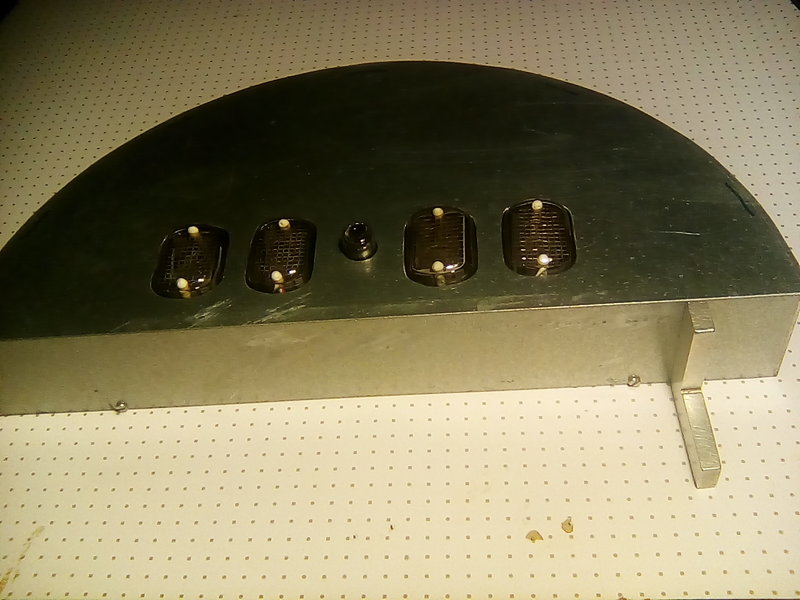

Примерил.После небольшой подгонки подошло нормально.

Загнул.

Вторая деталь крышки часов.

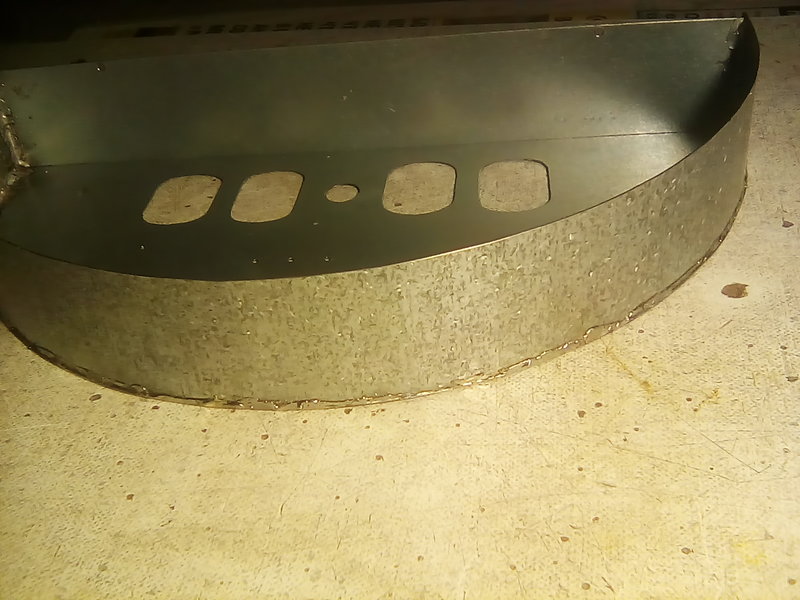

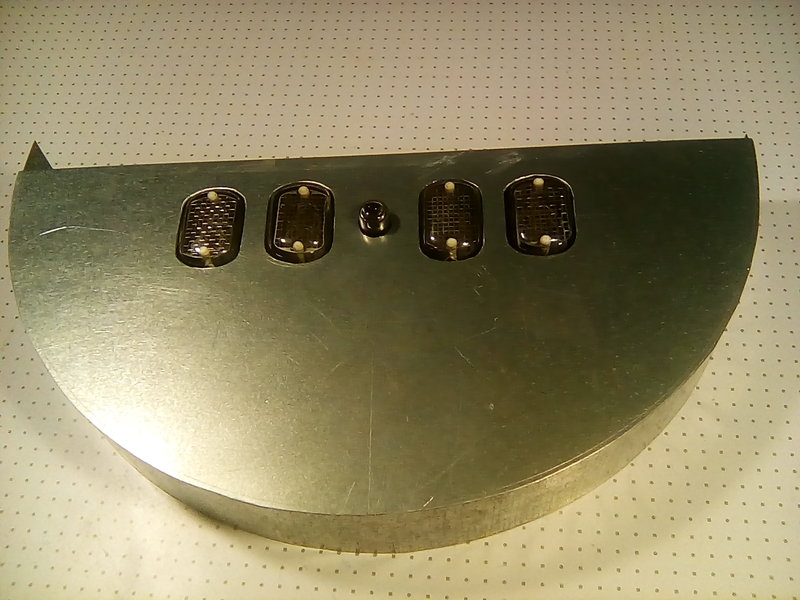

Сложил.Подходит нормально.

Закрепил.Выверил угол.

Прихватил вторую деталь.

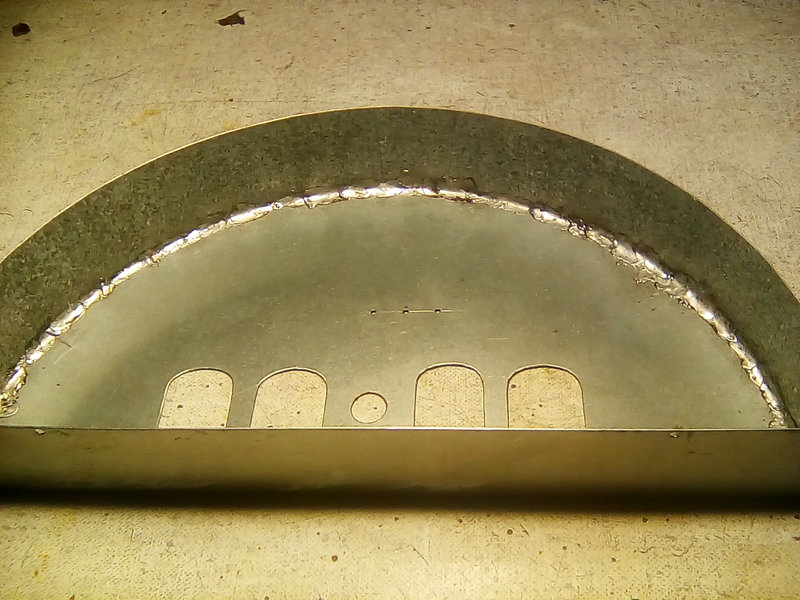

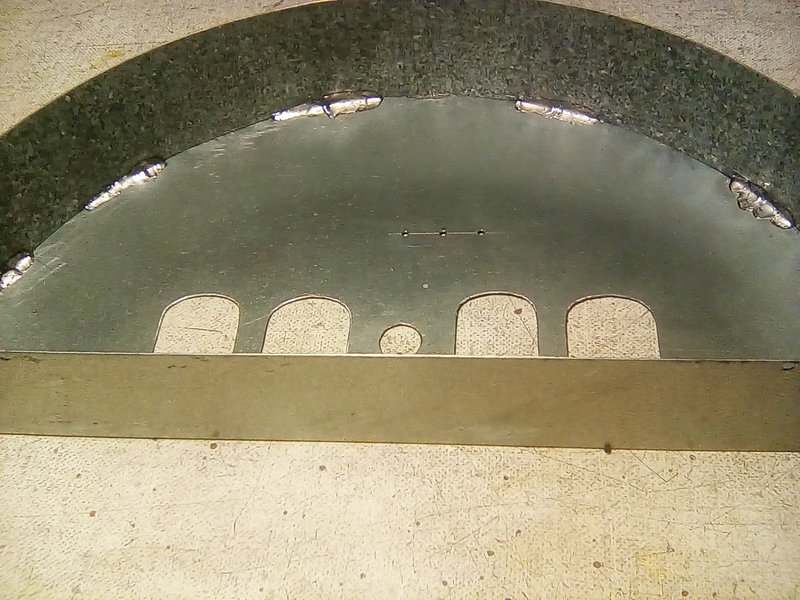

Запаял.Изнутри и снаружи.

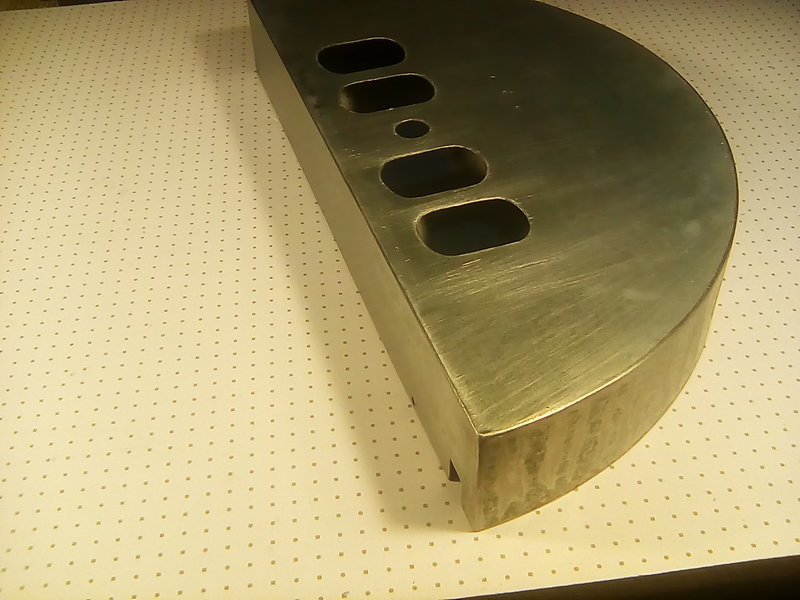

Обработал паяные швы.Сделал отверстия для крепления и кнопок.Сделал вырез под сетевой провод.

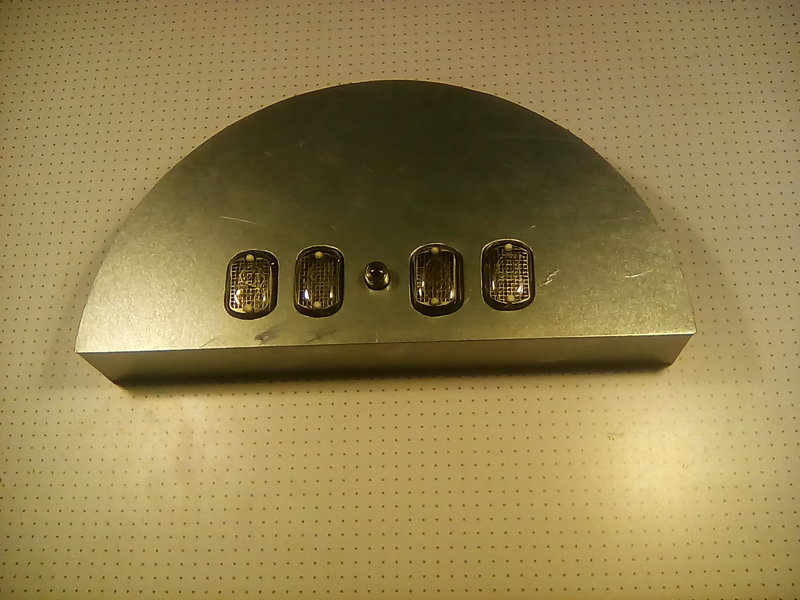

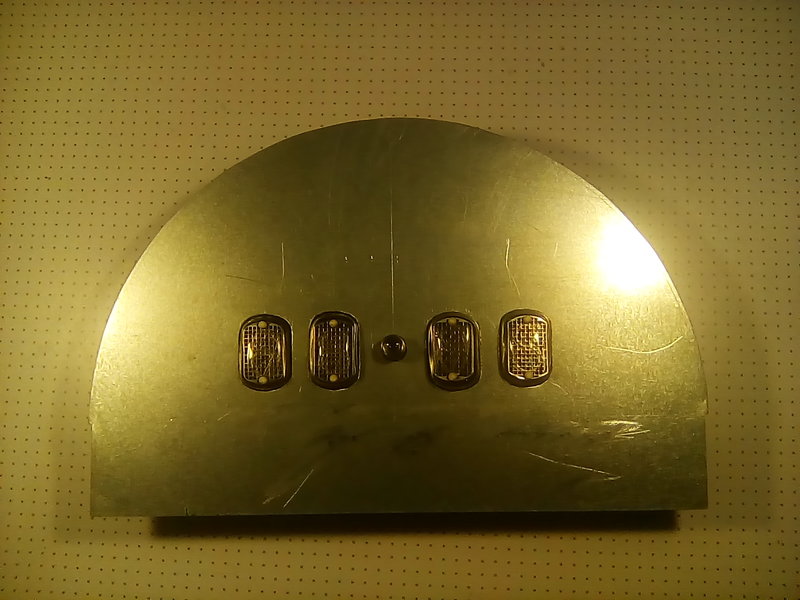

Примерил с установленными на основание деталями.Нормально.

Теперь покраска

[Alexmax]

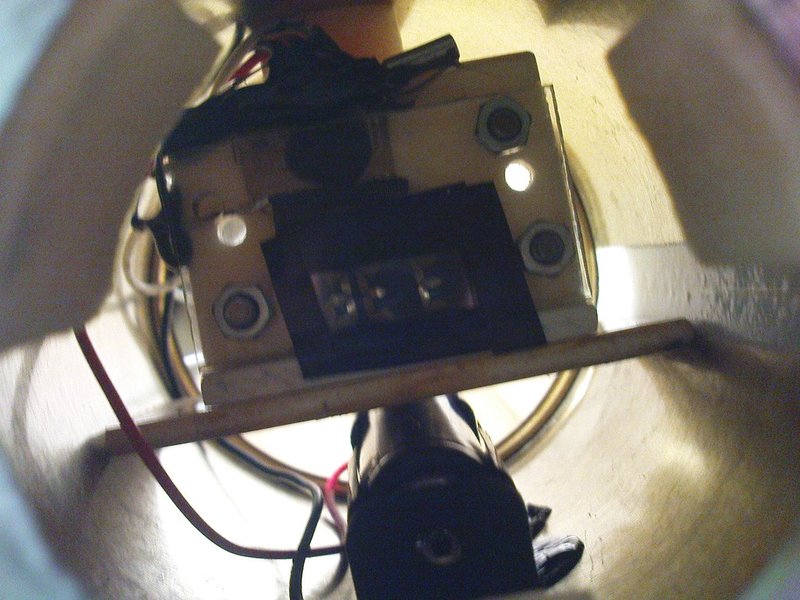

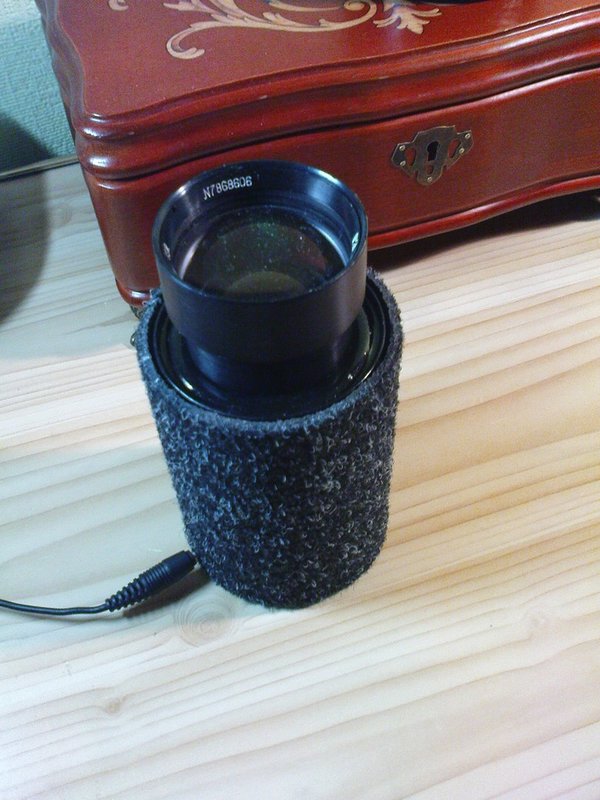

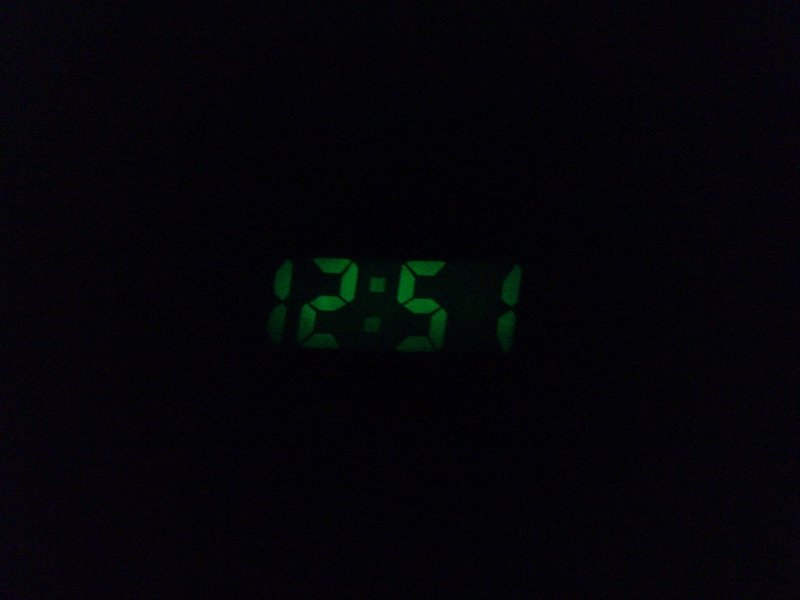

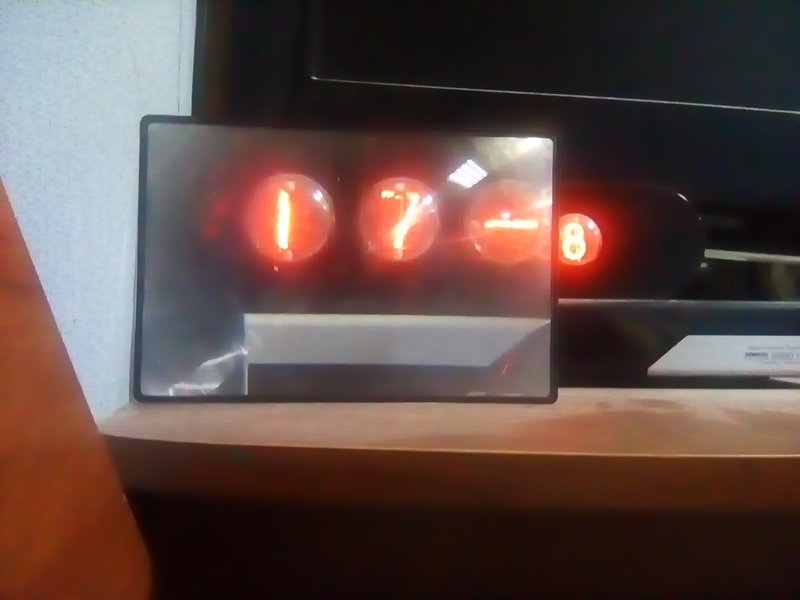

Лет 10 назад делал проекционные часы, чтоб значит ночью в темноте знать который час, без лишних движений, только открыв глаз. ))

Часовой механизм от китайских наручных часов, дисплей переделан в инверсный режим, шлейф к дисплею самодельный, чтоб убрать плату в сторону и сделать индикатор на просвет. Яркий зеленый светодиод (наиболее приятный для глаз цвет) потребовал внешнего питания (постоянное, ночью искать кнопку включения обычно лень, это недостаток почти всех таких заводских часов). Объектив от проектора (вроде бы), корпус - банка консервная ))), фокусировка - двигаем плату с часами. Часы питались от батарейки ААА.

[Mika]

Alexmax, весьма полезное устройство!

[Борисович]

Продолжение.
Покрасил крышки.Высушил.

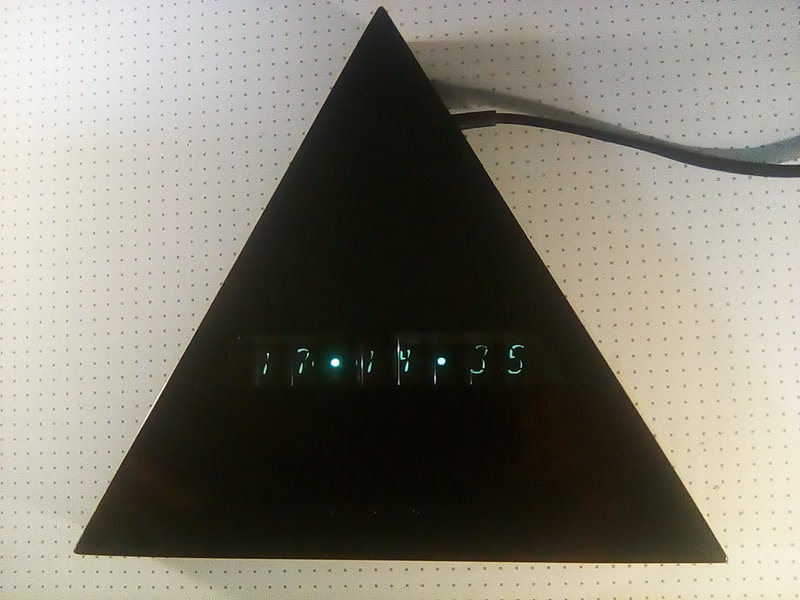

Часы на ИВ-2.

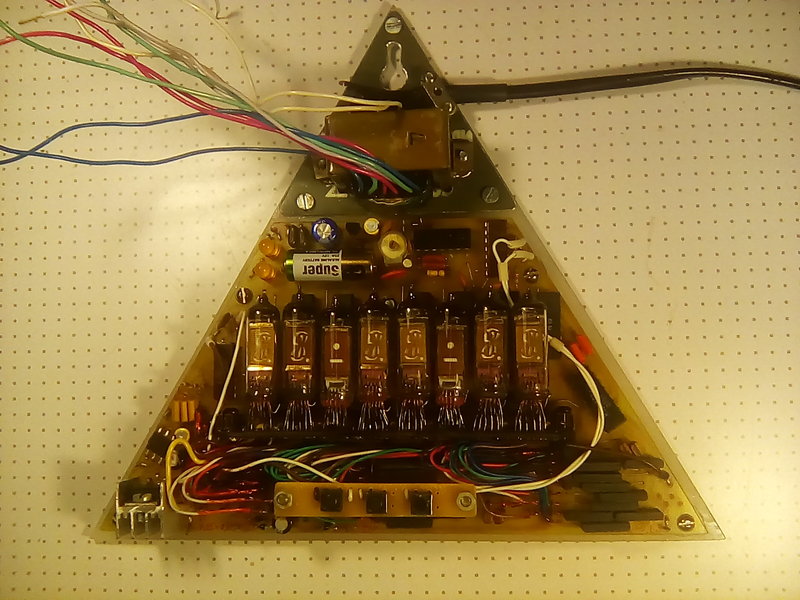

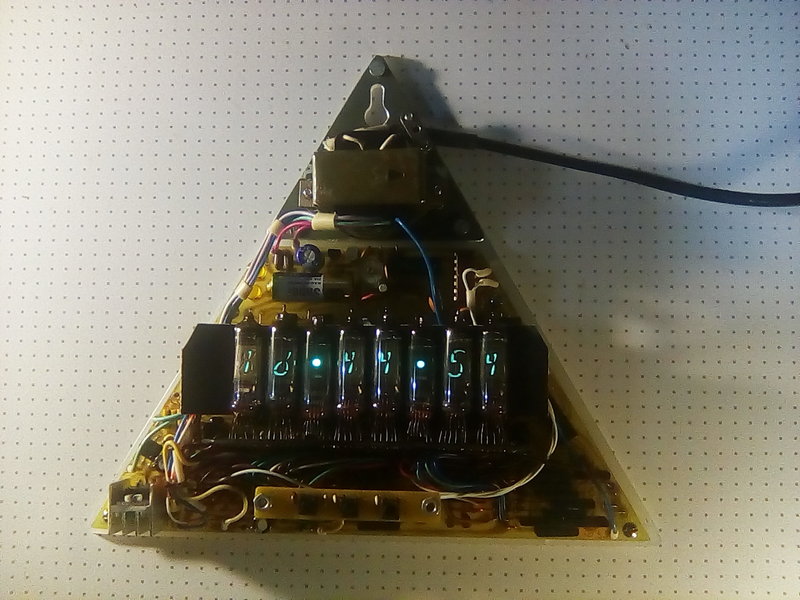

Сделал монтаж.Включил.Работают.Потребление 5 VA.Нормально.

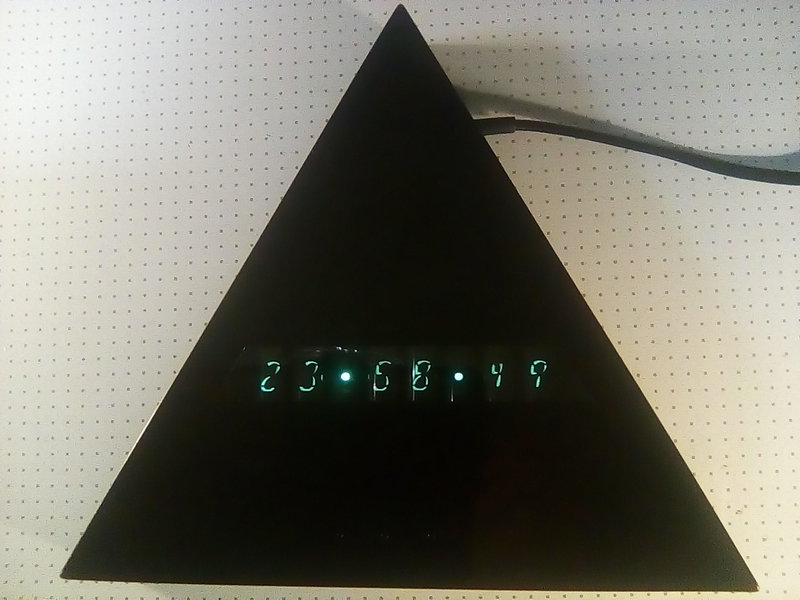

Вклеил стекло.Закрыл.Включил.

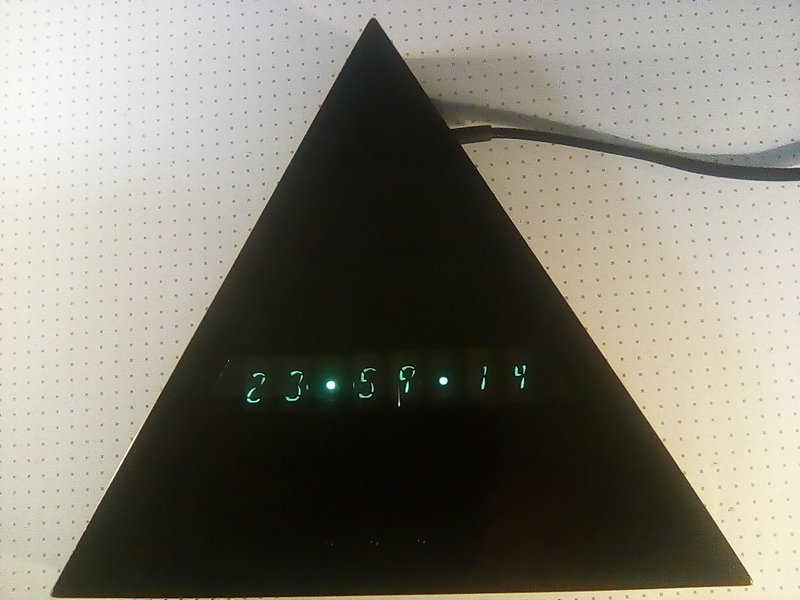

Цифры весьма оригинальные.
Мелковаты,но тут что уж сделаешь.




Индикаторы ИВ-2 весьма старые ( конкретно эти - 71 года) и редкие.
Часов сделанных на них встречал и Интернете всего 3-4 штуки.Причём две штуки сделаны коллегами на Радиокоте.
А настенные наверное первые.

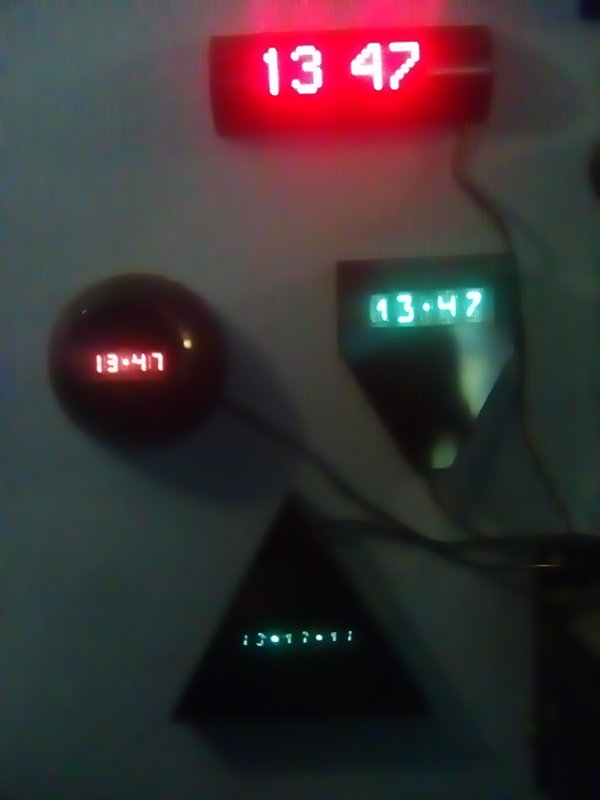

С кусочком интерьера.

Так что,вторые часы сделаны

[Shuare]

Цифры весьма оригинальные.
Мелковаты, но тут что уж сделаешь.

А линзу Френеля не пробовали ставить вместо стекла?

[Борисович]

линзу Френеля не пробовали

Проводил когда то опыты.Чем то сильно не понравилось.Уже забыл почему
