Самодельные часы,разные

[vitsserg]

Как таковой полной принципиальной схемы этих часов нет. «Кусочки» схемы «надёрганы» из разных источников, всё это собрано «в кучу» и разведено на одной плате. В основе – всё та же схема Бирюкова. Для подавления дребезга контактов кнопок «Установка часов» и «Установка минут» в схему добавлено два RS-триггера. Есть «будильник», предусмотрена возможность установки малогабаритного реле для слаботочной нагрузки и твердотельного реле для управления мощной нагрузкой. В блоке питания применяются тор+мост+электролит, а потом два преобразователя на LM2576. На одной ИМС собран стабилизатор +5 В для питания всех микросхем часов. На второй LM2576 – стабилизатор +12 В. Далее напряжение +12 В подаётся ещё на один преобразователь на микросхеме МС34063 (или NJM2360), который повышает его до +180 В для питания газоразрядных индикаторов.

[vitsserg]

Да, готовую плату покупал на Радиокоте. Детали - что-то покупал, а так, в основном, "из тумбочки"

[Борисович]

vitsserg, часы занятные.Весьма забавный симбиоз 155-й серии с импульсными стабилизаторами и преобразователями.
Не понял,схема и плата разработана кем то с Радиокота ?

[vitsserg]

Да, плата готовая с Радиокота. Полной принципиальной схемы нет. На плате сведены воедино "кусочки" из разных схем. Сами часы - известная схема Бирюкова (МРБ-1074), будильник - 4 галетных переключателя + схема совпадения ЛА3-ЛА2 + ключ на транзисторе и два реле: обычное и твердотельное (из какого-то выпуска "В помощь радиолюбителю"). Преобразователи на ИМС - по типовым схемам из datasheet.

[владлен]

Решил часы сделать,на деталях из 20-го века.

Борисович, разрешите полюбопытствовать - а Вы все представленные Вами на фото часы собственноручно изготовили? Или это просто коллекция самодельных часов из-под паяльников (кистей ), так сказать, разных мастеров, авторских школ и творческих направлений?

[Борисович]

Борисович, разрешите полюбопытствовать - а Вы все представленные Вами на фото часы собственноручно изготовили

владлен, как то странно сформулированный вопрос.Через полгода после начала темы про часы.
У Вас в чём сомнения то вдруг возникли?В возможности сделать за четыре года полтора десятка разных часов и все их повесить на стену?Или в компетенции Борисовича их сделать?
В теме обычно явно написано,на каких картинках часы сделанные Борисовичем или находящиеся в процессе изготовления,опять же Борисовичем.
А если на картинках часы сделанные кем то другим,то про это Борисович указывает.
И вообще.1- Борисович не коллекционер.2- Борисович не собиратель хламовника.3 - это раздел "Самодельные устройства", естественно про самодельные часы Борисович тут и пишет.
Кстати,полагаю ,собрать коллекцию самодельных НАСТЕННЫХ электронных часов вообще проблематично.Они самодельные настенные,не так уж часто втречаются

[владлен]

Спасибо за развернутый ответ!

У Вас в чём сомнения то вдруг возникли?В возможности сделать за четыре года полтора десятка разных часов и все их повесить на стену?Или в компетенции Борисовича их сделать?

сомнений не возникало - просто уточнил

Пару лет назад на пенсию вышел Сразу стало времени свободного очень много.
Решил часы сделать,на деталях из 20-го века.

вроде полгода назад про два года писали.

[Борисович]

вроде полгода назад про два года писали.

Как на пенсию вышел сейчас 2,5 года.Часы строить стал несколько раньше.Как бы было весьма интересно начать этот процесс.А вот сейчас стало несколько медленнее.По двум причинам.Первая: количество оригинальных идей схемотехники часов,а главное чудных деталей,особенно микросхем из 20-го века,на которых можно часы сделать как бы ограничено.Собственно по этому начал делать игрушечный осциллограф. Второе:заметил, нахождение на пенсии способствует лени,можно вообще ничего не делать.Бывает затягивает

[Wladimir_TS]

Ну не знаю - красива 211 серия, 230ая Можно на тиратронах, на стержневых лампах (но не советую) с индикацией на экране ЭЛТ (сам вот прорисовываю). Можно сделать механические индикаторы из шаговых искателей. Идей - просто море.

А самое шикарное на ЭЛТ - достать редкостную знакопечатающую трубку 13ЛС3 http://www.russiantubes.ru/prop.php?t=18&p=2 - у нее знакогенератор встроенный. В смысле - первый блок отклоняющих пластин заводит луч на шаблон с дырками в виде букв, цифр и прочих неприличных значков, второй блок выводит "профилированный" луч на центр и третий блок отправляет его в нужное место экрана.

Вот только сий раритет судя по всему недолго выпускался и заменен был системами с электронным синтезом нужных значков.

[Mika]

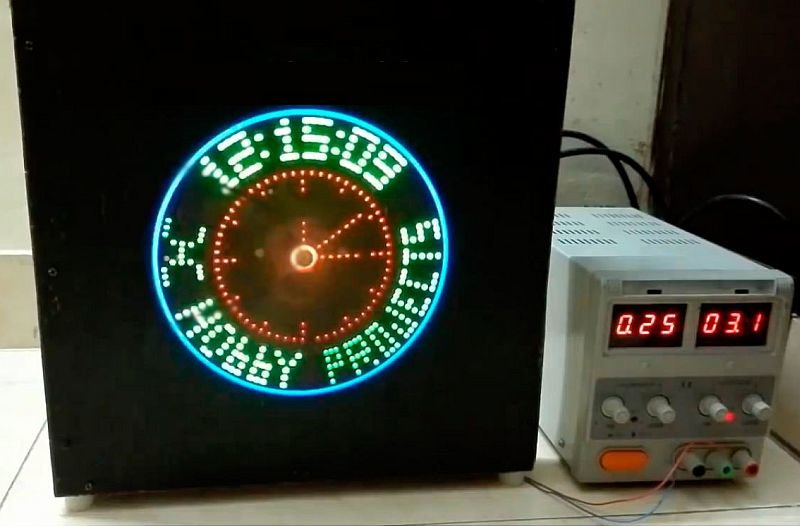

А на компьютерных CD-ROM-ах часики видели?
Поищу видео, где то сохранял.

[Борисович]

Wladimir_TS, как бы раассматриваю только реально возможные конструкции .Полу- фантастические и совсем бредовые не рассматриваются.
Так же с большим энергопотреблением тоже.Максимум 15 вт.
230-я серия есть,на ней часы со временем скорее всего сделаю.
201,172,501 серия тоже есть и на них в теории часы можно сделать,но полагаю за гранью целесообразности.Слишком много корпусов нужно для часов,больше,чем допустим 217-й серии.
Плюс,рассматриваются только конструкции пригодные для повседневной работы.
Поэтому полуфантастические конструкции на ЭЛТ больших размеров не рассматриваю.Так же на шаговых искателях и иной шумной механике тоже.
Mika, а Вы какие часы на CD-ROM-ах имеете в виду? Пропеллерные,типа как на картинке или какие иные?Картинка из Интернета.

Если пропеллерные,то такие реально долговечные получаются только из БВГ от видика,где можно сделать питание вращающейся платы от вращающегося трансформатора.Таких пара штук была в Интернете описана.Но как понял из за большой сложности изготовления механики остались единичными супер- крутыми конструкциями

[Mika]

Нет. Вот такие.

[vzm2]

Нет. Вот такие.

В спальне ночью не шумновато будет?

[Борисович]

Mika, если это в которых лотки для дисков в виде сегментов используются,то полагаю в самый раз для мастерской по ремонту компьюьтеров.Как бы занятно и оригинально,но для дома слишком большие и шумные

[Борисович]

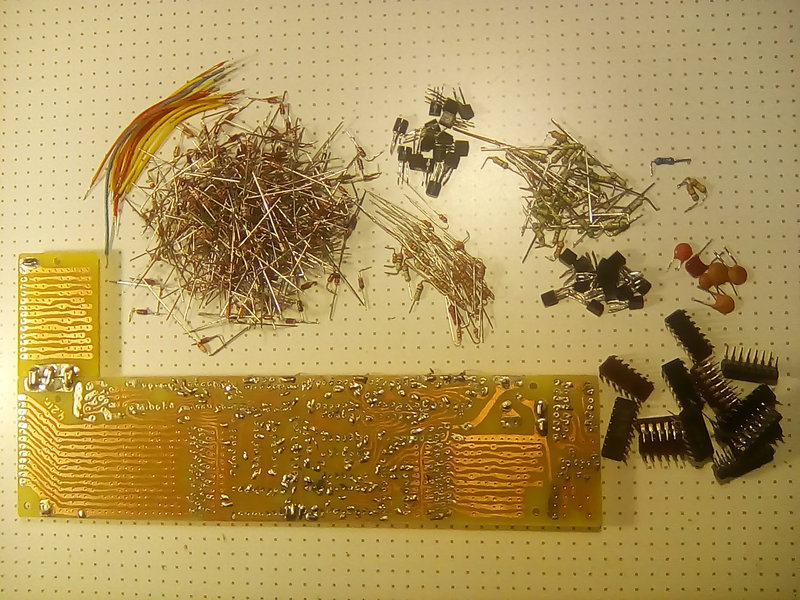

Продолжаем строить часы.Облудил и отформовал выводы деталей.Кстати выводы микросхем 70-90-х опять легко облудились спиртоканифолью.
Проверил детали.Так как мелкие диоды были в том числе и с непонятными обозначениями пришлось проверять по серьёзному.С целью выявления стабилитронов в таком же корпусе.Причём если стабилитроны до 12 в у меня пробник диодов легко отличает,то для выявления стабилитронов на 15-33 вольт пришлось делать импровизушный пробник с питанием от 40-ка вольт.
Выявилось около десятка.

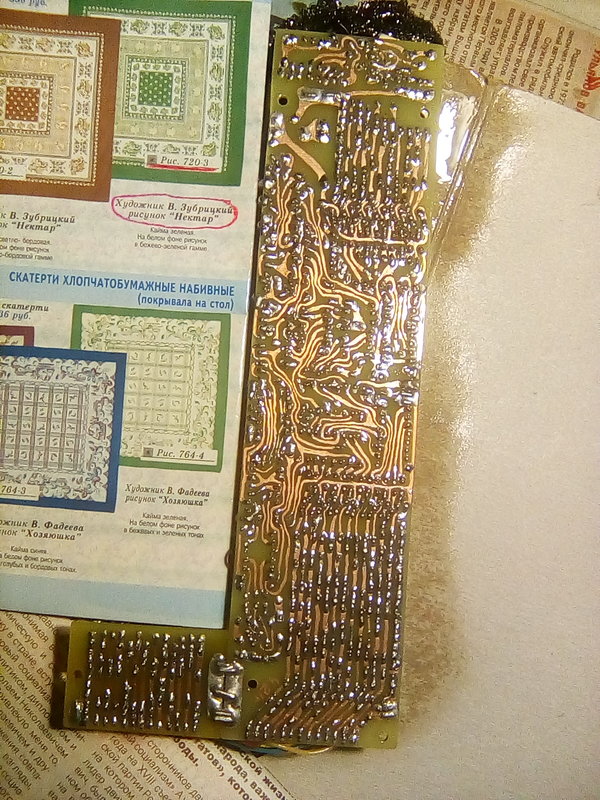

Сначала монтаж деталей.

Потом микросхем и перемычек.

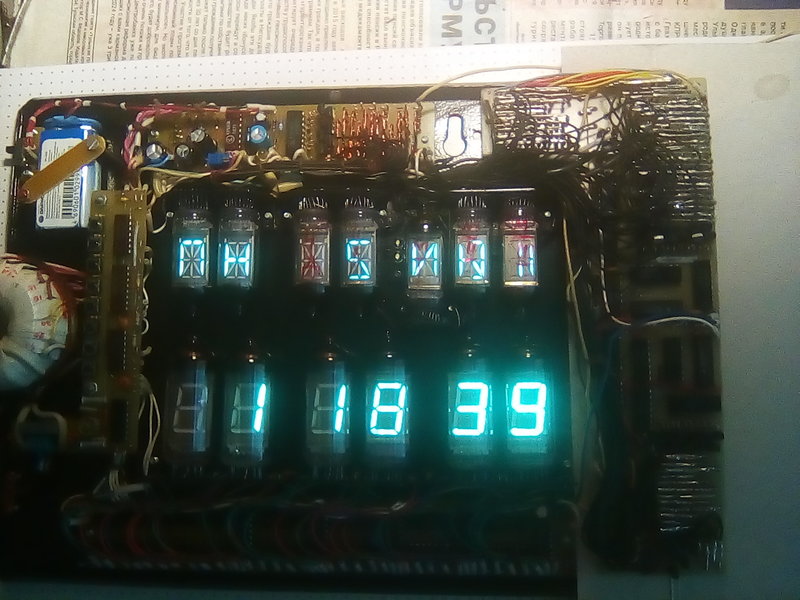

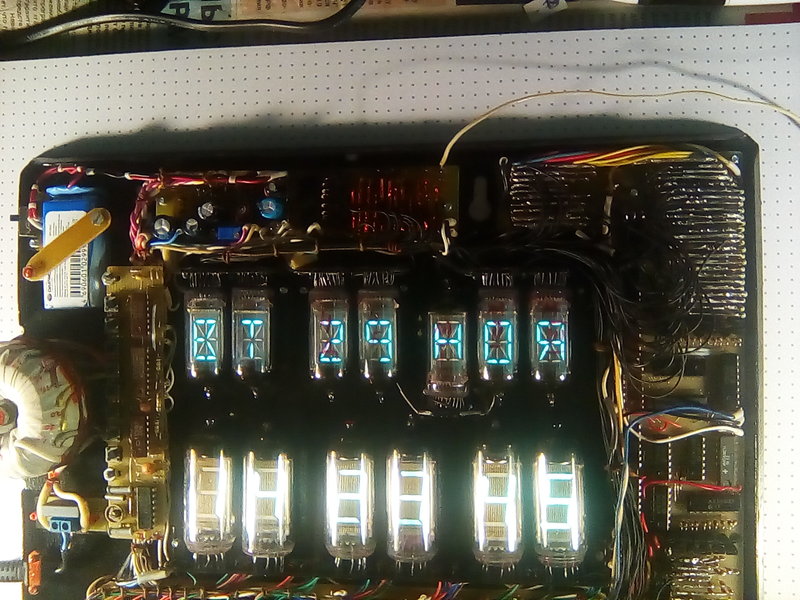

Плата готова.Отмыл.Установил в корпус.Сделал необходимый проводной монтаж.Включил.Выявились некоторые глюки.

Применил не сильное колдунство.Выявилось: одну дорожку не нарисовал,другую дорожку не туда пририсовал,два отверстия не просверлил,соответственно и диоды туда не поставил,три провода не туда припаял.Как бы для полностью вручную нарисованной платы приемлимо.
Доделал и переделал правильно.Включил.Всё заработало.Проверил пересчёт 28,29 и 30,31.Всё считает правильно.


Эту плату лаком покрывал после наладки.

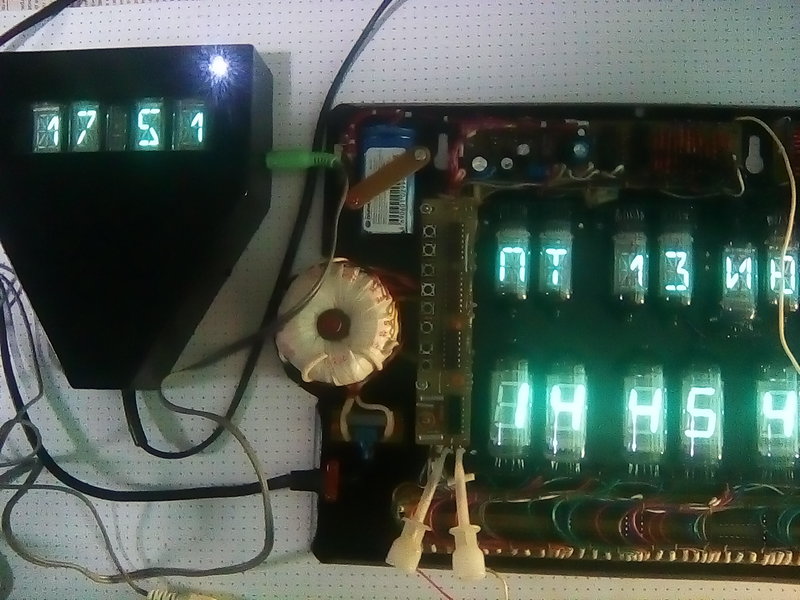

Подключил "условно точные" часы с калибратором.Подстроил генератор.
Связал провода в жгуты.

Электронная часть часов полностью готова.Остаётся сделать крышку корпуса.Естественно железную

[vitsserg]

Мда, объём выполненной работы впечатляет...

[Борисович]

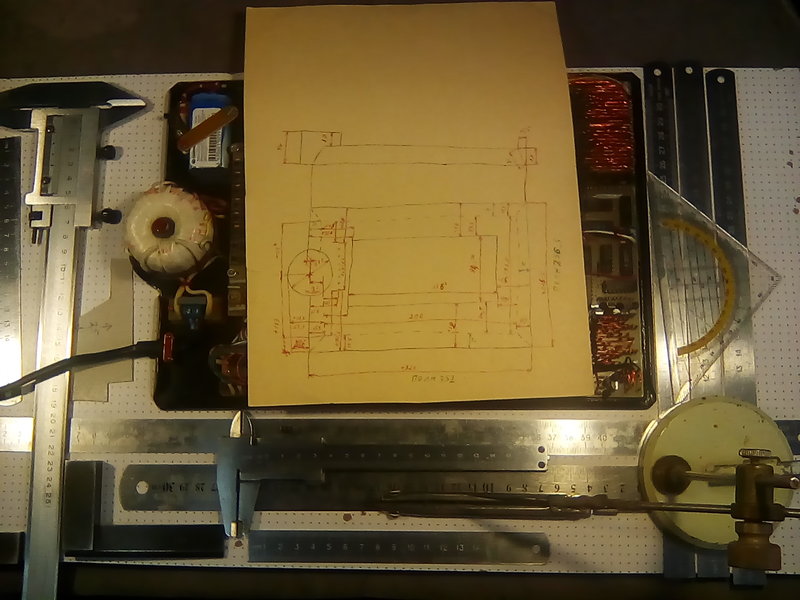

Продолжаем строить часы.Берём много разных простых измерительных инструментов и начинаем их прикладывать в разных местах к уже сделаной конструкции часов.Типа что то измеряем.Так как крышка будет в виде усечённой пирамиды,то не так это просто.В результате получилась картинка крышки часов.
В соответствии с картинкой делаем точную разметку.Вырезаем крышку,делаем окно под индикацию.

Загибаем.Запаиваем углы.Кстати оцинковка лучше всего паяется чистой соляной кислотой.Любые другие флюсы много хуже.Сверлим отверстия для доступа к кнопкам и крепления крышки.

Размечаем отверстия в основании.Сверлим , нарезаем резьбу М2.

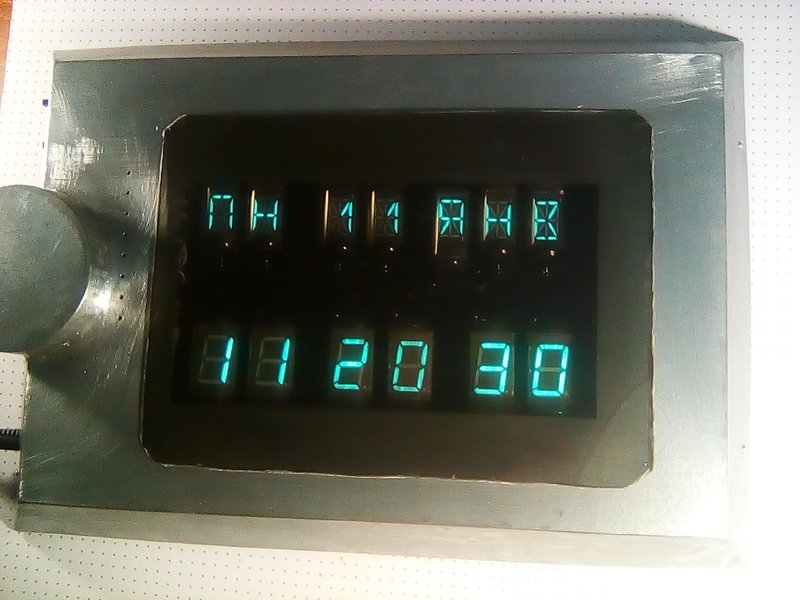

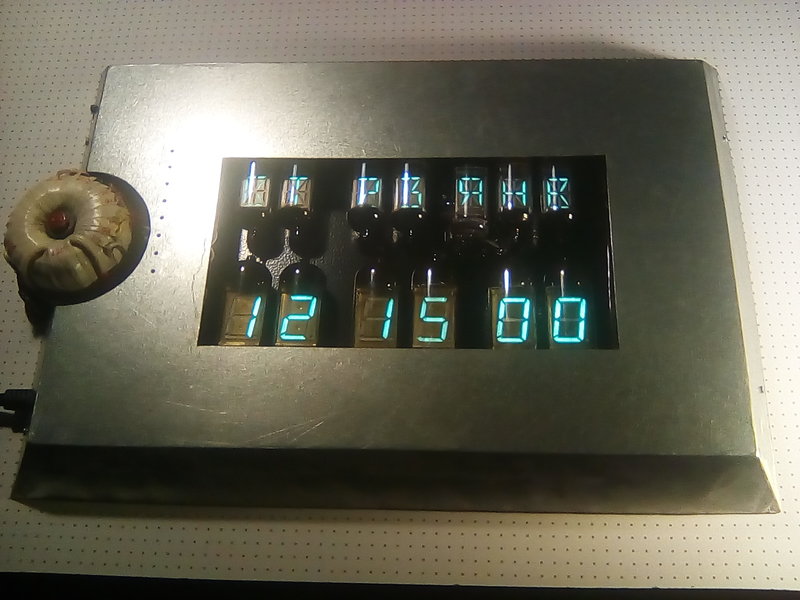

Закрываем, заворачиваем винты.Включаем.


Нормально.Осталось сделать и припаять к крышке кожух трансформатора

[Борисович]

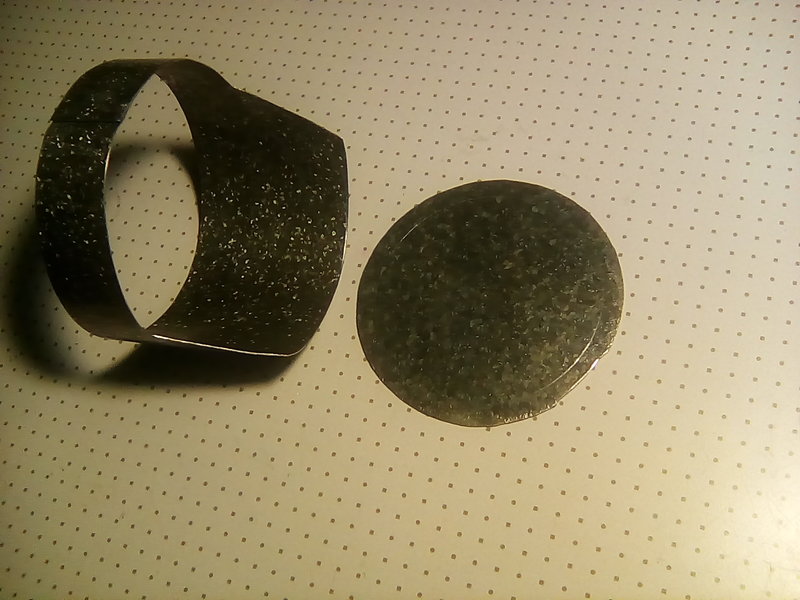

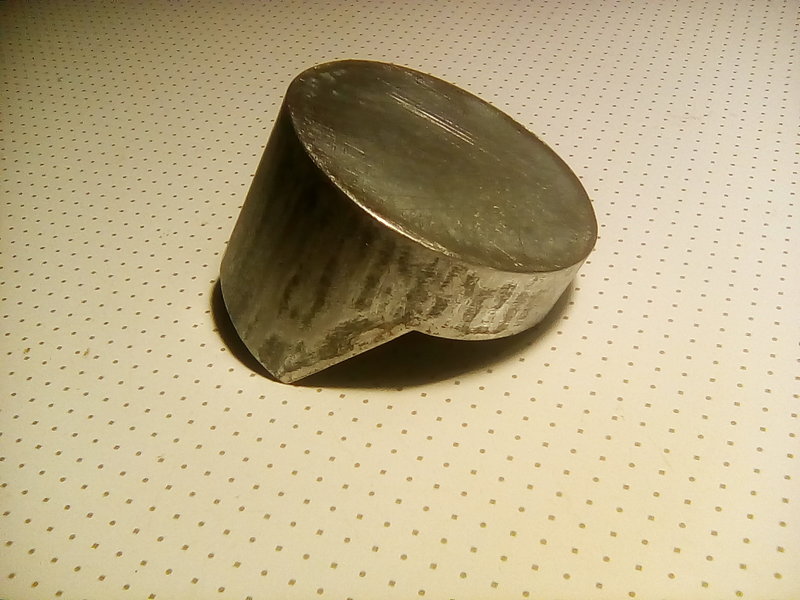

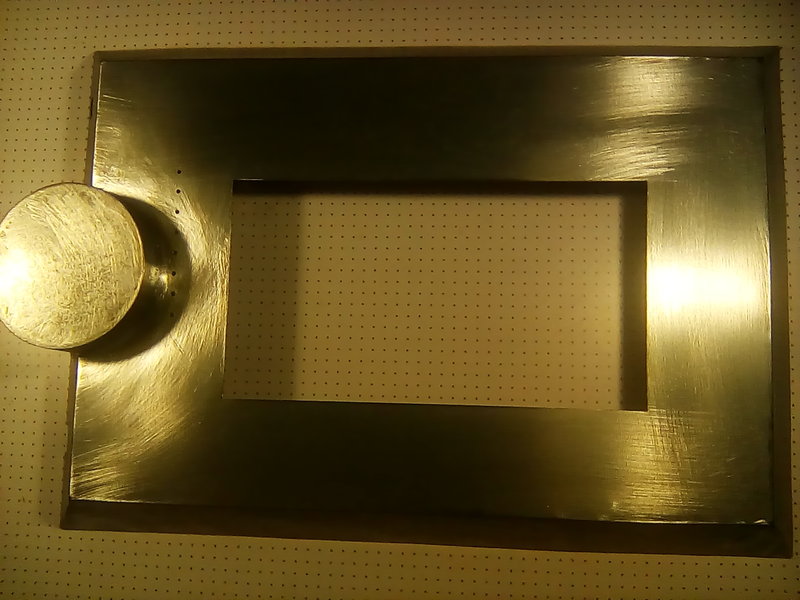

Продолжаем строить часы.Вспоминаем как учили начертательной геометрии.Рисуем развёртку кожуха с сечением к корпусу.Вырезаем.Загибаем.
Вставляем крышку.Запаиваем.Зачищаем.Кожух готов.

Припаиваем к крышке.Зачищаем.Крышка готова.

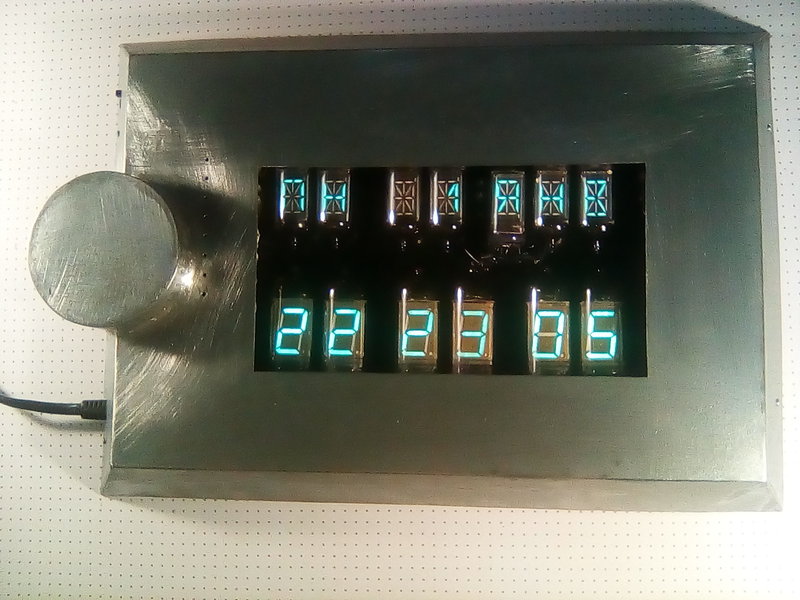

Закрываем часы.Нормально.

Часы в общем сделаны.Осталось сделать стекло и покраска

[Борисович]

Продолжаем строить часы.
Стекло часов будет из дохлой матрицы от LED телевизора.Причём для ВЛИ индикаторов нужна более прозрачная матрица,которых не очень много встречается.Так что приходится все обломки сохранять.Так что берём подходящий по размеру кусок.Размечаем.

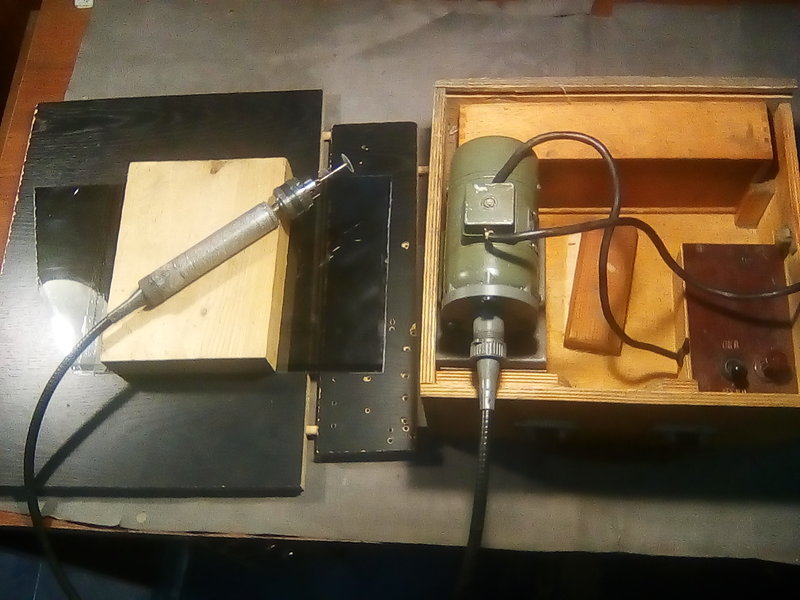

Достаем древний и крайне редко используемый агрегат - "Слесарно- инструментальная машина " Гном" .В Интернете пишут- "Отец всех Дремелей".
Ставим мелкий советский алмазный диск.Делаем импровизушную оснастку.Устанавливаем ЛАТРом оптимальные обороты и обрезаем. Кстати резать матрицу оказалось не так то просто,трескается.Это два слоя очень тонкого стекла плюс слой пластика.Пробовал по разному.Получилось только так.Но цвет стекла очень подходящий.Что то другое выглядит много хуже.Стекло вырезано.

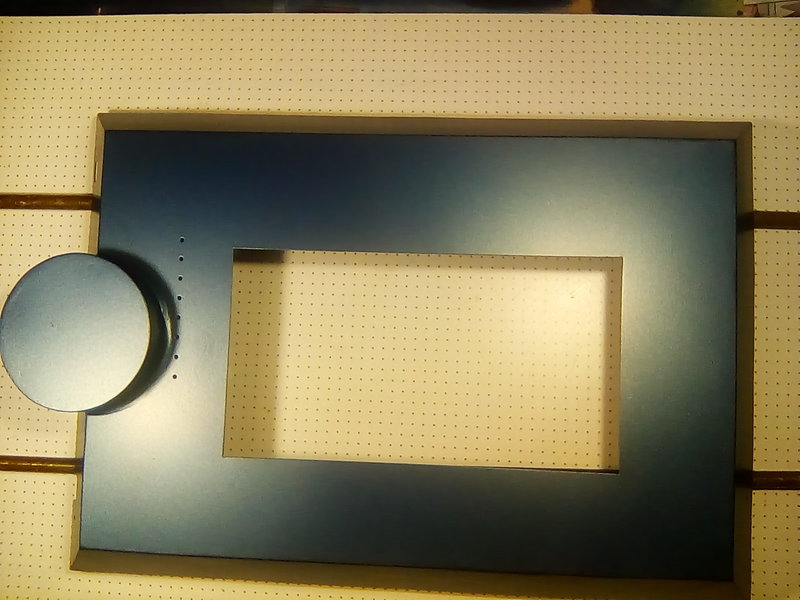

Теперь красим крышку.Из баллончика.Цвет синий металлик.На картинке вышел не совсем правильный.Потом сделаю картинку при дневном свете.

Через пару дней можно вклеить стекло и полностью собрать часы

[vzm2]

Теперь красим крышку.Из баллончика.

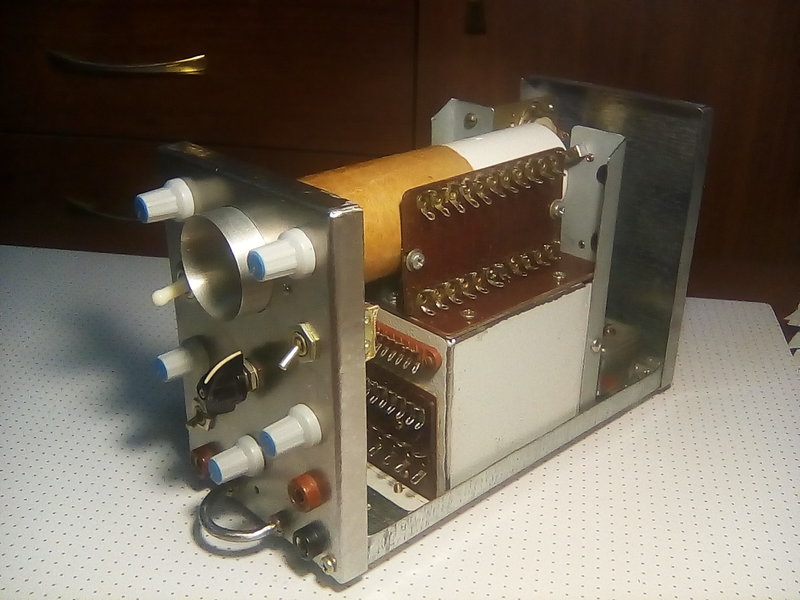

А осциллограф что же не крашеный стоит?

[Борисович]

А осциллограф что же не крашеный стоит?

vzm2, а Вы в одну кучу не сваливайте,часы и осциллограф.
Часы на стенку повесят и там их никто не трогает.
А осциллограф как бы на столе стоит и его перемещать будут регулярно.Так что требует нормальной покраски с грунтовкой и иными нюансами.Так же подготовки оцинковки под грунтовку.А это всё когда тепло будет.А у нас опять снега навалило,снова как бы зима

[AlexSU]

Борисович, снимаю шляпу. Настоящий КИПовец!

[OttoStirlitz]

А осциллограф что же не крашеный стоит?

vzm2, а Вы в одну кучу не сваливайте,часы и осциллограф.
Часы на стенку повесят и там их никто не трогает.
А осциллограф как бы на столе стоит и его перемещать будут регулярно.Так что требует нормальной покраски с грунтовкой и иными нюансами.Так же подготовки оцинковки под грунтовку.А это всё когда тепло будет.А у нас опять снега навалило,снова как бы зима

Перед покраской стои ло бы и унутре сделать что нить
Или Вы решили по одному проекту делать?
(Это не издёвка, чтоб Вы там себе не подумали )

[Starlight]

Борисович, снимаю шляпу. Настоящий КИПовец!

Удивить потомков, школоту самое то...Хотя может и глянут на это, но скучным думаю взглядом..
ПС: Борисович проведена титаническая работа!

[Борисович]

Перед покраской стои ло бы и унутре сделать что нить

OttoStirlitz,идея как бы занятная,а местами даже крутая.
Сначала монтаж сделать,потом всё это сверху покрасить.Лучше всего из краскопульта.Что бы никто не догадался,а что же это такое было

[OttoStirlitz]

Перед покраской стои ло бы и унутре сделать что нить

OttoStirlitz,идея как бы занятная,а местами даже крутая.
Сначала монтаж сделать,потом всё это сверху покрасить.Лучше всего из краскопульта.Что бы никто не догадался,а что же это такое было

Борисович. Зачем Вы так коверкаете. Я про покраску корпуса. Если мне не изменяет память то Вы монтажные стойки только сделали и придумали крепёж для трубки. Ну взяли бы сделали весь монтаж, а коробчонку можно и потом покрасить

[Борисович]

OttoStirlitz, вроде быБорисович, достаточно подробно описывал дальнейшие действия с осциллографом и с картинками там были.
Детально описываю возможные дальнейшие действия,специально для OttoStirlitz.

Что видим на картинке?Передняя панель из чёрного железа- требуется красить с двух сторон,причём в светлый цвет,что бы можно было надписи нарисовать.
Задняя панель и дно,а так же крышка- из оцинковки.Требуется красить с наружной стороны,причём в другой,более тёмный цвет.Но нужно предварительно с этой наружной стороны оцинковку по возможности удалить механически,потому что на ней краска плохо держится.
Ну ещё там крышка экрана трансформатора из чёрного железа,тоже красить надо.
Внутреннее шасси с гальванопокрытием красить не надо.Экран трансформатора из качественно покрашеной железки,но при гибкие краска по сгибам отвалилась- покрасить поверх старой краски без подготовки.
Порядок действий: всё разбираем.Делаем подготовку поверхности,где оцинковка.Зачищаем,где чёрное железо.
Ставим временно органы управления на переднюю панель.Рисуем надписи.Потом зубным борфрезом пытаемся углубить надписи.Ну это опционально,если будет хорошо получаться.Когда то пробовал так делать.Получилось неплохо.Ну а вообще Борисович не художник и не гравировальщик.Если будет получаться плохо,то только отмечу точки,что бы потом по ним ориентироваться при рисовании надписей на покрашеной панели.Потом снова переднюю панель зачищаем.
Потом уже покраска.Сначала грунтовка.Потом покраска каждой детали в нужный цвет.Причём ,те что из чёрного железа с двух сторон.
Потом по разметке,которую будет видно после покраски или по гравировке ,если она получится рисуем надписи на передней панели.
А вот потом начинаем это всё снова собирать и делать монтаж.Причём сборка будет делаться по мере монтажа и наладки .Например передняя панель установится далеко не сразу,так как там большое количество объёмного монтажа.А задняя панель вообще,после сборки и наладки.
OttoStirlitz, ну что,теперь понятно .Вроде бы детально Вам всё разъяснил

[Борисович]

Окончание строительства часов.
Вклеил стекло.Закрыл.Включил.Всё нормально.
Вместе с первыми такими же часами

[Tronix]

Борисович, моё почтение. Сказать собственно и нечего, кроме того, что просто отличная работа. Респект, как говорится, и уважуха!

[vladnik]

Вклеил стекло.Закрыл.Включил.Всё нормально

Зачёт.
Но я бы ещё светофильтр поставил, зелёный. Было бы интереснее.

[Борисович]

Но я бы ещё светофильтр поставил, зелёный

А эти все затеи как бы уже испытаны.И зелёный и синий и жёлтый и даже красный.Есть типа древних пластиковых толстых плёнок.Как сказали, это сменные светофильтры от древних театральных фонарей.Не то это всё.Такой, как поставлен типа коричневого- оптимален.
vladnik, как бы ещё посоветовали бы сделать из пивной бутылки.
Не стал бы Борисович осваивать крайне хитрую обрезку матриц от LED ТВ ,если бы результат с ними не был лучшим из всех других опробованых

[OttoStirlitz]

Борисович, Спасибо большое
Не видел этого

[Борисович]

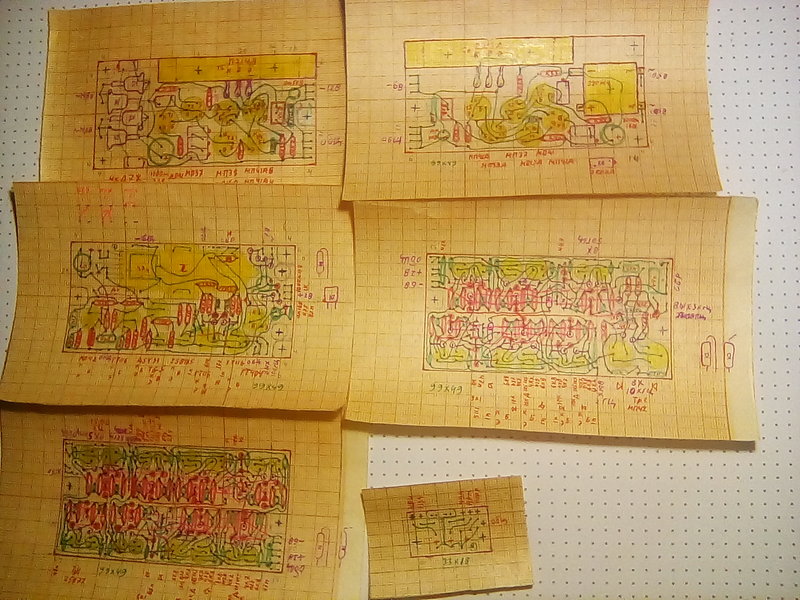

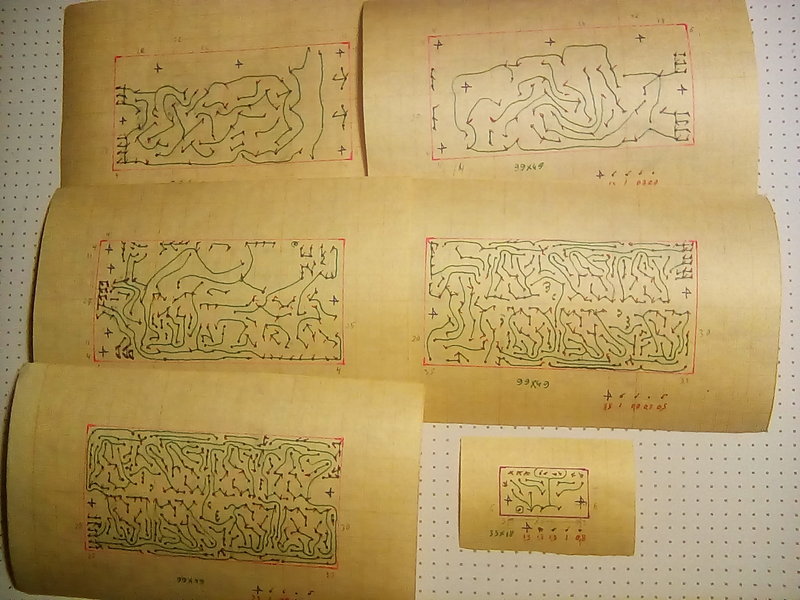

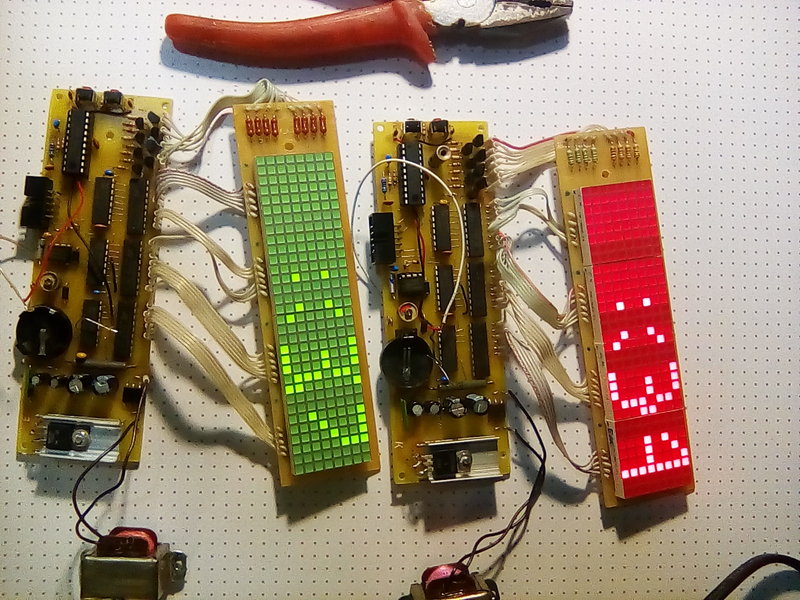

Начал разводить платы для часов на ЭЛИ.Тех которые семисегметные.

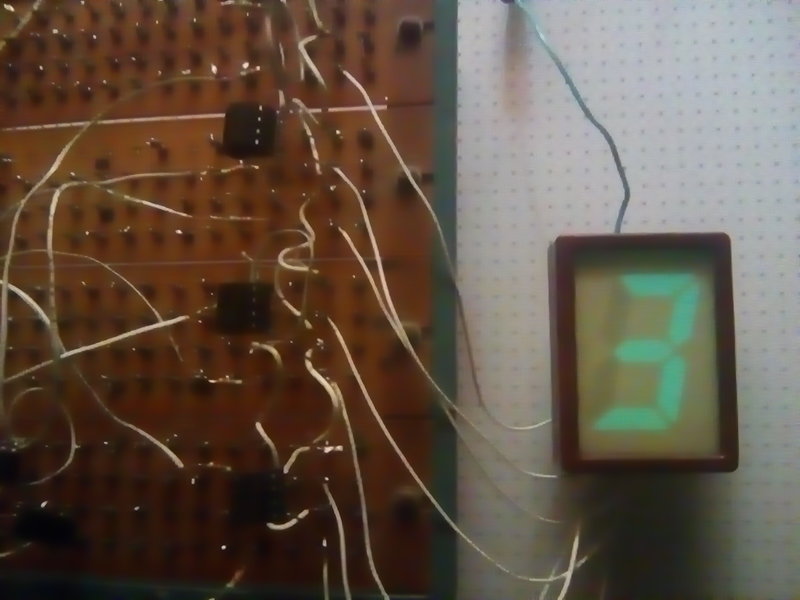

Схема нарисована,необходимое макетирование сделано.

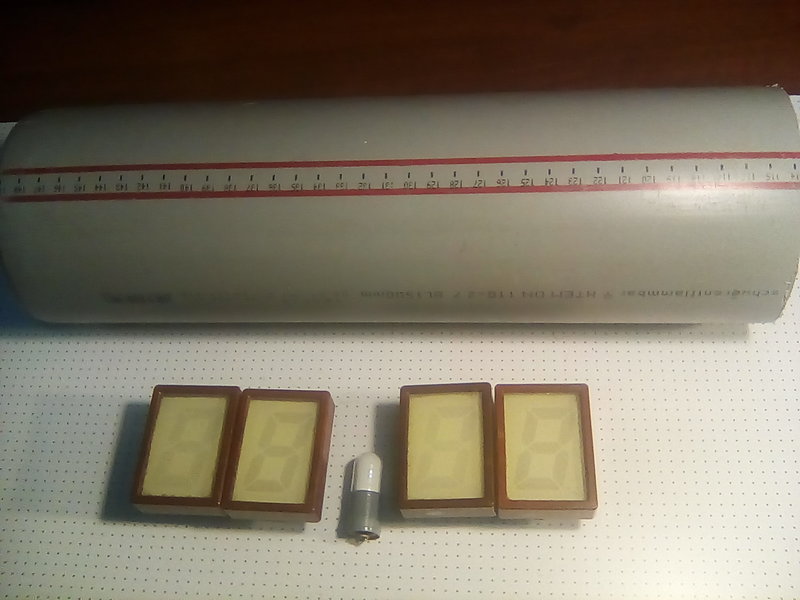

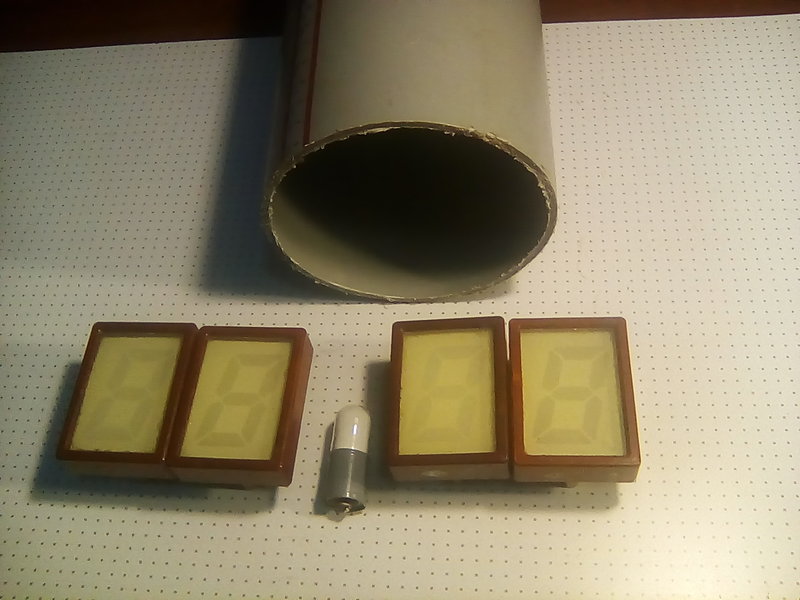

Корпус полагаю сделать из половинки пластиковой трубы.

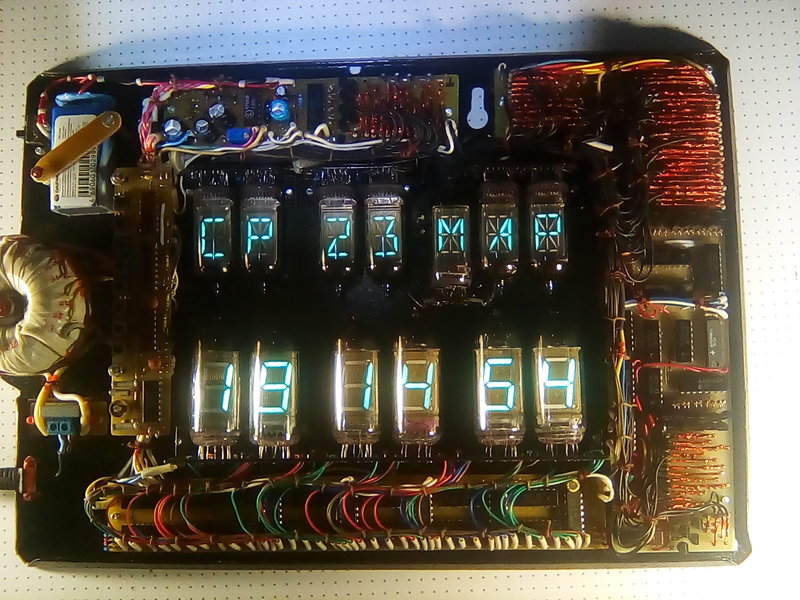

Типа как у этих часов.

Но там труба была на 75 мм,а здесь будет на 100.
Ну и заодно развести оставшиеся платы для часов на германии.Схема тоже составлена полностью,местами с помощью FA14.Необходимое макетирование тоже сделано.

Или Вы решили по одному проекту делать?

OttoStirlitz, вот сейчас специально для Вас уточню.
Будет лето и полагаю для всех этих сделанных за зиму плат часов ,что на картинке,плюс часы на ЭЛИ.

Сделать корпуса,а главное их покрасить.Ну и осциллограф заодно тоже.
А потом часостроение несколько ограничить.Слишком уж их,часов,много стало.Скоро стены не хватит.
OttoStirlitz, Вы тут по ходу типа главного критика Борисовича.
Предлагаю Вам взять соцобязательство,или там капиталистобязательство. Построить до конца года какую нибудь самомодельную конструкцию и здесь показать.Ну что бы уровню критика соответствовать.
Ну хоть простую,типа такой.


Если из часов ,могу даже варианты предложить,ну например такие.


Или такой.

Этот мне самому нравится.Может когда нибудь и сделаю

[OttoStirlitz]

Или Вы решили по одному проекту делать?

OttoStirlitz, вот сейчас специально для Вас уточню.
Будет лето и полагаю для всех этих сделанных за зиму плат часов ,что на картинке,плюс часы на ЭЛИ.
Сделать корпуса,а главное их покрасить.Ну и осциллограф заодно тоже.
А потом часостроение несколько ограничить.Слишком уж их,часов,много стало.Скоро стены не хватит.
OttoStirlitz, Вы тут по ходу типа главного критика Борисовича.
Предлагаю Вам взять соцобязательство,или там капиталистобязательство. Построить до конца года какую нибудь самомодельную конструкцию и здесь показать.Ну что бы уровню критика соответствовать.
Ну хоть простую,типа такой.
Если из часов ,могу даже варианты предложить,ну например такие.

Или такой.

Этот мне самому нравится.Может когда нибудь и сделаю

Странно Вы о себе говорите. Не Я а Борисович.
А по коньструкциям: если до конца года, то посмотрим) Армия скоро)
Да и какой из меня критик. Чтоб критиковать надо знать. Да и не критикую я толком)
А часов как и времени, много не бывает))

[Борисович]

Странно Вы о себе говорите. Не Я а Борисович.

Это как бы для однозначной определённости,кто имеется в виду.

[Wladimir_TS]

ачал разводить платы для часов на ЭЛИ.Тех которые семисегметные.

Я вот вторую неделю не могу развести вторую плату для эмулятора ПЗУ, не идет и все. Уже итераций 10 сделал - не идет - префикционизм требует лучшего результата, а плата не идет.

Типа как у этих часов.

А в этих знакогенератор тоже на диодных матрицах, али как еще ?

[Борисович]

А в этих знакогенератор тоже на диодных матрицах, али как еще?

Нет,эти на МК.
Знакогенератор на диодах для матричной индикации малореален.Требуется использование хотя бы ПЗУ.

[Mika]

Странно Вы о себе говорите. Не Я а Борисович.

Это как бы для однозначной определённости,кто имеется в виду.

Это нарциссизм.

[OttoStirlitz]

Странно Вы о себе говорите. Не Я а Борисович.

Это как бы для однозначной определённости,кто имеется в виду.

Это нарциссизм.

Да не. Нарцисс тут другой был. Тот ещё кадр. Любитель баночек из под маянезика. Просто я первый раз вижу, и это дюже непривычно

[Борисович]

Это нарциссизм.

Mika, а Вы как бы психиатр или там психотерапевт,что бы подобные диагнозы ставить?
Если уж Вы в эту тему пришли,то поинтересуюсь.
А Вы можете какую нибудь свою самодельную конструкцию показать или как? Типа просто мимо проходили?

[Wladimir_TS]

Нет,эти на МК.

На каком ? Программу сами писали или откуда-то с инету ?

Знакогенератор на диодах для матричной индикации малореален.Требуется использование хотя бы ПЗУ.

Просто недостаточно много диодов Мне тут по осени предлагали 4000 шт. КД522 по 50 копеек.... надо было брать Это-ж почитай не менее 512 байт ПЗУ.....Была у меня идея сделать часы на процессоре 1818ВМ01 именно что с диодной ПЗУхой. На диодах-же преобразователи из 16теричной в 10тиную систему счисления для индикации. Но пока не сдюжил. Надо эмулятор ПЗУ доделать и цветомузыка в затыке валяется - узел 3 детали, работать не хочет принципиально. Видать развел что-то не так, на макете работал идеально, а тут три месяца мучаюсь - каждое включение - новости.

[Борисович]

На каком ? Программу сами писали или откуда-то с инету ?

В МК и программировании не понимаю от слова совсем.
Часы сделаны на какой то МЕГе.Схему и МК с прошивкой под имеющиеся индикаторы сделал очень хороший человек.Борисович только плату разводил и делал,ну и корпуса соответственно.На картинке,в процессе наладки.

Это-ж почитай не менее 512 байт ПЗУ

Про ПЗУ и диоды.В програмировании ПЗУ не понимаю тоже, и нечем.
Была идея сделать индикацию дней недели на АЛС-340 и логике с диодами.По прикидкам получилось,что на один индикатор ,для индикации всего нескольких букв, требуется около 200 диодов и экзотичные КМОП коммутаторы,которых в советских сериях нет,только в импортных.Так что по-любому ожидаемый размер всего этого сооружения никак не соответствовал размеру мелкого АЛС-340.

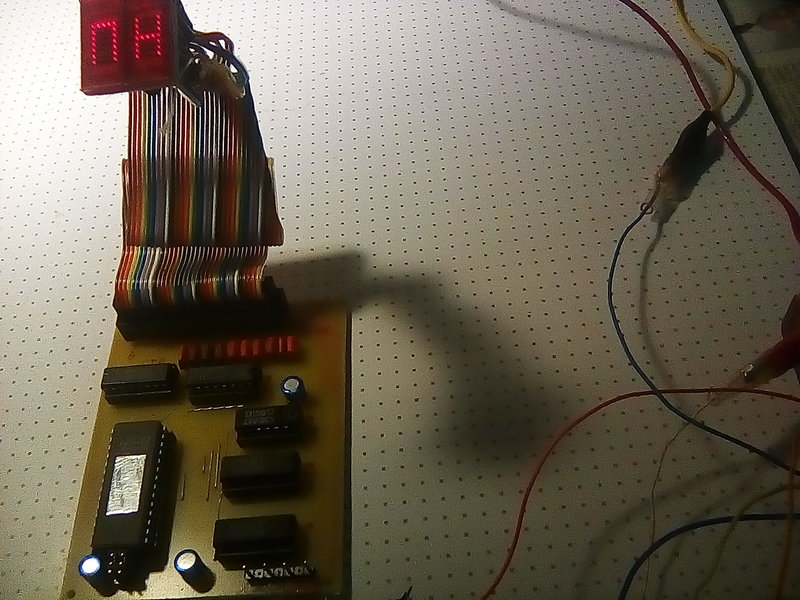

Поэтому другой очень хороший человек разработал схему на ПЗУ и ПЗУ с прошивкой сделал. 512-е ПЗУ,ну это уж какое у него было,используется на 3 %.Вся схема потребляет 50 ма,нормально.

Wladimir_TS, а если про
бредо-идеи,то у Борисовича их тоже есть.

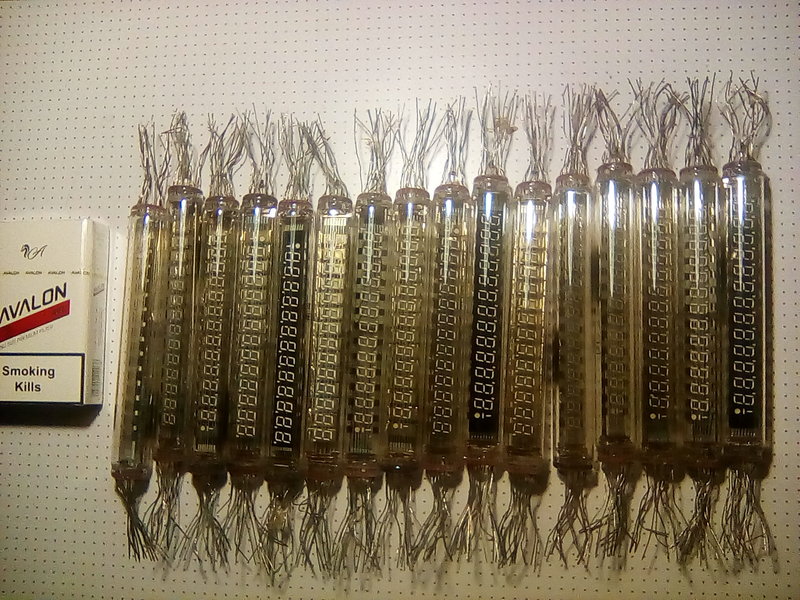

Есть кучка ИВ-27.Индикаторы древние,чудные и для монтажа крайне неудобные.Часы сейчас на таком делать не серьёзно.

Сущность самой бредо-идеи.
Взять много индикаторов.Установить их как на картинке,в виде матрицы.Если использовать в качестве точек матрицы парные восьмёрки,то могут получиться цифры формата 4х7 или 5х7. Все аноды подключить на плюс питания.Управление сделать по сеткам.Вот тут будет простор использования диодных дешифраторов.Как бы штук по 150- 200 диодов, на каждую цифру.
Но. Навряд ли до строительства часов на таких индикаторах дойду. По причине всё же слишком большой их несуразности.Но бредо-идея весьма хорошая

[Wladimir_TS]

Есть кучка ИВ-27.Индикаторы древние,чудные и для монтажа крайне неудобные.Часы сейчас на таком делать не серьёзно.

Когда-то я на таком индикатор уровня делал в радиокружке. 2 канала переключались мультивибратором одновременно с "АЦП" на линейке из 315ых, которые управляли сетками. Прыгало под музыку неплохо. Но больно много питаний надо было - три трансформатора или 4 - не помню (но помню, что все запасы истратил). - трансы разошлись на более полезные дела, а макет где-то в хламовнике валяется.

А реально самое большое желание - это часы на ЭЛТ, но пока не разживусь ВВ источниками для ЭЛТ - это надолго. Сам высоковольтный БП не сделаю. Для моей ЭЛТ надо +10000/-1900В, По минусу 3 мА + транс на накал, что держит 5 кВ между обмотками. А это вообще фантастика - где такой взять (Подсказка 4.700.666) . В интернете мотателей языком много, а руками ноль, а сам я мотать не способен.

Второе это схема управления лучем - нужна опять-же оптопара быстрая (100 кГц) на 5 кВ изоляции (ибо обычные на 2 кв при длительном нахождении под такими потенциалами пробиваются - у них и в даташитах черным по экранному писано - 1 минута).

Так что еще раз скажу - маниловщина это все. Нельзя мечтать и планировать проект, покедова не доделал текущий иначе не сделаешь ничего. Надо стиснув зубы доделать и только потом расслаблять мысли по древу.

ПЗУшки программировать умею. По крайней мере с УФ и электро стиранием норм, с пережигаемыми перемычками пока не пробовал, хотя имею коробочку 565РТ5

[kuzmin]

556РТ5.

[Wladimir_TS]

Тьфу. Очепятался.

[Борисович]

Развёл платы,вручную,на бумаге.Пока только для часов на германии.Вышло 5 больших,1 маленькая .

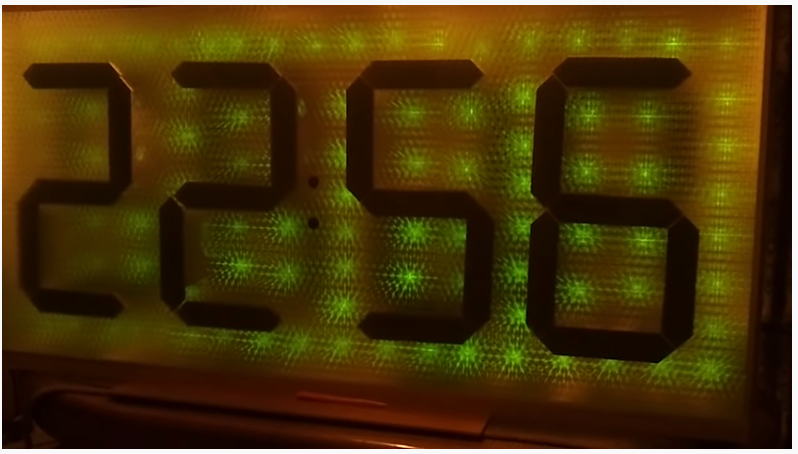

А вот часы на ЭЛИ пока что то , в пол трубы компоноваться не хотят.Но может какой другой формы корпус придумается.
Заодно забодяжил новый травильный раствор.На основе медного купороса.

Травит кстати не хуже,чем хлорным железом.Но экология с ним много лучше.Пятна от него,в отличии от пятен хлорного железа,легко отмываемые.
Цвет кстати у него,пока у не пользованого,весьма занятный.Потом бурый становится

[Владимир116]

Борисович, титанический труд.А таким раствором я деревья на даче по весне опрыскиваю.

[Борисович]

Владимир116,полагаю у Вас раствор только по цвету примерно такой и для травления плат не пойдёт.

[Владимир116]

Борисович, конечно для плат слабоват,да и за всю радиолюбительскую практику не одной платы не травил,вырезаю заточенным надфилем.

[Борисович]

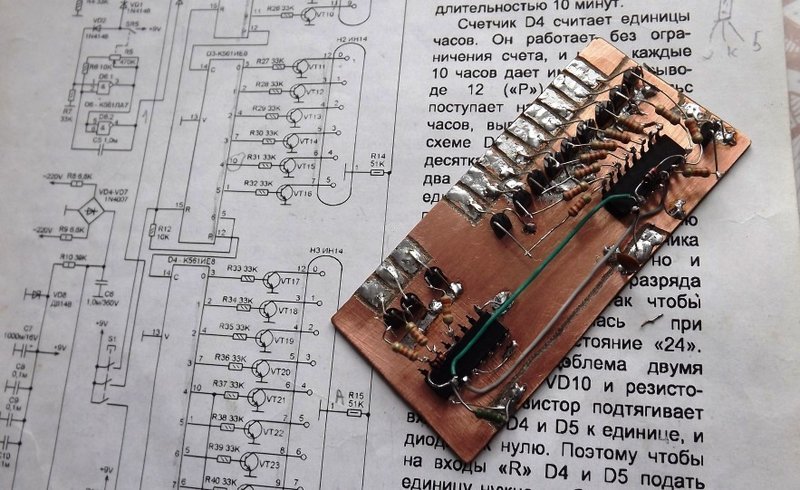

Владимир116.А Вы мне картинку своей платы как то показывали.Вот она.
Кстати,в Радиокоте,как то начинающий делал часы по той же схеме и имел сложности с разводкой и травлением платы.Показал ему картинку Вашей платы и вроде бы он одну плату сделал по образцу Вашей и заработало.Так что,любые способы возможны.Был бы результат.

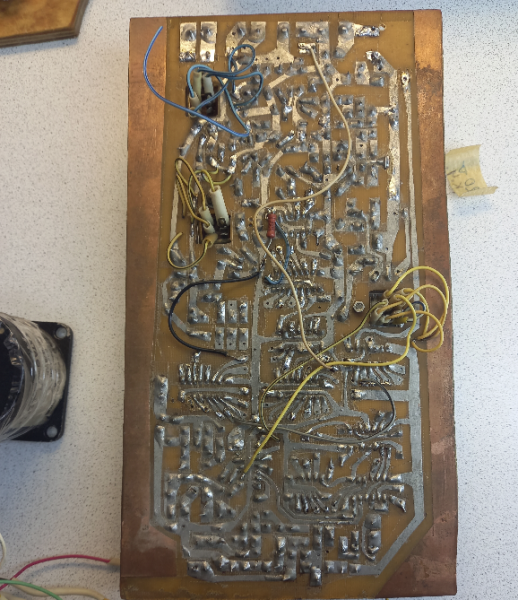

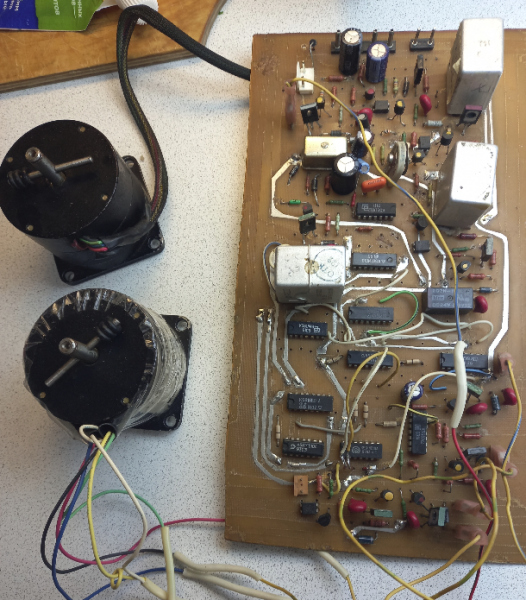

В Радиокоте мне один человек показывал свои двухсторонние !!! платы ВЫРЕЗАНЫЕ НОЖОМ.


Вот это очень круто.Полагаю,что можно совершенствовать разные способы изготовления плат.И результаты будут впечатляющие
