Самодельные часы,разные

[Потапыч]

реле с 27

Мне несколько низковольтных досталось с переносных радиостанций. А так, большинство с самолетов 27 В, как наиболее распространенных.

[vladnik]

В общем кто если чем по этой чудо микросхеме богат - сообщите. Интерисует :
Прямые или инверсные входы J и К, вход R в какое состояние на самом деле переводит триггер. (есть предположение, что он на самоа деле физически все-ж S)
И по какому фронту срабатывает С ?

Насколько помню, срабатывает по отрицательному фронту С. Информация на J устанавливает триггер, на К - сбрасывает триггер. Оба входа прямые.
R-вход обнуляет триггер(инверсный, асинхронный).

[Wladimir_TS]

Так все-таки прямые ? То есть при "1" на J и К триггер работает , как счетный ? при "0" и "0" соответственно хранит. Тогда сходится.

При "0" на R ставится в Q=0, /Q=1.

[Борисович]

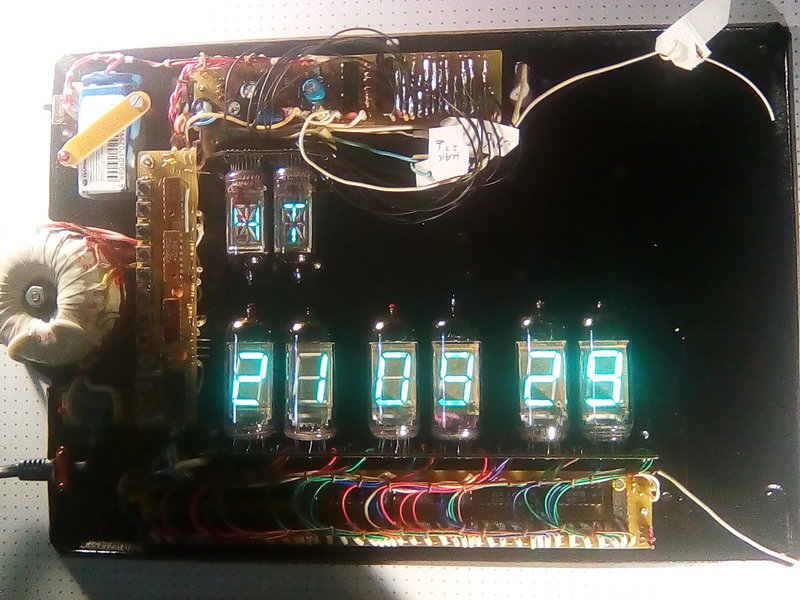

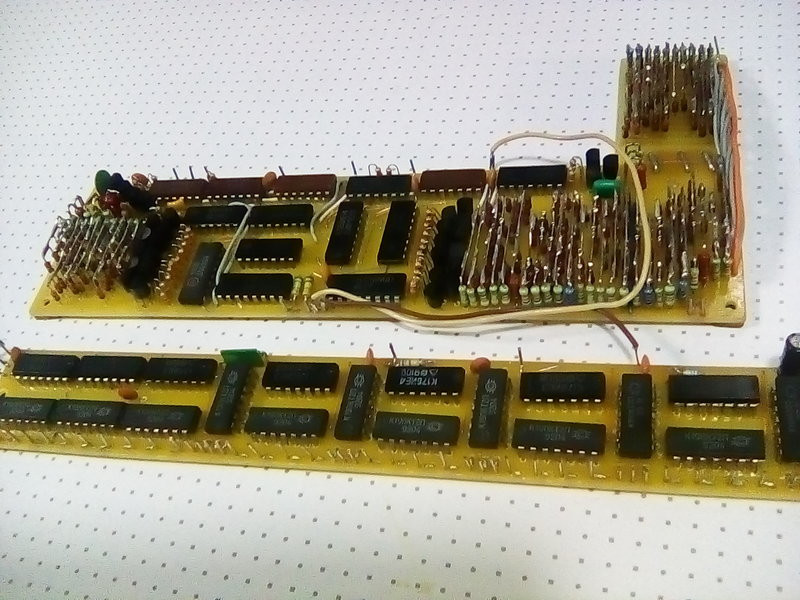

Продолжаем строить часы.Сделал необходимый монтаж проводами для счёта и индикации дней недели.Включил.Заработало.Проверил Всё работает.
Связал провода в жгут.

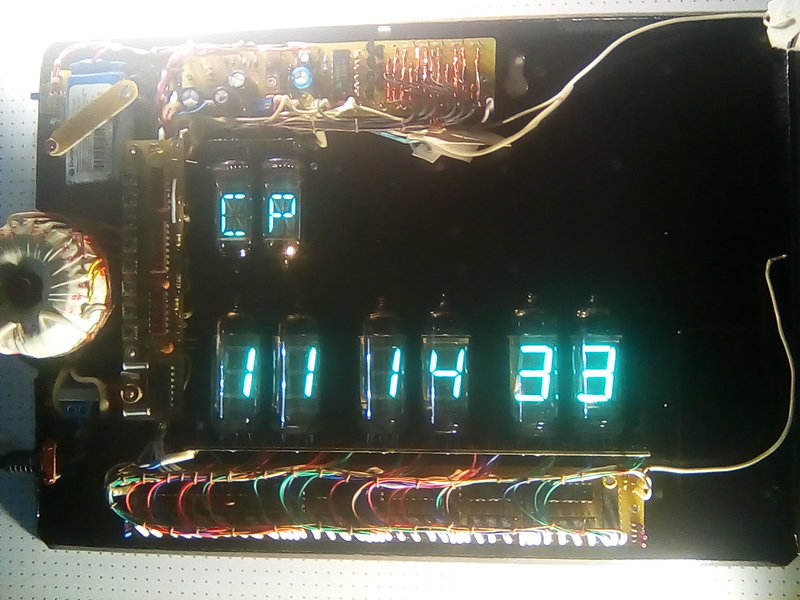

Дальше распайка проводов и позиционирование их на платах с индикаторами числа и месяца

[Борисович]

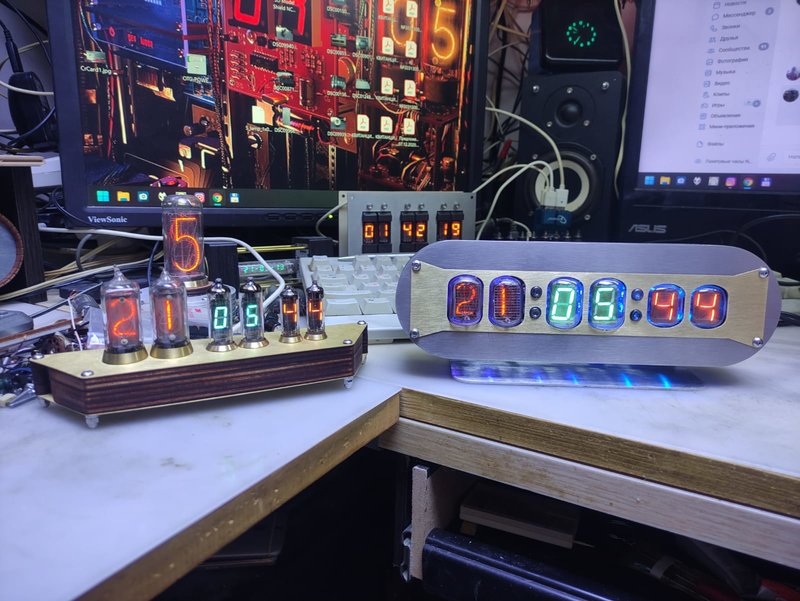

В Радиокоте показали пару занятных часов сделанных на трёх видах индикаторов сразу: ГРИ, ВЛИ ,НИ

[Shuare]

В Радиокоте показали пару занятных часов сделанных на трёх видах индикаторов сразу: ГРИ, ВЛИ ,НИ

Честно говоря - не впечатлило. Одноцвет привычнее (Кстати, мне и цветные осциллографы - не очень, глаз режет)

[Борисович]

Shuare, а Вы чёрно-зелёные мониторы застали?

Честно говоря - не впечатлило.

Такое впервые показали наверное в прошлом году.Много ли будет повторений,пока не понятно.Но техническая сложность высокая, а это круто

[Shuare]

Shuare, а Вы чёрно-зелёные мониторы застали?

Застал... И терминалы ЕС и СМ, и первые ДВК (вспомнил хохму конца 90-х - начальник на след. день уматывает в отпуск, а у него в ТВ Юность-405 трубка сдохла-газанула. Я ему за пол дня вклячил черно-зеленую из терминала , шеф был доволен - для деревни сойдет!)
А осциллографами разными пользуюсь, вот прямо под боком стоит DSO3102... Цветной дисплей просто отвлекает
Кстати - сюжетную фотографию тоже предпочитаю черно-белую , видимо за столько лет так и не научился "чувствовать" цвет

[oldmao]

На работе списали чёрно-зелёный монитор венгерский (кажись VT-20AM) в середине 90-х, пытались его для ТВ приспособить. Почти получилось, кадровая развёртка на 50 Гц перестроилась нормально, а со строчной засада, размер по горизонтали был маленький. Достаточно опыта, чтобы исправить, у меня тогда ещё не было...
PS Кстати, в компьютерных классах примерно в то же время с БК-0010Ш шли чёрно-зелёные советские мониторы, они 100% ТВ стандарта. Знаю, где штуки три исправных с тех пор лежат

[Борисович]

У меня товарищ в начале 90-х приспособил какой то чёрно-зелёный монитор к Спектруму и пользовался года 2-3.Причём считал,что по сравнению ЧБ телевизором к Спектруму- это круто

[Shuare]

У меня товарищ в начале 90-х приспособил какой то чёрно-зелёный монитор к Спектруму и пользовался года 2-3.Причём считал,что по сравнению ЧБ телевизором к Спектруму- это круто

Совершенно с ним согласен - четкость несравнима с ТВ, и глазам комфортно

[oldmao]

по сравнению ЧБ телевизором к Спектруму- это круто

Подтверждаю, чёткость гораздо лучше, глаза не устают.

[Wladimir_TS]

Корпуса шикарно сделаны. Интересно автор их сам изготовил иль заказал кому-то ?

Еще одна идея, редко реализуемая, часы с индикацией на экране ЭЛТ, причем в исполнении с открытой ЭЛТ, что-б усе нутро видно было.

Давно о таком думаю, но останавливает проблема питания ЭЛТ.

По методам формирования знаков было несколько статей в Радио (Цифры на экране осциллографа) и в ВРЛ, кажись 99 выпуск.

Но ПЗУ + ЦАП вообще чудеса могут творить.

[Борисович]

Корпуса шикарно сделаны. Интересно автор их сам изготовил иль заказал кому-то ?

На сколько знаю сам.Это как бы очень крутой автор часов.

Давно о таком думаю, но останавливает проблема питания ЭЛТ.

А чем она Вас останавливает? Там как бы ничего супер- пупер сложного нет

[oldmao]

Корпуса шикарно сделаны. Интересно автор их сам изготовил иль заказал кому-то ?

На Коте не смотрел, но классные корпуса делает Валера Афанасьев, у него и на трубе (youtube) канал есть, и на steampunker.ru технологией делится. Креативнейший и рукастый чел, по-белому завидую.

Давно о таком думаю, но останавливает проблема питания ЭЛТ.

А что там сложного? Для мелких осциллографических - как и для любой лампы, вольт 300 достаточно. ну и накал, разумеется.

[Борисович]

oldmao, часы которыми можно повседневно пользоваться и часы которые делают Стимпанкеры,это как бы разные вещи.
Часы на Стимппанкере - это арт-объекты,которые делают токари- художники и слесари- художники.Некоторые их изделия имеют уровень произведения искусства.
А вот для повседневного пользования как бы подходят не очень.Полагаю требуют стеклянный колпак,для защиты от пыли,детей и животных

[oldmao]

Ну это - да, тут либо утилитарность (в экстремуме - бронированный ящик с пуленепробиваемым стеклом, намертво вмурованный в капитальную стену), либо зрелищность.

[atoll]

В Радиокоте показали пару занятных часов сделанных на трёх видах индикаторов сразу: ГРИ, ВЛИ ,НИ

Честно говоря - не впечатлило. Одноцвет привычнее (Кстати, мне и цветные осциллографы - не очень, глаз режет)

И это правильно!

Мой глаз тоже не радует.
Разный цвет! Разная четкость! Разная "пиксельность" элементов(разница сегментов)!
Глаз сильно напрягается для полного считывания всей информации.Не возникает целостной картины!

Мимоходом, может и необычно. Однако сильно не практично!

[Wladimir_TS]

На сколько знаю сам.Это как бы очень крутой автор часов.

Потому и интересно.

А чем она Вас останавливает? Там как бы ничего супер- пупер сложного нет

Источники высокого. Смысла делать на маленькой ЭЛТ типа 3ЛО1И или 5ЛО38И не интересно - хочется "широкого экрана" и красивой ЭЛТ.

Маниловщина удалена.

Разный цвет! Разная четкость! Разная "пиксельность" элементов(разница сегментов)!
Глаз сильно напрягается для полного считывания всей информации.Не возникает целостной картины!

Может у человека всего по 2 каждого вида индикаторов в хламовнике осталось... вот и пристроил. Я всегда ратовал за красивые корпуса ибо сам сделать что-то красивое руками не в состоянии выходит все кривенькое, косонькое и с подтеками да щелями.

[Борисович]

Мой глаз тоже не радует.

Как то много критиков,критику наводить,на чужими руками сделанное.
Как только интересуюсь,на тему показа каких нибудь своих конструкций,количество показавших как то совсем и небольшое.
Часы с Радиокота здесь чисто для показа.
Wladimir_TS, успел прочитать.Творческий план грандиозный,типа такого
Полёт мысли весьма крут. План занятный

[Wladimir_TS]

Там замах вообще сурьезный. Читал читал и схемы смотрел. Учесть надо что они от 50 Гц работают, а если кварц впилить - по боковушки удвоятся. По ЭЛТ - потихоньку. Схемки рисуются, детальки в коробочки ссыпаются. ВВ блок от С1-74 ищется.

[OttoStirlitz]

Shuare, а Вы чёрно-зелёные мониторы застали?

Честно говоря - не впечатлило.

Такое впервые показали наверное в прошлом году.Много ли будет повторений,пока не понятно.Но техническая сложность высокая, а это круто

Имхо, но круто это трудную задачу решить наиболее простым способом!

[OttoStirlitz]

Мой глаз тоже не радует.

Как то много критиков,критику наводить,на чужими руками сделанное.
Как только интересуюсь,на тему показа каких нибудь своих конструкций,количество показавших как то совсем и небольшое.
Часы с Радиокота здесь чисто для показа.
Wladimir_TS, успел прочитать.Творческий план грандиозный,типа такого
Полёт мысли весьма крут. План занятный

Да, а это действительно супер. Правда больше интересен его вес)

[Shuare]

Кстати - если не на триггерах делать, а на синхронизируемых генераторах - количество ламп в разЫ можно уменьшить
А еще о тиратронах можно подумать...

[Борисович]

количество ламп в разЫ можно уменьшить

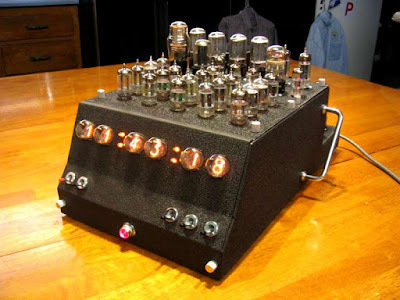

Что то подобное уже сделали.Ламп мало,но описания не нашёл,только картинка.
На тиратронах тоже уже сделали на Радиокоте.В этой теме на 3 -й странице видео есть

[vladnik]

Как только интересуюсь,на тему показа каких нибудь своих конструкций,количество показавших как то совсем и небольшое.

Вот ещё нашёл свои фотки, часики с термометром. Лет 10 назад делал -

Думаю, понятно всё без слов.

[Борисович]

Имхо, но круто это трудную задачу решить наиболее простым способом!

OttoStirlitz, это как бы поначалу так.Потом появляется желание сделать сложнее,чуднее и на том,на чём другие пока не сделали

[Wladimir_TS]

Идей - их всегда очень много, но вот сил и средств на реализацию мало.

[Борисович]

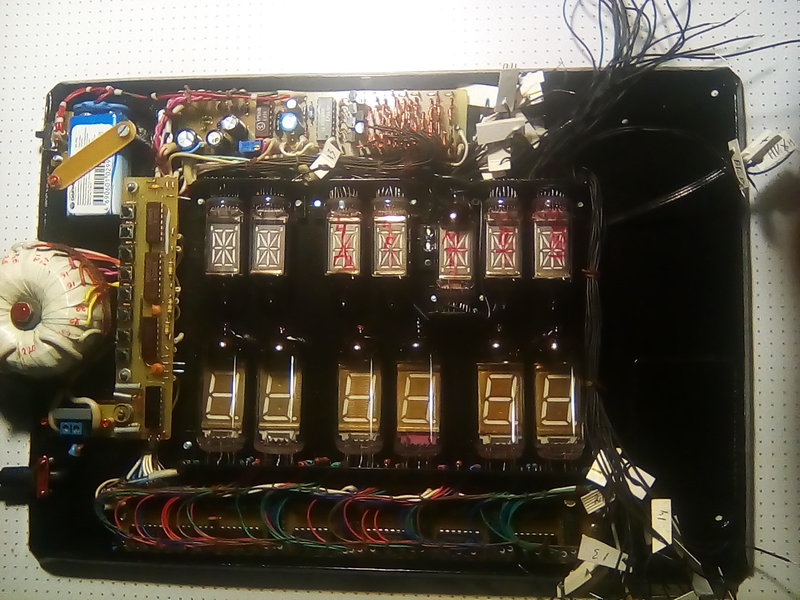

Продолжаем строить часы.Припаял на остальные платы с индикаторами провода отмереной длины,вывел через отверстия на другую сторону плат,разметил провода.
Привернул платы.Сделал небходимый проводный монтаж.Связал часть проводов в жгуты.

Осталась последняя плата.Счёт и индикация числа и месяца.Плата самая сложная,более 500 деталей

[Wladimir_TS]

500 элементов - серьезный замах. Но так понимаю там ПЗУ на диодах реализованное.

[Борисович]

500 элементов - серьезный замах.

Wladimir_TS, это как бы уже один раз пройденые реалии,а не творческие планы

[Wladimir_TS]

Если не в первый раз - это уже не так интересно увы. Но 500 элементов все-ж много труда. Причем, как я понимаю - у вас не 100% соединений печатным монтажом , а еще и провода имеются. Д

[oldmao]

Сейчас надыбать несколько параллельных ПЗУшек (со старых материнских плат, сетевых карт, принтеров) с электрическим стиранием не проблема. И сделать дешифраторы на них. А ещё интереснее применить одну ПЗУ, но мультиплексировать выход. Можно обойтись без микроконтроллеров, одной логикой и счётчиками.

[Борисович]

Сейчас надыбать несколько параллельных ПЗУшек (со старых материнских плат, сетевых карт, принтеров) с электрическим стиранием не проблема. И сделать дешифраторы на них. А ещё интереснее применить одну ПЗУ, но мультиплексировать выход. Можно обойтись без микроконтроллеров, одной логикой и счётчиками.

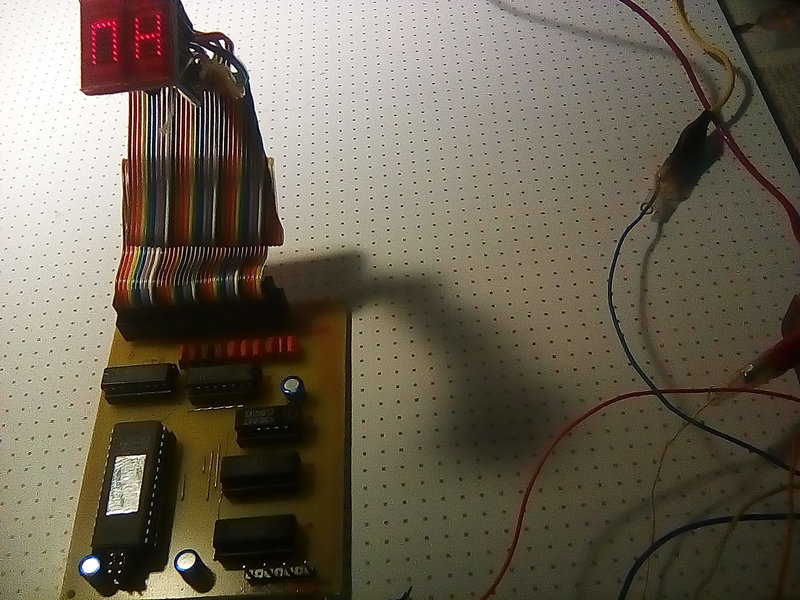

oldmao, Вы не первый с таким мнением,но как бы тоже не подумавши.Подобный вариант сделан и изучен.
Для матричной индикации - ПЗУ единственно возможный вариант,если без МК,ну и светодиоды от 5 вольт обычно работают.
А для ВЛИ ,которые от 25 в питаются ПЗУ ненужное усложнение.Плюс повышение потребления,само ПЗУ тоже потребляет,а диодные дешифраторы практически нет.И ключи на 25 в нужны по любому.
Так что вариант это оптимальный и весьма надёжный

[oldmao]

Так что вариант это оптимальный и весьма надёжный

Спору нет, но весьма трудоёмкий, в смысле количества паек.

[Wladimir_TS]

Но зато корреция содержания такой ПЗУшки производится без использования программатора.

[Vygandas]

Еще бы вспомнили буквально прошивку ПЗУ на ферритовых кольцах

[Борисович]

Еще бы вспомнили буквально прошивку ПЗУ на ферритовых кольцах

Vygandas, ферритовое ПЗУ можно и вспомнить.Как то в конце 70-х был в поиске мелких диодов.И отдали пару блоков такой памяти.Плата примерно 150х350,с одной стороны в железном кожухе. С разъёмом, ног на 40, с одного торца.На плате немеряно мелких колец диаметром миллиметра 2-3 ,как бы одетых на проволочную квадратную мелкую сетку .Около разъёма два ряда диодов Д-220.Попутно ликбез провели,типа видишь проволочка зигзагом идёт и в часть колец заходит.Так это прошивка и есть.Причём на каждом блоке прошито по разному.Так я и понял,что это,для того,что бы одинаковые блоки могли разные функции выполнять.Как бы для серийно производства очень удобно.Не взирая на хитрый блок управления.
А для единичных конструкций,типа часов,оптимально максимально простой и экономичный дешифратор.Который один раз спаять и больше о нём не думать.Там как бы выходить из строя нечему,одни диоды.Ну ещё несколько резисторов,и всё

[vladnik]

Борисович, снимаю шляпу.
Колоссальный труд. Я от такой схемотехники стараюсь уже отазываться, так как времени много уходит.
Заменяю на более простые схемотехнические решения и программы. Ну если конечно возможно.
Крайний раз делал что-то подобное для защиты малосигнальных цепей видеонаблюдения, тоже с диодами, супрессорами и пр. дискретной мелочёвкой.
Да генератор когда-то делал для ТВ, там корпусов 50 было логики, не считая пассивных компонентов. Но это давно было.
Сейчас обычно обхожусь пятью-десятью корпусами + МК, ну и нужная рассыпуха.

[Shuare]

Давно обещанные часы на 176 серии. 1986 год, включил - работают . Кстати, блок питания на 400гц-трансформаторе (через гасящий конденсатор)

[Борисович]

Shuare, а там что,использована какая то чудная макетная плата ,которая изначально была на квадратные метры и проводной монтаж?
А коробка из чего?Вроде бы что то напоминает,но не могу вспомнить.В смысле П- образные детали

[Shuare]

Макетки были именно такого размера (тогда это называлось ТЭЗ - типовой элемент замены), и именно под DIP-16.Монтаж - шины питания печатью, остальное - провод одножильный. Корпуса сам гнул, из алюминия или дюраля (тогда - с подрезкой изнутри) - был доступ к гибочному "станку", подбирал всякие крышки, панели...много чего тогда просто выкидывали, "металлистов" еще не было. Трансформаторы 400гц набрал на помойке Ленинца во время практики
Вот промышленные ТЭЗы

[vitsserg]

Shuare, хорошие часики!

[Shuare]

Shuare, хорошие часики!

Ну, по нынешним меркам - не особо, но в 80-х смотрелись неплохо

[vitsserg]

Ну почему, я вот тут не так давно сделал часы на К155 + ИН-ки. Очень даже ничего.

[Борисович]

это называлось ТЭЗ - типовой элемент замены

Shuare, конкретно таких плат,типа макетных,не встречал.А вот как на картинке внизу,с шинами питания и КМ-ми как то разбирал несколько штук со 155-й серией.
Коробка из П- образных половинок,если самостоятельно загнутая - это круто.Даже если был доступ к настоящему листогибу,который типа пресса с клином.
По любому требует точной разметки и весьма аккуратного исполнения.В подобных корпусах,чуть не точно загнул и не исправишь,плюс очень заметно.А у Вас всё весьма точно загнуто

[Shuare]

Shuare, конкретно таких плат,типа макетных,не встречал.А вот как на картинке внизу,с шинами питания и КМ-ми как то разбирал несколько штук со 155-й серией.
Коробка из П- образных половинок,если самостоятельно загнутая - это круто.Даже если был доступ к настоящему листогибу,который типа пресса с клином.
По любому требует точной разметки и весьма аккуратного исполнения.В подобных корпусах,чуть не точно загнул и не исправишь,плюс очень заметно.А у Вас всё весьма точно загнуто

Вот до того, как на картинке - сначала все собиралось на макетках, устранялись глюки, гонки и пр, а потом уже шло к конструкторам в разводку. Коробки П-образные делал не один десяток. первые конечно иногда и кривоватые были, потом руку набил. Листогиб не прессовый был, просто как очень большие тиски и сверху - поворотный уголок. Даже не знаю - самопал или просто древний советский. Судя по внешнему виду - он был старше меня явно

[Борисович]

Листогиб не прессовый был, просто как очень большие тиски и сверху - поворотный уголок.

А если листогиб с поворотной траверзой,то такие корпуса,это ещё круче.На таком точные размеры сложнее выдерживать.
Борисович металлические корпуса такой конструкции никогда не делал.Обычно или именно коробка,четыре стенки и дно.В неё передняя панель вставляется и к ней какое либо внутреннее шасси крепится.На показ только маленькая.Генератор 1000Гц с малыми искажениями.Сделана лет 20 назад,точно не помню зачем.Иногда пользуюсь.Может в гараже ещё пара самодельных корпусов большего размера подобной конструкции сохранилась.
Ну или корпуса, где П-образное основание и П-образная крышка.Типа как у игрушечного осциллографа сделано.

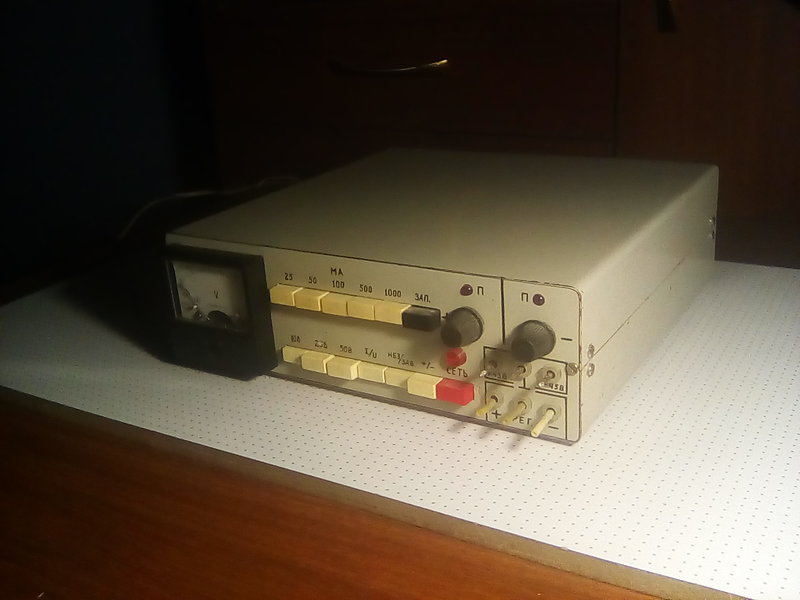

А вот товарищ у меня такие корпуса делал неоднократно.Но у него были откуда то по заводскому согнутые детали двух размеров.На картинке, его недоделаный лет 30-ть назад блок питания.

[Борисович]

vitsserg, а Вы покажете свои часы на 155-й серии?

[vitsserg]

Да, но только вечером, дома.
