Нашел еще "Электронику МС6505, но очень стрёмную, 90х годов

У меня из самых распространённых, с ПЗУ знакогенератора на микросхеме планарной с 24 выводами К505 серии. Были встречал и по старей с знакогенератором на нескольких К155РЕ. Может были и другие варианты. Были еще какие то модули чисто графические.
Для пробы МС6505 просто достаточно подать два питания и индикатор должен показать случайное содержание ОЗУ. Но перед этим желательно поменять электролиты, я в своих их сразу менял, они были полудохлые.

[Потапыч]

Насколько помню, кажется у меня стоит 505, но кажется не одна, но не могу утверждать.но планарные были вроде не одна. Будет время, обязательно включу, очень любопытно, исправна матрица или нет.хотя могли и микросхемы угробить, кто их знает, что они туда подавали, но сгоревшего ничего не было видно.

[Борисович]

В Радиокоте показали часы на древних и крайне редких проекционных индикаторах
Вместо штатных лампочек поставлены светодиоды.

Есть там пара человек,которые целенаправленно занимаются поиском разнообразных древних и оригинально устроенных индикаторов и делают на них часы

[Потапыч]

Я считал, что проекционные, это электронная лампа по типу 6Е5С, как вы ранее приводили на второй или третьей странице, но только они там были зеленого цвета. И сетки в виде цифр. .https://wikichi.ru/wiki/Nimo_tube

[Потапыч]

А если это, как старые, на лампочках, то такие можно сделать самому лишь бы кто то на ЧПУ выгравировал цифры или буквы.

[Борисович]

лишь бы кто то на ЧПУ выгравировал цифры или буквы

Полагаю,что вы имели в виду вот такие индикаторы,где стопка пластинок подсвечиваемых с торца.
Такие часы показывали в Радиокоте несколько ранее.Так же видел в Интернете подобные самодельные индикаторы,вполне успешно сделанные.
А тех,которые показали сейчас,проекция на матовое стекло и хитрая оптическая система.Таких малогабаритных самодельных в Интернете не встречал.А промышленного изготовления иногда в продаже встречаются,но за них просят по несколько тысяч за штуку

[Потапыч]

Да, именно на стеклах я имел ввиду. Я несколько раз пользовался каким то старинным омметром, с такими индикаторами и щаговыми искателями. С оптикой, я даже не слышал, интересно, где они использовались? К примеру, ЭЛИ, который я показывал выше, недавно показывали по ТВ на карте установленной на КП рода войск РВСН. Там же были и гораздо больше, мм 120 - 150.

[Shuare]

Я считал, что проекционные, это электронная лампа по типу 6Е5С, как вы ранее приводили на второй или третьей странице, но только они там были зеленого цвета. И сетки в виде цифр. .https://wikichi.ru/wiki/Nimo_tube

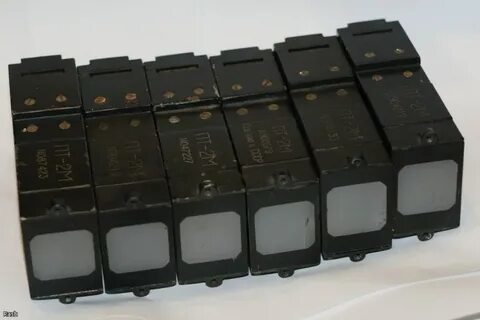

Там на каждую цифру (0,1,...9) - лампочка и объективчик, проекция на общий экран. Встречал в военной технике

[Потапыч]

Видимо устроены как фотошкала в военных радиоприемниках. На стекле микрофотография и через микрообьектив проецируется на матовое стекло. Странно, у меня ведь была даже такая дисциплина, элементы индикации и о таких индикаторах даже не упоминали.

[Shuare]

Видимо устроены как фотошкала в военных радиоприемниках. На стекле микрофотография и через микрообьектив проецируется на матовое стекло. Странно, у меня ведь была даже такая дисциплина, элементы индикации и о таких индикаторах даже не упоминали.

Не совсем, фотошкала - одна, и один объектив. Тут - по очереди лампочки включаются, и соотв. разные цифры

[Борисович]

Ну самыми эксклюзивными,оригинальными и исчезающие редкими считаются вот такие индикаторы.

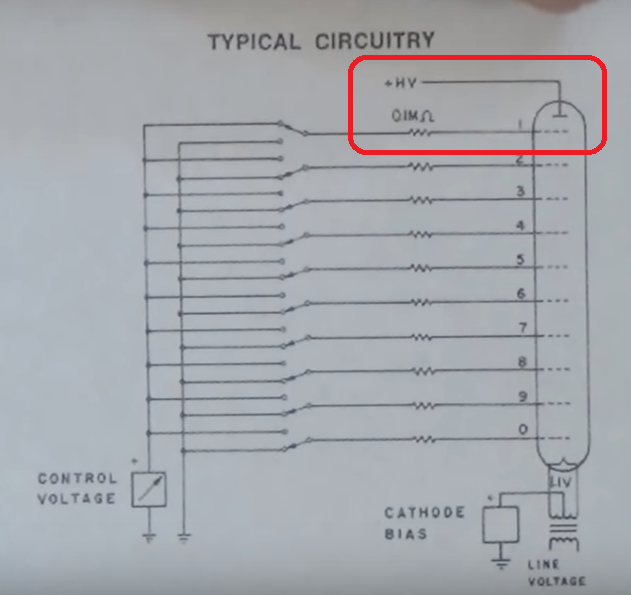

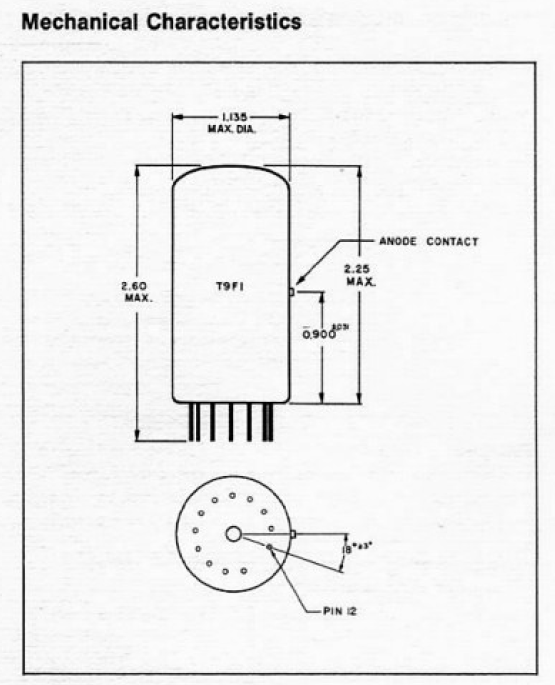

Это по сути мелкая электронной лучевая трубка с трафаретными сетками.Напряжение питания 1750 вольт и ещё накал.
размер в дюймах

Индикатор американский.Выпущено пара тысяч штук в начале 60-х.Это единственное доступное в Интернете видео его работы

[кок]

Выставлю и свои .Не самодельные но памятные выпуска 1989 года. Могучий прибор на долгую память.Питание от 24 до 90 вольт постоянки. Часы переключения тарифа от Телеграфной Станции завод Никола Тесла Загреб СФРЮ.

[Потапыч]

кок, Да! Но несколько великоваты! А на чем индикация, отдельные светодиоды?

[Потапыч]

Shuare, Я понял, что на каждую цифру, своя микрофотография цифры и свой объектив. Представляю себе стоимость этого изделия, 10 микрообъективов!

[кок]

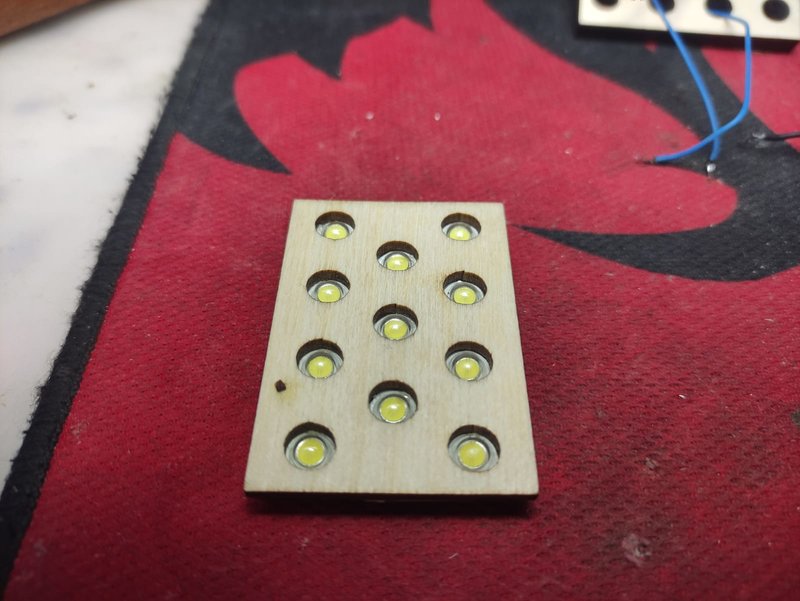

Потапыч, Да индикация на отдельных светодиодах нет там никаких объективов просто впаяны светодиоды и впереди стоит красное стекло(плекс) за столько лет в работе сними нечего не случилось.

[Потапыч]

Борисович, А, так они еще и американские и опытные, понятно, почему я о таком и не слышал. Хотя могли рассказывать, как идею, по курсу "Электровакумные приборы".

[Потапыч]

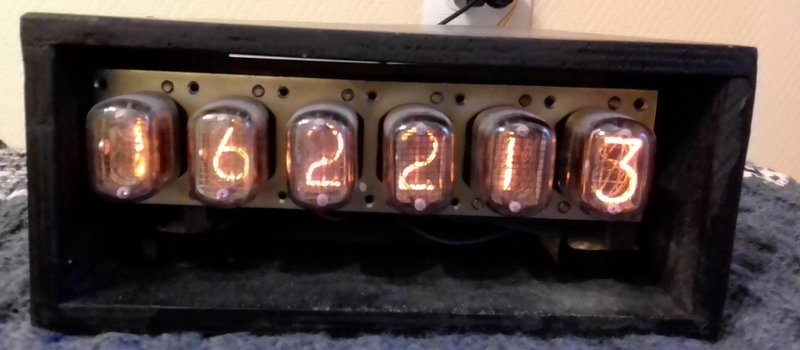

Я то же так часы строил, по уходу за неделю, месяц. А восставливал свои старые на ИН18, в которых "для дела", были изъяты конденсаторы в тактовом генераторе, а поскольку мне неизвестно, какие они там были и откуда я брал эту схему генератора 40 лет назад запаял, что было и вспомнил, ведь есть частотомер же. Достал включил и в течении десяти минут выставил практически 1 Мгц. Более точно выставлю уже по работе, подстроечным. Заодно, оказалось, что не светит один разряд. Благо, схема есть, грешил на счетчики, в норме, ключи, так же. Оказалось индикатор АЛС324Б1. Первый раз встретил нерабочий советский индикатор. До этого, заменил спаренный, в своем магнитофоне СТМ610, но он там немецкий, а я уже не раз встречал не рабочие. И не удивительно, 1991 год. Да, частотомер Ч3 - 63. Хотя можно было бы включить цифровой осциллограф и посмотреть в том числе и частоту. Но у меня, старого ...., нет ему веры .Борисович, Обратил внимание, но считал, что это покрытие спец приемки, как в обычных радиолампах. Ведь бывают и позолоченные, как в 6Э6П - ДР. Паспорта на ИН не на одну не встречал, так как лампы вседа доставались единичными экземплярами, без упаковки. Правда есть несколько ИН1 в индивидуальных упаковках, но есть ли там паспорт как то не удосужился посмотреть.

[OttoStirlitz]

лишь бы кто то на ЧПУ выгравировал цифры или буквы

Полагаю,что вы имели в виду вот такие индикаторы,где стопка пластинок подсвечиваемых с торца.
Такие часы показывали в Радиокоте несколько ранее.Так же видел в Интернете подобные самодельные индикаторы,вполне успешно сделанные.
А тех,которые показали сейчас,проекция на матовое стекло и хитрая оптическая система.Таких малогабаритных самодельных в Интернете не встречал.А промышленного изготовления иногда в продаже встречаются,но за них просят по несколько тысяч за штуку

Красивое

[torneb]

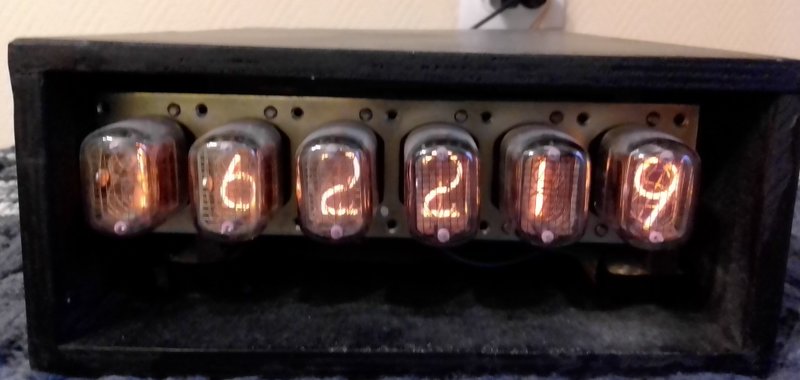

Делал дитяте в 2016 году.Пристал,зануда,хочу в стиле стимпанк)
На атмега8,в качестве часов точного времени DS3231SN- у нее повышенная точность -уход в год на минуту.
Прошивку писал сам.
Но я не люблю газоразрядные индикаторы,хотя у них проще с питанием.
Больше нравятся люминисцентные.

[Борисович]

torneb, часы занятные.Стимпанка как раз в меру.Нет мелких деталей на которых пыль копится.
Я как то тоже было захотел часы Стимпанк сделать.А то у меня как ни часы,всё только стиль минимализм выходит.Даже у них на сайте вопросы задавал,по возможному оформлению.Но увы,Стимпанк - это скорее искусство,его каждый по своему видит.Мне выходит не дано.Затею отставил

[kuzmin]

Мои часы, собранные лет 10 назад, высота цифр 100 мм, схема на часовой 176 серии из трёх шт. С ключами на транзисторах, с аварийным питанием от "кроны", четыре реле отключают питание от светодиодов при пропадании сетевого напряжения.
При сборке не было частотомера, подстройку производил по сравнению михания наручных часов, подстроечный конденсатор номиналом 8-80 пф, за несколько месяцев уход небольшой, в пределах минуты.


Цифры красного цвета.

[Shuare]

Shuare, Я понял, что на каждую цифру, своя микрофотография цифры и свой объектив. Представляю себе стоимость этого изделия, 10 микрообъективов!

10 - на каждое знакоместо! Если не путаю, это что-то бортовое было... А объективы - простейшие, 2 линзы диаметром миллиметров 5

[Потапыч]

kuzmin, А какую мелодию играют часы, что слева от электронных?

[kuzmin]

Подмосковные вечера, на мой непрофессиональный слух.

[Потапыч]

Понятно, у меня аналогично. Думал, может что то другое.

[Потапыч]

А сколько потребляют часы с такими большими индикаторами?

[kuzmin]

Кстати, цифровые часы не электронные, а эллектронномеханические.

[Потапыч]

kuzmin, А если можно поподробнее об электтромеханике?

[kuzmin]

Проще некуда- кварцевый резонатор возбудается механически.

[Потапыч]

Это часы с мелодией?

[kuzmin]

Нет, только будильник.

[Потапыч]

У меня такие часы с мелодий и чисто механические. А вот об электромеханических с резонатором читал только в книгах по устройству часов.

[kuzmin]

Кристалл кварца находится между двумя кристаллодержателями, в схеме генератора начинает механически колебаться с определённой частотой. Этим достигается точность часов. Поэтому правильно часы электронномеханические.

[Потапыч]

У меня есть вакуумные кварцевые резонаторы и не вакуумные с механическим креплением, винтами, кварцевой пластины или даже бруска, но их возбуждает переменный электрический ток подводимый к этим пластинам, с частотой близкой к резонансной этой пластины. А какая переменная сила заставляет колебаться кварцевый пластину в электромеханических часах, электромагнита с последовательно включенными контактами или электродвигатель, но самые низкочастотные кварцы, которые мне довелось видеть, это 4 кГц. А дальше как.Редуктор понижающий, не долго проработает круглосуточно с такими оборотами. Может там механический резонатор, по типу камертона?. На них можно на порядок, а то и два, снизить частоту возбуждения. Конечно, если бы увидеть устройство, то все вопросы бы сразу отпали.

[Борисович]

Потапыч, в 70-е,80-е годы существовало довольно много типов электромеханических и электронномеханических часов ,ну те которые на батарейке.И больших и наручных.Причём были они весьма разнообразные.В отличии от современных,которые имеют собственно два вида механизмов крупногабаритных ,с плавно двигающийся стрелкой и с прерывисто. И наверное один вид механизмов для массовых наручных.А тогда было разнообразие.
Мой личных пример.В 81-м году на окончание института купил себе наручные часы на батарейке со стрелками,типа было тогда круто.Проходили нормально год- полтора,потом стали спешить 10 минут за час,в мастерской сказали,что таких и не видели.Долго валялись,потом затерялись.

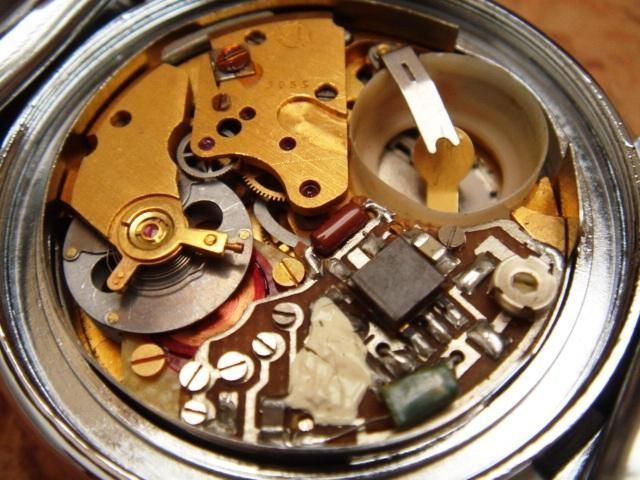

Несколько лет назад на форуме у Клапаунция увидел картинку механизма таких часов,уж сильно он был своеобразный,запомнился.
Оказалось,это были весьма редкие часы Луч 3055 ,конструкция которых больше не повторялась.http://forums.balancer.ru/tech/forum/20 ... 24.htmlЭто ссылка .
Там же увидел,что и в 60-е встречались наручные часы на батарейке.Камертонного типа ,назывались "Слава-транзистор".По современной жизни супер-мега раритет.http://forums.balancer.ru/tech/forum/20 ... istor.html
Так что советские часы на батарейках,большие и маленькие - это малоизученое в Интернете направление.Смотрел потом на форумах часовщиков,но там как правило часовщики механические.Про часы на батарейках информации мало.

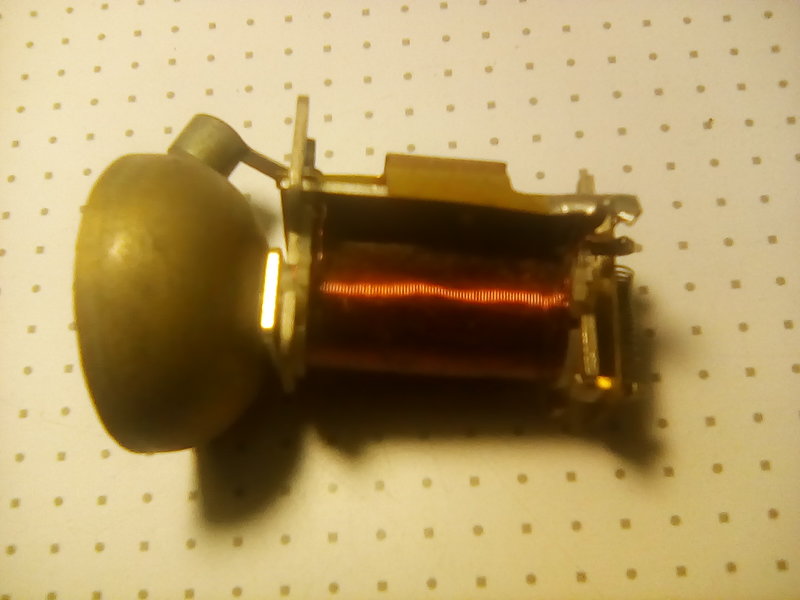

Ещё вспомнил.Сохранился у меня звонок от какого то разобраного будильника на батарейках,из очень ранних.
Сделан по принципу классического звонка постоянного тока с контактным прерывателем.Такая конструкция звонка ещё в 19-м веке была придумана

[Потапыч]

Борисович, Если меня еще не одолел маразм, у меня были часы с кварцевым резонатором, но они электронно - механические и настенные. Кварцевый резонатор с помощью микросхемы возбуждается и делится до секундных импульсов, а далее с помощью мощных транзисторных ключей управляют шаговым двигателем. И далее, как в обычных механических часах. Наручные, аналогичного типа, Пару раз встречал, но работоспособность восстановить не удалось, причины, уже не помню. Камертонные, на фото вижу впервые, но в нескольких моих книгах по часам, их описание и конструкция приведены.

[Shuare]

Ещё вспомнил.Сохранился у меня звонок от какого то разобраного будильника на батарейках,из очень ранних.

Вроде от будильника Слава

[Потапыч]

Недавно разбирал, скорее всего китайский, а возможно и нет, поскольку хозяева гоаорили, что он еще с конца 80х. Он электронномеханический и ходит, на удивление, очень точно. Звонок сделан из электромоторчика, который крутит на своей оси молоточек или два, можно уточнить, как в молотковой мельнице и бьет молоточком по чашечке. Первый раз вижу такой звоночек. Вот эти часы.

[Борисович]

Начинаю показывать процесс изготовления часов.Для этих часов сначала нужно собрать платы с индикаторами.Распаиваем мелкие детали.Делаем оснастку,для точной установки индикаторов.

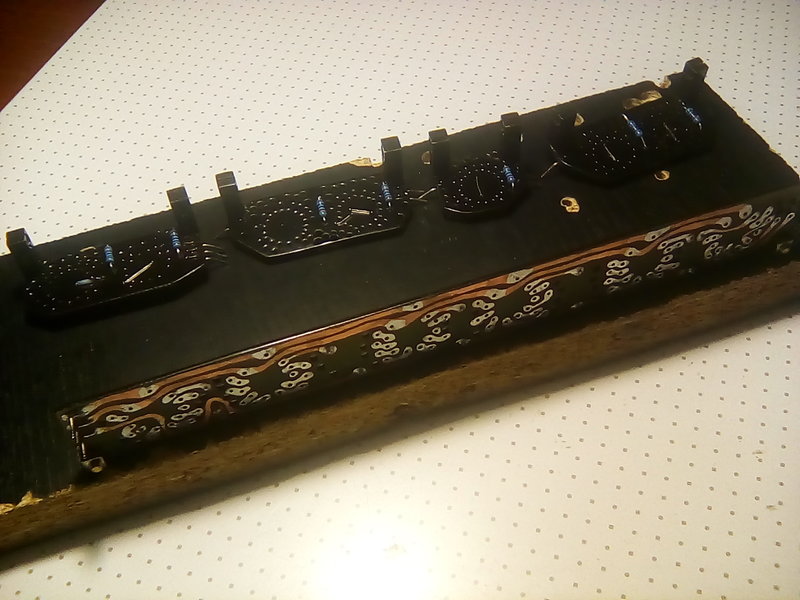

Вставляем выводы индикаторов,устанавливаем плату ,выверяем положение индикаторов.Геометрия баллонов не очень точна,так что выверяем по внутренней панели с сегментами.Затем припаиваем для начала за три вывода и уточняем положение.

Снимаем плату,припаиваем остальные выводы,обрезаем излишки выводов ,отмываем плату.

Первая плата в основном готова.
Следующими будут 4 платы с 7-ю индикаторами ИВ-4.Эти несколько сложнее: лампы меньшего размера,а выводов больше ( 21),не все выводы используются.Так , что требуют большего внимания

[Борисович]

Платы с индикаторами ИВ-4 тоже собраны.
Затем ищем железку подходящего размера и раскладываем на ней примерную внутреннюю компоновку.

Размер жезезки нашёлся удачный,как раз из неё и будет основание часов

[Потапыч]

Попалась фотография панельки для 6П37Н.
Но лампа не такая как у меня, а с выводами как у 6С5хх, 6С6хх, 6Э1хх.

[Потапыч]

Еще вопрос, на фото, где вы показали часы с проекционными индикаторами, за этими часами, перед монитором, стоят часы с отдельными индикаторами, газоразрядными, семисегментными. Не в курсе, что это за индикаторы?. А встречал только в одном баллоне под динамическую индикацию.ИН2х.

[Vygandas]

Не в курсе, что это за индикаторы?.

Это вакуумно-накальные, из серии ИВ , по размеру наверно ИВ-9. Сам имею ИВ-13 и ИВ-19
Или это ИН-23 у самого монитора, очень плохо видно. Но они очень большая редкость. Может там что в пересмешку с ИН-19 что то собрано.

[Борисович]

перед монитором, стоят часы с отдельными индикаторами, газоразрядными, семисегментными. Не в курсе, что это за индикаторы

Это часы на накальных индикаторах ИВ-9. Индикаторы стоят в чудной арматуре квадратной формы,скорее всего из военки.Автор часов эти индикаторы показывал как то отдельно.Они в этой арматуре намертво заклеены.
Потапыч,а вот панельку от 6П37Н не совсем понял.Больше похоже на переходник которым лампа крепится к корпусу или соединяется с радиатором

[Потапыч]

Vygandas, А я по ширине сегментов посчитал, что это не накальные, а газоразрядные. ИН23 мне пообещал старый коллега, но все никак не зайду в гости забрать. Но он говорил, что он для динамики. А18 сегментные газоразрядные видел только в справочнике...

[Борисович]

Но он говорил, что он для динамики.

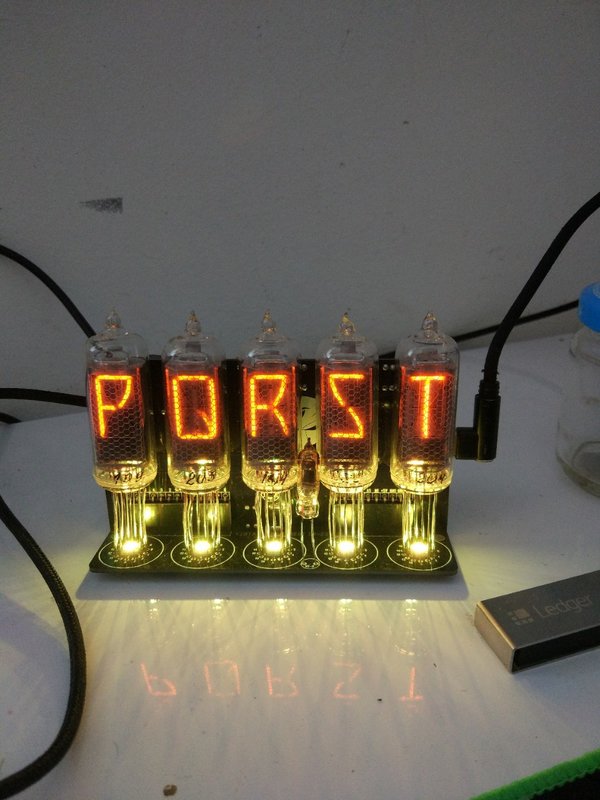

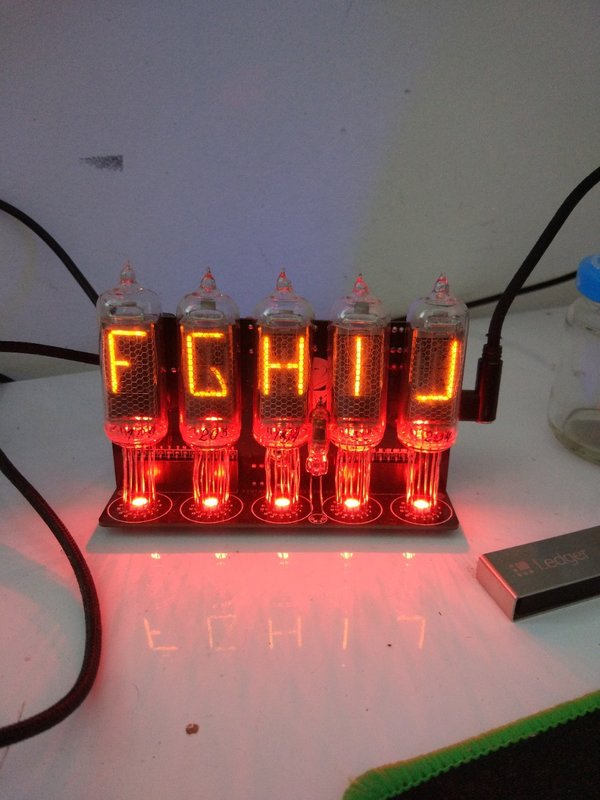

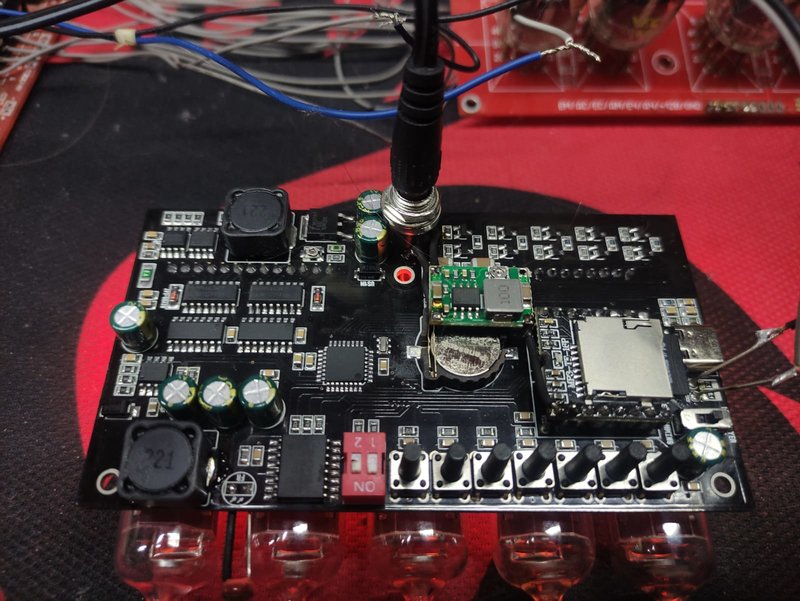

Не верьте разным слухам.Существует всего два советских единичных ГРИ которыми можно буквы показывать: ИН-23 - обычный индикатор с индивидуальными выводами катодов.Супер-пупер редкий.В интернете показывали одни часы на ИВ-23.Того же автора которого часы на проекционных индикаторах.
И индикатор ИГВ1-8х5Л - матричный.Требует весьма хитрого питания и управления,так как является двуханодным многосеточным газоразрядные прибором.


В Интернете про него толком не встречал и часов на них никто пока не сделал.Возможно является полумифической штукой ,встречающёйся только в справочниках

[Потапыч]

Борисович, Понятно, вообщем как получится забрать, покажу, что мне досталось. А насчет панельки под 6П37Н. Это такой держатель, он для вакуумных переменных конденсаторов называется постель, в верхнюю часть, которая закреплена на металлическом основании, шасси или радиатор, ложится лампа, черной частью, до белого керамического изолятора. На нижгей
половинке видна с одной стороны галтель. Вот до этого места ложится лампа, а нижняя половинка прижимает сверху лампу к верхней половинке и закрепляется винтами То есть эти две металлические детали обеспечивают отвод тепла от черной части корпуса, а это порядка 15 Вт. На анод одевается изолированный колпачок и как то крепится, а выводы накала, катод и сеток, впаиваются в плату или опорный клемник. Как буду дома, выложу фото такой же панельки, только под 6С53Н.

[Потапыч]

Vygandas, Многосегментные, это те, что под самым монитором и которые вы показади на нижнем видео. Теперь понял.

[Борисович]

Потапыч,а под самым монитором это те самые часы на ИН-23 и есть.



А вот их картинки в режиме часов не нашел,такое только видео есть.
Кстати ИН-23 - они тринадцатисегментные,с довольно своеобразным, больше ни в каких индикаторах не встречающимся начертанием сегментов.Начертание немного похоже на восьмисегментные ЭЛИ

[Vygandas]

В Интернете про него толком не встречал и часов на них никто пока не сделал.Возможно является полумифической штукой ,встречающёйся только в справочниках

Я одну штуку у знакомого в коллекции видел живьем. А из интернета :
https://www.petrofflab.ru/2015/11/igv1- ... nixie.html
Можете даже купить https://www.avito.ru/ramenskoe/kollekts ... ion=621540
