Штрёдер Павел "Тёплый ламповый подвальчик"

[Shtreder]

Здравствуйте уважаемые единомышленники, меня зовут Павел Штрёдер, увлекаюсь восстановлением ретроэлектроники, изучением и сохранением ее истории.

С детства увлекаюсь техническим творчеством, сначала моделлизмом, а потом электро- и радиотехникой. Все благодаря журналам "Моделлист-Конструктор", моего отца, который работал на Червоноградском радиозаводе. А также моей бабушки- геодезиста, привившей мне любовь к точности во всем
Мать научила любить и слушать музыку, всегда говорит: "Не работай в тишине, включи хотя бы радио, тоска же", а я вместо насителей звука начал собирать устройства их воспроизведения
В общем то с этого все и началось...

[Shtreder]

Последние несколько лет изучаю отечественную и зарубежную измерительную технику середины прошлого века и не только, некоторые образцы которой есть коллекции и использую по назначению. Поэтому начну именно с неё)
Список в порядке появления у меня

1. Линейный мост Л-48

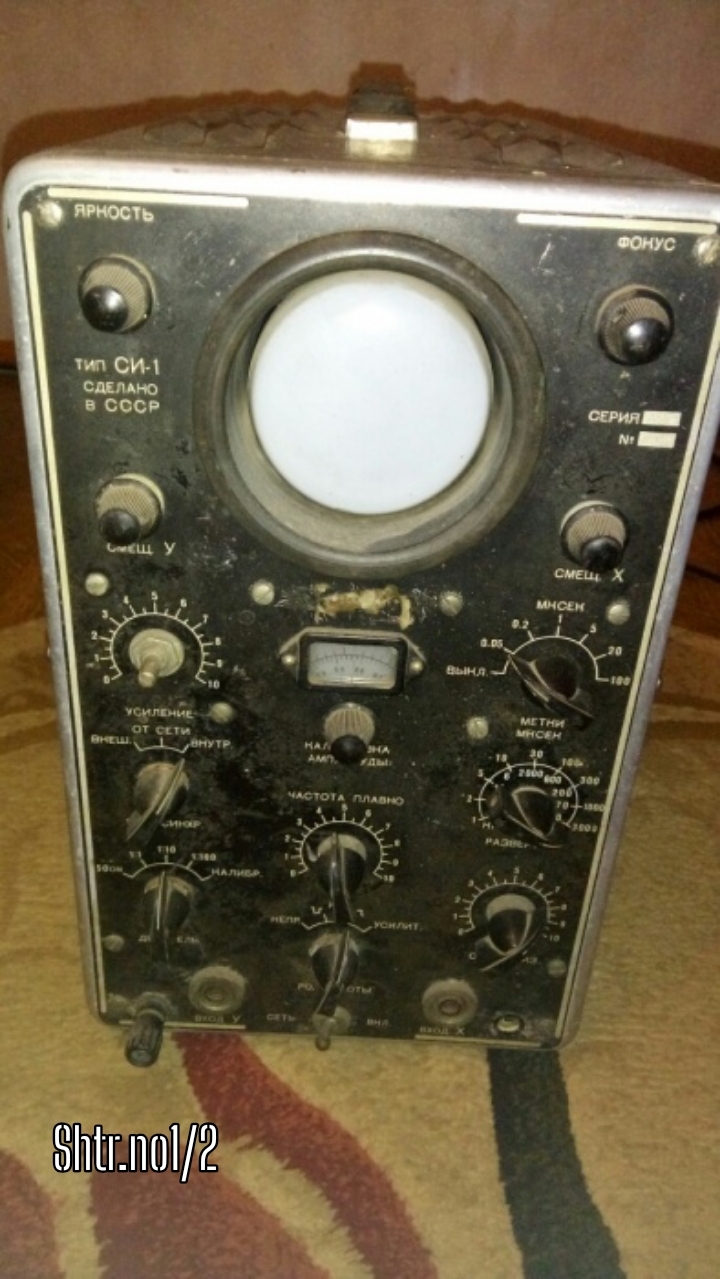

2. Импульсный синхроноскоп СИ-1, он же осциллограф С1-5

3. Ампервольтомметр Ц-20 (ранний)

[Shtreder]

А4-М2 (ВК7-3)

[Tofiq62]

По моему на форуме любителей измерительной техники нет.Также увлекательное дело собирать разные приборы как и отечественную радиотехнику.

[bluezmoon]

По моему на форуме любителей измерительной техники нет...

Как нет?Есть и собиратели коллекционеры и просто любители.
Вот большая коллекция

viewtopic.php?f=42&t=104225

[Shtreder]

По моему на форуме любителей измерительной техники нет.Также увлекательное дело собирать разные приборы как и отечественную радиотехнику.

Начинал с нее, просто счас нет возможности сделать фотки

[Shtreder]

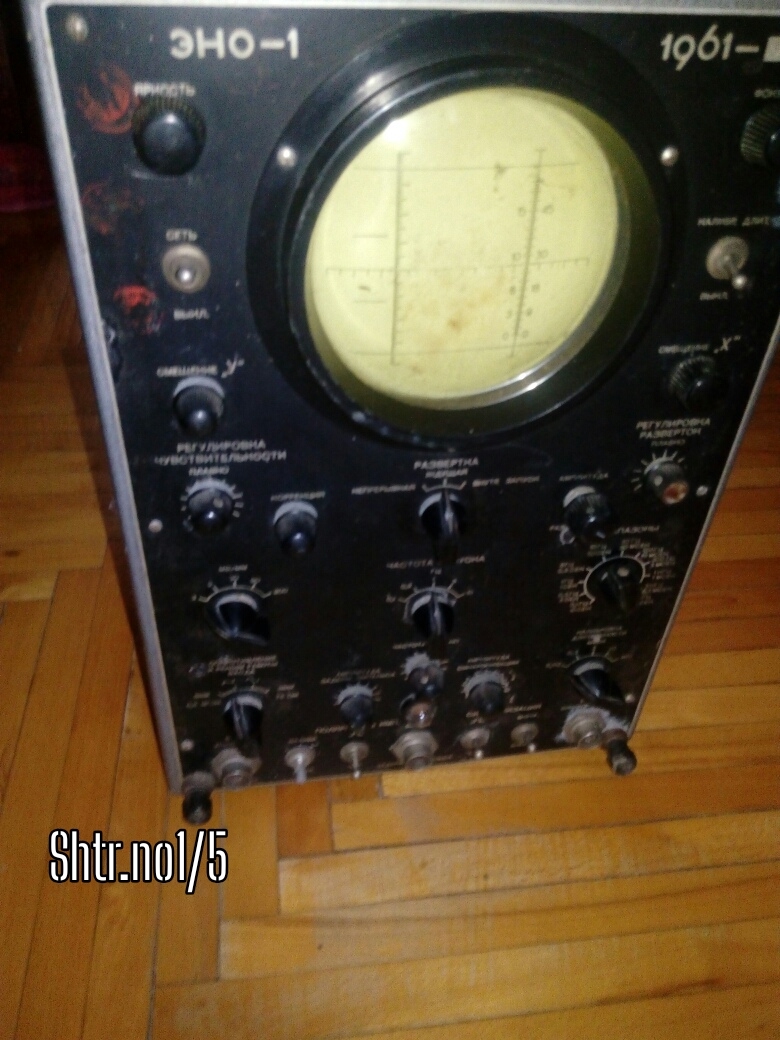

ЭНО-1 (С1-4)

[Shtreder]

В гнезде были остатки штекера

[Shtreder]

Щуп к нему или другому осциллографу тех десь

[Shtreder]

Аттенюатор д238, по не проверенной информации из комплекта прибора Т1 для проверки высотометров самолетов серии АН. Наверное имеются ввиду радиовысотомеры серии РВ

[Shtreder]

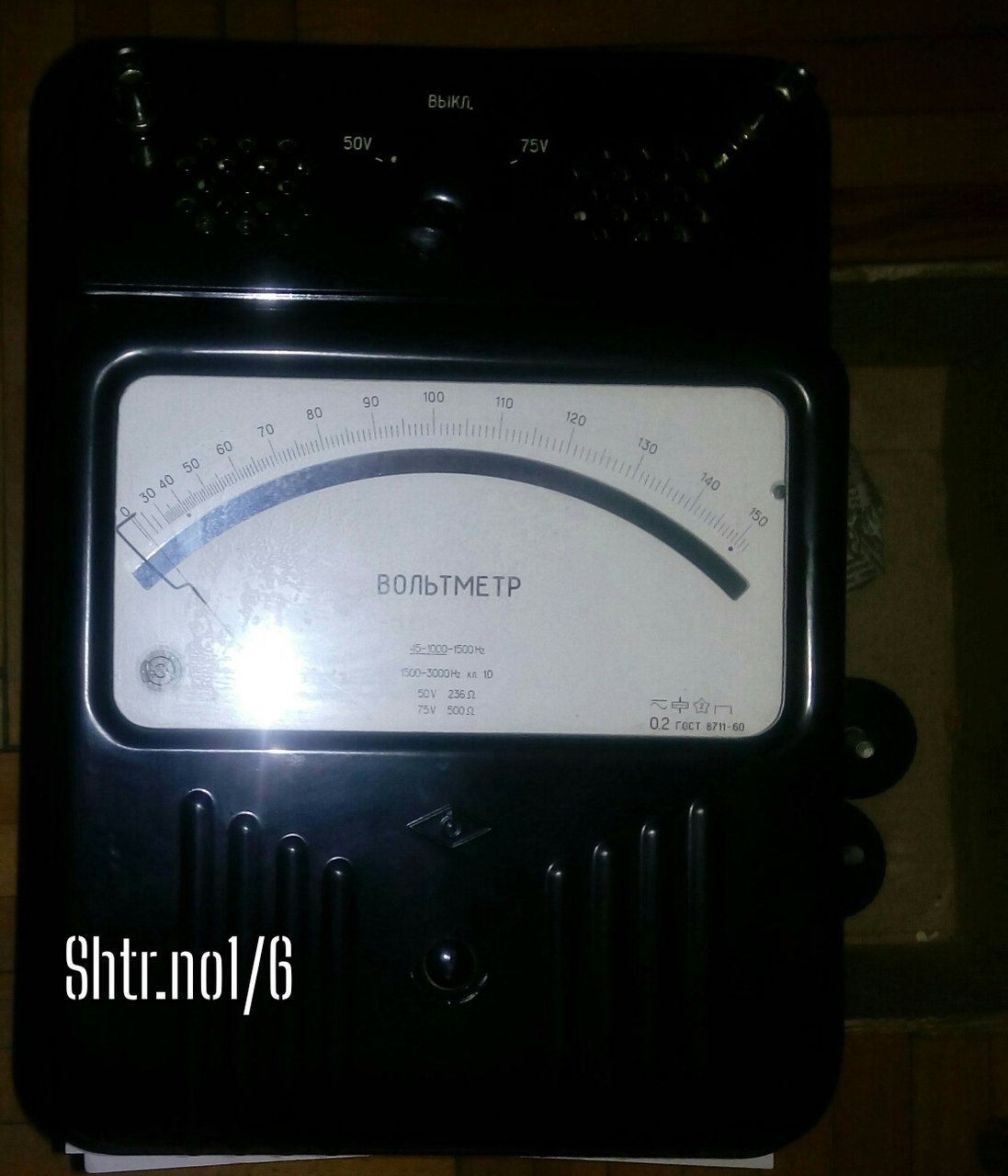

Вольтметр Д566 электродинамический, класс 0,2

[xman]

Аттенюатор у вас интересный. Тоже иногда пользуюсь похожим, для настройки УКВ радиоприемной техники. Снят с какой-то советской измериловки еще в 90х годах. Аттенюатор малосигнальный, слева вход с согласованной нагрузкой. К выходу подключена подвижная петля, находящаяся внутри аттенюатора. Начальное ослабление 30 дБ, регулируемое перемещением петли примерно до сотни дБ. Линейная характеристика работы начинается от пары сотен МГц, и как минимум до пары гигов, дальше не проверял.

[Shtreder]

xman, интересно было бы узнать из какого именно прибора, похожие т-образный были и отдельные, особенно выделяются АП с литыми корпусами и часовым индикатором, красивое
У моего тоже скорее всего индуктивная связь, но большинство все же ёмкостные, больше развязка и меньше влияние нагрузки на генератор

[Shtreder]

[xman]

интересно было бы узнать из какого именно прибора

Этот аттенюатор предположительно от СВЧ анализатора спектра С4-27

[Александр Хрисанов]

По моему на форуме любителей измерительной техники нет.

Как это нет?
А я?

[Shtreder]

Ламповый милливольтметр МВЛ-2М

[Shtreder]

Александр Хрисанов, приятно встретить товарища по такому узконаправленному увлечению. Узнать про те подробности можно только у коллег или у тех кто эксплуатировал технику.
Вот например в вольтметре выше, однополюсное гнездо заменено на ср-50, до рано что внизу клемма заземления... Но их две! Если ранее решил что это альтернативный или низкочастотный вход, то судя по схеме и фотографиям из музея рт20, это две запаралеленые клеммы заземления. Зачем пока непонятно, может подскажете)
