Помогите опознать модель генератора.

[Алексей У.]

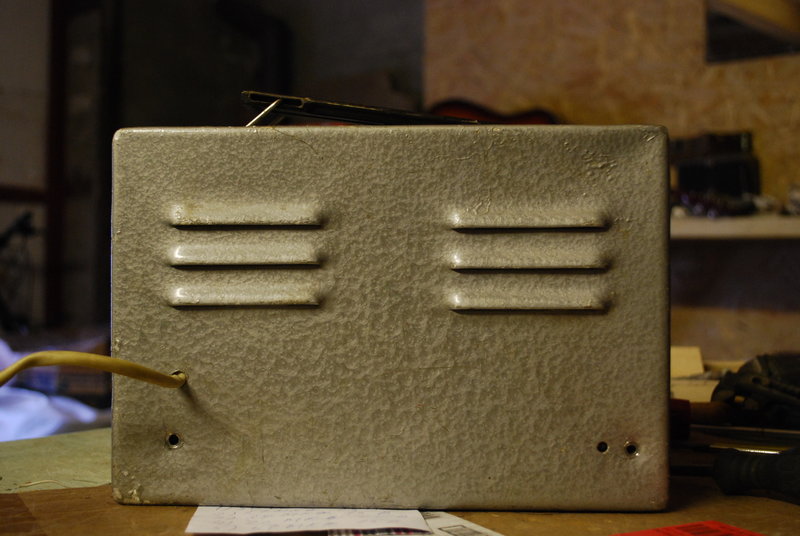

Здравствуйте! Что это может быть за модель генератора?

[ssmmiill]

Судя по всему это генератор синусоиды в диапазоне от 10? 20Гц- 100?кГц, сдаётся мне что это самопал выполненный в заводских условиях.
1.Гравировка заводская, но нет и видимо не было шильды данных прибора.

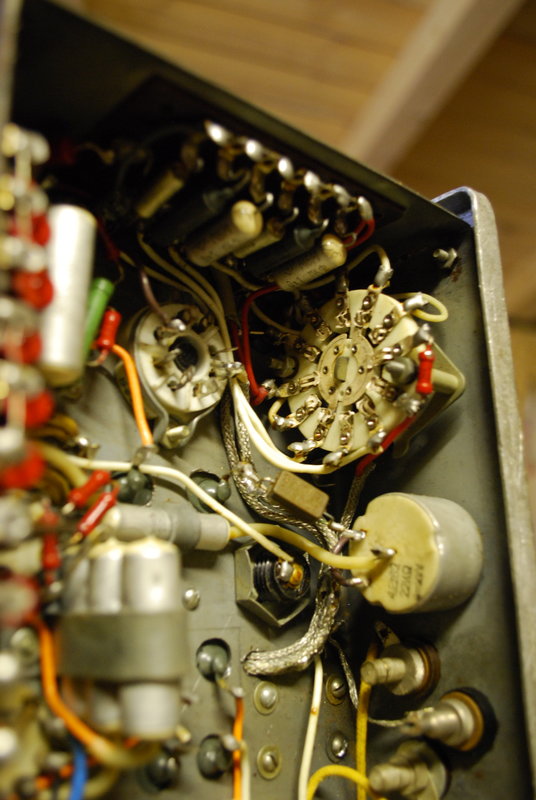

2. Шкала плавная на 4 поддиапазона, а дискретный переключатель на 5 диапазонов.
3. Стрелочный прибор в мкА, хотя обычно в вольтах или дБ.

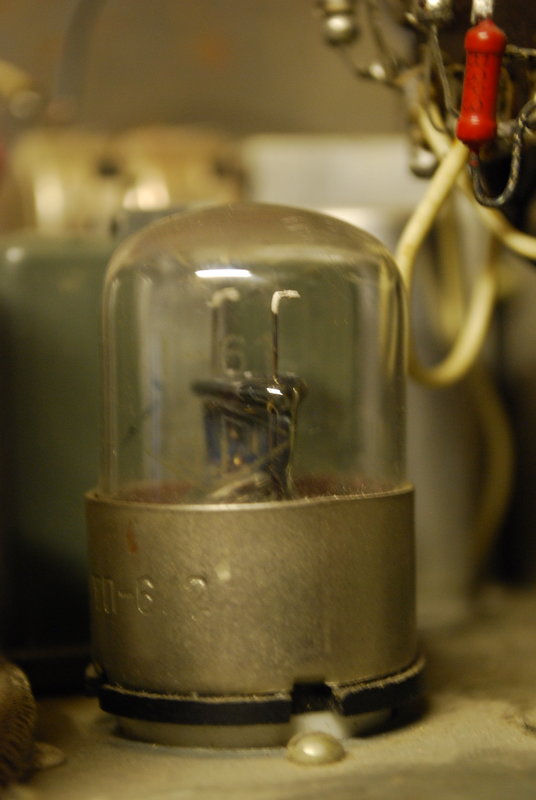

4. Лампы разных поколений, хотя может быть.

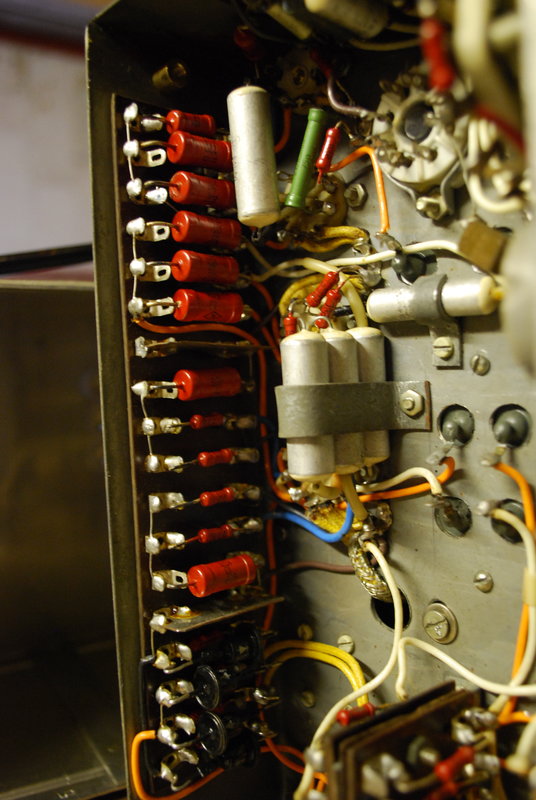

5. Стекло-бумажные конденсаторы обычно так не ставятся - отверстия явно высверленные.
6. В генераторе Вина тех лет обычно переменным элементом был сдвоенный конденсатор, а не простой сдвоенный резистор.
7. Винтики м3 где с шайбой, где нет... и т.д.

[Алексей У.]

Мне этот генератор прислали из Воронежа, сказали, что раньше он использовался на Воронежском ламповом заводе.

[Borodach]

Отсюда и такой качественный монтаж.
