Итак, после того как удалось заполучить немного вибро и шумоизоляции, доработал корпус.
На передней панели закрепил паяльником все болтающиеся пластиковые вставки. Под шкалу подложил карпет 1.5 мм, старый поролон совсем разложился. Наклеил виброизоляцию 3 мм и шумоизоляцию 8 мм. В гнезде индикатора и по краям панели, где она соединяется с корпусом, наклеил тонкие полоски карпета.
В места крепления кнопок и регуляторов громкости и тембра подложил шумоизоляцию, для ручек настройки и переключения диапазонов тоже сделана шумоизоляция.
На заднюю панель приклеил виброизоляцию 2мм, шумоизоляцию и карпет, а саму панель вместо гвоздей закрепил шурупами.
Ткань на решетке задней панели проклеил по всей решетке, а не только по краям. Не знаю будет ли она играть роль ПАС, но хотя бы не отвалится. На крышке отсека для батареек места соединения с задней панелью тоже проклеил карпетом.
Все эти доработки был сделаны для того, чтобы снизить паразитные шумы от вибраций и сделать акустическую изоляцию корпуса, чтобы звук исходил только от динамика и вентиляционной решетке на задней панели.
АЧХ белого шума до и после доработки показывает, что в диапазоне от 100 до 400 Гц отдача увеличилась и наклон уменьшился:
до:
после:
Специально для
IVS: Данные картинки не отражают реальную форму АЧХ и по ним можно сделать только сравнительную оценку как было до и после доработки.
Замерил спектр и THD на 1000 и 200 Гц:
1000Гц до:
1000Гц после:
200Гц до:
200 Гц после:
Интенсивность и спектр паразитных гармоник стали меньше, особенно это заметно на графике 200Гц на частотах выше 2кГц. Шум от вибрации полностью не ушел, но если раньше больше всего его было от передней панели, то сейчас она звенит гораздо меньше. А вот от задней панели на частотах ниже 250 Гц при большой громкости вибрации еще остались и шумит не только она, но и батарейный отсек с крышкой и что-то еще внутри.
Можно еще поработать над шумо-виброизоляцией и демпфированием динамика ватой, но для начала надо снять более точную АЧХ. Попробую это сделать в Arta Software.
IVS писал(а): ↑07 ноя 2021, 06:34

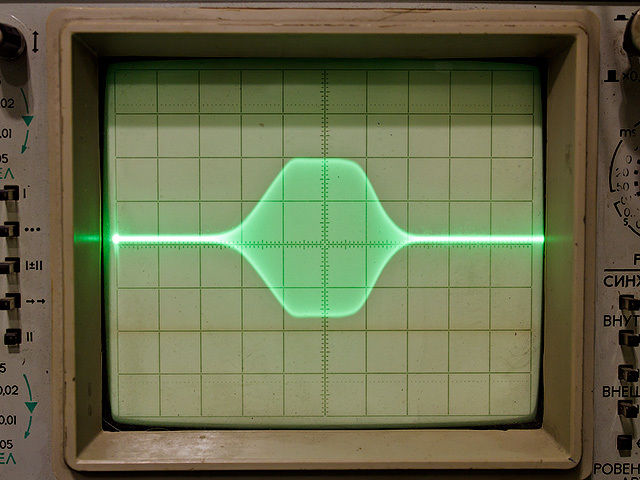

результаты именно моих замеров
Спасибо за замеры, их можно использовать для сравнения АЧХ "из независимых источников". Повторюсь, что все замеры я делал не для того, чтобы измерить сколько точно децибел есть на той или иной конкретной частоте, а только для приблизительной сравнительной оценки результатов доработки акустики, не более того.
Расскажите, каким образом вы снимали АЧХ? Судя по графику были измерения на частотах 20, 30, 40, 80, 100, 200, 400, 600, 1000 Гц и график построен аппроксимацией прямыми отрезками между этими частотами?
