Как нелегко и очень дорого сделать диффузор для Рекорда

[Александр Хрисанов]

Мне это хотелось сделать много лет, накопились Рекорды с равными диффузорами или вообще без них.
Единственным вариантом виделось изготовление пресс-формы и вспомогательного оборудования.

Начинаем с заготовки.
Покупается самая лучшая немецкая чёрная бумага 280 г/кв. метр.
Вырезается заготовка и клеится конус.

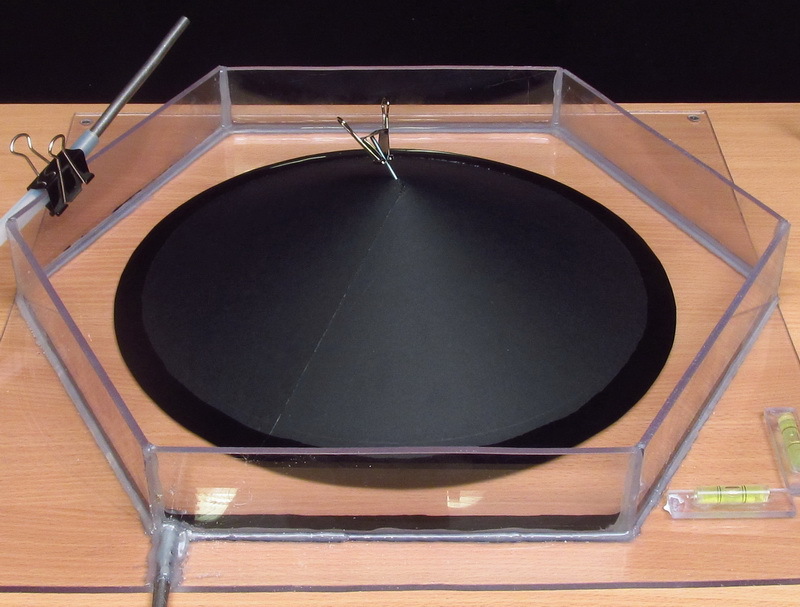

Дальше конус увлажняется в специальной ванне, в ней вода налита на уровень 13 мм.






Отжимается от излишков воды на махровом полотенце (фото нет) и опускается в пресс-форму.







На фото с пресс-формой первый диффузор, который ушёл в брак, так как не были учтены некоторые нюансы технологии.

[Пентатоник]

Вау! А мой диффузор из зелёной бумаги (цвета бильярдного сукна)... Где такую раздобыть, не знаю...

[Tofiq62]

Вот тебе раз.Для меня изготовить диффузор в домашних условиях непосильная задача.

[Александр Хрисанов]

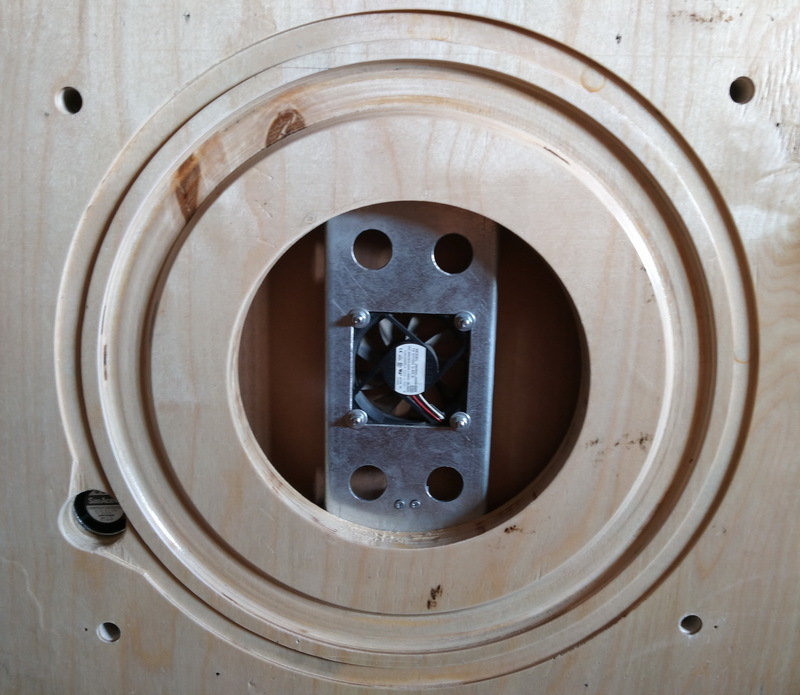

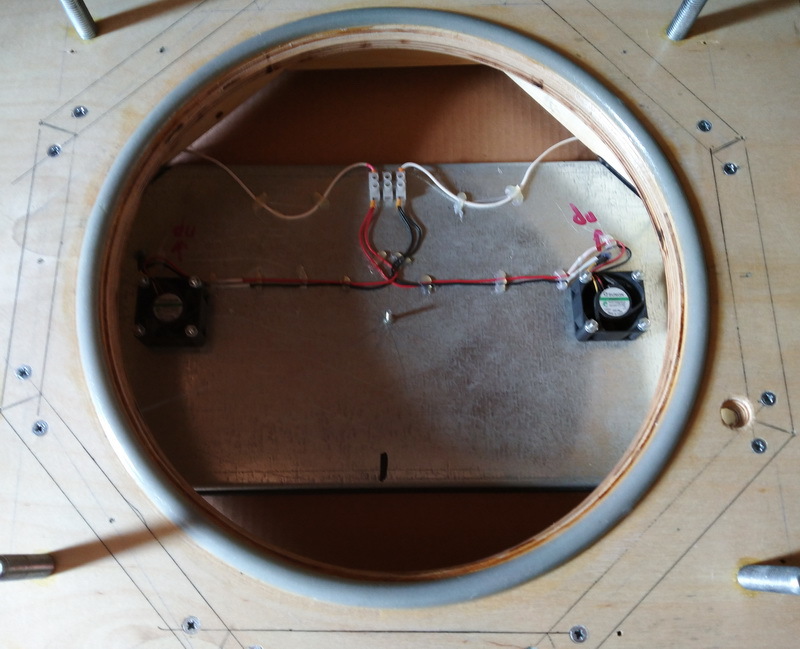

Было увеличено количество вентиляторов, которые обдувают изделие.
Обнаружено, что примерно через 15 минут слышен щелчок, это заготовка даёт усадку и отделяется от пресс-формы. В это время полезно ослабить барашковые гайки и потом вновь затянуть.
Теоретически можно таким образом изготавливать диффузор каждые 30 минут, а если с подогревом воздуха, то каждые 5-7 минут. Но мне такая производительность была совсем не нужна. Поэтому две штуки за сутки.

[Александр Хрисанов]

Я изготовил в результате 28 диффузоров.
Часть из них использовал для своих громкоговорителей, другие сейчас в музеях Петербурга, Москвы, Минска.

[Ирина]

Ну ты и заморочился. Громкие продолжительные аплодисменты!!!

[old_hippie]

Что является определяющим в "дорого"? Проточка пресс-формы?

[Пентатоник]

Действительно, как такой глянцевый картон сделать?

[FRGEORG]

Александр Хрисанов, Приветствую.Прекрасная работа.С точки зрения техоснастки особенно.Поздравляю.Вспоминается ,как в отрочестве моём с отцом делали диффузоры самодельные меньшего диаметра из кашицы из фильтровальной бумаги.Матрица была дюралевая,тоже самодельная.С уважением.Юрий.

[Александр Хрисанов]

Про бумагу.
После формовки она совершенно не годится в качестве диффузора.
Требуется окраска.
Оптимальной оказалась трёхслойная окраска каждой стороны акриловой эмалью.
Чёрной матовой.
Оказалось, что алкидные эмали приводят к короблению заготовки и они не очень-то и матовые. То-есть не годятся.

[Пентатоник]

А мой диффузор как раз блестящий. И у Ирины тоже...

[Александр Хрисанов]

На глянцевом, блестящем диффузоре видны абсолютно все дефекты изготовления.

[Александр Хрисанов]

является определяющим в "дорого"? Проточка пресс-формы?

У мня никогда не было фрезера. Он был куплен именно под этот проект.
Очень много фанеры, потратилось всё, что было в наличии.
Пресс-форма получилась со второго раза. Рука дрогнула и всё начинай сначала.

Бумага - отдельная история. Её вроде везде много. Но реально надо ехать через весь город, чтобы купить.

[gsmart]

Очень много фанеры, потратилось всё, что было в наличии.

Фанерная матрица от мокрой бамаги не разбухает, её не ведёт?

[OttoStirlitz]

является определяющим в "дорого"? Проточка пресс-формы?

У мня никогда не было фрезера. Он был куплен именно под этот проект.
Очень много фанеры, потратилось всё, что было в наличии.
Пресс-форма получилась со второго раза. Рука дрогнула и всё начинай сначала.

Бумага - отдельная история. Её вроде везде много. Но реально надо ехать через весь город, чтобы купить.

Заказы посыпятся чую
Но работа всё равно крутая)

[Александр Хрисанов]

Фанерная матрица от мокрой бамаги не разбухает, её не ведёт?

Матрица покрыта толстым слоем прозрачного акрилового лака.

[RV3DOI]

Браво!!

[SergPhil]

Просто офигеть! Даже не верится... такое качество!!!

[VINT]

Уважаемый, Александр Николаевич,
как профессиональный реставратор, говорю совершенно объективно: это замечательная работа, результатами которой можно гордиться!
Честно говоря, я пока не встречал никого, кто еще у нас в стране может так качественно, профессионально и аутентично сделать такой диффузор.
Здорово!
Искренне желаю Вам новых творческих успехов и большое количество благодарных заказчиков!

С уважением, VINT

[HyC]

В каком-то из очень ранних выпусков МРБ (в эпоху дидов еще) рассматривался практический вопрос прессовки диффузоров для самодельных ГД из бумажной массы прям на коленке. С рецептурой и технологией. Там правда речь шла все-же о карманных приемниках, но думаю что принцип все-же общий, могут быть только технологические нюансы из-за поправки на размер. Зато его можно сделать бесшовным.

[2vlad]

HyC, Вам, полагаю, не довелось услышать эти "динамики" в работе... Овчинка выделки не стоила!

[HyC]

Вполне возможно. Я не к тому что автор сделал плохо, автор сделал хорошо. Я одобряю. Я написал свой пост к тому что мне "музыкой навеяло" что в эпоху дидов (а диды были сильно не дураки, а былиб дураки нас бы не было) существовала наколенная технология прессовки таких диффузоров, причем описанная в литературе, что вероятно тоже заслуживает внимания. Во всяком случае с сороковых по шестидесятые годы (когда в литературе оно было в массы двинуто) вряд-ли что круто поменялось в области производства радиоточек с точки зрения HiFi. Поэтому может статься что и есть смысл попробовать, если у кого есть время и вдохновление, но он об этом не знал.

Во всяком случае не будь я старым пердуном который эту книжку читал мне бы сегодня в голову не пришла идея попытаться спрессовать диффузор из массы, а тем более идея что это возможно.

[alekxp777]

Александр Николаевич очень хорошая работа, давно хотел сделать нечто подобное, а именно собрать полную реплику Рекорда, не только диффузор но и корзину и магнитную систему. но пока это все только в проекте.

[Александр Хрисанов]

alekxp777, я пока на изготовленных диффузорах остановился. Все были использованы, подарены, несколько штук проданы.

Вернусь к этой теме, когда появится очередной Рекорд, который захочется восстановить. Тогда конечно изготовлю сразу несколько штук диффузоров.

Полную реплику не надо делать. Пока ещё можно купить недорого убитый Рекорд, в котором будет магнитная система и обод диффузора.

[alekxp777]

к сожалению убитый рекорд не попадался, а современная реплика в заводском исполнении выпущенная муромским заводом несколько лет назад . не совсем точная реплика.

[Александр Хрисанов]

к сожалению убитый рекорд не попадался, а современная реплика в заводском исполнении выпущенная муромским заводом несколько лет назад . не совсем точная реплика.

Убитые Рекорды периодически встречаются. Но их быстро покупают.

Муромская "реплика" ничего общего с оригинальным Рекордом не имеет.
Хотя они и пишут на своём сайте, что долго искали чертежи, бережно копировали и так далее. Это всё враньё.

Была возможность исследовать их изделие. Это динамический громкоговоритель с приделанным к нему муляжом диффузора напоминающего Рекорд.

[alekxp777]

там регулятор громкости резистор . ничего общего с оригинальной магнитной системой. ...

[Александр Хрисанов]

там регулятор громкости резистор . ничего общего с оригинальной магнитной системой. ...

И это тоже.
Так как в оригинальных Рекордах никакого регулятора громкости вообще не было.

[Александр Хрисанов]

Что является определяющим в "дорого"?

Затраты на изготовление одного диффузора составили 1500 рублей. Без учёта рабочего времени.
Поэтому когда мне пишут, а когда можно будет купить вашу продукцию, то я где-то в глубине души думаю, что никогда.

[old_hippie]

Что является определяющим в "дорого"?

Затраты на изготовление одного диффузора составили 1500 рублей. Без учёта рабочего времени.

Это по материалам? Ибо оснастка распределяется на всю серию, которую она способна изготовить...

[Александр Хрисанов]

Это по материалам?

Это прямые расходы на 28 диффузоров, без какого-либо учёта рабочего времени.
А с учётом этого самого времени наверное будет раза в три больше.
Поэтому я пока на просьбы сделать несколько диффузоров отказываюсь.
Одно дело кайф словить, на это денег не жалко.
А на какое-то серийное производство я пока не готов.

[old_hippie]

Это прямые расходы на 28 диффузоров,

Ну, думается, существенная часть этих 42 000 рублей ушла в капитальные затраты - фрезер, форма и т.д...

[Александр Хрисанов]

думается, существенная часть этих 42 000 рублей ушла в капитальные затраты - фрезер, форма и т.д...

Все туда ушли.
И вернулось обратно 4000 рублей.
Ну то-есть пока я в минусе на 38 000 рублей.
Совершенно по этому поводу не переживаю. Но состояние дел на данным момент такое.

[дмитрийс]

Всё правильно. "У самурая нет цели. У самурая есть путь".

[ДмитрийМ]

http://www.diffusor.spb.ru/prkompl.html Ваши коллеги и соседи описывают технологию ....
