Магнитные головки

Сообщение

VeschiiOleg · #201

МД - скорее всего магнитный датчик... По конструктиву клон вильмовской ГУ....

VeschiiOleg · #202

old_hippie писал(а): ↑
30 мар 2021, 18:33
Одна обмотка на одном полусердечнике, вторая - на втором. От каждой пара выводов.

Видимо как в кассетниках, чтобы можно было менять индуктивность. Ну т.е в режиме чтения две катушки, в режиме записи одна... А сама головка - ГУ (универсальная). Венгры так делали часто...

@R2R · #203

Достался такой экземпляр.
Записывающая на всю ширину. L-14.5 / R-42 Ohm
Воспроизведение 2 канала. L-145 / R - 175 Ohm.
В пакете смог насчитать 6 пластин.

По характеристикам между 3АВ.24.010 и Canon 36001.
Внешне напоминает прототип Вильмы .010.
Качество исполнения впечатляет.
Особенно точечная сварка.
Интересны комментарии.

Да! И рабочее положение её вверх ногами!

Vygandas · #204

@R2R писал(а): ↑
22 фев 2024, 13:04
Записывающая на всю ширину. L-14.5 / R-42 Ohm
Воспроизведение 2 канала. L-145 / R - 175 Ohm.

Изделие для отладки какова то тех. процесса, иначе комбинация запись/воспроизведение непонятно совершенно. Мало ли кто каким ...низмом мог занимается, тем более в профильном КБ

@R2R · #205

Vygandas писал(а): ↑
22 фев 2024, 17:07

@R2R писал(а): ↑
22 фев 2024, 13:04
Записывающая на всю ширину. L-14.5 / R-42 Ohm
Воспроизведение 2 канала. L-145 / R - 175 Ohm.
Изделие в профильном КБ

Профильное применение вижу одно. Мелкосерийное производство тест-лент для тех же КБ или заводов по производству магнитофонов не высокого класса.
Импортные тест-ленты закупать дорого было. Расходный материал.

Naro · #206

А разве измерительные ленты не на STM-ах, переделанных на узкую ленту, писали?

Vygandas · #207

Naro писал(а): ↑
22 фев 2024, 23:58
А разве измерительные ленты не на STM-ах, переделанных на узкую ленту, писали?

Мне как то расказывали что на переделанных Эльфа-001 свои ЛИТ для касетников писали. Меняещь блок головок и вуаля , другой тип настроечных лент

Naro · #208

Vygandas писал(а): ↑
23 фев 2024, 00:18
Мне как то расказывали что на переделанных Эльфа-001 свои ЛИТ для касетников писали. Меняещь блок головок и вуаля , другой тип настроечных лент

Думаю, получше получалось, чем прямо в кассетах на "Ревоксе" В-215 писать - тоже кто-то так делал.

devel · #209

@R2R писал(а): ↑
22 фев 2024, 13:04
Интересны комментарии.

Да что тут комментировать - дикая редкость =)
На 010 реально похожа.

@R2R · #210

То, что тест-ленты изготавливались на катушечных студийниках я в курсе. И это абсолютно правильно.
Вот ещё одно доказательство этого.

Этот блок голов был приобретен в Харькове, с завода, где производили магнитофоны "Протон".

К нам же, где было производство Электроника 204 и Полтава 210 приходили 10-ти дюймовые блины с уже записанной лентой. (Откуда не знаю).
Тип I и тип II с разных рулонов отматывались по паре минут, склеивались и вматывались в кассеты. На 1вом типе была детонация и уровень, на 2ром частотка. Итого 3 куска. Далее кассеты шли на линию наладчикам.
Как часто менялась лента в кассетах я не скажу.

Так же, то ли в ОГМете то ли в КБ, уже не помню, видел Маяк 010. Кто-то тогда говорил что на нём пытались писать тесты.

Naro · #211

А вот эти головки - 3В24И - они что собой представляют? И зачем их на блоке установлено сразу две?

Vygandas · #212

Naro писал(а): ↑
23 фев 2024, 10:47
А вот эти головки - 3В24И

Вполне возможно колхоз. Просто использовали корпус от каких то головок

@R2R · #213

Vygandas писал(а): ↑
23 фев 2024, 11:55

Naro писал(а): ↑
23 фев 2024, 10:47
А вот эти головки - 3В24И
Вполне возможно колхоз. Просто использовали корпус от каких то головок

Однозначно, но скорее всего местного КБ.
Уж очень качественно залито компаундом

ЗВ24 тут вроде всё понятно.
А вот индекс И могли задумать как Измерительная или что-то в этом роде.

Vygandas · #214

@R2R писал(а): ↑
23 фев 2024, 12:50
Уж очень качественно залито компаундом

А что должны были все вокруг изгадить а еще и руки порезать

Наверно решили хоть так реставрировать изношеные головки

VeschiiOleg · #215

@R2R писал(а): ↑
22 фев 2024, 13:04
Интересны комментарии.

Для записи тест-лент. Или каких-либо экспериментов. Похожа на пр-во Вильма (в корпусе от их первых сендвичей, которые с падлифтером)

Naro писал(а): ↑
22 фев 2024, 23:58
А разве измерительные ленты не на STM-ах, переделанных на узкую ленту, писали?

Не все... Есть партии 3ЛИМов записанных на ТЕСТ1 (доработанный МЭЗ-109), есть на ТЕСТ2(доработанный Ревокс-Б215)

tml1984 · #216

Это блок голов от мэз 115

Naro · #217

tml1984 писал(а): ↑
26 фев 2024, 15:26
Это блок голов от мэз 115

А что это за магнитофон? Для чего он был предназначен? И зачем ему две воспроизводящие головки под узкую кассетную ленту?

tml1984 · #218

Naro, это реставрационный магнитофон, рассчитанный на разные типы лент. Но сведений об использовании для ленты 3,81 у меня нет. Видимо под конкретные задачи передылвали. ДВе головки воспроизведения - два типа коррекции. Фото:

tml1984 · #219

tml1984 · #220

возможно на его базе были сделаны станки для записи ЛИМов, в т.ч. и кассетных. Но это из разряда предположений уже.

Naro · #221

tml1984 писал(а): ↑
26 фев 2024, 22:19
Две головки воспроизведения - два типа коррекции.

А почему было выбрано такое решение - с двумя головками воспроизведения? Чем реставраторов не устраивал вариант "одна головка и переключаемая коррекция на все случаи жизни"?

Naro · #222

На просторах "Авиты" обнаружилась документация на воспроизводящую магнитную головку типа М59.03.093 для магнитофонов "Тембр" и "МАГ-59". Производил головку горьковский завод имени Г. И. Петровского.

Naro · #223

Интересно, что выходное напряжение головки при воспроизведении ленты с уровнем намагниченности в 256 нВб/м составляет не менее 2 мВ. С типичной универсальной головки для кассетного магнитофона в этих же условиях можно получить раз в шесть-семь меньше.

Serjio · #224

Naro писал(а): ↑
04 мар 2024, 00:28
С типичной универсальной головки для кассетного магнитофона в этих же условиях можно получить раз в шесть-семь меньше.

Дык у головок кассетников индуктивность тоже раз в 5-10 меньше.

VeschiiOleg · #225

Naro писал(а): ↑
04 мар 2024, 00:28
Интересно, что выходное напряжение головки при воспроизведении ленты с уровнем намагниченности в 256 нВб/м составляет не менее 2 мВ. С типичной универсальной головки для кассетного магнитофона в этих же условиях можно получить раз в шесть-семь меньше.

Это для первых Тембров, ламповых видать... У моей низкая индуктивность... И УВ рассчитан на низкую индуктиваность. Но выход большой, около 1мВ.

dmitry75 · #226

VeschiiOleg писал(а): ↑
04 мар 2024, 15:50
Это для первых Тембров, ламповых видать...

Именно.

seashur · #227

24-942, была снята с Ореанды-214, и видно её было издалека

(фотал простым телефоном с капелькой глицерина на линзе)

Tofiq62 · #228

Вот мне интересно выпускались в России магнитные головки.Имеется ввиду не советское время.

Deni · #229

Tofiq62, за всю страну не скажу (не владею информацией), но в первой половине 90-х сендастовые для кассетников Д810, Д8410 еще выпускали. Ставили в Вега МП-122, Комета-226 (не всегда). В Новосибирске/Бердске их было дофига, но при покупке головы отдельно легко можно было нарваться на откровенный брак. Ну а потом (где-то с середины 90-х) ситуация как-то нормализовалась в плане торговли фирмОй и финансов у населения, и население покупало уже фирмовую технику или же откровенный китай.

devel · #230

Tofiq62 писал(а): ↑
22 апр 2024, 19:20
Вот мне интересно выпускались в России магнитные головки.Имеется ввиду не советское время.

После 1991г. попадались практически все головки. Возможно сами головки - до развала, шильдики - после. Некоторые производились очень долго (Магнетоновский стеклоферрит где-то видел начала 00х г.в.). Выше упомянутые 3Д24.942 (931,952) также выпускались после 1991. Так что, головки производства России - не миф. Самый верный путь отследить возраст" разработки головки - поискать ТУ. Там много интересных голов, которых я даже в глаза не видел.

Naro · #231

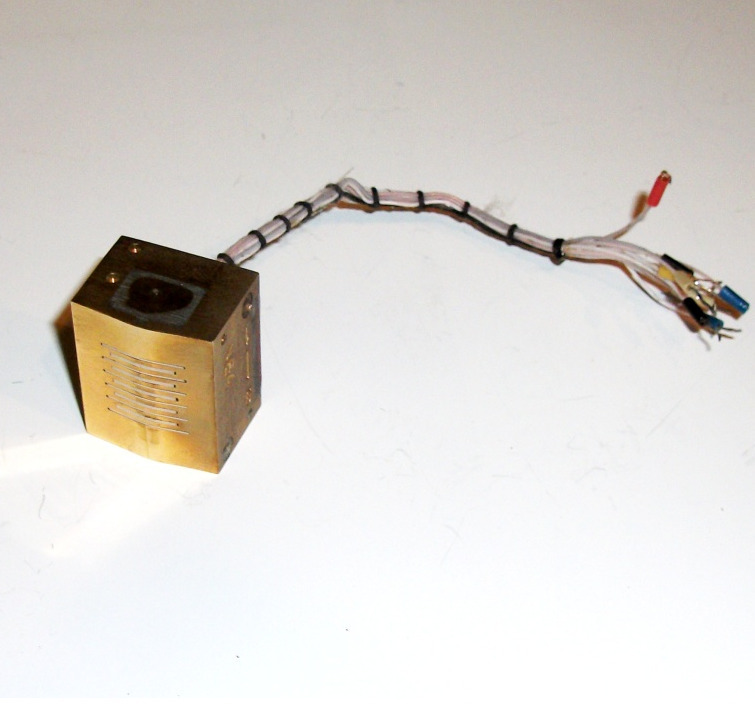

С одной из торговых площадок: многодорожечная магнитная головка "ММГ-5".
К сожалению, о том, где эта головка устанавливалась, продавцы ничего не сообщили.

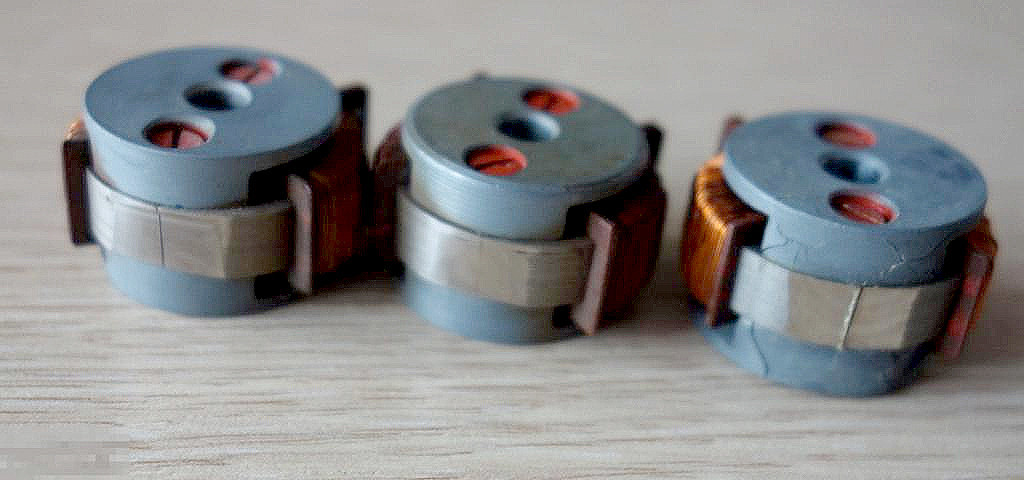

Из другого подобного источника: стирающие головки магнитофона "МЭЗ-28".

Naro · #232

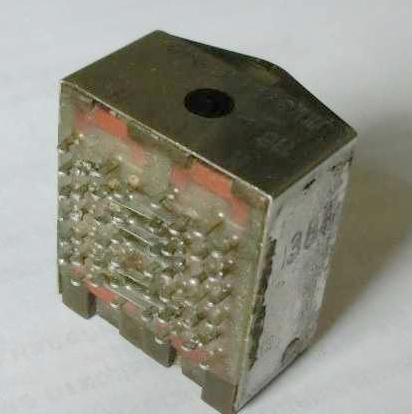

12-дорожечная магнитная головка "лщ3.253.948":

Tofiq62 · #233

Такие головы в бытовой аппаратуре не применялись.

WMW · #234

Такой вот пермаллой недавно ухватил на провинциальных старьевщицких развалах
В идеале. Сам офигел от неожиданности. Перепроверил и перепродал уже вильмоводам.

long_foot · #235

3АВ24 - "Вильма-102" и "Вильма-110".

Что вот это за головы МГ-8? Где применялись?
Воспроизведение:

Стирание:

Запись - не нашел.

KT315 · #236

Всем привет. Помогите пожалуйста определить обозначение магнитных головок. Достались чисто случайно, надписи не читаемые будто "9" и "ОК". Сопротивление 300 Ом.

Vygandas · #237

KT315, похожи на Вилмомовские 3Д24.09х на они по +-200 Ом
Могут быть клоны другого завода, но по состоянию пакета сердечника больше попадают под категорию "Датчег"

devel · #238

Соглашусь с Vygandas, похожи:
https://magnetofon.ru/mechanics/magneti ... 4-092.html

KT315 · #239

devel, Vygandas, спасибо, парни. Тоже есть мысли о схожести с 092 чисто внешне. Но вот только сопротивление 300 Ом смущает, куда вот их можно применить?
Кстати 092 голова есть новая для сравнения.

К. Иночкин · #240

Фото 6в24н 60у. Вернее сказать технологического прототипа этой головки.
Блее 40 лет пролежала у меня в коробочке. Была "задарена" из стола человека причастного к выпуску Электроники 003, при посещении г. Фрязино.

devel · #241

KT315 писал(а): ↑
25 сен 2024, 17:34
devel, Vygandas, спасибо, парни. Тоже есть мысли о схожести с 092 чисто внешне. Но вот только сопротивление 300 Ом смущает, куда вот их можно применить?
Кстати 092 голова есть новая для сравнения.

В 3Д24.082 сопротивление 230-500Ом, так что все Ок с сопротивлением у этой неизвестной. Вопрос в ширине зазора. Его без микроскопа не разглядеть. Так что проще всего поставить ее в магнитофон, и снять АЧХ. Думаю, вопросы отпадут, датчик это или 09х без маркировки.

KT315 · #242

devel, попробую поставить как время будет, спасибо за советы!
