Опознать деталь

[Filipp]

Решил не засорять тему, созданную Ириной...
Здесь спрошу - вырвал из рук "вандалов", помогите опознать что за блок?.
Скорее всего какая то радиостанция, в своих запасниках подобного не нашёл... Монтаж плотный, транзисторы 2Т922, микросхемы - напыление на керамической подложке...
К сожалению, ничего кроме этих трех блоков не было...



И ещё:

[HyC]

Скажу очевидное но бесполезное, это не гражданское изделие судя по комплектухе.

[Shuare]

Как обычно - ждем Pedro

[Filipp]

Нет, это точно не гражданское изделие - ВЧ транзисторы - 2Т922 с военной приёмкой. Кварцы тоже с военной приёмкой...

[HyC]

Там и воздушные КПЕ на керамике не гражданские.

[Filipp]

Немного покрупнее...




Тут несколько плат слоями:

[OttoStirlitz]

Тут несколько плат слоями:

Красиво
Никогда такого не видел) На гражданку бы так не корячились

[Filipp]

Коллеги! Ещё с этим набором досталась коробка вот с такими переключателями. Знаю, это что то с драгметом. Но ни каких обозначений нет. Может кто знает, что за наименование?

[yuriy]

https://forumimage.ru/show/110490901

Вот ЭТО выходной каскад УКВ передатчика.

А в целом, если все блоки от одного изделия, мог быть трансивер.

[Filipp]

Это детали одного изделия. И это не вряд ли был транссивер, какая то носимая радиостанция...

[old_hippie]

Насколько понимаю, трансивер и есть симплексная радиостанция...

[Filipp]

Я не встречал, что бы военную радиостанцию называли трнсивером.
Зачастую трансивер - приёмопередатчик в любительских целях...

[yuriy]

Filipp, А с чего вы взяли что оно военное?? Я с военкой и специзделиями много лет проработал. Не военное оно, а вот на специзделие похоже. Но чтобы выходной каскад передатчика был на три диапазона, не встречал ни в одной радиостанции. А в трансиверах встречал.

[HyC]

Filipp, А с чего вы взяли что оно военное?? Я с военкой и специзделиями много лет проработал. Не военное оно, а вот на специзделие похоже. Но чтобы выходной каскад передатчика был на три диапазона, не встречал ни в одной радиостанции. А в трансиверах встречал.

Занятное когнитивное искажение у вас коллега. Никто не сказал ни слова о том что это военное изделие. Была речь о том что это не гражданское, и единственная реплика что "военное изделие не называется трансивер". Но вы отчего-то сделали странный вывод.

[Filipp]

yuriy, я с военкой тоже проработал более 10 лет.
https://forumimage.ru/show/110490902
Обратите внимание на этот блок - сделан на гибридках, сплошное напыление золотом. Где Вы встречали такие детали в бытовых изделиях? На всех деталях ромб, военная приёмка...
И ещё - какие модели трансиверов выпускались в 89 году?

[HyC]

Видите ли коллега, дело в том что не всякое специзделие - военное. А про то что изделие не гражданское споров не возникало.

[Filipp]

HyC, не спорю... В молодости когда работал в новосибе на Луче, в соседнем цехе делали регистраторы (веренее - блоки) для гражданской авиации. И цех был открыт, изделие так и звали - специзделие.

Как бы то не было,пока никто не узнал в этом "наборе" что то знакомое...

Немного похоже на это

http://rw6ase.narod.ru/00/prper/r392.html

[yuriy]

Где Вы встречали такие детали в бытовых изделиях?

А где вы видели что я сказал что это бытовуха?? На специзделиях МВД тоже стояли отметки спецприемки.

Немного похоже на это

По стандарту и специзделия МВД и военка изготавливались именно блочными. Посему может быть и некоторое сходство.

Если снять кожухи с радиостанций Днепр, Ласточка, Чайка, Кайра, то там все блоки выполнены таким же образом.

[xman]

Может это что-нибудь авиационное? Там как раз используются два диапазона на укв частотах: 110-135 МГц, и где-то в районе 400 МГц.

[yuriy]

Может это что-нибудь авиационное?

Это может быть что угодно, только не бытовуха.

[oldmao]

Ещё с этим набором досталась коробка вот с такими переключателями.

Похожий был в 16-канальном самописце. Но остальные платы там попроще, просто кросс-плата с модулями. Корни растут из гражданской авионики.

[Filipp]

Ещё с этим набором досталась коробка вот с такими переключателями.

Похожий был в 16-канальном самописце...

oldmao, не знаете, как он обзывается?

[oldmao]

Я уже 18 лет как там не работаю, не могу узнать. Да и списали эти самописцы в начале 2000-х, заменили с записью в Static RAM вместо бумаги. Модель самописца КСМ-4, но несерийная, спецзаказ под наши нужды. Писал температуру с движка от ТУ-154, крутившего газовую турбину (ГПА-Ц-6,3).

[Vygandas]

oldmao, не знаете, как он обзывается?

https://lpz.satu.kz/p866193-pereklyucha ... nalov.html

[oldmao]

Это 12-канальные, у нас были 16-канальные, но конструктив очень похож.

[Filipp]

https://lpz.satu.kz/p866193-pereklyucha ... nalov.html

С этим вопрос закрыт...

[S3rg]

помогите опознать что за блок?.
Скорее всего какая то радиостанция

Это аппаратура радиолокационного комплекса АС-1290, на базе всем известного ГАЗ-66.
Поэтому вопрос, уважаемый автор: Вы получили в руки только это, или стесняетесь сказать об остальном?

[Filipp]

Поэтому вопрос, уважаемый автор: Вы получили в руки только это, или стесняетесь сказать об остальном?

Ого, интрижка!
Нет, это всё, что досталось. Надо пошукать, что это за 1290...

[Андрей ИМ]

Плиз, помогите опознать лампу буржуйскую.

[S3rg]

Поэтому вопрос, уважаемый автор: Вы получили в руки только это, или стесняетесь сказать об остальном?

Ого, интрижка!
Нет, это всё, что досталось. Надо пошукать, что это за 1290...

Боюсь, не нашукаете Вы ничего.
Эти радиолокационные мобильные платформы в основном базировались в Белоруссии и на Украине.
Суть была именно в мобильности и радиусе действия.
1290 сейчас полностью сняты с военного учета, а перепродажа компонентов в РФ преследуется по закону.

[Mika]

Напомните этот закон, пожалуйста.

[S3rg]

Напомните этот закон, пожалуйста.

1165 от 15 октября 1999г.

[Filipp]

Плиз, помогите опознать лампу буржуйскую.

Никаких букв вообще не сохранилось?

[S3rg]

Плиз, помогите опознать лампу буржуйскую.

Никаких букв вообще не сохранилось?

Триод-пентод средней мощности.
Сначала, взглянув на первое фото, подумал, что кенотрон, но нет.
12 вольт накал. Редкость, знаю.
Philips 12 серия, похоже.

[Shuare]

Попробуйте "подышать" на лампу - иногда проявляются остатки надписи

[S3rg]

Попробуйте "подышать" на лампу - иногда проявляются остатки надписи

Ух ты!
Вот ни за что бы не догадался!
Век живи, век учись.

[Андрей ИМ]

Нету надписей(( хоть дыши, хоть не дыши. Может фото донышка поможет. Вроде буквы серебристой краской немцы что-то маркировали.

[Андрей ИМ]

S3rg

А на основании чего предполагаете Philips 12 серия ?

[S3rg]

S3rg

А на основании чего предполагаете Philips 12 серия ?

Знакомы они мне, лепил неплохие УМ на основе них.
Триод на раскачку пентода, и глубокая ООС по току.

[S3rg]

Нету надписей(( хоть дыши, хоть не дыши. Может фото донышка поможет. Вроде буквы серебристой краской немцы что-то маркировали.

Philips 100%.

[Shuare]

Попробуйте "подышать" на лампу - иногда проявляются остатки надписи

Ух ты!
Вот ни за что бы не догадался!
Век живи, век учись.
[/quote]50 лет назад отец научил . А его - старые спецы в ИРПА. Туда много всякой аппаратуры привозили для изучения, не всегда - новую...

[OGO]

Немного покрупнее...




Тут несколько плат слоями:

Это изделие щупал, и где то остатки плат остались
это милицейская носимая рация времен 80х , на 4 канала диапазона 75 мГц? или 150 мГц?
досталась мне лет 25 назад , нашел ребенок в луже по ней проехали машиной, т.е кусочками

[Валерий]

Это аппаратура радиолокационного комплекса АС-1290, на базе всем известного ГАЗ-66.

Ссылку можете дать? Или что-то напутали?

[Валерий]

12 вольт накал. Редкость, знаю.

Откуда знание про 12 Вольт накала?

[ДедФеном]

Плиз, помогите опознать лампу буржуйскую.

Честно говоря это похоже на ECL11 или её варианты UCL11 , VCL11 но только почему-то без напыления на внутренней стороне баллона.

[Валерий]

Честно говоря это похоже на ECL11 или её варианты UCL11 , VCL11 но только почему-то без напыления на внутренней стороне баллона.

Как вариант это уже ГДРовская лампа с графитовым слоем снаружи. Легко стирается вместе с названием.

[Vygandas]

Как вариант это уже ГДРовская лампа с графитовым слоем снаружи. Легко стирается вместе с названием.

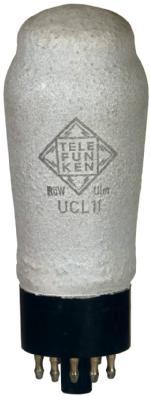

Покрытие в виде "серебрянка". Ее остатки хорошо видны в зазоре между баллоном и цоколем. Лампы UCL11 в таком исполнение находятся гуглом от фирмы Телефункен

[Валерий]

Как вариант это уже ГДРовская лампа с графитовым слоем снаружи. Легко стирается вместе с названием.

Покрытие в виде "серебрянка". Ее остатки хорошо видны в зазоре между баллоном и цоколем. Лампы UCL11 в таком исполнение находятся гуглом от фирмы Телефункен

Да, похоже. Напряжение накала 60 Вольт

[рошен]

Прошу опознать деталь. Была включена между контактами реле в сварочном аппарате. Диаметр около 14 мм

[Shuare]

Прошу опознать деталь. Была включена между контактами реле в сварочном аппарате. Диаметр около 14 мм

На варистор похоже, или что-то подобное из серии "Protection devices"
