Довоенное зарядное для АКБ

[сергей григорьевич]

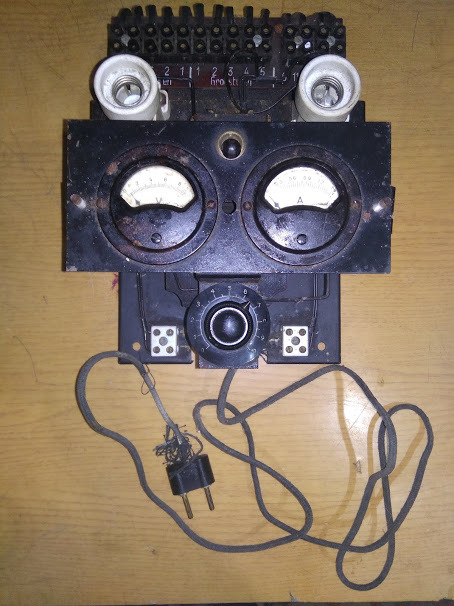

Вот такое устройство имеется. Рабочее. СССР

[FAI4]

Что там за диоды интересно?
Они еще живы?
Максимальный ток до 1,2 ампер?

Видимо зарядка для мотоциклетных аккумуляторов (6 вольт)

[сергей григорьевич]

Вот что переводчик выдал.

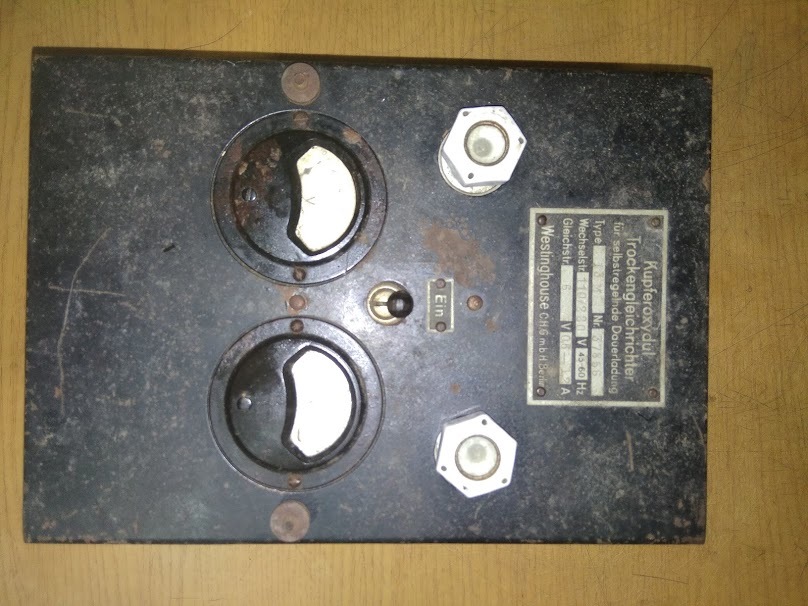

Сухой выпрямитель из оксида меди для саморегулирующейся непрерывной зарядки Тип 3 M Nr 37856 AC 110/220 В 45-60 Гц DC 6 V06-12 A Westinghouse CHGmbH Berliro

[dimfly]

"Сухим выпрямителем" здесь называется селеновый мост.

[сергей григорьевич]

Согласно шильду на приборе, он изготовлен в Берлине, но английской фирмой
Westinghouse.
Фирма начала с 1927 года внедрять в своих приборах
купроксные выпрямители разработанные в США в 1925 году.

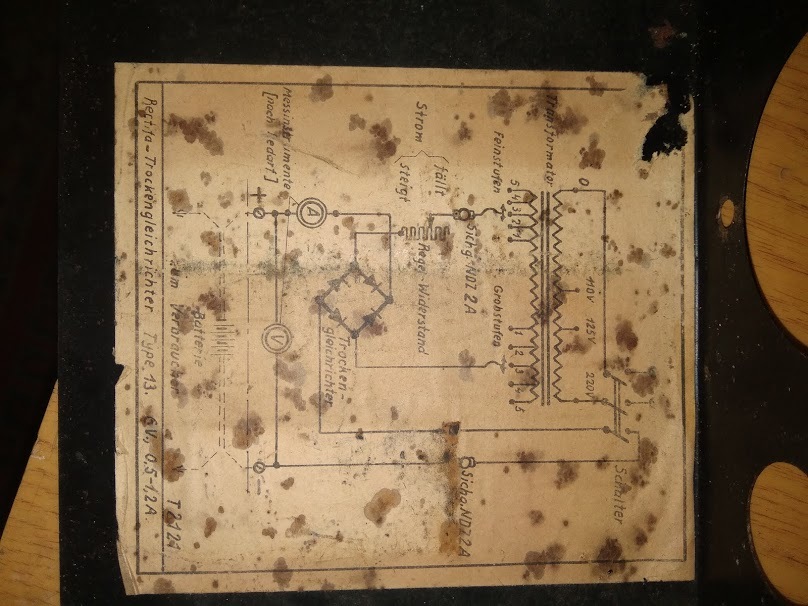

На шильде далее стоит, что это саморегулирующийся выпрямитель длительного
действия с применением сухих купроксных диодов (вестектор).

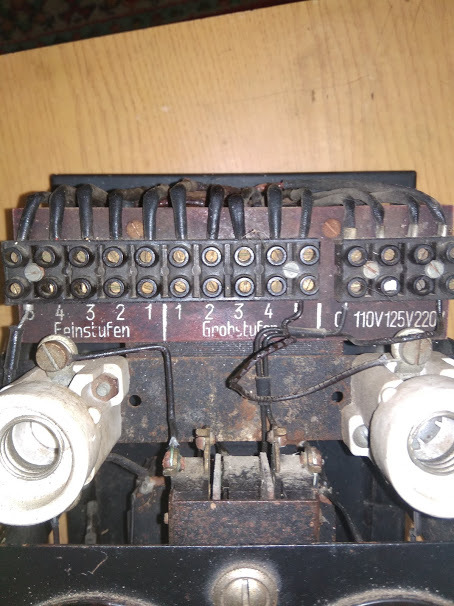

В нём предусмотрены грубая и точная установка тока.
Вот так ...

[FAI4]

Ну что же.
Прибор изготовлен очень тщательно для своего времени.
Даже есть точная регулировка тока заряда.

[tvmaster]

Диоды давно неисправны.

[Shuare]

"Сухим выпрямителем" здесь называется селеновый мост.

Сомневаюсь. Скорее - купроксный выпрямитель (поскольку упоминается медь)
https://ru.wikipedia.org/wiki/Медно-зак ... ыпрямитель

[сергей григорьевич]

Сам купрокс наверняка не рабочий. Трансформатор рабочий,родной шнур не использовал. Ну если кто-то захочет им заряжать АКБ? То по моему это бред,этот прибор в данное время не для этого.

[FAI4]

Интересно бы ВАХ этого "купороса" снять.

Без фанатизма конечно, на небольших токах

[Shuare]

Интересно бы ВАХ этого "купороса" снять.

Без фанатизма конечно, на небольших токах

в старых тестерах стояли... ВАХ = шкала по переменке

[FAI4]

Видимо утечка очень большая будет

[Muller]

А попробовать включить религия не позволяет?

[сергей григорьевич]

Включал трансформатор рабочий.

[Asmodey]

Если медно-закисный выпрямитель разборный (а он скорее всего такой), можно попробовать его восстановить.

[kuzmin]

Где доказательства, что изготовлен в СССР?

[Пентатоник]

Человек ошибся. Ничего страшного, вещь редкая, пусть будет.

[Борисович]

Встретилось мне в начале 00-х сильно некомплектное зарядное военных времён.
Трансформатор там был с подвижной частью сердечника. Но самого механизма регулировки уже не было. Выпрямителя тоже не было. Были ещё держатели для пробок и амперметр.

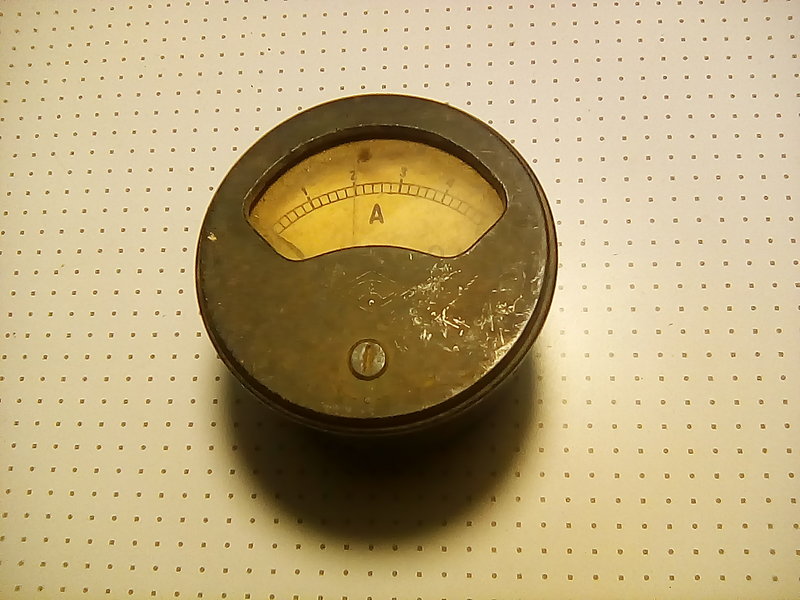

Амперметр сохранился. Работает.Занижает процентов на 20-25

[old_hippie]

Занижает процентов на 20-25

Размагнитился?...

[Борисович]

Размагнитился?...

Наверное.
Там магнит занятный.Из пластинок набран и склёпан,пластинки толщиной 1,5-2 мм.Такого в головках измерительных не встречал.
И вообще,для возврата более 80-ти лет и неизвестных условий хранения... Амперметр сохранился очень даже хорошо

[old_hippie]

Из пластинок набран и склёпан,пластинки толщиной 1,5-2 мм.Такого в головках измерительных не встречал.

Гм... Против вихревых токов в амперметре переменного тока?...
А он точно с постоянным магнитом, а не с двумя катушками - статорной и рамки?... Мож, он как раз под переменку?..

[Борисович]

А он точно с постоянным магнитом

Амперметр магнитоэлектрический.Тот который на постоянный ток.
Это в том числе на шкале указано.

А чудной магнит, так это скорее всего и что было более-менее подходящее, из того и сделали. Как бы 1942 год выпуска

[old_hippie]

Амперметр магнитоэлектрический.Тот который на постоянный ток.
Это в том числе на шкале указано.

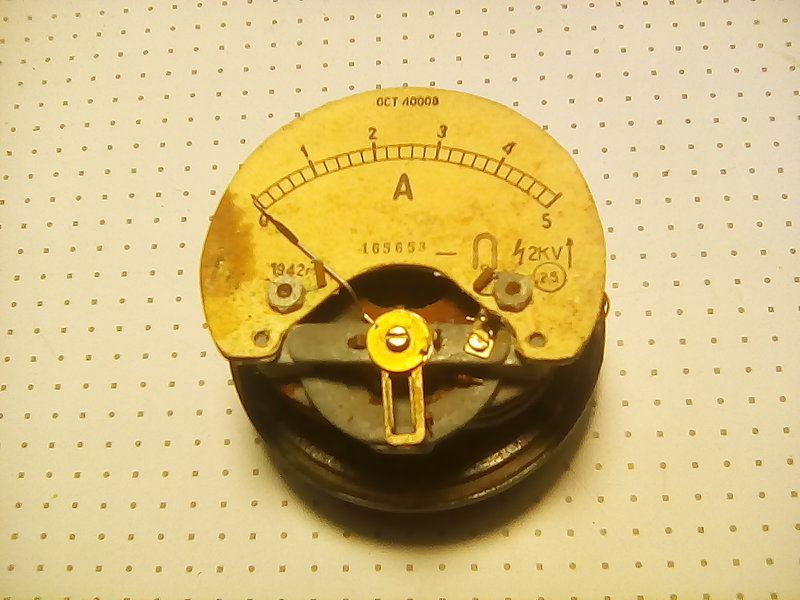

О, я второго фото без корпуса почему-то не увидел.
Действительно.
И тип тока, и принцип действия, и класс точности...

[old_hippie]

Амперметр магнитоэлектрический.

Вообще, магнит оживить довольно просто (в теории). Намотать посередине магнита витков 100 обмотки, и вставить в розетку через предохранитель на 1А. Предохранитель сгорает, сердечник намагничивается.

Проблем ровно две:
1. Неизвестно, на каком полупериоде сгорел предохранитель, "север-юг" - непрогнозируемо.
2. Намотать 100 витков на тороид с малым зазором - квест ещё тот. Хотя провода хватит и 0,08.

[novosibiretc]

Намотать посередине магнита витков 100 обмотки, и вставить в розетку через предохранитель на 1А.

... провода хватит и 0,08.

Ну Вы научите, уважаемый!

[old_hippie]

Ну Вы научите, уважаемый!

Мне предохранителей было жалко, использовал жилку от МГТФ.
Ну, 0,08 я, пожалуй, загнул, а 0,12 - вполне.
Обмотка-то одноразовая, один раз создать большую индукцию в сердечнике.
Способ рабочий, проверено неоднократно.

[Asmodey]

А не проще конденсатор электролитический разрядить в обмотку? Пара сотен мкФ, да сотни четыре вольт. Ну там еще демпферный диод добавить, дабы исключить колебательные процессы.

[old_hippie]

А не проще конденсатор электролитический разрядить в обмотку? Пара сотен мкФ, да сотни четыре вольт. Ну там еще демпферный диод добавить, дабы исключить колебательные процессы.

В те времена на 450 вольт только КЭ были в доступе, на 40 мкф. "Маловато будет!"
Диодов не надо - они вызовут колебания тока в обмотке, после разрыва предохранителя.
Весь смысл операции - достичь максимума тока через обмотку и резко его прервать.

[Борисович]

И какие же вы грандиозные методы то проедлагаете.Почти пиротехнические.
Всё очень сильно проще.
У амперметров со встроенным шунтом,как у показанного,да и более современных то же.
Одна соединительная проволочка , между головкой и шунтом - высокоомная. Специально для подстройки.
Так проволочку укоротить или заменить на медную. Если будет мало - подпилить слегка шунт. Для 20%- наверное будет достаточно.

Вот так вот. Простой способ, без пиротехники и с предсказуемым результатом

[old_hippie]

Простой способ, без пиротехники и с предсказуемым результатом

... - потерей аутентичности...

[PROF61]

Роторы для двигателей Д6-Д8 намагничиваются сварочным аппаратом постоянного тока, с силой 200 ампер.
