Откалибровать щуп можно, измеряя эталонное напряжение в несколько сотен вольт сначала непосредственно прибором, а затем через щуп, добиваясь отображения 1/100 от первоначальных показаний:
У меня получилась гирлянда из двух КЭВ по 470 МОм, одного Р1-32 на 100 МОм, и "доборного" ОМЛТ-0,5 номиналом 2,7 МОм. При этом 1 киловольт, полученный с УИПа, на предпоследнем пределе отображался как 10.00в - очень удобно, мысленно игнорируя децимальную точку, считывать показания "в вольтах".
Затем нужно придумать подходящий корпус для щупа. Мне попалась сломанная швабра с выжимом, примерно такая:

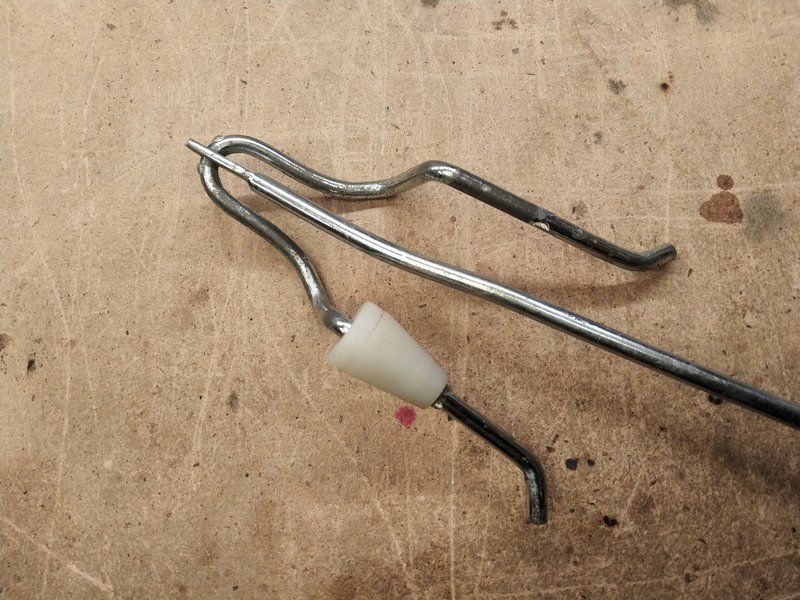

В её выжимном устройстве есть два отличных полипропиленовых конуса:
Один конус на фото я уже стащил)) Внутренний диаметр позволяет впрессовать в него очень плотно стержень диаметром 6мм, например безрезьбовую часть длинного латунного болта:
...а внешний диаметр - тоже плотно входит в 16мм ПВХ-трубу для наружной электропроводки.
После запрессовки затачиваем внешнюю часть штыря:
периодически остужая штырь водой, чтоб полипропилен не "поплыл" от нагрева. Собираем максимально компактно подобранную ранее гирлянду резисторов:
Затем запрессовываем конус внутрь отрезка ПВХ трубы соответствующей длины. Закрепляем конструкцию строго вертикально, центрируем в трубке резисторы и провод, и заливаем трубку эпоксидной смолой или компаундом:

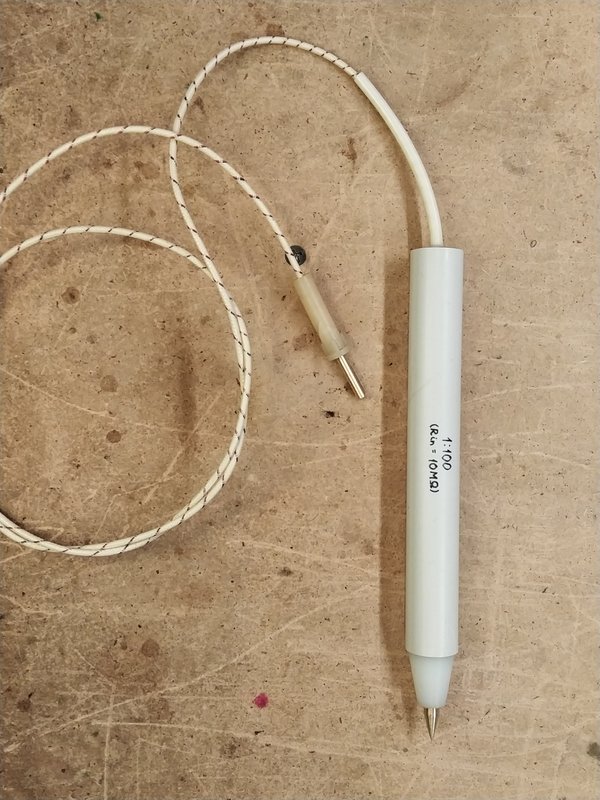

После затвердевания наслаждаемся результатом:
Удачи!
