52. Комбинированный прибор Westinghouse, США

Штамп ремонта в 1951

vitsserg · #52

Очень интересная коллекция!

Юный техник · #53

RV3DOI писал(а):Большое спасибо за публикацию фото приборов !

vitsserg писал(а):Очень интересная коллекция!

Спасибо, стараемся. Будем продолжать...

Юный техник · #54

53. Комплект приборов, но вероятно неполный. Московский электромеханический завод, 1947 г.

Видел подобный набор в чемодане, но он был более поздний и из 6-и приборов

Юный техник · #55

54. Фазометр ЭЛФ. Завод Точэлектроприбор, Киев, 1950г.

Утрачена передняя крышка. Инвентарная бирка ЛЭТИ. На пломбе стоит ОТК - заводская?

Юный техник · #56

55. Фазоуказатель ФУ-2. Завод Точэлектроприбор, Киев, 1953 г.

Прибор не измерительный, но указующий

Юный техник · #57

Ещё один указующий прибор

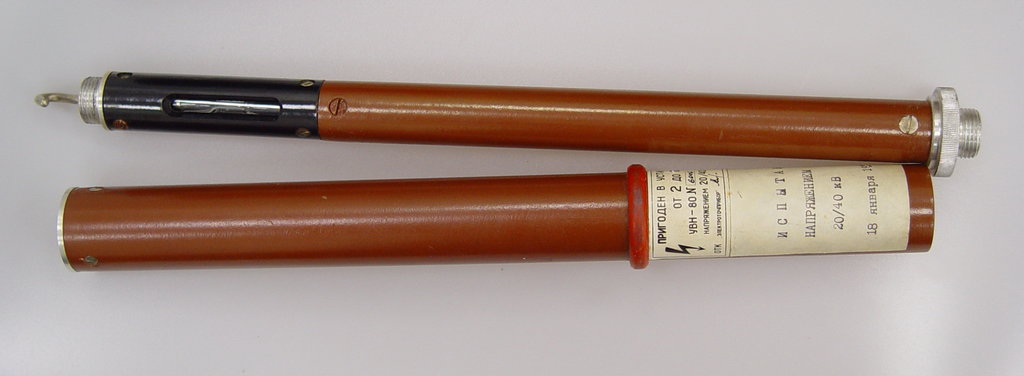

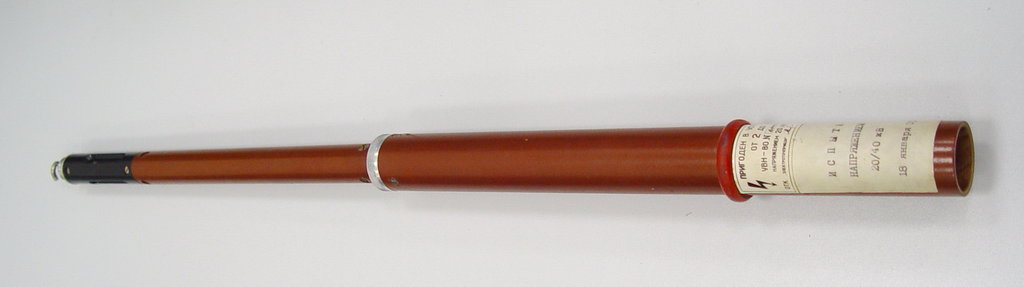

56. Указатель высокого напряжения УВН-80. Завод Электроточприбор, 1956 г.

Прибор в картонной тубе, но чтобы им пользоваться, как я понял, мало его оттуда достать - нужно выкрутить его внутреннюю часть и тогда, если за крюк подвесить на провод с высоким напряжением, то внутри будет красиво тлеть лампочка. Т.е. тлеть она будет в любом случае, но если не выкрутить, то не видно...

tml1984 · #58

53. Комплект приборов, но вероятно неполный. Какой-то ЭМЗ, 1947 г.

Видел подобный набор в чемодане, но он был более поздний и из 6-и приборов

Вот не он ли:

чемодан 47 г, приборы 47 и 48 г

Юный техник · #59

tml1984 писал(а): Вот не он ли:
чемодан 47 г, приборы 47 и 48 г

Ваш больше похож, чем тот, что я видел. И завод теперь понятно какой. Их было несколько разновидностей - были с большими приборами, 50-х годов и снова с маленькими, но уже 60-х

vzm2 · #60

Юный техник писал(а):Ещё один указующий прибор
56. Указатель высокого напряжения УВН-80. Завод Электроточприбор, 1956 г.

Прибор в картонной тубе, но чтобы им пользоваться, как я понял, мало его оттуда достать - нужно выкрутить его внутреннюю часть и тогда, если за крюк подвесить на провод с высоким напряжением, то внутри будет красиво тлеть лампочка. Т.е. тлеть она будет в любом случае, но если не выкрутить, то не видно...

Если не выкрутить или если выкрутить но не воспользоваться второй (внешней частью) при навешивании указателя за крюк на шину с высоким напряжением скорее всего будет красиво тлеть не лампочка, а попытавшийся воспользоваться прибором.
Насколько можно понять по фото эти 2 части свинчиваются ручкой к концу получившейся "палки" и лампочкой с крюком к другой стороне. При этом общая длина уже не дает тлеть никому, кроме лампочки.

Юный техник · #61

vzm2 писал(а):
Юный техник писал(а):Ещё один указующий прибор
56. Указатель высокого напряжения УВН-80. Завод Электроточприбор, 1956 г.

Прибор в картонной тубе, но чтобы им пользоваться, как я понял, мало его оттуда достать - нужно выкрутить его внутреннюю часть и тогда, если за крюк подвесить на провод с высоким напряжением, то внутри будет красиво тлеть лампочка. Т.е. тлеть она будет в любом случае, но если не выкрутить, то не видно...
Если не выкрутить или если выкрутить но не воспользоваться второй (внешней частью) при навешивании указателя за крюк на шину с высоким напряжением скорее всего будет красиво тлеть не лампочка, а попытавшийся воспользоваться прибором.
Насколько можно понять по фото эти 2 части свинчиваются ручкой к концу получившейся "палки" и лампочкой с крюком к другой стороне. При этом общая длина уже не дает тлеть никому, кроме лампочки.

Да, действительно. Выглядеть тогда будет так:

Я его проверял об небольшую высоковольтную катушку Румкорфа на 5-6 кВ, поэтому про удлиннение ручки не задумался как-то. Ну, щипало немного за пальцы...

Юный техник · #62

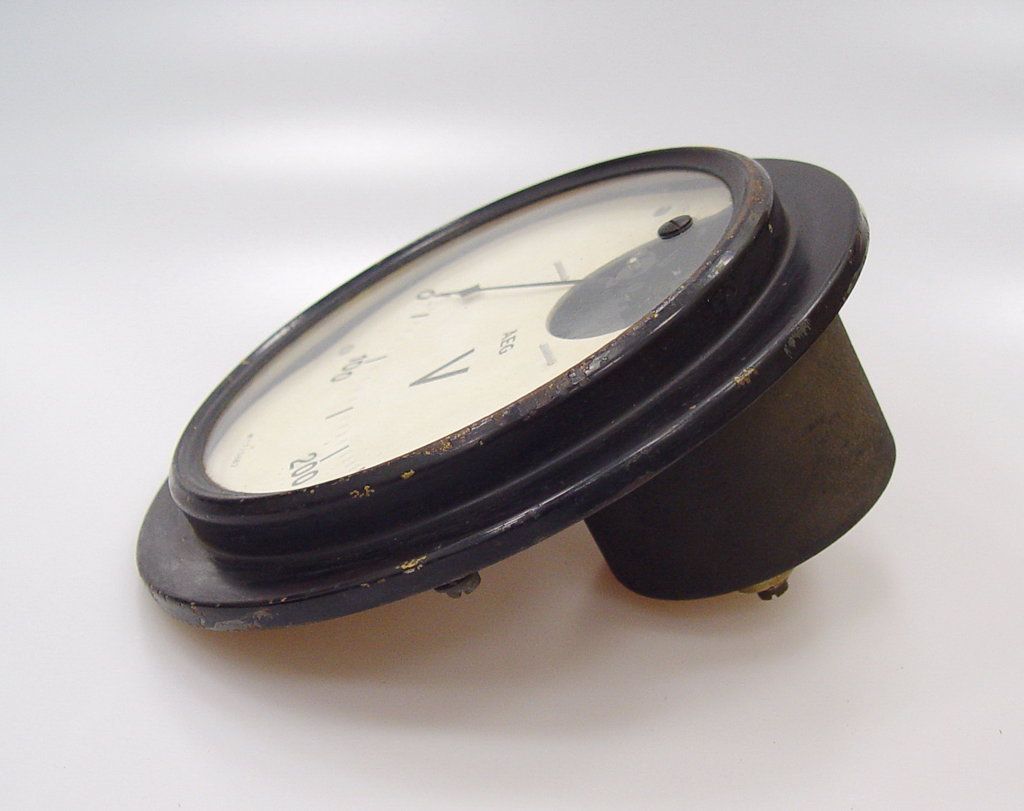

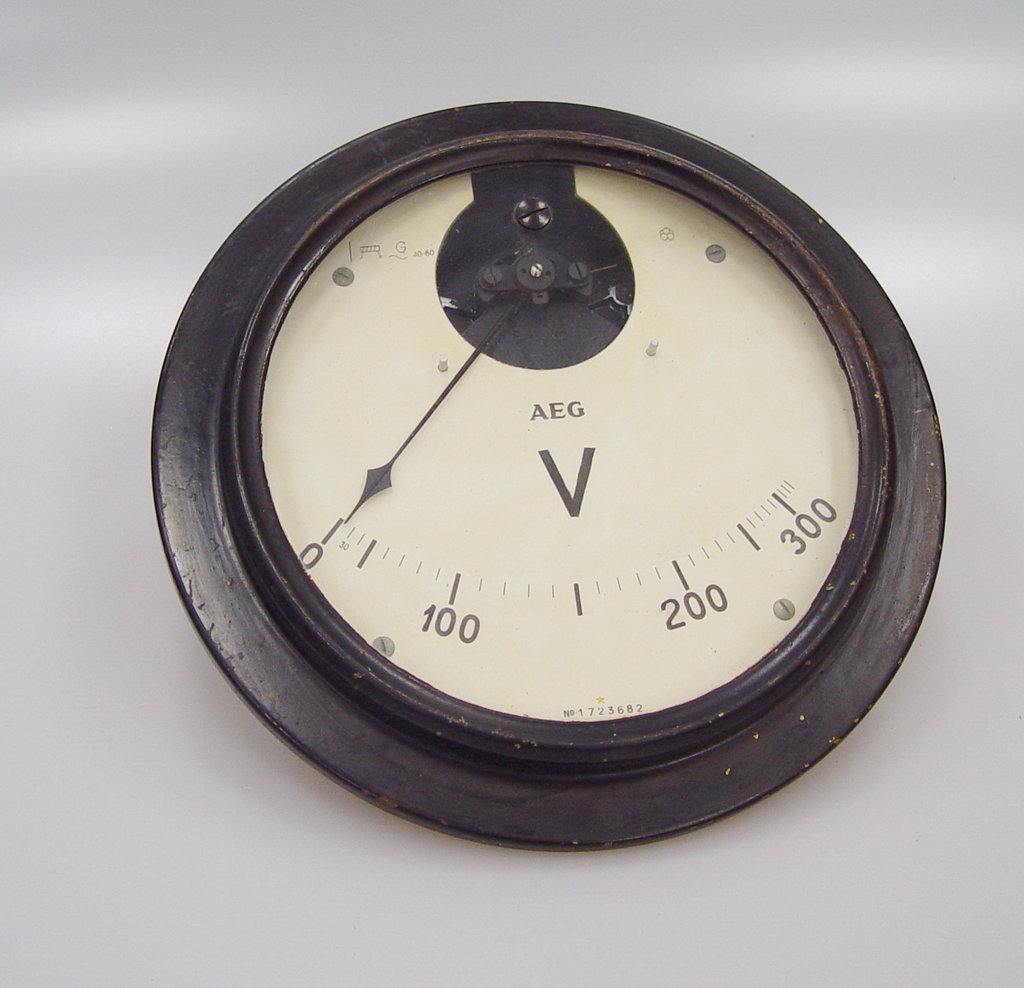

57. Щитовой вольтметр AEG, ~300В

Довольно большой - диаметр 23 см

Юный техник · #63

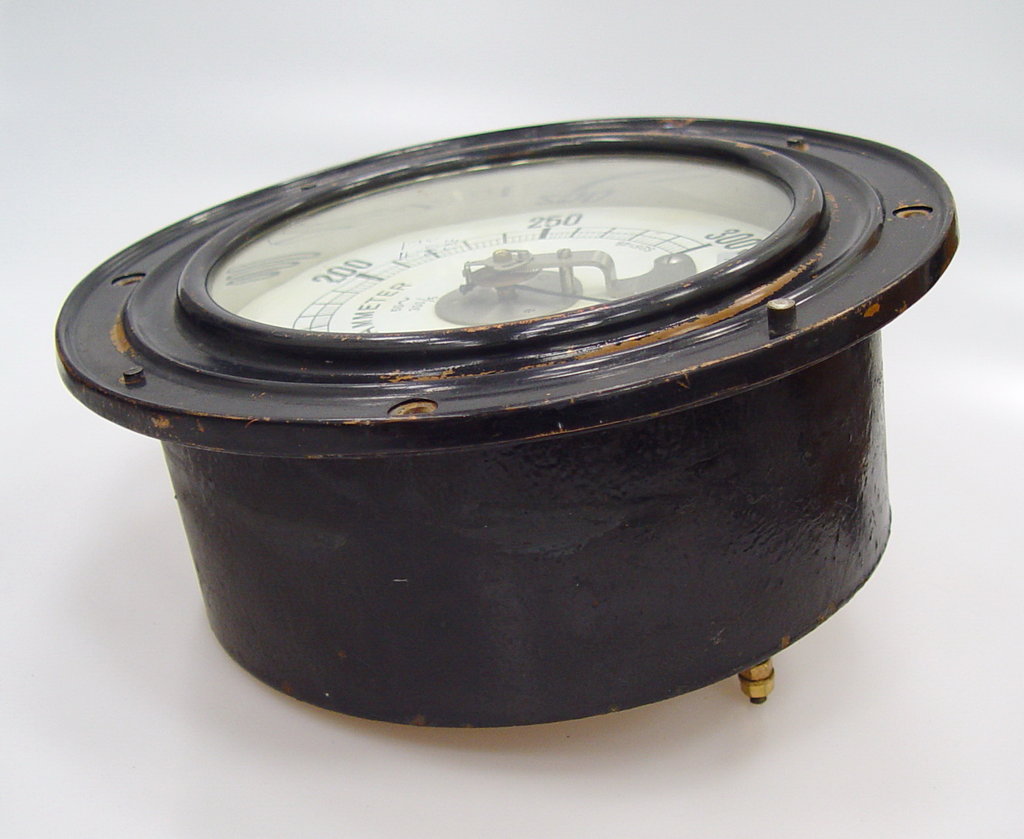

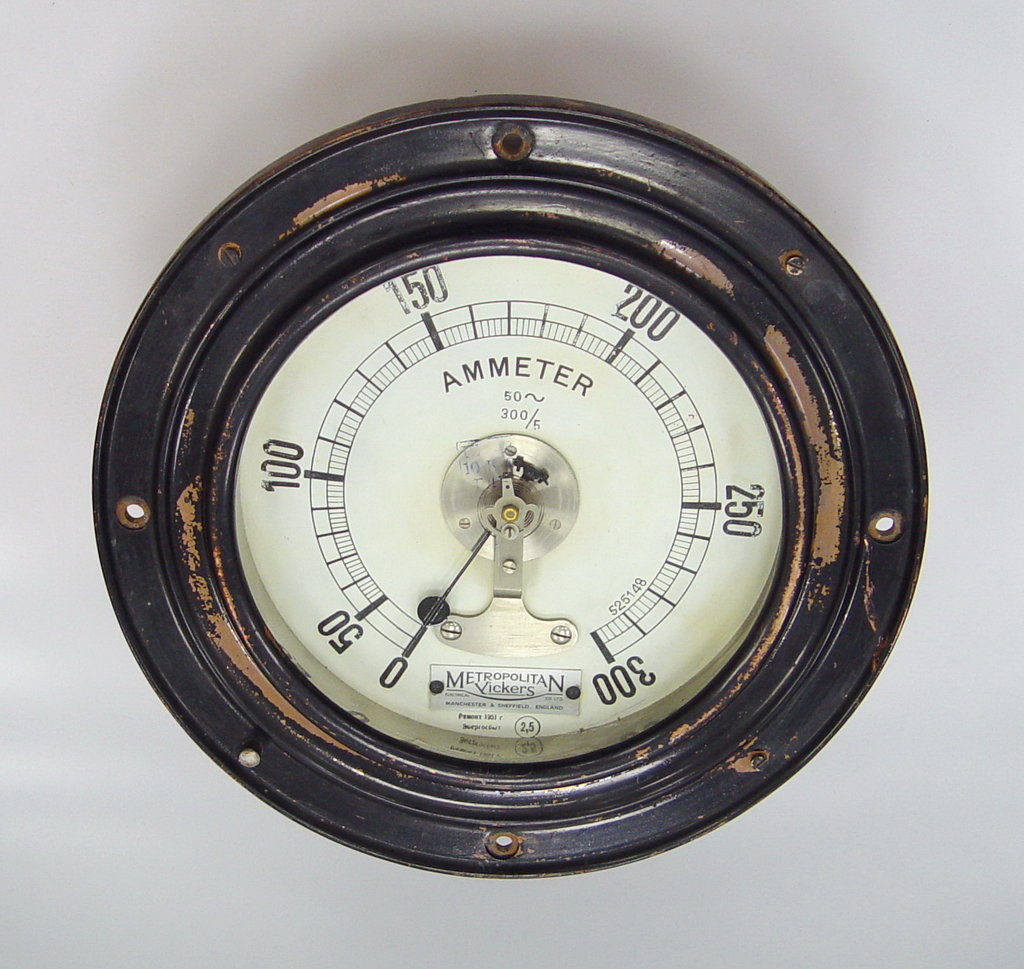

58. Амперметр Metropolitan Vickers, ~300A

Вероятно 1930-е. Снят с одной из электростанций в Лен. области (возможно получится узнать подробнее). Эта фирма поставляла в СССР различное энергетическое оборудование, в 1933 году против неё был проведён процесс за шпионаж.
Штамп о ремонте в 1951 г. от Энергосбыта.

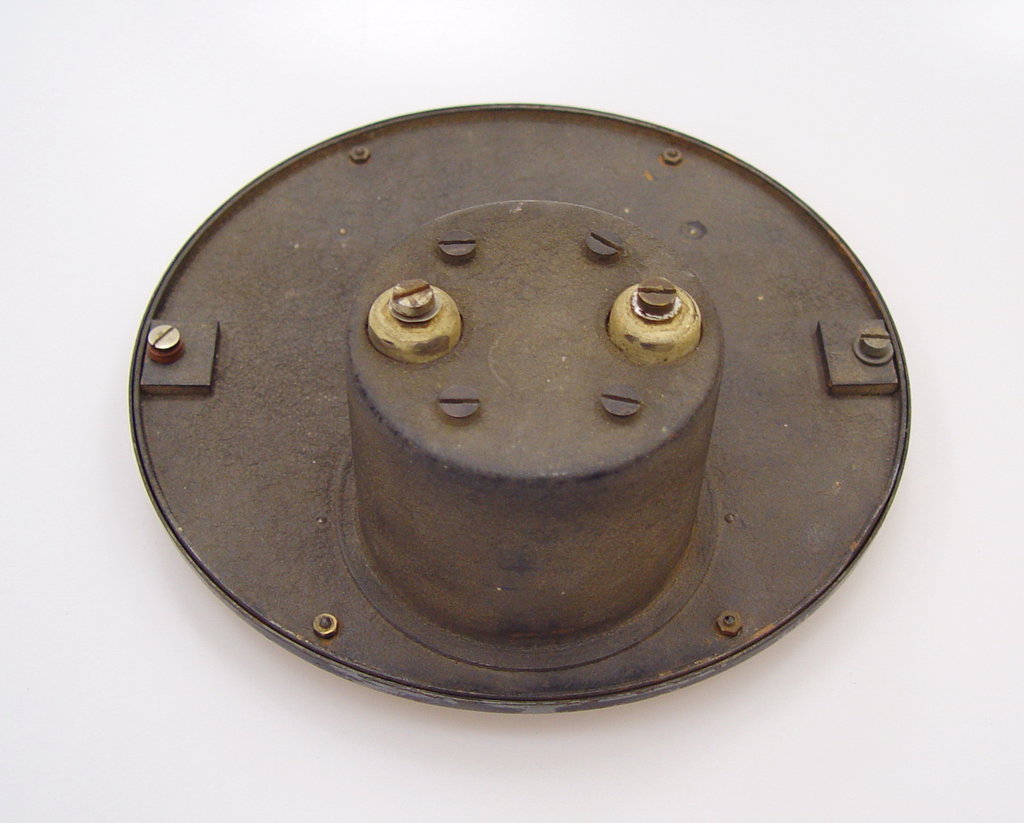

Один из самых больших приборов в коллекции - диаметр 30 см, глубина 12 см

Юный техник · #64

59. Амперметр учебный. Завод Конструктор, Ленинград, 1938

Почему-то амперметры из этого набора попадаются довольно часто, а вольтметра не встречал

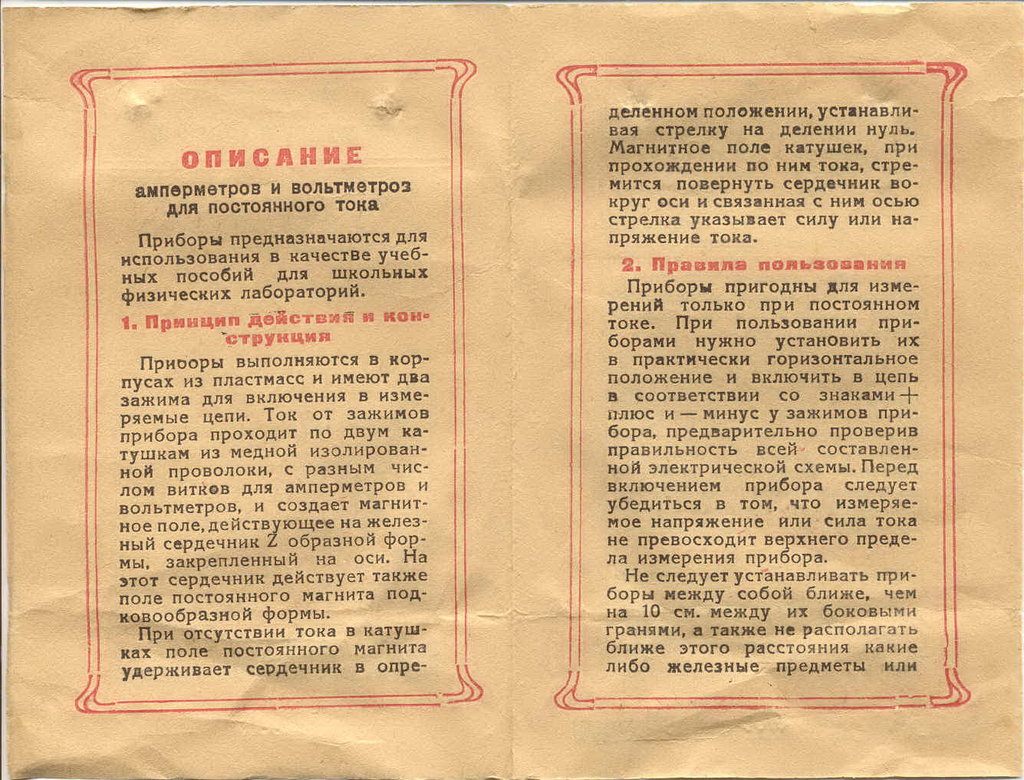

Инструкция:

Юный техник · #65

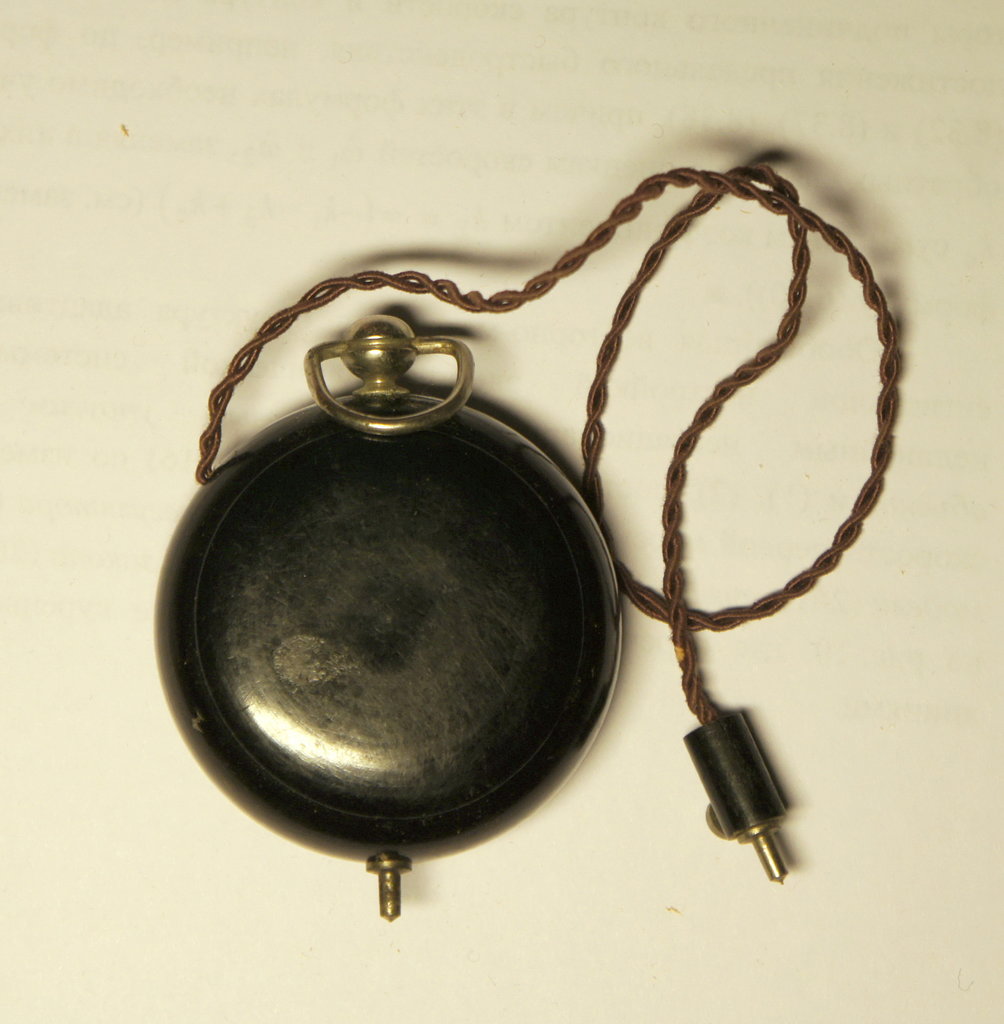

Немного карманных приборов

60. Ампервольтметр 5МП (магнитоэлектрический переносной), 1939г. 3 диапазона

Юный техник · #66

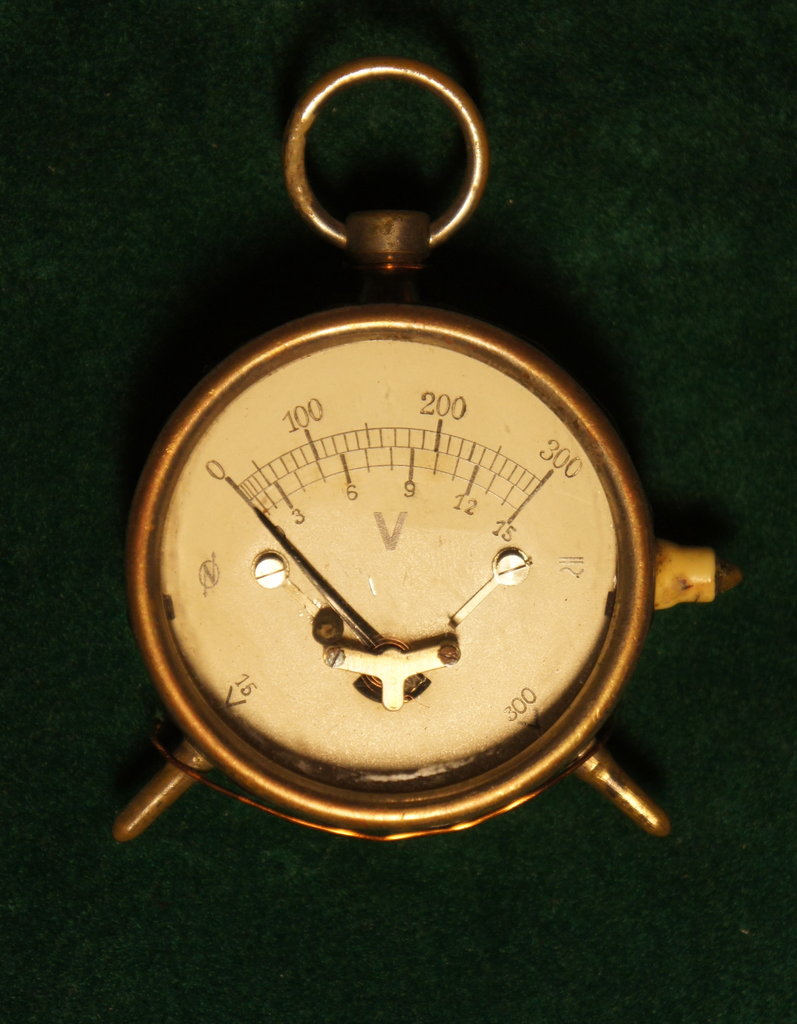

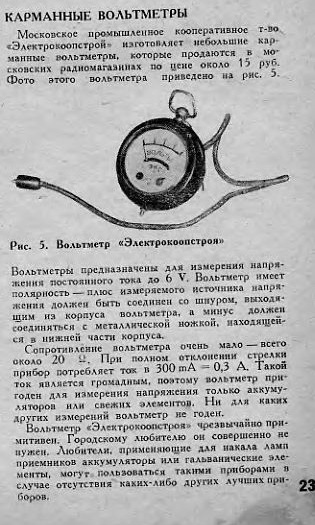

61. Вольтметр на =12(14)В. Артель Электрокоопстрой, Москва

Год выпуска не указан, но в журнале Радиофронт №9 за 1936 год есть заметка про эти вольтметры, где их очень ругают.
Интересно, что корпус сделан из дерева

Заметка:

Юный техник · #67

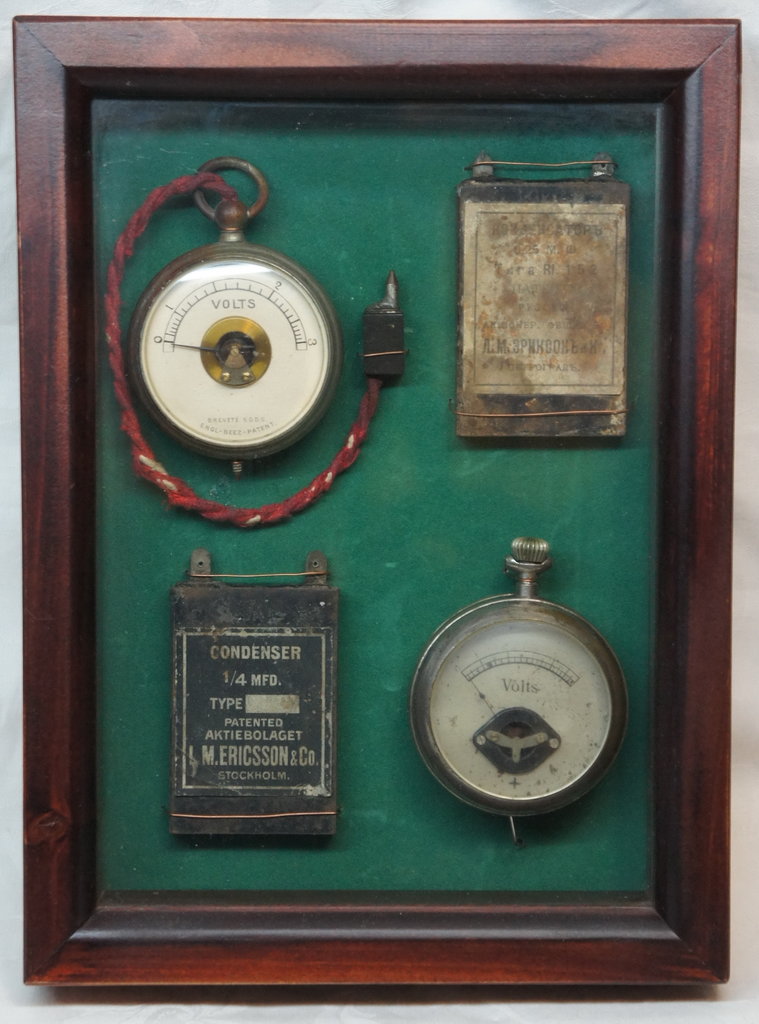

Карманные приборы очень хорошо помещаются в рамки для фото:

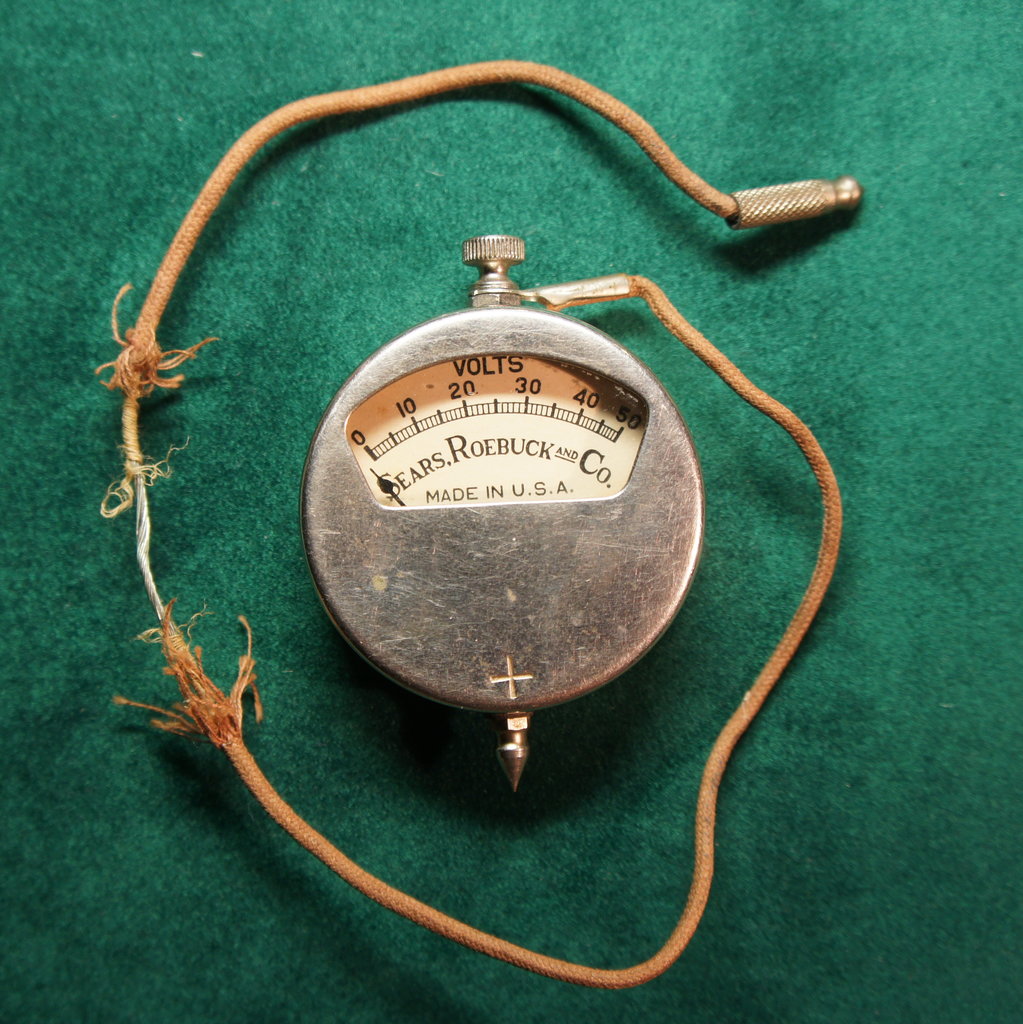

62. Вольтметр Sears. Roebuk, США

63. Вольтметр двухпредельный. Логотип N встречается довольно часто - Josef Neuberger, München

64. Миллиамперметр-вольтметр Hartmann & Braun

65. Вольтметр без опознавательных знаков. Не карманный, панельно-настольный, но по размеру вошёл в эту компанию

66. Ампервольтметр без опознавательных знаков. По качеству исполнения напоминает самоделку

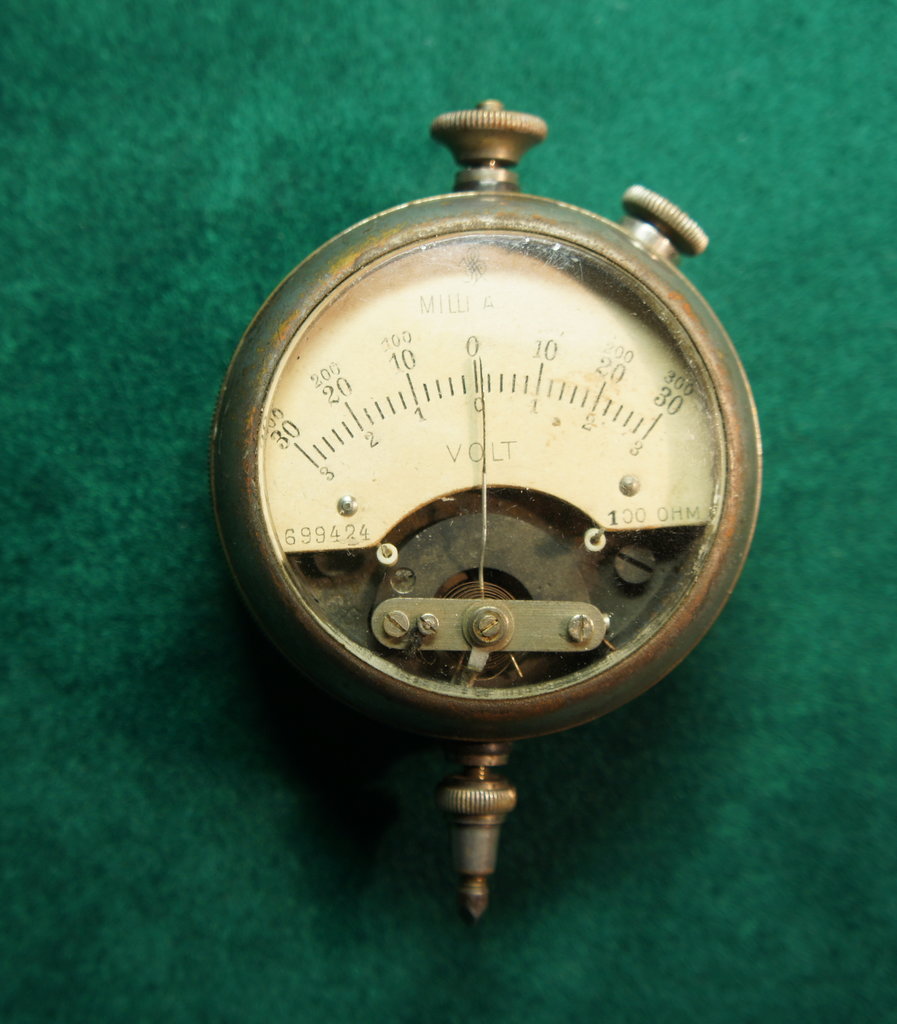

67.Вольтметр-миллиамперметр. Гейслер и Ко, 1917

Пентатоник · #68

Юный техник писал(а):Логотип N встречается довольно часто, но что означает - не знаю

Предположу, что это таллинская "Норма"

Юный техник · #69

68. Вольтметр Brevete S.G.D.G.. (Это не производитель, а тип французского патента, как на немецких изделиях можно встретить DRGM)

69. Вольтметр без опознавательных знаков

Ни чем они не примечательны, потому не стал разбирать рамку...

Юный техник · #70

Пентатоник писал(а):
Юный техник писал(а):Логотип N встречается довольно часто, но что означает - не знаю
Предположу, что это таллинская "Норма"

Не убедительно. В статье на Вики про выпуск электроприборов не написано, логотип другой. Конечно, Вики знает не всё и логотип мог поменяться... Но подтверждений версии не нашёл.
Была ещё Австрийская Норма - та приборы делала, но логотип опять другой

Юный техник · #71

70. Вольтметр двухпредельный. Siemens, Япония

Вообще, у японского Сименса был другой логотип, совмещавший буквы S и F (в последствии Fiji Electric). Здесь логотип, встречающийся на европейских изделиях, в нём буква Е означает Elektrizitätserzeugnisse (электропродкуция)

tml1984 · #72

класс!

Потапыч · #73

Просто нет слов! Замечательная коллекция.

vitsserg · #74

Супер! Очень понравился вариант размещения коллекции в фоторамках.

#75

Юный техник писал(а):Что есть 5МП - мне неизвестно

Прибор так назывался.

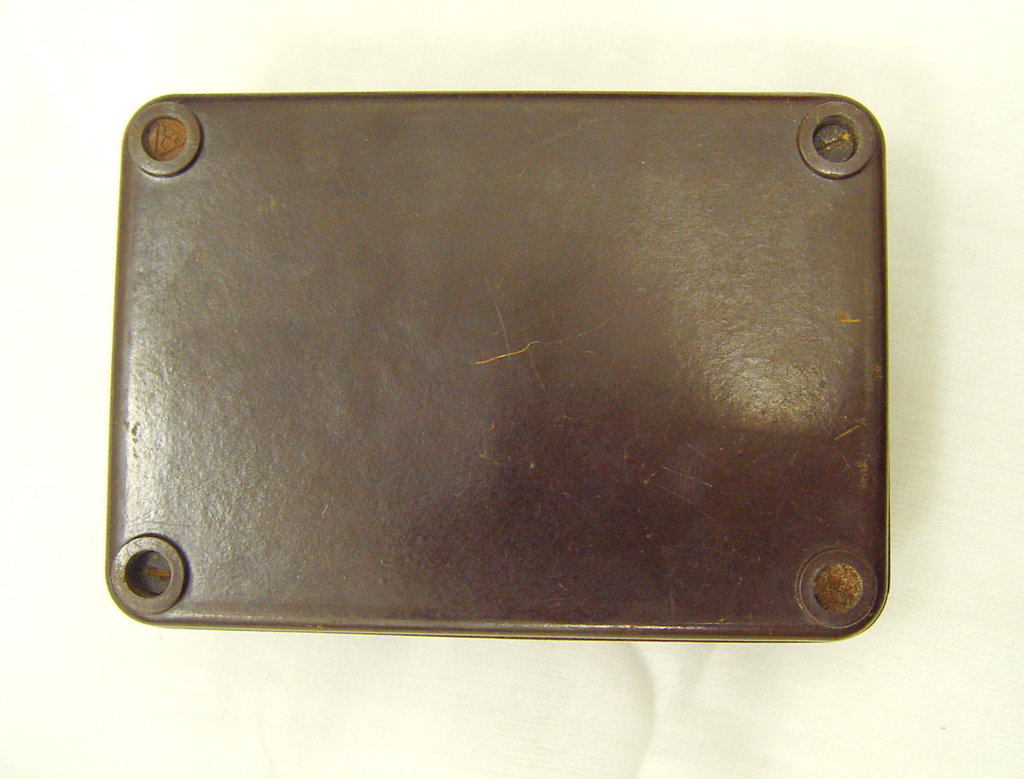

До середины 1939 года выпускался в латунном корпусе, потом в карболитовом.
Почему-то маркировка была на задней стенке, штампом или от руки.

Юный техник · #76

Александр Хрисанов писал(а):
Юный техник писал(а):Что есть 5МП - мне неизвестно
Прибор так назывался.
До середины 1939 года выпускался в латунном корпусе, потом в карболитовом.
Почему-то маркировка была на задней стенке, штампом или от руки.

Александр Николаевич, спасибо
Хорошо, когда есть кто книжки читает...

Юный техник · #77

Пентатоник писал(а):
Юный техник писал(а):Логотип N встречается довольно часто, но что означает - не знаю
Предположу, что это таллинская "Норма"

Найдено. Это Josef Neuberger, München. Фирма существовала с 1904 по 1998

Юный техник · #78

tml1984 писал(а):класс!

Потапыч писал(а):Просто нет слов! Замечательная коллекция.

vitsserg писал(а):Супер! Очень понравился вариант размещения коллекции в фоторамках.

Коллеги, спасибо.
Тогда продолжу дальше...

Юный техник · #79

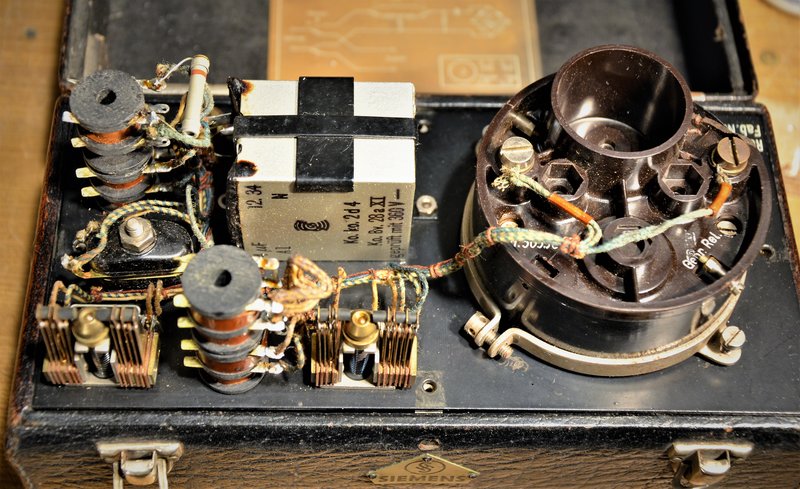

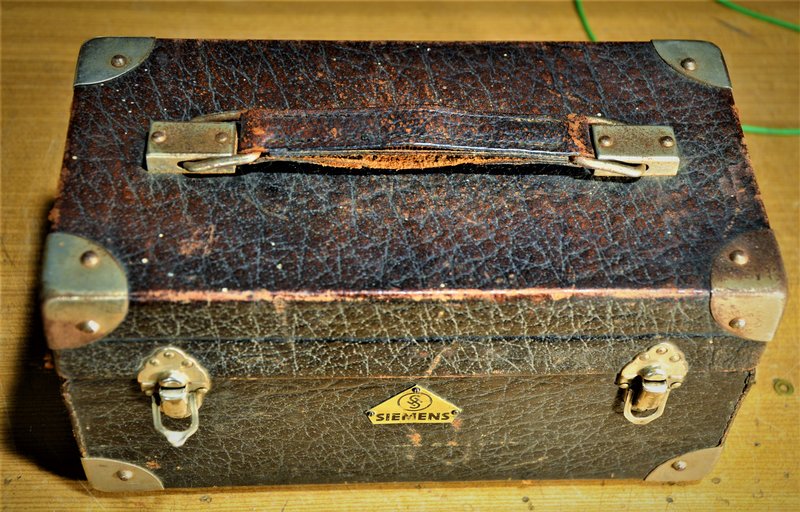

Ещё несколько произведений Сименсов:

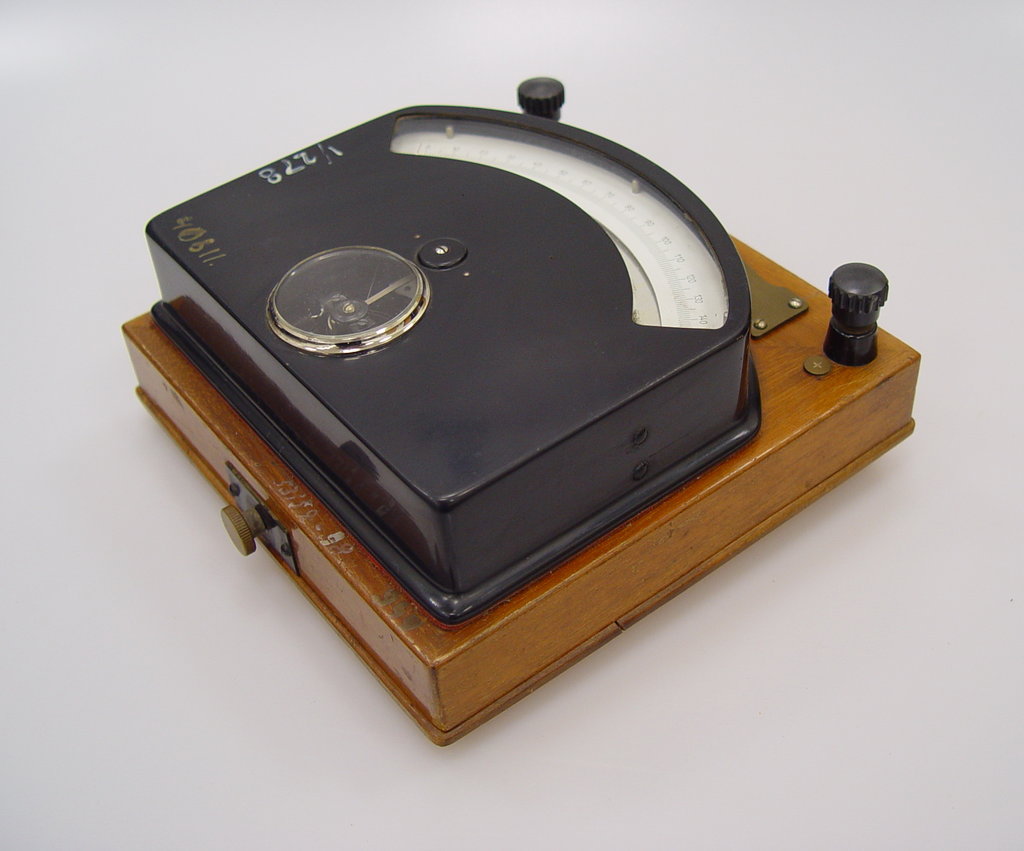

71. Ваттметр

К сожалению утрачен шильдик и один клеммный винт

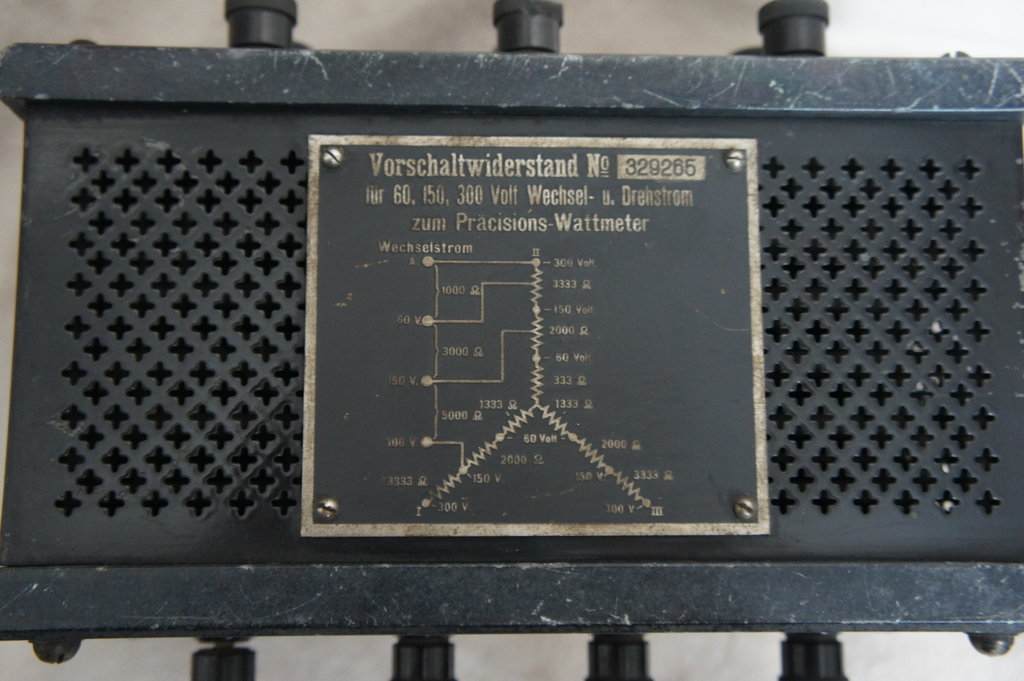

72. Блок сопротивлений к вышеприведённому ваттметру. Снова каменная панель

Приборы работали на кафедре Электрических Машин

Юный техник · #80

Два милливольтметра для измерения температуры. Отличаются параметрами

73. Все таблички утрачены

74. На шкале штамп ремонта в 1954 г., гр. ЖК - это градусы и железно-константановая термопара и МЗ.
Про МЗ возможно Александр Николаевич тоже просветит...

Юный техник · #81

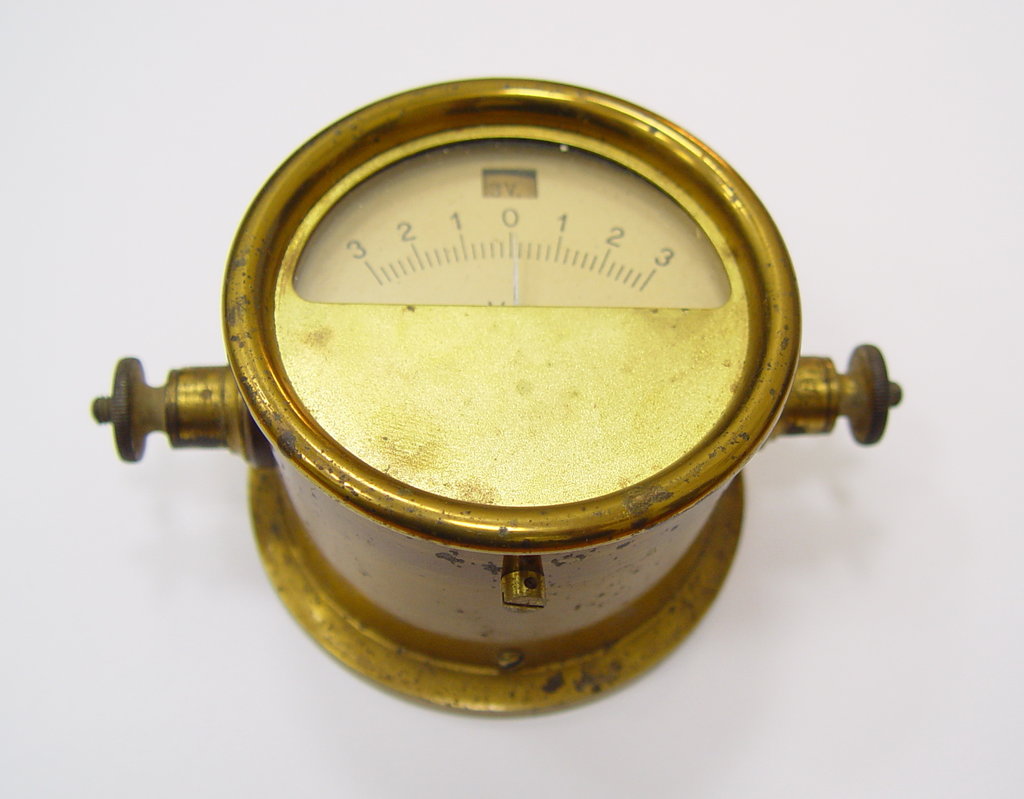

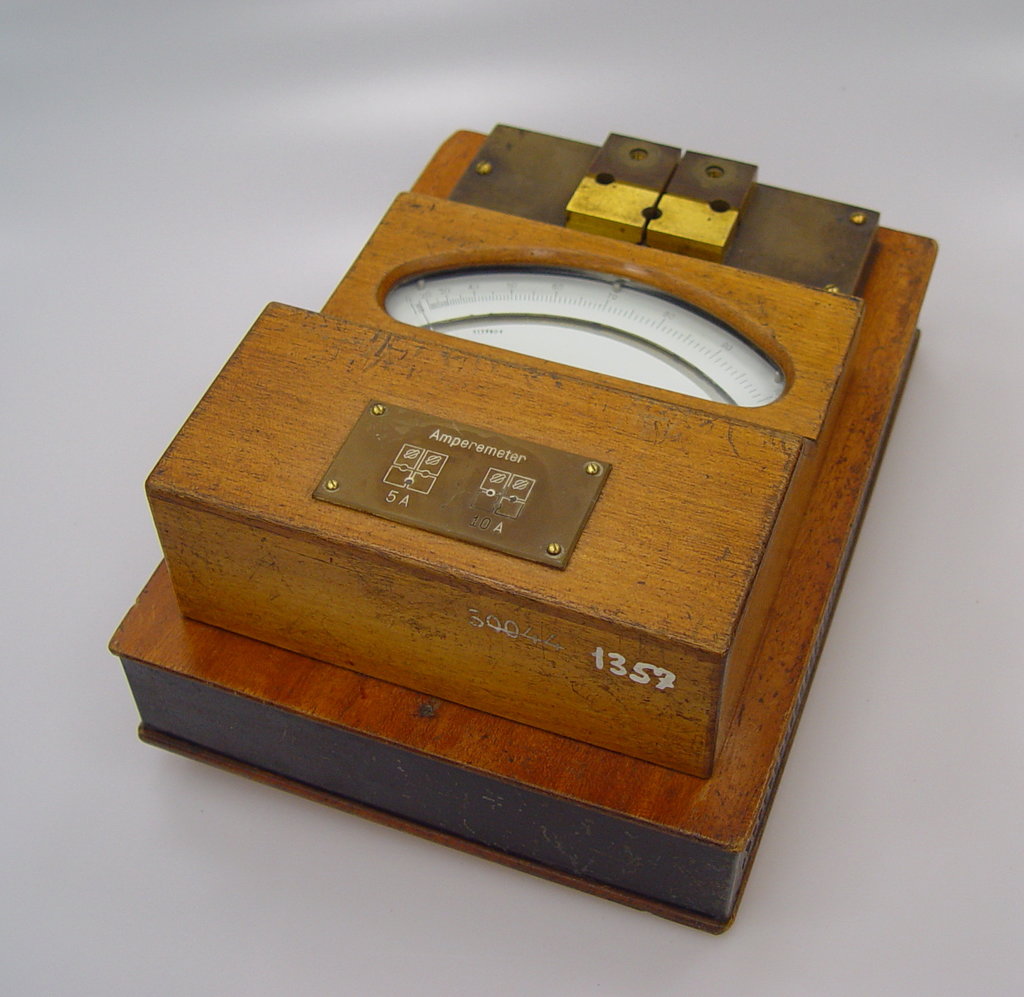

75. Амперметр на два предела измерений, переключаемых штекером. Никаких опознавательных знаков нет, но модель Сименса. Возможно подделка

Юный техник · #82

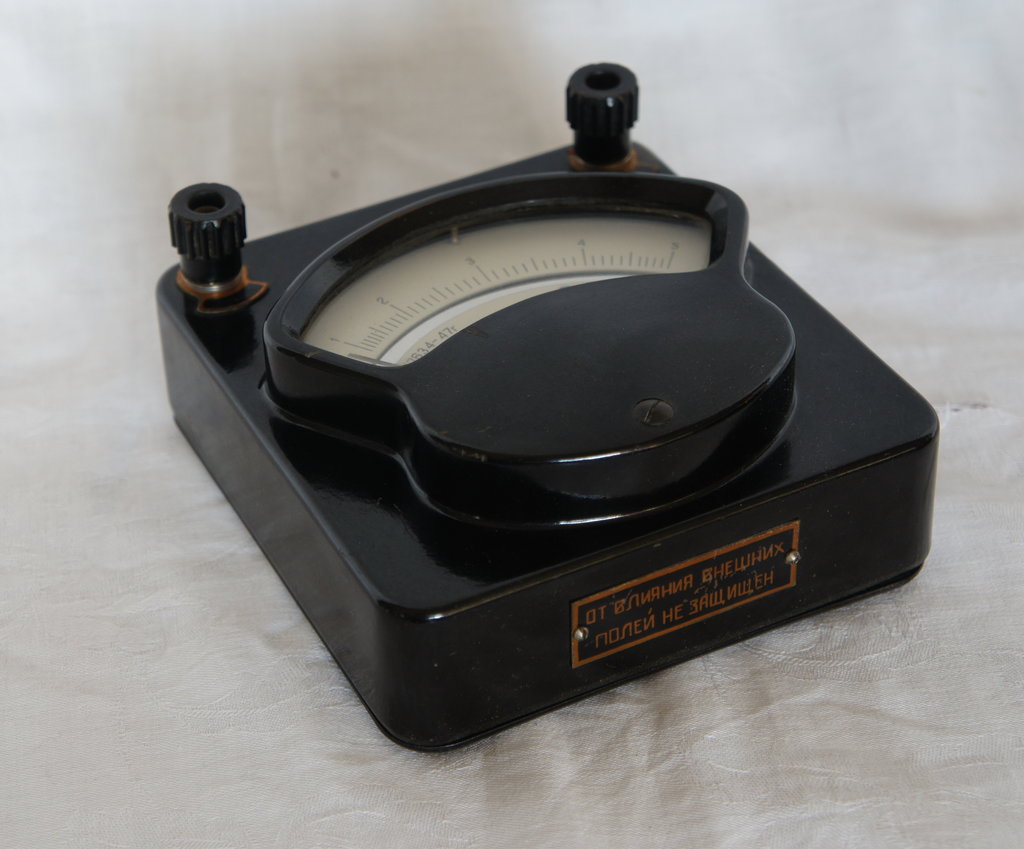

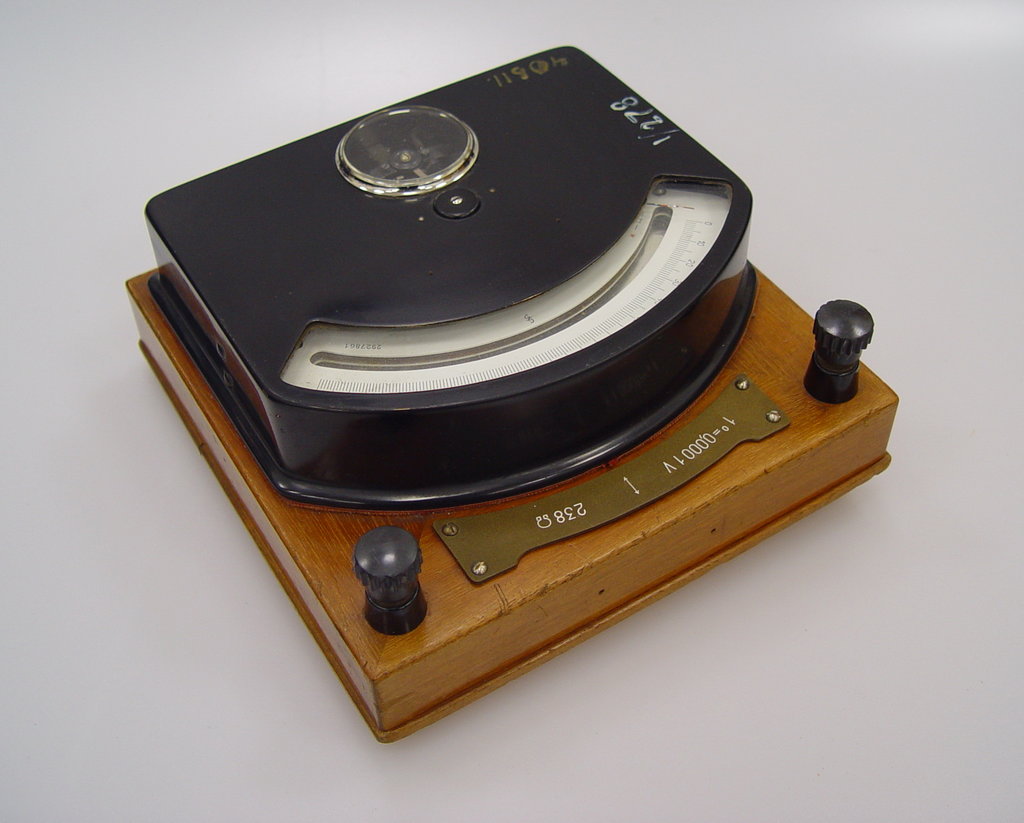

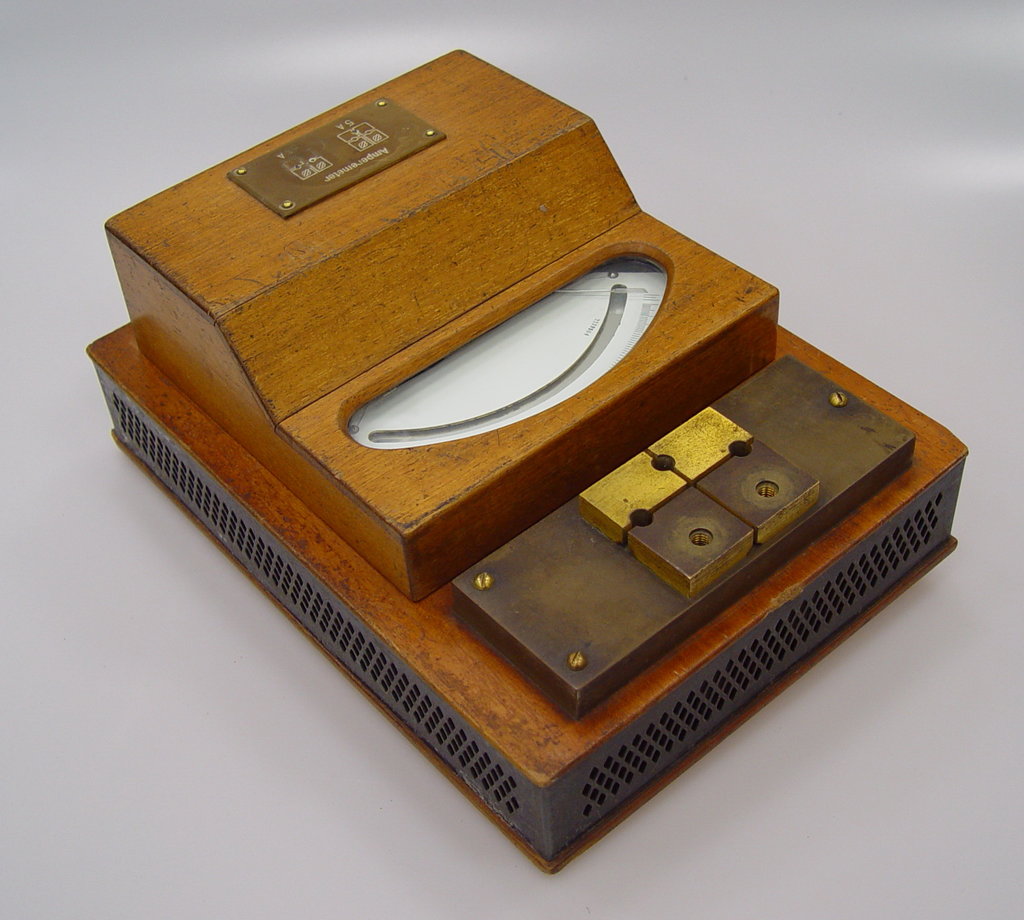

76. Вольтметр настольный, =3В. Без опознавательных знаков

Размеры 120х100х65 мм. С парковкой стрелки

Юный техник · #83

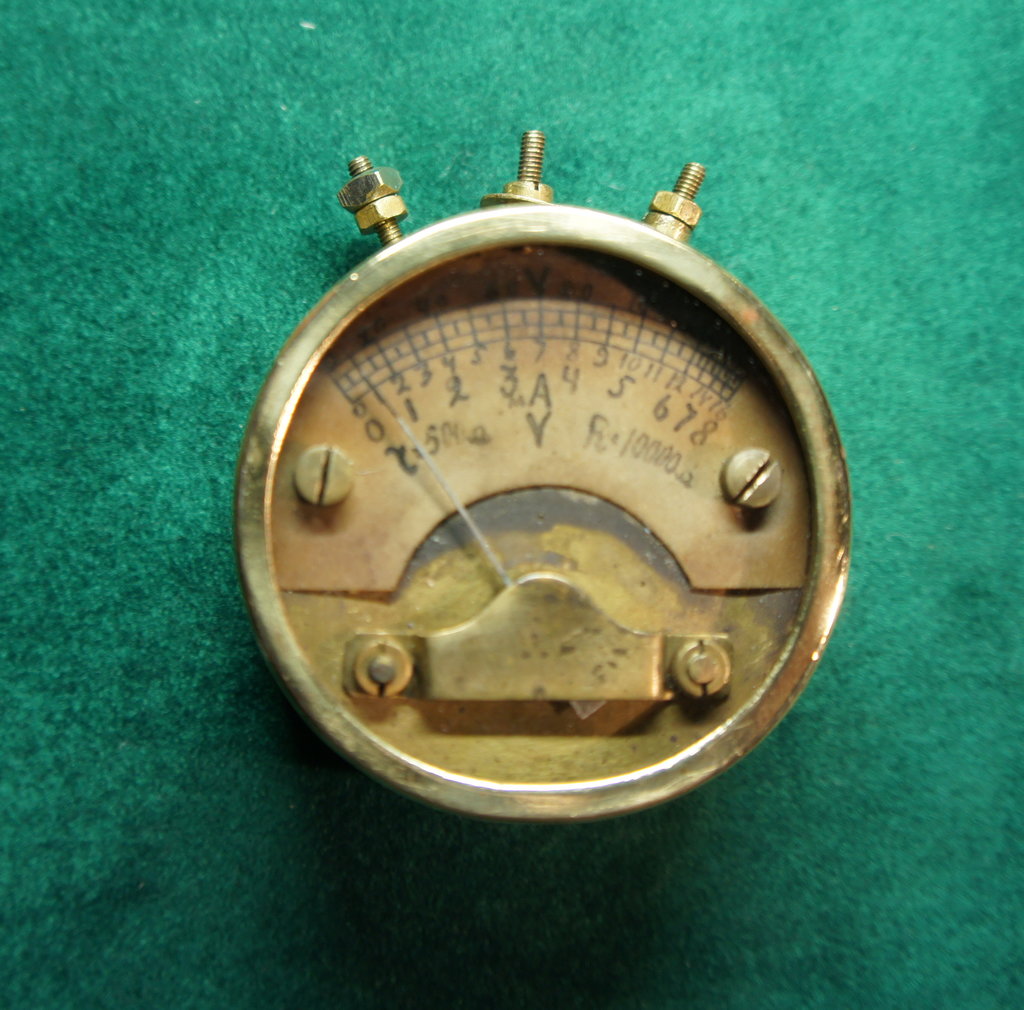

77. Ампервольтметр. Без опознавательных знаков. 3V/0,3А

Диаметр 71 мм. Габариты 110х85х50 мм
Диапазон переключается крутилкой сверху. Соответственно, в окошке на шкале меняется обозначение

Дядя Фёдор · #84

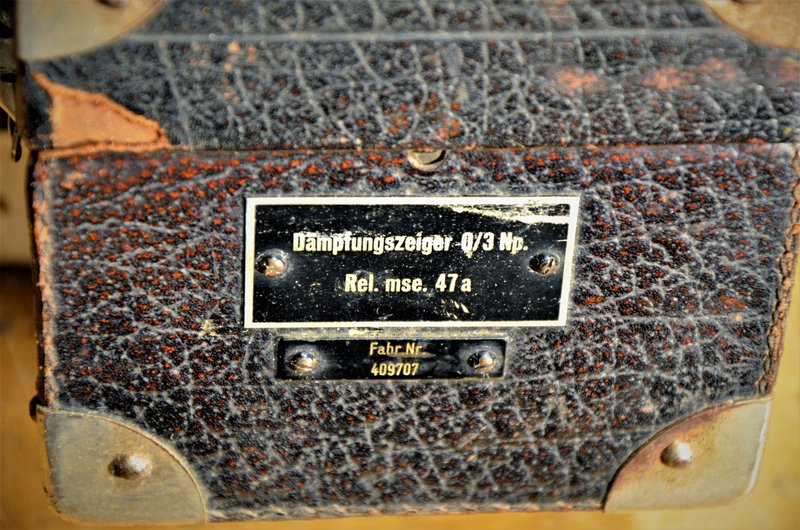

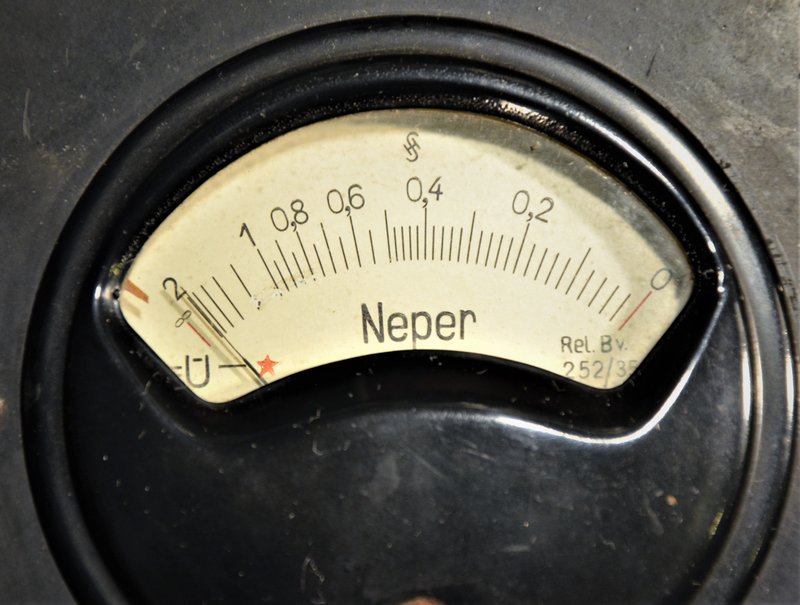

Dämpfungszeiger 1934 г. Фирмы Siemens.

Юный техник · #85

78. Щитовой амперметр =0,5А. Excelsior-Werke Rudolf Kiesewetter, Leipzig

Юный техник · #86

79. Амперметр 1А. Снова неизвестный мне логотип

Юный техник · #87

80. Многопредельный миллиамперметр Weston. Модель 1. 1941 г.

Паспорт и карта калибровки:

Юный техник · #88

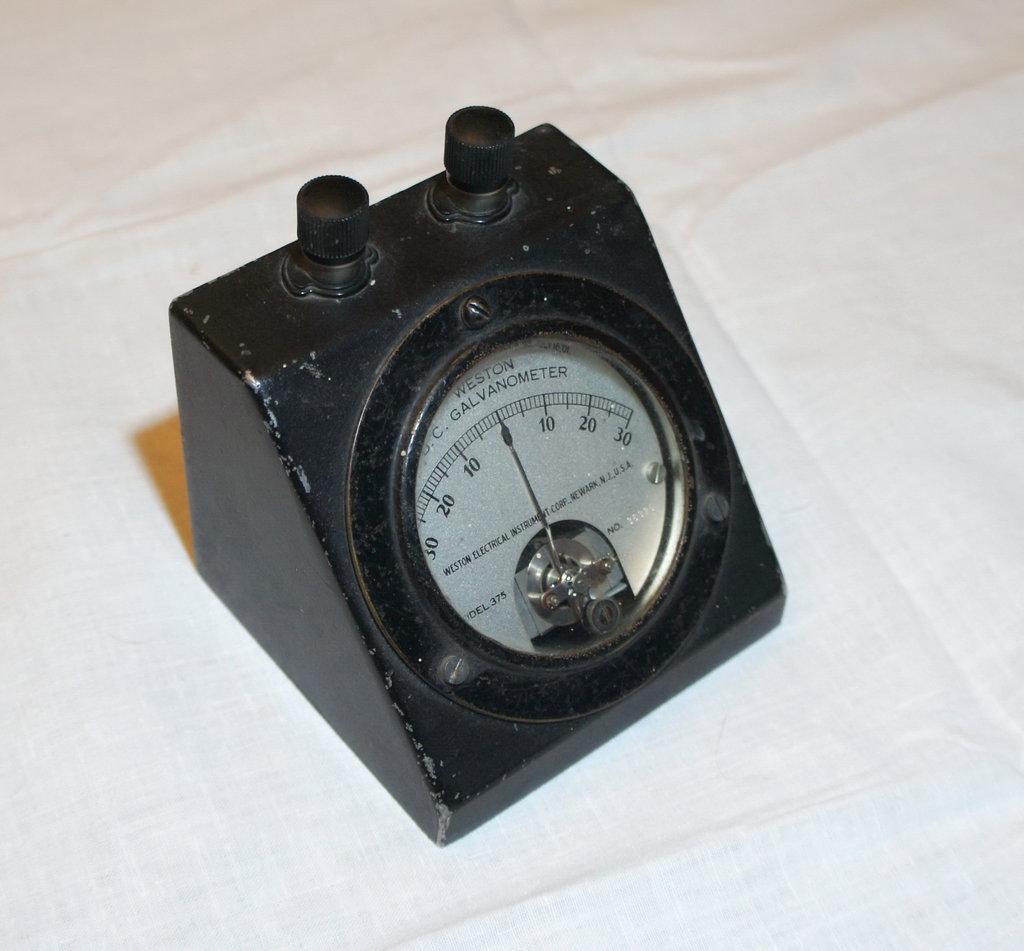

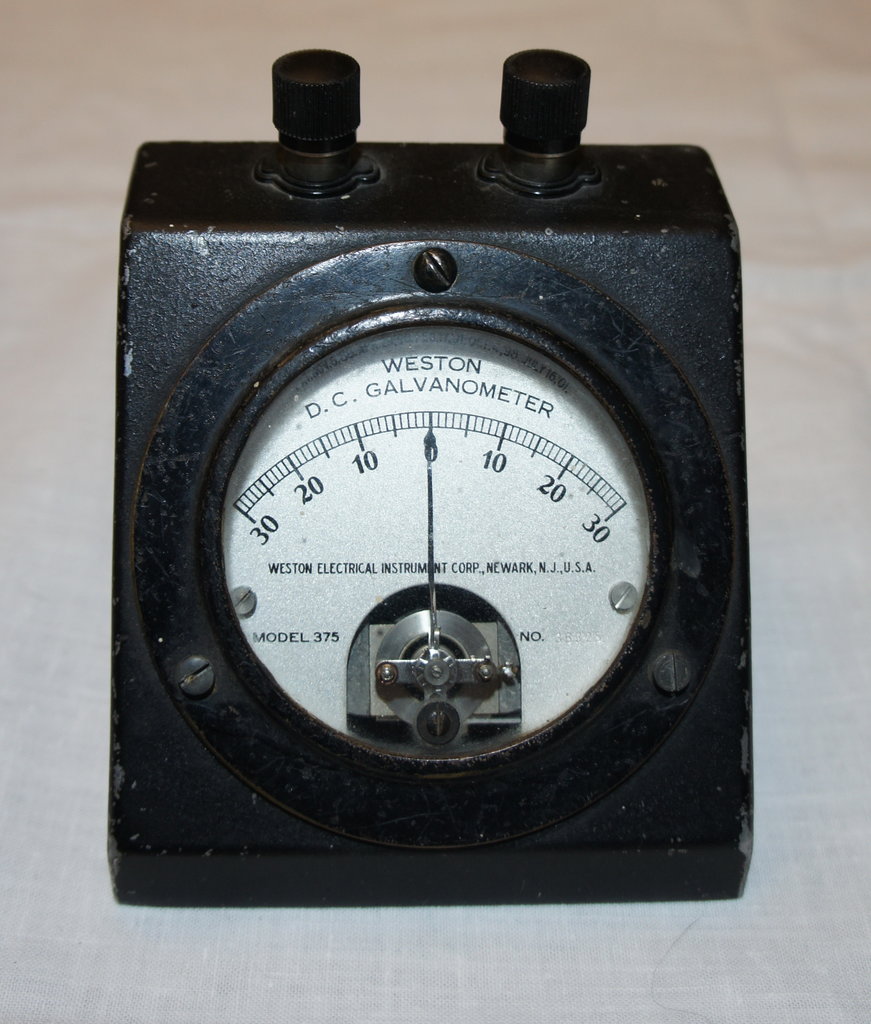

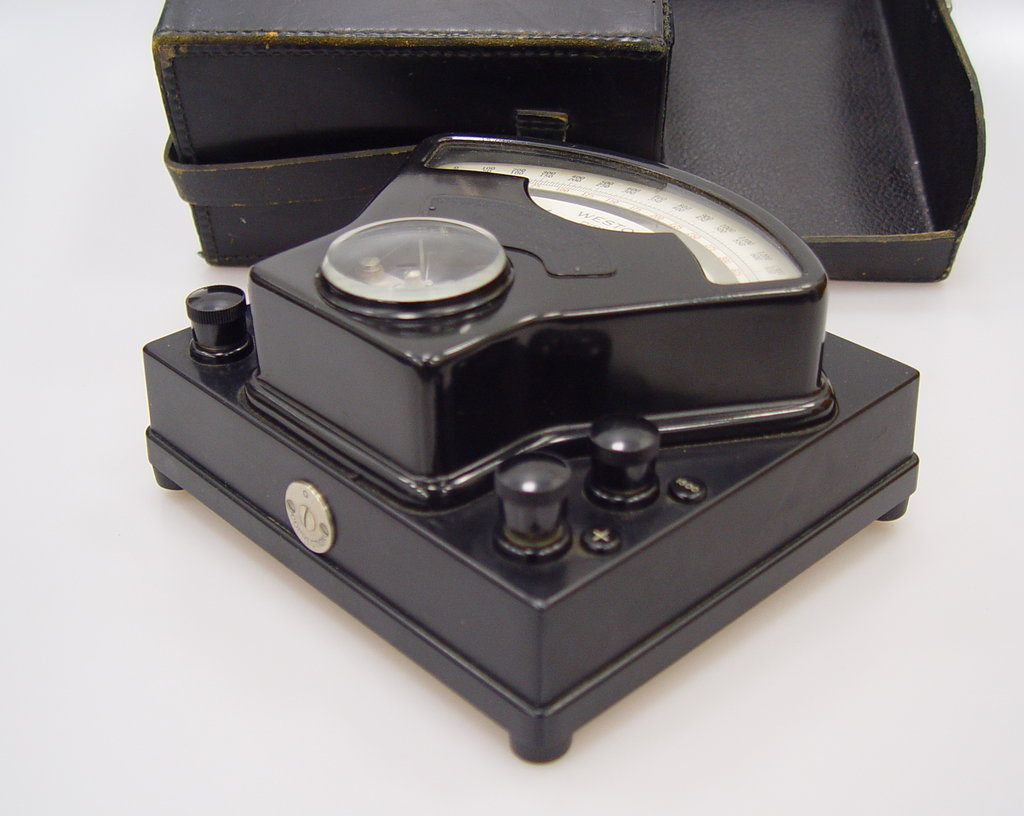

81. Weston Модель 375. Гальванометр постоянного тока

Юный техник · #89

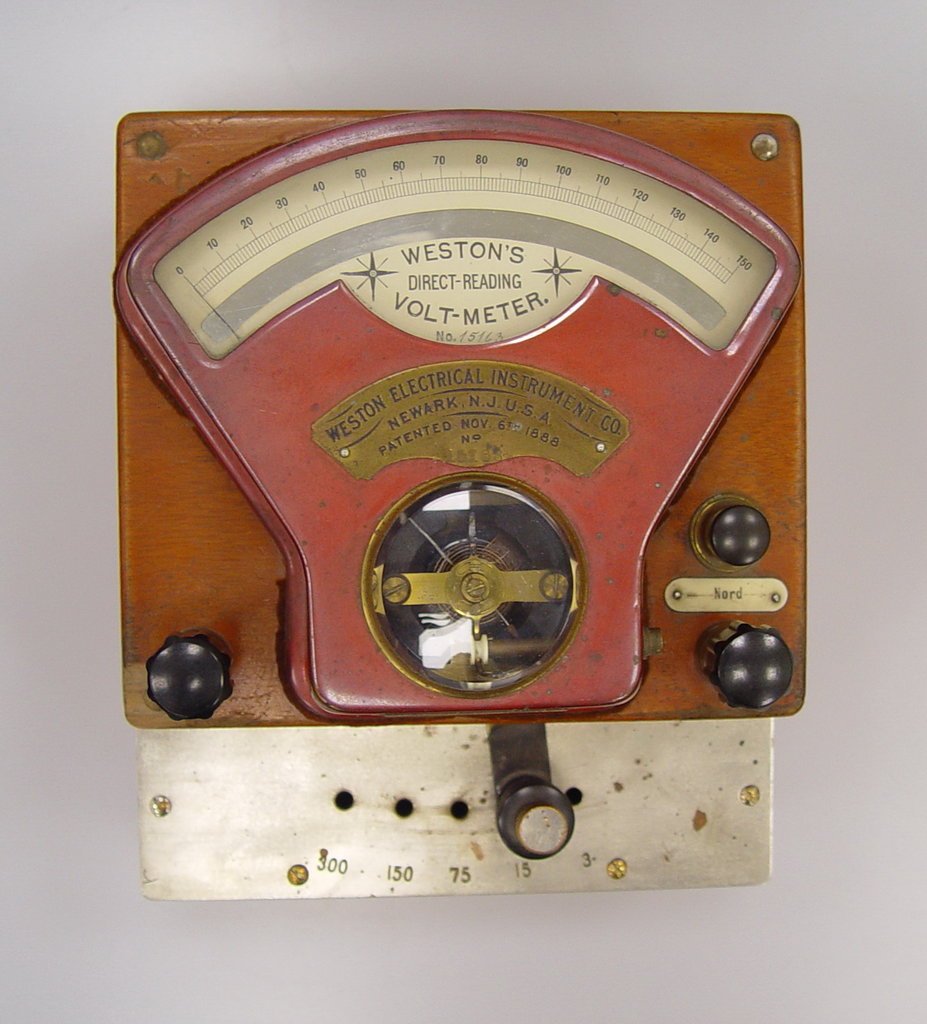

82. Многопредельный вольтметр постоянного тока Weston.

Работал в лаборатории Электрических Машин

#90

Логотипы иностранных производителей измерительной техники:

http://www.historische-messtechnik.de/h ... index.html

Юный техник · #91

Александр Хрисанов писал(а):Логотипы иностранных производителей измерительной техники:

http://www.historische-messtechnik.de/h ... index.html

Спасибо, хороший ресурс, часто им пользуюсь при идентификации. Но для прибора 79 там нет логотипа...

Пентатоник · #92

Юный техник писал(а):59. Амперметр учебный. Завод Конструктор, Ленинград, 1938

Почему-то амперметры из этого набора попадаются довольно часто, а вольтметра не встречал

Вот вольтметр. Он установлен на аккумуляторе:

Юный техник · #93

Пентатоник писал(а):
Юный техник писал(а):59. Амперметр учебный. Завод Конструктор, Ленинград, 1938

Почему-то амперметры из этого набора попадаются довольно часто, а вольтметра не встречал
Вот вольтметр. Он установлен на аккумуляторе:

Значит не врут в инструкции, значит попадётся...

Юный техник · #94

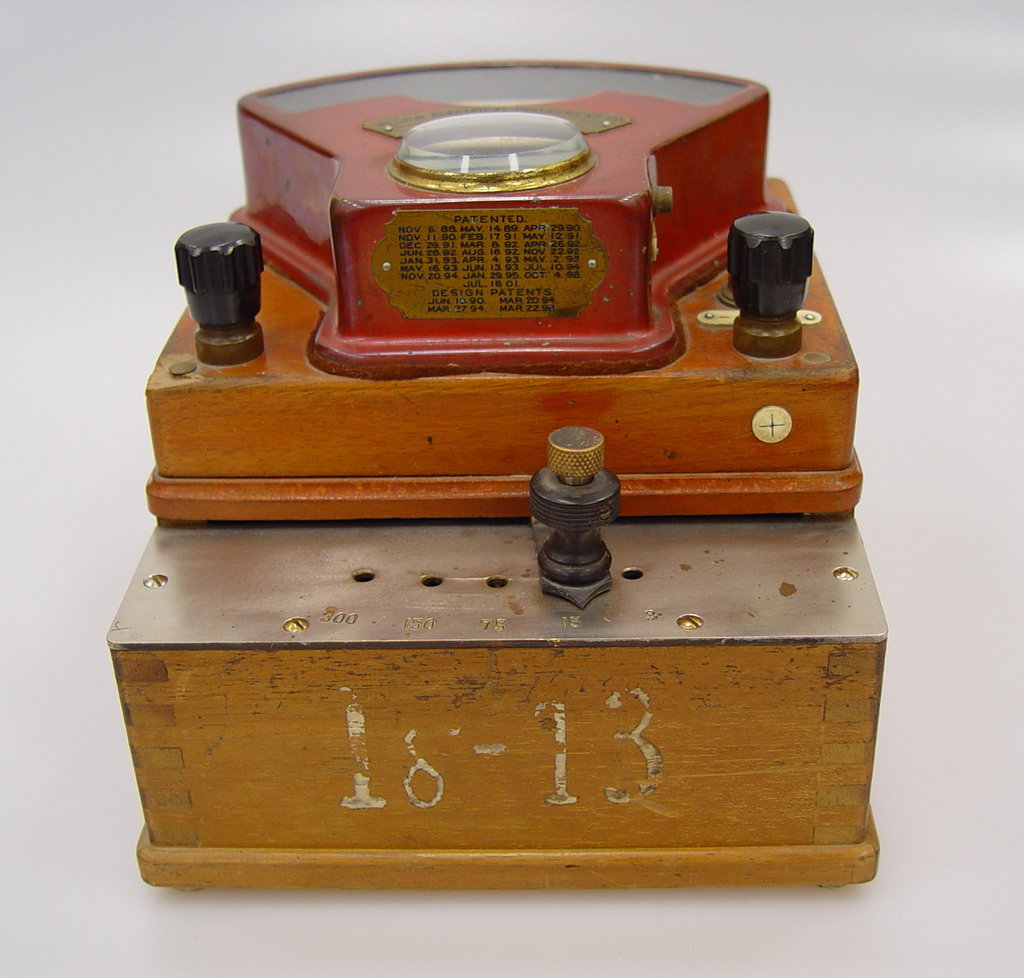

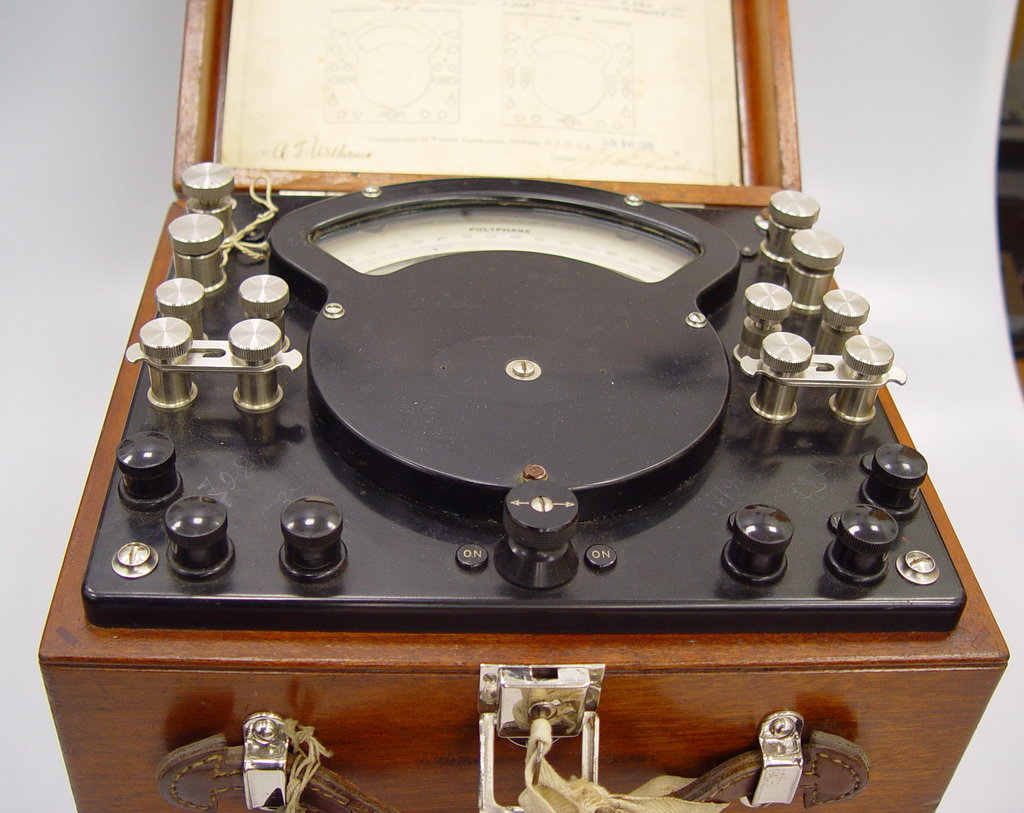

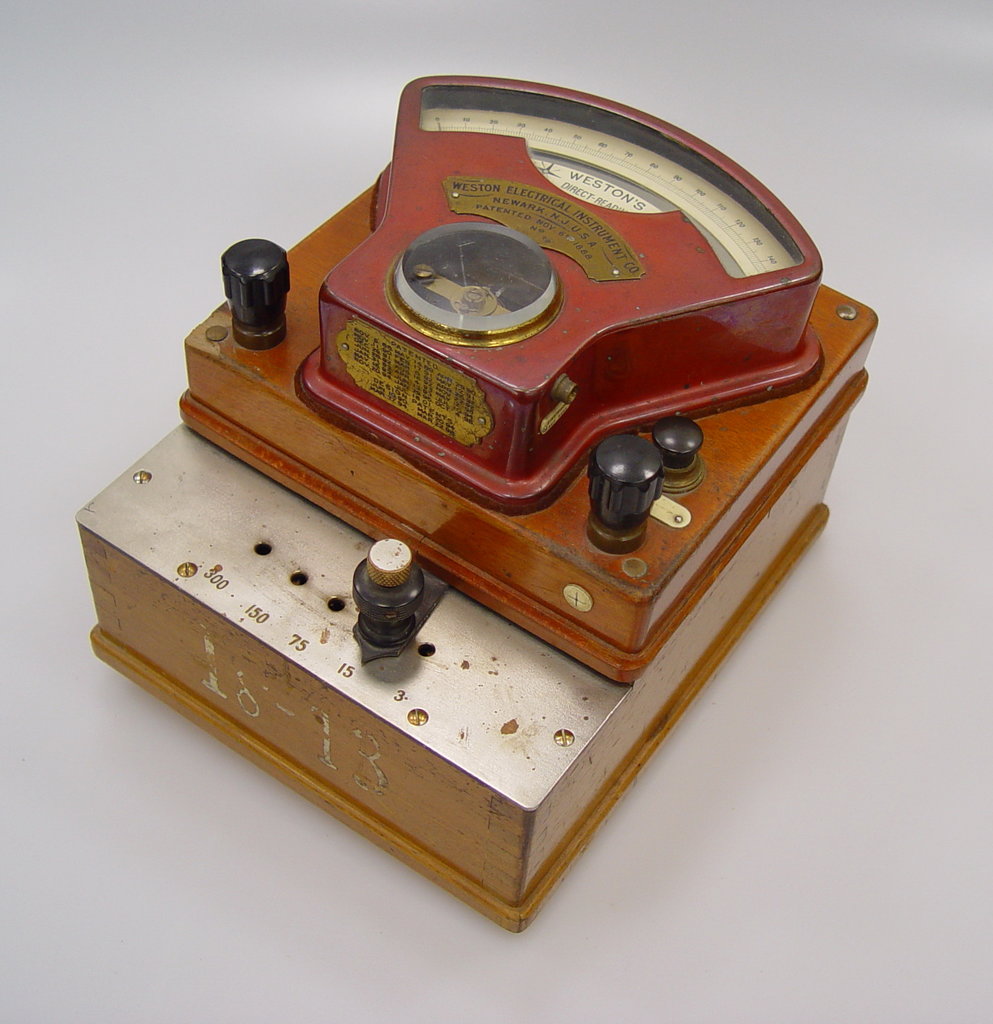

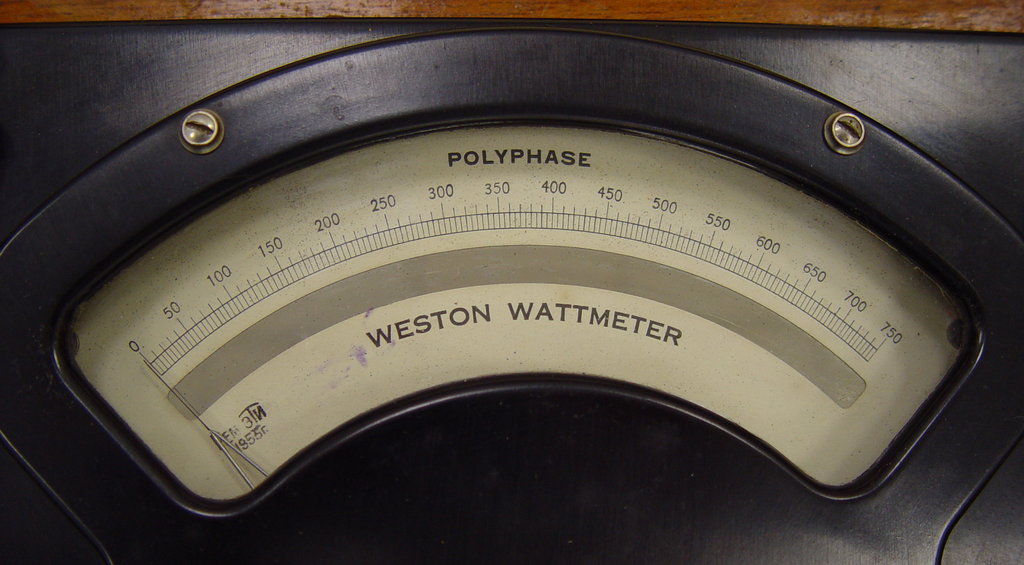

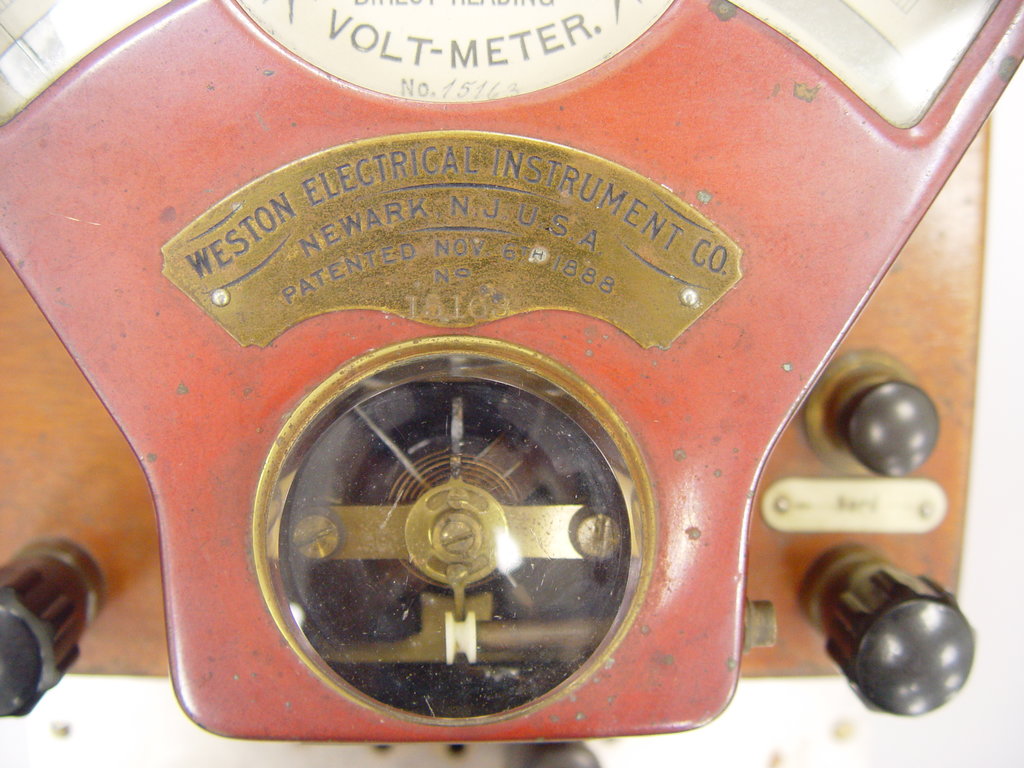

83. Weston Model 329. Многофазный ваттметр, 1916 г.

Использовался на каф. Электрических Машин. На шкале штамп ремонта в ЭТИ (ЛЭТИ т.е.) в 1955

#95

Юный техник писал(а):Про МЗ возможно Александр Николаевич тоже просветит...

МЗ и МЗП - это явно логотип предприятия, которое в 40-50-е годы занималось ремонтом измерительных приборов.
Но к сожалению у меня про это никакой документальной информации нет.

Юный техник · #96

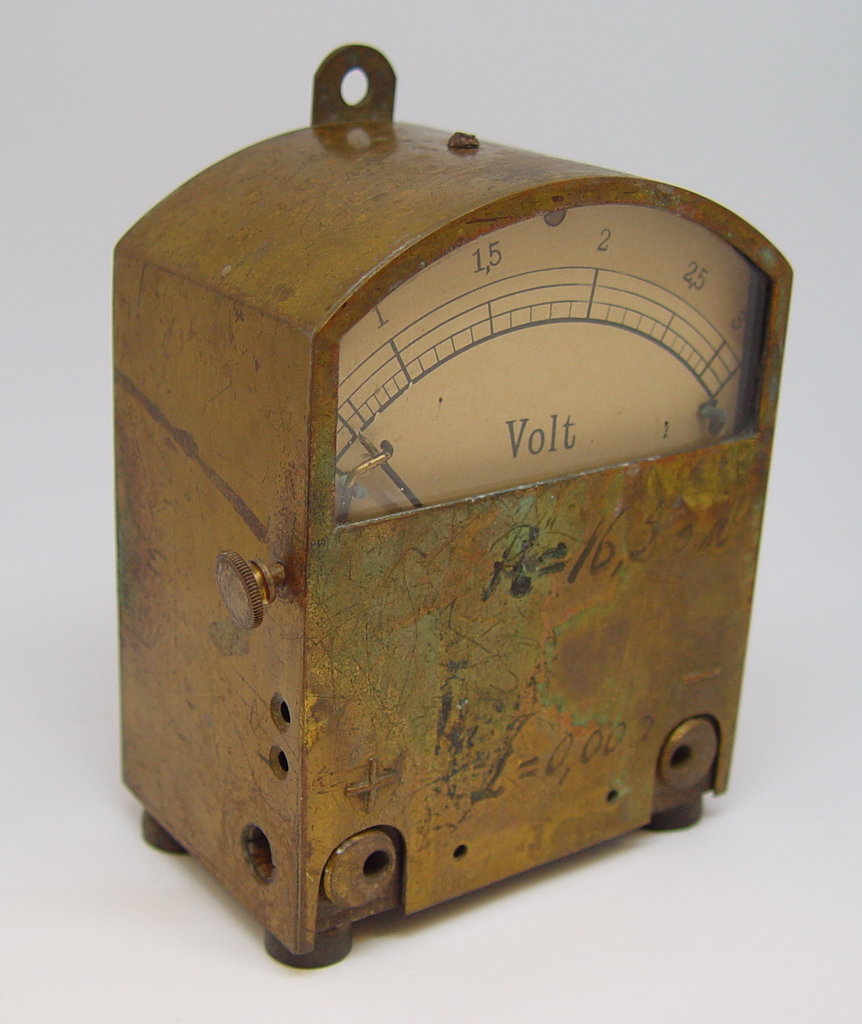

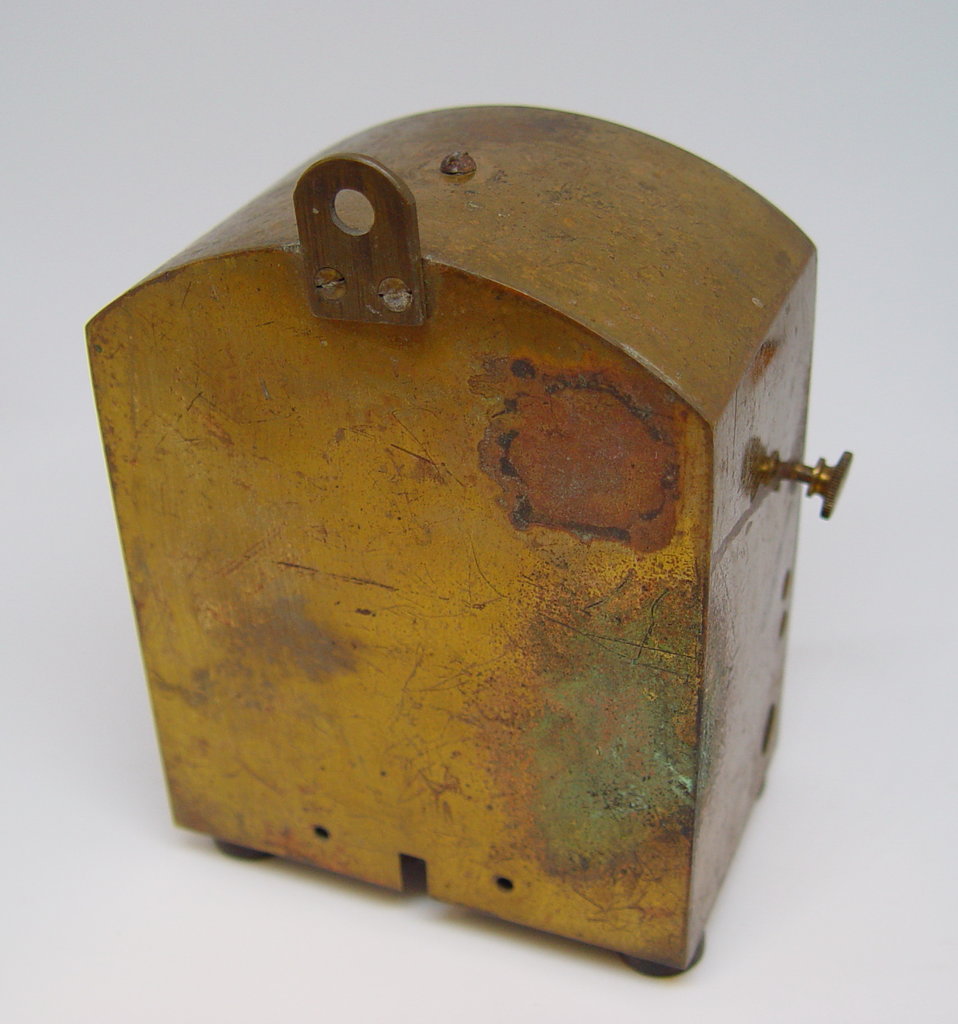

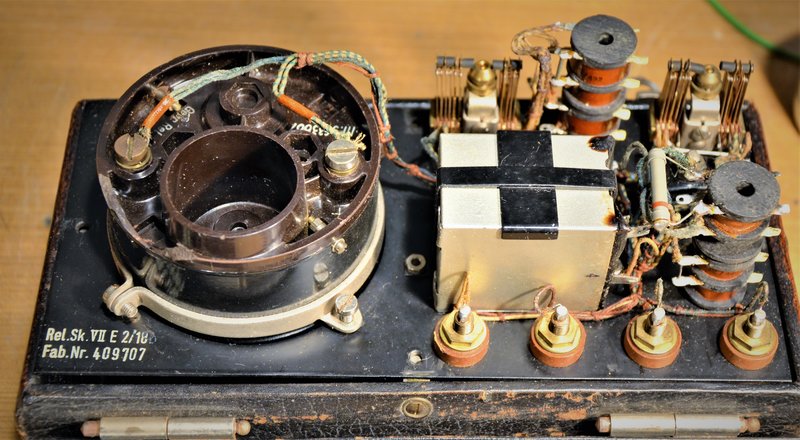

Для милливольтметра №74 сделаны более лучшие фото, изнутри и снаружи:

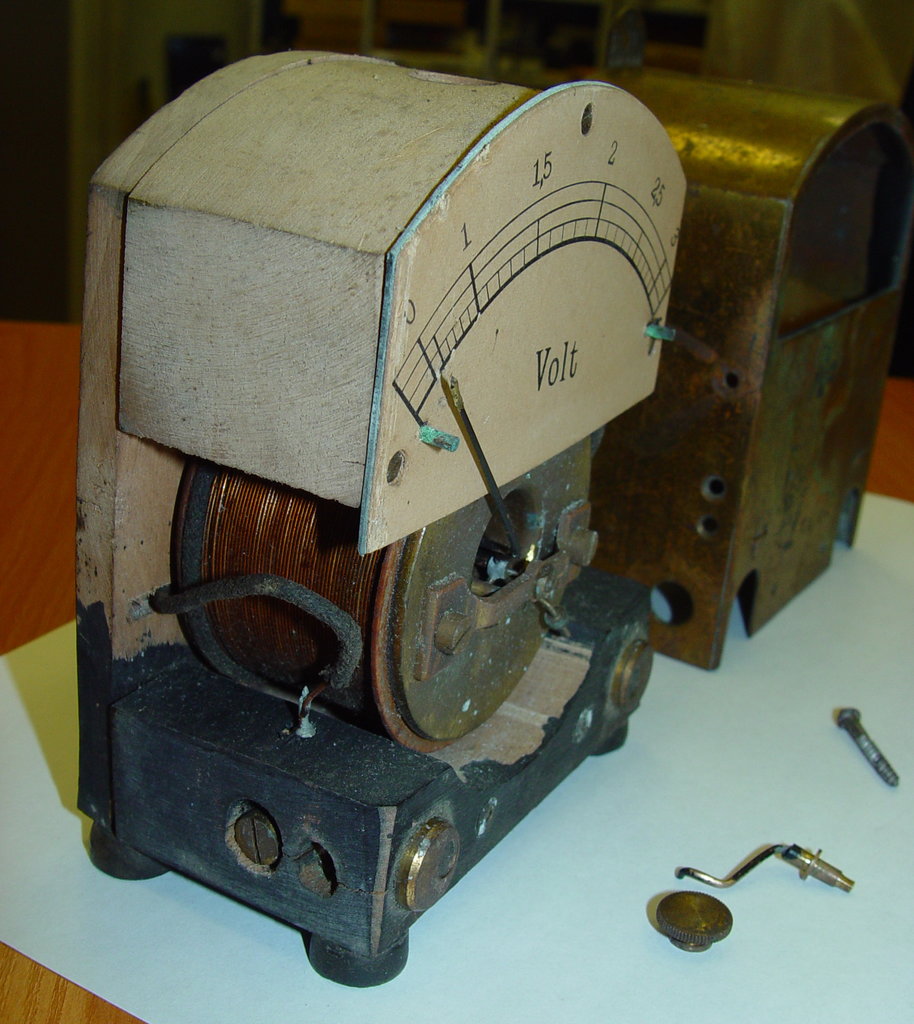

Внутри оказался очень интересной конструкции подстроечный резистор (фото 3, в правом нижнем углу)

tml1984 · #97

А где продолжение?

Юный техник · #98

tml1984 писал(а):А где продолжение?

На подходе... Время не выделить никак на дальнейшее фоторгафирование, а тем более приведение в минимальный порядок самих приборов - не хочется размещать плохие фото.

Но обязательно будет

Юный техник · #99

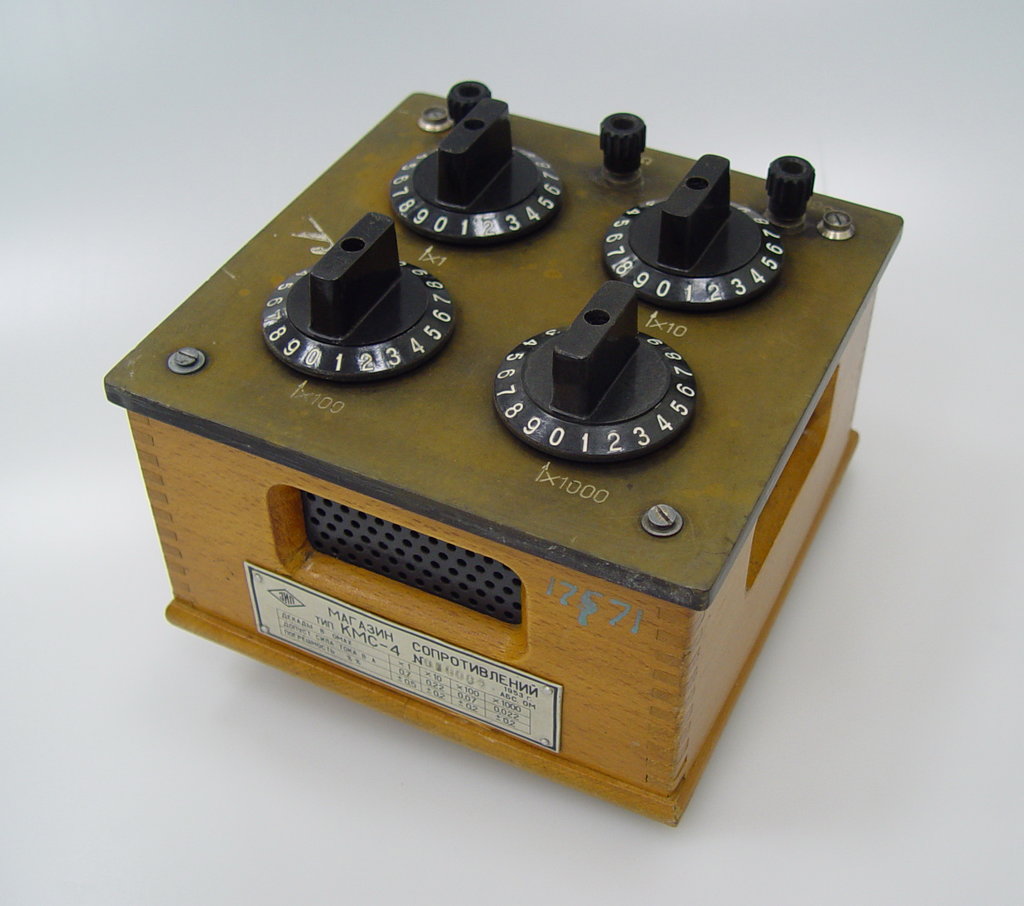

84. Магазин сопротивлений КМС-4. Завод измерительных приборов, 1953 г.
В 1984-м году был годен...

Юный техник · #100

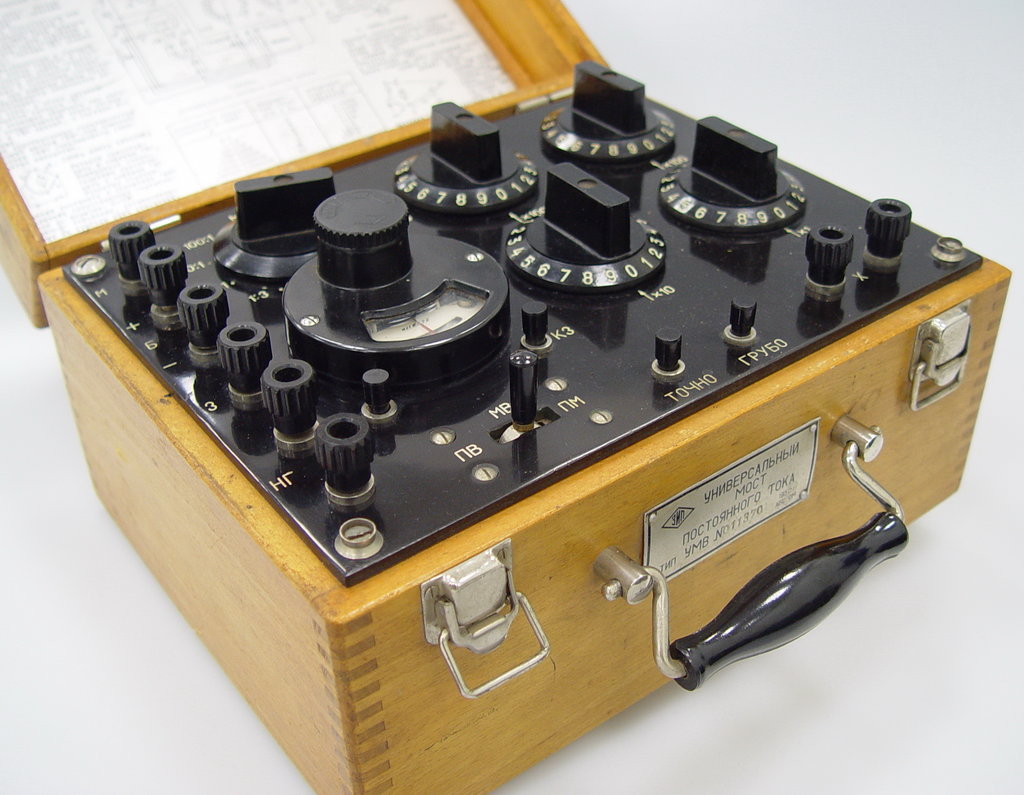

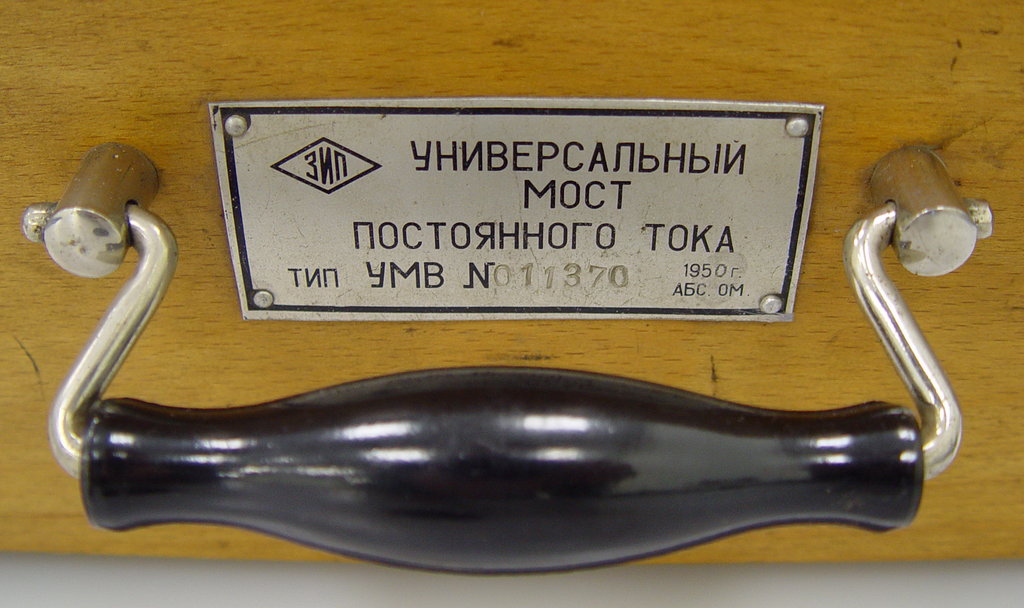

85. Универсальный мост постоянного тока УМВ. Завод измерительных приборов, 1950
