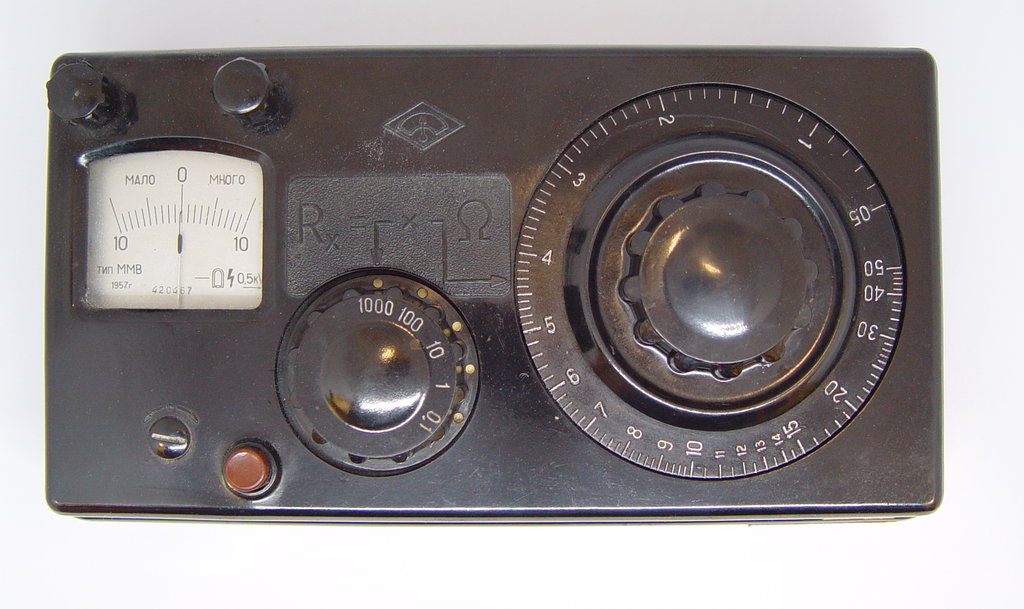

86. ММВ - малый мост Витстона. 1957 г.

[vitsserg]

86. ММВ - малый мост Витстона. 1957 г.

Знакомый прибор... У отца был такой, я им иногда пользовался в 70-е.

[Юный техник]

86. ММВ - малый мост Витстона. 1957 г.

Знакомый прибор... У отца был такой, я им иногда пользовался в 70-е.

Я этим тоже немного пользовался. Но потом он почему-то перестал работать на нужном мне диапазоне и стал просто экспонатом

[Юный техник]

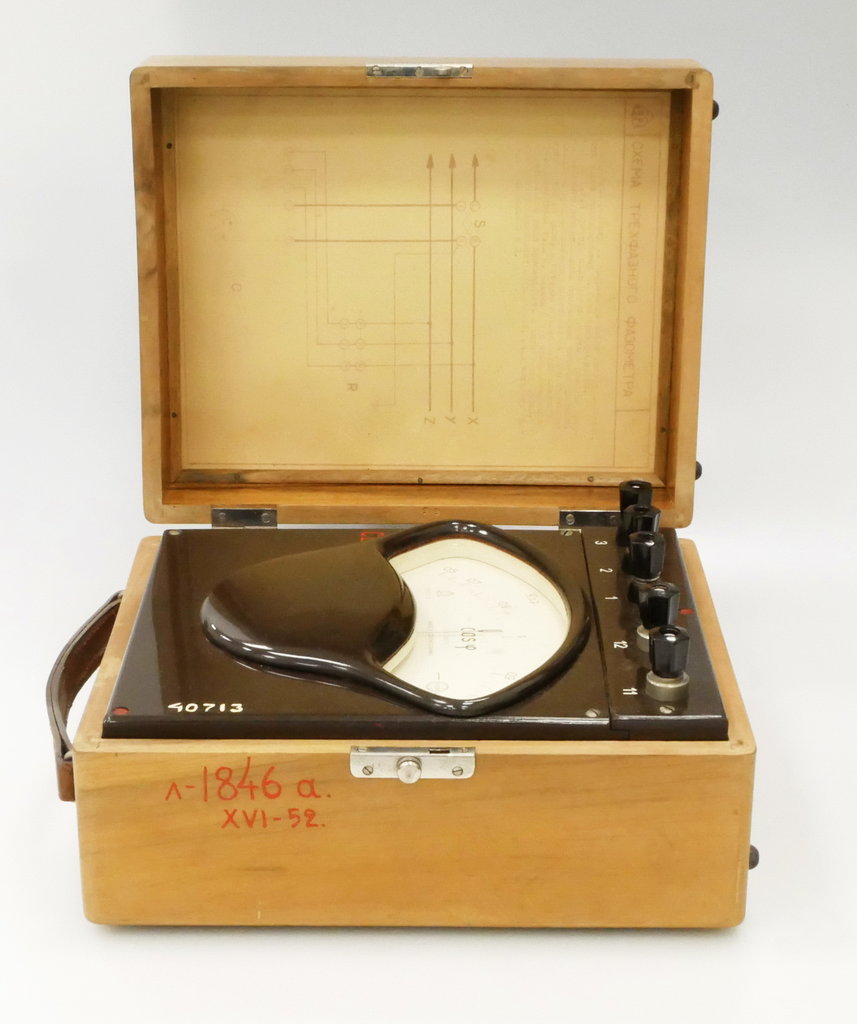

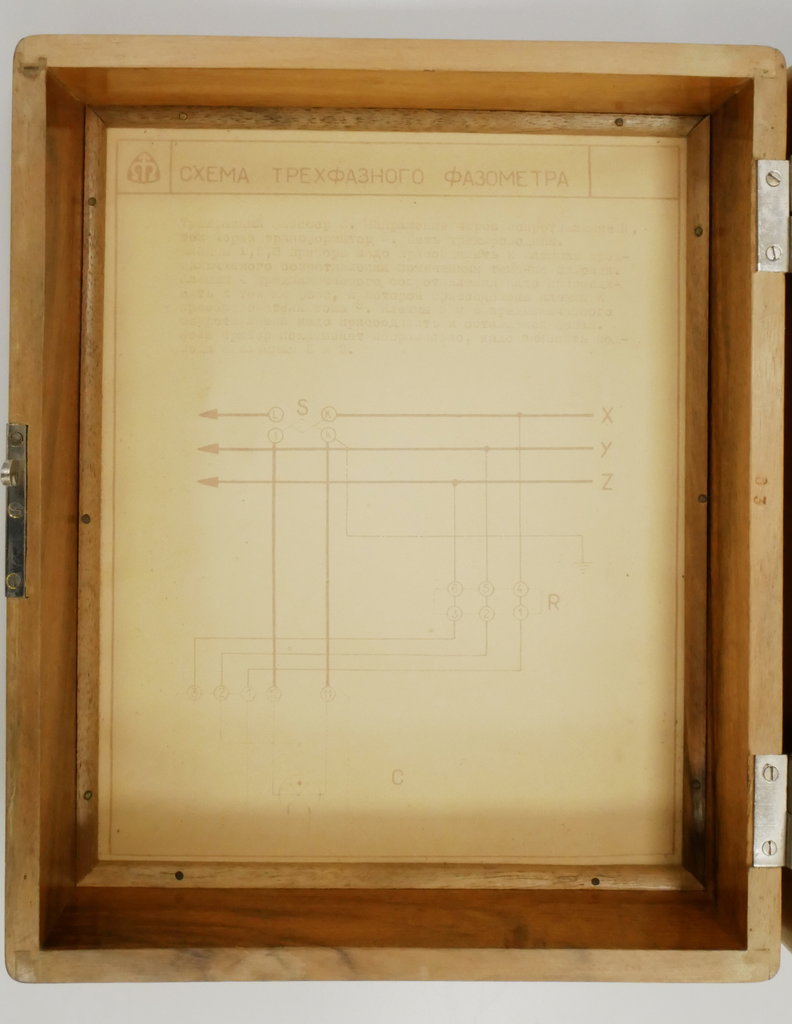

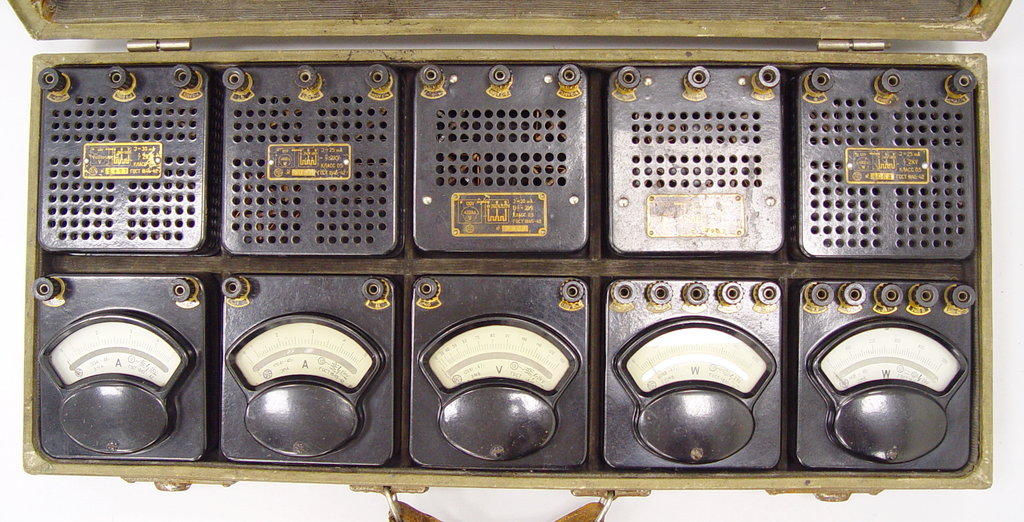

87. Комплект измерительных приборов для схемы Арона, Московский электромеханический завод, 1947г.

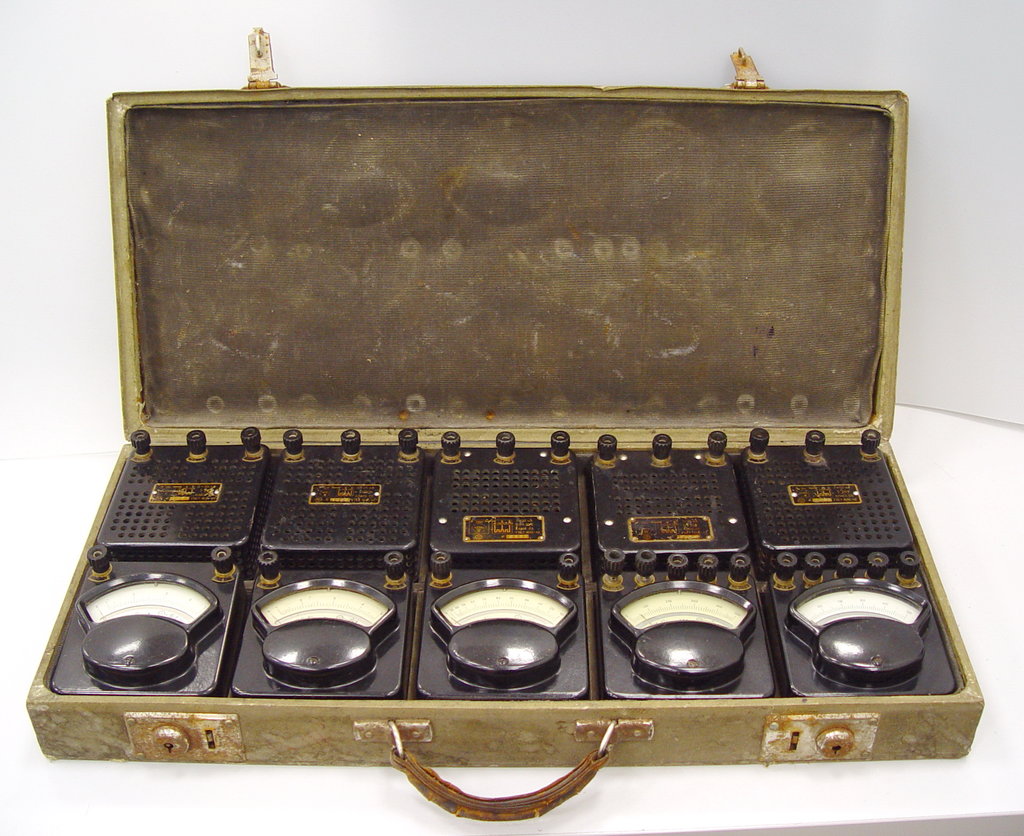

Чемодан появился в коллекции благодаря коллеге tml1984, за что ему ещё раз большое спасибо. Сам чемодан несколько пострадал в результате тушения пожара, но приборам ничего не сделалось.
В комплекте два ваттметра, два амперметра, вольтметр и добавочные сопротивления. Назначение - измерение мощности, активной и реактивной, в цепях переменного тока.

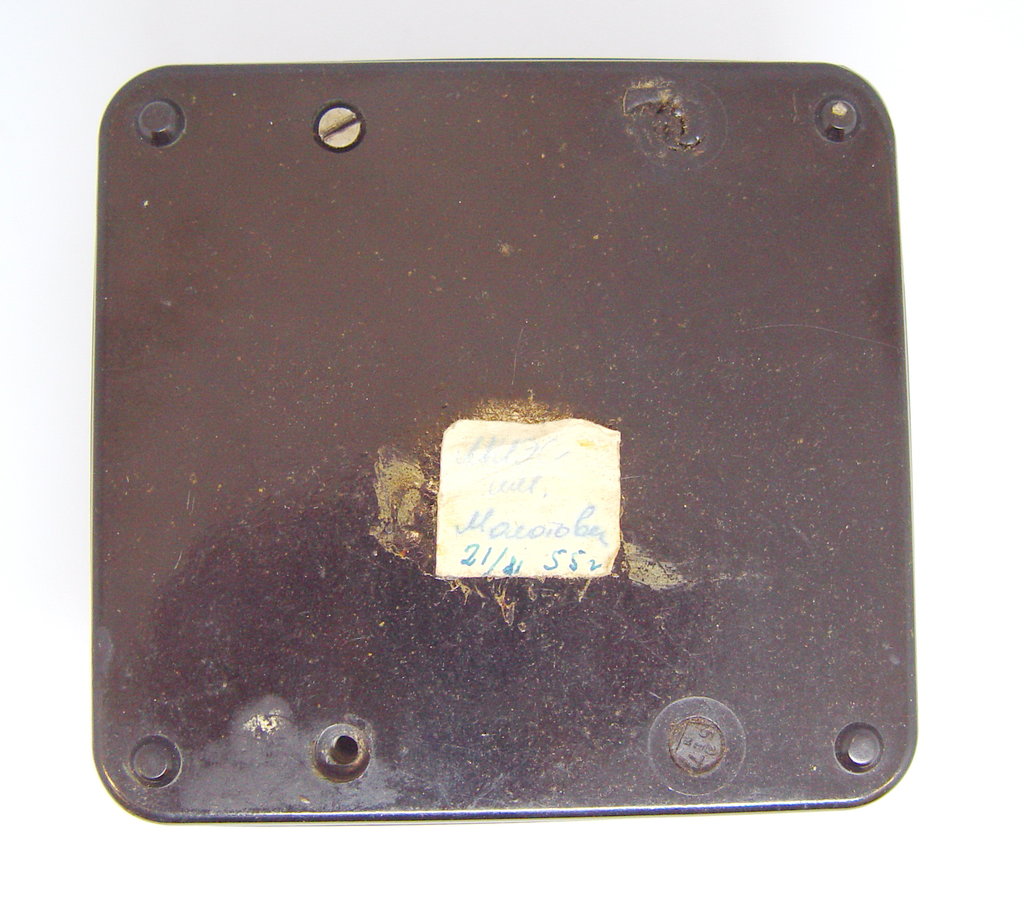

На приборах приклеены бумажки, на которых написано "МИЭС им. Молотова, 55г." Что такое МИЭС, Гугль не знает

[vitsserg]

Юный техник
Посмотрите ЛС.

[Юный техник]

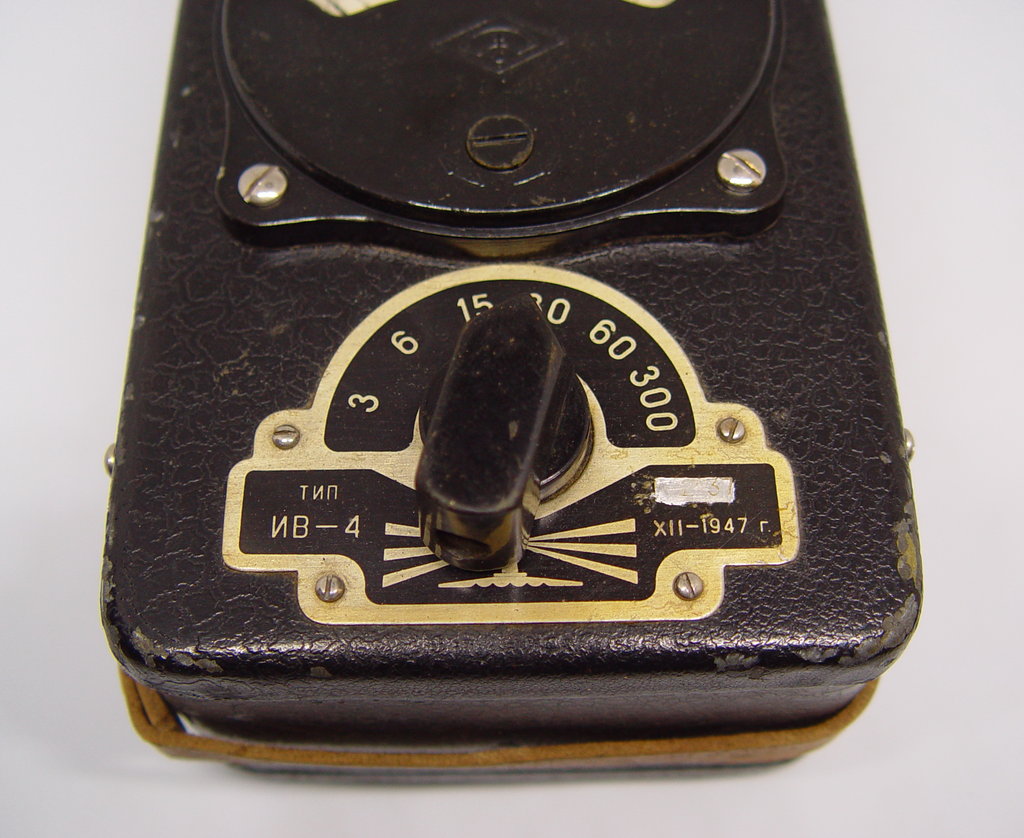

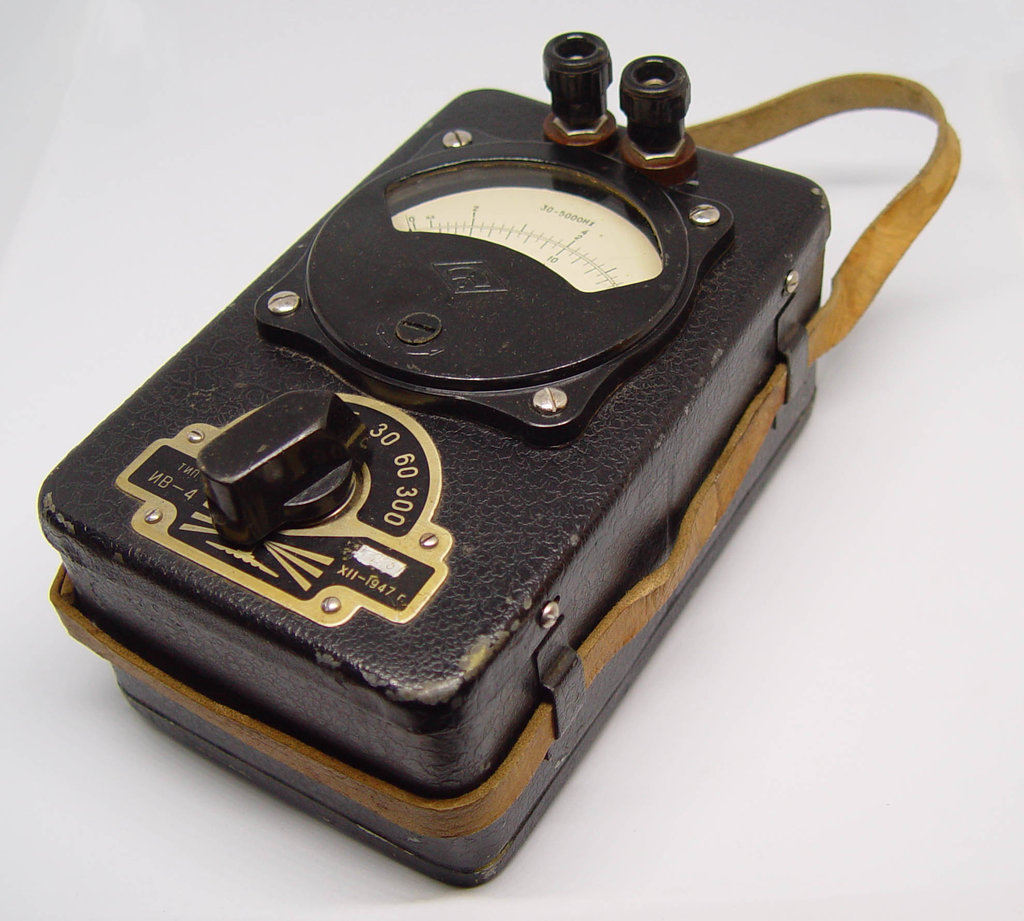

88. Измеритель выхода ИВ-4. 1947 г. Завод им. М.В. Фрунзе, Н. Новгород, завод п-я В-8201.

В справочнике на сайте написано, что выпуск с 1959г, однако в сети попадаются с 53-го, но встречал только Минского радиозавода.

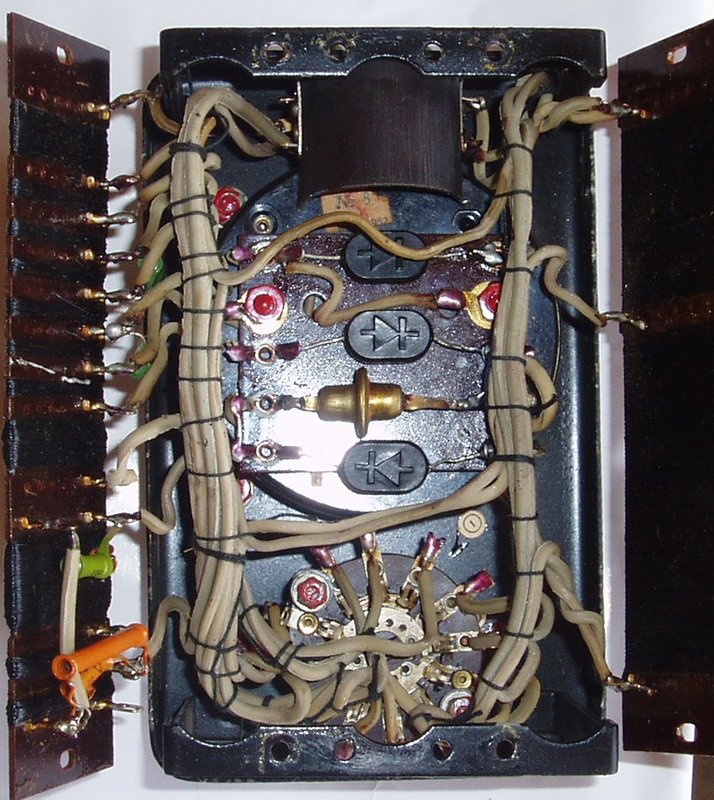

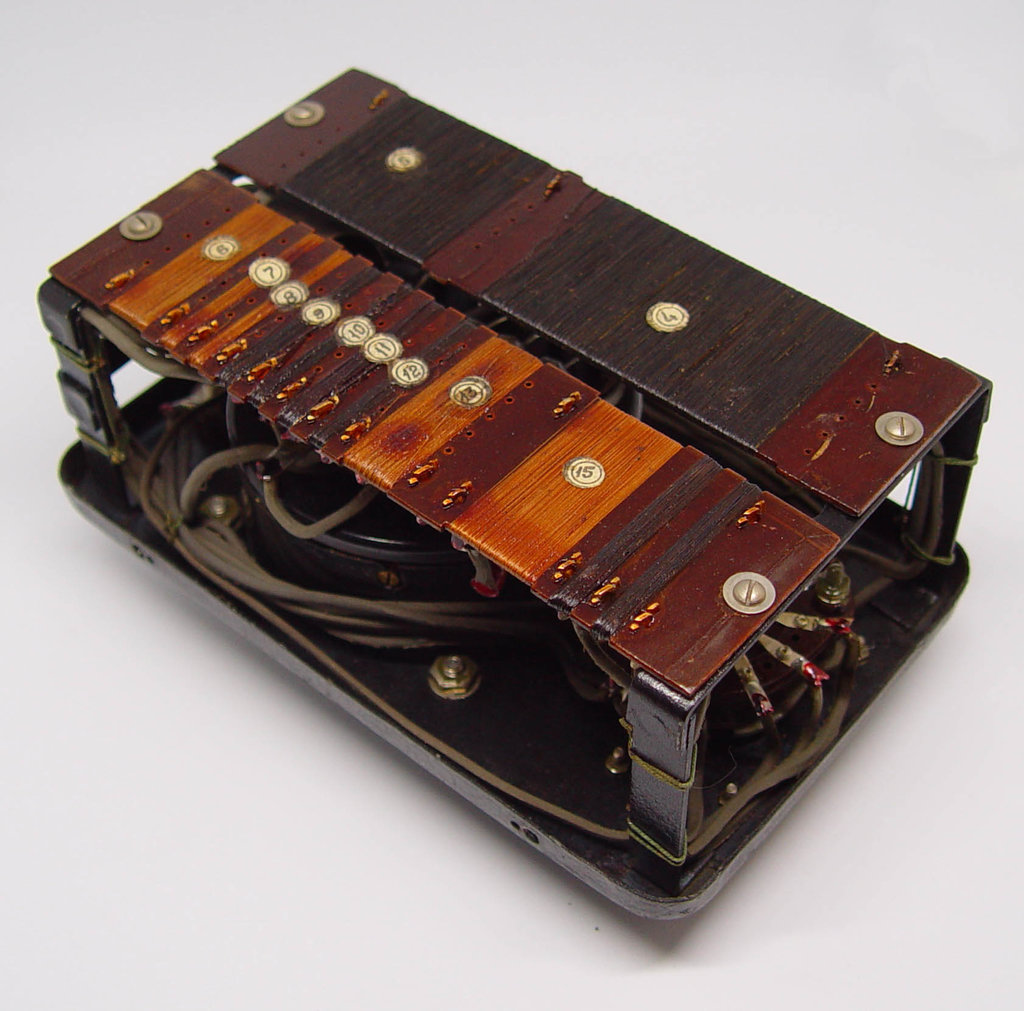

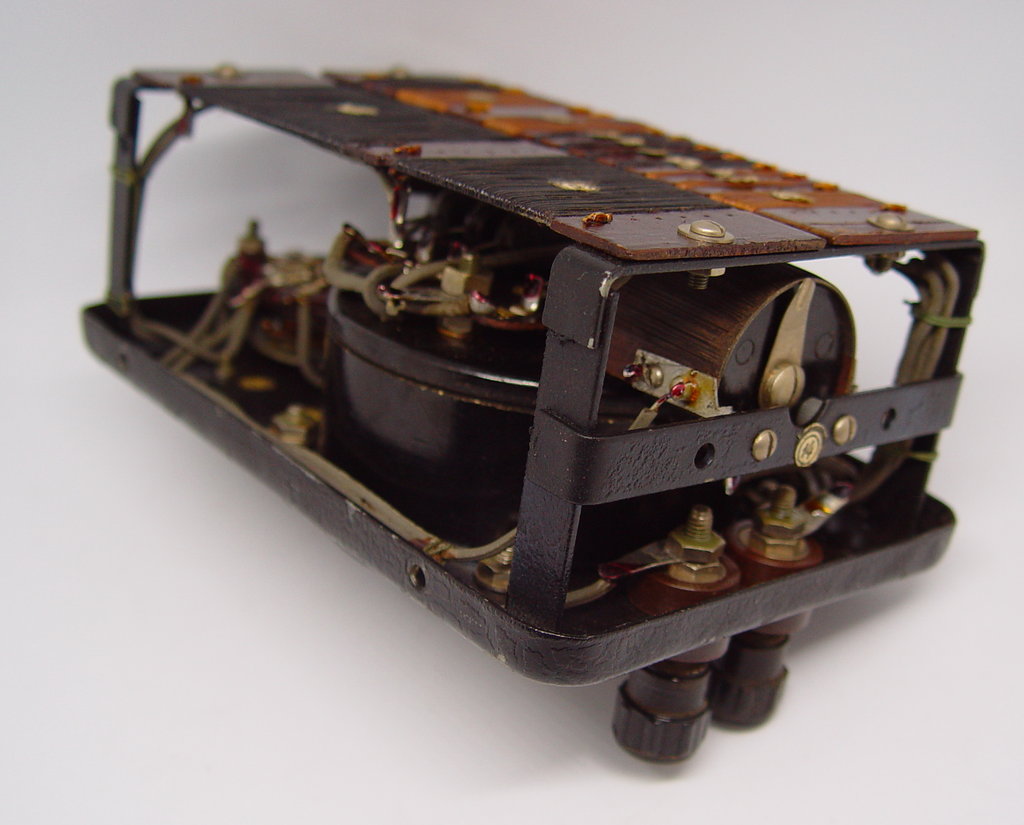

Очень аккуратная сборка, все основные элементы пронумерованы наклейками, также как в приборе того же завода, что здесь под №50.

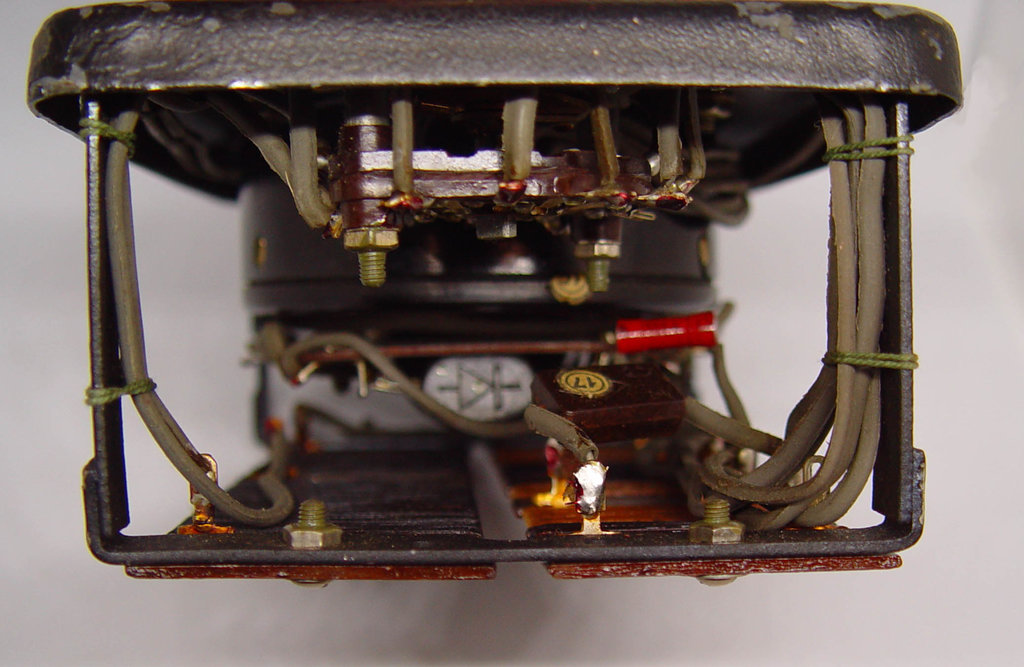

В приборе использованы диоды (?), но что за тип, разобрать не удалось. Читается как 34-3

[Петр Васильевич]

В моём измерителе выхода тоже, не опознанные мною диоды. Причём три "родных" и один другого типа, заменённый, судя по всему, при ремонте.

[3462]

В приборе использованы диоды (?), но что за тип, разобрать не удалось. Читается как 34-3

Если прочесть как ЗЧ-3, то попадете на купроксы http://www.155la3.ru/zch3.htm
Все ЗЧ делали на заводе им. Фрунзе в г.Горький.
До войны измерители выхода приемников выпускали там же: индикатор выхода, детекторный вольтметр ИВ-3.
После войны: ИВ-4 на заводе им. Фрунзе; ИВ-4, ИВП-3, В3-10А на заводе им. Молотова в Минске.

В моём измерителе выхода тоже, не опознанные мною диоды. Причём три "родных" и один другого типа, заменённый, судя по всему, при ремонте.

Маркировка типа с противоположной стороны.
Кстати, в измерителях выхода также применяли цвитекторы ВЧ-1 (ВысокоЧастотный) того же завода.
"Желтый" тоже купрокс http://www.155la3.ru/209vk1.htm

[Юный техник]

В моём измерителе выхода тоже, не опознанные мною диоды. Причём три "родных" и один другого типа, заменённый, судя по всему, при ремонте.

Я свой не стал разбирать до такой степени, но у меня они повёрнуты под другим углом, потому немного видно

Если прочесть как ЗЧ-3, то попадете на купроксы http://www.155la3.ru/zch3.htm
Все ЗЧ делали на заводе им. Фрунзе в г.Горький.
До войны измерители выхода приемников выпускали там же: индикатор выхода, детекторный вольтметр ИВ-3.
После войны: ИВ-4 на заводе им. Фрунзе; ИВ-4, ИВП-3, В3-10А на заводе им. Молотова в Минске.

Да, недостаточно тщательно искал.

[Петр Васильевич]

В приборе использованы диоды (?), но что за тип, разобрать не удалось. Читается как 34-3

Если прочесть как ЗЧ-3, то попадете на купроксы http://www.155la3.ru/zch3.htm
Все ЗЧ делали на заводе им. Фрунзе в г.Горький.
До войны измерители выхода приемников выпускали там же: индикатор выхода, детекторный вольтметр ИВ-3.
После войны: ИВ-4 на заводе им. Фрунзе; ИВ-4, ИВП-3, В3-10А на заводе им. Молотова в Минске.

В моём измерителе выхода тоже, не опознанные мною диоды. Причём три "родных" и один другого типа, заменённый, судя по всему, при ремонте.

Маркировка типа с противоположной стороны.
Кстати, в измерителях выхода также применяли цвитекторы ВЧ-1 (ВысокоЧастотный) того же завода.
"Желтый" тоже купрокс http://www.155la3.ru/209vk1.htm

Спасибо за информацию!

[Юный техник]

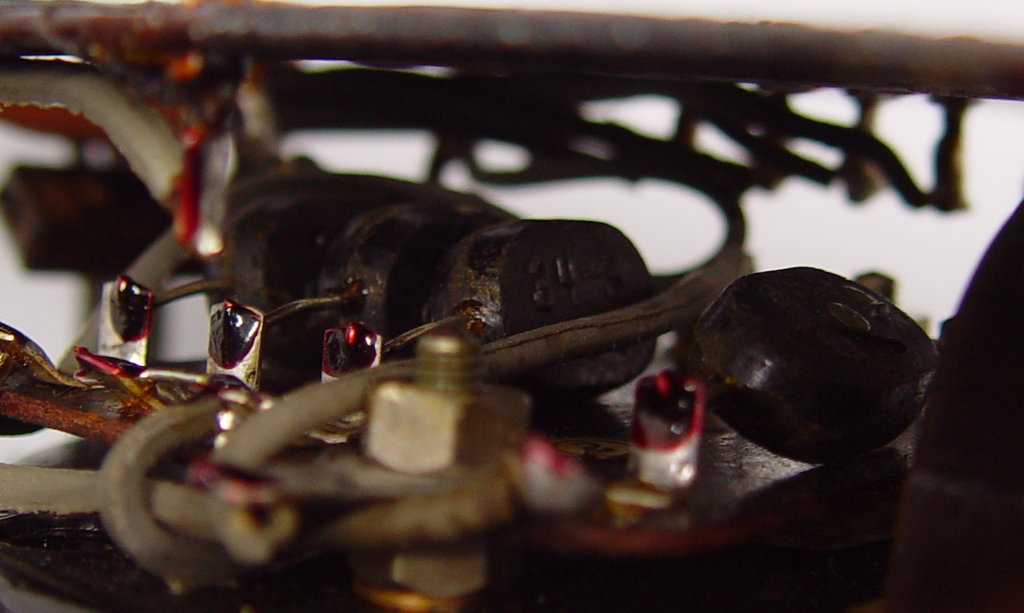

Вот фото с другого ракурса, откуда видно маркировку. Точки в кадр не попали, но может ещё раз разберу его...

[Юный техник]

Несколько приборов иностранной, но дружественной компании C.P. Goerz, Австрия, Вена
Вообще, компания немецкая, но Германское отделение в 1926 году слилось с другими компаниями и производило оптику (в итоге в составе Цейса).
Австрийское отделение временно избежало такой участи и производило приборы до конца 50-х, в том числе локализованные для СССР

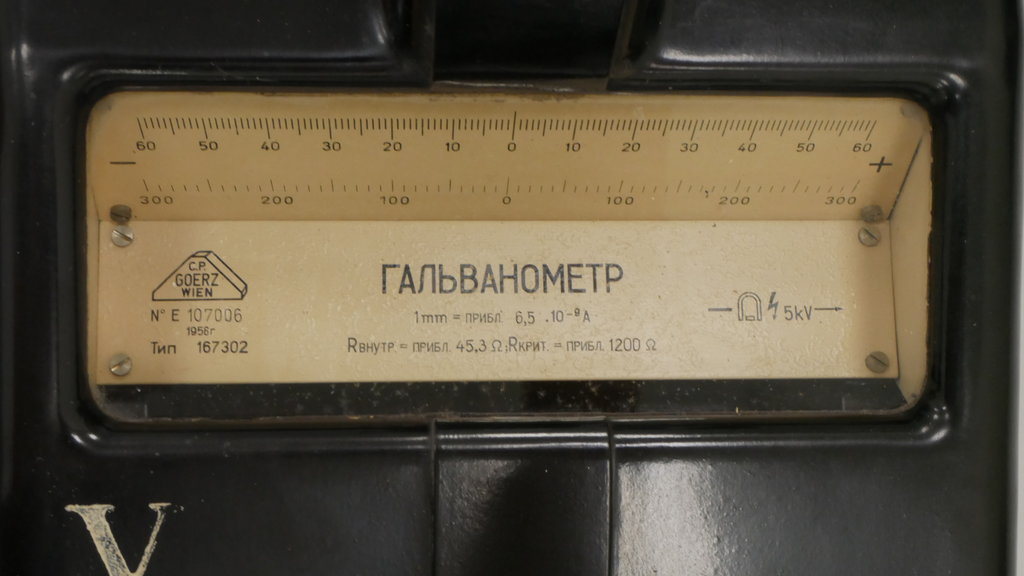

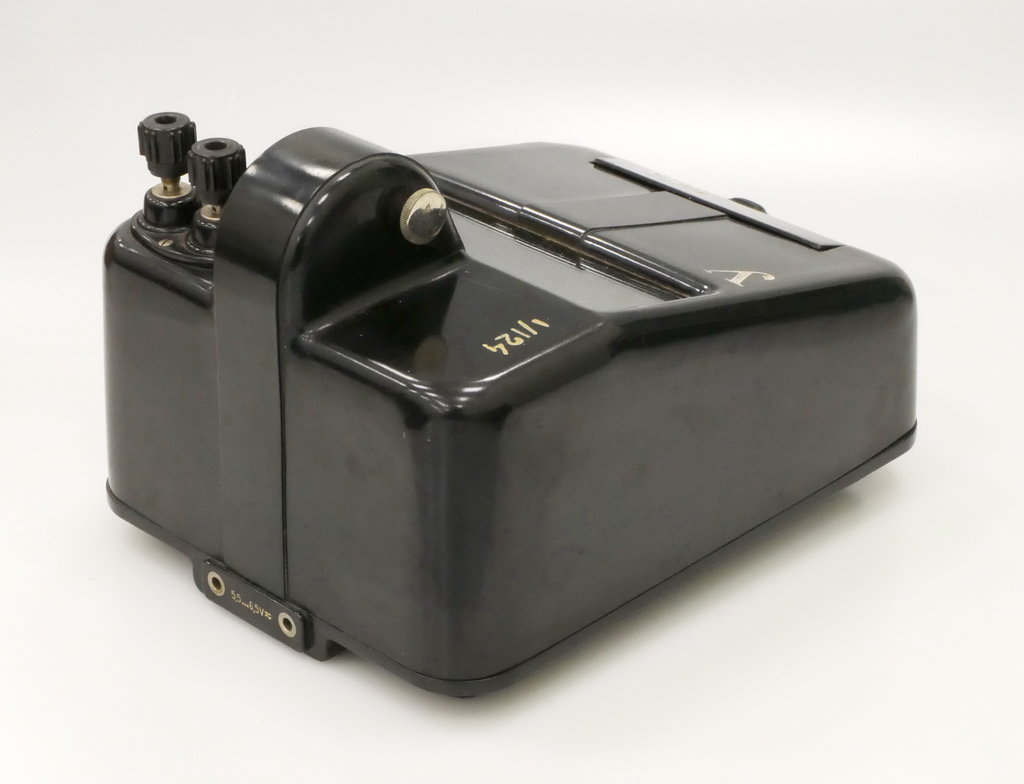

89. Гальванометр, тип 167302, 1956 г. Без стрелки - со световым указателем

Подарен заведующим кафедрой Метрологии и измерительной техники

[Юный техник]

90. ВольтАмперОмметр, или универсальный прибор Universal 1, тип 126201. По данным РМ выпускался с 1951 по 1956 г.
Локализован для СССР. Питание от батарейки 1,5В, вероятно типа А332

Прибор подарен коллегой Vitsserg. Спасибо за бережное использование и хранение

[Юный техник]

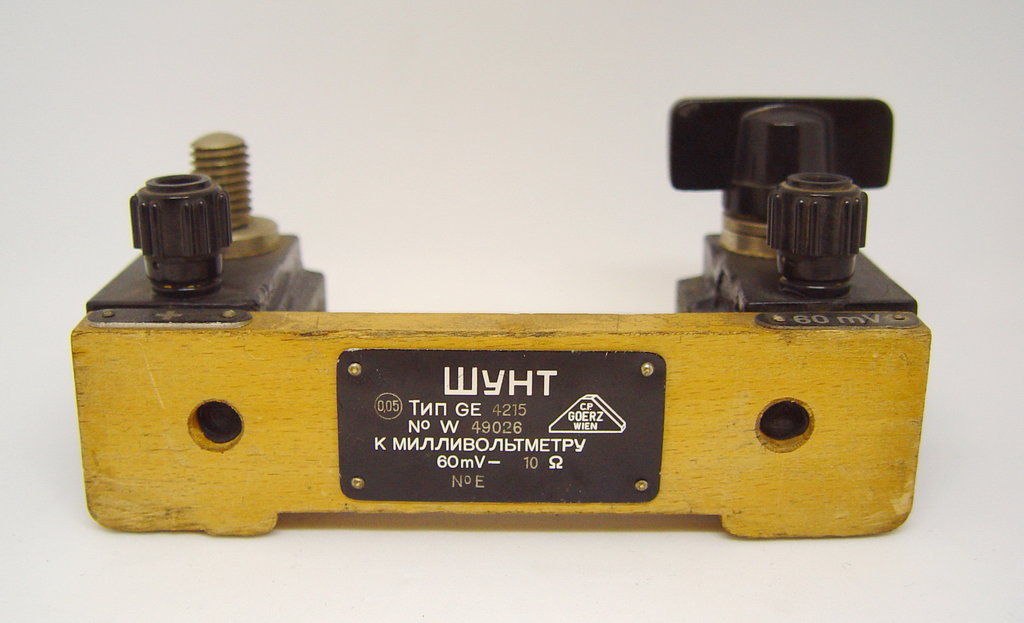

91. Шунт к милливольтметру. Тип GE4215. 60мВ







Утрачен один "барашек"

[Юный техник]

Прибор ещё одной иностранной, но дружественной фирмы

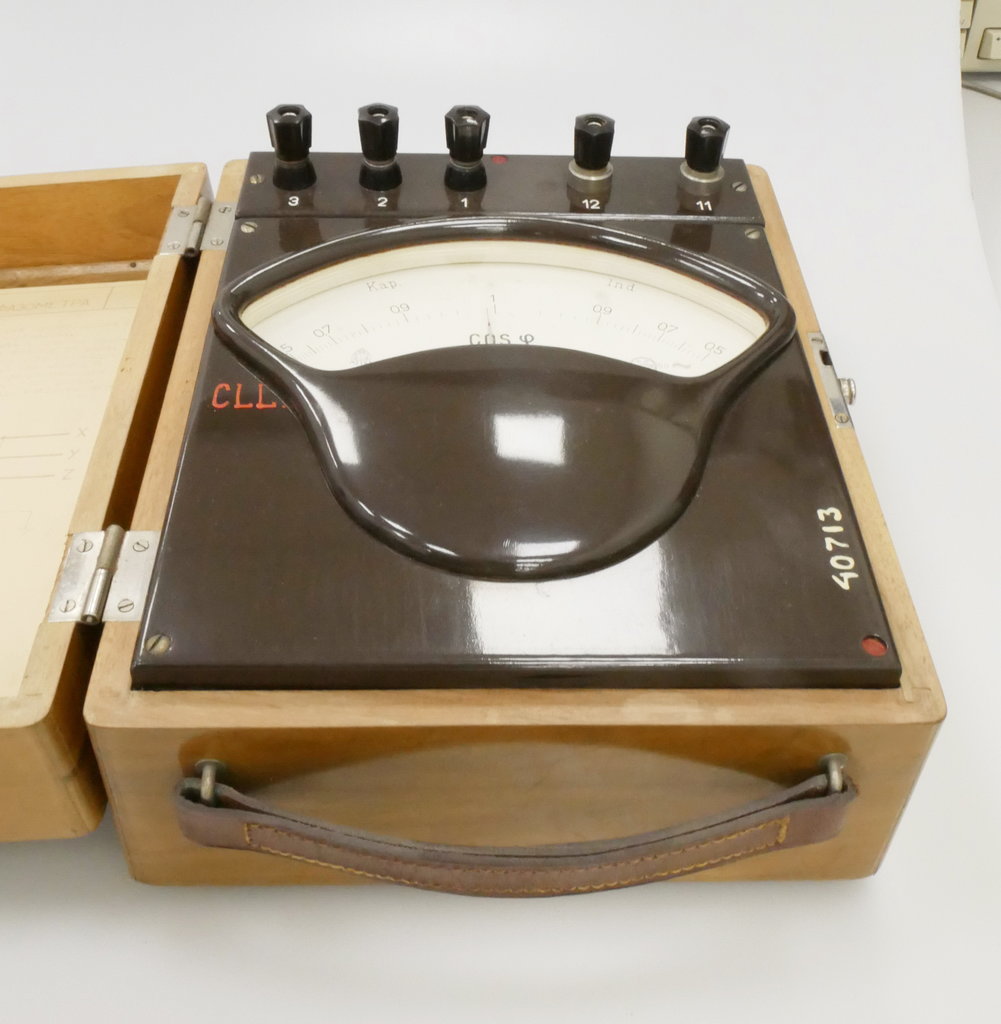

92. Фазометр, Metra Blansko. Вероятно 50-е годы. Показывает тип нагрузки - индуктивная или ёмкостная.
Компания основана в 1911г и существует до сих пор, не изменив сферу деятельности. Встречаются приборы её производства сравнительно часто, поскольку официально поставлялись в СССР. И даже есть легенда, что в 1964 производство тайно посетил С.П. Королёв, поскольку компания производила приборы и для космической отрасли.

Прибор работал на кафедре Метрологии и измерительной техники в качестве элемента лабораторки.

[Юный техник]

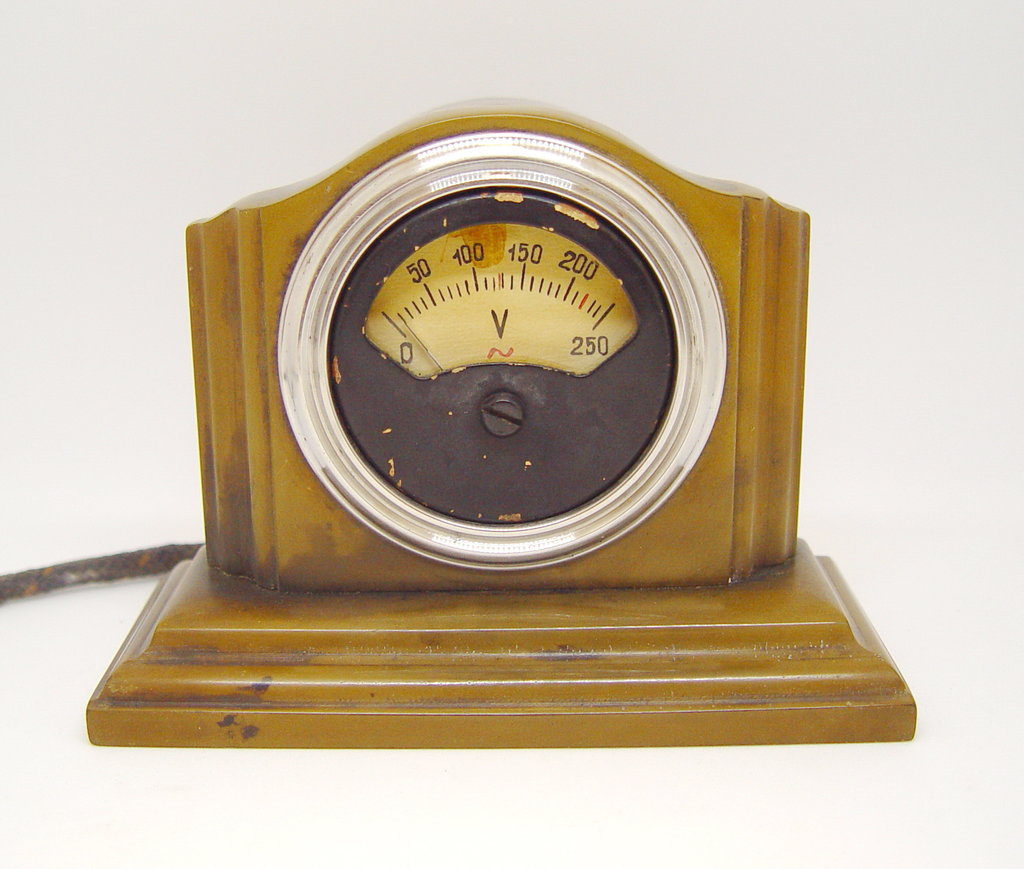

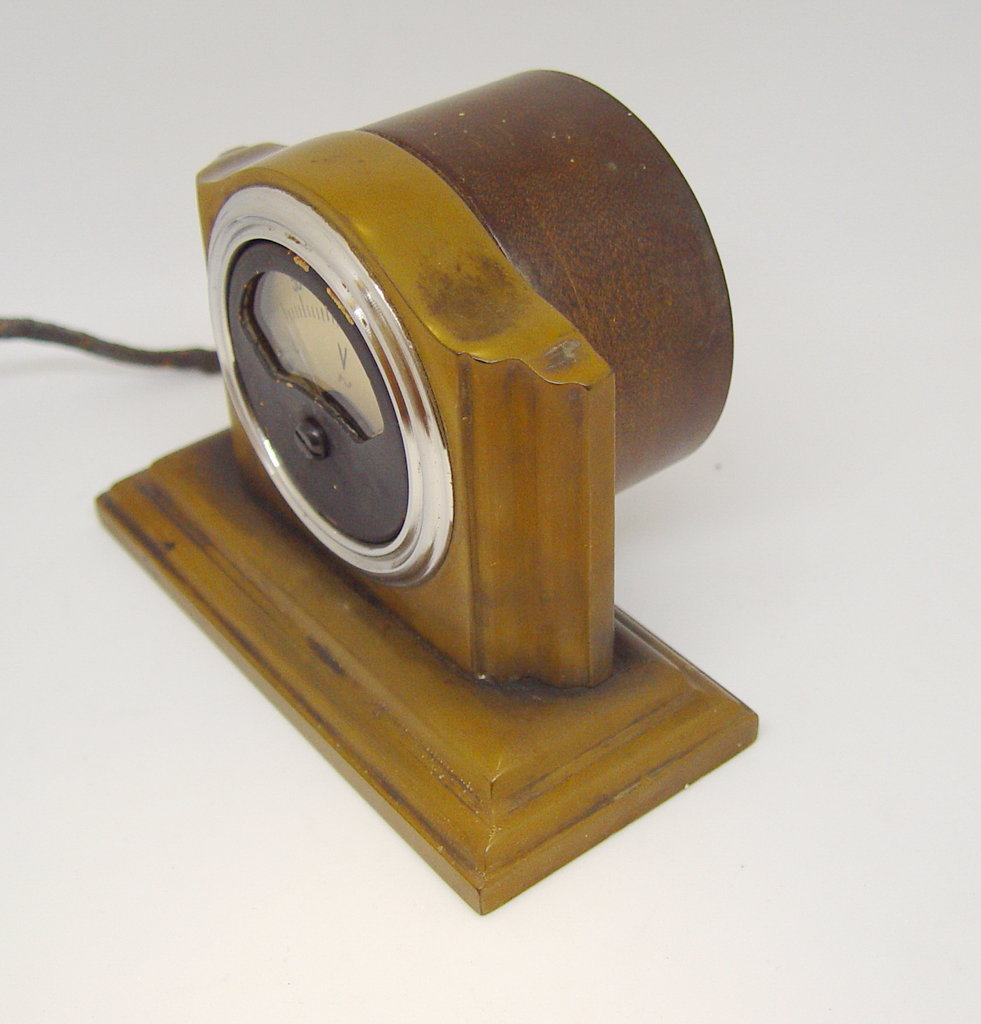

93. Вольтметр 5МЛ, 1941г., доработанный

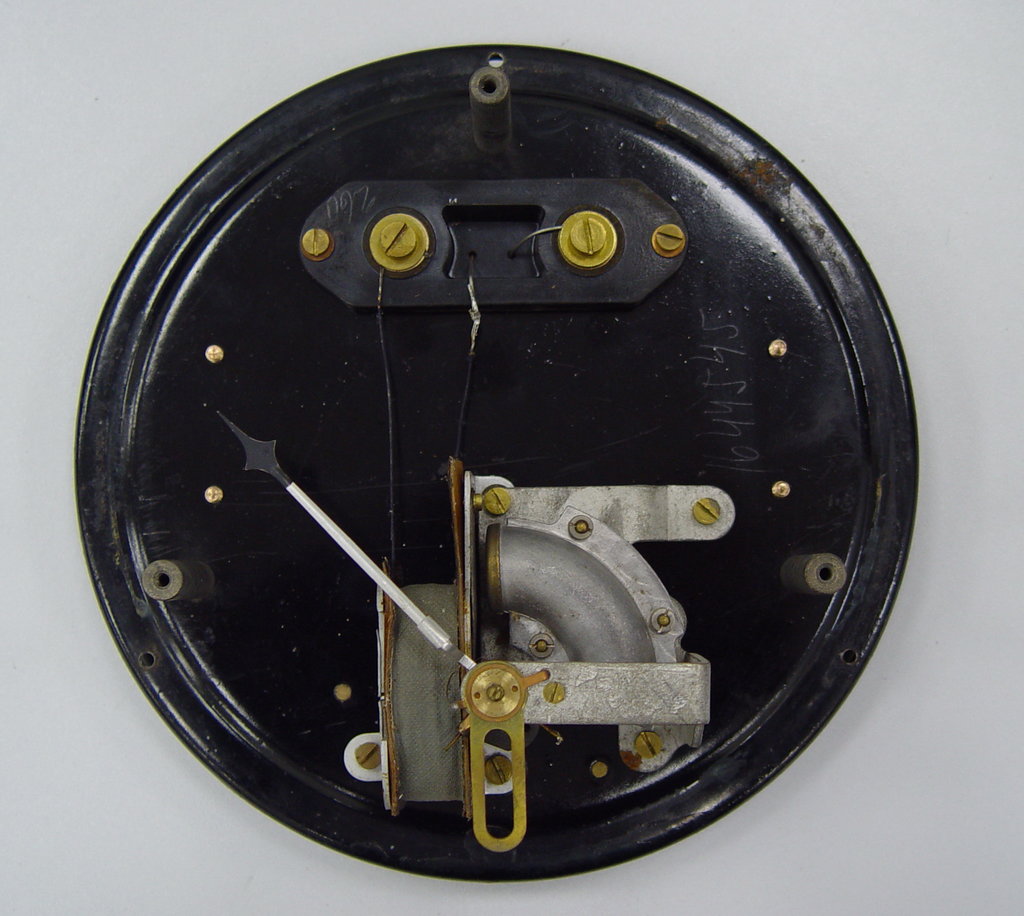

Прибор приехал от коллеги iskander_sla и представляет собой вольтметр 5МЛ, вставленный в корпус (вероятно от часов) и переделанный на переменное напряжение и диапазон 250В. Подключается шнуром со стандартной вилкой.
Мне нравится, можно поставить на стол, чтобы всегда быть в курсе напряжения в розетке





Оригинальный вид:




Оборотная (оригинальная) сторона шкалы


И схема для изменения рода и диапазона, которую я не понимаю. Т.е. концептуально понятно - резистор и выпрямитель. Но почему перемычка на столбе..., резистор намотан на каркасе... Что-то из схем Тесла... )

[Юный техник]

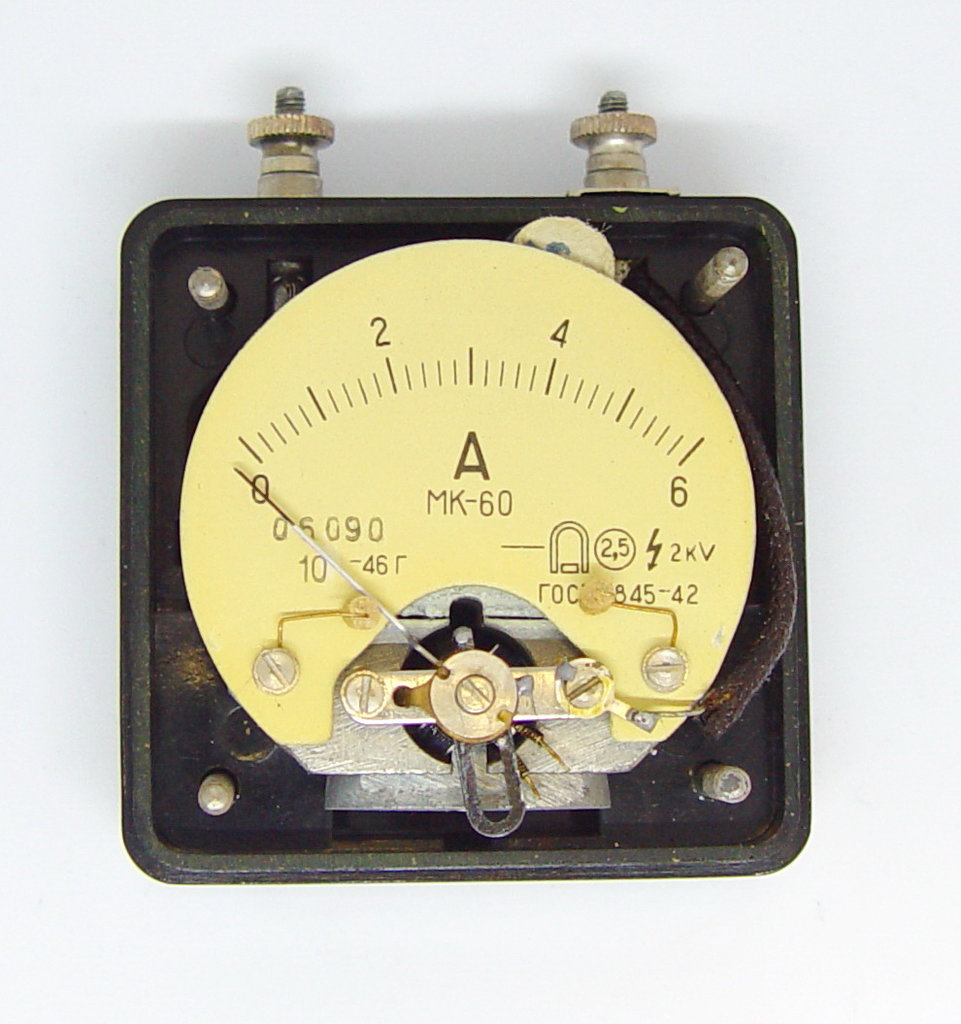

94. Амперметр МК-60, 1946 г., завод 149 НКАП. 6 ампер.

Выпущен как замена приборам типа 5МП

[Юный техник]

95. Вольтметр М55, 1969г.
Во временные рамки коллекции не очень укладывается, но по типу продолжает предыдущие приборы.

Прибор на 3В постоянного тока, но, вероятно, добавлены умельцем ещё 2 диапазона. Хотя клеммы очень к месту и выглядит всё довольно гармонично.

[Юный техник]

Ещё один карманный прибор, но иностранного производства

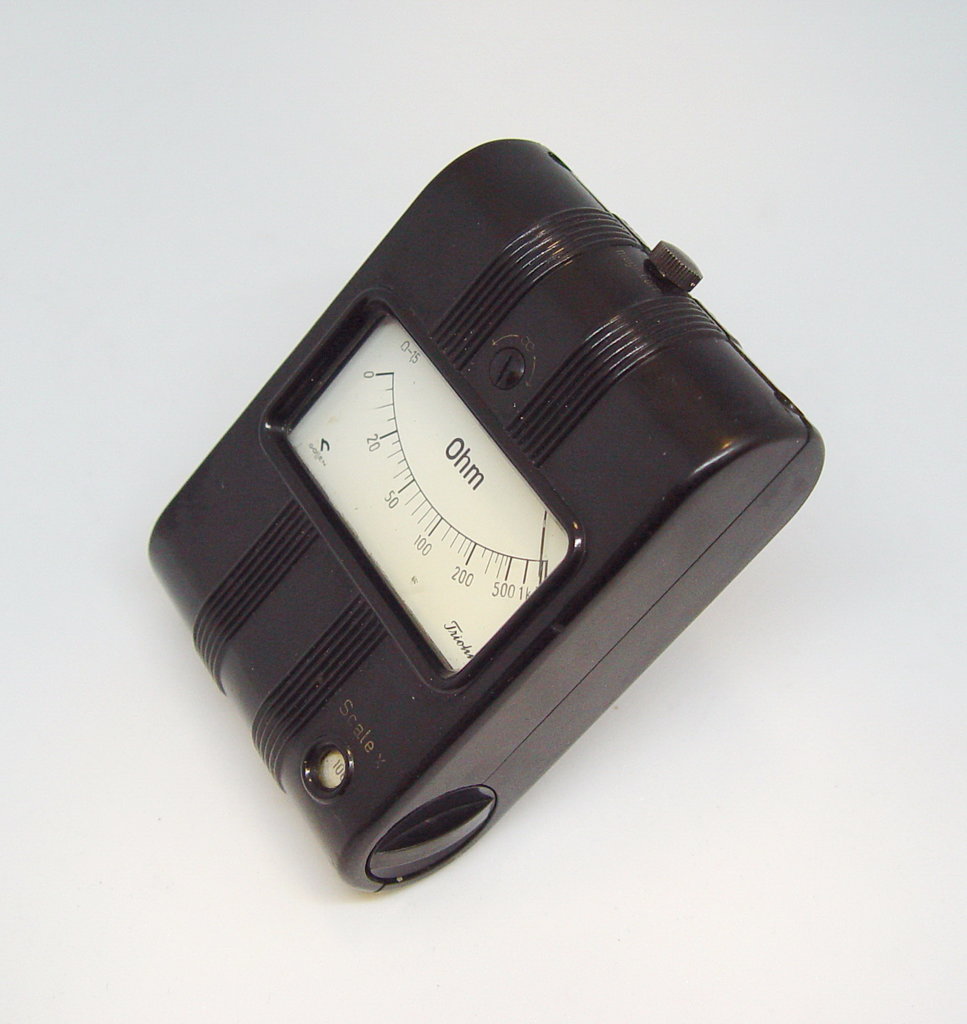

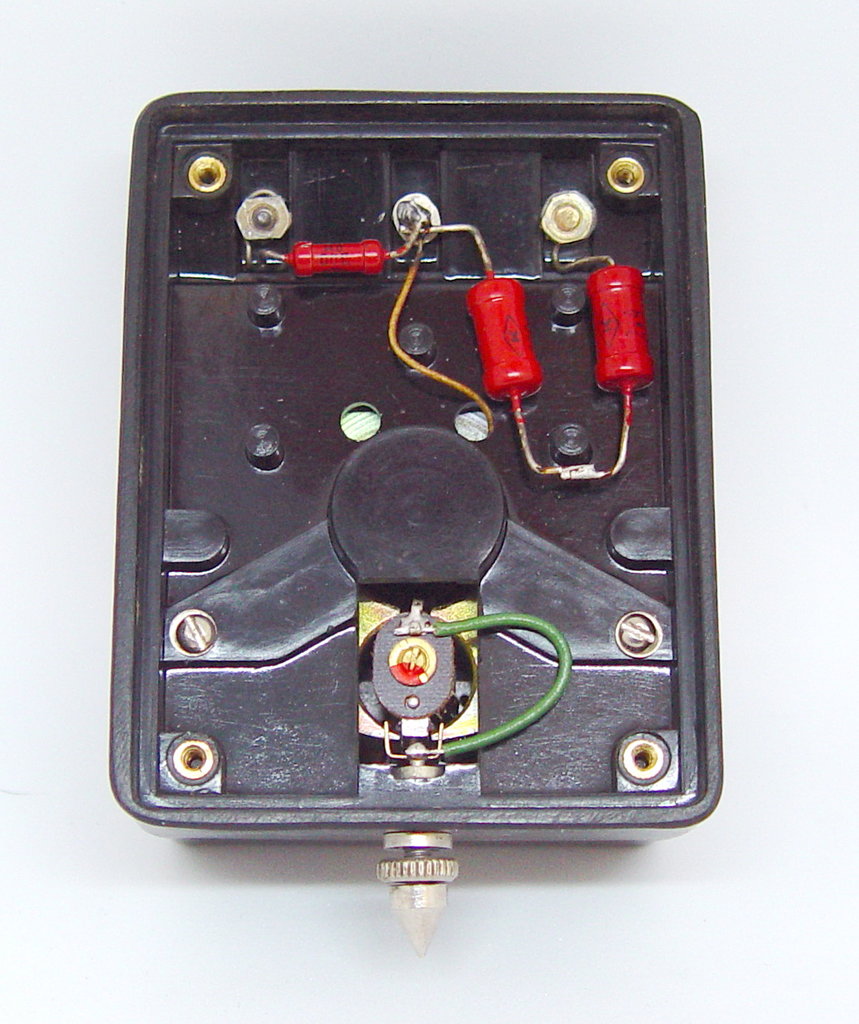

96. Омметр Triohm, Gossen. 1950-е. Германия, Эрланген

Передан в коллекцию Александром Хрисановым

Имеет три диапазона, питание от батарейки формата А332. В таком же дизайне и почти таком габарите выпускались ещё несколько приборов - мегаомметры (даже с индуктором, назывался Isognom) и фазоуказатель

[tml1984]

Красивые приборы!!

[3462]

И схема для изменения рода и диапазона, которую я не понимаю. Т.е. концептуально понятно - резистор и выпрямитель. Но почему перемычка на столбе..., резистор намотан на каркасе... Что-то из схем Тесла... )

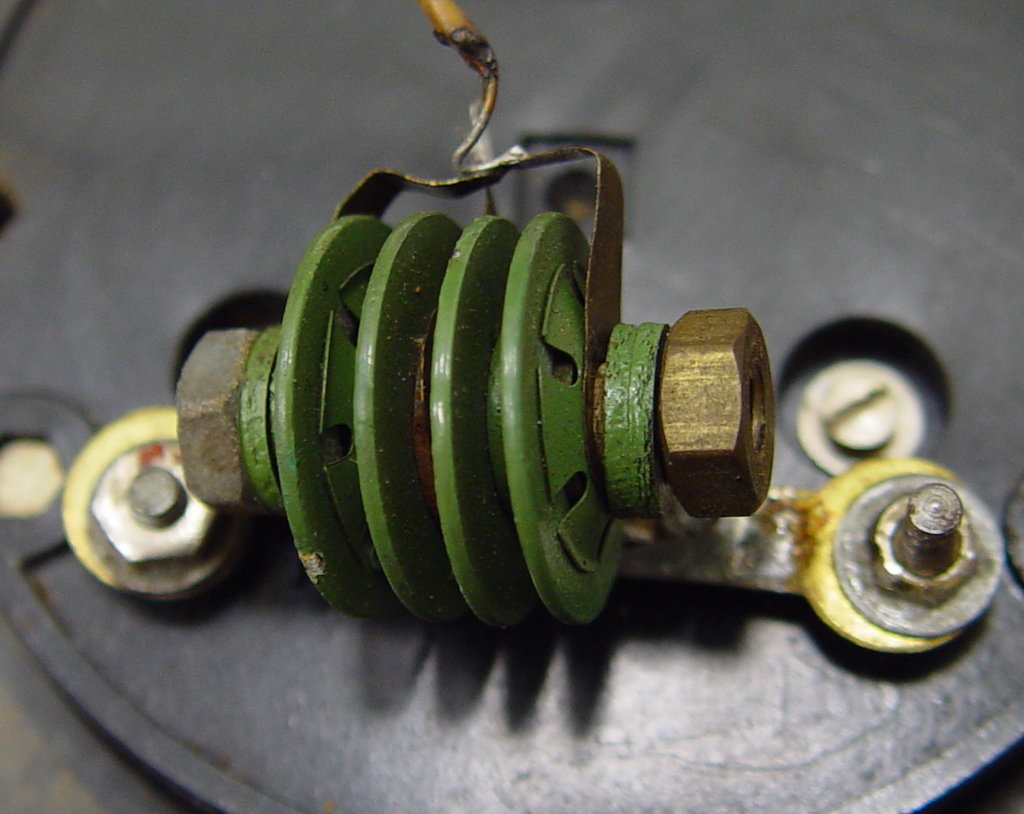

Никакого Теслы. Катушку добавочного сопротивления намотали проводом с высоким удельным сопротивлением. Обычное явление. Больше витков - выше сопротивление.
Измеряемое напряжение через добавочное сопротивление подавали на центральный вывод селенового выпрямителя и на перемычку. Схема соединения шайб у данного селена не совсем типичная. Но все равно она мостовая и без перемычки там никак. У такого конструктива селеновых выпрямителей в принципе без перемычки никак. Вот как например, он мог выглядеть в оригинале http://155la3.ru/avs18_12.htm
Если в серийном приборе схему выпрямителя могли упростить до полумоста, но тут самоделка. Из фото не совсем ясно, перебирали ли сборку шайб, меняя их местами или нет. Может нетипичная схема соединения шайб от этого.

[Юный техник]

Когда к вольтметру идёт один провод - меня это всегда смущает...

[alex1959]

С большим интересом и удовольствием посмотрел тему! Автору плюс в репутацию!

[Петр Васильевич]

[quote="Юный техник"]Ещё один карманный прибор, но иностранного производства

96. Омметр Triohm, Gossen. 1950-е. Германия, Эрланген

Передан в коллекцию Александром Хрисановым

Имеет три диапазона, питание от батарейки формата А332. В таком же дизайне и почти таком габарите выпускались ещё несколько приборов - мегаомметры (даже с индуктором, назывался Isognom) и фазоуказатель

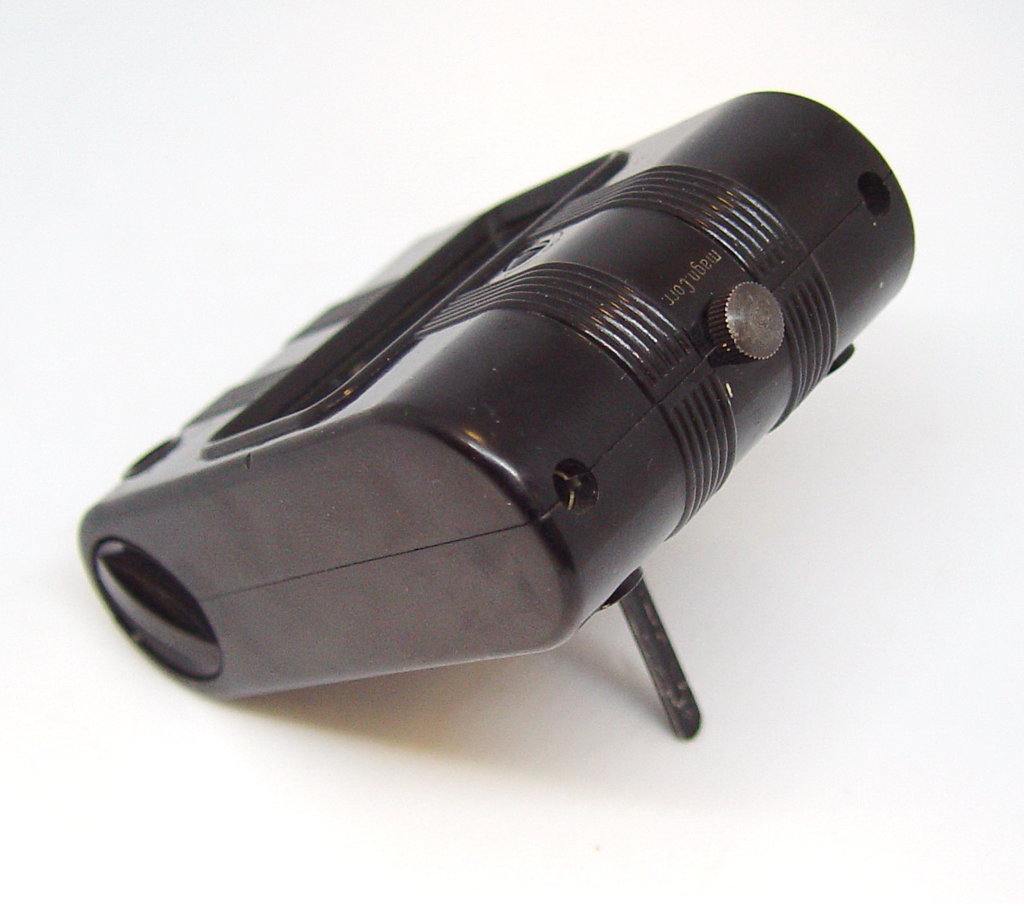

А что можно сказать вот про этот прибор?


Или это и есть упомянутый выше фазоуказатель?

[Юный техник]

Да, это и есть вышеупомянутый фазоуказатель
Корпус унифицирован, лишние отверстия заглушены...

[Юный техник]

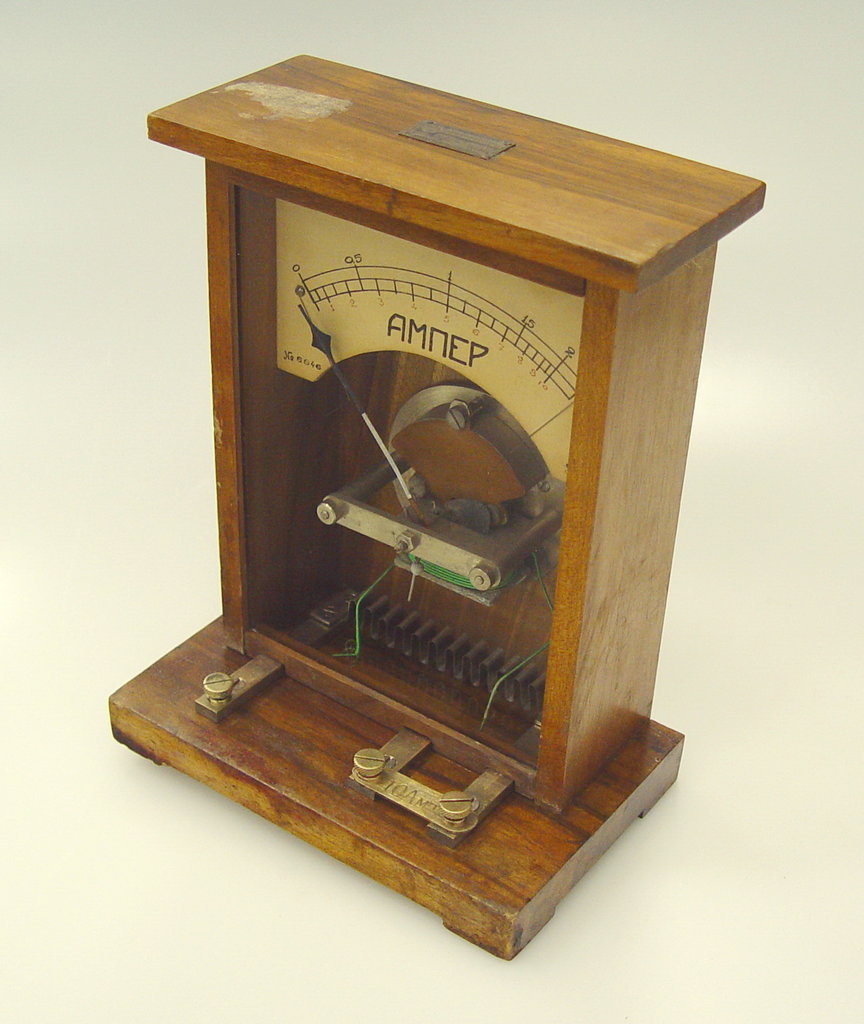

97. Амперметр ПТО МОНО, 30 января 1929 г. Пределы 2 и 10А

В комплект к вольтметру за №30. На приборе 3 штампа с датой в разных местах, во всех последняя цифра плохо читаема, но вероятно 9. Таким образом теперь известно время существования этого Объединения МОНО, хотя бы одна точка...

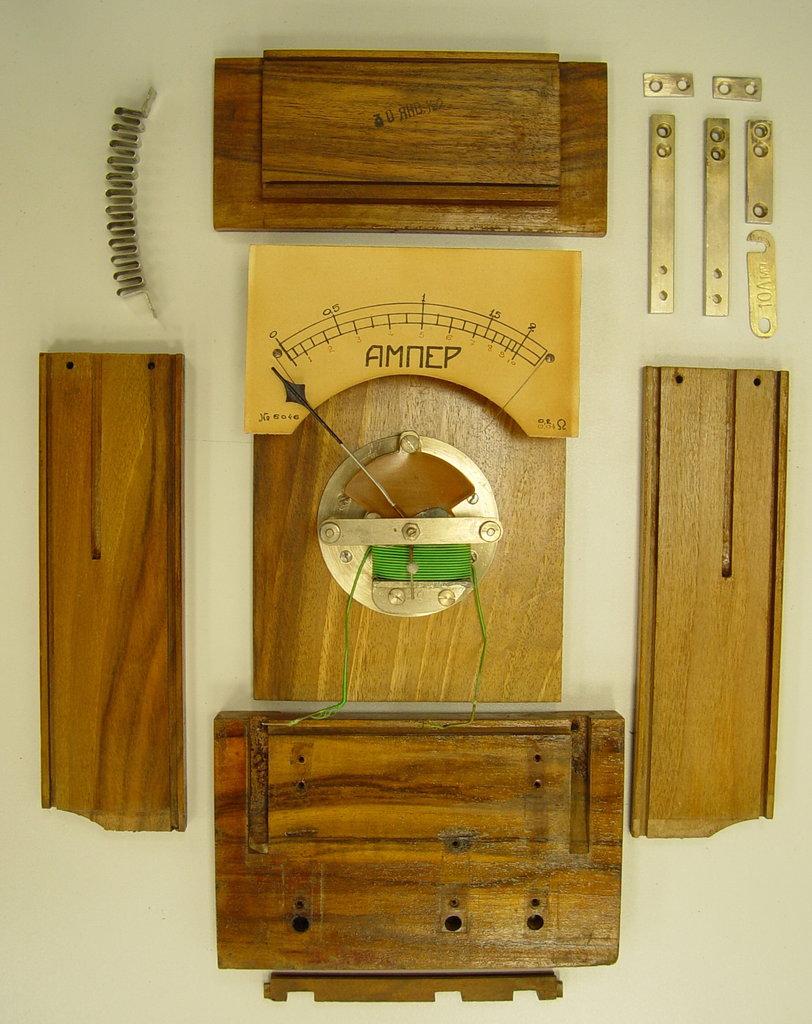

Деталировка:




Штамп с датой:


Комплект:

[3462]

Производственно торговое отделение Московского отдела народного образования изготавливало и реализовывало учебно-наглядные пособия для учебных заведений. В том числе и демонстрационные гальвано-, вольт- и амперметры.
МОНО существовал с 1921 по 1931 год. И он Ленина видел!

[Юный техник]

О, спасибо. Я этой информации не нашёл.

Повезло Ленину...

[Петр Васильевич]

Да, это и есть вышеупомянутый фазоуказатель
Корпус унифицирован, лишние отверстия заглушены...

Спасибо! Теперь буду знать, что это за чудо.

[Юный техник]

Ещё несколько не измерителей, но мер

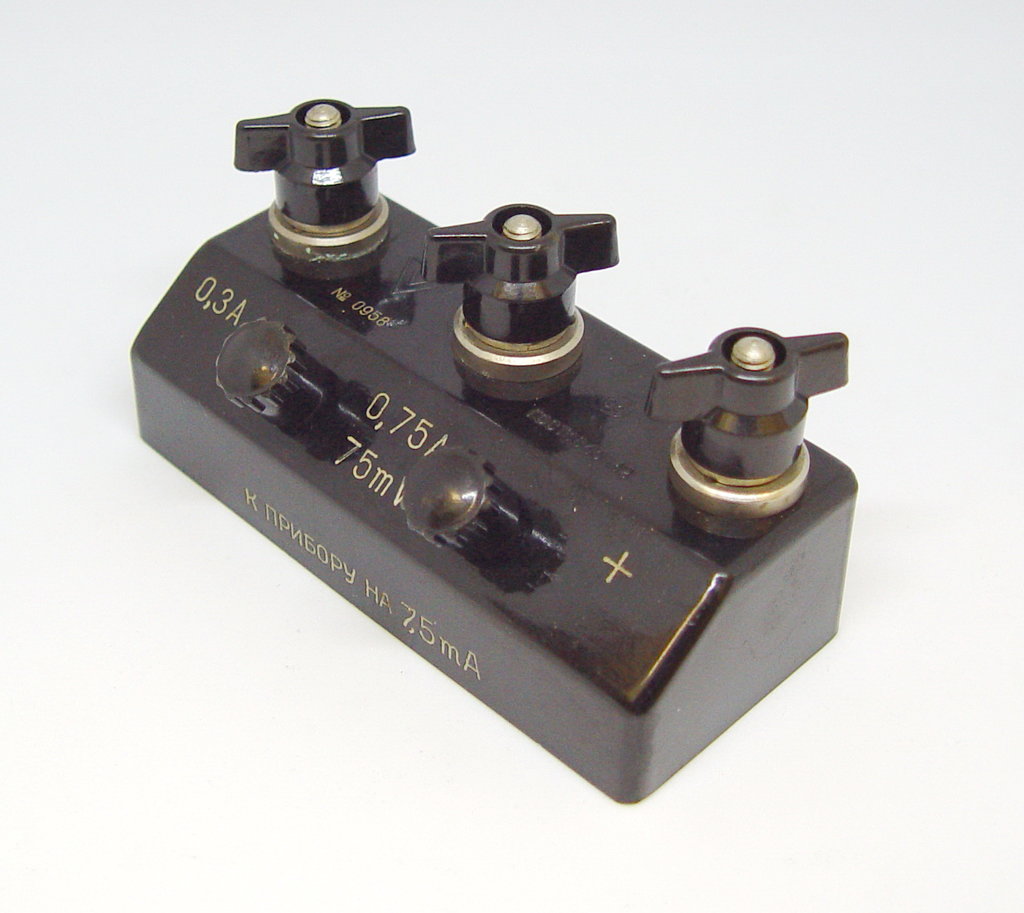

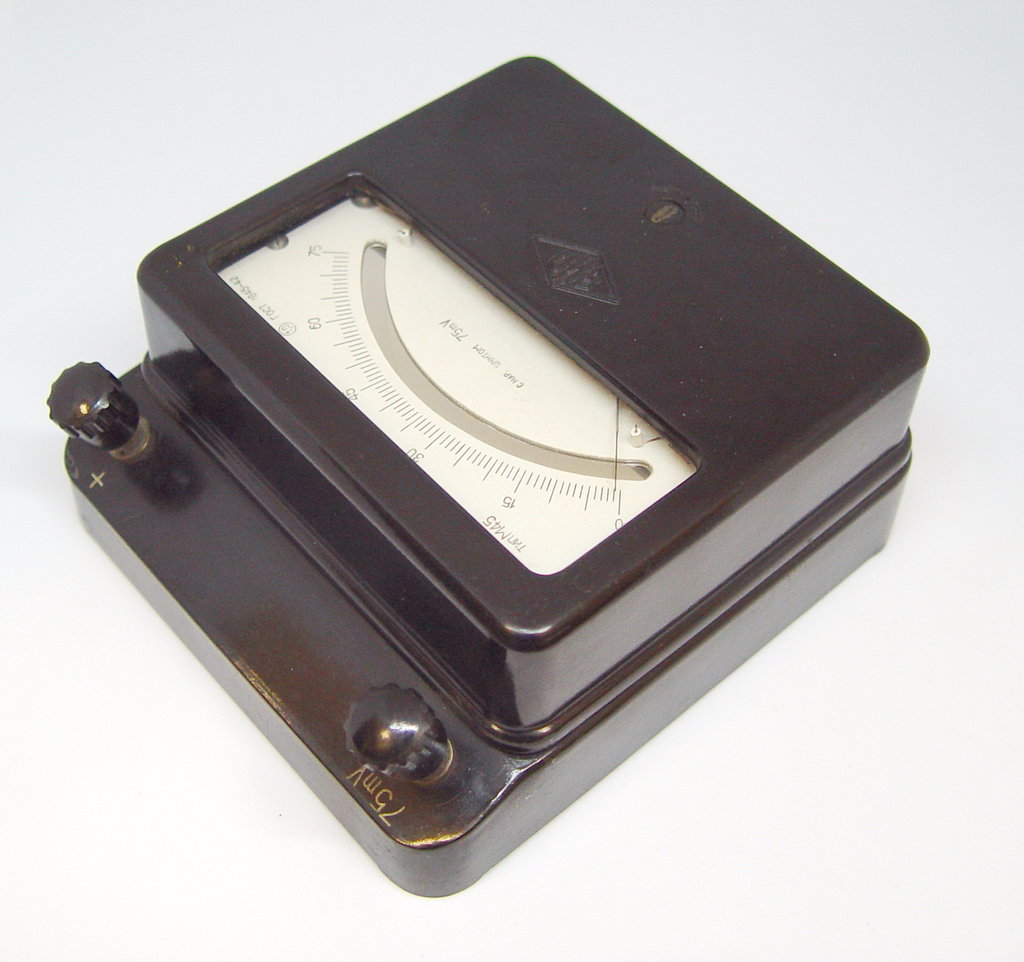

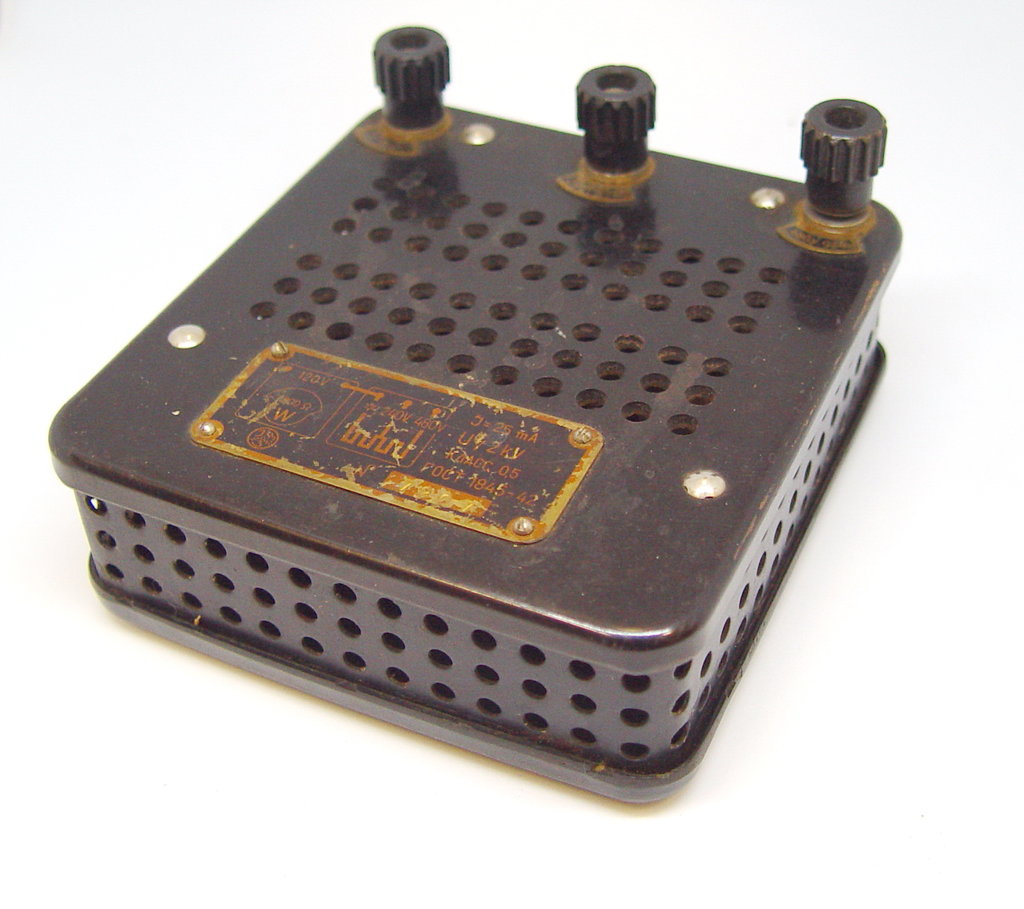

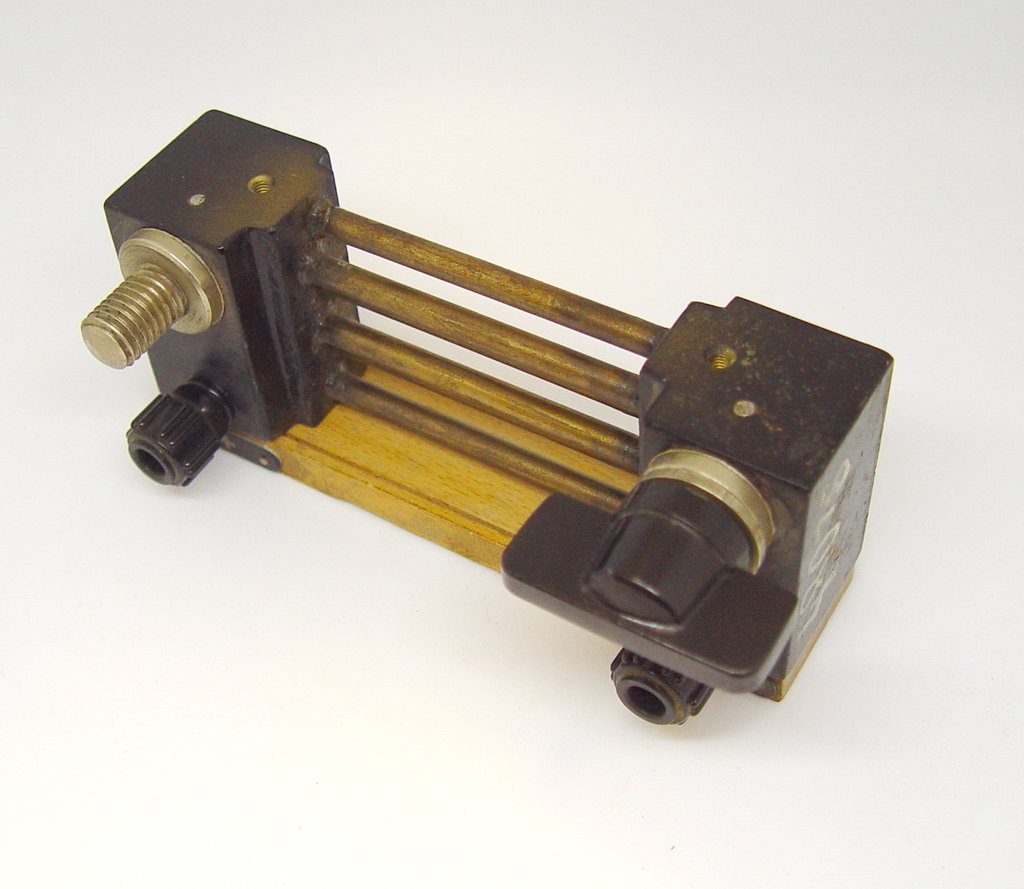

98. Шунт в карболитовом корпусе. Завод Вибратор, Ленинград. Год выпуска не обозначен, но стоит ГОСТ 42-го года

Два предела 0,3 и 0,75А. "Выходное" напряжение 75мВ

[Юный техник]

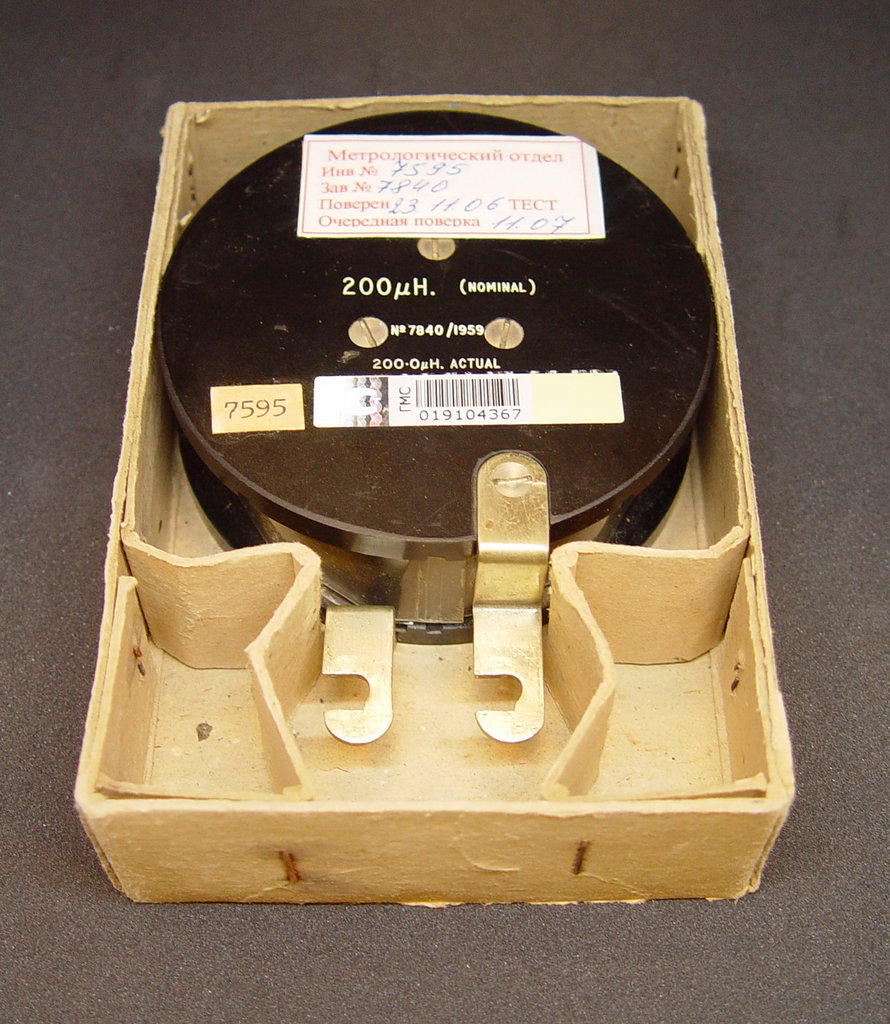

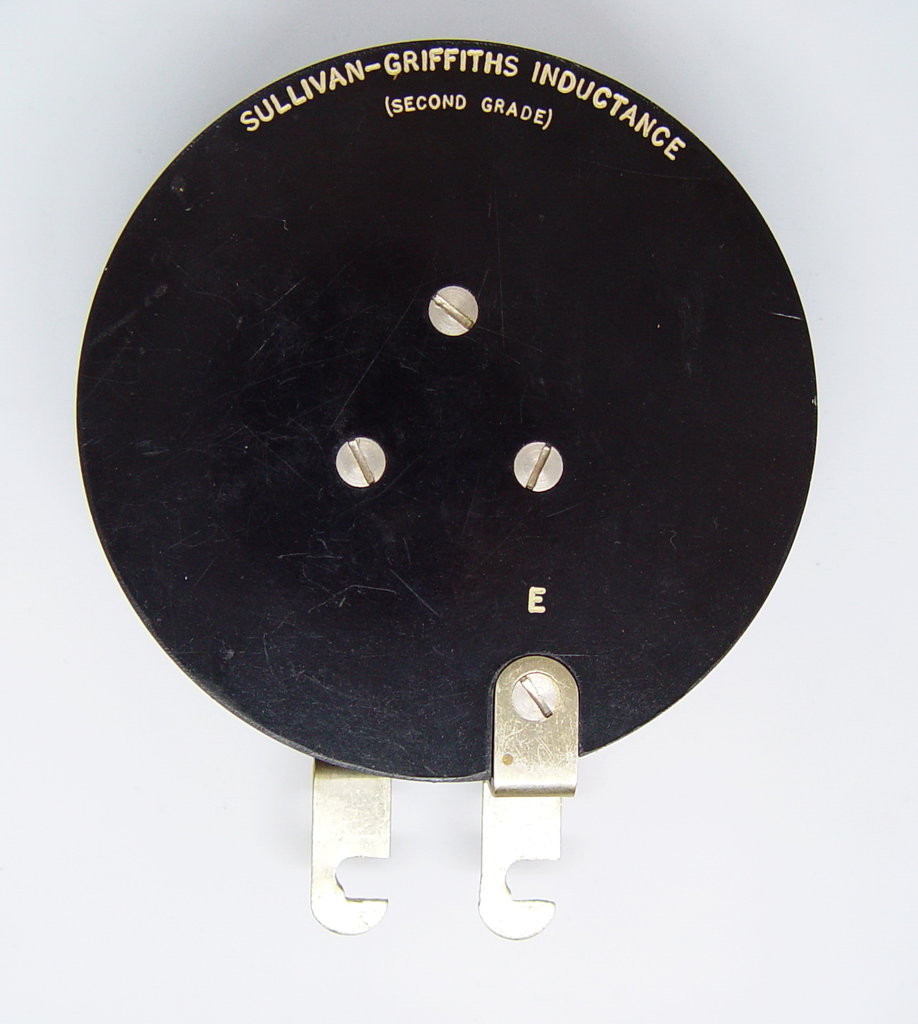

99. Эталонная катушка индуктивности. H. W. Sullivan ltd. Вероятно 1959 г.

200мкГн, второй класс. Имеет клеймо поверки за 2006г. Измерили реестровым прибором - всё так, как написано...
Подарена в коллекцию Александром Хрисановым







Сохранена оригинальная коробка:

[Юный техник]

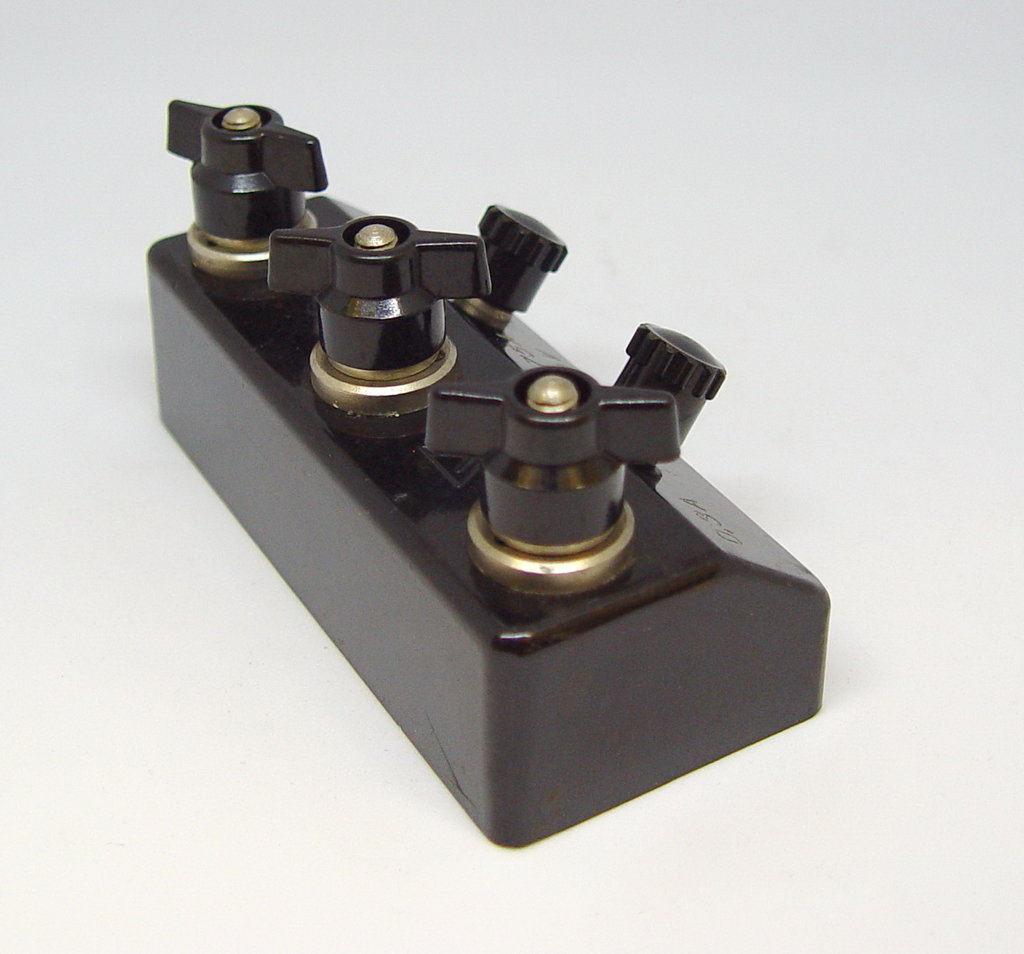

100. Катушка сопротивления ОКВ-2. 1949 г., завод Эталон, Ленинград.

10 Ом, по сей день
Подарена в коллекцию Александром Хрисановым

[BestMike]

А свои приборчики тут можно выкладывать? Не думаю, что у меня есть что-то уникальное и совсем старинное, но может быть кому-то эти материалы пригодятся.

[Юный техник]

А свои приборчики тут можно выкладывать? Не думаю, что у меня есть что-то уникальное и совсем старинное, но может быть кому-то эти материалы пригодятся.

Думаю, лучше создать свою тему. Эта для моих - чтобы не запутаться...

[Юный техник]

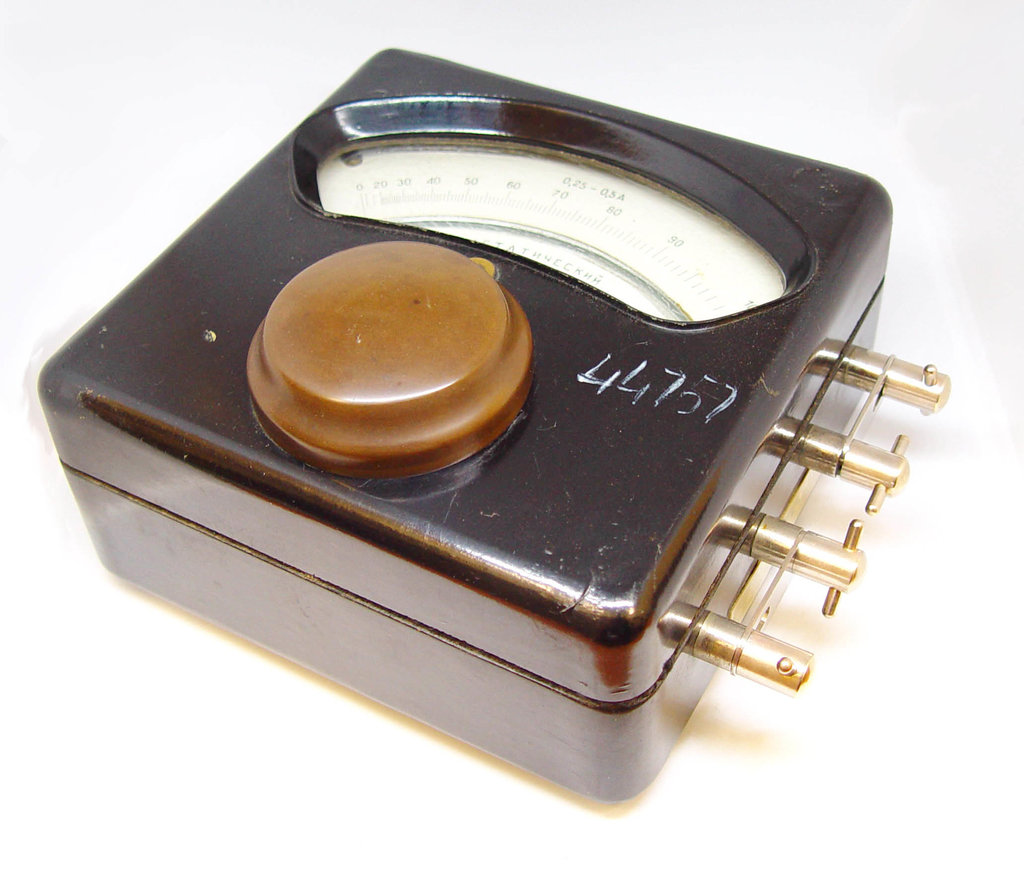

Нашёлся прибор к шунту №98:

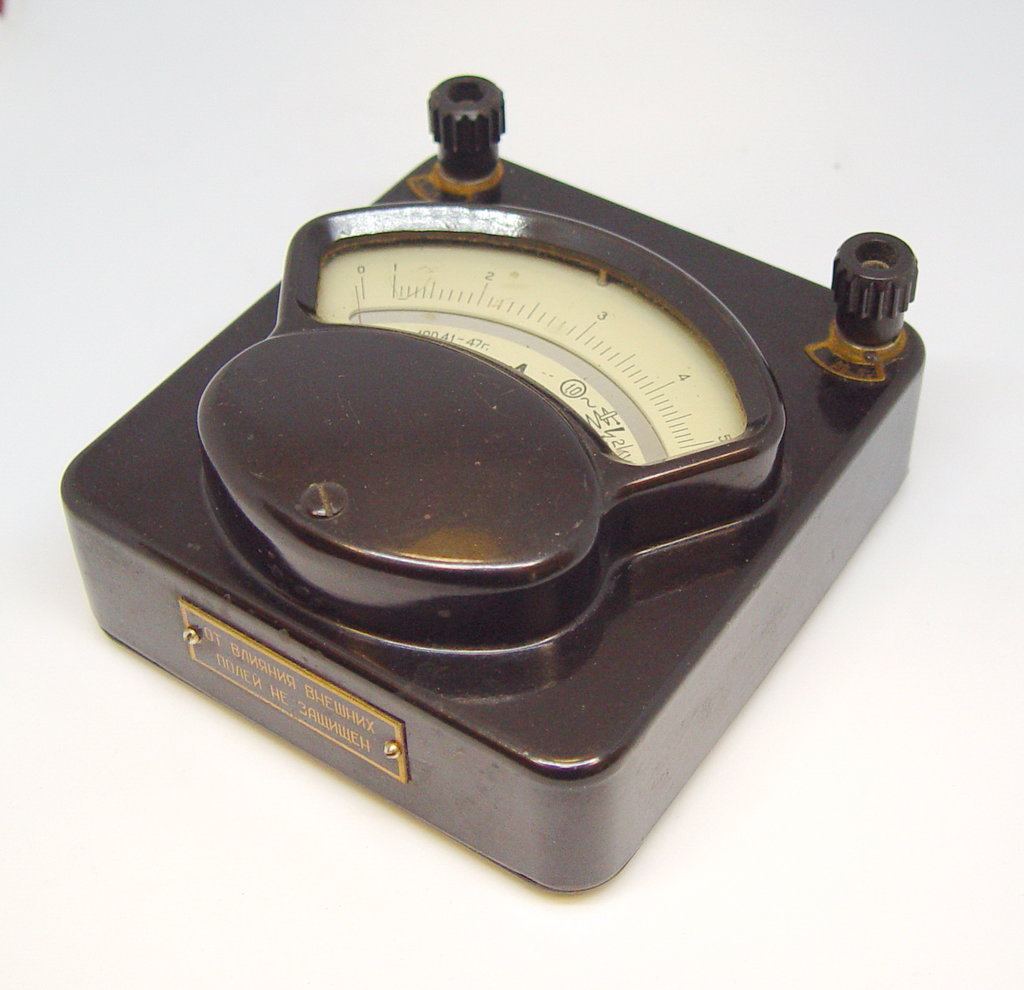

101. М45. Завод Измерительных приборов, Краснодар. 1950г.

[Юный техник]

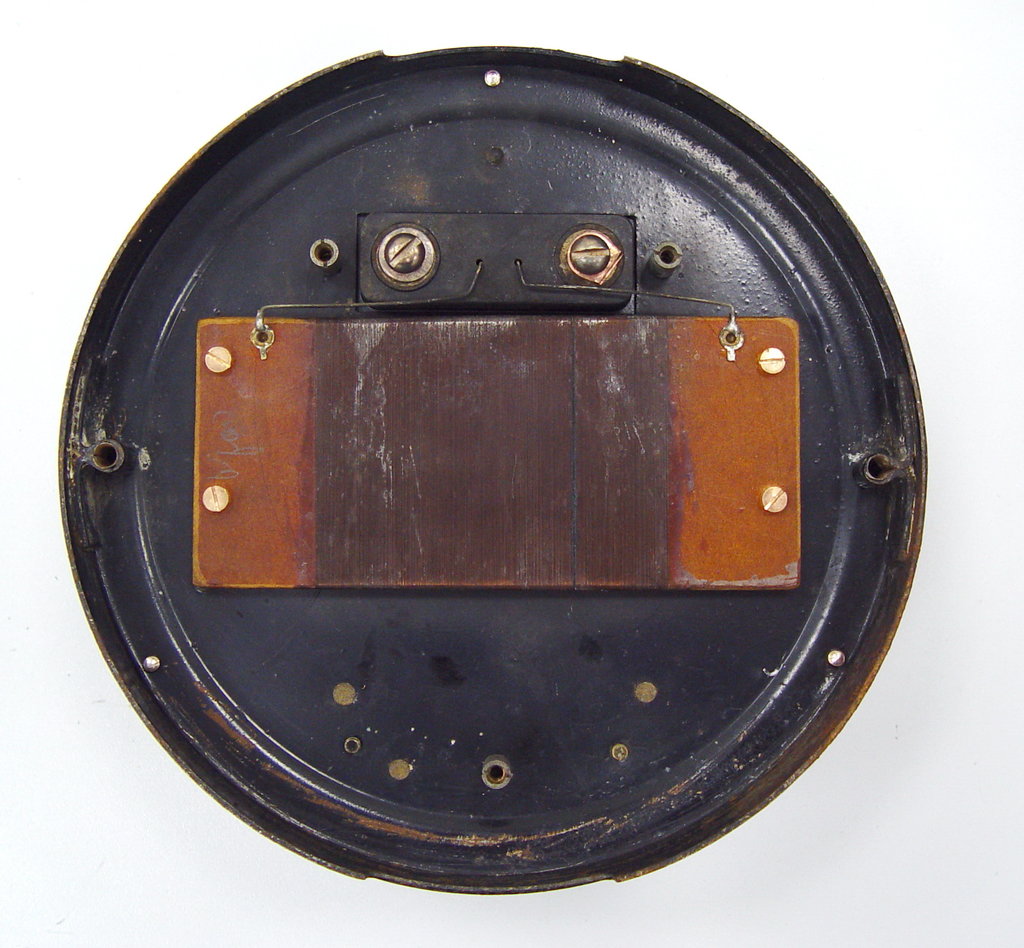

102. Астатический амперметр с переключаемыми диапазонами. Год выпуска и производитель неизвестен.
Стоит штамп ремонта в ЭТИ (ЛЭТИ) от 1954г. Разбирать не стал, т.к. стоит пломба, тоже со штампом

[Юный техник]

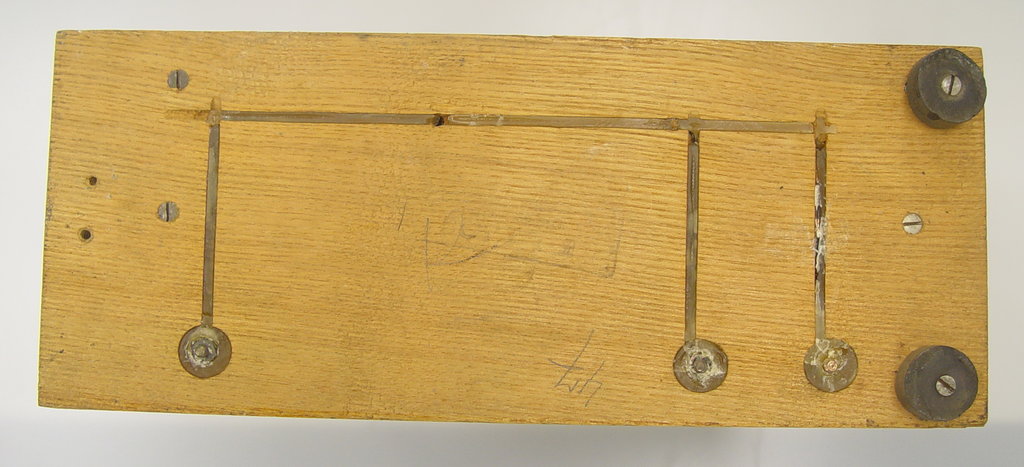

103. Ампер-Вольтметр демонстрационный. Пределы 12В, 1,2А
Опознавательных знаков, в общем нет. На дне нечитаемый штамп. Корпус сделан довольно примитивно и безыскусно (например, шуруп крепления верха попадает в паз, где стекло). Ножек почему-то только две (с другого края даже отверстий от них нет, хотя гайки из дна выступают и ножки нужны бы)

[Юный техник]

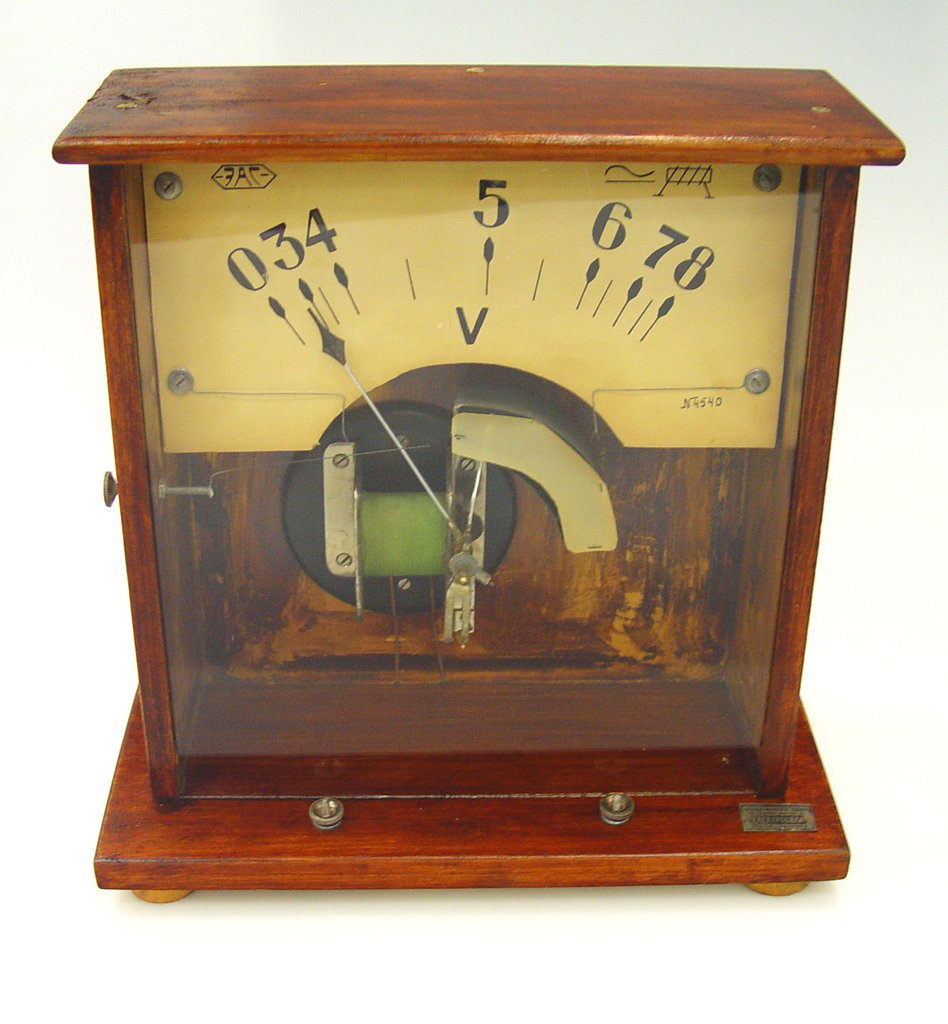

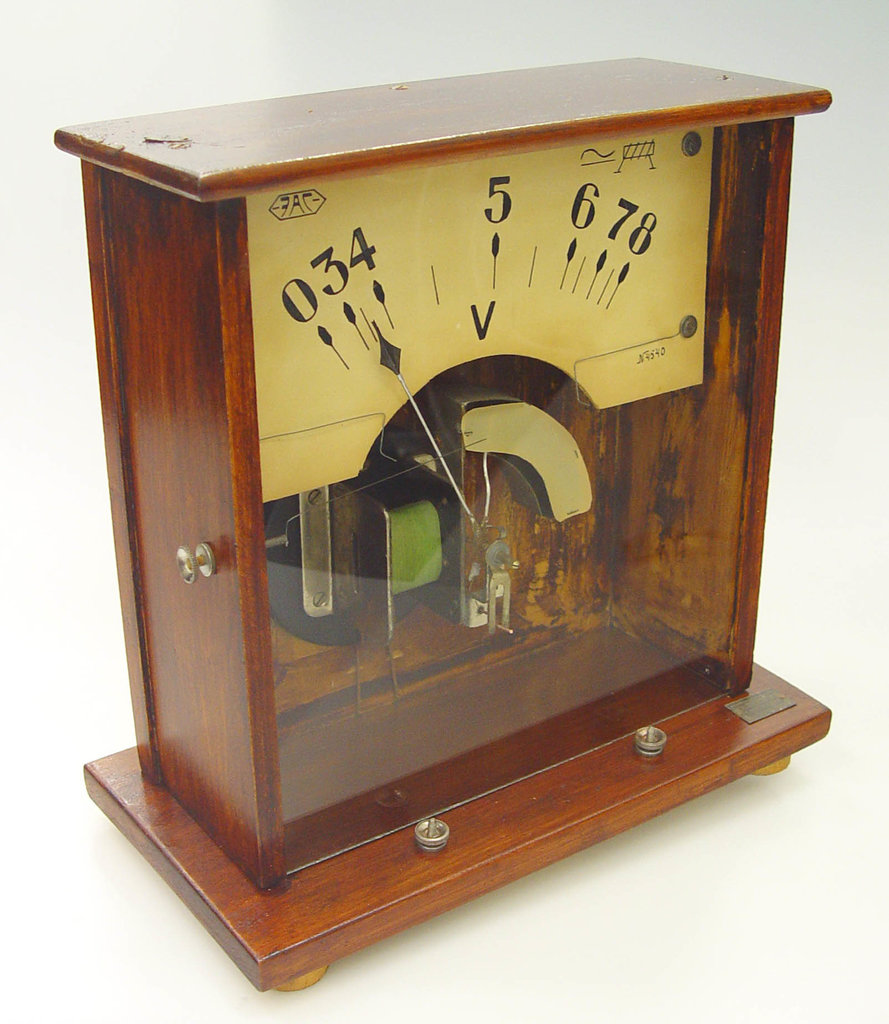

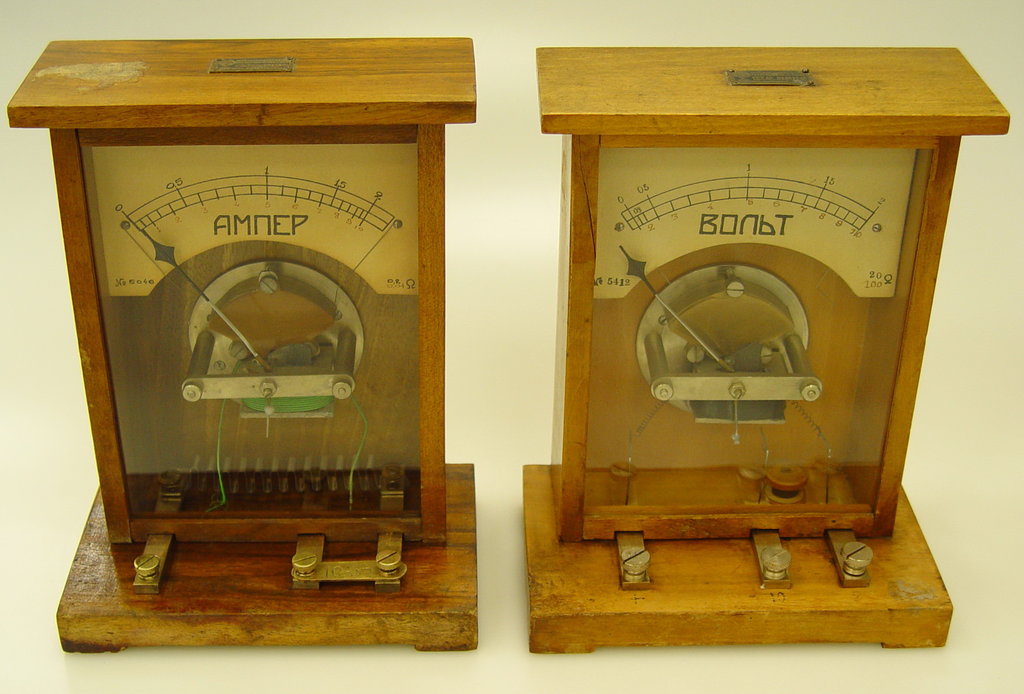

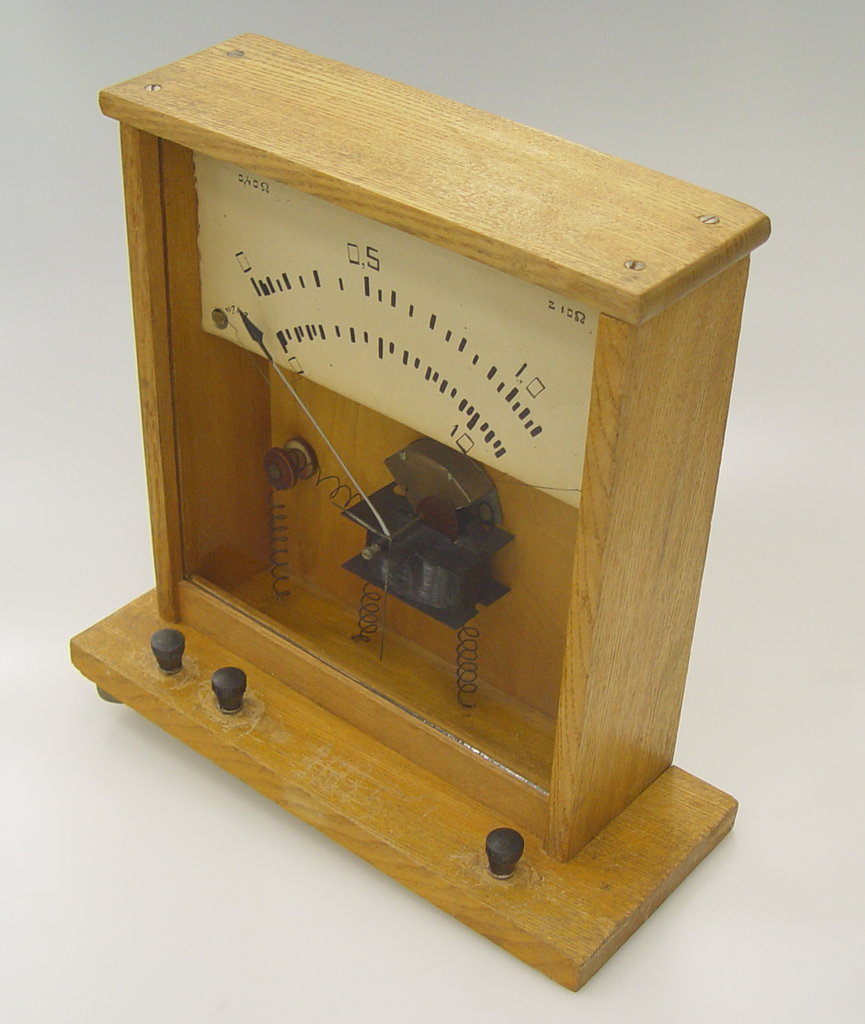

104. Вольтметр демонстрационный, 8В. Пр. кооп. артель Електросила, Киев. (на мосте Кольрауша №38 такой же шильд, только стёртый почти - теперь его производитель определился)
Но никаких сведений об этом кооперативе Облметалопромсоюза в сети не нашёл. Также непонятно, что означает такой высокохудожественный логотип ЭАС на шкале (есть одно предположение, но оно из разряда "То, чаво на белом свете вообще не может быть").

С одной стороны, прибор сделан довольно топорно (одна покраска чего стоит - снаружи перекрашен заново, но в оригинальном стиле, внутри оставлен, как было). Почему-то в середине шкала нелинейна.
С другой стороны есть "парковка" стрелки, регулировка нуля (сделанные до восхищения примитивно).

[look2]

Два прибора этой же артели.

[Юный техник]

Два прибора этой же артели.

Интересно. А больше там "выходных данных" никаких? Непонятно - что же означает ЭАС...

[dimfly]

Предположение, что "эАс" всего- навсего "артель электросила"...

[Юный техник]

Неубедительно. Тогда было бы АЭС. Кроме того, по-украински пишется Електросила

[look2]

Мне также не понятно.Поиски пока безрезультатны.Этот период истории просто исчез,война и оккупация...

[Юный техник]

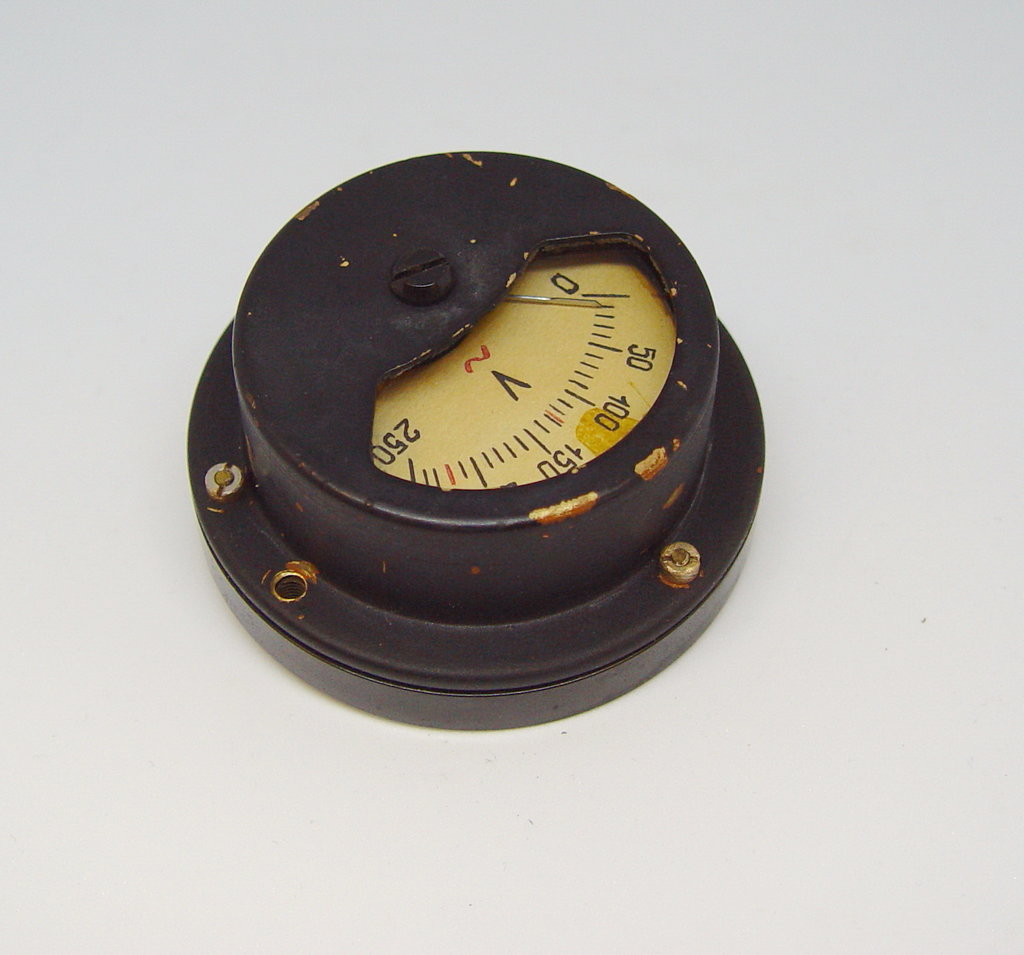

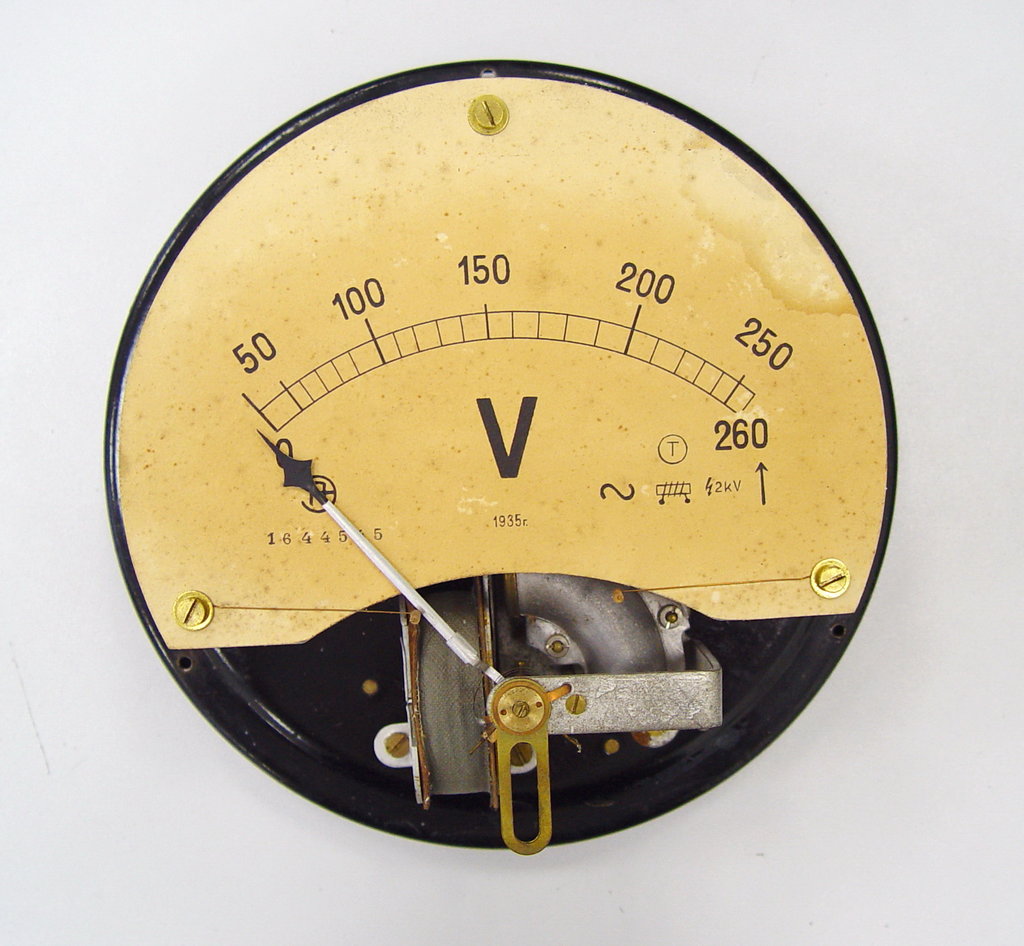

105. Щитовой вольтметр ~260 В. Завод электроприбор, 1935 г.

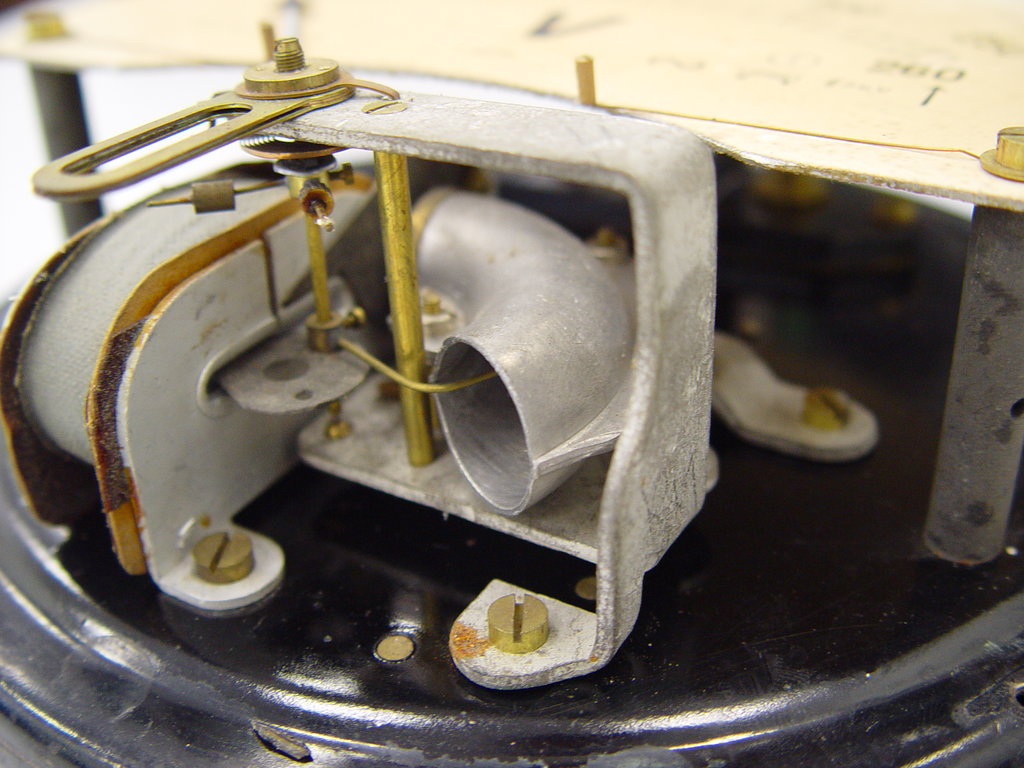

Верх перекрашен, слишком ржавый и некрасивый был...

[Юный техник]

106. Мегаомметр ламповый, Funkwerk Erfurt, VEB, вероятно конец 40-х

Компания - осколок Телефункена, оказавшийся после войны в Советской зоне. Поэтому логотипы компаний практически идентичны

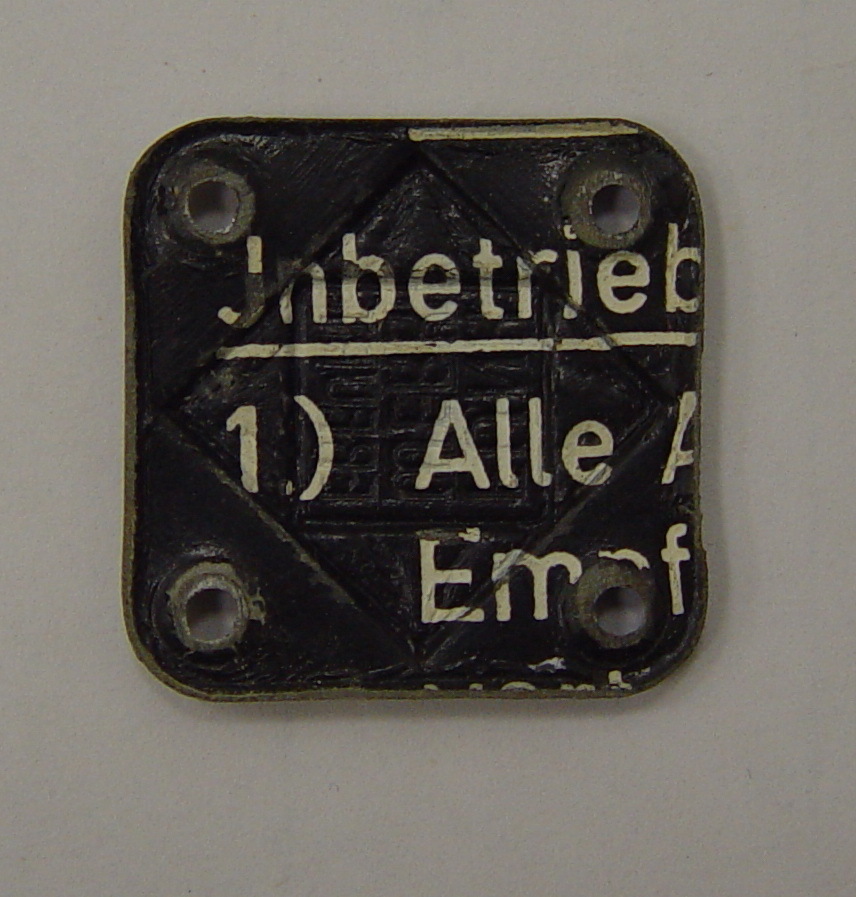

Логотип сделан из неликивидов или отходов производства- на обратной стороне часть таблички с инструкцией для какого-то аппарата:

[Юный техник]

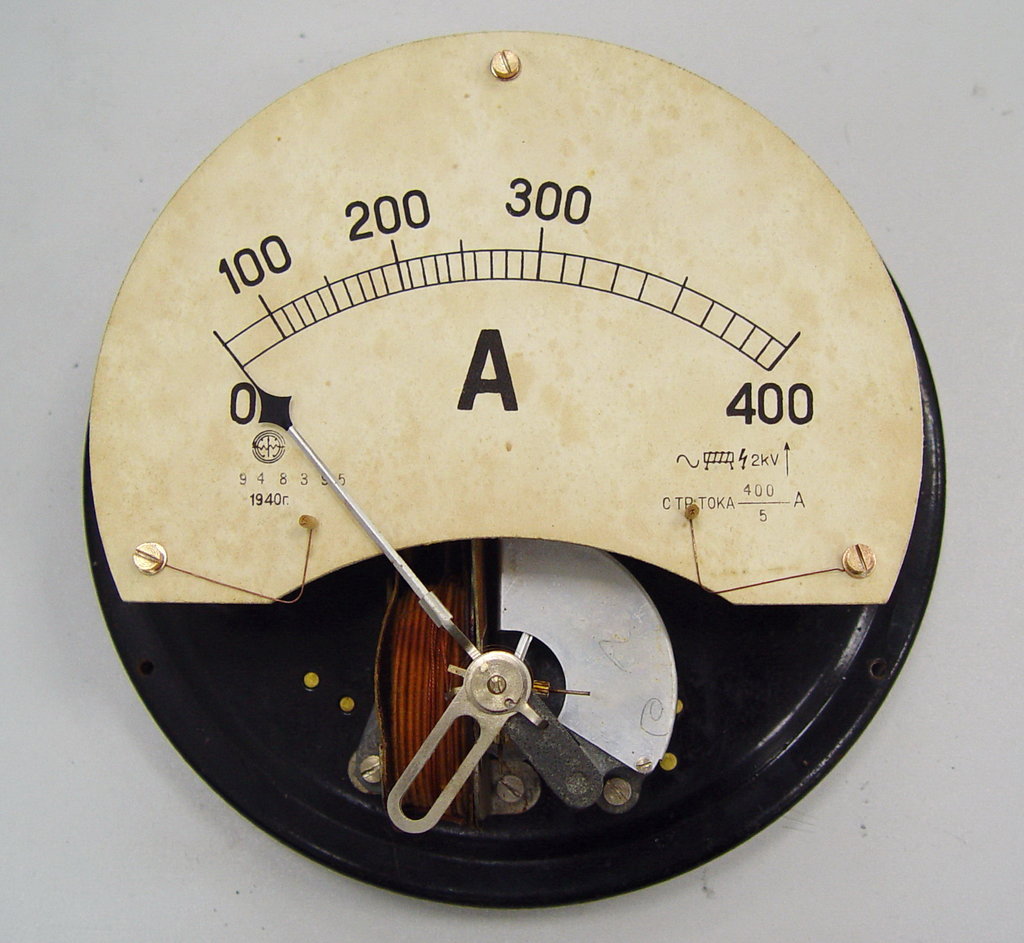

107. Амперметр щитовой, 1940г. Для использования с трансформатором тока на 5А

Неизвестный мне, но часто встречающийся логотип.
В комплект к вольтметру №105

[DKV]

Ленинградский завод "Пирометр". В конце 30-х (37 или 38, не помню) было передано производство почти всей измериловки с Электроприбора. Мосты, например, передали в ТТК, где их делали и после войны.

[Юный техник]

Спасибо, буду знать теперь...

[RomanSavel]

106. Мегаомметр ламповый, Funkwerk Erfurt, VEB, вероятно конец 40-х

Компания - осколок Телефункена, оказавшийся после войны в Советской зоне. Поэтому логотипы компаний практически идентичны

Шикарно!
И весьма полезный приборчик

[Юный техник]

И весьма полезный приборчик

Но я на него только смотреть буду - мне от этого больше пользы. А для измерений изоляции предпочитаю с индуктором - ручку крутишь, выглядишь важно и серьёзно...
