Портативный магнитофон "Орбита-2"

Сообщение

bluezmoon · #1

Приобрел вчера по случаю такого магнитофошку - "Орбита-2",выпуска ноября 69-го.
Сразу какая-то несуразица бросилась в глаза.А почему надписи вверх ногами?

Там по другому и не перевернуть.А и как магнитофон не поставь-всё одно не правильно.
Хотя видел картинки и с правильным расположением текста.

Alexandr · #2

Магнитофон расчитан на эксплуатацию в вертикальном положении. Клавиши наверху, катушки к себе. В таком положении надписи читаются нормально.

kuzmin · #3

Типа юмора: телевизор переносной купишь? Какой? Рекорд-312. Так он не переносной. Я же его ношу!

yuriy · #4

bluezmoon писал(а):А почему надписи вверх ногами?

Да потому, что у этого магнитофона все сделано через жопу. У меня в те годы бвл Романтик. В металлическом корпусе оклеенном красной кожей диковинного зверя дерматина. И в сравнении Романтика и Орбиты 2 сразу возникало чувство неудобства обращения с Орбитой. Клавиши сверху а головки сзади.

bluezmoon · #5

yuriy,Alexandr,неудобство есть наверно всегда.Для кого-то.Например,тонарм в проигрывателе справа стоит,а леворуким это не удобно.Насчёт вертикального использования,кмк,сомнительно.Зачем же тогда в поздних версиях перевернули?По-ходу лоханулись сначала?

old_hippie · #6

kuzmin писал(а):Типа юмора: телевизор переносной купишь? Какой? Рекорд-312. Так он не переносной. Я же его ношу!

Лучше Старт-308.
Труба та же, сверху ручка.

kuzmin · #7

old_hippie, ручку на заводе установили для ношения в телеателье и обратно.
Так как в Воронеже был телевизионный завод, другие телевизоры к нам не поступали, про Старт-308 не знали.

bluezmoon · #8

Alexandr,Вы правы,это я ступил

,его же лёжа не послушаешь.

Борис 63 · #9

У меня 2 Орбиты были (сейчас одна осталась)

У них так же с надписями.

bluezmoon · #10

Борис 63,по-моему и в Музее тоже есть с надписями наоборот.

Alexandr · #11

В музее одна из "Орбит" моя и "Орбита-2" моя. Вообще, у меня больше "Орбит"

. Раньше у меня к надписям вопросов не возникало. Динамик не мог быть снизу. Оставалась только одна удобная форма эксплуатации - вертикальная. А при ношении в руках, за ручку переноски, динамик должен "дуть" в свободное пространство, чтобы народ слушал.

Так его и носили. Как правило, с брюками-клеш.

bluezmoon · #12

Alexandr,ок,я уже понял.Наверно День единства повлиял,да непрекращающийся больше суток дождь

.
А про магнитофон тему обозначил,на тот случай если вопросы возникнут.Вечером доберусь до дому,попробую запустить его.Пока только почистил-помыл.Пассики обое живы.Дин похоже дохлый,да родного БП нет,запитаю от Б5-29.

old_hippie · #13

bluezmoon писал(а):родного БП нет,запитаю от Б5-29.

Насколько помню, у него плюс на корпусе...

Alexandr · #14

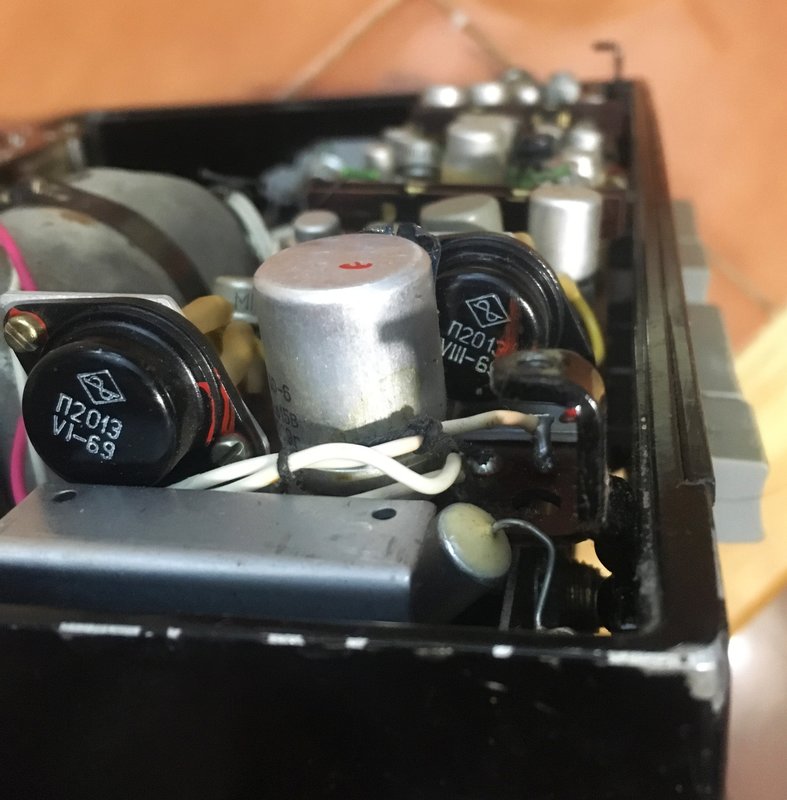

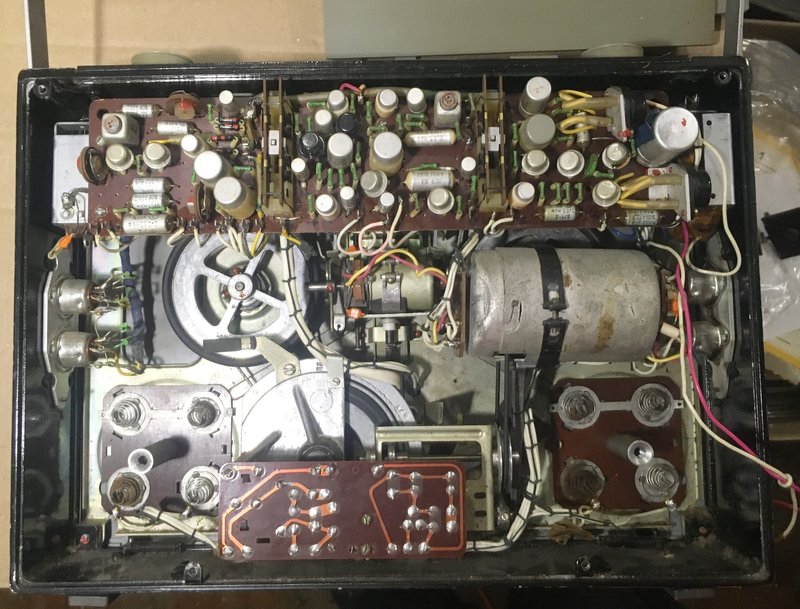

bluezmoon, внешне выглядит неплохо. Будем надеяться, что и внутренности хорошо сохранились. Старичок он уже.

tml1984 · #15

Мда, нужно книжку дописывать, а то так и будут вопросы задавать

bluezmoon · #16

Книжка это очень хорошо

,но вопросы всё равно будут.

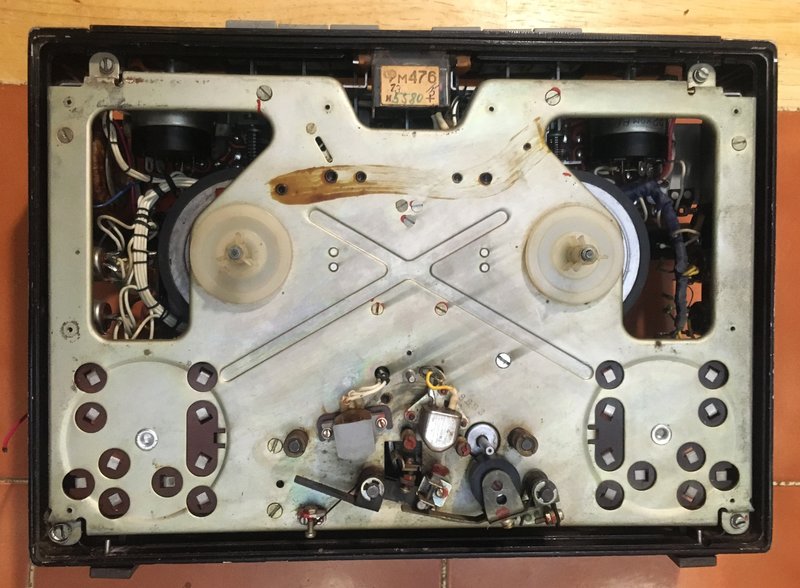

Добрался.Запустил от Б5-29.Оба мотора работают.Но вот подающему узлу что-то мешает свободно крутиться.
Похоже об мотор задевает

.Как раз кронштейн мотора был ослаблен,да ваще болтался на одном винте.

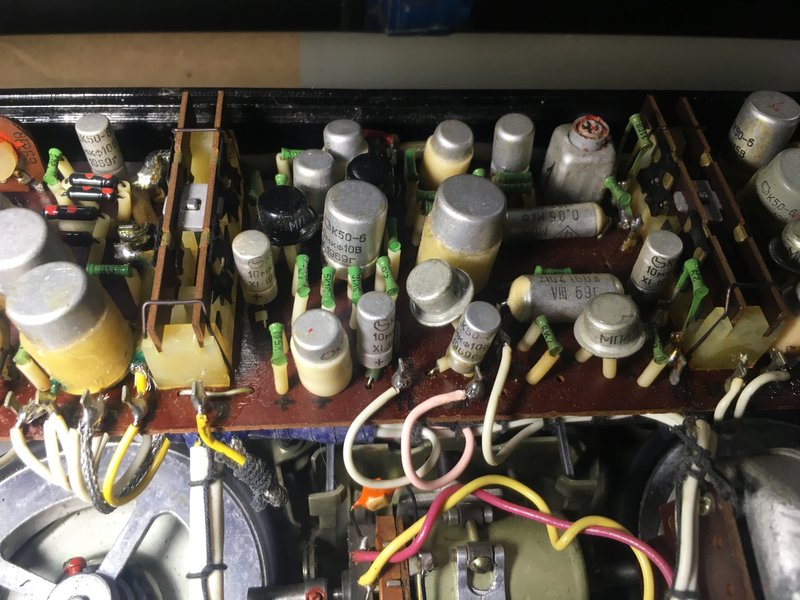

По-ходу регулировать пытались.Электрика похоже не копана

bluezmoon · #17

Задевают за корпус двигателя головки винтов,которые держат обрезиненный маховик.Поставил в самое крайнее положение-нихьт.Там наверно прокладки должны стоять,где кронштейн крепится?Внутри болтались две гетинаксовые подкладки.Одна толще,другая тоньше.Я их обе под стиралку вткнул.А может одна из под кронштейна двига?

bluezmoon · #18

Подложил под кронштейн гетинаксовую проставку от элетролита.Крутится свободно.
Запустил с лентой-работает!!!

Хотя звука едва добился.Регули надо чистить,особенно тембр.
При включенном тембре сигнал через него идёт.
Из лент,которые не жалко было поставить,нашёл катушку со Свемой А4620-6Р.
Витас,записанный на 38-й скорости,узнаваем и на 9-й

Некоторые итоги.Ровно через 50(пятьдесят!!!) лет после схода с конвейера магнитофон работает

.
Ни одна деталь не заменена с рождения

.Умели же делать!

yuriy · #19

bluezmoon писал(а):Оба мотора работают.

Такой вот моторчик перемотки я когда-то использовал в качестве дрели для сверловки плат. На концах одеты втулки, ао втулке просверлил отверстие и резьбу нарезал. Вставлял туда сверло и сверлил.

old_hippie · #20

Насколько помню, у этих магнитофонов при хранении должна быть нажата кнопка Стоп, чтобы ролик об тонвал не деформировался...

bluezmoon · #21

old_hippie писал(а):...должна быть нажата кнопка Стоп, чтобы ролик об тонвал не деформировался...

Совершенно верно

.

Starlight · #22

bluezmoon писал(а):Ровно через 50(пятьдесят!!!) лет после схода с конвейера магнитофон работает .
Ни одна деталь не заменена с рождения .Умели же делать!

У моего соседа был такой мафон, но на нём всегда была салфетка, связанная его бабушкой, и не помню, что этот маг у него работал. Вот такие и доживают до полтинника

, хотя техника должна работать ну хотя бы дома. Иногда покупают для того "чтобы был!"

bluezmoon · #23

Не,этот по-ходу не простаивал,голова да и стойки попилены типом 2-6.Просто так по-военному крепко сделан из металла.Винтики на лицевой из нержи.

tml1984 · #24

моя 2я орбита серая поздняя

моя 2я орбита белая ранняя

bluezmoon · #25

tml1984 писал(а):...моя 2я орбита серая поздняя
...моя 2я орбита белая ранняя

Замечательные аппаратики!

А по годам и месяцам выпуска?Ну и чисто для статистики номера?

FAI4 · #26

Очень красивый аппарат!

Особенно волшебно видимо выглядят вращающиеся в окне катушки.

Starlight · #27

tml1984 писал(а):
моя 2я орбита серая поздняя

моя 2я орбита белая ранняя

А катушки из окошек когда видны + вращаются)) просто супер!

tml1984 · #28

bluezmoon
позже, у меня в связи с переездами и пр вся коллекция упакована, скоро вновь ими займусь

bluezmoon · #29

Ок,а кнопка красная на раннем?

Борис 63 · #30

Для истории сохранил фото серой.

Аппарат продал ,а состояние было прекрасное.
Пусть радует нового владельца.

Белый оставил - он с паспортом.

Вот его фото - внешность тоже очень даже не плохая . Этот видимо под салфеткой простоял.

bluezmoon · #31

Борис,спасибо! Очень зачётные аппараты!!!

Т.е.,как я и думал,сначала были серые.Потом уже повеселели,стали бЭлый и ввели красную клавишу.

Борис 63 · #32

bluezmoon

Я не знаю,какой более ранний. Серого нет ,а фотографий больше не осталось.

Белый (видно по фото) 1972 года выпуска.

Схема есть на всякий случай ,может вам пригодится.

Мой белый не работал совсем - не крутился и не пел.

замена всех конденсаторов помогла.

Поменяли с другом все , что бы потом не искать причину поломки.

bluezmoon · #33

Не,если было только две версии и они не чередовались,то серый более ранний вариант.

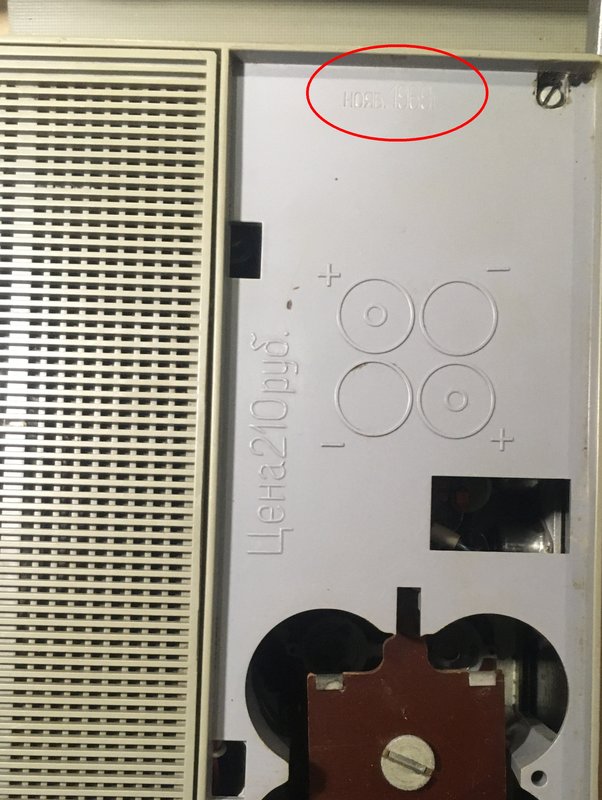

Дата под правой КБО вверху

OttoStirlitz · #34

Эх...когда то белый по дурости разобрал...сейчас бы наверняка восстановил...
Найти бы только за вменяемую цену при нормальном состоянии

нефанат · #35

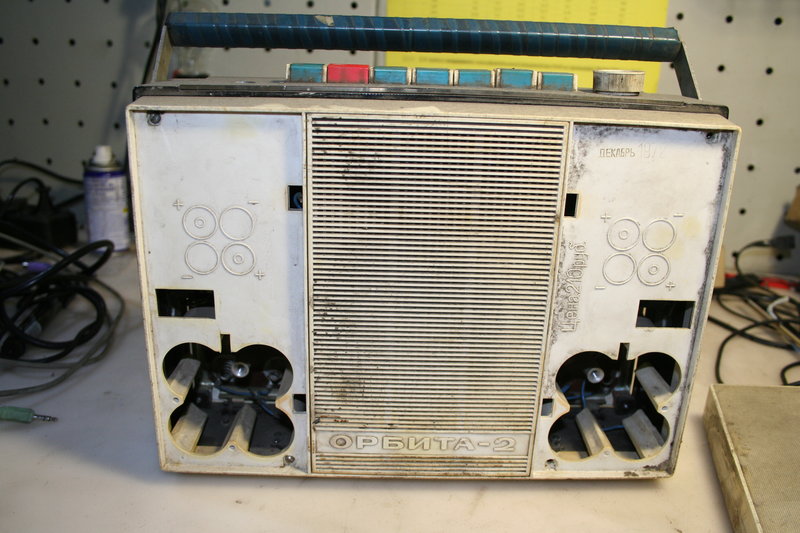

Старая темка, но других не нашел. Не смог мимо такого аппарата пройти. Правда Орбита-1, 1968 года. БП нет, хранилась похоже с ненажатой кнопкой "Стоп".)) Но красив, зараза и тяжел как кирпич.

bluezmoon · #36

нефанат писал(а): ↑
07 июн 2022, 21:44
красив

Ручки-крутилки ваще тема!

Шестидесятники.

old_hippie · #37

нефанат писал(а): ↑
07 июн 2022, 21:44
Но красив, зараза и тяжел как кирпич.

Дык. Цельнолюминиевый. Пластиковые только накладки на гнёздах и окно в верхней крышке...
Алюминиевое шасси, накрытое алюминиевой панелью на винтах, вставленное в корпус, склёпанный из двухслойного алюминия, накрытое двумя алюминиевыми крышками...

PS Да, все семь кнопок и две ручки регулировки - тоже цельноалюминиевые.

Wladimir_TS · #38

У меня тоже Орбита-2 имеется. К сожалению магнитофон в очень заезженном состоянии. Потекли батарейки, алюминиевые стаканы для оных просто превратились в труху, дно корпуса и панель ЛПМ пострадали, но не фатально. Головки - в утиль - пропил под пол миллиметра, если не больше (не то, что его надо высматривать - он четко виден) стойки тоже (похоже или гоняли много или лента на редкость абразиваная). Ролик, как не странно, относительно цел (возможно менялся), ВВ похуже (в зоне контакт с лентой заметна выработка). Пружинный ремень подмотки получил свою долю электролита их батареек. Окно в корпусе пожелтело но передняя панель и КБГ вроде норм. Но самая засада - двигатель перемоток - крутится на ХХ но при малейшей нагрузке останавливается.

Вопрос - насколь реально найти для него двигатель перемоток в исправном состоянии, пассик-пружинку подмотки, головки ?

И вообще запчасти на данный аппарат насколь доступны ?

old_hippie · #39

Wladimir_TS писал(а): ↑
10 июн 2022, 13:25
Но самая засада - двигатель перемоток - крутится на ХХ но при малейшей нагрузке останавливается.

Если коллектор не подплавлен, а обмотки без обрывов, - может, щётки относительно статора сдвинуты? Впрочем, тогда он в одну сторону должен лучше крутиться, чем в другую.

У меня движок от моих Орбит где-то лежит, но он со следами вмешательства - я зачем-то его разбирал. Уже не помню, зачем...

Wladimir_TS · #40

Магнит статора походу размагнитился. Ну или с коллектором что-то не то, износ там приличный. Надо найти где он валялся, просто я лет 5 как аппарат разобрал на молекулы, разложил по пакетикам и убрал. Только корродировавшие детали на виду - готовил под покраску.

Alexkorobov · #41

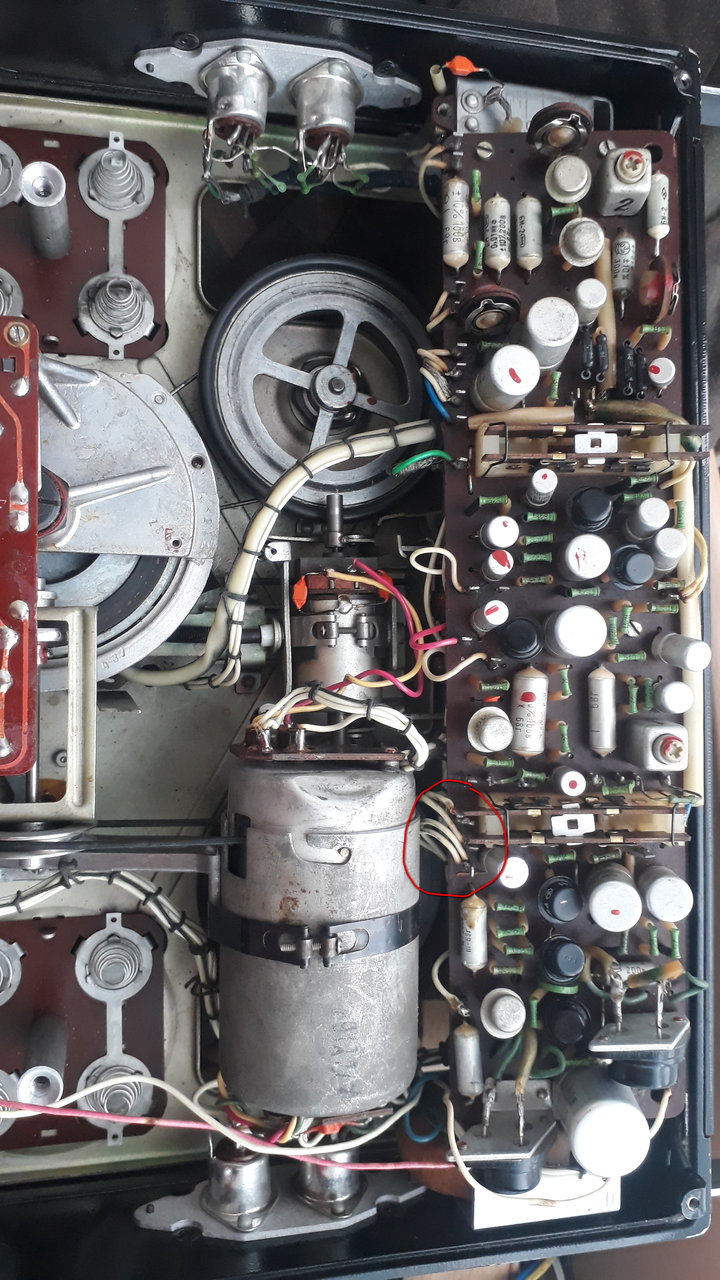

Всем привет. Есть Орбита 2. Не включается от блока питания. От батареек пробовал, тоже молчит. Внешка в неплохом состоянии. Внутри...кто то покопался, но не сильно. Разъем питания рабочий, провода от разъема к плате и мотору звонятся... Паяли в указанных местах. Контакты кнопок конечно жуткие... Подскажите плиз КУДА КОПНУТЬ

old_hippie · #42

У неё плюс на корпусе. Может, оттуда ноги проблемы растут?... И - переключатель батарея-БП у неё на разъёме АФАИР, обечайкой разъёма переключался.

Alexkorobov · #43

Переключателя не вижу...

Алексей Иосифович · #44

День добрый " Wladimir_TS " ! ... если Вам нужен магнитофон " Орбита-2 " для комплектации или ремонта своего магнитофона, могу выслать безвозмездно, оплатите только почтовые расходы, с уважением Алексей Иосифович.

bluezmoon · #45

Алексей Иосифович,извиняюсь,но Вы подайте объявление на Доске объявлений.
Здесь же мы просто обсуждаем магнитофон и его особенности.
Alexkorobov, коллега old_hippie подсказал же,по-русски-это,когда в гнездо вставляешь разъём от БП,то происходит переключение

PS Вюнсдорф,я там был...

Alexkorobov · #46

Добрый вечер. Он включается? Если да, оплачу пересылку конечно

Alexkorobov · #47

Может блок питания от него есть? Я блок к нему переделал

old_hippie · #48

Alexkorobov писал(а): ↑
17 сен 2022, 22:30
Может блок питания от него есть? Я блок к нему переделал

Там шёл обычный БП-12/5. Только разъём свой, на ранние выпуски.

Ну и с полярностью - би карефул. На общем плюс.

tml1984 · #49

old_hippie, не пишите ерунды, бп 12/5 был только к орбите 303, ко второй был свой бп, он описан в моей статье)

old_hippie · #50

tml1984 писал(а): ↑
21 сен 2022, 19:38
old_hippie, не пишите ерунды, бп 12/5 был только к орбите 303, ко второй был свой бп, он описан в моей статье)

Да, Вы правы. Мне следовало написать "насколько я помню".

Но, Орбита - весьма разнообразный магнитофон. Даже внутри одной модели.
