Головка к звукоснимателю УЗ-2 (официальное название) представляет собой первый вариант сменной пьезоголвки в советской технике. В отличие от ЗПК-58 (56, 55М) эта головка лишь несколько лет ставилась на некоторые советские электрофоны и проигрыватели и практически не встречается на радиолах. Годы выпуска техники, оснащенной этого типа звукоснимателями это приблизительно 1954-1958 гг. Несмотря на то, что она была сменной, ее замена включает в себя отвинчивание пары винтов и запаивание выводов, так что она сменная условно. Однако она продавалась так же отдельно от звукоснимателя, в отличие от более ранних пьезиков, поэтому я считаю ее сменной. В интернете, изучая вопрос, я натолкнулся на пару фотографий упаковки новой сменной головки УЗ-2 (тут и в дальнейшем я буду писать просто УЗ-2).
УЗ-2 предназначен для проигрывания как обычных, так и долгоиграющих пластинок. Лично я столкнулся с УЗ-2 в процессе ремонта проигрывателя Эльфа-7.Смена игл производится поворотом головки по своей оси на 180 градусов за рукоятку, расположенную в передней части головки, на которой нанесены отметки "О" - для обычных пластинок, "Д" - для долгоиграющих пластинок и точка, через которую необходимо переворачивать головку, чтобы предотвратить закручивание и обрыв запаянных на нее проводов. Помимо этой точки, на головке УЗ-2 стоит или удлиненная головка винта, скрепляющая передние половинки головки, или же, как варианте, который чинил я, маленькая латунная втулка, закрепленная удлиненным винтом, скрепляющим переднюю часть головки. Этот "предохранитель, упирается в щечки, расположенные в самом звукоснимателе и предотвращает прокручивание головки вокруг своей оси.

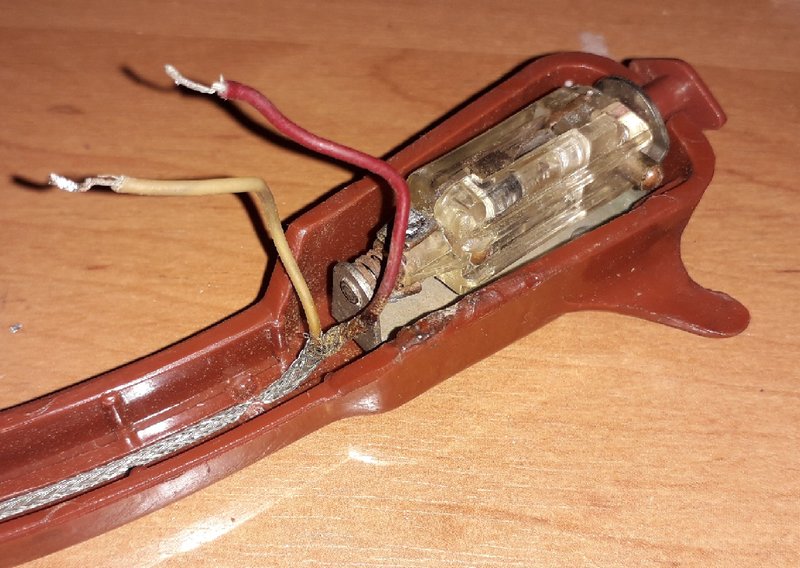

Мне с головкой и повезло и нет. Не повезло, потому что когда-то кто-то, видимо пытался его чинить, поломав ее. А повезло потому, что все осколки и части были найдены в глубине самого проигрывателя. Вот внешний вид того, что я в начале имел:
Слегка зеленоватый цвет внутри показал, что бутерброд из кристаллов сегнетовой соли, который там стоял ранее, разложился и свои функции выполнять не сможет.
Помимо этого был скол корпуса головки, к счастью, скол нашелся.

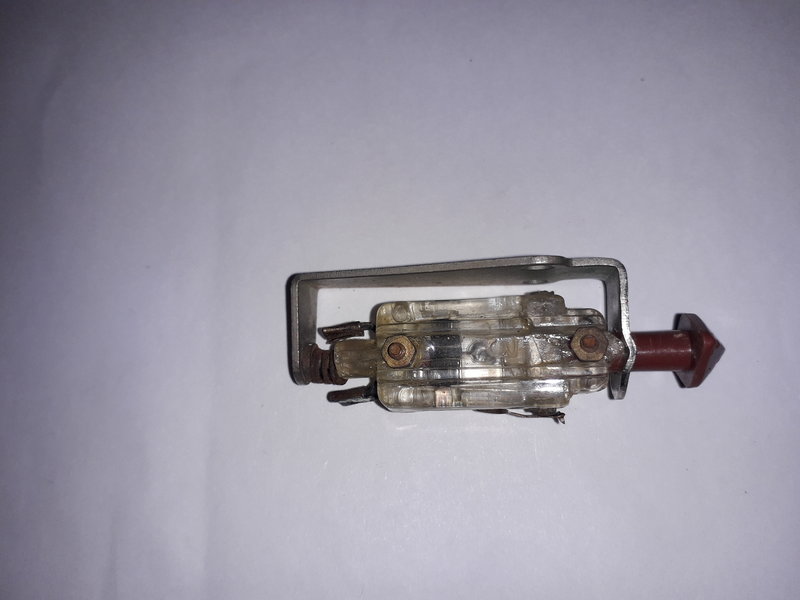

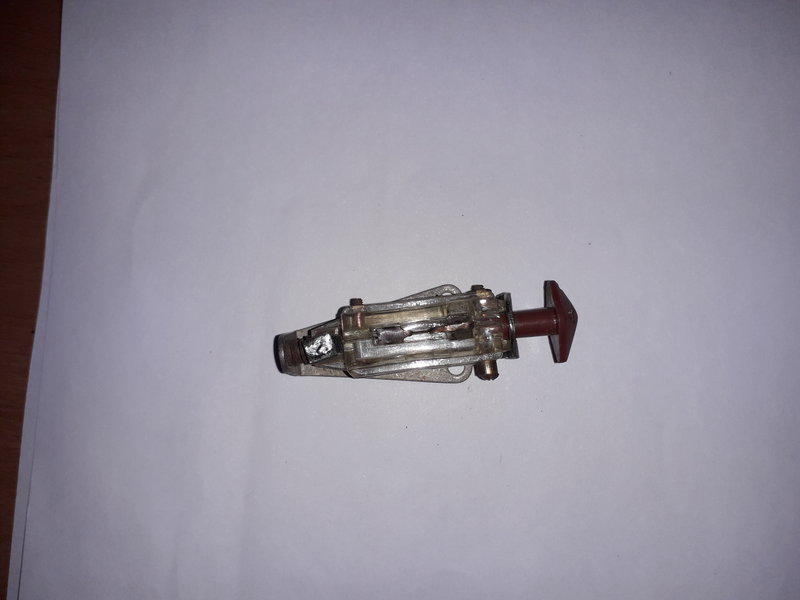

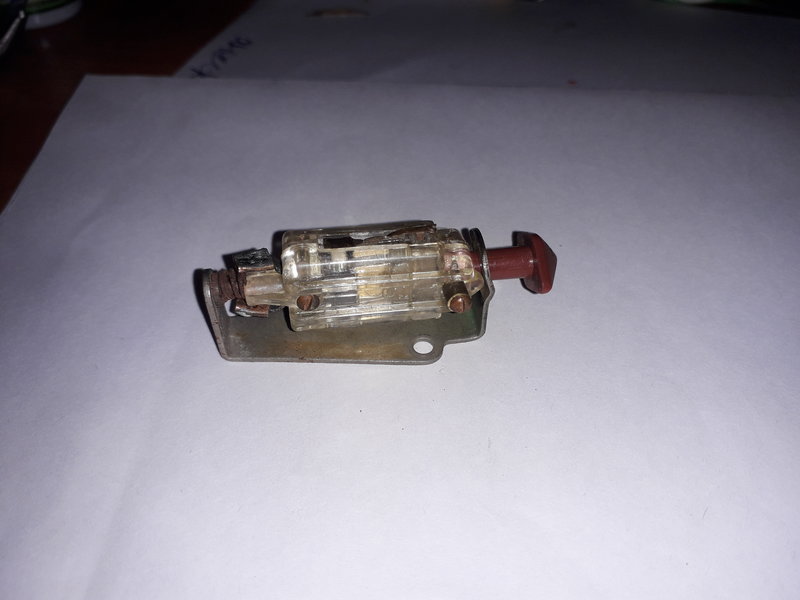

Вот еще несколько фотографий головки перед разборкой:

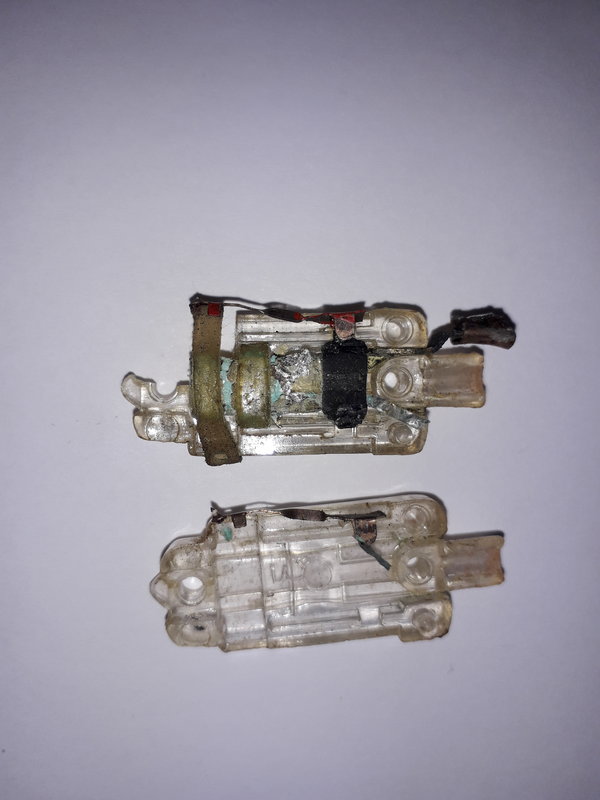

Разобрав головку, видно то, что осталось от пьезоэлемента:
На сам элемент надеты два резиновых кольца-демпфера из резины разной плотности и "поводок" для иглы,выполненный аналогично.

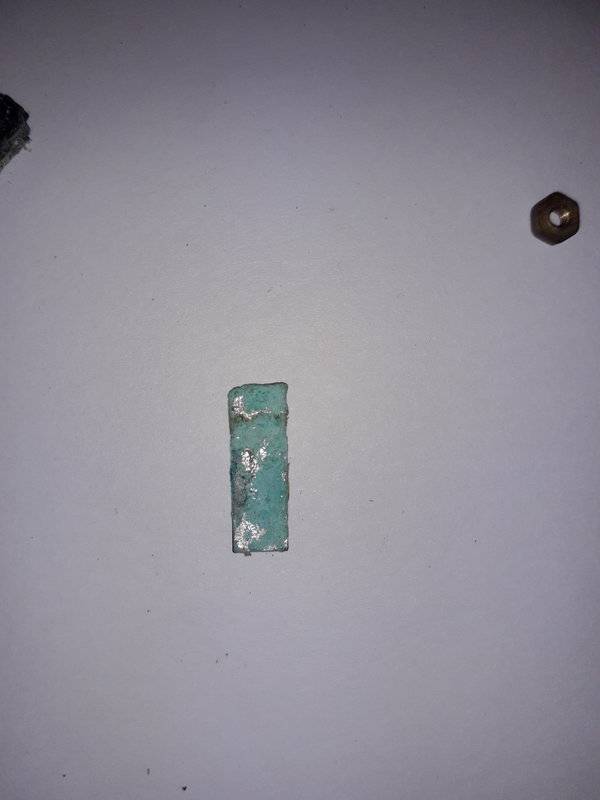

Аккуратно вытащив то, что осталось от кристалла и замерял его 5Х15 мм.
В качестве замены я взял пьезозвуконсниматель от акустической гитары диаметром 25 мм. Сделав разметку, дремелем я выпилил нужный кусок. Элемент хрупкий будьте очень осторожны.
Сборка - в обратном порядке:
Установка в головку и тестовый прогон. Не смотря на то, что в процессе выпиливания элемент получил несколько сколов, он достаточно хорошо играет.
Замечательно!!
