При желании, можно немного доработать схему на 1 рисунке, и сделать напрямую вход для кодера СЕКАМ с устройств с компонентным выходом. Тогда должно чуть улучшиться качество, хотя и по тому, что видно на фотографии, и так очень недурно показывает.По даташиту амплитуда выхода процессора TDA8362 на выходах RGB 18,19,20 равна до 4 вольт, а на входе RGB TDA8505 выв. 7,9,11 нужно 0,7вольт.A.T. писал(а):А какая получается амплитуда сигналов RGB на выходе TDA8362, входе TDA8505 и "синхро" сигнала на 29 ноге TDA8505?
МОжно RGB стандартно подключить к TDA8362 выв. 21,22,23,24. добавив резисторы конденсаторы по даташиту и больше ничего.,а + синхросигнал! Но вероятнее что все равно придётся заново регулировать яркость контрастность и т.д. под входы RGB.A.T. писал(а):При желании, можно немного доработать схему на 1 рисунке, и сделать напрямую вход для кодера СЕКАМ с устройств с компонентным выходом.
Мне попадался какой-то кривой даташит, где для каждого цвета требовались разные амплитуды. Почему и удивился, делители одинаковые, неужели источник даёт изначально разные амплитуды.ssmmiill писал(а):на входе RGB TDA8505
Нет, амплитуды одинаковые, с балансом белого в ч.б. режиме нет проблем(можно три входа даже закоротить между собой)., далее я посмотрел на TDA8362 тоже выходы одинаковые, а разность амплитуд реализовывалась на плате кинескопа.A.T. писал(а):Мне попадался какой-то кривой даташит, где для каждого цвета требовались разные амплитуды. Почему и удивился, делители одинаковые, неужели источник даёт изначально разные амплитуды.
Из ПЦТС Pal в RGB из RGB - ПЦТС Secam.lapa писал(а):В каком месте ПАЛ ?
Я применил микросхемы по даташитам 1994 года разработки, это условно 6-е поколение телевизоров., а вы предлагаете 1980г.. Потому что я с ними более знаком., и таки на шасси стояла TDA8362A, я её удалил и поставил просто TDA8362, как более подходящую под задачу. TDA8362 внутри содержит в интегральном исполнении полосовой фильтр,декодер пал, режекторный фильтр и шумоподавитель, в отличие от TDA3560. Вообще изначально планировал применять микросхемы декодера пал условно 4 поколения, но потом понял что нужно применять более новейшие- как более схематически совершенные и меньшее количество деталей+ хорошее согласование с кодером. А вот применение микросхем тв 7 поколения я посчитал уже не выгодным т.к. там уже цифровая шина I²C, флеш- память и другие новые проблемы.Электрон писал(а):TDA8362 вместо TDA3560 - почему?
Потому что было?
Т.е. поэтому и RGB, а не Y, R-Y и B-Y?ssmmiill писал(а):это условно 6-е поколение телевизоров.
При конструировании у меня была задача: максимальное качество, максимальная простота схемы и настройки.Электрон писал(а):Т.е. поэтому и RGB, а не Y, R-Y и B-Y?
Некоторое время назад я выкладывал на этом форуме схему генератора настроечных таблиц с кодером SECAM на TDA8505. Там как раз был модулятор с цифровым управлением, и сами таблицы генерировались микроконтроллером, который также делал сигналы управления для модулятора и коммутации PAL/SECAM. Вот в такую схему просится видеопроцессор с I2C, чтобы добавить функционал транскодера.ssmmiill писал(а): А вот применение микросхем тв 7 поколения я посчитал уже не выгодным т.к. там уже цифровая шина I²C, флеш- память и другие новые проблемы.
Но в 2019 году проще, и может быть даже дешевле воткнуть Raspberry Pi с ТВ-тюнером, и от неё брать сигнал для кодера. Правда, не помню, насколько легко там получить компонентный или RGBS сигнал.
С микроконтроллера можно дудеть сразу цветокодированный сигнал, хоть в PAL хоть в SECAM. Если чуть с его программой заморочиться и R2R ЦАП на выхлопы навесить..A.T. писал(а):Некоторое время назад я выкладывал на этом форуме схему генератора настроечных таблиц с кодером SECAM на TDA8505. Там как раз был модулятор с цифровым управлением, и сами таблицы генерировались микроконтроллером, который также делал сигналы управления для модулятора и коммутации PAL/SECAM.ssmmiill писал(а): А вот применение микросхем тв 7 поколения я посчитал уже не выгодным т.к. там уже цифровая шина I²C, флеш- память и другие новые проблемы.
Так известно, все испытания идут на "Радуга-703" 1974г.в. в очень приличном состоянии и кинескопа тоже 59ЛК3Ц., на него я и катушку ТВС мотал.Дмитрий Гурьянов писал(а):Похоже, что КИНЕСКОП. А какая модель телевизора?
Можно, только,подозреваю, что "чуть с его программой заморочиться", если перевести в человеко-часы, может оказаться совсем не "чуть". Транскодер и так очень прост: содержит 2 микросхемы декодер-кодер + 2 линии задержки в интегральном исполнении, которые, при желании, можно заменить физическими,если, допустим, так нравиться. Достоинство TDA8505 в том что она выдаёт самый что ни есть классический секам.HyC писал(а):С микроконтроллера можно дудеть сразу цветокодированный сигнал, хоть в PAL хоть в SECAM. Если чуть с его программой заморочиться и R2R ЦАП на выхлопы навесить..
Можно попробовать приладить любой поздний МЦ от 3УСЦТ (точнее, СМЦ PAL+линию задержки с МЦ с цепью сопряжения). При разбомжовке цветность нередко остаётся целой (что с неё снять, хотя, контура видал выдернутые). Подключать тогда к тда8505 по цветоразностным сигналам.ssmmiill писал(а):Вопрос в чём: предложите более простое не менее качественное решение, доступное в домашних условиях.
TDA4510, проще не сделать.A.T. писал(а):Можно попробовать приладить любой поздний МЦ от 3УСЦТ
Придётся городить кучу фильтров, для разделения и подавления. Так что проще только цифровой транскодер.ssmmiill писал(а):TDA8505 требует чистый чёрно-белый видеосигнал на вход Y. Я пробовал подать полный видео сигнал пал на вход Y - не работает.
Пытался сделать такой вариант в 2015 году (только без декодера), сделал платы, собрал, включаю... Не заработало. Оказалось, допустил несколько ошибок. Так и бросил до лучших времён.74LS00 писал(а):Было бы не плохо реализовать плату с отдельных частей, чтоб можно было распилить. Так будет дешевле сделать кому что надо, мне вот 5 микросхем дороговато, а одну с платой я бы возможно купил.
Сам я собираюсь сделать другой, более компактный вариант кодера для встраивания в корпус DVD плеера или приставки DVB-T2. Тоже модульный, но более продуманный (на двухстороннем текстолите, без плоского шлейфа, с режекторным фильтром и т.д.).

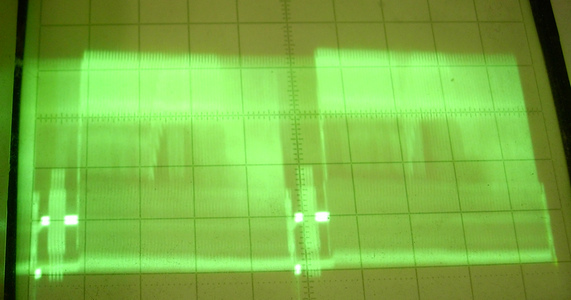

По последней же схеме включено PLL tuning with vertical identification, но и навешен кварц, что приводит к такому эффекту:26 - control pin; input HIGH = crystal tuning, input LOW = PLL tuning, both without vertical identification, 2.5 V = PLL tuning with vertical identification
)
)
Разъём там нестандартный, но широко доступны выносные переходники.twoporylyj писал(а): ↑01 ноя 2022, 17:08Это нестандартное типа S-video на одном ноуте меня как-то в тупик поставило, какой же штекер ему нужен, вместо 4 ног там больше было.
Выбирается в драйвере, или если на выкидушке Y и ПЦТС на разных тюльпанах - то оба сигнала есть одновременно, выбираются просто путём втыка в нужное гнездо.
8505 нужна или синхросмесь, или яркостный сигнал. Можно попробовать смешать синхроимпульсы с VGA, и подать. Годится ли полярность и тайминги в чистом виде - не знаю. Видеорежимы 576i/480i, в целом, на хороших AGP/PCI-E видеокартах встречаются.
Это совсем древность.Andrey Smirnov писал(а): ↑01 ноя 2022, 20:37был даже драйвер, переводящий видеокарту во вполне себе телевизионный стандарт развертки, я с такого начинал
Любая geforce от 2 и выше (как минимум) точно может штатно 576i с SVideo 4/7pin. У ATI/AMD вроде тоже. Некоторые даже в BIOS без драйверов работают в 576i, если не подключено ничего к VGA (только по TV-OUT телек).Не все источники умеют выдавать 576i по DVI/HDMI. И далеко не все адаптеры из HDMI в PrPbY могут масштабировать (вернее, единицы). Я на АлиЭкспресс видел всего 1 такую модель, и та уже архивная оказалась у продавца.Andrey Smirnov писал(а): ↑01 ноя 2022, 20:37Кстати, есть смысл поинтересоваться интерфейсом HDMI: там стандартом предусмотрена поддержка старых телевизионных и киношных стандартов... (а преобразовать "цифру" в "аналог" совсем не сложно - конвертеров полно, на любой вкус...)
Т.е. , нужен бует переходник с S-video на "тюльпаны". Увы , такого у меня сейчас нет.
S-video - это и есть обычный сигнал видео, только цветовые поднесущие на отдельном проводе, тупо соединяются и получается обычный видео сигнал (ПЦТС как пишут).
Хоть на коробке среди прочего и указан стандарт 576i
Хыыы адаптер поди демшанский ?:) Тут прикол в том что там цуцуть экономят - фактически на выходу тупо цап . То есть оно пытается заБДСМмить устройство которое HDMI выводит чтобы оно выдавало телевизионный стандарт .. Некоторые прогибаются но не все .. По нормальному чтобы получать тв сигнал из всего что дают никого не сношая там должна быть и память на кадр и видеопроц чтобы изображение корректно "унижать" до ТВ разрешения .. Но это уже сразу другие деньги ..
Там еще есть засада - ох уж эти китайцы .. Видели проффесиональные мониторы у которых три дырки BNC были кроме VGA разъема - возможно для того . Так что возможно он и не собирался переводить в телевизионный режим
