bluezmoon · #351

VINT писал(а): ↑
01 июл 2021, 19:10
...Про "левшей"...

Мне тоже пару раз приходила такая мысль.Не так давно про Обь.Пока не посмотрел воочию.
Там вместо родного динамика был поставлен 1ГД-9(или подобный) и вместо того,чтобы переставить трансформатор,переставили резистор.

Юный техник · #352

VINT писал(а): ↑
01 июл 2021, 19:10
Такой вариант завод репродукторов жизнь заставила сделать!

Ну вот. А я уж думал, что кто-то в то время озаботился вопросами промдизайна для граждан с нетрадиционной ориентацией рук...

Юный техник · #353

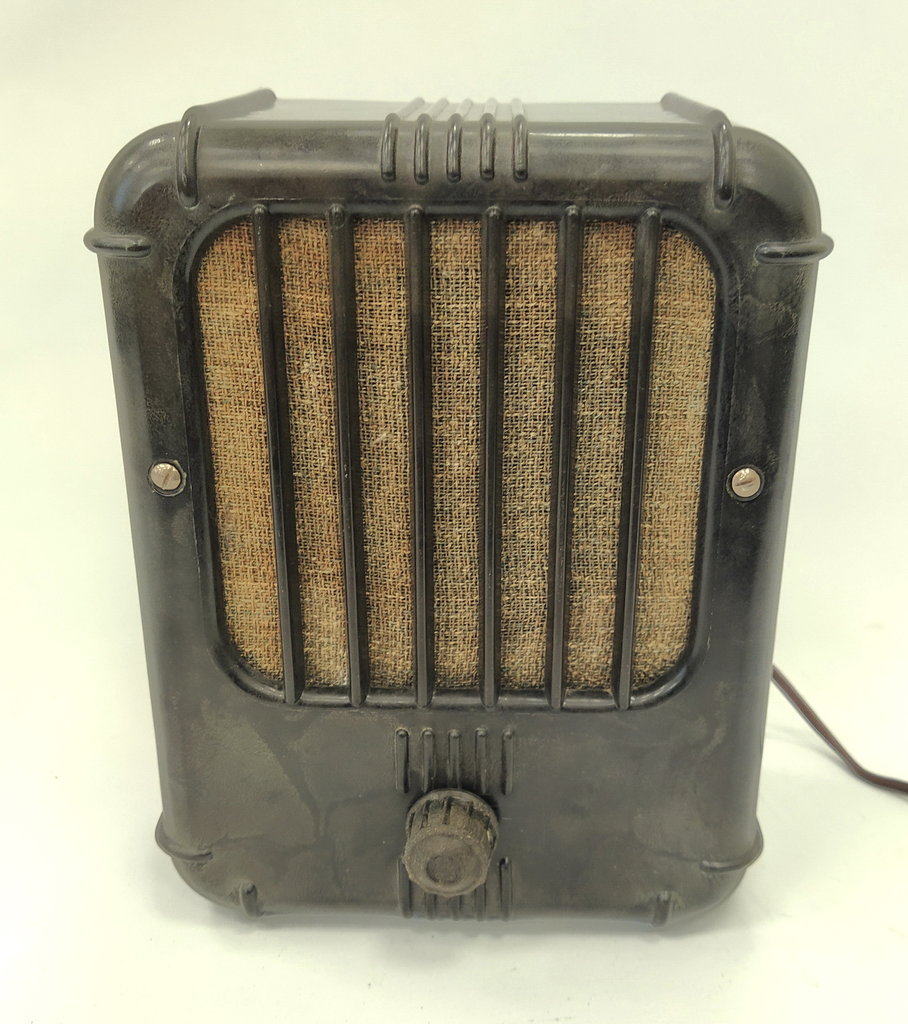

222. 0,25 ГД-III-1, Радиозавод №3. Вариант с "кустарным" потенциометром

VINT · #354

Уважаемый коллега,
а почему с "кустарным" потенциометром? Посмотрел, в моем варианте вроде бы точно такой же.

С уважением, VINT

Юный техник · #355

VINT писал(а): ↑
02 июл 2021, 06:22
Уважаемый коллега,
а почему с "кустарным" потенциометром? Посмотрел, в моем варианте вроде бы точно такой же.

С уважением, VINT

Не знаю, как назвать иначе такой тип по сравнению с обычным. Можно Бескорпусной. Хотел подчеркнуть, что такой потенциометр мог изготовить и сам РЗ№3 и какая-нибудь артель, а не НРЗ, например. В результате его использования в корпусе сделаны два дополнительных отверстия

nomo · #356

В этой же теме под номером 1 громкоговоритель с таким же потенциометром.

Юный техник · #357

nomo писал(а): ↑
02 июл 2021, 09:48
В этой же теме под номером 1 громкоговоритель с таким же потенциометром.

Круг замкнулся...

Юный техник · #358

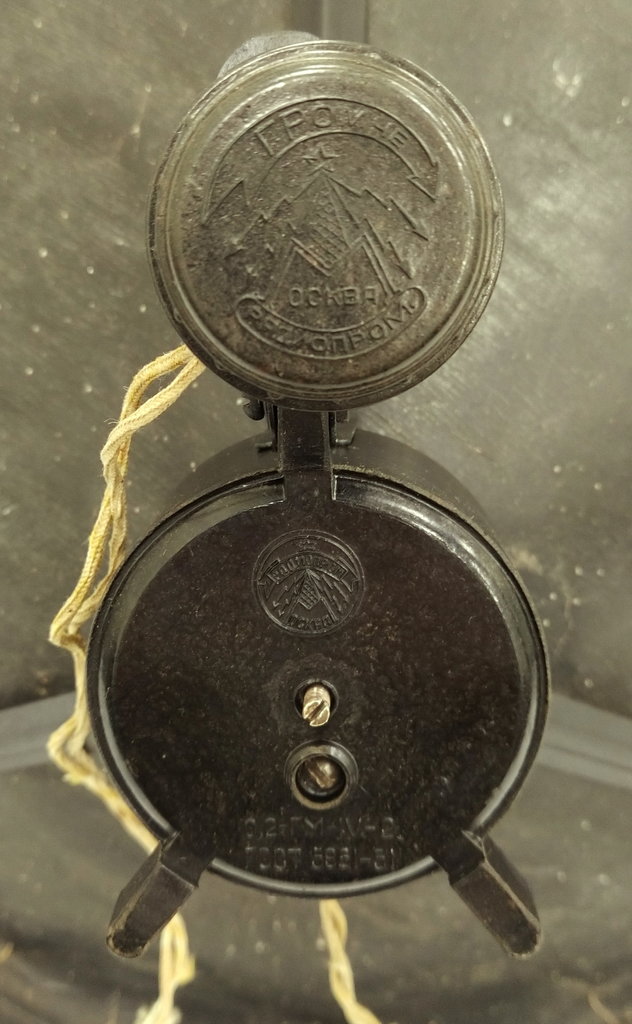

219 номер получил новый старый диффузор и оригинальную вилку-регулятор ЭМЗ:

Новый диффузор выпущен годом позже и отверстия у него уже не квадратные, а круглые. Старые винты без шлица к нему не очень подошли...

Юный техник · #359

Пара Востоков

223. Восток цвета, как солнце всходит...
Завод электроизделий №6.

224. Восток чёрно-белый, Красносельский завод пластмасс

Не очень в формате коллекции, но для полноты Востоков...

Юный техник · #360

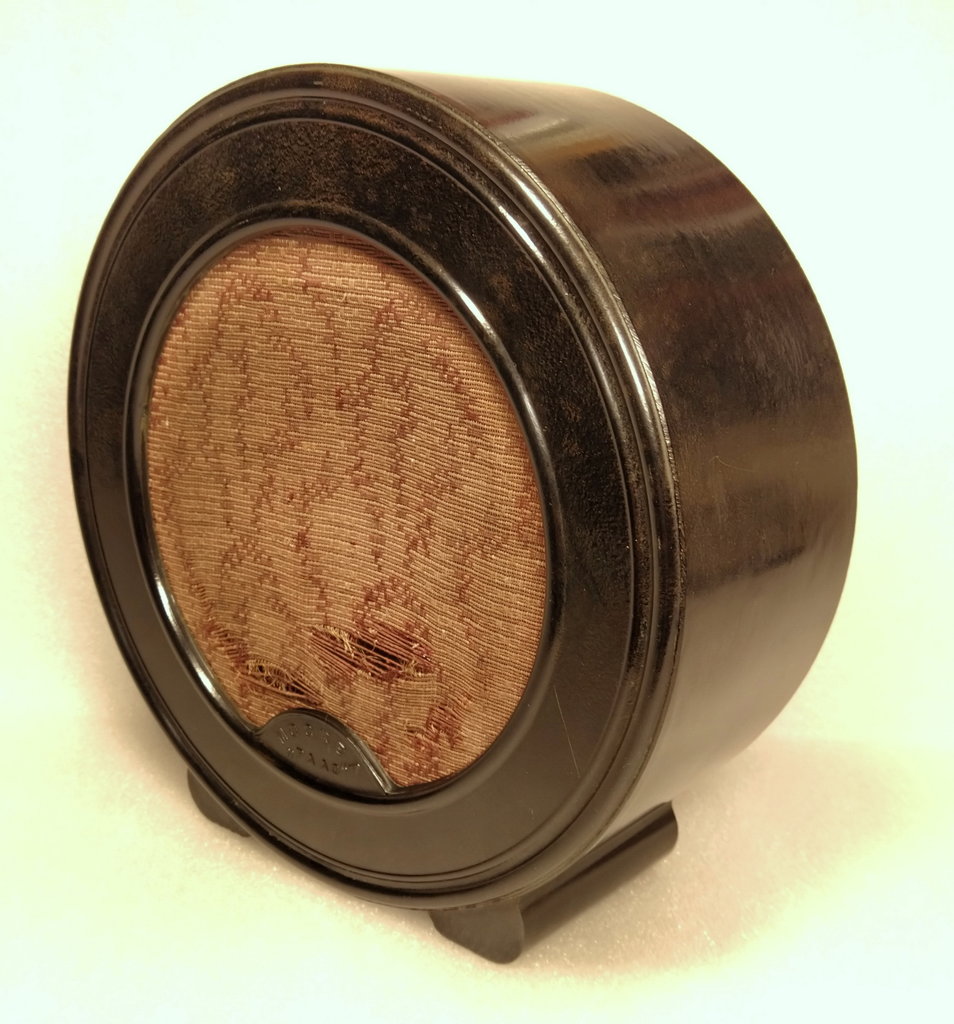

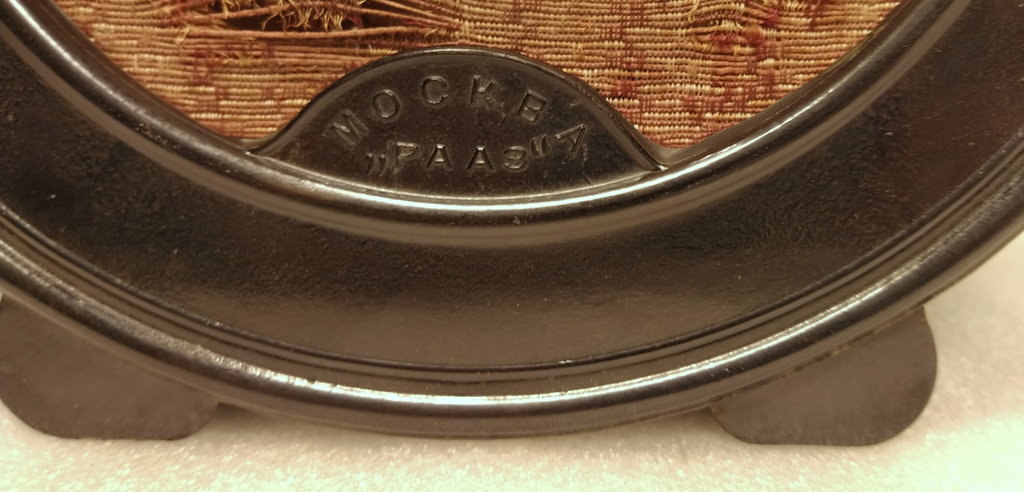

225. РААЗ, почти как номер 15, но другой порядок слов в названии и задник с тиснением, а не с печатью

Юный техник · #361

226. Малютка, Завод Радист, Ленинград

"Красный гранит"

Юный техник · #362

227. 0,2-ГМ-IV-2, Радиопром, Москва.

Практически идентичен тарелке ЭМЗ №219, за исключением некоторых мелочей

Юный техник · #363

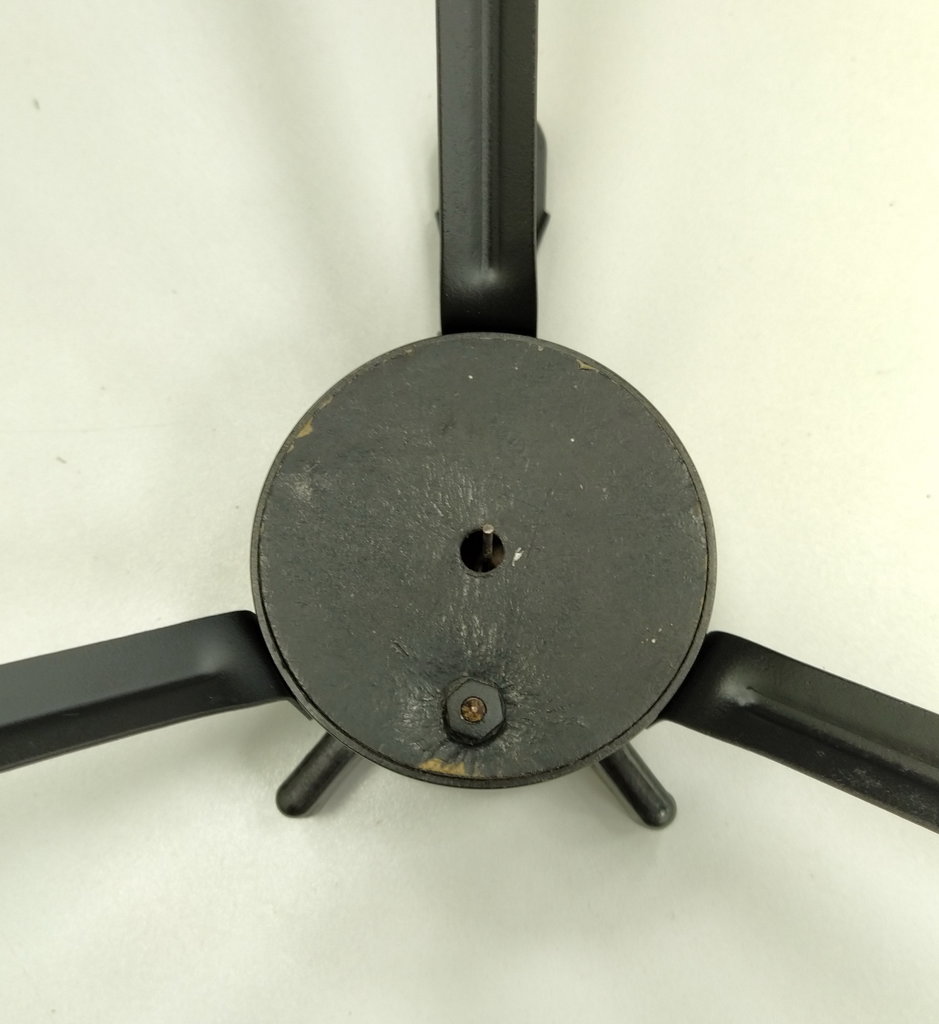

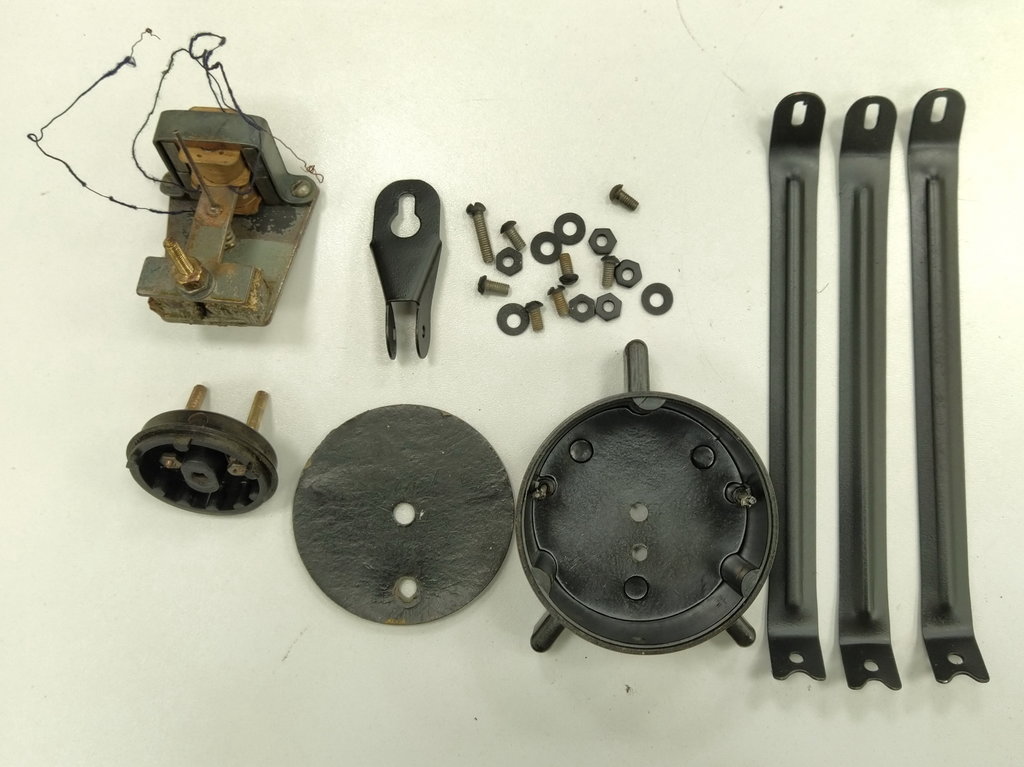

228. Самоделка не для впечатлительных

Гибрид 6Н-1 и громкоговорителя 1,5ГД - "Звезда", который у меня под номером 27

Юный техник · #364

Пара Волг разных периодов дизайнерской мысли

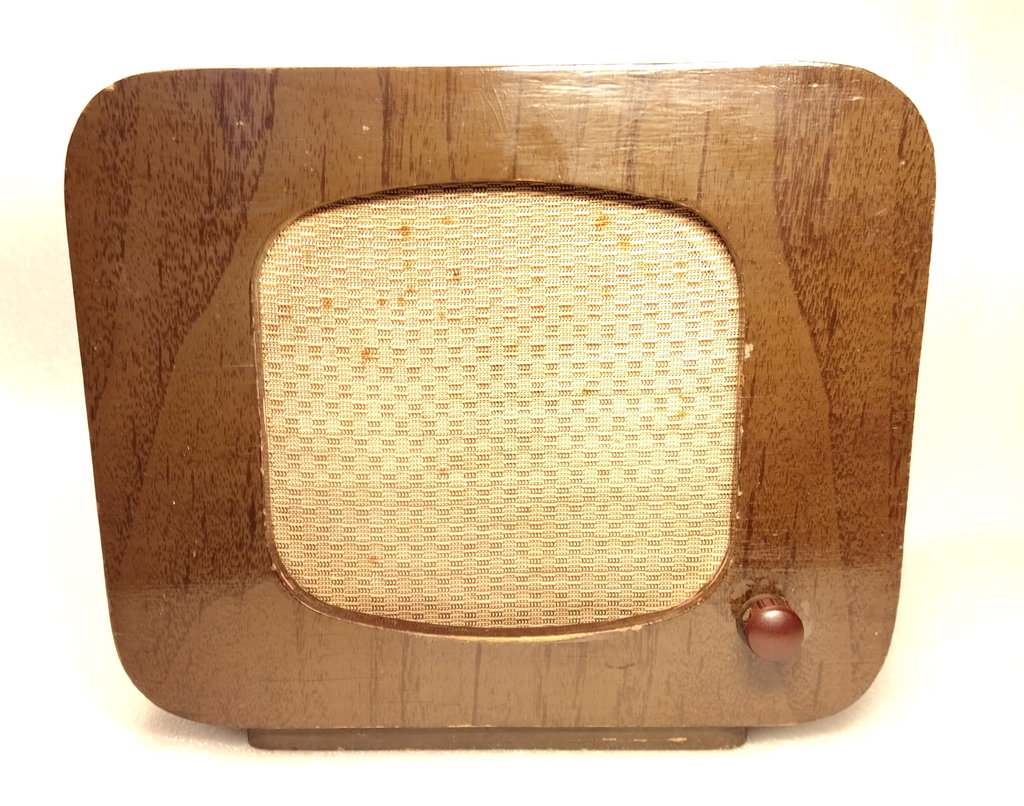

229. Волга пластиковая, Куйбышевский завод (КИНАП), 1960-е

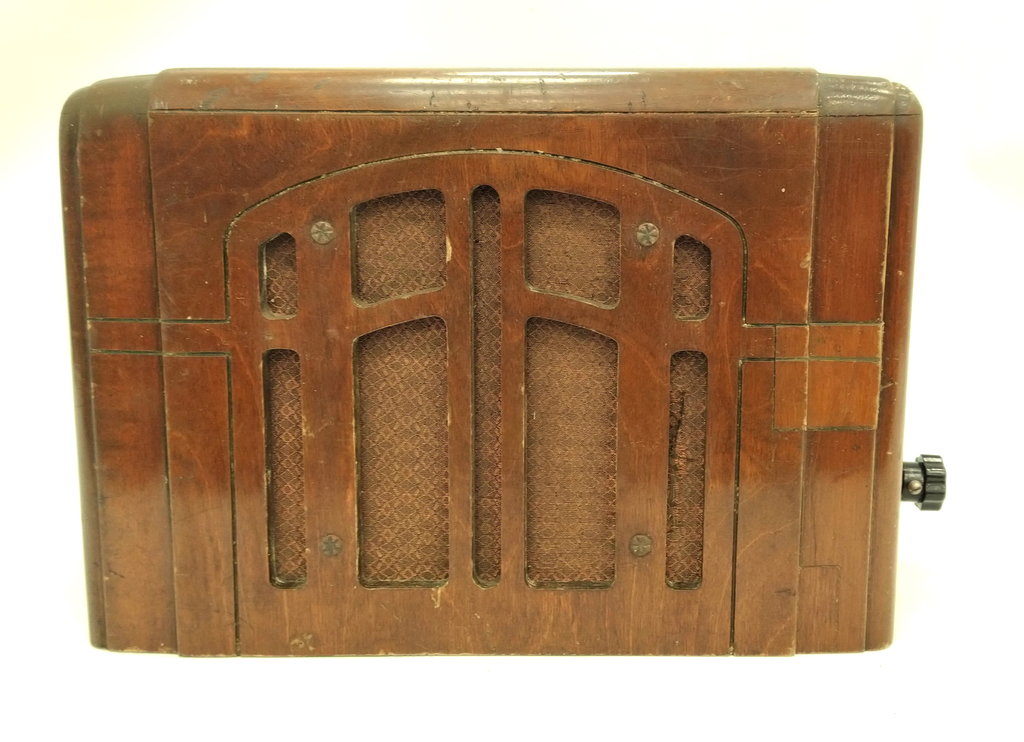

230. Волга деревянная, Завод им. Володарского (Ульяновск?), декабрь 1954

Юный техник · #365

231. Малютка ещё одной непредсказуемой расцветки. Завод "Радист"

Юный техник · #366

232. Ласточка. Завод "Красный октябрь"

Не редкий экспонат, но всё как-то не получалось найти приемлемый вариант. У этого довольно странная вилка - штыри пустотелые, но в них вставляется своеобразный винт. Как бы переходная модель от цельных штырей с винтами к штампованным, на которые провода накручивались.

Юный техник · #367

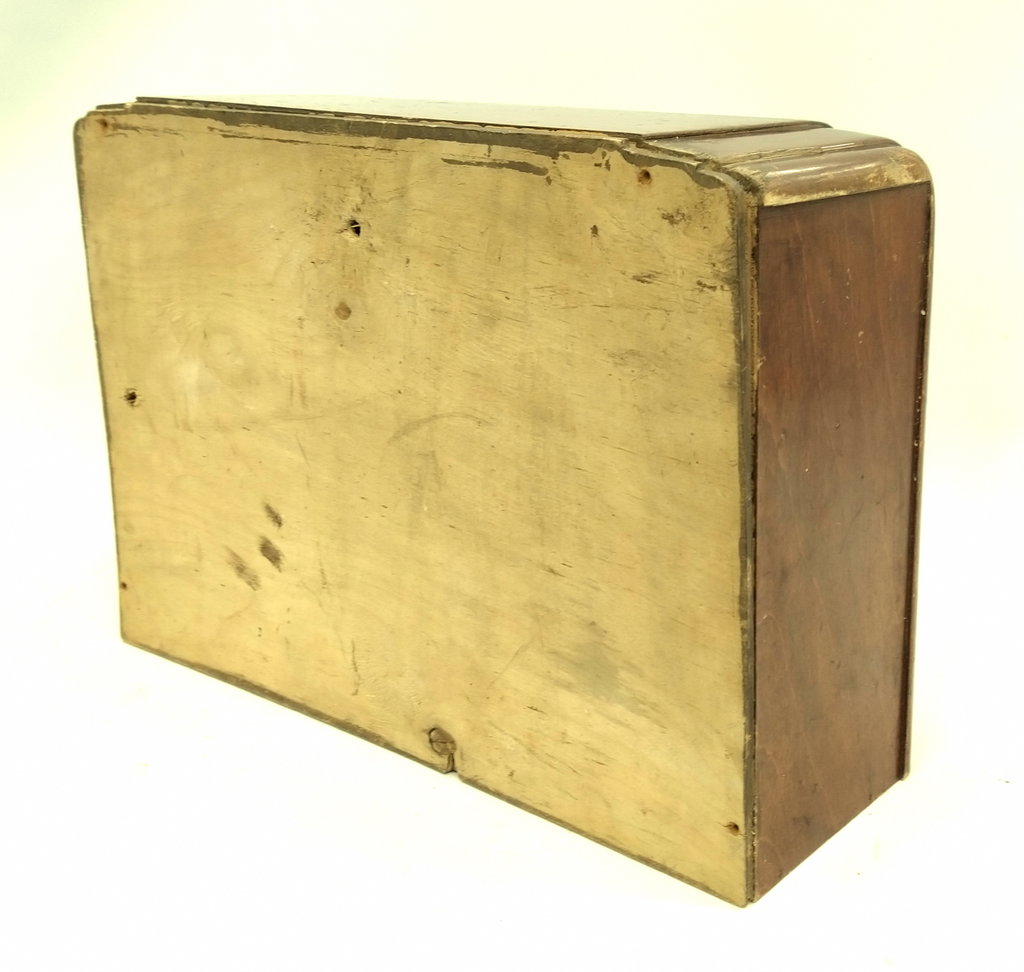

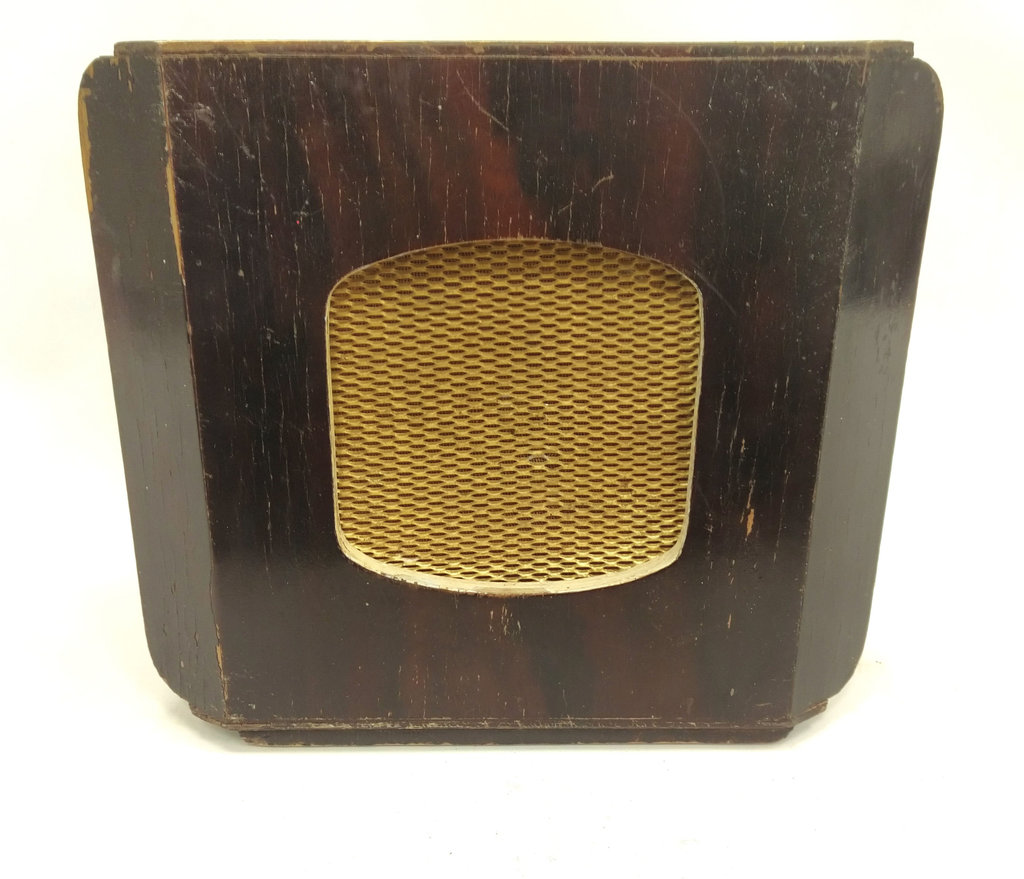

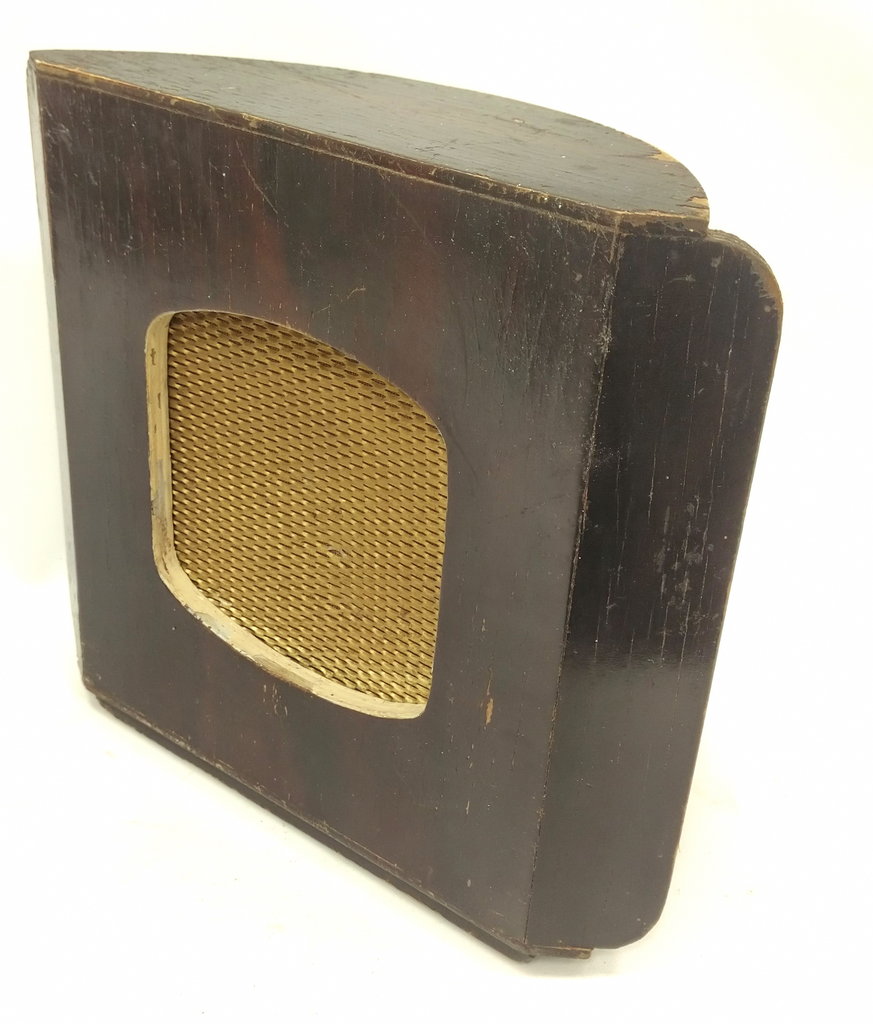

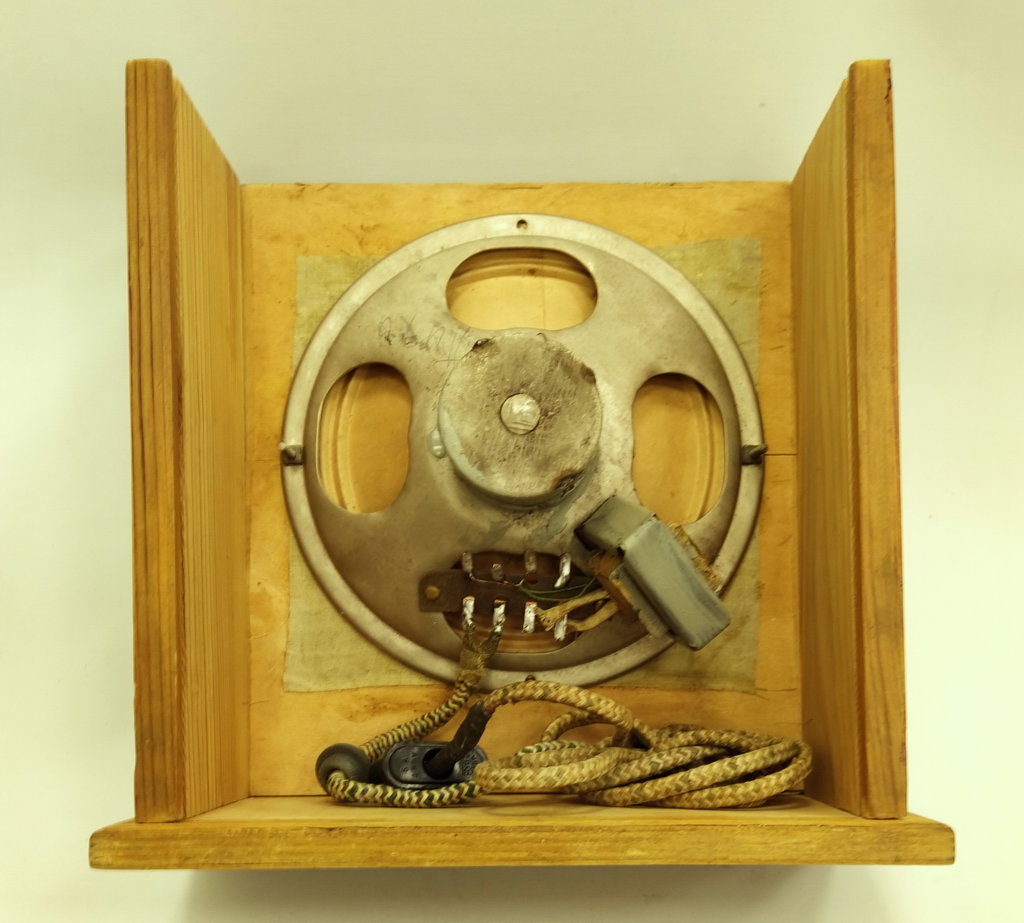

233. Неизвестный. Сделан вроде неплохо, но уверенности в фабричности нет.

На задней стенке штамп, но прочитать не получается...

nomo · #368

Корпус возможно самодельный, а вот комплектующие очень даже узнаваемые N91, N201 и ещё пару громкоговорителей не из этой коллекции.

VINT · #369

Уважаемые коллеги,
а я вот думаю, что корпус как раз заводской. Прочитал как-то в заводских материалах, что карандашным крестиком обозначали на сборочном производстве одну из зеркальных планок корпуса (например, верх или низ), чтобы не спутать при сборке. И таким же образом помечали внутреннюю сторону деталей корпуса. Тут эти пометки есть и нанесены они очень быстро, как это делается на потоке. Спереди, как мне представляется, была какая-то декоративная панель и, возможно, из фанеры. Да и штамп на самоделках вряд ли кто-то ставил бы. А вот начинку в старые корпуса от других аппаратов приспосабливали часто. Что-то очень знакомое, где-то мне это уже встречалось, но не могу вспомнить. Попадется под руку, обязательно напишу. Коллега nomo как-то писал, что подобные экспонаты могут быть изделиями Ленинградского завода № 3. Вполне может быть!
Оттиск штампа на дереве довольно часто удается прочитать в УФЛ. Можно попробовать "оживить" его компрессом из мягкой фланели (чуть большего размера, чем оттиск). Хорошо пропитанная разбавителем (уайт-спиритом, разбавителем Р-4 или универсальным разбавителем № 1; разбавитель подбирается опытным путем) ткань осторожно накладывается на оттиск, сверху покрывается прозрачным стеклом и слегка прижимается грузиком на 10-15 минут (стекло используется для замедления испарения разбавителя и визуального контроля за высыханием ткани). Разбавитель пропитывает краску оттиска и повышает контраст, который усиливается при его испарении с поверхности после осторожного удаления компресса (краска высветляется медленнее, а дерево быстрее). Результат после такого "лечения" становится лучше читаем в УФЛ.
В любом случае, это вполне достойный экспонат коллекции.

С уважением, VINT

Юный техник · #370

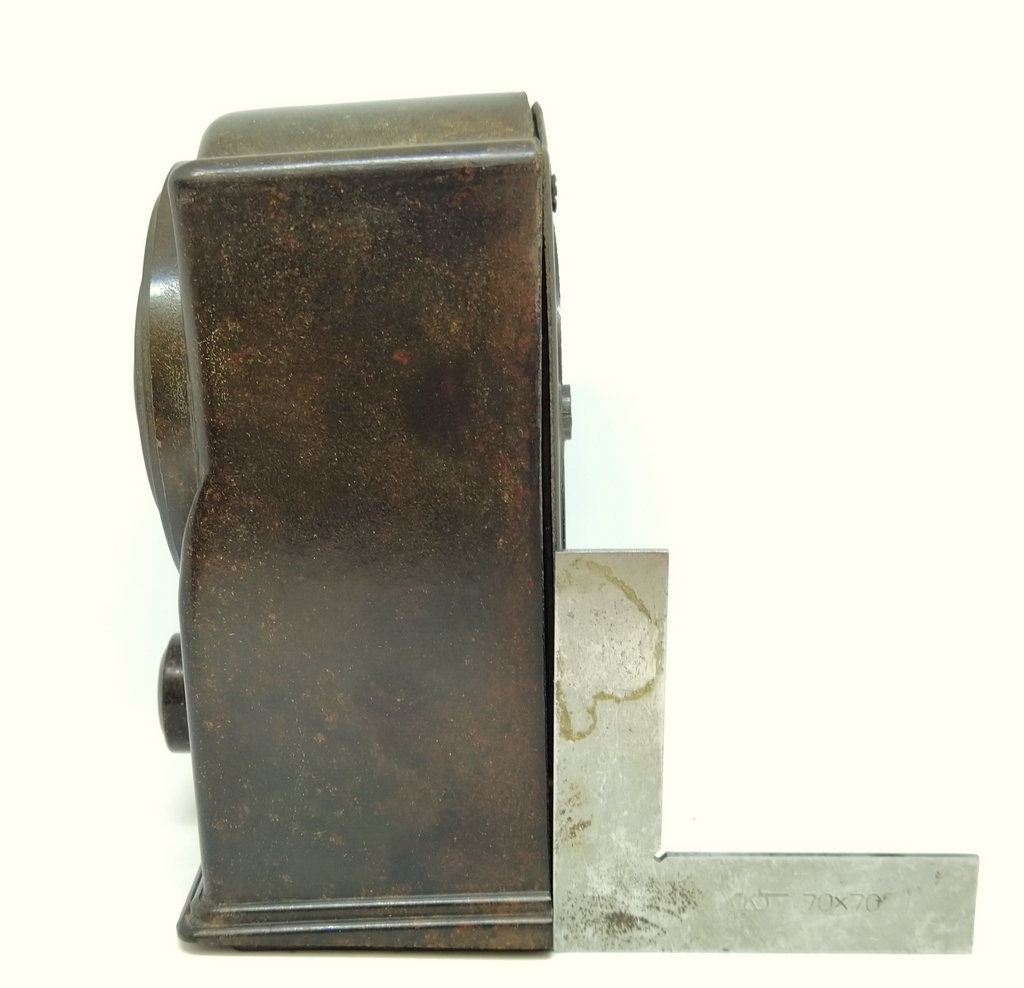

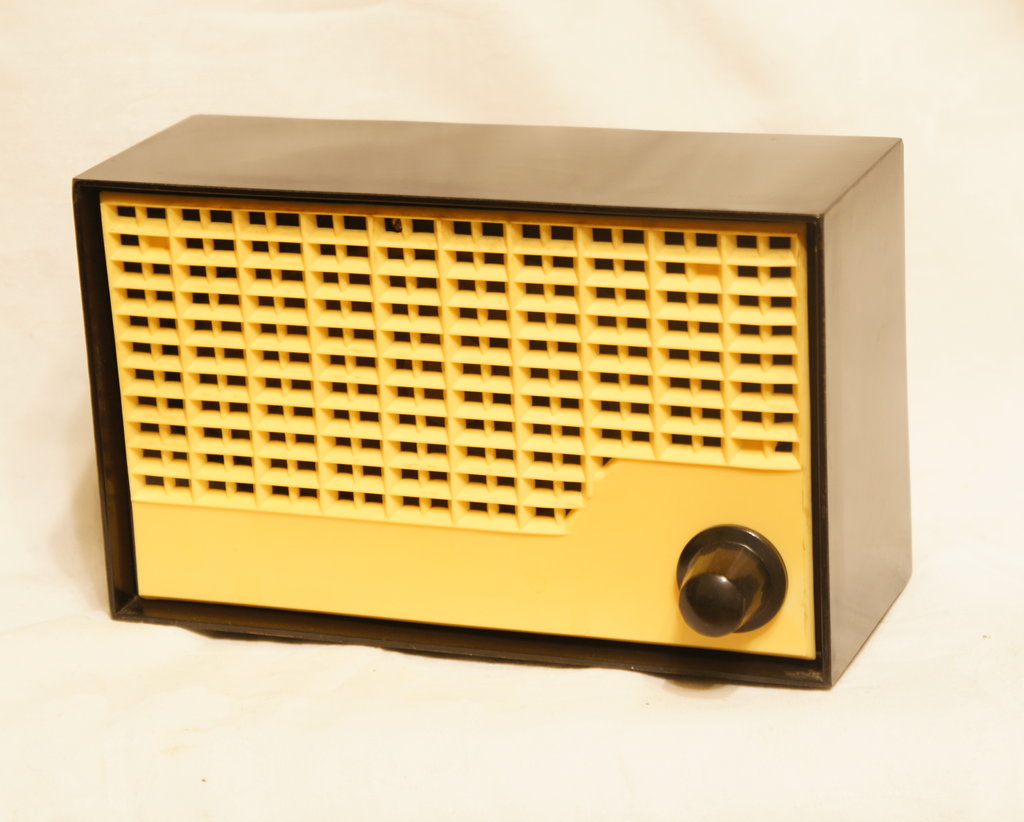

234. Малютка "Наклонная". Это брак производства или что-то ещё. Слабо представляю процесс сборки пресс-формы для такого изделия - можно ли собрать так неправильно...

Юный техник · #371

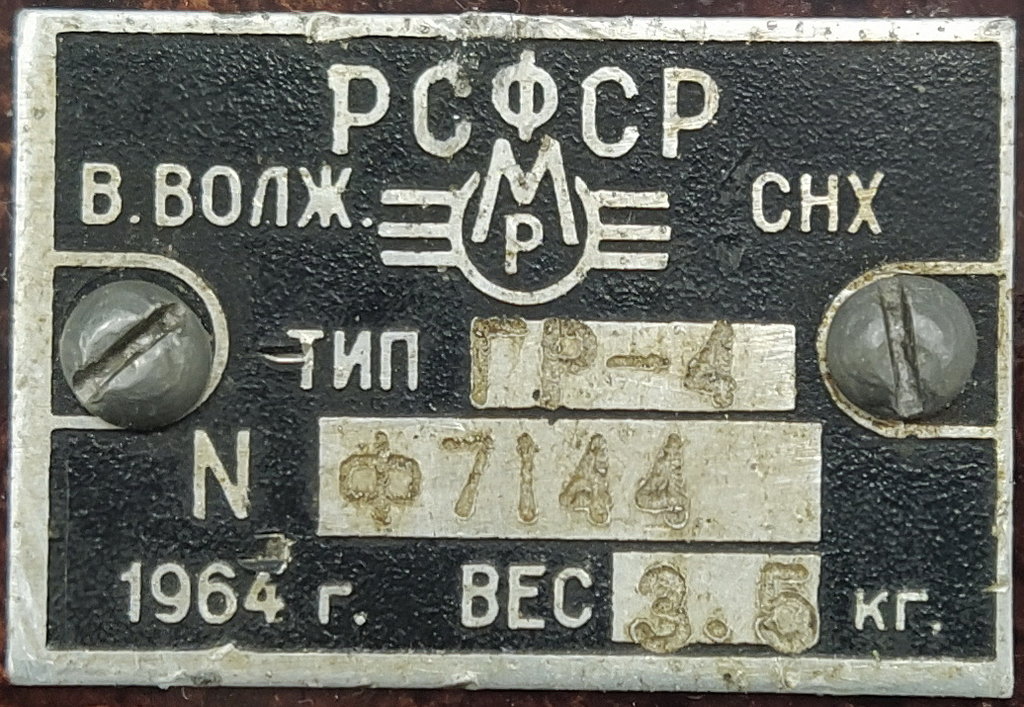

235. ГР-4 - аналог №130, но более поздняя версия. Муромский радиозавод, 1964 г.

Кому-то понадобился разъём ШР,который был снизу - теперь он временно отсутствует...

Пентатоник · #372

Юный техник писал(а): ↑
03 янв 2022, 20:24
Малютка "Наклонная". Это брак производства или что-то ещё.

По фото видно, что не брак, клин внизу сделан сознательно

Крым · #373

Юный техник, та где ж вы их, эти брехунцы, берёте?

svk · #374

Юный техник писал(а): ↑
03 янв 2022, 20:24
234. Малютка "Наклонная". Это брак производства или что-то ещё. Слабо представляю процесс сборки пресс-формы для такого изделия - можно ли собрать так неправильно...

Разные заводы выпускали. На Красносельском сделали с наклоном, наверное, предполагается, что будет стоять (висеть) выше головы слушателей. Меньше потерь по звуку при такой небольшой мощности. Возможно таким решением несколько "компенсировали" снижение мощности в поздних моделях.

Юный техник · #375

Пентатоник писал(а): ↑
09 янв 2022, 07:40
По фото видно, что не брак, клин внизу сделан сознательно

Сознательность - вопрос тёмный, исследованию не подлежит. Брак - это же всего лишь несоответствие задуманному. Может и хорошим получится...

Крым писал(а): ↑
10 янв 2022, 08:20
Юный техник, та где ж вы их, эти брехунцы, берёте?

"Мы не раскрываем наших источников..." (C)

svk писал(а): ↑
10 янв 2022, 09:39
Разные заводы выпускали. На Красносельском сделали с наклоном, наверное, предполагается, что будет стоять (висеть) выше головы слушателей. Меньше потерь по звуку при такой небольшой мощности. Возможно таким решением несколько "компенсировали" снижение мощности в поздних моделях.

Так их около половины из Красного Села, но такой один. У него, правда, и "шильд" на спине немного нетрадиционный.
Сомневаюсь, что в то время кто-то озадачивался для такого устройства тонкостями распространения звука. Тем более, если его повесить, то он направлен вверх...
Но как гипотезу, можно принять

Юный техник · #376

236. Неизвестный пьезоэлектрический громкоговоритель

На дне есть штамп, на котором как-будто сказано "[Москов]ская [ф-ка] культтоваров Москва"

Крым · #377

Корпус - просто жЭсть )))))))

Юный техник · #378

Юный техник писал(а): ↑
21 янв 2022, 00:21
236. Неизвестный пьезоэлектрический громкоговоритель

На дне есть штамп, на котором как-будто сказано "[Москов]ская [ф-ка] культтоваров Москва"

Нашёл весьма похожий штамп (это упаковка от спичек):

Возможно эта Ростокинская фабрика выпускала приёмник "Москва" в 1941 году

Юный техник · #379

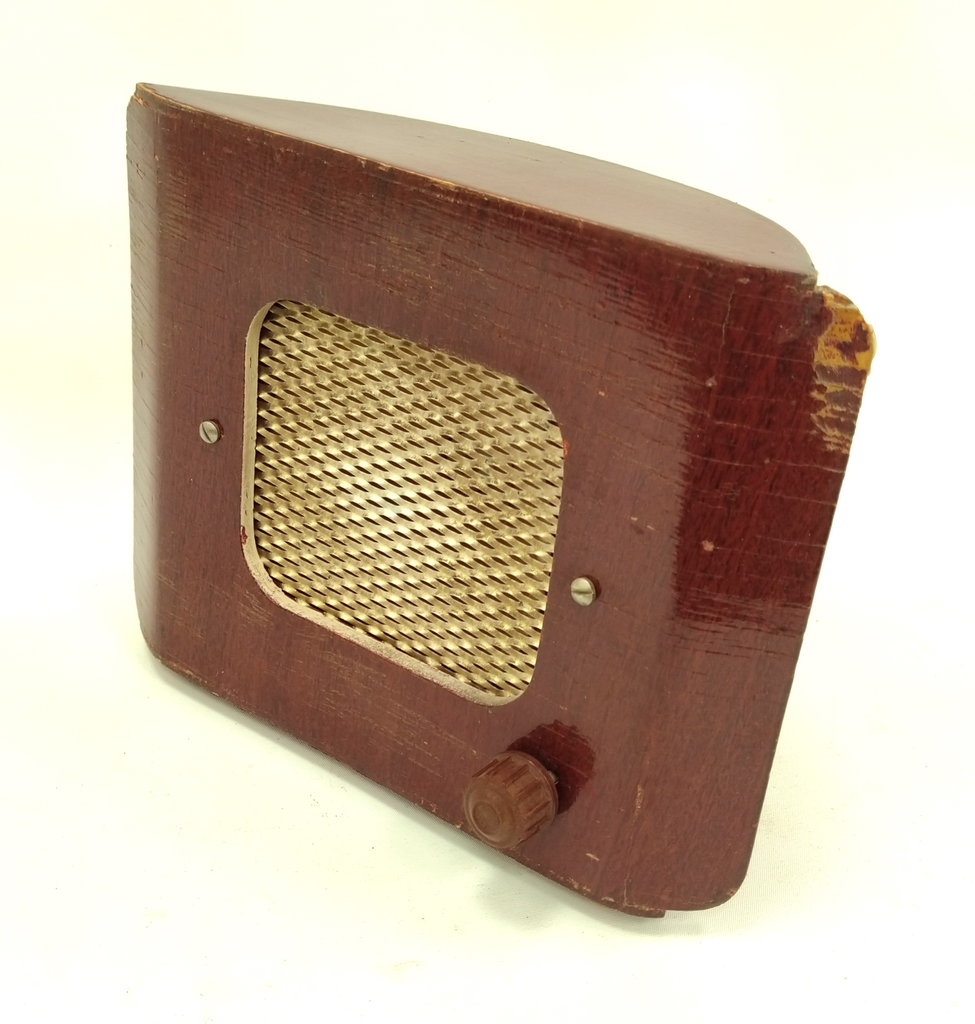

237. Очередной вариант 0,25-ГД-III от Радиозавода №3.

Регулятор громкости вынесен на переднюю панель, что нехарактерно для угловых громкоговорителей. Иногда встречаются такие переделанные, но здесь всё штатно так и было.
Внутри на дне написано, что это мебель, для введения в заблуждение

nomo · #380

Такая модель громкоговорителя, с ручкой на лицевой части, периодически встречается. Именно заводского исполнения, не переделка.

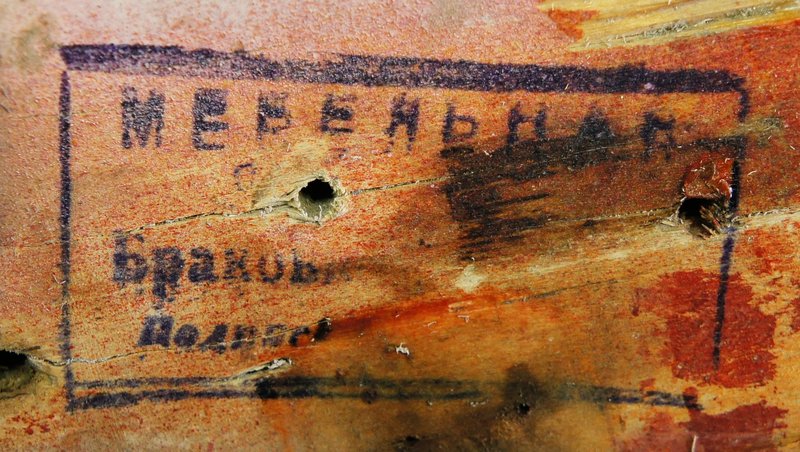

Интересен штамп на дне громкоговорителя. Нет ли у вас фотографии с изображением всего штампа? Дело в том, что у некоторых производителей радиоаппаратуры не было своих деревообрабатывающих цехов и деревянные корпуса они заказывали на других производствах. Так было и у Завода Радиоизделий N3. Есть предположение, что эти корпуса производила мебельная фабрика 2-й пятилетки. Может быть на штампе есть название фабрики?

Юный техник · #381

Штамп под трансформатором, а он не очень съёмный - на скобках, лишний раз лучше не разгибать. Поэтому более лучшего фото не сделать. Но попробую заглянуть под другим углом...

Юный техник · #382

nomo писал(а): ↑
28 янв 2022, 07:53
Интересен штамп на дне громкоговорителя. Нет ли у вас фотографии с изображением всего штампа? Дело в том, что у некоторых производителей радиоаппаратуры не было своих деревообрабатывающих цехов и деревянные корпуса они заказывали на других производствах. Так было и у Завода Радиоизделий N3. Есть предположение, что эти корпуса производила мебельная фабрика 2-й пятилетки. Может быть на штампе есть название фабрики?

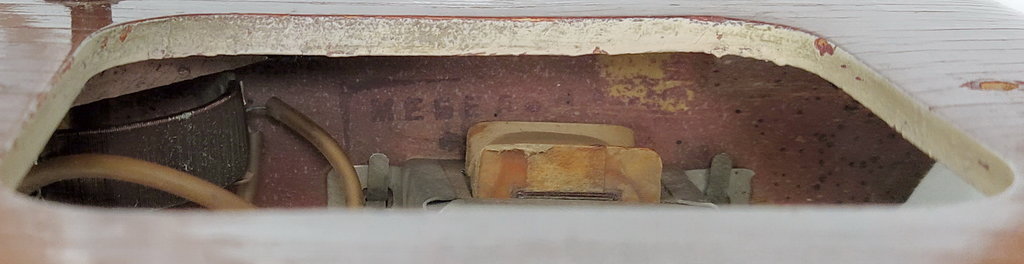

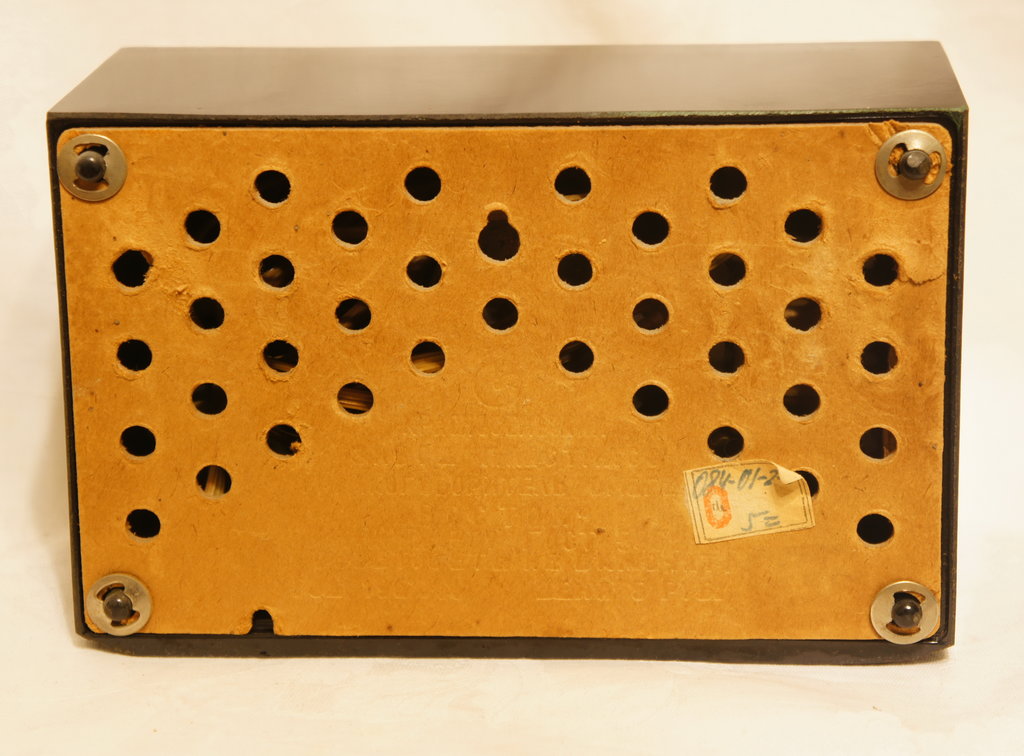

Не очень получилось заглянуть под трансформатор, но такое ощущение, что написано Мебельная фабрика №3

Юный техник · #383

14_2 РААЗ. Другой вариант исполнения

Брал его как донора корпуса для №14 - там дырочки в левом боку. Но оказалась немного другая модификация - крепёжные отверстия панели в других местах и динамик с пластиковой корзиной. Придётся оставить в собрании...

nomo · #384

Юный техник писал(а): ↑
27 мар 2022, 22:21
Не очень получилось заглянуть под трансформатор, но такое ощущение, что написано Мебельная фабрика №3

Спасибо.
Мне попался такой же со штампом, но тоже плохо читается фабрика. Зато видно нижнюю часть штампа. Надписи "Браковщик", "Подпись".

#385

Юный техник писал(а): ↑
27 мар 2022, 22:21
но такое ощущение, что написано Мебельная фабрика №3

Скорее всего так и есть.

Юный техник · #386

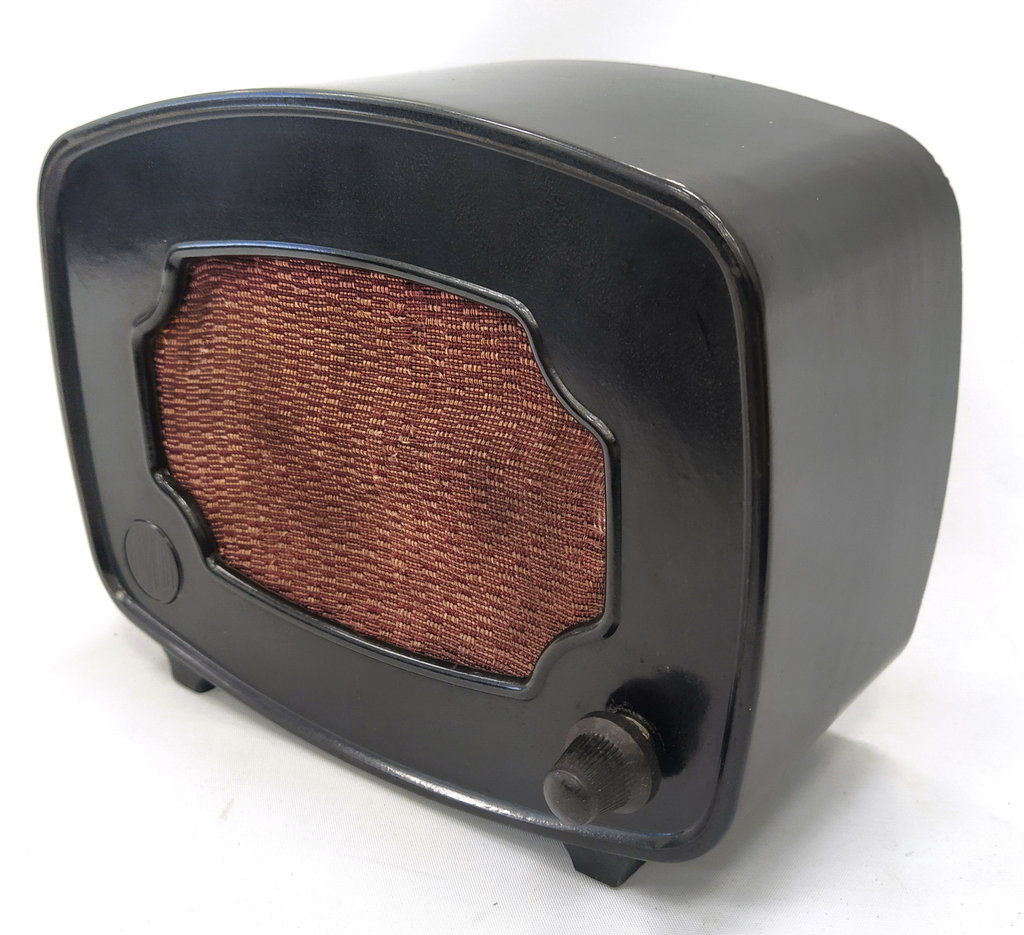

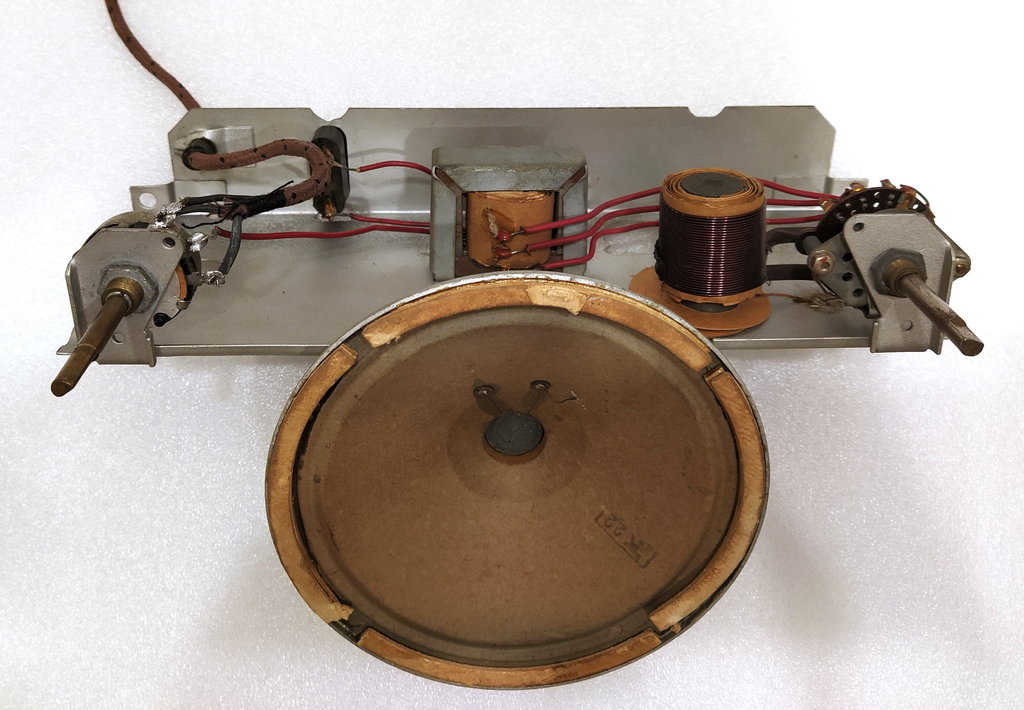

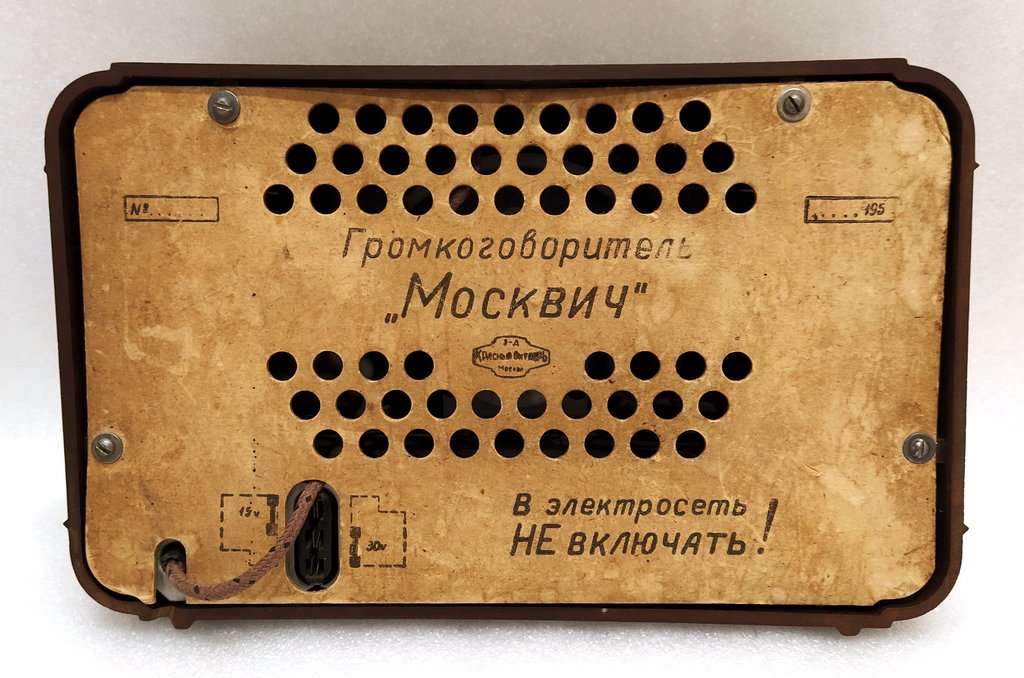

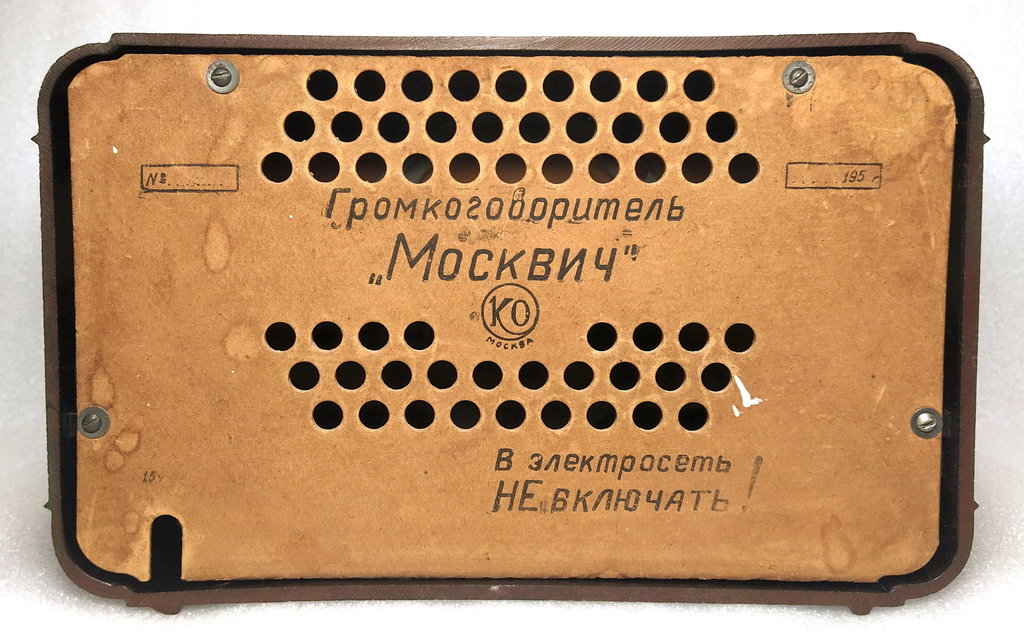

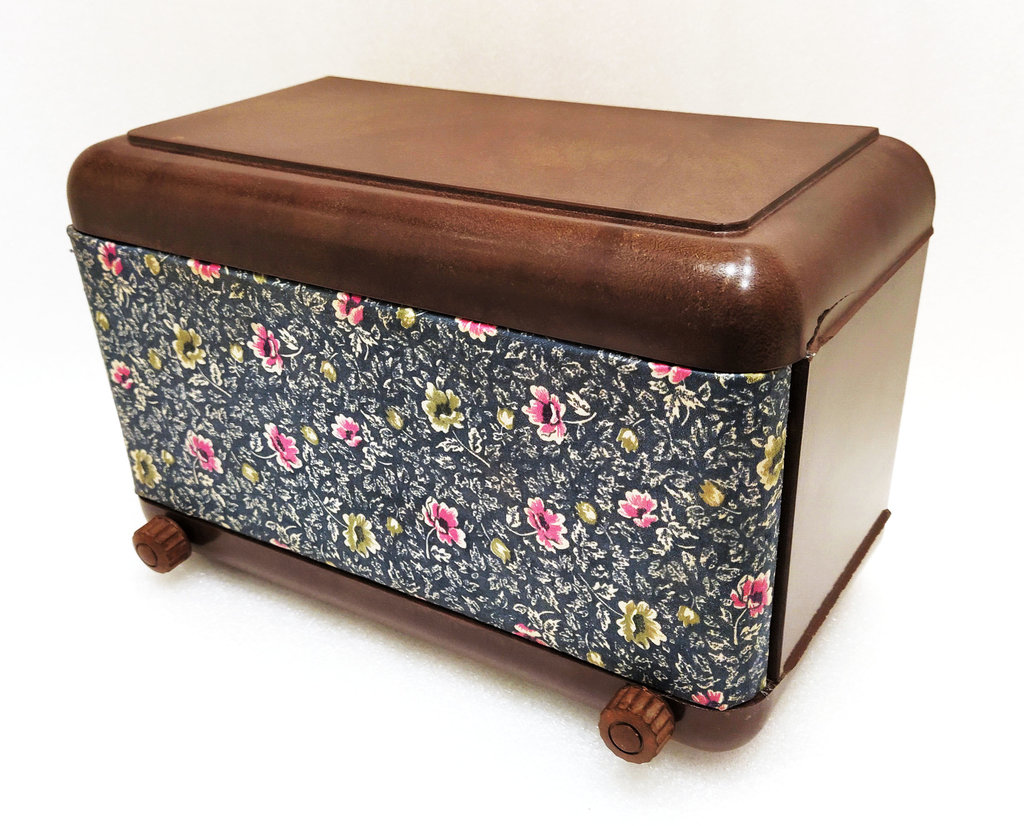

238. Москвич с регулятором тембра и переключателем напряжения. Завод "Красный Октябрь", Москва

Ткань и шнур неоригинальные, зато абсолютно аутентичная схема - трансформатор с двумя отводами на первичке. Нет бумажной вставки-переключателя, но это изготовлю.

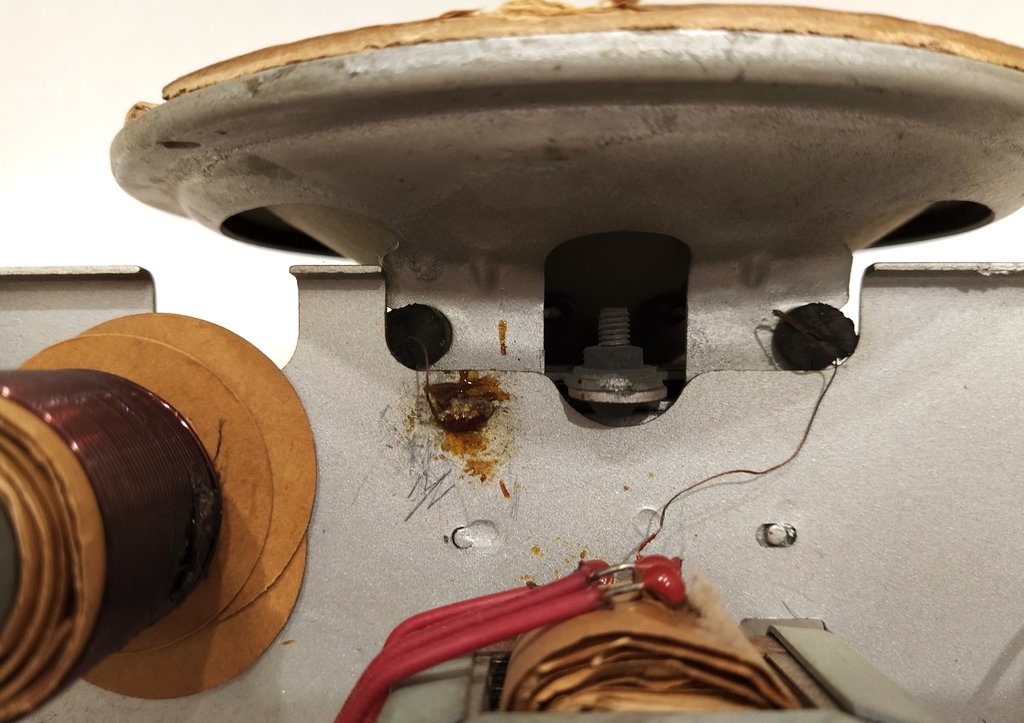

Интересно - один конец катушки динамика припаян к корпусу - сэкономили провод

Юный техник · #387

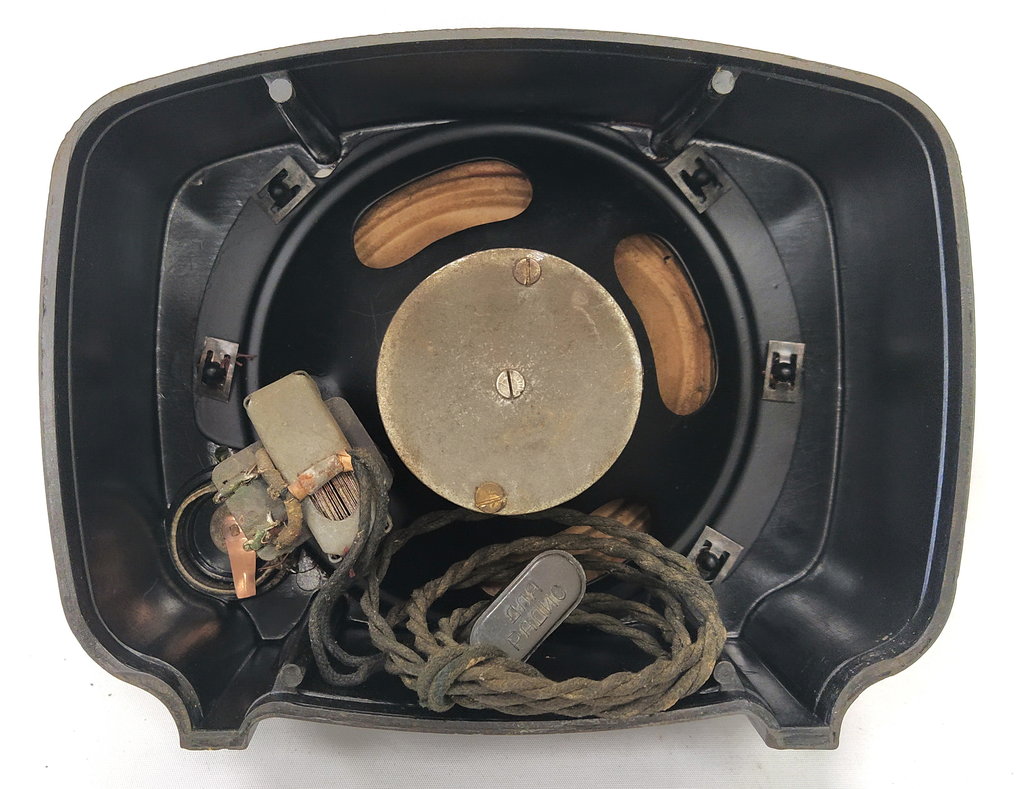

239. Москвич, второй вариант. Завод "Красный Октябрь"

Второй вариант - значит ещё в корпусе с отверстиями спереди, но уже без регуляторов в них - заглушки вытаскиваются. Третий вариант здесь под номером 101, без отверстий. Задники у всех вариантов также различны, на третьем и логотип завода уже другой.
Экзотическая конструкция штырей в вилке, довольно сложное изделие...

Машинист · #388

Юный техник, напишите, пожалуйста, в ЛС, есть пару вопросов

Юный техник · #389

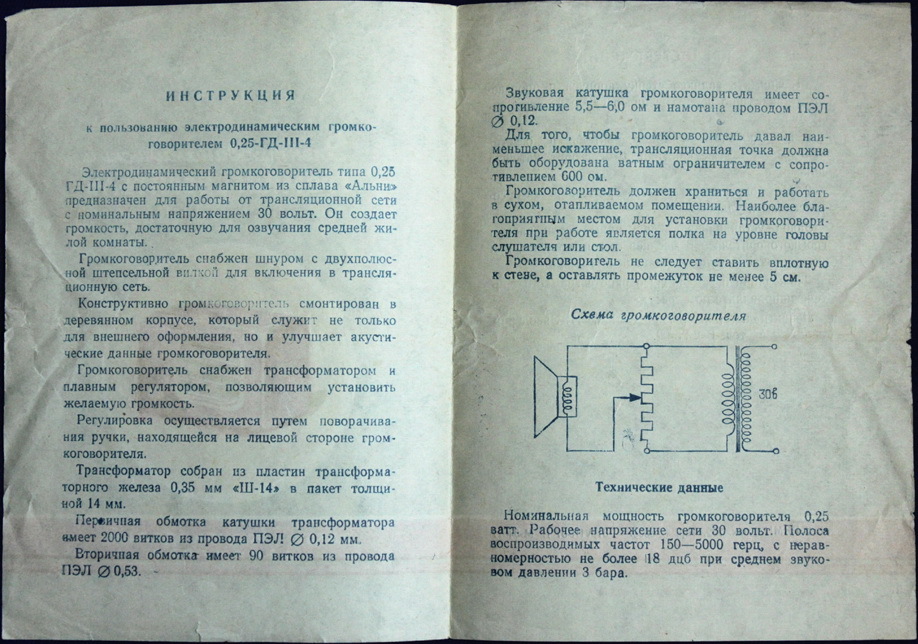

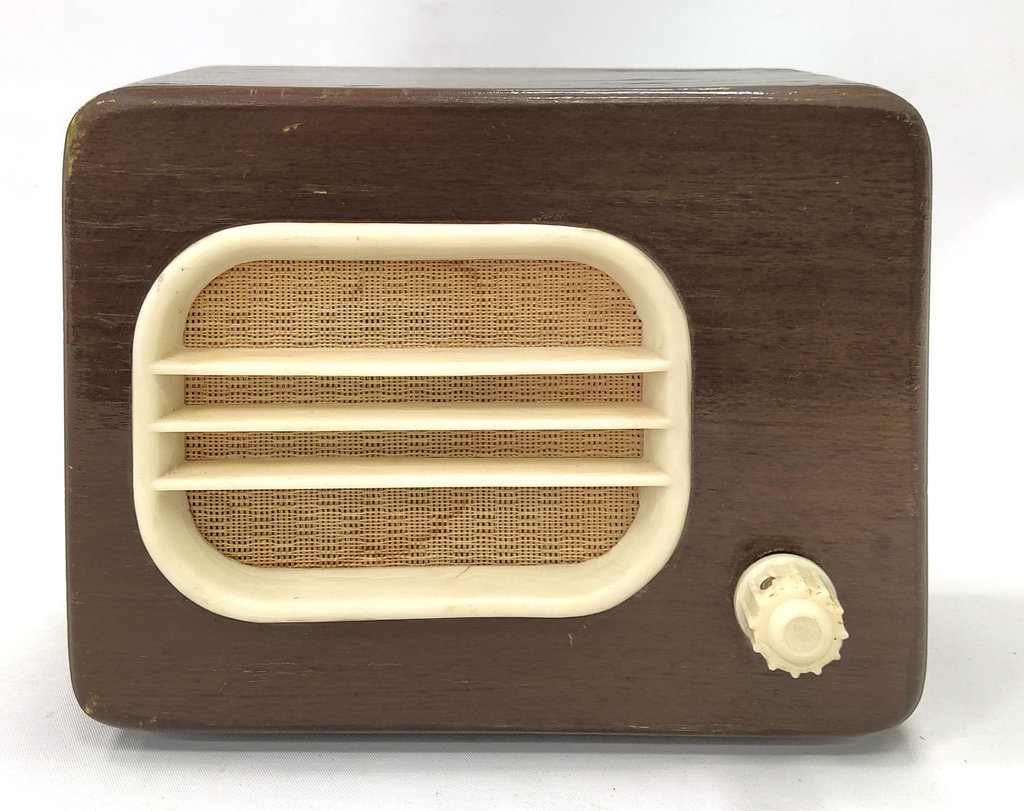

240. 0,25-ГД-III производства Завода Радиоизделий, Ленинград, с инструкцией

Один из самых частых громкоговорителей, но вот с белой рамкой и ручкой видел всего дважды. Интересно, что в инструкции как будто именно такой вариант расцветки

Юный техник · #390

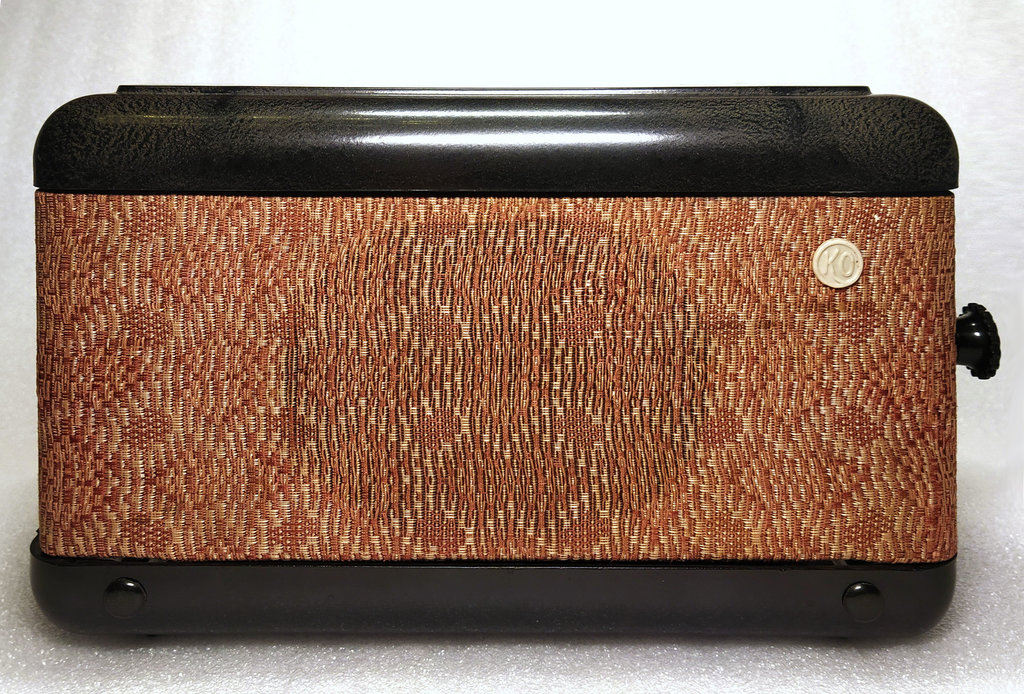

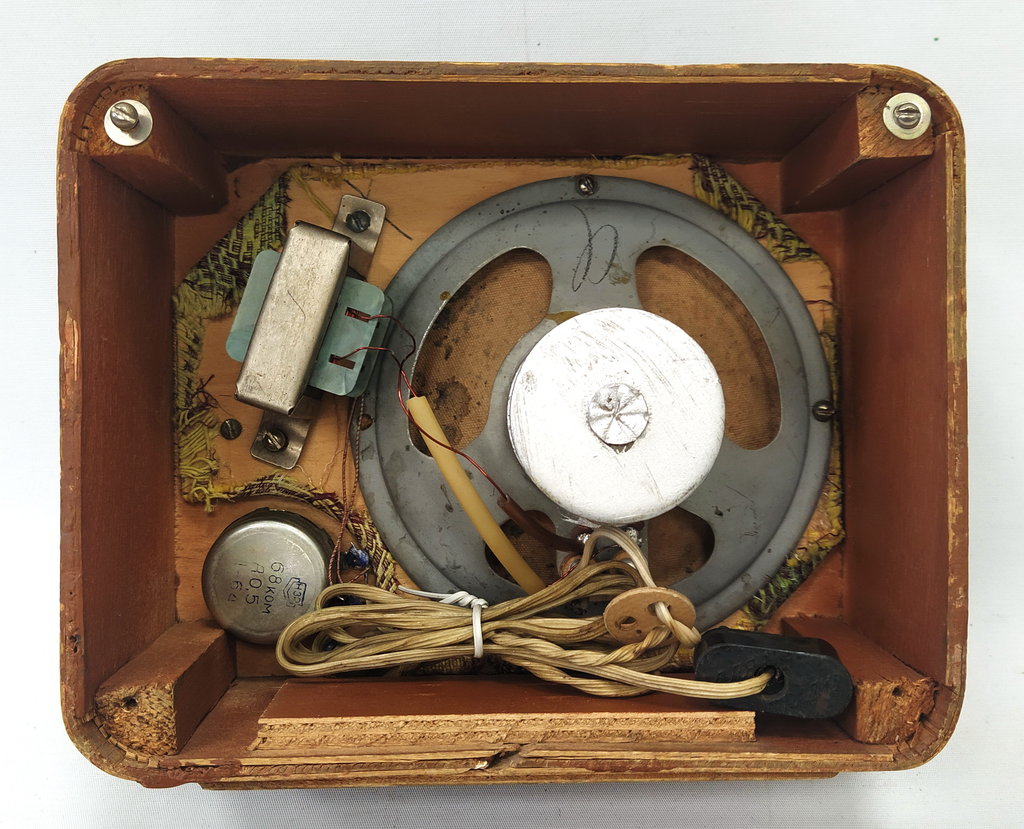

241. Мир завода Радиоизделий, Ленинград, 1965г.

Здесь у меня № 63 ошибочно назван Миром, но он просто 0,15ГД. У них, по крайней мере, разное расположение трансформаторов.

nomo · #391

Оба громкоговорителя, №63 и №390, это одна и та же модель 0,15 ГД-III-6. Название ”МИР” появилось в 1963 году вместе с новой задней стеночкой. Юный техник, вы уверены, что на задней стенке вашего экземпляра указан год 1965, а не 1963?
Последние громкоговорители завода Радиоизделий были выпущены в 1964 году. В 1965-м завод уже не производил громкоговорители.

Юный техник · #392

nomo писал(а): ↑
01 июл 2022, 20:27
Оба громкоговорителя, №63 и №390, это одна и та же модель 0,15 ГД-III-6.

Это да, просто акцентировал, что 63-я ещё не Мир...

nomo писал(а): ↑
01 июл 2022, 20:27
вы уверены, что на задней стенке вашего экземпляра указан год 1965, а не 1963?

Не уверен, похоже и на 3 и на приплюснутую 5. Но раз факты говорят, что это 3, значит предпочтение в её сторону. Вот более крупно:

Крым · #393

Юный техник, наверное, № 241, а не 214

Юный техник · #394

Крым писал(а): ↑
06 июл 2022, 11:25
Юный техник, наверное, № 241, а не 214

Да, точно, спасибо. Но уже и не поправить...

Юный техник · #395

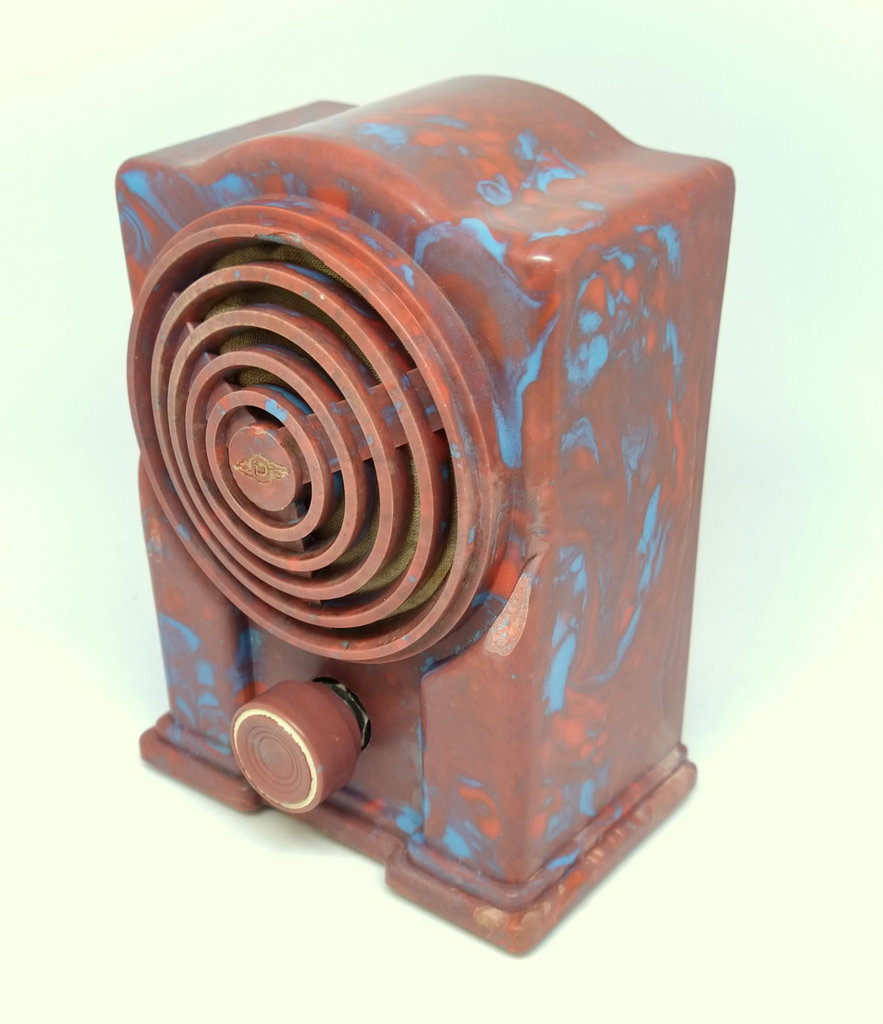

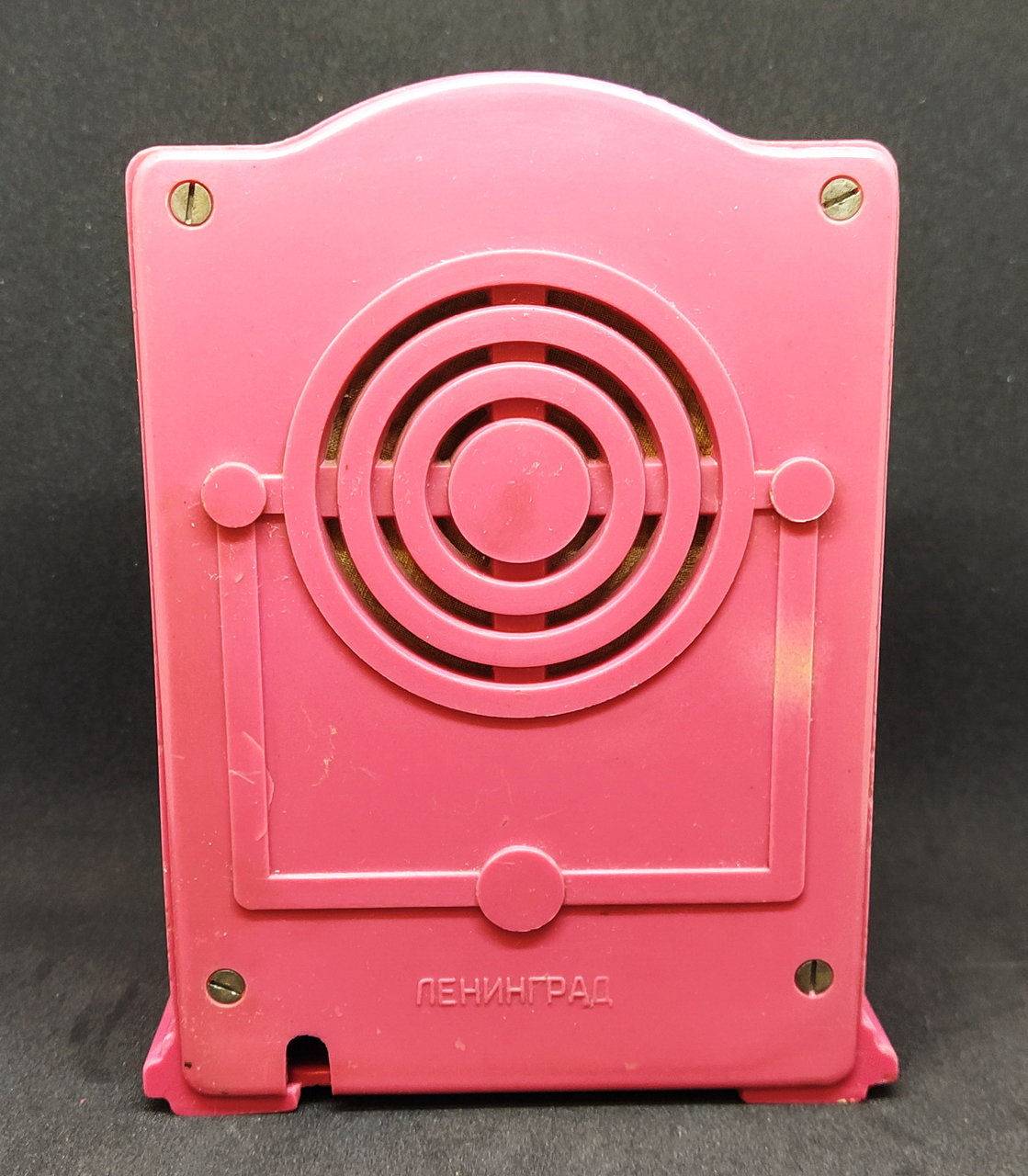

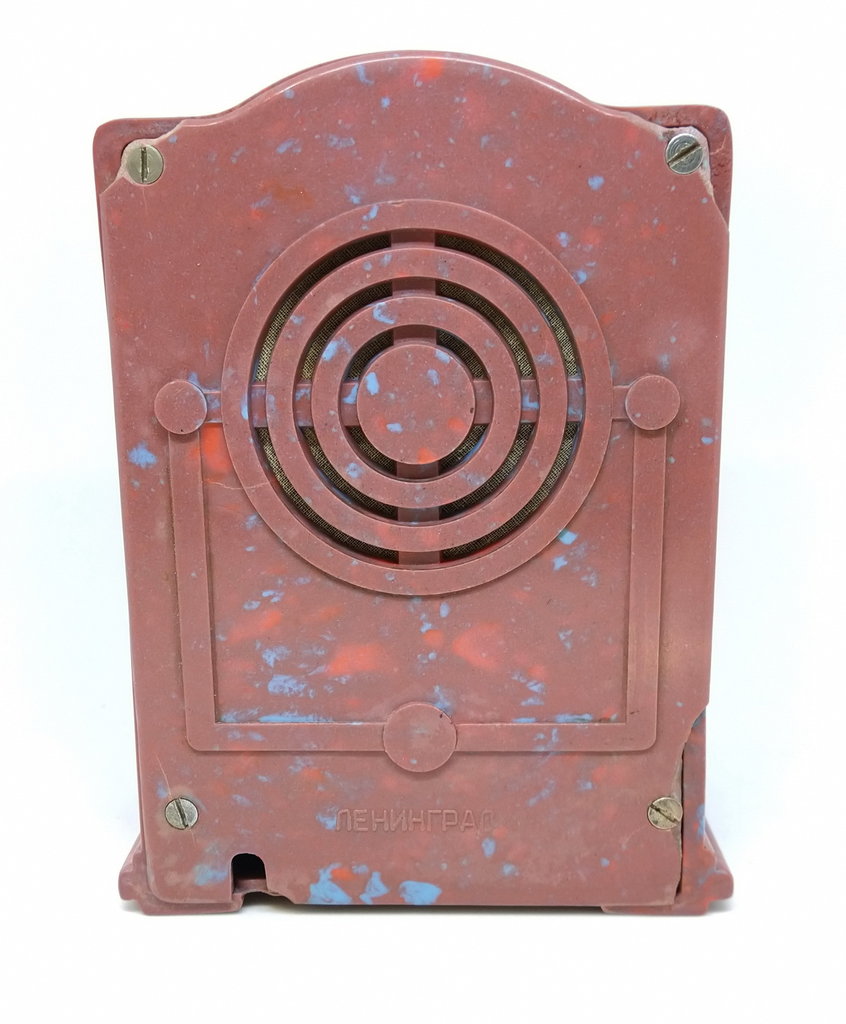

242. Малютка цвета Маджента, или что-то подобного... Завод "Радист", Ленинград

Спасибо коллеге Мистер Доска за помощь в его добытии

Юный техник · #396

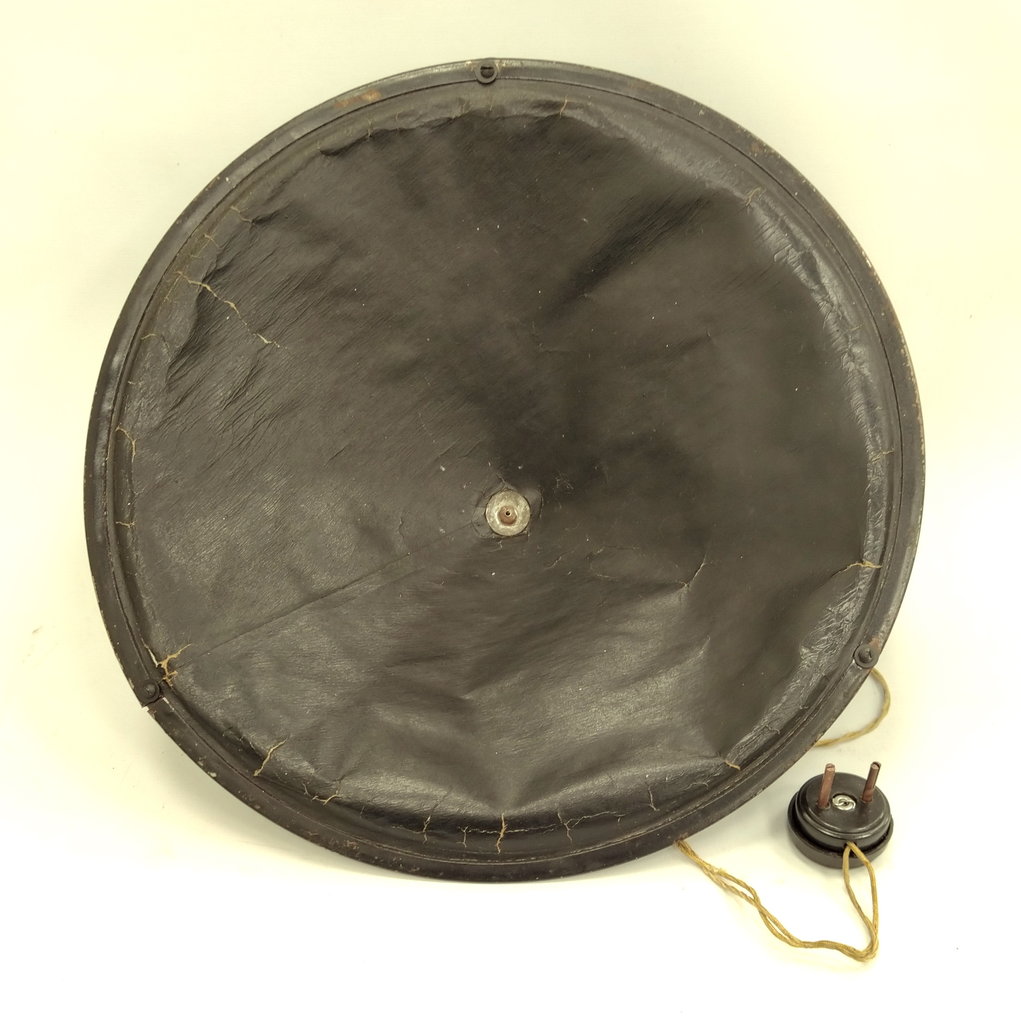

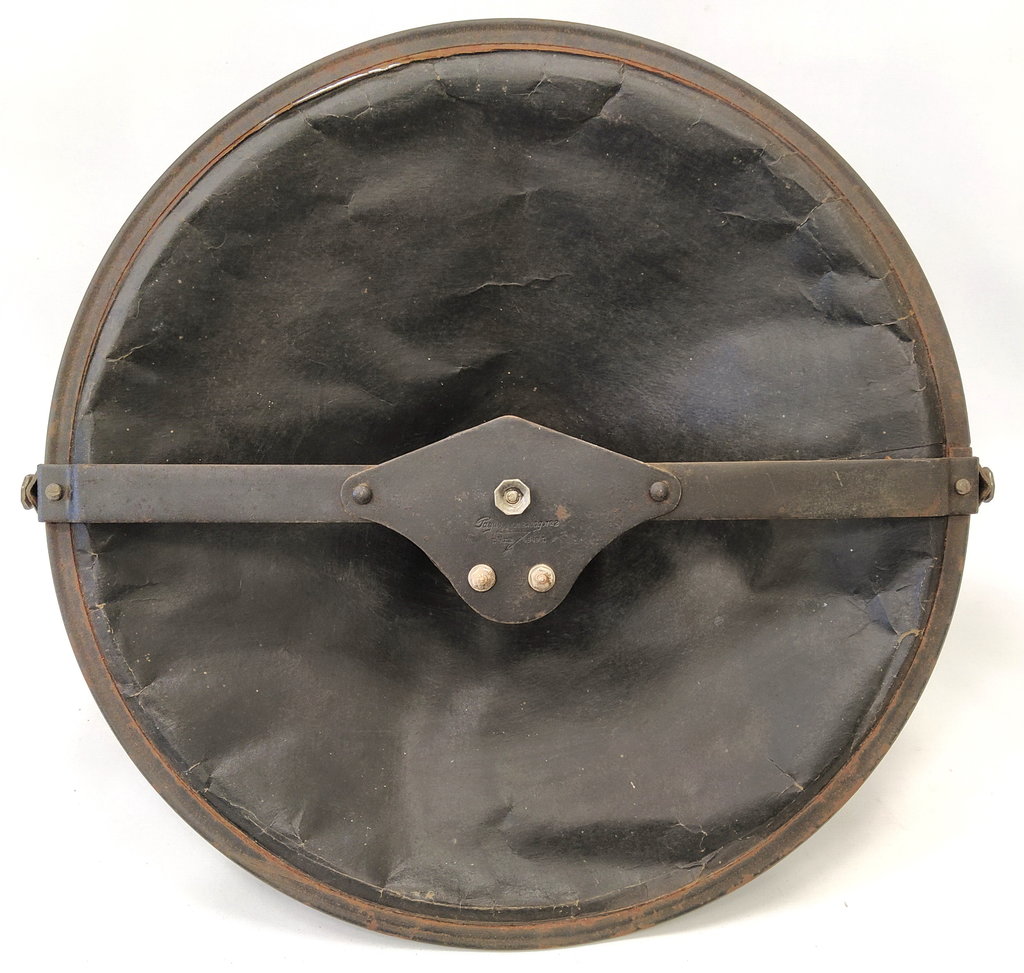

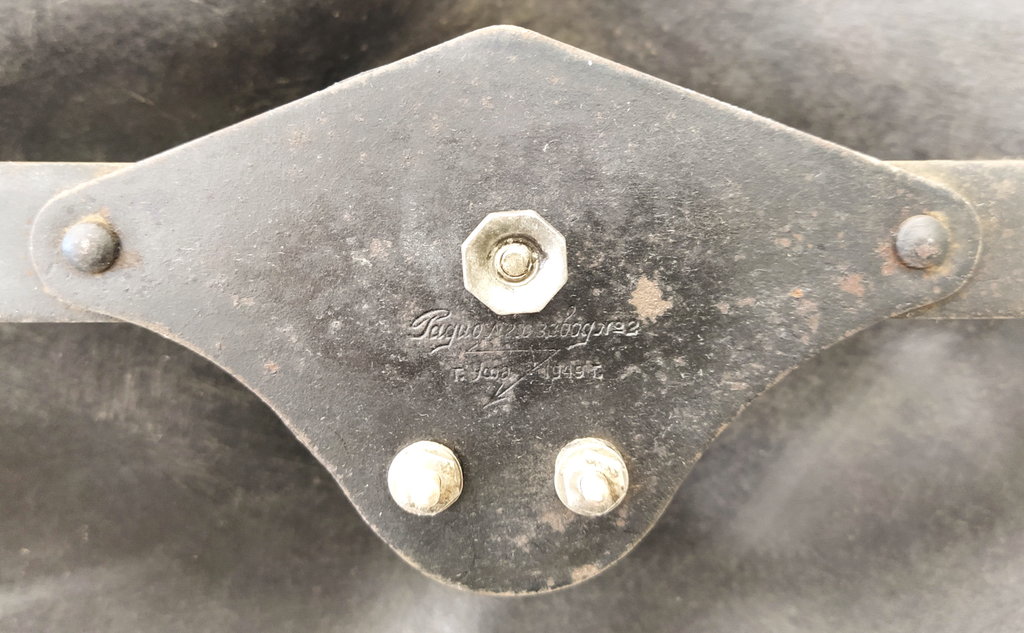

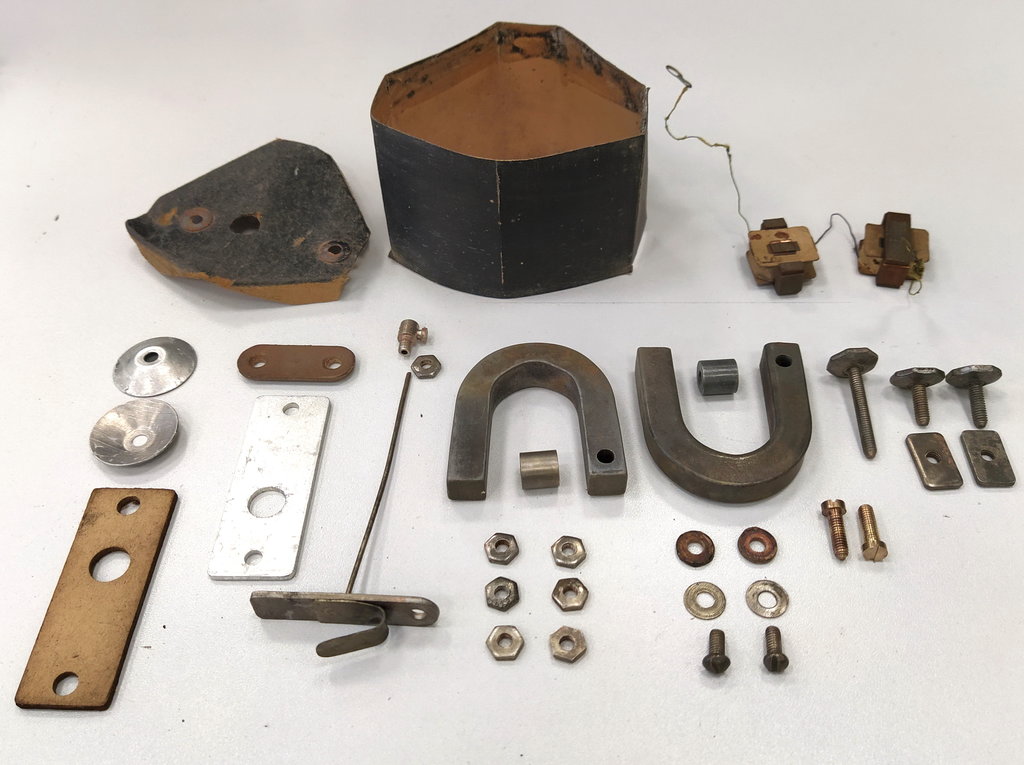

243. "Тарелка" РадиоМехЗавод №2, Уфа, 1949г.

Только почистил, чтобы грязь и ржавчина не отваливались и в руки не противно было брать. Может так и оставлю, состояние неплохое...

Юный техник · #397

244. Радист, РААЗ, октябрь 195х

От №11 отличается пропорциями рамки. Рамка отличается и от № 156

Юный техник · #398

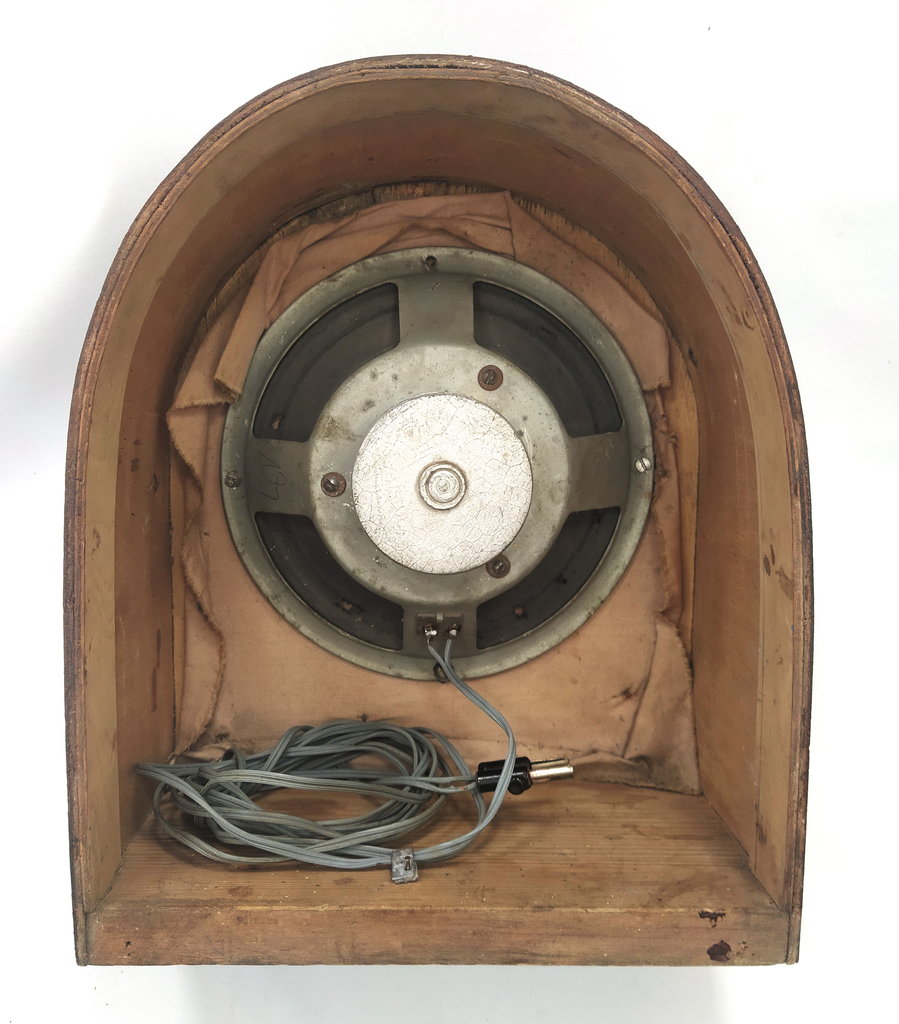

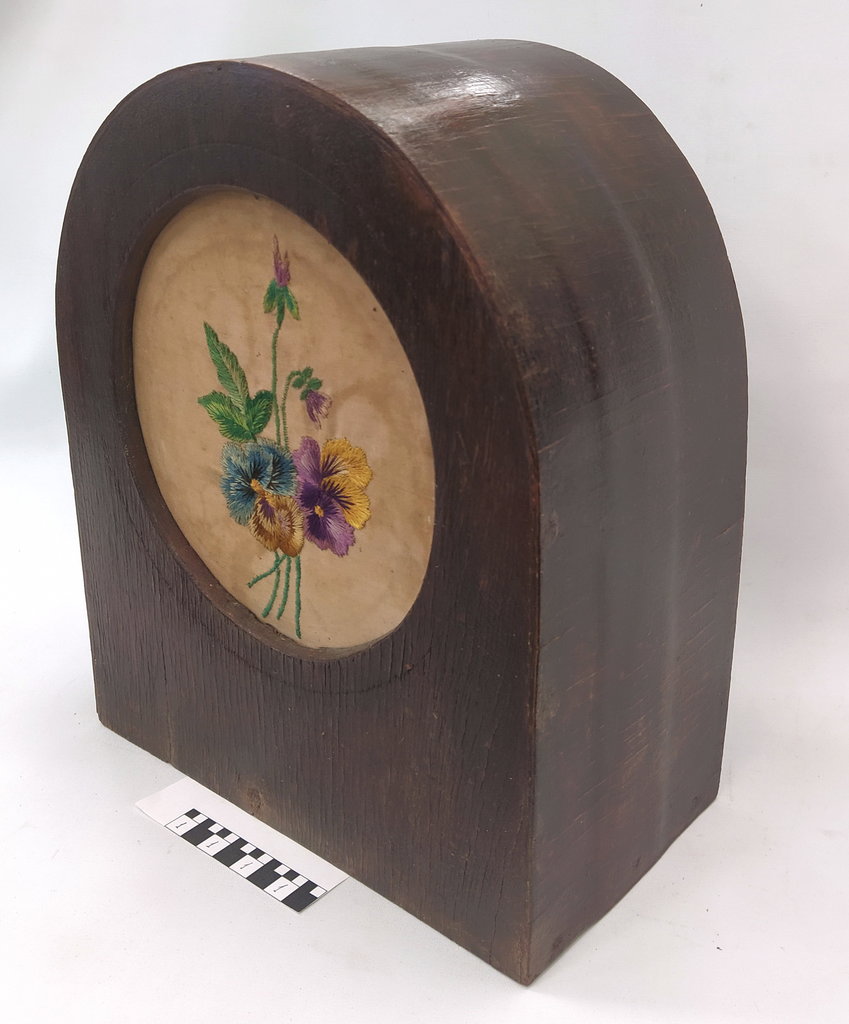

245. Самодельный выносной громкоговоритель - нет даже трансформатора

Немного кривой, ткань как попало прибита гвоздями, но над корпусом человек немного подумал и постарался...

Юный техник · #399

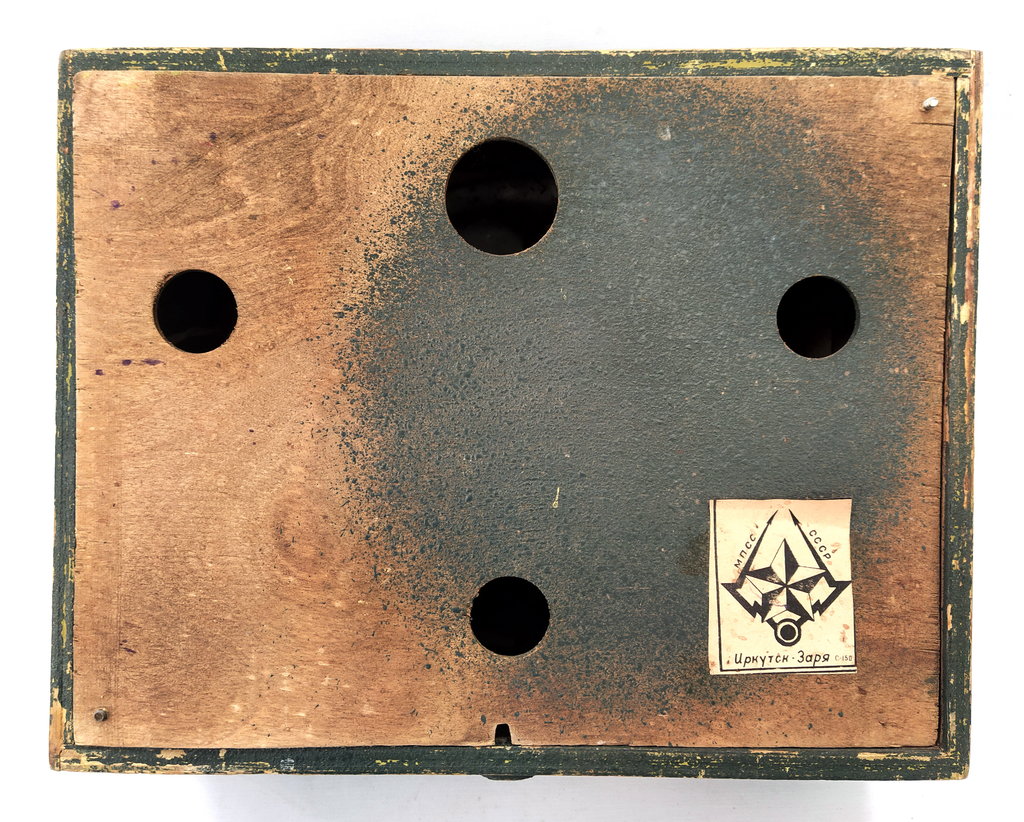

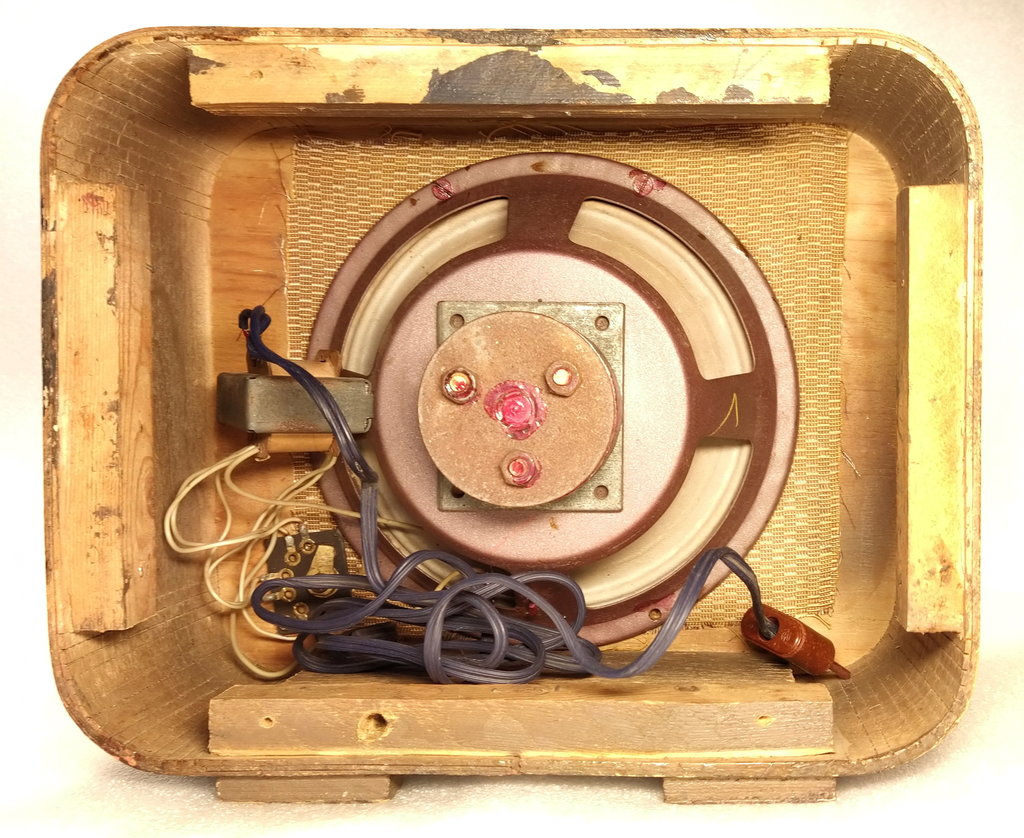

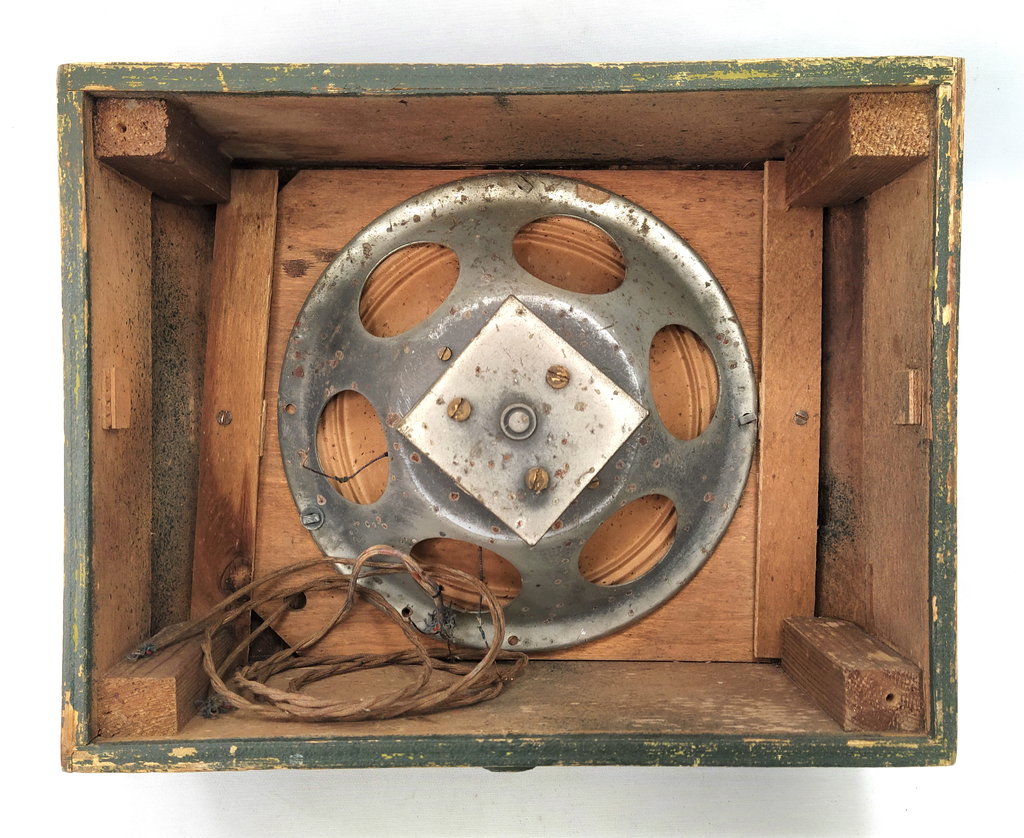

72_1. Заря, Иркутский релейный завод

Но без регулятора громкости и трансформатора. Трансформатор, допустим, можно и снять, здесь его крепление иное, чем у № 72. Но отверстия под регулятор в корпусе нет (а в доске динамика - есть).
И в стенке только два отверстия для крепления вместо обычных 4-х
Как будто работник для себя украл недоделанный корпус и прочие детали...

Петр Васильевич · #400

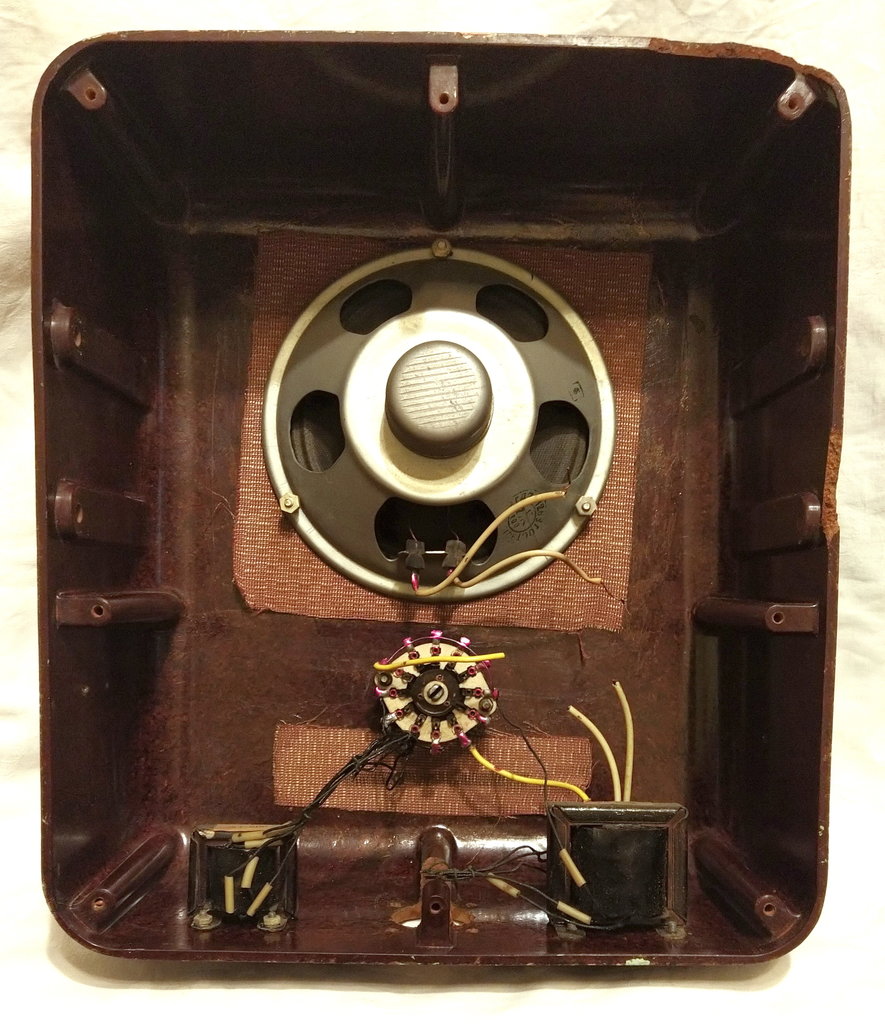

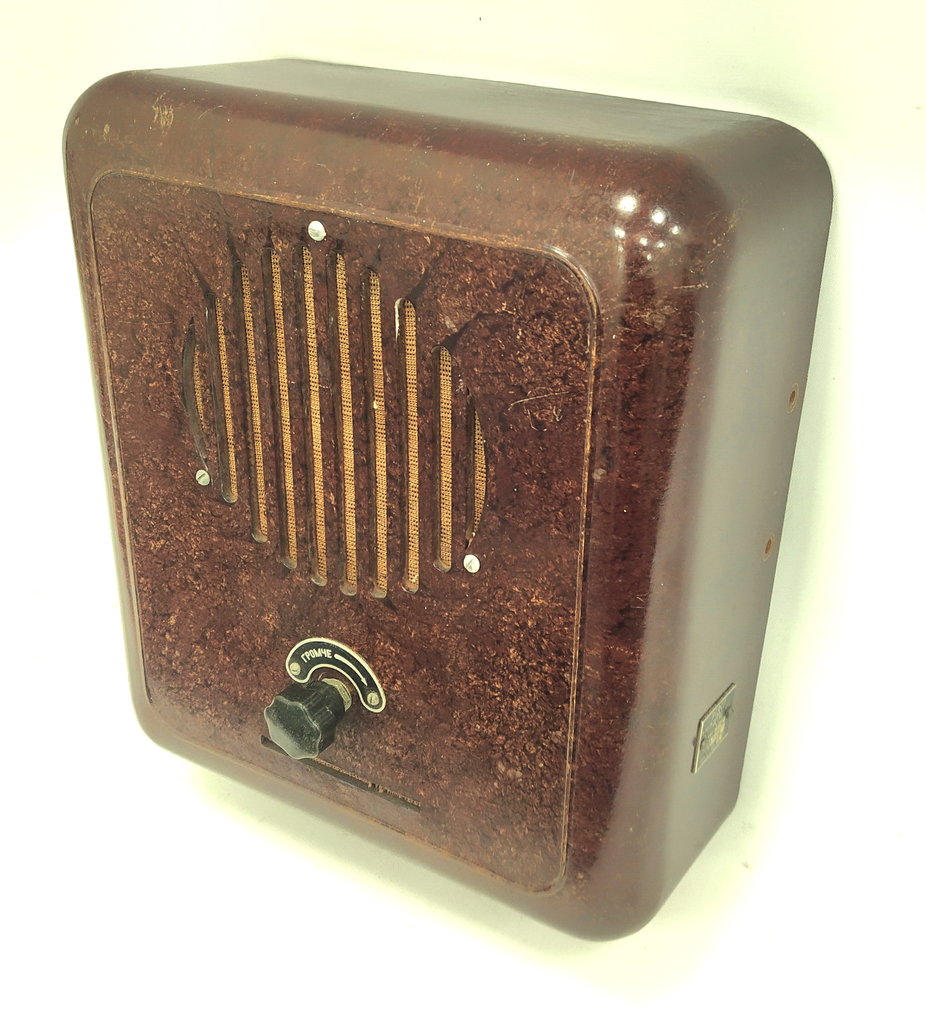

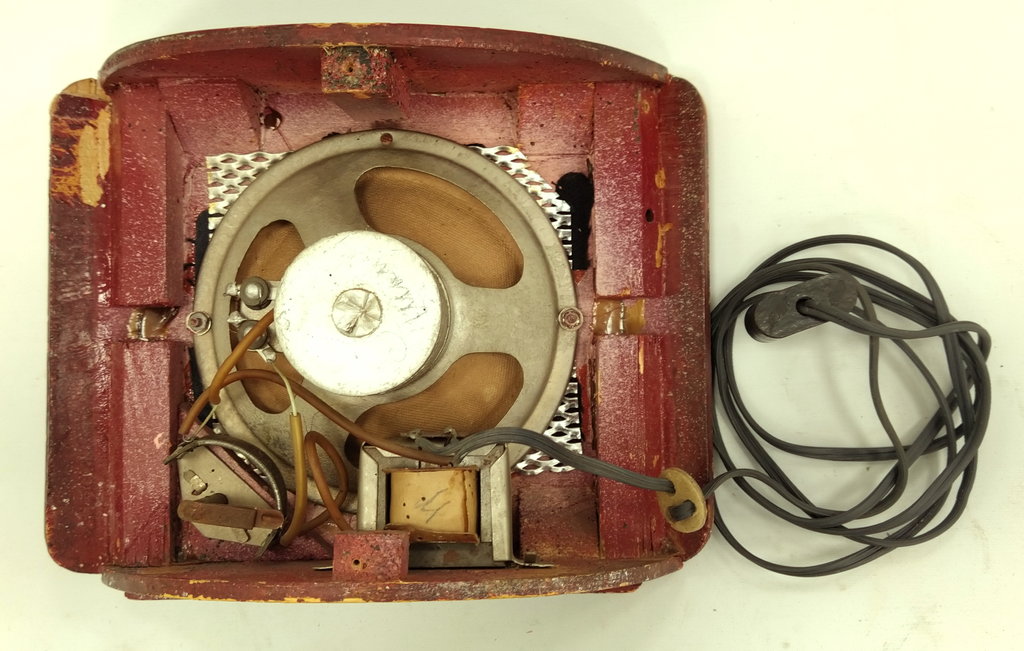

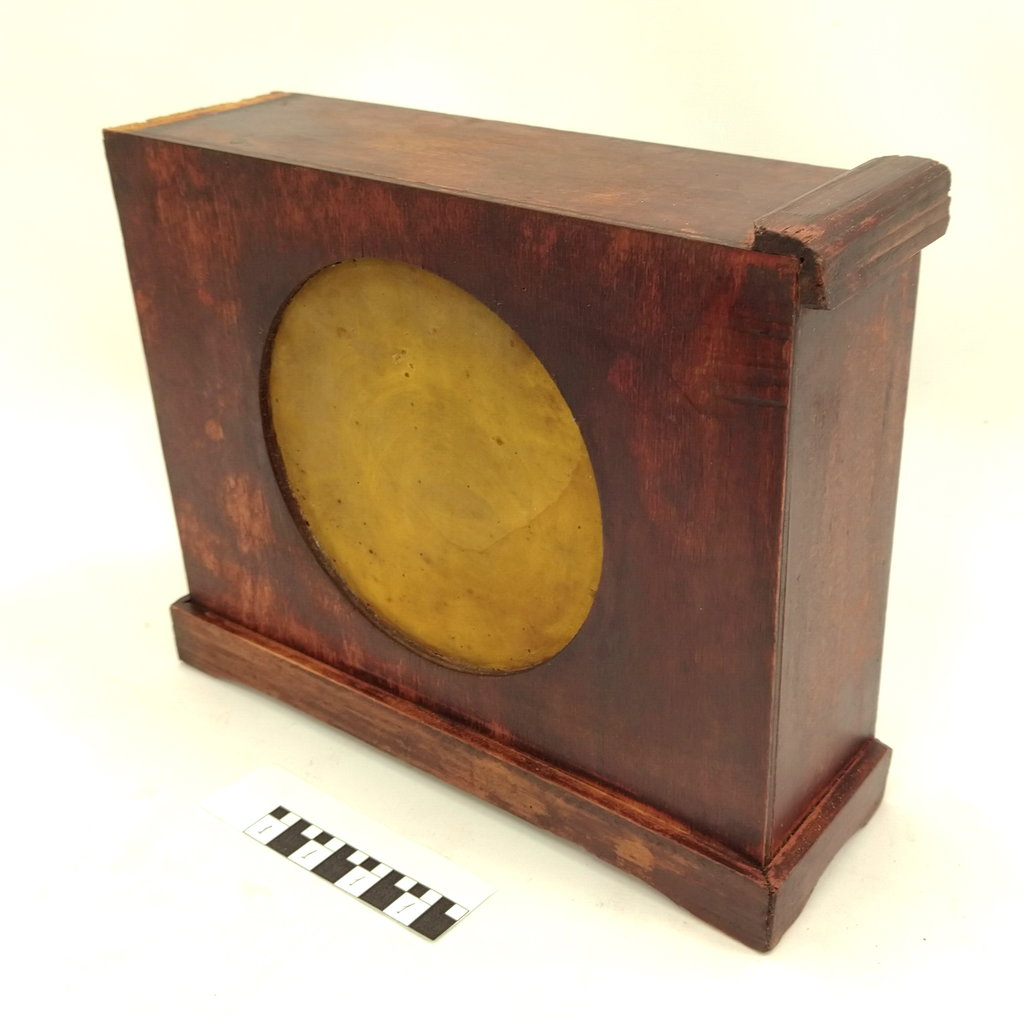

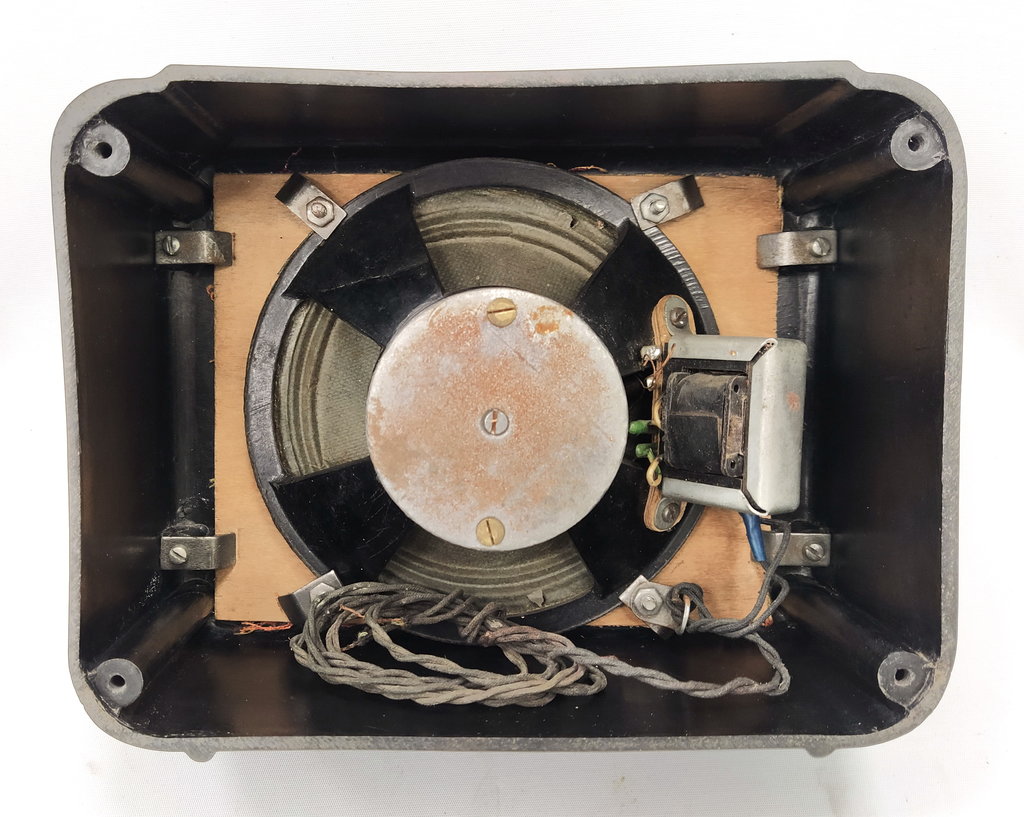

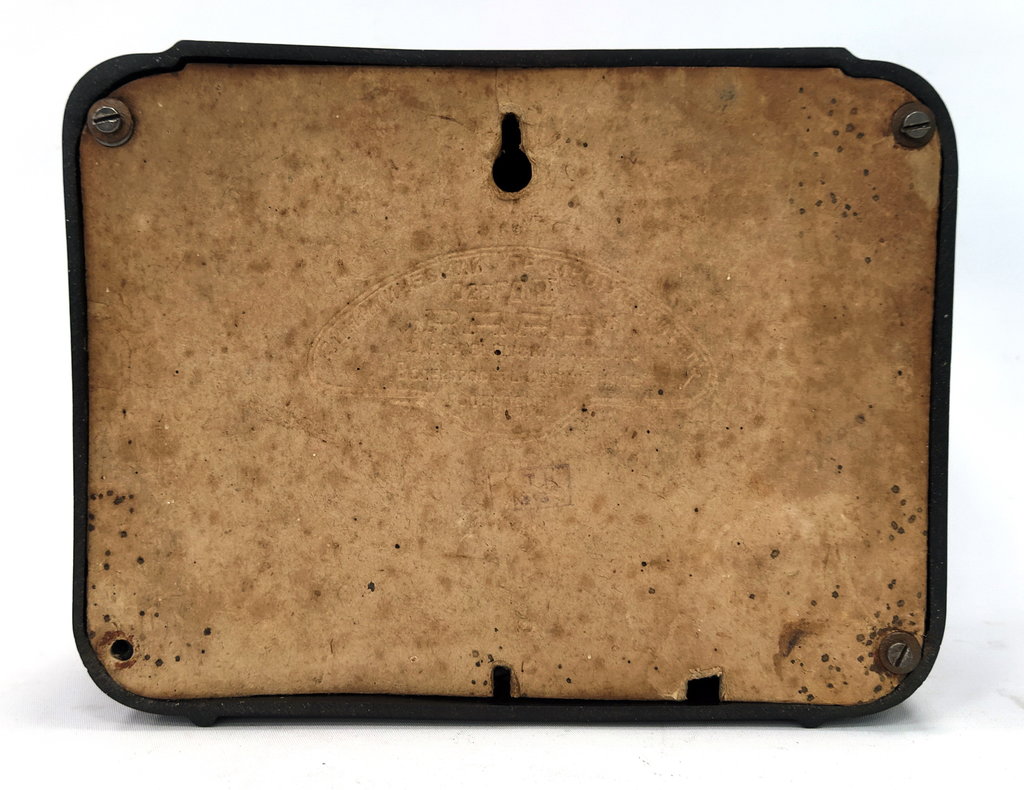

Почему-то фото 2 и 3 (вид сзади) не стыкуются между собой? С точки зрения расположения крепёжных отверстий задней стенки.
