существовали ли мониторы с зеленой трубой мелкой диагонали ?

Сообщение

Blackbird · #1

Еснно речь о наших . И ессно вопрос про диагональ ибо вот такого

навалом но мне инересно была ли мелкая диагональ . Ибо военные 11лк и 16лк я видел но они все с обычным по цвету люминофором

#2

Мелкие кинескопы с зелёным свечением выпускали.
6ЛК4И, 6ЛК7И.
Но где их использовали я не знаю.

Если побольше, то 23ЛК6И, 23ЛК10И были, для съёмки изображения на киноплёнку.
Но опять-же об их применяемости мне ничего неизвестно.

8-11-16 с зелёным свечением известны только проекционные, для мониторов не годящиеся.

Sergei Frolov · #3

Были зеленые МС6105.

http://www.phantom.sannata.ru/forum/index.php?t=23230

Vygandas · #4

Я встречал остатки двухтрубчатого оцилографического блока с трубками 6ЛО (статическое отклонение) и 6ЛМ (электромагнитное отклонение). Трансформатор питания стоял 400 Гц.

Маленкие стояли еще в пехотных, переносимых РЛС.

Еще зеленый 16ЛМ встречал в каком то ультразвуковом приборе производства ВЗРИП

Vygandas · #5

Sergei Frolov писал(а):Были зеленые МС6105.

http://www.phantom.sannata.ru/forum/index.php?t=23230

Я видел желто-оранжевые. А так были в основном ч/б

А так еще куча разных терминальных рабочих мест, но там по памяти не менее диагональ 40.

tvmaster · #6

Если, мониторы то смотря для чего их применяли? В те, можно сказать аналоговые годы, простое рисование буковок на мониторе было серьёзной проблемой и неким высшим уровнем для техники. Даже на показанном мониторе как от Д3-28 разрешение демонстрировалось не очень хорошее, буковки виделись, но было понятно что это уже максимум возможного. Для более мелкой диагонали разборчивость текста была бы уже неудовлетворительной. Поэтому, если мелкие мониторы их и выпускали, то не для текста, а для контрольного изображения.

Blackbird · #7

Были зеленые МС6105.
http://www.phantom.sannata.ru/forum/index.php?t=23230

Так это та же диагональ что и в изначальной двк .. Хотя конечно не знал что были с зеленью ..

Если, мониторы то смотря для чего их применяли? В те, можно сказать аналоговые годы, простое рисование буковок на мониторе было серьёзной проблемой и неким высшим уровнем для техники.

Хм да никаких особых технических проблем не было - все дело в затратах на аппаратуру . За бугром была та же фигня . Там где не влезало в полосу частот видеосигнала там могли отойти от ТВ стандарта - франкенштейнов видел . Но это резко увеличивало затраты на железо .

владлен · #8

мне инересно была ли мелкая диагональ

я так понимаю - с магнитным отклонением? Об осциллографических речь, полагаю, не идет.
Он Вам нужен?

В те, можно сказать аналоговые годы, простое рисование буковок на мониторе

про какие годы, собственно, речь? Фото первого поста - год 1985 наверное. Если не раньше. ДВК-2 ?. Совсем не аналоговые уже годы. Никаких проблем в СССР с рисованием буковок на мелком экране ЭЛТ, а также на листе бумаги - давно уже не было. Вопрос в стоимости этого в денежном выражении.

Blackbird · #9

я так понимаю - с магнитным отклонением? Об осциллографических речь, полагаю, не идет.
Он Вам нужен?

Ну в общем то нужен но мелкий ессно кинескоп с магнитным отклонением а не труба от ослика

Vygandas · #10

кинескоп с магнитным отклонением

Индикаторная ЭЛТ 16ЛМ7И :
http://content-15.foto.my.mail.ru/mail/ ... /b-887.jpg

владлен · #11

Индикаторная ЭЛТ 16ЛМ7И

я так понял - ему намного меньше диагональ надо. А сколько в сантиметрах - сам еще не определился. Мелкий - и все!

Что то типа такого, что как бы в башке у первого Терминатора было встроено, только зеленое...

2ЛМ1И например, или 6ЛМ6И-1-С, их там цельный справочнег. Видать, или в гугле зобанели, или надо размер экрана совсем микроскопический... Или вопрос в том - были ли они в СССР...
https://eandc.ru/news/detail.php?ID=18801

old_hippie · #12

tvmaster писал(а):Даже на показанном мониторе как от Д3-28 разрешение демонстрировалось не очень хорошее, буковки виделись, но было понятно что это уже максимум возможного. Для более мелкой диагонали разборчивость текста была бы уже неудовлетворительной.

По сравнению с ВТА-2000 (например), "фрязинский" дисплей рисовал очень хорошо.
У него ж электромагнитная фокусировка использовалась АФАИР...

А у монохромного дисплея разрешение определяется фокусировкой луча, за отсутствием маски...

Blackbird · #13

я так понял - ему намного меньше диагональ надо. А сколько в сантиметрах - сам еще не определился. Мелкий - и все!

Нее 16 пойдет - а насколько он с мирным собратом совместим ?

А у монохромного дисплея разрешение определяется фокусировкой луча, за отсутствием маски...

Ну забабахать микронный луч не выйдет - есть конструктивные пределы

old_hippie · #14

Blackbird писал(а):
А у монохромного дисплея разрешение определяется фокусировкой луча, за отсутствием маски...
Ну забабахать микронный луч не выйдет - есть конструктивные пределы

Да понятно. Что там и АЧХ прожектора вмешается, и зерно люминофора , и паразитная засветка люминофора и т.д.

Но в мелких цветных кинескопах все упиралось прежде всего в маску...

old_hippie · #15

Тонирующую пленку наклеить, на 16ЛК...
=)

Blackbird · #16

Тонирующую пленку наклеить, на 16ЛК...=)

Оргстекло зеленое поставить - но неспортивно будет

old_hippie · #17

Blackbird писал(а):
Тонирующую пленку наклеить, на 16ЛК...=)
Оргстекло зеленое поставить - но неспортивно будет

Оргстекло луч сильно испортит, в отличие от.

А в чем смысл затеи?

Blackbird · #18

А в чем смысл затеи?

Ну в основном ПАТАМУЧТА

Хочеться терминал забабахать но под большой монитор места уже нет принципиально но хочется шоб был зенелый

vzm2 · #19

А почему тогда именно отечественный? В станках ЧПУ (FANUC и прочее) полно было маленьких зеленых мониторов.

Blackbird · #20

vzm2 писал(а):А почему тогда именно отечественный? В станках ЧПУ (FANUC и прочее) полно было маленьких зеленых мониторов.

У вас изображение есть ? Я на заводе из старого забугорья видел только огроменнные цветные трубы

Alexmax · #21

"Зеленые" трубки много где были (у них):

Монитор от какой-то кинокамеры. 6 дюймов:

http://www.steadicamforum.com/index.php?showtopic=19577

Радиостанция Icom 781 (6 дюймов):

На и-бее трубка стоит 190$, налетай. ))
https://www.ebay.com/itm/New-Green-CRT- ... 0587673463

Промышленные мониторы:

(9 дюймовый KF-M7099H Matsushita).

(9 дюймов на Siemens SINUMERIK 810M)

Еще было такое чудо, как сенсорный(!) CRT - "зеленый" монитор в машине Buick Reatta 1989 года.

Учитывая области применения этих трубок, достать исправную будет или дорого, или очень дорого.)
Для самоделки лучше таки применить или осциллографическую трубку, или, как уже говорилось, зеленую пленку на обычный кинескоп. ))

владлен · #22

Для самоделки лучше таки применить или осциллографическую трубку

из чего следует, что кто то собирается что то делать? Просто поговорить.

Blackbird · #23

На и-бее трубка стоит 190$, налетай. ))
https://www.ebay.com/itm/New-Green-CRT- ... 0587673463

Уже побежал - короче неспортивно все это ...

из чего следует, что кто то собирается что то делать? Просто поговорить.

Иногда ведь порываюсь и делаю

владлен · #24

190 баксов? За какую то трубу? Уж лучше что нибудь современное, хоть зеленое, хоть синее...
https://rusautomation.ru/paneli_operatorov

Blackbird · #25

Ну вот все опошлили - ну как так

vzm2 · #26

Alexmax писал(а):

(9 дюймовый KF-M7099H Matsushita).

Вот такой у меня и валялся пока я его кому-то не подарил. Теперь у него наверное валяется.
Я его даже к ХТ подключал к Геркулесу.

iskatelaa · #27

именно :http://content-15.foto.my.mail.ru/mail/ ... /b-887.jpg
такую с хвостом ставил в 90гг в вл100 все встало отлично ,только зелёное, но тогда было без разницы народу политику смотреть надо было.

Blackbird · #28

iskatelaa писал(а):именно :http://content-15.foto.my.mail.ru/mail/ ... /b-887.jpg
такую с хвостом ставил в 90гг в вл100 все встало отлично ,только зелёное, но тогда было без разницы народу политику смотреть надо было.

То есть она встает без доработки напильником - ессно надо только ноГы без панельки распаять куда надо ?

Потапыч · #29

Я в давние времена собирал ТВ на 3ЛО1И, зеленого свечения...

Blackbird · #30

Потапыч писал(а):Я в давние времена собирал ТВ на 3ЛО1И, зеленого свечения...

Да есть у меня 3ло1и и радио за 1969 год где оно я тоже читал . Но у него полоса была мелковата да вообще девайс на грани фола

Потапыч · #31

На видеокамерах мониторы, но они все почему-то черно-белые, хотя мне как-то говорили, что в советских, использовались зеленые, но модель не скажу.

Blackbird · #32

что в советских, использовались зеленые, но модель не скажу.

В КТ-шках были чернобледные обычные

Alexmax · #33

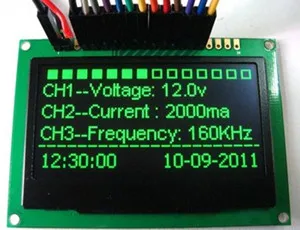

Еще такое продают, тоже можно заказать зеленое, размеры есть всякие:

Blackbird · #34

Alexmax писал(а):Еще такое продают, тоже можно заказать зеленое, размеры есть всякие:

Ой ну кинескопный я хочу же

Alexmax · #35

Совсем забыл. У меня еще С8-23 умеет писать буковки и циферки зеленым по зеленому))))):

Blackbird · #36

А у мну на работе с1-91 вообще буквоцифры векторной графикой рисовал .. Только для дисплюя с электростатическим отклонением на такой диагонали уже нужны конские напряжения если труба короткая

Тут народ уже вроде НАводку делал 16ЛМ7И - однако карт электрических режимов я не нашел . Зато она все еще выпускаеться потому что стоит "кое-где"

Ну и да труба длинней чем 16лк и у нее вдовесок к электростатической электромагнитная фокусировка . А что куда один фиг нету и искать сложно предложения только на западприборе и то типа сявжись мы тебе цену .Короче не вариант

Сцилли · #37

Blackbird! у мя такой есть, как на первом сообщении, а что за аппарат к которому он подключался И в каком формате букавы или цифири на него подавались?

Blackbird · #38

Сцилли писал(а):Blackbird! у мя такой есть, как на первом сообщении, а что за аппарат к которому он подключался И в каком формате букавы или цифири на него подавались?

"Дык это же бубль гум !!"

Короче все что на фото это ДВК-2 - в частности педивикия пишет шта https://ru.wikipedia.org/wiki/%D0%94%D0 ... 0%BA%D1%81
Насчет букв и цифирь - судя по вопросу вам очень издалека надо начинать знакомиться с темой ибо там все очень сложно и нетрадиционно .. Это вообще очень интересный ком... неа короче говоря вычислительный комплекс

>sp< · #39

Там трубка 31ЛМ7И с комбинированной фокусировкой, магнитная+электростатическая. Отличается очень длинной горловиной на которой стоят две катушки -- отклоняющая и фокусирующая. На мониторе спереди выведена ручка фокусировки. Монитор 15ИЭ-000-13 не имеет встроенных генераторов развёртки, только оконечники, поэтому его даже в геркулес нельзя подключить, только к своему собственному блоку.

Правильная ссылка на википедию: https://ru.wikipedia.org/wiki/15%D0%98%D0%AD-00-013 и оттуда же ссылки на сканы схем и документации на этот дисплей.

Ещё мне попалась странная трубка по размерам и крепежу как 31ЛК4Б, но зелёного свечения, с штампом "опытная". Залезла в телевизор. В справочниках ничего похожего не нашёл.

old_hippie · #40

Сцилли писал(а):Blackbird! у мя такой есть, как на первом сообщении, а что за аппарат к которому он подключался И в каком формате букавы или цифири на него подавались?

КОИ-7, с командами "вход" и " выход" (что расширяет диапазон символов).
Интерфейсов было два варианта - ИРПС С-2 и ИРПР.

>sp< · #41

Это монитор с внешней развёрткой. Теоретически, если к нему сделать источник питания на три напряжения, генератор кадровой развёртки, генератор строчной развёртки и синхроселектор -- он даст растр и туда можно вывести что-угодно.

Полный комплект с терминальным блоком и клавиатурой можно подключить к компу через RS-232 и вывести туда линуксовую консоль.

old_hippie · #42

>sp< писал(а):Теоретически, если к нему сделать источник питания на три напряжения, генератор кадровой развёртки, генератор строчной развёртки и синхроселектор -- он даст растр и туда можно вывести что-угодно.

Полный комплект с терминальным блоком и клавиатурой можно подключить к компу через RS-232 и вывести туда линуксовую консоль.

ИРПС С-2 не является копией RS-232, хоть и похоже.

Abell · #43

old_hippie писал(а):ИРПС С-2 и ИРПР

Вроде бы интерфейс дисплея по другому назывался, уже не вспомню как

Например, на Искре-1030 в нашей заводской рентген-лаборатории по ИРПР подключался принтер, а по С-2 шел последовательный обмен со спектроанализатором.

>sp< · #44

old_hippie писал(а):ИРПС С-2 не является копией RS-232, хоть и похоже.

C-2 с RS-232 по сигналам совместимы. У меня когда-то был такой принтер robotron который я подключал в COM-порт.

Для терминала на COM-порту используются только линии данных TxD/RxD, а линии управления потоком вообще не важны, DTR и DSR можно соединить между собой на разъёме чтобы там был постоянно высокий уровень. Linux поддерживает кодировку koi-7 и терминал VT52, а если в конкретном дистрибутиве кто-то удалил, несложно вернуть обратно. Скорость максимум 9600 настроить в линуксовой getty и на терминале, консольным приложениям хватит.

ИРПС -- токовая петля, это другая вещь, к ней придётся какой-то преобразователь городить.

ИРПР -- это параллельный интерфейс. Можно подключить к LPT IEE1284, но не напрямую, у него инвертированы линии данных и значения напряжений и токов не совпадают.

ИРПР-М -- аналог LPT IEE1284, можно соединить напрямую.

Сцилли · #45

Никогда не занимался этим, не знаю, куда эту бандуру применить, лежит себе и лежит.

Blackbird · #46

Никогда не занимался этим, не знаю, куда эту бандуру применить, лежит себе и лежит.Изображение

Вообще то сейчас ДВКшка в каноническом виде некисло так стоит сейчас .. может у кого до комплекта этой дурынды остро не хватает

>sp< писал(а):Это монитор с внешней развёрткой. Теоретически, если к нему сделать источник питания на три напряжения, генератор кадровой развёртки, генератор строчной развёртки и синхроселектор -- он даст растр и туда можно вывести что-угодно.

Посмотрел на схему видеоусилителя - с градациями яркости могут быть проблемы . А вот просто вкл/выкл это рабочий режим
