Достался мне небольшой ЗИП с древнего радиоцентра.
1. Интересует не только назначение (я думаю, что крепеж для прокладки кабеля), но и годы этих деталюх.
Вот такая коробочка

в ней россыпью крышечки и коробочка с основаниями

вот детальки отдельно и в сборе



2. Вот такая связочка, похоже, текстолитовых стержней с внутренней резьбой. Не думаю, что это изоляторы, а резьба для винтового крепления, уж больно шаг большой. Может катушки мотать, а резьба для сердечников???



3. Что это за конденсаторы? На самом кондере надписей не нашел.




4. Ручки. Часть новые с бирками. Простите, не смог протереть перед фотосессией. От чего??? Есть ли от радиоприемник аппаратуры или все приборное?

Тип конденсатора КВДБ, нацарапан красным карандашом.
Если открыть оберку, будет такая картина

Похоже на:
1) Держатели проводки.
2) Стойки для крепления тех же держателей с проводами на удалении. Т.е. изоляторы.

Подобно крепилась телеграфная проводка, для уменьшения ёмкостной завязки.

Pedro, Самый !, спасибо!!!
Pedroна фото без обертки, а надписей нет. Но на коробке разобрал 470пф 20%

Самый !, похоже, что по поводу телеграфного Вы очень четко попали, рядом лежала книга

До кучи: для полной симметрии линии провода периодически "менялись местами", что наглядно наблюдается (наблюдалось?) из окна вагона поезда. Т.е. провода идут параллельно- потом крест (меняются местами), и снова параллельно некоторое время. Симметрирование линии связи и относительно столба.

Чтобы новую тему не открывать. Откуда и что это за чудо???

Встречал такие в задатчиках- это такая небольшая железная коробка с резистором,клеммником,условной шкалой на 100 делений и ручкой.Устанавливалась на щите.Работал с теплотехническими регуляторами РПИК и РПИБ , 60-70 годов.
Обычно там стояли подобные,но в металлическом корпусе на 47 Ом.Как у Вас в пластике ,встречались единично

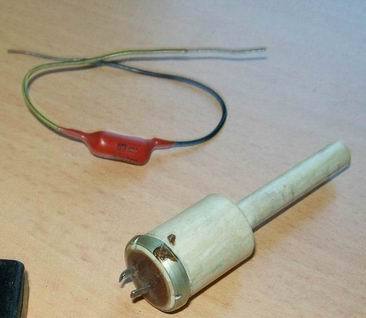

Нашел в закромах весьма странный конденсатор. Ёмкость измерил, в районе 10 нФ. Соответствует надписи.Но корпус из термостойкого пластика, по типу АГ-4, плоские выводы, герметизирован. Напряжение 350 В.

Pedro, Спасибо большое! Вы как всегда на высоте!

Я больше склонялся что это полистирольный.К70-х?.

Еще вот подвернулись какие то сборки. Очень интересно, что это может быть. Возможно какие то фильтры...




Разломать жалко. Если бы был десяток, одним бы пожертвовал.

Потапыч, http://www.155la3.ru/ses10_p27.htm

Vygandas, Спасибо большое! Прийдется вскрывать....

Потапыч писал(а): ↑

11 ноя 2021, 18:36

Еще вот подвернулись какие то сборки. Очень интересно, что это может быть. Возможно какие то фильтры...
Разломать жалко. Если бы был десяток, одним бы пожертвовал.

Очень давно имел такие импульсные трансформаторы на пермаллое из ламповой аппаратуры.
Из какой конкретно - уже не скажу.
Никакой ценности НЕ ПРЕДСТАВЛЯЕТ. Так что смело ломайте.

Weydenbaum, Спасибо! На трансформаторы я даже не подумал бы. Да, понятно, что ценности не может представлять, но разломать как то не хочется. Я столько за свою жизнь разломал, что с ужасом только вспоминаю, хотя если импульсный на пермалое, то и применения я не представляю. Это прямоугольная петля гистерезиса, и в аудио не поставишь, а в импульсной, такой гроб. Можно и гораздо меньше на современных магнитных материалах.

Weydenbaum писал(а): ↑

11 ноя 2021, 22:11

импульсные трансформаторы на пермаллое из ламповой аппаратуры.
Из какой конкретно - уже не скажу.

А я помню, что такие трансформаторы стояли в каких-то древних (начало 60-х) ламповых генераторах весом, наверное, под 20 кг. У них еще на передней панели была магнитоэлектрическая головка с большой шкалой.

Трансформаторы ГХ4.720.002 в количестве 3-х штук стояли в импульсном генераторе испытателя радиоламп-прогнозатора ИРП-1М.
Весьма дифиситный аппарат.

springback, 3462, Спаибо, большое! Есть направление, где можно искать схему и возможное применение.

Чтобы не плодить темы, спрошу здесь. Что это за элементы?

Прошу опознать, может вспомнить.. Какая резьба была у резисторов СПО-1? Все какие гайки у меня были, ни одна не налезла. Некоторые по размеру почти подходят, но не заворачиваются. Вроде шаг другой.

gesigor писал(а): ↑

13 янв 2022, 16:22

СПО-1

Я уже не помню, надо в справочнике искать. Вроде 8х0,5 , гаек хрен достанешь.
Как и гайки для проходных керамических конденсаторов, брали от СП4-1

На СПО-1 резьба М8х1.Гайки подходят от пластмассовых ПП3.От железных ПП3 , мелких тумблеров и кнопок не подходят.
А на СП4-1 резьба М10х1

Борисович писал(а): ↑

13 янв 2022, 17:17

А на СП4-1 резьба М10х1

Нет. Эти переменники мелкие, на 0,25 и 0,5 Вт

А ведь точно.Посмотрел на СП4-2.А у СП4-1 резьба М6х1

Спасибо! Подошло от ПП3-40.

Чей коврик?

Что это за панельки???

Панельки для ламп локтальной серии.

Петр Васильевич писал(а): ↑

09 май 2022, 18:25

Панельки для ламп локтальной серии.

Выпускались с экранирующими "стаканами"

Отверстие для ключа с выводом???

Mihail-1 писал(а): ↑

09 май 2022, 22:09

Отверстие для ключа с выводом???

Да. Ключ металлический , потому и надо подсоединять, тем более есть версии гнезд без стаканов ПЛ3-5-14 (ПЛ3-5-16)

Значит на моих фото ПЛ3-5-14 ???

Mihail-1 писал(а): ↑

10 май 2022, 13:23

Значит на моих фото ПЛ3-5-14 ???

Ваши это только гнездо от панельки, от какой история умалчивает. Из панелек с стаканом гнездо вытащить довольно проблематично, они там капитально завальцованы, так быстрей всего от простых ПЛ3-5-14

круговая вальцовка только сверху, снизу 5 загибов


Значит они в те годы поставлялись со снятыми установочными кольцами. Мои новые.

Mihail-1 писал(а): ↑

09 мар 2022, 22:26

Чей коврик?

Применялся в ЭПУ Unitra Fonica G-600B, G-600C, G-600C1.

Mihail-1 писал(а): ↑

10 май 2022, 15:24

круговая вальцовка только сверху, снизу 5 загибов


Значит они в те годы поставлялись со снятыми установочными кольцами. Мои новые.

Да, точно, в поставке шли отдельно панельки и отдельно кольца

Mihail-1 писал(а): ↑

12 май 2022, 00:08

Да, точно, в поставке шли отдельно панельки и отдельно кольца

Кольца-то, небось, приклёпывались к шасси?
При полевом ремонте имело смысл переставить панельку из ЗИПа, не переклёпывая кольца...

А)



Б) название модели?


В)что за реле?



Г)


Д)

А - проволочные сопротивления, их выпускал завод "Красная заря" для собственных нужд. Встречаются в телефонных станциях и подобном оборудовании.

Александр Хрисанов, Спасибо!!!Коробка, наверное, не родная

ВЭФ выпускал аналогичную телефонную продукцию. Возможно резисторы и вэфовские. Увы, логотипы на них не ставили.

Буква Д, первые три картинки.
Напоминает регулятор яркости подсветки приборов от самолёта АН-2.
На АН-2 он немножко другой. Но на карболитовом корпусе должна быть маркировка типа "РЛ-...".

Александр Хрисанов, рассмотрю внимательно через увеличилку - а так, Вы попали в точку, аэродром - градообразующее предприятие

Александр Хрисанов писал(а): ↑

31 июл 2022, 22:32

Буква Д, первые три картинки.
Напоминает регулятор яркости подсветки приборов от самолёта АН-2.

А я считал, что на АГ-2 уже повороттом колпачка на лампочке яркость регулируется.
Или Вы про управление СВ-2 имеете ввиду
https://rt21.getbb.ru/viewtopic.php?f=3 ... 8#p2385063

Продолжу выкладывать неопознанное.Теперь с символом № будут номера.
Подсказка была выше, но повторюсь....градообразующее предприяние - военный аэродром
№1
от чего корпус.На шильдика 12А-41 №95795 СВ.1




№2
На предпоследнем фото в черных "трубочках" лампы. Внизу (см первое фото) отверстия в которые видны торцы этих ламп.





№3
при вращении осей крутится соответствующая алюминиевая пластина с градуировкой (см фото 2)



№4
тут понятно, что это аттенюатор, может кто определит от чего.
При повороте ручки опускается пластина шириной с узкую сторону волновода,т.е. уменьшается размер большой стороны.



№5
тут мой косяк, не получилось сфоткать гиганскую железяку похожую на транс с перфорированными колпаками по бокам на обмотках (хотя это просто моя фантазия, может там и нет обмоток) длинной пол метра и в поперечнике примерно 20х30см.Вот только шильдик запечетлелся

Mihail-1 писал(а): ↑

31 окт 2022, 22:43

№2
На предпоследнем фото в черных "трубочках" лампы. Внизу (см первое фото) отверстия в которые видны торцы этих ламп.

Счетная декада от измерительного прибора. Но довольно древнего так как на октальных радиолампах. Я подобное видел только на па пальчиковых.

Mihail-1 писал(а): ↑

31 окт 2022, 22:43

№5
тут мой косяк, не получилось сфоткать гиганскую железяку похожую на транс с перфорированными колпаками по бокам на обмотках (хотя это просто моя фантазия, может там и нет обмоток) длинной пол метра и в поперечнике примерно 20х30см.Вот только шильдик запечетлелся

Феррорезонасный стабилизатор. Довольно мощный 750ватт (или вольт-ампер ?).

Vygandas писал(а): ↑

01 ноя 2022, 14:04

Счетная декада от измерительного прибора. Но довольно древнего так как на октальных радиолампах. Я подобное видел только на па пальчиковых.

Что-то в интернете никак про это ничего не найду

А про такую декаду кто-то что знает?
