Коллеги, собираю информацию по магнитным головкам. На данном этапе по кассетникам, отечественного производства.
Периодически попадаются головки, информации по которым не удается найти. Поэтому решил тут создать тему, и она будет дополняться новыми вопросами (и надеюсь, ответами) по мере продвижения поисков.
В первую очередь, интересуют паспорта на МГ.
Часть головок освещены в статьях журналов Радио. Эти статьи имеются.
Но на многие головки вообще нет никаких сведений.

Первой такой головкой обозначу 3Д24.012.
Существует две разные 3Д24.012:
1) Производства Костромского электромеханического завода КЭМЗ (Пегас), пермаллоевая, очень схожая с 3Д24.092.
2) Производства Пензенского Производственного Объединения ЭВТ, стеклоферритовая.

По второй найдена продажная тема, с фото и паспортом, по ней вопросов нет.
http://www.rt22.ru/viewtopic.php?f=30&t=65951

А что известно про первую?

На фото точно пермаллоевая.
А что даташиты заводские говорят?

Не говорят они, нету их
На стеклоферритовый вариант есть слабочитаемый фрагмент, насколько смог - разобрал его. Благодаря статье в журнале Радио, стало понятно, почему эта голова менее популярна 750й серии. Ее способ производства проще, и за счет этого кач-во головки хуже (параллельность зазоров).

Насчет пермаллоевой 012 я смог узнать только завод-изготовитель по эмблеме, КЭМЗ (Пегас).
Паспорт на нее не попадался.

Также головки-призраки 3Д24.041 и 3Д24.051. По индексу это должны быть головки Вильма, т.к. номера от 00 до 20 (т.е. 000-200) это Вильма.

А вот такая 012, эта стекло, увидел уже.

А вот 3Д24 (вероятно 810).
На 810ю похожа, и родом из Сибири. Но ярлычок интересный =).

devel, Ой какая страшненькая... Это направляющую так на заводе присобачили? С этого ракурса плохо видно, но что-то там явно кривое.
̶и̶ ̶в̶о̶о̶б̶щ̶е̶ ̶у̶ ̶н̶е̶ё̶ ̶в̶и̶д̶,̶ ̶к̶а̶к̶ ̶м̶о̶л̶о̶т̶к̶о̶в̶о̶й̶ ̶э̶м̶а̶л̶ь̶ю̶ ̶п̶о̶к̶р̶ы̶т̶а̶

Нет, это не направляющая кривая, а скоба нижнего крепления. Направляющая там к самой голове приварена. А вот компаунд в нерабочей области неважно обработан. Но новая, с ОТК штампом =) На самом деле у 810-х это встречается часто, с креплением. У меня их наверно с десяток наберется - почти везде этот узел проклеен эпоксидной смолой. Не знаю, кто это клеил, но факт есть факт. На самом деле все держится намертво, но выглядит как будто "на отвали" сделали )))

Меня учили, что "красота - залог здоровья" (применительно к электронике), так что я всегда отношусь подозрительно к некрасиво выглядящему изделию. Нет, к "красивым" китайским балалайкам я тоже любви не питаю

Эта головка стояла на ЛПМ БС-02, с маркировкой почти всех деталей 84-85 год. ЛПМ не работал никогда, по причини обломанной стойки кассеты. Так что вполне вероятно, что это один из самых ранних ЛПМ, с одной из самых первых голов 3д24.810

devel писал(а): ↑

31 янв 2021, 20:05

Также головки-призраки 3Д24.041 и 3Д24.051. По индексу это должны быть головки Вильма, т.к. номера от 00 до 20 (т.е. 000-200) это Вильма

Нет, необязательно.
Конечно, бумажка с логотипом могла и отклеиться, но отбраковка от .040 и 0.50 выпускалась (или маркировалась?) другими радиозаводами.

Наличии оные у Вас? Интересно посмотреть. Сомневаюсь, что сендаст. .060 и 0.80 - сендаст точно.

devel писал(а): ↑

27 янв 2021, 17:03

Нет, необязательно

Бобинные головы 051 выпускала Вильма
Нужно узнавать где ставились эти головы и смотреть децимальный номер, гадать так можно вечно

BillyDOS писал(а): ↑

01 фев 2021, 11:38

S3rg писал(а): Нет, необязательно

Бобинные головы 051 выпускала Вильма
Нужно узнавать где ставились эти головы и смотреть децимальный номер, гадать так можно вечно

Хм. Так автор уточнил, что 3Д24.051. Какие ж бобинные?)

Я к тому что утверждение что головы с 00 по 200 не лишено смысла в более широком понимании

S3rg писал(а): ↑

01 фев 2021, 11:05

Наличии оные у Вас? Интересно посмотреть. Сомневаюсь, что сендаст. .060 и 0.80 - сендаст точно.

Нетути. Я как собакин, вынюхиваю по форумам и торговым площадкам инфу и фотки, и тащу к себе на сайт, но это весьма нудное занятие, скажу я Вам. Надеюсь, что не зря.

А между делом, вот еще интересная голова: 092я, но кто скажет, чей логотип на ней?

Вот нашел еще у себя три моноголовы с таким же логотипом. Кто их делал?

Информация по старым головкам для катушечных магнитофонов. Взята из журнала "Радио" за 1955 год, №2, с. 59.

Воспроизводящая низкоомная головка «В-01» содержит на каждой катушке по 300 витков провода ПЭЛ-1 0,2. Индуктивность собранной головки составляет 60 мгн. Передний (рабочнй) зазор равен 20 микронам, заднего зазора нет. Щечки каркасов у катушек и головки крепящих винтов окрашены в белый цвет.
При воспроизведении испытательного магнитофильма с записью частоты 1000 гц со 100-процентной модуляцией звуконосителя на скорости 770 мм/сек головка развивает ЭДС не менее 1,3 мв.

Воспроизводящая высокоомная головка «В-02» содержит на каждой катушке по 1500 витков провода ПЭЛ-1 0,1, Передний зазор равен 20 микронам, задний отсутствует. Индуктивность головки (в сборе) составляет 1,5-1,8 гн. Щечки каркасов у катушек и головки крепящих винтов окрашены в белый цвет; в средней части щечек каркасов нанесена красная полоска.
При воспроизведении испытательного магнитофильма головка развивает ЭДС не менее 7 мв.

Записывающая головка «3-01» содержит на каждой катушке по 150 витков провода ПЭЛ-1 0,25. Передний зазор равен 20 микронам, задний — 250-300 микронам. Индуктивность собранной головки составляет 7-9 мгн. Щечки каркасов катушек и головки у крепящих винтов окрашены в зеленый цвет.
Для получения на ленте типа «С» записи с глубиной модуляции 100% достаточен ток записи 2 ма. При частоте генератора 30-70 кгц оптимальный ток подмагничивания не превышает 12 ма.

Универсальная высокоомная головка «ЗВ-01» содержит на каждой катушке по 1500 витков провода ПЭЛ-1 0,1. Передний зазор равен 20 микронам, задний — 150-200 микронам. Индуктивность собранной головки составляет 0,9-1,2 гн. Ток записи не превышает 0,2 ма, оптимальный ток подмагничивания — 2,2 ма. Щечки каркасов катушек и головки у крепящих винтов окрашены в черный цвет.
При воспроизведении испытательного магнитофильма головка развивает ЭДС не менее 3,5 мв.

Универсальная низкоомная головка «ЗВ-02» содержит на каждой катушке по 500 витков провода ПЭЛ-1 0,12. Передний зазор равен 20 микронам, задний — 150-200 микронам. Индуктивность головки (в сборе) 0,1-0,13 гн. Ток записи не более 0,6 ма. Оптимальный ток подмагничивания не более 3,6 ма. Щечки каркасов катушек и головки у крепящих винтов окрашены в черный цвет; в средней части щечек каркасов имеется белая полоска.
При воспроизведении испытательного магнитофильма головка развивает ЭДС не менее 1,2 мв.

Стирающая низкоомная головка «С-02» содержит на каждой катушке по 75 витков провода ПЭЛ-1 0,35. Передний зазор равен 300 микронам, задний отсутствует. Индуктивность собранной головки составляет 1,7- 2,25 мгн. Ток стирания (при частоте генератора 30 — 70 кгц) лежит в пределах 130 — 150 ма. Щечки каркасов и головки крепящих винтов окрашены в красный цвет.

Стирающая высокоомная головка «С-04» содержит на каждой катушке по 150 витков провода ПЭЛ-1 0,25. Передний зазор равен 150 микронам, задний отсутствует. Индуктивность головки (в сборе) составляет 7-9 мгн. Ток стирания лежит в пределах 50 — 60 ма. Щечки каркасов и головки крепящих винтов окрашены в красный цвет; в средней части щечек каркасов нанесена белая полоска,

Naro писал(а): ↑

13 фев 2021, 20:48

...развязывает ЭДС...

Это так в журнале было написано?

Sulphur писал(а): ↑

14 фев 2021, 05:49

Naro писал(а): ↑

13 фев 2021, 20:48

...развязывает ЭДС...

Это так в журнале было написано?

Думаю, нет - скорее, это ошибка программы распознавания текста. Эту ошибку я исправил.

Интересно, кстати, зачем в конце 40-х - начале 50-х годов понадобилась низкоомная воспроизводящая головка? С неё же сигнал в 5-6 раз меньше, а значит, и соотношение сигнал/шум с ней тоже получится хуже.
В производстве, что ли, дешевле была?

Naro, благодарю за информацию!
До катушечных я еще не добрался, т.к. кассетных уже больше 70шт разновидностей нашел, и это еще далеко не все.
Учитывая, что последний индекс не всегда означал класс, особенно в раннем ГОСТе, а мог означать особенность крепления, или наличие/отсутствие направляющих, то еще много неизвестного в этом вопросе.

Сейчас вот о чем спрошу, может кто-то опознает. Головка 3В44.01
По маркировке должна быть воспроизводящая, реверсная.
Вот тут дядька продает. https://www.avito.ru/moskva/audio_i_vid ... 1057750626

Что за логотип на наклейке? Я опознать не смог...
На вид похожа на вильнюсскую 3Д44Н.1, но на этой буква В и плата на выводах, что наводит на мысль о ее применении в реверсной автомагнитоле.

эта голова из армянского проигрывателя Марс-202 стерео. Его выпускал Ереванский завод ПО "Авиакомплекс"

Pedro писал(а): ↑

05 мар 2021, 20:08

эта голова из армянского проигрывателя Марс-202 стерео. Его выпускал Ереванский завод ПО "Авиакомплекс"

Благодарю! Логотип опознан, осталось фотки и характеристики этой головки найти. Хотя, скорее всего это перемаркировка вильнюсских, уж очень похожи они.

Голова 092 выше, логотип радиозавод "Радий" Касли

логотип радиозавод "Радий" Касли

Браво, Pedro! Я так и не нашел этот логотип, благодарю!

Касли? Земляки, что ли?

devel писал(а): ↑

31 янв 2021, 23:15

Направляющая там к самой голове приварена.

У массовых 810/821/832 пр-ва НЗТМ она не приварена, а припаяна припоем.
Из-за этого у многих из них направляющие стоят криво - скорее всего это происходило при спешке, когда направляющую выставляли, припаивали, и снимали фиксацию не дождавшись полного застывания припоя.
Какой гений это придумал, интересно, и по какой причине нельзя было использовать контактную сварку? (при помощи которой на той же головке крепится крепёжная площадка).

devel писал(а): ↑

31 янв 2021, 20:05

Благодаря статье в журнале Радио, стало понятно, почему эта голова менее популярна 750й серии. Ее способ производства проще, и за счет этого кач-во головки хуже (параллельность зазоров).

012, во-первых, второго класса, во-вторых - сделана из прессованного феррита, в отличие от 750/751/752, где вся серия монокристалл.

Salvator писал(а): ↑

21 мар 2021, 21:36

У массовых 810/821/832 пр-ва НЗТМ она не приварена, а припаяна припоем.

И такое есть. И эпоксидка есть. И есть, что ничего нет, просто согнуто, и никак не припаяно и не приклеено.

012, во-первых, второго класса, во-вторых - сделана из прессованного феррита, в отличие от 750/751/752, где вся серия монокристалл.

Тоже верно. Но некоторые неосведомленные (или наоборот, осведомленные) пытаются толкать 012-ю под флагом высшего класса, не уточняя, что это ГПФ. Но я лично не сравнивал 012 и 752, поэтому судить не стану, что лучше. По логике, 752 должна быть лучше. О причинах написано в статье Сачковского.

Вот накопал еще интересных снимков:

3В24.Н20


3В44.012


3В44.022


3Д24.431


3Д24.960


и у себя нашел 3Д24.841



А также попалось фото вот таких романтичных головок:


И вот такой Вильмовский экземпляр:


Буду признателен за любую информацию (фото, скан паспорта, этикетка, ТТХ и проч.) этих и любых головок. Собираю информацию по магнитным головкам производства СССР и СНГ, которая доступна всем и каждому (адрес в подписи).

Наверно от лампового головка?

bluezmoon писал(а): ↑

30 мар 2021, 15:23

Наверно от лампового головка?

Сопротивление измерьте. Если низкоомная (десятки ом) - то может быть и "транзисторная".

Вообще, что-то до боли знакомое, по крепежу...

bluezmoon писал(а): ↑

30 мар 2021, 15:23

Наверно от лампового головка?

Похожа что от аппарата завода ELFA
Помню что были и транзисторный вариант для Daina. Тестер покажет

Айдас, же.

Это скорее низкоомная,.А четыре вывода у моно на кой?

Сопротивление 190 Ом,четвертый вывод висит.

dmitry75 писал(а): ↑

30 мар 2021, 16:14

Это скорее низкоомная,от портативных каких-нибудь катушников.

Айдас - 2х1000 витков 0,05. Транзисторная Дайна - 2х460 витков 0,05.

bluezmoon писал(а): ↑

30 мар 2021, 16:19

Сопротивление 190 Ом,четвертый вывод висит.

Похоже, транзисторная Дайна с одной оборванной катушкой.

Гм... Щас прикину.

Провод 0,05 имеет 880 0м на 100 метров. На 190 ом уйдёт 21,6 метра.
На 1000 витков средняя длина витка 21,6 мм.

На 460 витков - средняя длина витка 47 мм, что явная лажа.

Таки от лампового.

Странно. Мне казалось, что у ламповой побольше, чем 380 ом будет.

Т.е. две катушки должны быть запараллелены?

bluezmoon писал(а): ↑

30 мар 2021, 16:29

Т.е. две катушки должны быть запараллелены?

Не, последовательно.

Да я в Чайку_М чтонить хочу поставить,родная не алё.А их ремонтят-разбирают?

bluezmoon писал(а): ↑

30 мар 2021, 16:37

Да я в Чайку_М чтонить хочу поставить,родная не алё.А их ремонтят-разбирают?

Ставьте с одной катушкой. Воспроизводить будет чуть тише, вот писать не сможет...

dmitry75 писал(а): ↑

30 мар 2021, 16:14

А четыре вывода у моно на кой?

Одна обмотка на одном полусердечнике, вторая - на втором. От каждой пара выводов.

old_hippie писал(а): ↑

30 мар 2021, 18:33

dmitry75 писал(а): ↑

30 мар 2021, 16:14

А четыре вывода у моно на кой?

Одна обмотка на одном полусердечнике, вторая - на втором. От каждой пара выводов.

Надо же..,никогда такого у моно не видел,непонятно зачем тогда выводы наружу вывели,когда можно было внутри при производстве скоммутировать,что и делали другие производители,может это для двойного назначения?,чтобы и в низкоомный вход втыкалась?

bluezmoon писал(а): ↑

30 мар 2021, 16:37

А их ремонтят-разбирают?

Вы провод 0,05 представляете? А зазор в 0,003? =)

PS Для справки - человеческий волос 0,08.

А кто может подсказать, от чего эта головка:

Сопротивление постоянному току 730 Ом.

Петр Васильевич писал(а): ↑

30 мар 2021, 19:13

А кто может подсказать, от чего эта головка

Трёхвыводные головки, с отдельным отводом на запись, были у Астры и у Астры-2.
Но они были круглые...

PS Ремонтная головка для Астры? Год-то какой...

dmitry75 писал(а): ↑

30 мар 2021, 18:44

может это для двойного назначения?,чтобы и в низкоомный вход втыкалась?

Гм...

Хорошо бы посмотреть на низкоомную Дайну.

Если у неё только два вывода, то предположение обоснованно.
Впрочем, не уверен, что 2х1000 в параллель то же самое, что 2х460 последовательно...

Не говоря о том, что обмотки неизбежно станут работать друг на друга, портя запись...

У меня есть такие , тоже секретные, с ПО Вильма

Петр Васильевич писал(а): ↑

30 мар 2021, 19:13

А кто может подсказать, от чего эта головка:
Сопротивление постоянному току 730 Ом.

По сопротивлению для ламповика. Если третий провод не вывод катушки, то очень похожа на головку Вильма-М1 или магнитофонной панели Вильняле.

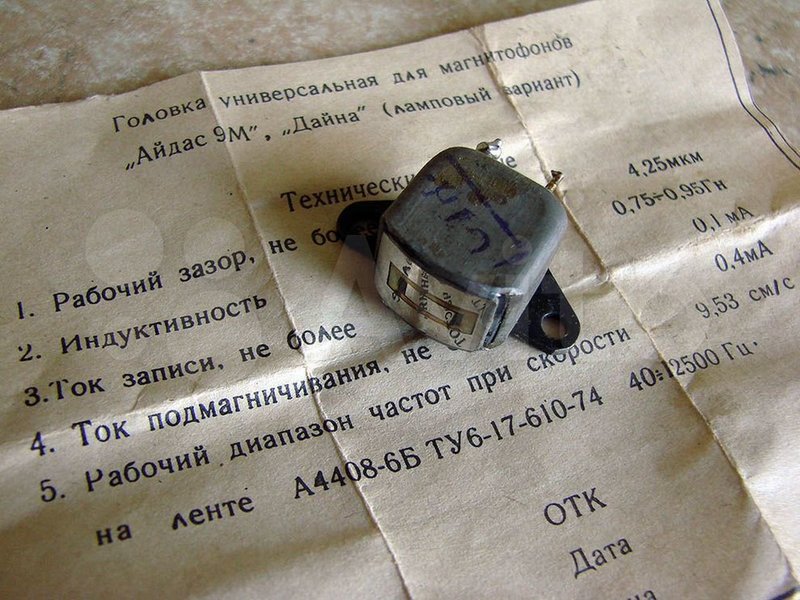

Да, эта от Вильмы. Даже в паспорте указана.
