Приветствую!

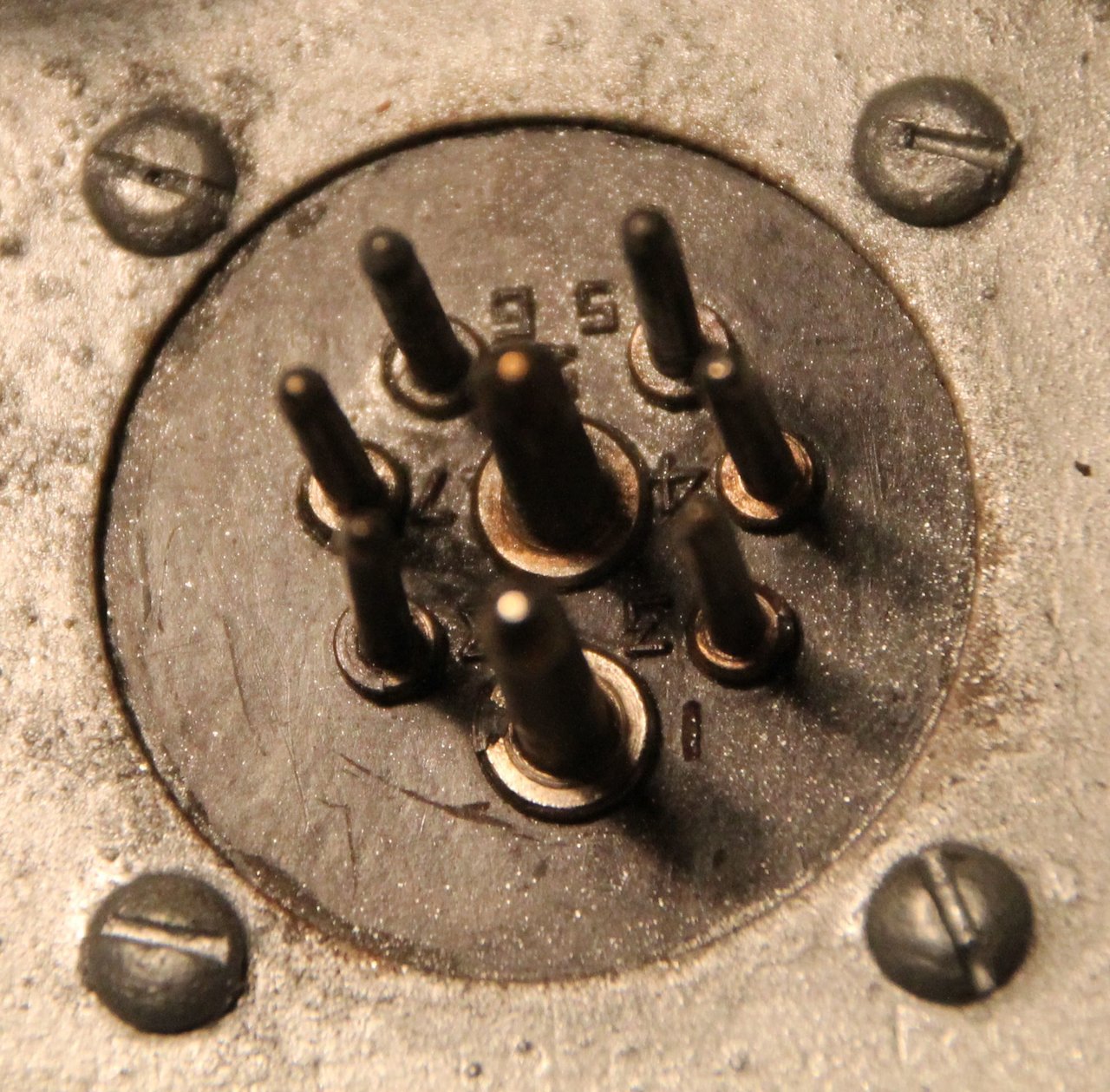

Такой вопрос... Нет ли у кого-нибудь из форумчан информации по разъему, показанному на прилагаемом фото?
Он установлен на одном из блоков телевизора Т1 Москвич, который выпускался в первые послевоенные годы.
Прекрасно понимая, что вероятность найти ответную часть близка к нулю, все же есть некоторые сомнения, не применялся ли такой разъем в какой-нибудь профессиональной аппаратуре того времени (а я об этом не знаю).
Размером он как октальная панелька. В общем-то это наводит на мысль попробовать поискать на его замену октальную колодку питания, которая устанавливалась на шасси от приемника ПТС-47.
По креплению, числу штырьков, да и по конструкции (на базе гетинаксовых пластин) - вполне подойдет на замену.
Тем не менее, если у кого-либо есть информация о том, где мог еще применяться такой разъем, какой его тип и т.п., буду признателен.

Центральный задействован?
На Л1-3 есть чтото похожее но центральный штырёк там не работает

Не, не оно. На первом разъёме расстояние между 5 и 6 штырьками больше, чем между остальными.

Навеял немного утолщенным штырьком рацию "Север", но там нет центрального массы и зазора между 5 и 6 штырьками, а схема телика похоже вот такая

Такой тип 8-ми штырькового разъема "пришел" из спецтехники, выпускаемой заводом. Изготавливался заводом по своей заводской нормали для своих нужд, поэтому тип у него отсутствует. Назывался колодка\фишка (чего-то там, например питания) или гнездо фишки (чего-то там). Применялся, например в РСИ-3, РПК-10, РПКО-10 и др.
Использовали его и в народном хозяйстве, например в стационарной ЖР-4С.
Упрощенная модификация использовалась и в бытовой аппаратуре, например, в напольной радиоле Москва. Задача та же самая - соединение блоков.
Решение использовать специальный разъем на совести конструкторов завода 528. В телевизионном приемнике Т-1 (просто Т-1), да и в Ленинград Т-2 для соединения с громкоговорителем использовали октальную панель.

Менять на октальное? А вдруг найдется искомое? Ну там, например, РСИ-3 или Москва донорами станут. Или у кого-то окажутся ненужными шланги от той же ЖР-4С?
Временно ответную часть можно сделать, используя "мамы" соответствующего диаметра от разъемов ШР. Для красоты конструкцию можно поместить в корпус подходящего ШР.

3462 писал(а): ↑

20 янв 2021, 05:09

Менять на октальное? А вдруг найдется искомое? Ну там, например, РСИ-3 или Москва донорами станут. Или у кого-то окажутся ненужными шланги от той же ЖР-4С?
Временно ответную часть можно сделать, используя "мамы" соответствующего диаметра от разъемов ШР. Для красоты конструкцию можно поместить в корпус подходящего ШР.

Хех, ну, переставить назад можно также легко, как и заменить на октальный, если что
Насчет "временно", разумеется, тоже думал над разными вариантами. "Нахимичить" что-нибудь из контактов разъемов ШР, тоже можно помозговать.

А, в целом, большое спасибо за интересную и полезную информацию!

И, кстати, а что за "просто Т-1"?
У Москвича на шильдике тоже выбито "Т-1".
Но в отличие от Ленинградов, динамик у него без подмагничивания, и просто подпаивается проводами, идущими от блока тракта звукового сопровождения.
Никаких октальных соединителей в этом телевизоре нет.

RomanSavel писал(а): ↑

20 янв 2021, 05:43

И, кстати, а что за "просто Т-1"?

Никакой сенсации нет.
"просто Т-1" по некоторым документам проходил как Т-1, просто Т-1. Он же Т-1 филиала ВНИИТ, он же EFu­T1. он же Т-1 Арнштадт, он же Арнштадт.

КВН-49 тоже был Т-1.
Т-1, Т-2, Т-3, Т-4 - это классы для телевизионных приемников того периода.
Арнштадский по ходу был самый первый….

На РСИУ-3М такие же или больше по диаметру?

Pedro писал(а): ↑

20 янв 2021, 16:24

На РСИУ-3М такие же

Вы, как всегда, великолепны. Буду очень удивлён, если Вы ошиблись.

Pedro писал(а): ↑

20 янв 2021, 16:24

На РСИУ-3М такие же или больше по диаметру?

Да уж, очень похожи

На фото по ссылке видны и "ответные части": https://military.trcvr.ru/wp-content/up ... R800-2.jpg

3462 писал(а): ↑

20 янв 2021, 14:25

КВН-49 тоже был Т-1.
Т-1, Т-2, Т-3, Т-4 - это классы для телевизионных приемников того периода.

Это-то мне давно известно Просто, КВН-49 первым быть никак не может, потому и не обсуждается.
А то, что разработки телевизора на 625 строк на основе немецких технологий тоже обозначались, как "Т-1", в голове не отложилось.
Будет полезно еще раз проштудировать статьи об этом.

Что же касается именно Т-1 "Москвич", то, действительно, ни на передней панели, ни на металлическом шильдике, слово "Москвич" не присутствует.
Как насчет задней стенки - не знаю. Но, судя по ее рисунку в паспорте, там была простая черная "фанерка" со щелевыми прорезями, как, например, у приемника 7Н-27, без обилия надписей.
Но, в паспорте на телевизор везде четко обозначено, что это именно "Москвич".
С Т-1 "Ленинград", в этом плане все проще, т.к. "шильдик" с названием, где присутствует именно слово "Ленинград" есть на передней панели аппарата

Роман, здравствуйте!
Эта часть разъема имеется у вас на шасси? Если да. то не составит огромного труда выточить из эбонита ответную часть и снабдить её контактами. Можно даже внешний вид сделать приблизительно близкий к родному.
С уважением. Виталий.

maister писал(а): ↑

20 янв 2021, 20:45

Роман, здравствуйте!
Эта часть разъема имеется у вас на шасси? Если да. то не составит огромного труда выточить из эбонита ответную часть и снабдить её контактами. Можно даже внешний вид сделать приблизительно близкий к родному.
С уважением. Виталий.

Виталий, приветствую!
Да, то, что на моем фото, установлено на шасси.
Нужна именно "ответная" часть.
Причем, в данном случае, никаких резьбовых соединений не предусмотрено.

А хотя бы фото ответной части есть? Это и хорошо, что нет резьбовых соединений - мороки делать меньше...

maister писал(а): ↑

20 янв 2021, 21:15

А хотя бы фото ответной части есть? Это и хорошо, что нет резьбовых соединений - мороки делать меньше...

А фото ответной части привел выше форумчанин Pedro.
Только, на фото, как раз "полноценный" разъем - под резьбовую фиксацию.

Значит фото мамы как именно в Т-1 нет... ну а предполагать можно что угодно...

maister писал(а): ↑

20 янв 2021, 23:09

Значит фото мамы как именно в Т-1 нет... ну а предполагать можно что угодно...

Увы, именно так. Фото "ответной части" нет.

maister, спасибо! Попробую связаться с автором объявления!

Увы, продавец ответил, что уже продано.
Возможно, что и перекупы подсуетились.

Приветствую!

Всем большое спасибо за участие!
Разъем найден, хоть и не с первой попытки.
Куплен по еще одному объявлению на QRZ.ru, по "наводке" форумчанина "551-й" на нашей Доске объявлений.
