Удалось подробно сфотографировать данный экземпляр, который появился в коллекции Алексея (Моск. обл)

Аппарат долгое время использовался в качестве учебного пособия в каком то техникуме пока не попал на антикварный рынок.

К сожалению данных производителя на аппарате нет

Все смонтировано в раскладном деревянном ящике 30х17 х14(высота) см.
Закрывается ключом



На боковой стенке крепится ключ завода пружины лентопротяжного механизма

пишущий приемник стандартной конструкции, уменьшенный размер, пружина внутри корпуса

на боковой стенке стеклянная чернильница в деревянном футляре. Но на мой взгляд не сьемная. вероятно с помощью какого то приспособления (типа пипетки) чернилами капали на барабанчик над пишущим диском, который и оставлял следы на ленте .(могу и ошибаться)

катушка для чистой ленты поднималась наверх
в отличие от привычных аппаратов тут при приходе сигнала на электромагниты прижималась лента к пишущему колесу а не наоборот

справа располагался ключ морзе и микроамперметр






диаметр мА где то 3 см

для соединения с линией служили специальные контакты в виде криков( по ним можно сразу отличить поездной железнодорожный телеграф от кавалерийского полевого телеграфа)

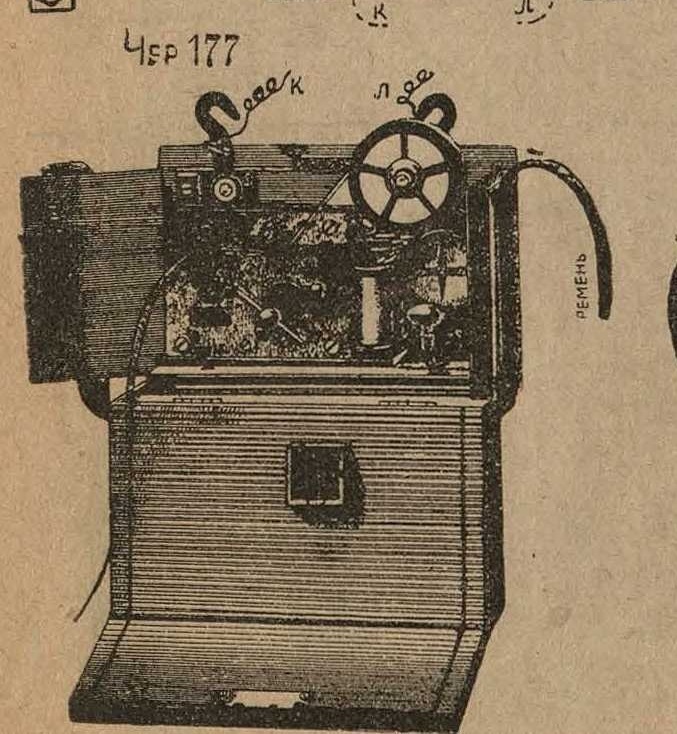

и последнее. фото из госкаталога.
Такой же телеграф но произведен "Сименс и Гальске СПб"

Пружинный барабан тут справа как у всех аппаратов Сименса( а не слева как на рассматриваемом образце)

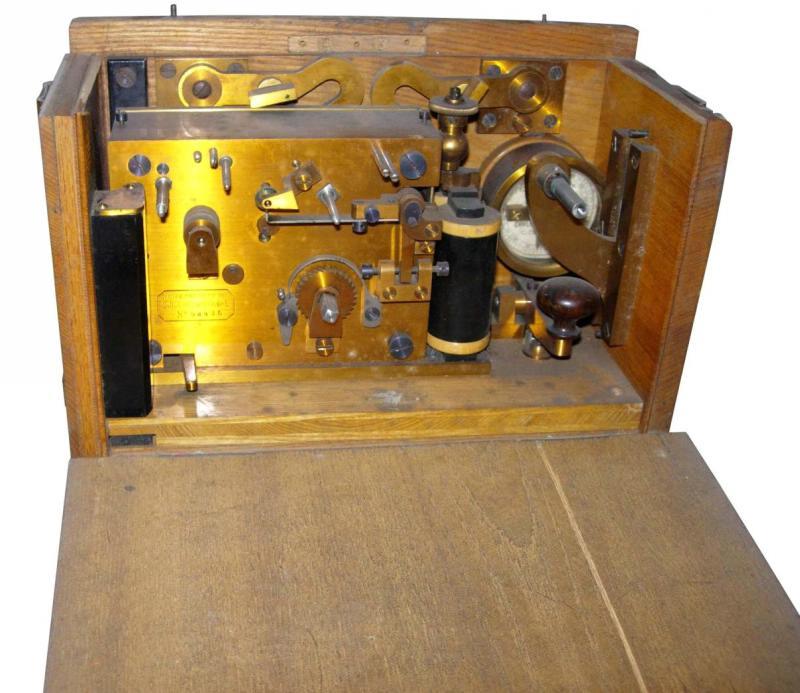

вот еще сильно некомплектный такой же аппарат Сименса СПБ из "Центральный музей связи имени А.С. Попова" который на мой взгляд они ошибочно обозвали как "Установка военно-полевого телеграфного аппарата типа Морзе.

"

такой же аппарат из "Каменск-Уральский краеведческий музей им. И.Я. Стяжкина"

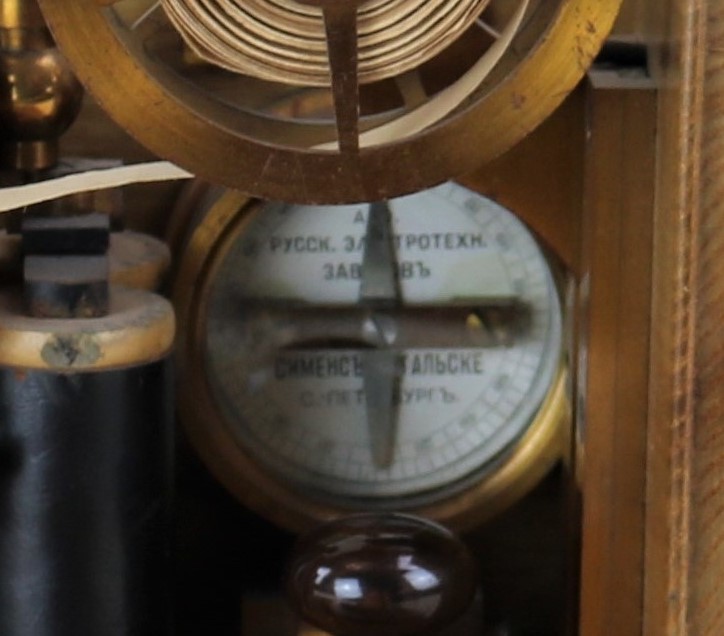

тут видна шкала гальваноскопа
