GeHHenA писал(а): ↑

23 янв 2023, 11:22

Походу надо искать пассик,запускается с рывками

Там пассик должен слегка проскальзывать при наборе оборотов. Это можно посмотреть перевернув диск . Если поставить пассик без проскальзывания то двигателю не хватает мощи разогнаться и он теряет обороты и тряской и вибрацией. Я брал силикон от парня из Ростова мягкий эластичный и полу размер 260мм имею такую мелкую проблему помогаю диску рукой. Да и проблема рокота там завязана на хороший эластичный пассик. Подбирать фазосдвигающие ёмкости толку мало дало у меня. Да уверен и производители тоже так думали.

la59, а длч чего пружинка которой двигатель крепиться? Не для натяга ли пассика?

GeHHenA писал(а): ↑

23 янв 2023, 13:21

а длч чего пружинка которой двигатель крепиться?

Для наклона шкива двигателя. Это чтобы пассик не уходил в сторону от центра бочки шкива и не соскакивал.

В праобразе (Тор 125) приходилось часто менять пассик, очень изнашивался из-за "спортивного старта": двигатель вращается, а диск ещё тормозит. Около оси моторчика всегда лежала черная резиновая пыль от пасика.
Лечится легко, нужно просто подтолкнуть диск, а потом уже включать двигатель

Dehkonboy, так сказать дать пендаля!

GeHHenA писал(а): ↑

23 янв 2023, 14:34

дать пендаля

Да не.Пендаля это про нольпервую Радиотехнику.А эту слегонца,хотя я никаких действий не предпринимаю,сама заводится хорошо.

А что в шахту диска обычно заливают? Я так тех. вазелин и чуток синт.масла автомобильного.

Там наверняка ЦИАТИМ какой-нить.

Как показывает опыт, только жидкое масло наименее влияет на вращение, особ. с пассиковым приводом.

GeHHenA писал(а): ↑

23 янв 2023, 15:45

тех. вазелин и чуток синт.масла автомобильного

- смесь ?! А ничего, что не допускается смешивать масла не только разных типов, а даже просто разных производителей?
И что такое за понятие "синт.масла автомобильного" - ?

Самый !, так а что будет то?! Да название масла забыл.

GeHHenA писал(а): ↑

23 янв 2023, 17:24

так а что будет то?!

- да ничего страшного: ну будет сворачивание масла, изменение его вязкости, уменьшится срок её какой-то терпимой работы (для кого как)- и всё.
Из таких мелочей и складывается качество работы аппаратуры и её ресурс.

Ладно зальём пожиже.

GeHHenA писал(а): ↑

23 янв 2023, 15:45

А что в шахту диска обычно заливают? Я так тех. вазелин и чуток синт.масла автомобильного.

Шарик смазывал литолом, ось - моторным.
Перед смазкой бензином шахту промыл.

Tuzenbobel писал(а): ↑

23 янв 2023, 17:44

ось - моторным.

я так понял, предпочитаете смазку с обилием доп. присадок- как для смывки нагара, термостабилизирующие для работы в мороз под 30 градусов и до 100 гр. нагрева двигателя, а так же теплоотводящие , +
Ну очень всё это надо для шахты ЭПУ в ущерб др. "основным" параметрам смазки.
Хотя это лучше чем ничего или подсолнечное ...

Что понравилось, масло для двухтактных двигателей. Продавалось в любом садоводческом магазине для газонокосилок.
А вообще-то, главное, чтобы смазка была. Подойдёт любое масло, кроме сливочного и растительного

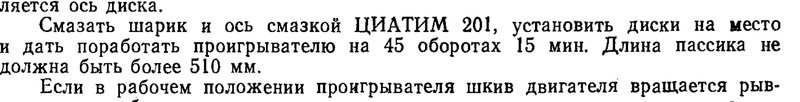

Чтобы шибко не гадать и отсебятиной не заниматься нужно просто открыть книгу.А в книге той все очень просто прописано:

bluezmoon, и времени прошло много - масла-смазки другое, и тут плохо герметизирован подпятник.
Если нужна сама повышенная вязкость для уменьшения детонации- другое дело, и это можно проверить.
Но минимум для самого привода пассиком повышенная вязкость не в пользу.
Вы же видели, как сказалась именно жидкая в G-602. А тут что, всё "другое"- ?

"ЦИАТИМ-201 — антифрикционная многоцелевая литиевая смазка, разработанная в СССР. .... Обладает морозостойкими и тугоплавкими свойствами. " - что тут полезного именно для шахты ЭПУ?
"Благодаря сохранению смазочных свойств при низких температурах смазка широко используется в механизмах техники, эксплуатируемой в условиях Крайнего Севера." - очень полезно.
А вот "не полезного" как раз для шахты есть: "Не применяется для подшипников скольжения из-за загустевания со временем." И там ещё куча минусов.
Опять таки- лучше, чем ничего.

Не стоит превращать инструкции в талмуд.

По мне дык хоть ружейную высокощелочную пользуйте.
А заливать там как раз и не надо.Просто на шарик нанести,да тончайший слой на ось.

И как по приведённому "смазывать"- поверх старой? Ведь ни слова о "чистке" с предварительным удалением старой-грязной-отработанной.

"Со временем на открытом воздухе она высыхает и теряет свои эксплуатационные свойства[1], превращаясь даже в абразив."
У меня стоит эта смазка в гараже- с прошлого века не трогаю, почти полная банка. Реально густела она.

Самый ! писал(а): ↑

23 янв 2023, 17:33

Из таких мелочей и складывается качество работы аппаратуры и её ресурс.

Самый !, моторное использую, поскольку оно все равно остается.
bluezmoon, я сначала так и смазал, но диск очень долго стал раскручиваться, а с жидким намного быстрее. Пассик стоит новый.

Tuzenbobel, мой Б1-011 раскручивается немногим меньше,чем за один оборот.Останавливается полностью меньше,чем за два оборота.Сейчас проверил на 33об/мин.
У меня он года три,до этого жил в одной квартире с 1979-го.А проводил ли я какие смазочные работы,я чесслово не помню.

Использую такую. Не густет держится хорошо.
https://www.dns-shop.ru/product/8265de1 ... wal-spo-1/

Здравствуйте!
Кто нибудь в курсе? Подойдёт ли на б1 01 диск, субдиск и шахта от эп030?
Вроде на 030 судя по картинкам лучше сделан и отбалансирован.
Или не заморачиваться этим?
Спасибо!

Гробер писал(а): ↑

24 янв 2023, 01:25

Здравствуйте!
Кто нибудь в курсе? Подойдёт ли на б1 01 диск, субдиск и шахта от эп030?
Вроде на 030 судя по картинкам лучше сделан и отбалансирован.
Или не заморачиваться этим?
Спасибо!

на свой б1 перекидывал, подходило. но только диск с субдиском вместе, а мне так не хотелось, потому что у 030 субдиск легкий, а на субдиск от б1 диск от 030 не сел, вернул все взад, 030 починил да продал за не дорого, пусть работает

А у -030 корпус пластик или металл?

bluezmoon писал(а): ↑

24 янв 2023, 10:34

А у -030 корпус пластик или металл?

дно металл, а верх пластик

goblin_ach, спасибо!Я все сомневался по пластику,а так оно и есть оказывается.Погремушка типа нольшестого.

bluezmoon писал(а): ↑

24 янв 2023, 12:02

goblin_ach, спасибо!Я все сомневался по пластику,а так оно и есть оказывается.Погремушка типа нольшестого.

В данном случае не погремушка. Массивное литое основание из металла, все остальные основные части тоже из металла и крепятся к основанию. По сути пластмассовый корпус больше декоративный и как ограждающая конструкция, так сказать))

marcel_x писал(а): ↑

24 янв 2023, 16:56

По сути пластмассовый корпус больше декоративный и как ограждающая конструкция, так сказать))

Так и есть

Видимо с целью удешевления пластик поставили.Но солидности прародителей этому проигрывателю явно не хвата.Смотрится едаа-едва на заявленные на табличке 230₽. Да и то с закрытой крышкой.

Пластмассовые стаканы под пружины закреплены в шасси ?

Спасибо.

Самый ! писал(а): ↑

24 янв 2023, 21:25

Пластмассовые стаканы под пружины закреплены в шасси ?

Спасибо.

Да, в трех местах оплавленные бобышки.
При перевороте проигрывателя бывает что отламываются, на моем сломаны были, пришлось приклеивать.

Tuzenbobel писал(а): ↑

25 янв 2023, 12:27

в трех местах оплавленные бобышки.

- нету следов подобного- как и клея, видимо сидело просто на трении.
Посадил на клей, что бы не выпадали в процессе сборки.

На данный момент принято решение установить мотор и его управление от Радиотехника ЭП 101.
Есть ещё варианты- но подарен комплект от неё. Не хватает транса- ищу.
По опыту ремонта Рт ЭП 101- безшумность и прекрасная стабильность скорости.
Если есть какие сведения о подобной переделке- интересно.
У меня только "слухи" о данном варианте.

Самый !, Это правильно Р-101 лучше с регулировкой сдвига фазы. Я видел в инете была тема про переделку управления двигателя электроники на р-101, там с картинками, но не помню где это. Поищите может найдёте. А в электронике 012 мне так мне удалось подобрать конденсатор что бы было совсем хорошо. После того как поставил нормальный эластичный силиконовый пассик к рокоту нет больших претензий. На основании этого я решил что ни кто на заводе ни чего ни когда ёмкости фазы не подбирал а ставили хороший пассик.

У меня 012 с генератором от Р-101. Работает прекрасно.

Вопрос.
Не могу собрать красиво неонку: получается "криво" и "глубоко", хотя картинку нашёл:

Что есть:

Как вариант- у меня что-то не штатное.
Стекло, гнездо, металлич. рамка- всё с одной, внутренней стороны шасси ЭПУ?
Ну очень далеко от зеркала панели получается.

А смысл в наши времена ставить "утуды неонку" - по моему со светодиодами выйдет много лучше. Яркость на порядок выше. Только в цепь желательно пороговый элемент включить для более "резкого" зажигания - например стабилитрон последовательно.

Была уже тема, светодиод супротив неонки https://rt22.ru/viewtopic.php?f=41&t=71 ... a&start=30
Делал такую на оранжевых, получается почти аутентично, но гораздо ярче.
Тусклое свечение можно объяснить тем, что старение и ничто не вечно под луной. Второе, что в первых выпусках лампа стояла выше, почти под диском стробоскопа. Позднее её опустили в подвал, сантиметра на 3-4 ниже.

Самый !, Всё у вас штатное. "Фонарик" собирается из линзы и корпуса с лампочкой. Вся эта констрюкция прижимается двумя винтами через металлическую накладку. И всё это со стороны подвала, если по другому было бы, то для замены лампочки пришлось бы разобрать пол проигрывателя.

К. Иночкин писал(а): ↑

12 мар 2023, 21:18

что в первых выпусках лампа стояла выше

это логично.

К. Иночкин писал(а): ↑

13 мар 2023, 01:00

для замены лампочки пришлось бы ...

Сколько не было ЭПУ с такой лампой, ни разу она не отказывала.
Светит щас вполне нормально, соберу всё- посмотрим. Может и подниму.

Спасибо.

Про лампу.А какая именно там стоит?В спецификации не сказано.
Про её свечение-меня полностью устраивает.

bluezmoon писал(а): ↑

13 мар 2023, 11:37

А какая именно там стоит?

- у меня стоит та, что на фото- тип не смотрел. По виду такая же, как в Арктур 006.

bluezmoon, На схеме есть - ИН24 обзывается.
Рядом с вами если чо, там и паспорт можно глянуть https://yarelektronika.ru/shop/indikacz ... tor-in-24/

К. Иночкин, спасибо!У меня-то -011 и схема к ней,а там просто Л2.

Собрал электрику, дошёл до сборки тонарма.
Заменил проводку- убрал пружинящий МГТФ, промыл и смазал подшипники- они аж "рокотали" перекатываясь.

отсутствует указанный винт, и вкрутить его некуда- отв. в тонарме есть, а элемента с резьбой нет
15 позиция, винтом "б" во что вкручивается?
На "16" у меня снизу следы клея, должна там быть антифрикционная накладка?
отсутствует переходник-соеденитель
это "наконечник" ?
ощущение, что мой противовес надет просто на кусок трубки из антенны.

Буду благодарен за пояснения.

Самый ! писал(а): ↑

19 мар 2023, 21:08

отсутствует указанный винт, и вкрутить его некуда- отв. в тонарме есть, а элемента с резьбой нет
15 позиция, винтом "б" во что вкручивается?

Этот винт вкручивается в лепесток с резьбой, который устанавливается внутри трубки и к этому лепестку припаивается пятый проводок из тонарма - на "массу" проигрывателя. На картинке лепесток под номером 4, винт - номер 3. Это схема от Электроники 017, но принцип тот же.

На "16" у меня снизу следы клея, должна там быть антифрикционная накладка?

Да, с завода там наклеена полоска мелкозернистой наждачной бумаги.

Насчёт клея и бумаги чё-то я не обнаружил,где должно быть?На резинке или в трубе?Сползает грузик.А вообще,каково у него правильное положение?
Зафонили оба канала,подозреваю,что это связано с блокирующим реле,контакты как-то подозрительно крутятся во все стороны.Оно разбирается?

marcel_x писал(а): ↑

20 мар 2023, 08:29

наклеена полоска мелкозернистой наждачной бумаги.

- а упор от микролифта с резинкой? Не встречал никогда что-либо "накленного" в др. ЭПУ.

У меня припаяно к ; или так Похоже "4" утеряно.

bluezmoon писал(а): ↑

20 мар 2023, 10:02

А вообще,каково у него правильное положение?

- упорно избегаете инструкции для домохозяек:

Я спрашивал про съёмный-пружинящий "фигурный" УПОР для микролифта на тонарме- деталь ШЕСТНАДЦАТЬ. Тонарм там - "1".
Реле разобрать можно, я у РЭС надфилем срезал развальцовку.
Но тут ИМХО оно ни причём - оно коротит сигнал на землю, а рабочее положение "разомкнуто", т.е. если фонит- то и при воспроизведении тоже.
К тому же прозвонить контакты можно.
Не смущают старые электролиты рядом? Совр. они щас раза в три меньше, соотв. будут и "дальше" от звука.

Самый ! писал(а): ↑

19 мар 2023, 21:08

ощущение, что мой противовес надет просто на кусок трубки из антенны

Похоже на то, что кто то его "потерял" до вас. Диаметр трубок там одинаков, должен присутствовать "затыльник" завальцованный как на фото выше. Поэтому резиновый демпфер куда то тоже ушел погулять вслед за оригинальной трубкой
Тут скорее всего надо бросать клич на соответствующей ветке и искать деталь. Либо колхозить, но более тщательно. Кстати, резиновый демпфер там не эффективен, возможно заменить на пластик или дерево.
