Самый !, Измерил штангелем общая длина с ухом крепления 32мм, ухо 2мм..значит 32-2=30. Это на Б1-01 что пока лежит без тонарма и крышки, я ей ни чего не делал как привезли с усилителем Б1-01 а вот усилитель восстановил.

Tuzenbobel, в принципе я картинки оттуда нашёл в "розницу". Но и текст поизучаю. Спасибо.
Есть ещё резинки-заглушки радиатора ВАЗ, у них кольцо мягче и толще. А с тонкой стороны пружины- кольца сантехники.
la59, понял.
Ещё вопрос:

куда там два стекла? Что-то у меня не складывется это.

Если можно, фотку этого узла вблизи- внятную в сети не нашёл. Что там на чём держится.

Одно стекло лишнее. Верхняя деталь и одно стекло крепятся к шасси, нижняя, которая с зеркалом, стоит на плите

Да-да, мне уже ответили на почту.

Самый ! писал(а): ↑
19 дек 2022, 15:19
Да-да, мне уже ответили на почту.

А у меня нет стекла, там много чего нет сверху. Пусть лежит может придумаю чё с него сделать, может гибрид Ария-Эл-ка Б1=01

- эти уголки как крепятся к деревяшкам?
На фотках я видел (и тут видно) шурупы с потайными шляпками. Но спереди и сзади у меня и следов нет.
Само дерево по виду "заводское"- следы от др. элементов есть.

Самый ! писал(а): ↑
20 дек 2022, 22:23
шурупы с потайными шляпками

Подскажите из-за чего наводки и искажения при убраной пластинке возникают? Если руку положить на диск или шасси пропадают.Я подозреваю что из-за трансформатора,так ли это?

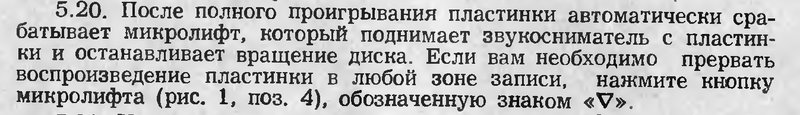

И ещё один вопрос - автостоп в конце пластинки не должен поднимать тонарм?

У меня 01-11,тонарм поднимается,если автостоп срабатывает.

А разве возможна альтернатива?

Вот как раз у меня 011, тонарм просто на месте остаётся.

GeHHenA писал(а): ↑
23 дек 2022, 11:31
И ещё один вопрос - автостоп в конце пластинки не должен поднимать тонарм?

мой б1-01 поднимает, 030 была тоже поднимала

Там магнит за подьём отвечает?

GeHHenA писал(а): ↑
23 дек 2022, 11:48
Вот как раз у меня 011, тонарм просто на месте остаётся.

Вот у меня он и не срабатывает,шток микролифта на месте стоит. В чём может быть проблема?

Может быть механическая-не отрегулирован микролифт. Может в схеме автостопа. Смотреть надо.

GeHHenA писал(а): ↑
23 дек 2022, 12:22
Вот у меня он и не срабатывает,шток микролифта на месте стоит. В чём может быть проблема?

а с кнопок поднимает и опускает?

goblin_ach писал(а): ↑
23 дек 2022, 12:31
а с кнопок поднимает и опускает?

только на опускание работает.

Alexaund писал(а): ↑
23 дек 2022, 11:46
А разве возможна альтернатива?

Там же есть кнопка отключения

bluezmoon писал(а): ↑
23 дек 2022, 12:47
механическая-не отрегулирован микролифт

Ну или ось тонарма смещена-повернута при какой нить регулировке

Ищу петли и можно мотор. Как-то мой мотор периодически "пощёлкивает", при разборе ничего не выявил.
Торговцев-разборщиков с Авито прошу не беспокоиться.
В обмен могу предл. напр. корректор от Корвет 068 или кучу др. хлама, в основном БРЗ и RRR.

Потихоньку двигается.
Щас сделал две платы: питания на ИМС и автоматики.

Вопросик: может ли кто померить расстояние плиты с платами от верха-низа ящика, дабы правильно закрепить уголок: в моём ящике и следов от него нет.

Спасибо.

Самый !, 55 мм на моём .

la59 писал(а): ↑
29 дек 2022, 23:31
55 мм на моём

От верха и низа- по 55мм?

Самый ! писал(а): ↑
29 дек 2022, 22:35
Вопросик

Uru, огромное спасибо.

Самый ! писал(а): ↑
30 дек 2022, 10:36
От верха и низа- по 55мм?

Дык согласно вашему фото где нарисовано там и измеряю. Это у меня эта Б1-01 под столом открытая лежит...лень и жалко в гараж тащить, обращайтесь измерю чаво надоть.

Может чего придумаю с ней сделать, но пока есть чем заняться и ленивый стал ещё больше.

la59, спасибо.

С наступающим Новым Годом,коллеги!
Пару дней назад переставил проигрыватель с Брига прямо на стол,так он кстати и смотрится выигрышнее,когда в одиночестве.После коммутации с тем же Бригом зафонил.Проблема ерундовая оторвался контакт экрана провода с обечайкой СШ-5.А контакт 2 с землей не соединен.И по схеме тоже нет этого.Есть ли смысл в этом соединении?А так получается все равно заземляется только через усилитель.

Вчера мучался с микролифтом,с трудом подобрал количество ПМС и настроил зазор.Но пришлось к штоку приклеить пористую резинку а то не поднимал до конца второй шток.
Сегодня нашёл ещё одну проблемку с втулкой под вал малого диска,протекает! Вопрос оно так и должно или брак?Если брак то как исправить?

И ещё проблема с трансформатором,при снятий пластинки идут искажения в колонки.Выносить его из корпуса или искать ТОР ,какие напряжения нужны?

bluezmoon писал(а): ↑
31 дек 2022, 14:30
И по схеме тоже нет этого

на одной из схем забыли точку в пересечении проводов поставить между 2 платы и 2 разъёма.

GeHHenA писал(а): ↑
21 янв 2023, 11:10
Но пришлось к штоку приклеить пористую резинку

- наконечник микролифта ВРАЩАЕТСЯ, и меняется высота.
Подпятник снизу ЭПУ хорошо протереть, обезжирить и залить чем-то типа эпоксидки.

GeHHenA писал(а): ↑
21 янв 2023, 11:12
при снятий пластинки идут искажения в колонки

какая связь трансформатора с пластинкой и искажениями- недоступно.
Если фон- то не блокируется сигнал с головки при поднятом тонарме.
Но что там щас более контеоно, уже после рук умельца- тож недоступно.

GeHHenA писал(а): ↑
21 янв 2023, 11:12
Выносить его из корпуса или искать ТОР ,какие напряжения нужны?

так и чешется сказать про вынос мозга и его же напряжения ...

Самый ! писал(а): ↑
21 янв 2023, 11:37
Выносить его из корпуса или искать ТОР ,какие напряжения нужны?
так и чешется сказать про вынос мозга и его же напряжения ...

Тоже не нравится мне такой ход. Транс можно штатный покрутить вокруг и найти положение с наименьшим фоном.Экран там должен быть ещё. Тоже самое и с мотором. Мне приходилось и тор крутить и искать положение наименьшего фона при положении головки ГЗМ-108 (дюже чувствительная оказалась к магнитным полям) близко к центру диска. И думаю глупость убирать блокировку выхода головки, там реле на герконах замыкает на корпус в режиме стоп и ни какого влияния на звук это не оказывает. А вот недоразумения в медленном поднятии тонарма и завываниями не отключенного выхода кратко но слышно...и неприятно. Правда всё это относительно Э-012 но думаю разница в этом вопроса не значительная.

la59, экран там как бы есть но почему то сверху трансформатор ни чем не закрыт.Может думали верхняя плита как экран будет работать?
На счёт смены положения трансформатора,а если фона нет при работе а только после поднятия пластинки так и что изменит другое положение?

GeHHenA писал(а): ↑
21 янв 2023, 13:10
а если фона нет при работе а только после поднятия пластинки так и что изменит другое положение?

Если коммутация головки работает и при поднятии тонарма слышен фон то думаю здесь распайку кабеля надо смотреть. Здесь однозначного ответа нет. Может даже реле коммутации влияет. У меня тоже слышна разница между поднятым и опущенным тонармом, но в одном канале сильнее заметно и это на выкрученном регуляторе близком к максимуму. Я менял колхозил один геркон в этом канале и не поставил фольгу экран в которую заворачивался геркон....

la59, немного меня не поняли,при поднятом тонарме нет фона а вот если саму пластинку снять то какие то наводки в динамики идут.Есть ли смысл сверху транс закрывать ? И вообще такие проблемы только у меня? Что то на форумах я такого не читал.

Самый ! писал(а): ↑
21 янв 2023, 11:37
Подпятник снизу ЭПУ хорошо протереть, обезжирить и залить чем-то типа эпоксидки.

сделал,теперь ждать надо.

GeHHenA писал(а): ↑
21 янв 2023, 14:17
И вообще такие проблемы только у меня? Что то на форумах я такого не читал

я такого тож не встречал.
Проблемы была изначально?
А если проигрыв. или весь комплект переставить куда?
Попробуйте закрыть сверху чем - табу нет.

Самый !, да в том то и дело что раньше стоял самодельный корректор который нормально не работал,удалил я его и только после этого включил через выносной корректор.Но ведь не понятно почему из за снятия пластинки такая ерунда?!
Попробую транс закрыть сверху.Что обычно берут дла экрана?

GeHHenA писал(а): ↑
21 янв 2023, 14:17
la59, немного меня не поняли,при поднятом тонарме нет фона а вот если саму пластинку снять то какие то наводки в динамики идут.Есть ли смысл сверху транс закрывать ? И вообще такие проблемы только у меня? Что то на форумах я такого не читал.

Что просто поставил и снял пластинку при поднятом тонарме и СЛЫШНО....этого не может быть.

GeHHenA писал(а): ↑
21 янв 2023, 14:33
Что обычно берут дла экрана?

Пермаллой

la59 писал(а): ↑
21 янв 2023, 14:37
этого не может быть

согласен. Вот статика щёлкнуть может.
Экран на трансе обычно намотан ГОРИЗОНТАЛЬНО.

Блин надо было до разбора видео снять! Вот пемаллой я вряд ли достану.

GeHHenA писал(а): ↑
21 янв 2023, 14:41
Вот пемаллой я вряд ли достану

может, таки не шаманить- а привести аппарат в норму?

Самый !, предлагаете по схеме проверить нет ли колхоза? Эх если бы я ещё разбирался!

GeHHenA, можно попробовать самому пошарить фотки- можно попробовать свои сюда выложить. Но у меня нет щас аппарата, а по памяти не в состоянии. Хотя "колхоз" должен и так вылезти наружу.

У меня колхоз то что транзисторы установлены на радиаторы а не как положено на стол.

Ну словами написали то что увидели- теперь точно мне всё понятно стало !

GeHHenA писал(а): ↑
21 янв 2023, 11:12
И ещё проблема с трансформатором,при снятий пластинки идут искажения в колонки.Выносить его из корпуса или искать ТОР ,какие напряжения нужны?

Менял трансформатор из-за вибрации, прослушиваемой стетоскопом.
Поставил тор 50 Вт, 2х18В переменки на место штатного трансформатора.

Tuzenbobel, с трансом разобрался а точнее с фоном и т.п.,один провод заземления прикручен был под диском а надо было под тонарм.С микролифтом тоже вроде разобрался ,спасибо Самый !,
точно надо было

наконечник микролифта ВРАЩАЕТСЯ, и меняется высота.

.
Походу надо искать пассик,запускается с рывками.Двигатель разобрал и смазал,шум убрал.
