Рупор НЧ

[Vadim 87)]

Всем здоровья и благополучия! Недавно стало интересно собрать рупорный модуль на динамике 12" 75ГДН-3-1, с нижней от 40Гц можно и 30 если позволят расчеты, в таком оформлении или схожем, желательно свернутый, с целью компактности на сколько возможно...если есть проверенные конструкции и чертежи, буду весьма признателен. Задача: при наличии указанных ГД собрать пару рупорных сабвуферов, работающих довольно низко, для небольшого зала или небольшой уличной площадки. Возможно будет использоваться группа рупорных НЧ...



Фото из интернета.

[Sergey007]

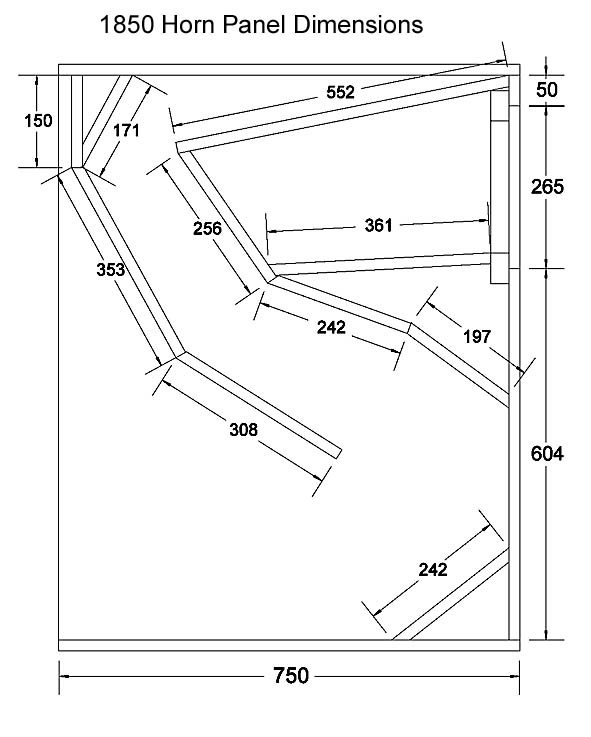

Для небольшой уличной площадки мы собирали вот это




Брали динамики 300ГДН-1-8
А 75 ГДН это фигня полная проверено

[speedsterMF]

таки 40 по -10 . Понятно .

[Vadim 87)]

Брали динамики 300ГДН-1-8
А 75 ГДН это фигня полная проверено

50Гц в принципе нормально, ниже наверно и смысла нет давить...хотя..
300ГДН да, этот интересней, и давления больше создаст. Благодарю...подумаю...
Биг берта сильно отличится в давлении, при учете так-же одной ГД в Кластере?

[ssmmiill]

75 ГДН - бытовой, для комнаты 3*4 пойдёт.

[позняк]

ssmmiill

У них не бытовые, были версии типа КИНАПа 12".

[Vadim 87)]

[quote="позняк"][/quote]

Верно, эти как 4а-32 по размеру, в данном случае это "Ноэма"

[Sergey007]

Биг берта сильно отличится в давлении, при учете так-же одной ГД в Кластере?

Насчет этого не знаю а сам саб чертеж которого я выложил мы тогда собрали 2 штуки но поскольку динамики PD-1850 были на порядок дороже по стоимости пришлось брать 300 ГДН 1-8 получилось тоже не плохо
http://www.precision-devices.com/Produc ... s/PD1850-2

[Vadim 87)]

пожалуй так, проще 300ГДН использовать...но пока попробую на 75тках , надеюсь будут низы давать....до лучших времен, затем 300ГДН возьму

[RESET]

Всем здоровья и благополучия! Недавно стало интересно собрать рупорный модуль на динамике 12" 75ГДН-3-1, с нижней от 40Гц можно и 30 если позволят расчеты.... Задача: при наличии указанных ГД собрать пару рупорных сабвуферов, работающих довольно низко, для небольшого зала или небольшой уличной площадки. Возможно будет использоваться группа рупорных НЧ...

Уточните, пожалуйста, какой динамик имеется ввиду, 75ГДН-3 (10" с отверстием в керне) или 75ГДН (12" позднее переименован как 100ГДН-3), или ещё какой-то.

[Vadim 87)]

75ГДН-3 10" или 75ГДН 12" позднее переименован как 100ГДН-3, или ещё какой-то.

В начале темы указано, что 12" , а именно 75ГДН-3-1 (8 Ом) "Ноэма"

[RESET]

75ГДН-3 10" или 75ГДН 12" позднее переименован как 100ГДН-3, или ещё какой-то.

В начале темы указано, что 12" , а именно 75ГДН-3-1 (8 Ом) "Ноэма" ...

Спасибо, волшебное слово "Ноэма" всё расставило на места. Хотя на сайте Ноэмы не получилось отыскать параметры 75ГДН-3-1 и соответственно нет возможности помочь
рассчитать Вам НЧ рупор на этом динамике.
Есть положительный опыт применения 30ГД-2 (75ГДН-2) в свёрнутом НЧ рупоре нормального типа, но похоже не Ваш случай - динамик совсем другой, хотя если будут TS параметры, то рассчитать возможность применения в НЧ рупоре совсем не проблема.

[Vadim 87)]

Конечно хочется чтобы супер-низы отыгрывал как можно лучше....

[Sergey007]

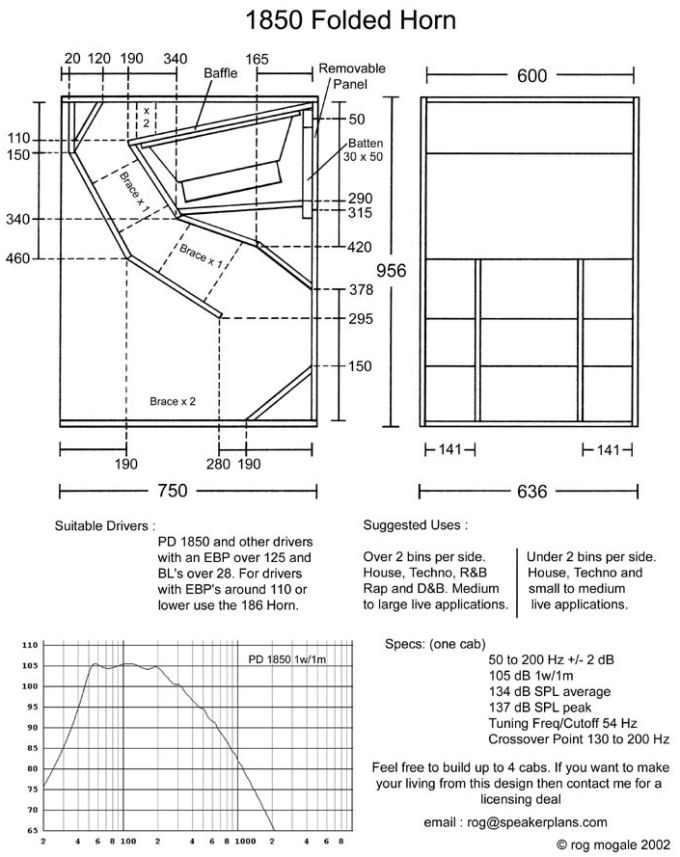

Вот нашел тот сайт откуда мы брали чертеж по которому себе делали там проектов много может чего и себе найдете
http://speakerplans.com/index.php?id=pl ... 585175.jpg[/img]
Вот нашел фото нашей акустики

[Vadim 87)]

[quote="Sergey007"][/quote]

Благодарю!

[Vadim 87)]

для тех, кто имел виду 75ГДН-1-4, 3-1 и подобные на 10".....Этим динамикам не уйти дальше чем ЧВ, так как низкая чувствительность, медленные они для рупора.... Для фазоинвертора, ЗЯ, или ЧВ само то, если нужно побольше из них выжать....верно?!

[RESET]

для тех, кто имел виду 75ГДН-1-4, 3-1 и подобные на 10".....Этим динамикам не уйти дальше чем ЧВ, так как низкая чувствительность, медленные они для рупора.... Для фазоинвертора, ЗЯ, или ЧВ само то, если нужно побольше из них выжать....верно?!

Очевидно ко мне обращение, отвечу - всё верно, если нужно побольше выжать, то вооружаемся арифмометром, присовокупляем знания и считаем...
Получаем следующее: - поместив кондиционный 30ГД-2 в ЗЯ получим КПД=0,5%, - в ФИ дорастём до 1%, - а соорудив идеальный ЧВ (я правильно понял, Вы имели ввиду "четверть волновый резонатор"?) можем добыть КПД=2%. А если правильно разместить динамик в узкогорлом НЧ рупоре, то при удачном расположении звёзд (в нашем случае T&S параметров) можем получить КПД свыше 40%.
В описываемом случае расчётные параметры таковы: Полоса = 40-150 Гц/-3дБ; КПД = 42%; по два динамика заключено в ящик внешними размерами 700х560х800мм, туда-же поместился двухметровый гиперболический рупор с параметрами Fc=40Hz, q=0,4.
Ящик используется как элемент антенной решётки, для подтверждения расчётных параметров таких элементов надобно минимум 4шт на сторону, лучше 6-8шт.
на низкую чувствительность и "медленные они" внимания не обращаем, просто используем T&S, там всё учтено.

[Vadim 87)]

там всё учтено.

Спасибо, приму к сведению! С уважением!

[paulman]

А если правильно разместить динамик в узкогорлом НЧ рупоре, то при удачном расположении звёзд (в нашем случае T&S параметров) можем получить КПД свыше 40%.
В описываемом случае расчётные параметры таковы: Полоса = 40-150 Гц/-3дБ; КПД = 42%; по два динамика заключено в ящик внешними размерами 700х560х800мм, туда-же поместился двухметровый гиперболический рупор с параметрами Fc=40Hz, q=0,4.
на низкую чувствительность и "медленные они" внимания не обращаем, просто используем T&S, там всё учтено.

Повышение КПД системы возможно лишь при сужении воспроизводимой полосы (АЧХ).
Сужение затронет и НЧ область естественно. Поэтому дай бог при резонансной головки в 25Гц АО отыграло бы бы 45-50 Гц. Параметры Т-С описывают поведение головки никак не дальше октавы от резонансной. Т.к ниже резонансной головку обычно никто не пускает (да и размеры АО этого не позволят) , в итоге получится обычная тухленькая. но "пинающая ливер" мидбасом "эстрада".

[Vadim 87)]

Особый интерес,как в корпусе Берты будет звук Глубина НЧ+дальность....точность передачи....

[djzaicev]

Vadim 87)
А каково практическое применение данных систем?

[Vadim 87)]

Vadim 87)
А каково практическое применение данных систем?

небольшие танц площадки на улице, и неболшой зал...но с залом заморочек особых нету

[djzaicev]

небольшие танц площадки на улице, и неболшой зал...но с залом заморочек особых нету

Тогда не надо Вам 75ГДН. "Мотор" у них слабенький, катушка бумажная.
А в рупоре тяжко, охлаждения никакого... Ну только если в Tapped Horn, там полегче.

Вам бы какую-нибудь головку эстрадную, с жёстким диффузором. Дюймов, хотя бы, 15.

[Kirillius]

Интересная тема, но тут надо наверно читать, тоже подумываю над оформлением одних НЧ динов, но вот снятие параметров ТС хромает, но если риил почитать, можно и без замеров ТС сделать, ну, то есть пользуясь старыми методами.. настройки и подбора оформления под конкретные дины.
