динамик 2гд-3

Сообщение

ULTRALIGHT · #1

какие у него характеристики? мощность и сопростивление

Sulphur · #2

2 Вт, R=4,5 Ом. ЧД 70-10000 Гц.

ULTRALIGHT · #3

Sulphur писал(а):2 Вт, R=4,5 Ом. ЧД 70-10000 Гц.

спасибо

Ремор · #4

Поисковики отказываются искать?Ведь проще набить 2 буквы и 2 цифры,чем сочинять поэму.

Sulphur · #5

Отказываются, видать.

Eats · #6

Ремор писал(а):Ведь проще набить 2 буквы и 2 цифры,чем сочинять поэму.

А поговорить? Да и, потом, ладно бы ещё старики: им сложно научиться пользоваться поиском. Но меня удивляет, что молодёжь пошла настолько тупая и ленивая, что способность к обучению у неё ещё хуже, чем у стариков! Поколение интернета, едят его мухи...

5a200 · #7

Дебилы? Да я и за сабой стал замечать подобные косяки. Стал замечать что проф. деятельность в сфере айти наклыдвает черты отупения и лени. Запоминать ничего кроме айпишников и паролей нафиг не нужно, есть гугл, понимать суть каких то редко необходимых вопросов тоже. На всё найдётся ответ в интернете. Пару раз на этом подкололся, в этих интернетах выж знаете кукаю только чушь не встретишь. Сразу задумался, надож так отупеть было за такой короткий срок. А молодёж им ведь и сравнивать несчем. Им пытаешься объяснить, примеры приводишь, не верят. Хорошо что хоть на форуме спросить могут, это ведь тоже сейчас не каждый умеет

Klen1205 · #8

Говорят что дважды нельзя войти в одну и ту же реку. Но я решил попробовать!
В детстве я был поражен кристально чистым звучанием моей радиолы Восток 57. А виной тому были именно эти динамики 2ГД-3!
Далее по жизни я использовал другие более современные динамики, мастерил разные колонки. Но время берет свое, слух постепенно падает, и мне уже не нужны многополоски.
И вот мне опять попались эти динамики. Читал что они изумительно работают в щитах. Но это - габариты. И я решил поставить их в ОЯ корпусов от 3АС-2.

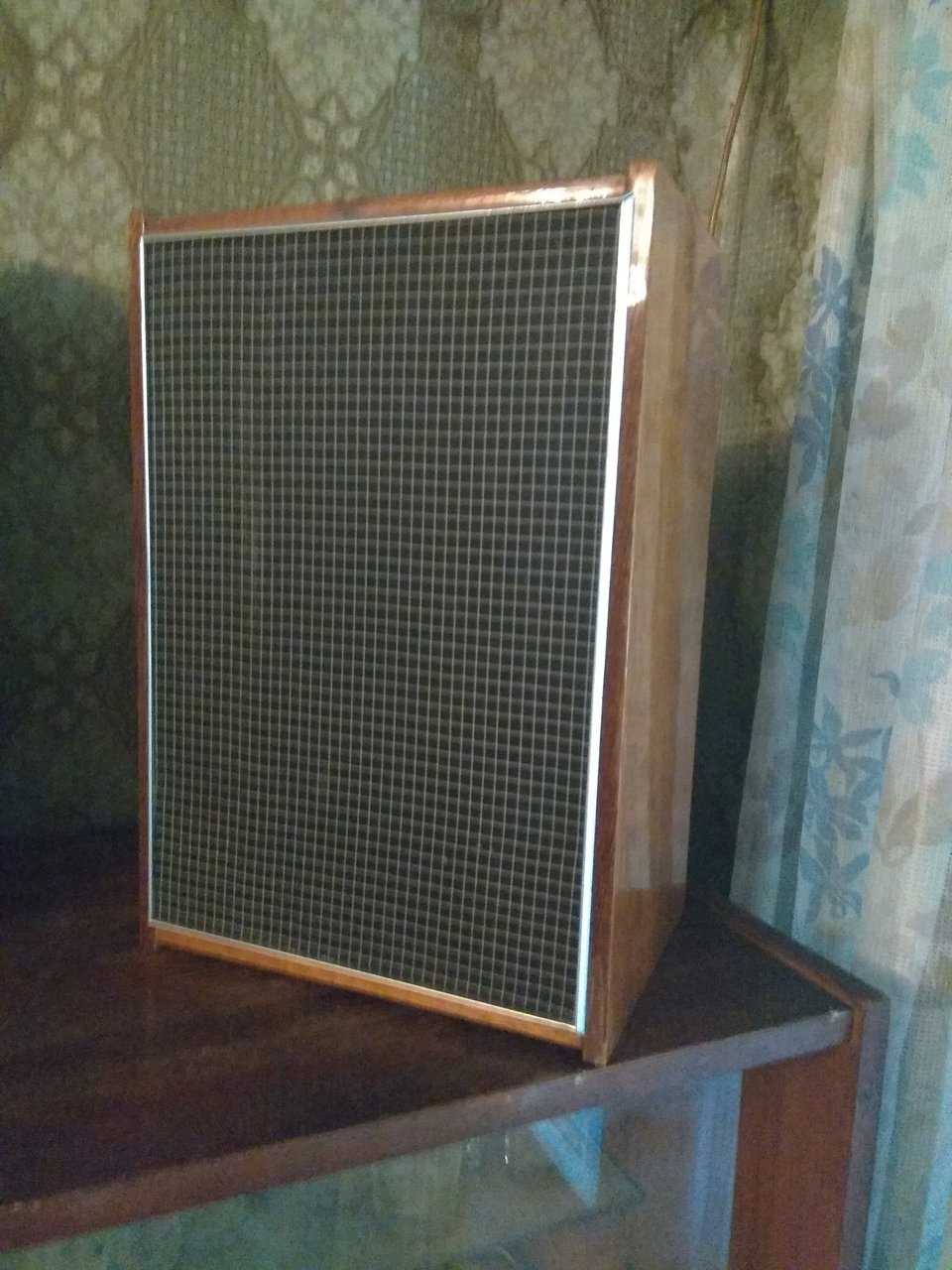

2ГД-3 в 3АС-2!
Вот такая комбинация цыфр.

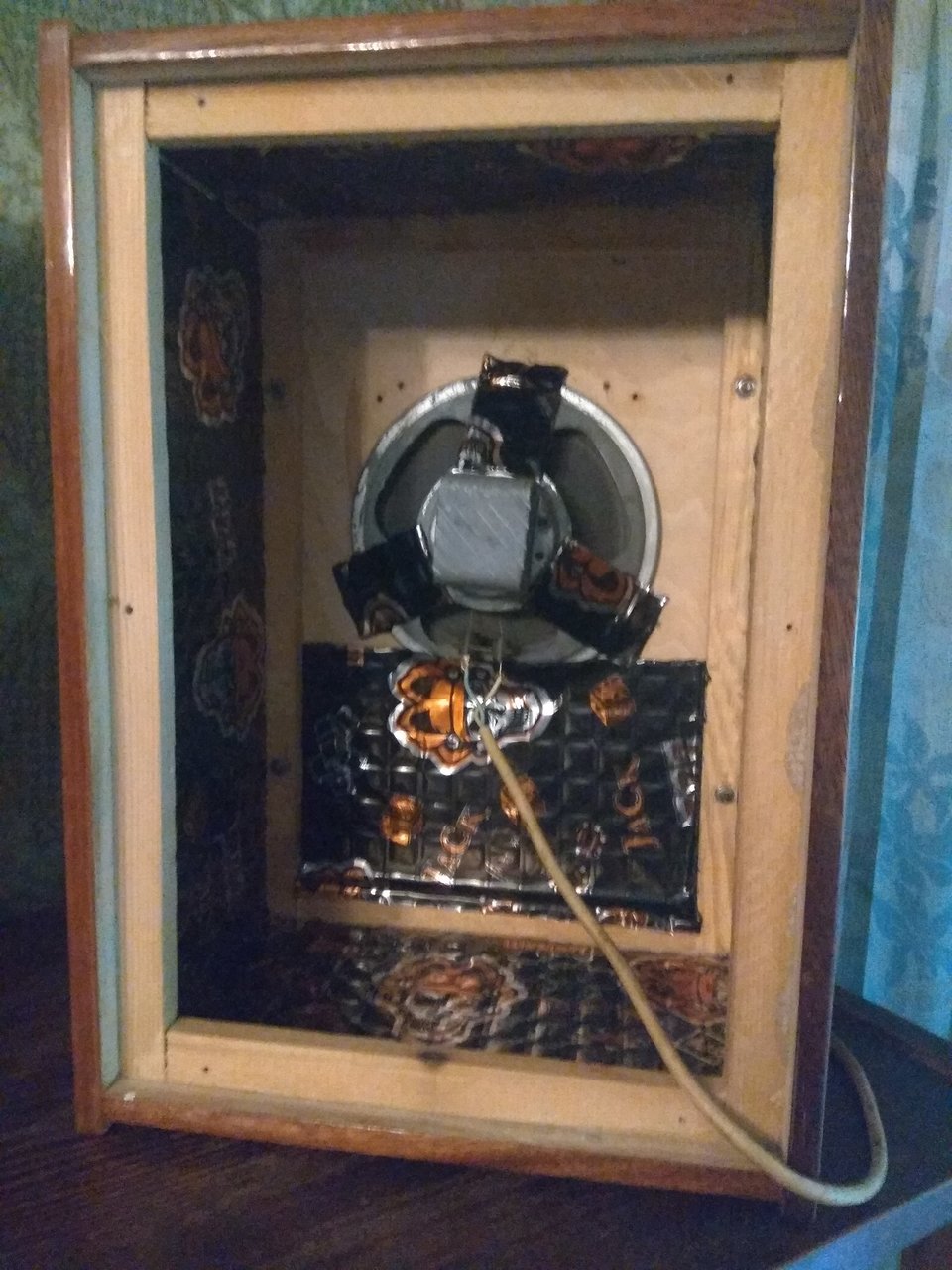

По старой привычке ( ещё с G 600B) задемпфировал ее изнутри и вуаля!
Колонки готовы.
В фоновом режиме слушаю в основном радио Калина красная и Релакс ФМ.
Негромкая, спокойная музыка.
Да, это старческая вкусовщина и она мне нравится.

sergeisam · #9

ULTRALIGHT писал(а): ↑
25 янв 2016, 20:18
какие у него характеристики?

И характеристики, и фото, и описание ...
https://ldsound.info/2-gd-3m/

Klen1205 · #10

Вариант использования 2гд-3 в рупоре.
Из интернета.

А вот эти дины в картонных коробках.
https://yandex.ru/video/touch/preview/9 ... 7093927521
https://yandex.ru/video/touch/preview/1 ... 5395062952

Klen1205 · #11

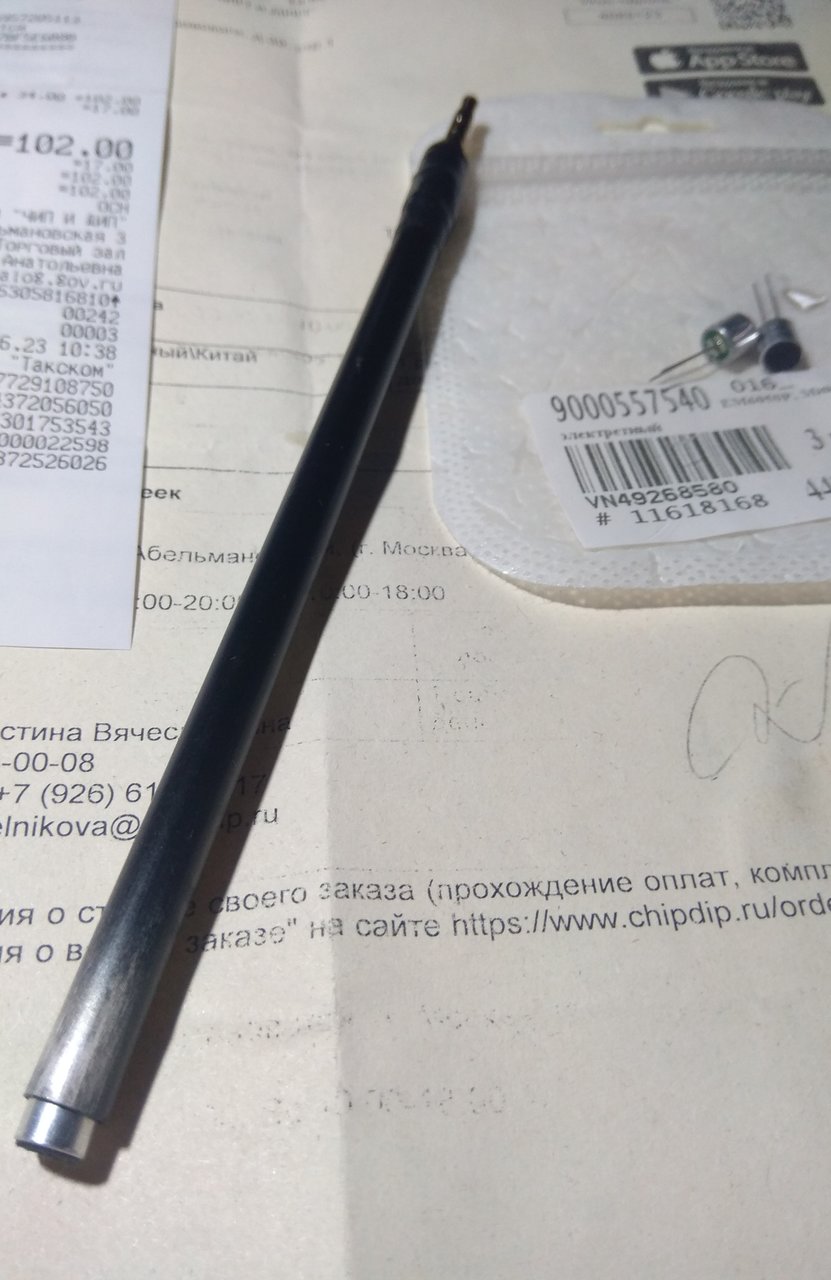

Купил ( по наводке Господин ) микрофон ЕМ6050Р, закрепил его в 7 мм. углепластиковой трубке длиной 130 мм.
Экранированным кабелем соединил капсюль с 4 контактным Джеком 3,5.
И любительский измерительный микрофон готов. К Джеку припаивал по стандарту CTIA ( см. фото ).

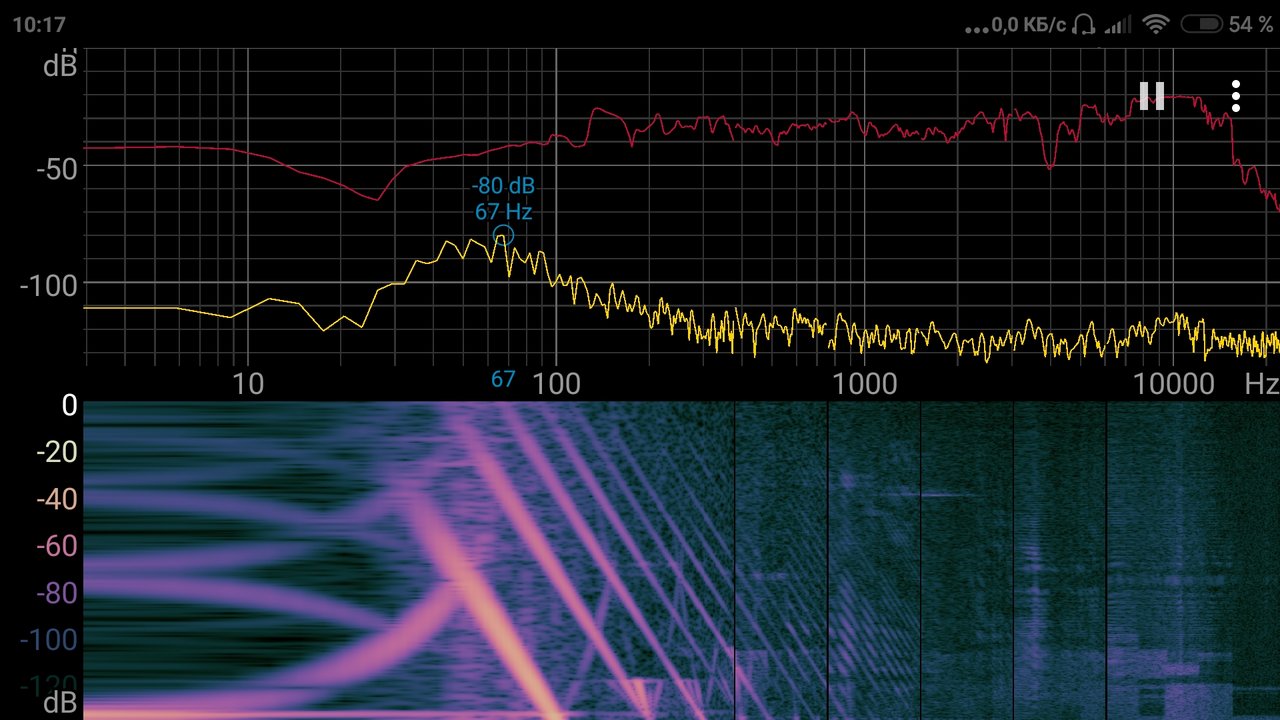

Крутанул на проигрывателе пластинку со скользящим тоном 20Гц - 20кГц. Микрофон подключил в свой старенький Редми ноут 4.
Включил программу Spectroid и получил суммарную АЧХ 2гд-3 и головки проигрывателя ( красная линия ).
И убедился, что верхняя граница никак не 10кГц, а за счёт рупорка приближается к 20кГц.

Klen1205 · #12

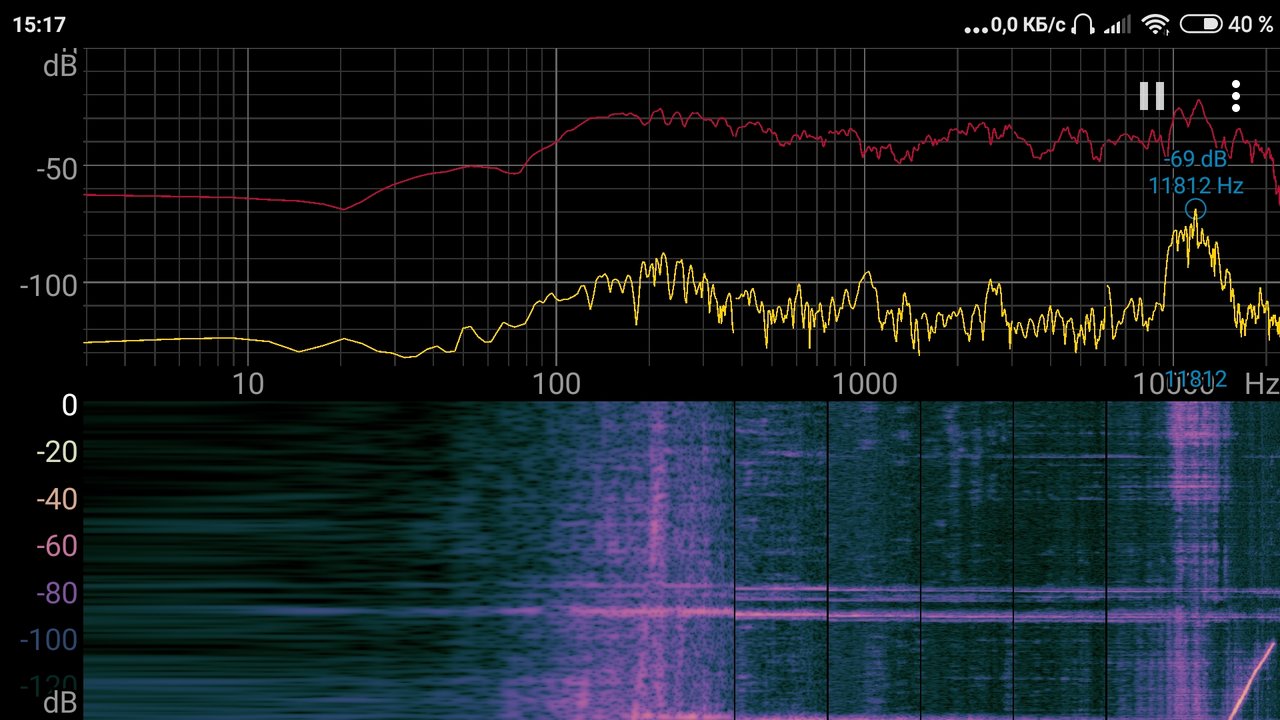

Решил снять АЧХ данного динамика подав сигнал не с пластинки а со смарта, исключив влияние головки проигрывателя на АЧХ.
Вот результат.
ВЧ воспроизводит до 14000 Гц., которые я уже не слышу.

serzh1960 · #13

Klen1205, АЧХ головки можно снять и с микрофона смартфона, всё дело в линейности характеристики самого микрофона...

Господин · #14

Klen1205, это хорошая работа. Не думал, что на смарте это можно делать.
Красная линия - АЧХ, а жёлтая искажения ?
Со смарта всё правильней. Нет тех диких уровней гармоник на вч.
А сам динамик, как видно, ничего особенного не представляет.

Klen1205 · #15

Красная - АЧХ после прогона 20-20000 Гц.
Жёлтая - текущий анализ спектра в момент скриншота.
Данный динамик надо слушать!
И только после этого давать ему оценку.

Господин · #16

Klen1205 писал(а): ↑
22 июн 2023, 12:11
Жёлтая - текущий анализ спектра в момент скриншота.

Ничего не понял.

Да. Слушать надо. Всё надо слушать. Оценка даётся в сравнении.

Господин · #17

Как говорят в инете, красный пики, жёлтый звук реального времени.
Я понимаю это, как красный - измеряет тут частоту, которую передаёт. А жёлтый - все паразитные гармоники в этот момент.
Странное такое объяснение, но другого я не нашёл.

Klen1205 · #18

Действительно, красные это пики сигнала при сканировании от 20 до 20000 Гц., И эти пики всегда превышают окружающий фон и образуют таким образом АЧХ.
А жёлтые - это весь спектр поступающий на микрофон в момент, когда я делаю скриншот экрана.

Господин · #19

Понятно. Жёлтая линия не имеет отношения к измерениям.

Klen1205 · #20

Месяц послушал эти динамики в корпусе 3ас-2. ВЧ и СЧ - изумительны, а вот уровня НЧ явно не хватает.

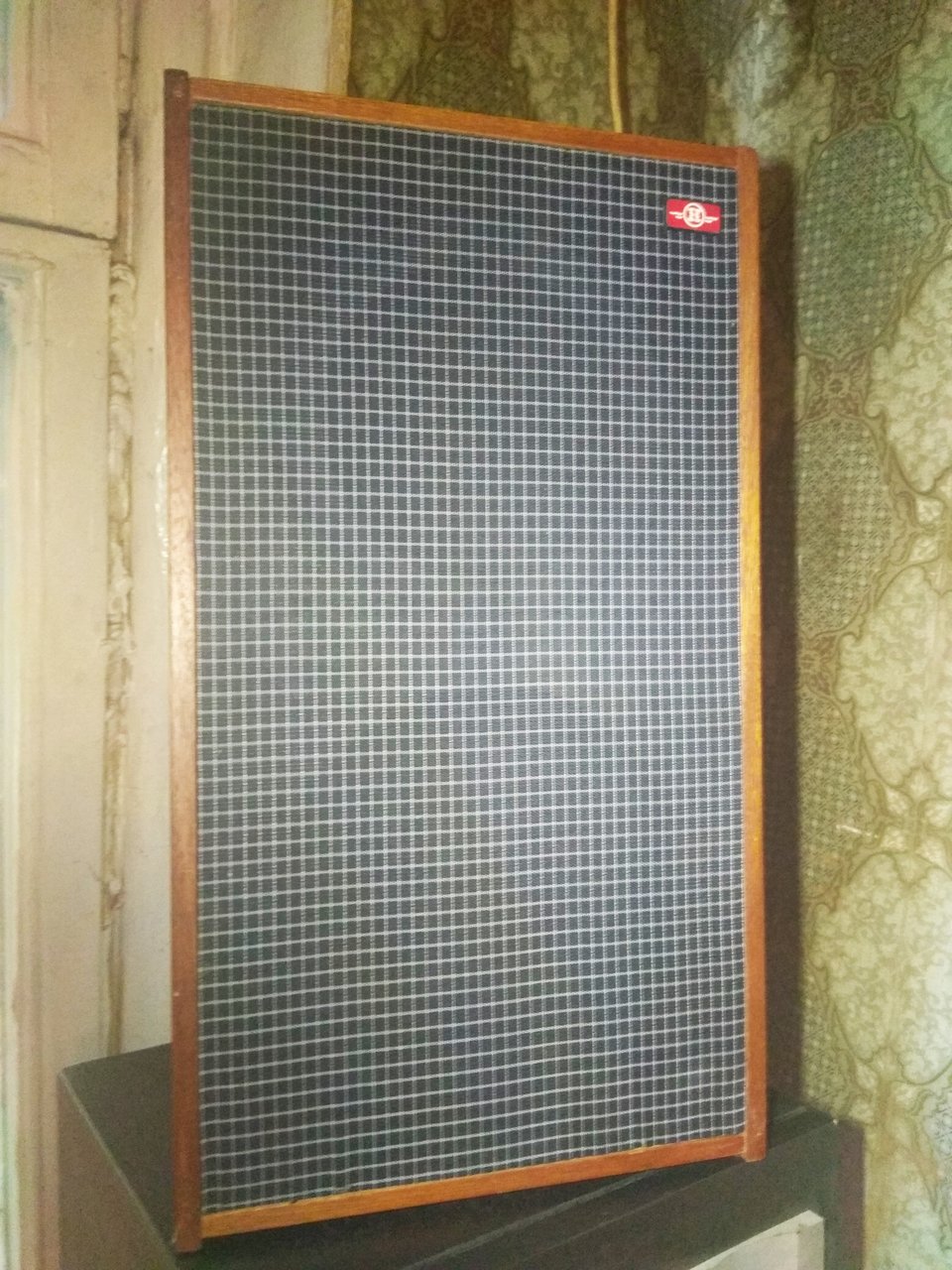

Ну и прикупил я 8ас-4. Оставил в них только по одному 4гд-35 а на место второго через переходник установил 2гд-3. Причем параллельно 4гд-35 подключил кондёр 10 мкф. подрезав на нем ВЧ, что чуть приподняло их на 2гд-3.
Ну и задемпфировал боковые стенки.
Вот и бас появился, на уровне, который может быть в ОЯ.
Во всех справочниках глубина этих колонок указана 170 мм., а у меня она по факту 155 мм.

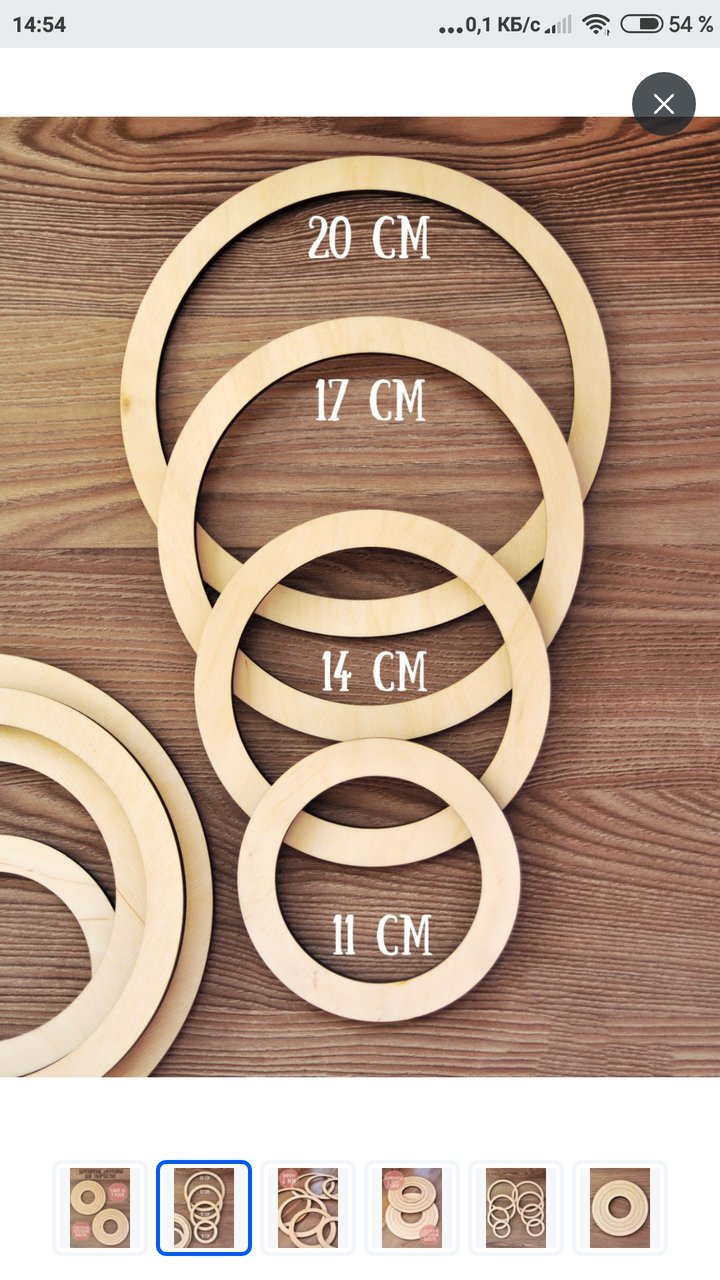

Кстати переходник я не выпиливал, а купил на озоне готовые кольца 20 и 17 см и склеил их эпоксидкой. Получилось отверстие 140 мм. для установки 2гд-3.

Господин · #21

Интересный фильтр. Оригинальный, или где-то такое было ?

Господин · #22

Кстати, следующим этапом может быть отключение 2гд-3, как лишнего звена.

Klen1205 · #23

Такое решение видел где-то в интернете, правда там был номинал 4,7 мкф.

Господин писал(а): ↑
11 июл 2023, 17:27
Кстати, следующим этапом может быть отключение 2гд-3, как лишнего звена.

Это вряд-ли, послушаю, если не понравится - вернусь к прежнему варианту. А с НЧ буду думать.

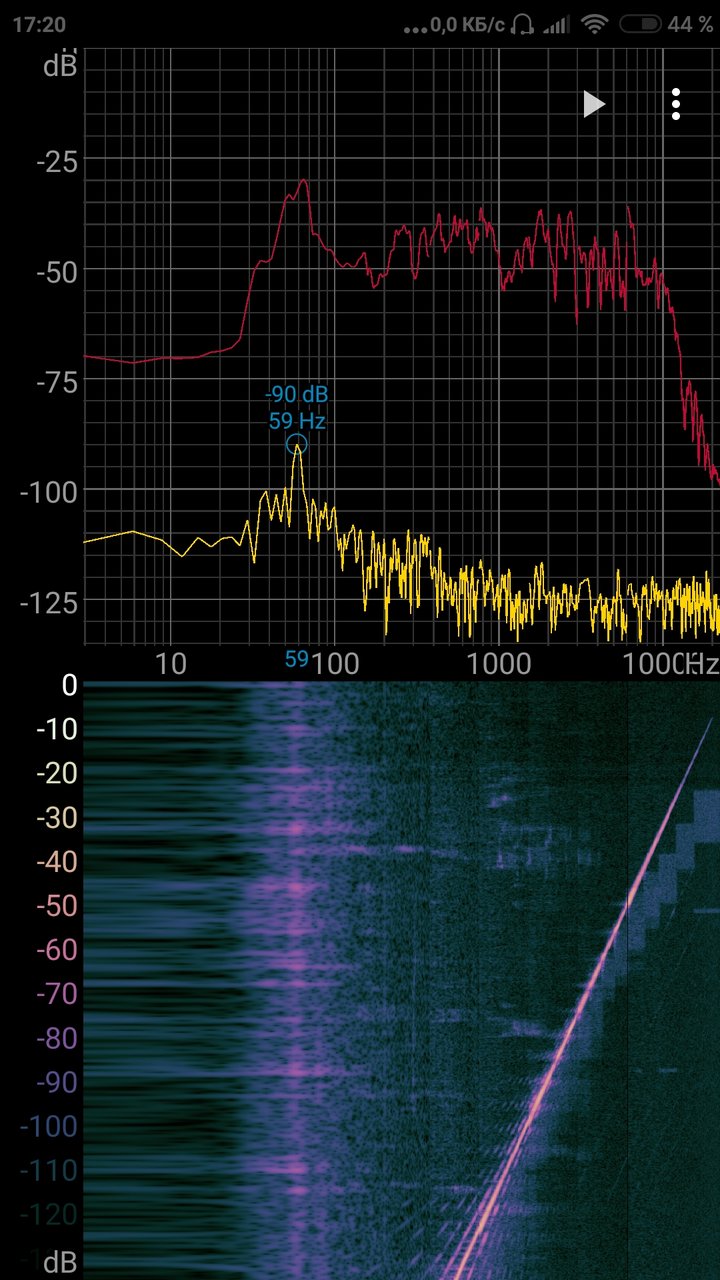

АЧХ получил более изрезанную, да и выявил "стояк" в комнате на 59 Гц.

Господин · #24

Klen1205, в общем, нужно нормальный фильтр делать. И нч будут и ачх выровняется.

old_hippie · #25

Klen1205 писал(а): ↑
11 июл 2023, 18:08
А с НЧ буду думать.

Насколько знаю, НЧ очень хорошо поднимаются и выравниваются при использовании двух НЧ динамиков.

Я бы попробовал поставить обратно второй 4гд35 и сравнил бы АЧХ в области НЧ...

В общем, вариант "2 НЧ - один на всё остальное" - лучше, чем "всё по одному". Особенно, если НЧ не компрессионник.

ИМХО, конечно.

old_hippie · #26

Господин писал(а): ↑
11 июл 2023, 20:27
Klen1205, в общем, нужно нормальный фильтр делать. И нч будут и ачх выровняется.

Фильтром можно только всё зарезать, поднять не получится =)

Господин · #27

old_hippie, поднимать не требуется. Требуется ровнять.

Klen1205 · #28

Господин, old_hippie,
Спасибо за советы, буду думать.

old_hippie · #29

Господин писал(а): ↑
11 июл 2023, 21:36
old_hippie, поднимать не требуется. Требуется ровнять.

Ну, то есть, опустить всю АЧХ на -70... "Тоже вариант!" =)

UPD

Это уменьшить громкость где-то в 32 раза.

PAV · #30

Взять вместо 4ГД-35 более старый 4ГД-28 с низкой резонансной (ниже 60).
Еще лучше- 10ГДШ с обрезанным виззером.
Ну а еще лучше -старый филипсовский ширик с шестиугольной корзиной.
Правда,он и один споет лучше этой двух полоски ...)...

old_hippie · #31

PAV писал(а): ↑
11 июл 2023, 21:56
Взять вместо 4ГД-35 более старый 4ГД-28

4ГД35/36 играют сильно лучше 4ГД28.
Я вообще не понимаю, за что последний ценят... Ни звука, ни мощности, которых ожидаешь от головки прямого излучения такого диаметра...

Может, конечно, он рисует красивую АЧХ... но слушать его - лучше не слушать...

Всё моё ХО.

Господин · #32

old_hippie писал(а): ↑
11 июл 2023, 21:44
Ну, то есть, опустить всю АЧХ на -70...

На 170 !

Klen1205 · #33

Для начала попробую размять гофр 4гд-35 водочкой и синусом 25 Гц.. Примерно до резонанса 45 - 50 Гц. А дальше - ещё раз послушаем.

old_hippie · #34

Господин писал(а): ↑
11 июл 2023, 22:37

old_hippie писал(а): ↑
11 июл 2023, 21:44
Ну, то есть, опустить всю АЧХ на -70...
На 170 !

"...Инто зы фая!!!..." (ансамбль "Тихий ужас")

old_hippie · #35

Господин писал(а): ↑
11 июл 2023, 22:37

old_hippie писал(а): ↑
11 июл 2023, 21:44
Ну, то есть, опустить всю АЧХ на -70...
На 170 !

Ну да, уели. Не "на -70", а "к -70-ти". Я это имел в виду.

"На уровень -70". Во.

old_hippie · #36

Klen1205 писал(а): ↑
11 июл 2023, 22:46
Для начала попробую размять гофр 4гд-35 водочкой и синусом 25 Гц.. Примерно до резонанса 45 - 50 Гц. А дальше - ещё раз послушаем.

Загерленить - не?...

Klen1205 · #37

old_hippie писал(а): ↑
11 июл 2023, 22:56

Klen1205 писал(а): ↑
11 июл 2023, 22:46
Для начала попробую размять гофр 4гд-35 водочкой и синусом 25 Гц.. Примерно до резонанса 45 - 50 Гц. А дальше - ещё раз послушаем.
Загерленить - не?...

Тоже вариант, но хотелось бы вначале попробовать без этих липучек.
Да и пылезащитный колпачек тоже удалю.

PAV · #38

old_hippie писал(а): ↑
11 июл 2023, 22:24
4ГД35/36 играют сильно лучше 4ГД28.

Если бы.........4Гд-35 играют резче, крикливо ,с гораздо большей неравномерностью,как правило ( а у меня их уж не один десяток был ,равно как и десятки 4ГД-28 и 4ГД-7) резонансная даже у головок с обозначенной 60 гц не ниже 75 гц.
Чуть получше звучат 4ГД-36 накерновоммагните
А у 4ГД-28 и 4ГД-7 ,особенно с литым шершавым серым диффузором (причем экспонента, а не конус) с пропиткой по краю ,а не с фиолетовым гладким,штампованным из ГДРовской бумаги поздней генерации - если на круглом штампе 60,значит и будет резонансная не выше 62Гц.
И уж не путать с этими головками,но с резонансной 80 или 90 гц,которые ставились в пару с60-герцовым в ламповые радиолы

old_hippie · #39

PAV писал(а): ↑
13 июл 2023, 23:56
с пропиткой по краю ,а не с фиолетовым гладким,штампованным из ГДРовской бумаги поздней генерации

Ну, на вкус и цвет, все 4ГД разные. Что ещё сказать.
Неравномерность неравномерностью, но - повторю ещё раз: звук от 4ГД35/36 мне нравится больше. Я не говорю, что они играют лучше...
