Феникс ЄП-009: совет по ремонту

[TryallKoxxer]

Здраствуйте форумчане!
Попал в ремонт Феникс ЭП009с с проблемами: нет перемищения тонарма (линейній двигатель) и вращение диска в обратную сторону.
Первая проблема решена. Втотая тоже, но! Диск вращается в правильном направлении, со скоростью в 3-5 раз большей.

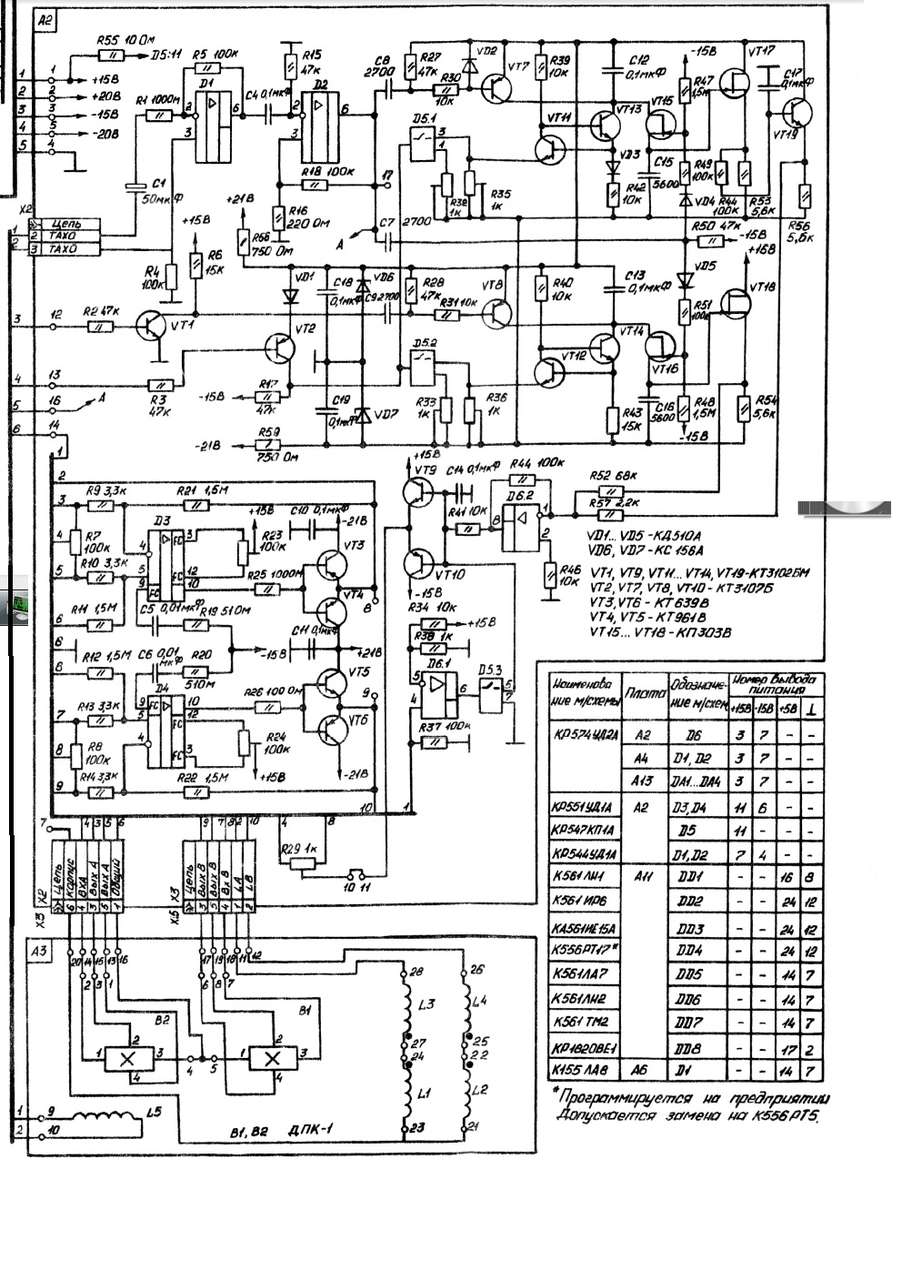

Схему привожу во вложениях (скрин). И ссылка: http://forum.vegalab.ru/attachment.php? ... 1365869035
Что было сделано: проверены цепи таходатчика, проверена и отрегулирована схема формирования напряжений для обмоток главного двигателя, проверены отдельные елементы схемы сравнения. Результатов "0".
Какие будут мысли?

[marcel_x]

У меня было тоже самое в Фениксе ЭП-008 - скорость была сильно завышена. Проблема решилась заменой всех подстроечников на плате управления двигателем.

[TryallKoxxer]

У меня было тоже самое в Фениксе ЭП-008 - скорость была сильно завышена. Проблема решилась заменой всех подстроечников на плате управления двигателем.

Исключено. Проблема остается при переключении на 45-ю скорость. Не могли же сразу 4 подстроечных резистора (R32, R33, R35, R36) выйти из строя??
Больше грешу на ключи КР547КП1. При выборе скорости на панели, на виходе задающей части период сигнала меняется. На виходе части которая осуществляет обратную связь по скорости никаких изменений, кроме кратковременного исчезания сигнала на выходе.

[Ярослав]

У меня было тоже самое в Фениксе ЭП-008 - скорость была сильно завышена. Проблема решилась заменой всех подстроечников на плате управления двигателем.

Исключено. Проблема остается при переключении на 45-ю скорость. Не могли же сразу 4 подстроечных резистора (R32, R33, R35, R36) выйти из строя??
Больше грешу на ключи КР547КП1. При выборе скорости на панели, на виходе задающей части период сигнала меняется. На виходе части которая осуществляет обратную связь по скорости никаких изменений, кроме кратковременного исчезания сигнала на выходе.

Могли!
там толи подстороечники из бракованной серии, толи флюсом каким-то они паялись - хз.
Но факт, после смены всех подстрочников на импортные синенькие и регулировки скорость стала нормальной и захват "Кварц" стал происходить четко. Ещё пробовал уменьшать номинал резистора, через который приходит ведущий сигнал кварцованной частот от контроллера - более четкий захват. Сильно влияет качество проходного электролитика на таходатчике.

[TryallKoxxer]

У меня было тоже самое в Фениксе ЭП-008 - скорость была сильно завышена. Проблема решилась заменой всех подстроечников на плате управления двигателем.

Исключено. Проблема остается при переключении на 45-ю скорость. Не могли же сразу 4 подстроечных резистора (R32, R33, R35, R36) выйти из строя??
Больше грешу на ключи КР547КП1. При выборе скорости на панели, на виходе задающей части период сигнала меняется. На виходе части которая осуществляет обратную связь по скорости никаких изменений, кроме кратковременного исчезания сигнала на выходе.

Могли!
там толи подстороечники из бракованной серии, толи флюсом каким-то они паялись - хз.
Но факт, после смены всех подстрочников на импортные синенькие и регулировки скорость стала нормальной и захват "Кварц" стал происходить четко. Ещё пробовал уменьшать номинал резистора, через который приходит ведущий сигнал кварцованной частот от контроллера - более четкий захват. Сильно влияет качество проходного электролитика на таходатчике.

Хорошо. Если уже два человека советует, значит следует менять.
Резистор R2 или какой?
Незнаю на счет конденсатора (поставил обычный Jamicon) - на выходе D2 почти четкий меандр.

[ТИПТОНИК]

Являюсь владельцем 008го Феникса. Сейчас пытаюсь его ремонтировать. Нигде не могу найти ни карты режимов ни информации по регулировке и настройке. 008й и 009й очень похожи. Кто может поделится информацией или опытом по регулировке и настройке отзовитесь. Буду очень признателен.

[Spike Rus]

/

[Андрей Н.]

Являюсь владельцем 008го Феникса. Сейчас пытаюсь его ремонтировать. Нигде не могу найти ни карты режимов ни информации по регулировке и настройке. 008й и 009й очень похожи. Кто может поделится информацией или опытом по регулировке и настройке отзовитесь. Буду очень признателен.

в музее же вся информация есть по настройке 009-го
