GorS · #51

Спасибо! Если все конденсаторы в пред.усилителе заменены,что еще там следует посмотреть? Пайка нормальная, номиналы соблюдены. Где еще копать?

levkin_2M · #52

GorS

Где еще копать?

иголку (стилус) и головку (картридж) надо проверять плюс кабели прозвонить в шелле и в тонарме от головы до фонокорректора ...
Если игла запиленная, то один канал будет работать тише или с искажениями (как раз ИМХО обычно левый канал).
Головку и иглу следует проверить заменой на заведомо исправную или новую. Если ничего путного на замену у Вас нет, то рекомендую для замены вот такую бюджетную головку.
http://www.audiomania.ru/golovka_zvukos ... t91bl.html
ну или на такую
http://www.audiomania.ru/golovka_zvukos ... 95ebl.html

K.A.B. · #53

...ищите "родную" или "Шурика"!

Diego66 · #54

GorS писал(а):Электролиты в У1 заменил полностью, но звук в левом канале при воспроизведении дисков по прежнему тихий. При подключении отдельно ЭПУ к др. усилителю (через его фонокорректор) звук одинаков в обоих каналах.

levkin_2M писал(а):иголку (стилус) и головку (картридж) надо проверять плюс кабели прозвонить в шелле и в тонарме от головы до фонокорректора ...
Если игла запиленная, то один канал будет работать тише или с искажениями (как раз ИМХО обычно левый канал).
Головку и иглу следует проверить заменой на заведомо исправную или новую.

Внимательнее читайте ранние посты, ТС написал что с сигал с головы идёт нормальный, так зачем ему менять голову? У него в районе коммутации сигнал пропадает, а так как сам ТС с логикой не сильно дружит, то и разжовываем ему "что куда и зачем" Наверное было бы вообще проще, как когда то меня учил хороший радист, иголочкой пройти всю цепь, на предмет фона, где фон пропадает там "тонкое место"... тогда приборы не всем по карману были, да и купить их было сложно...

levkin_2M · #55

Diego66
Да правы, спасибо. Но коммутацию всё равно проверять надо... Просто про голову написал по инерции - читал посты самого ТС сверху, а там они уже старые...

GorS · #56

С удовольствием попробую освоить метод с иголочкой! Что нужно для этого сделать?

levkin_2M · #57

K.A.B. писал(а):...ищите "родную" или "Шурика"!

это смотря что слушать. ИМХО для запиленного старыми башками мелодиевского винила бюджетная АТ самое то! И не дорого и более чем сердито. Шурики уже от 2500 руб. начинаются. А тут до 2000 руб. и вполне приличные бошки. AT-91 вообще сущие копейки стоит и лучше любого ГЗМ 10Х - 20Х, наш нулевой класс не беру, но с учётом их почтенного возраста эта бюджетная AT-91 всё равно лучше будет играть.
ИМХО.

levkin_2M · #58

GorS писал(а):С удовольствием попробую освоить метод с иголочкой! Что нужно для этого сделать?

ИМХО не извращаться, а купить обычный мультиметр, где "прозвонка" цепей (и диодов) есть всегда. В хозяйстве пригодится. Нормальный не глючный цифровой мультиметр стоит примерно 750 руб. На "иголочках" без опыта ремонта далеко не уедете, хотя при наличии головы на плечах и понимания куда надо иголочкой тыкать - метод более чем эффективный. А если тыкнете не туда - то либо током шибанёт, либо схему спалите, т.к. метод подразумевает поиск неисправности на включённом аппарате по возникающему фону из громкоговорителя на выходе ремонтируемого устройства. Грубо - там где фон пропадает (на стерео устройстве сравнивают с работающим каналом) там (в этом каскаде) условно и находится неисправность.

Phlanger · #59

звук левого канала при воспроизведении с ЭПУ остается по прежнему тихим.

http://www.rw6ase-dok1.narod.ru/arhiv/e ... 012sx.djvu

у меня был похожий случай. В итоге нашёл обрыв в ком-то из C26-C29 блока У1

...вместо хвататься за паяло - берём кусок проволоки, тычем пальцом в один конец конденсатора, в другой конец конденсатора, и внимательно слушаем, как фонит... а рядом исправный канал, всё вычисляется в минуту

GorS · #60

Т.е. на плате предуселителя касаюсь выводов элементов (конденсаторы, резисторы и пр.), там где пропадает фон - вероятная неисправность? Каких элементов лучше не касаться?

GorS · #61

Phlanger писал(а):
звук левого канала при воспроизведении с ЭПУ остается по прежнему тихим.
http://www.rw6ase-dok1.narod.ru/arhiv/e ... 012sx.djvu

у меня был похожий случай. В итоге нашёл обрыв в ком-то из C26-C29 блока У1

Благодарю! Читал Ваш пост выше, поэтому заменил их сразу! Буду пытаться определить по фону.

GorS · #62

Фон есть только на С1 и С2 . При прикосновении к др. элементам слышны только легкие щелчки касания. Где искать дальше?

GorS · #63

Всем спасибо! Оказался бракованным один из новых конденсаторов Jamicon замененный раньше.

bykowina · #64

Подниму немного тему.

Небыло печали, что называется...

Пришел аппарат в унылом состоянии, тонарм ка курица со свернутой головой, диск не крутится, плотно лежит на столе.
посмотрев внимательно, оказалось все не так страшно. У тонарма откручен верхний регулироврчный винт, короче с ним разобрался. Вторая проблема, диск, он почти лежал на столе. Как оказалось, конусная бронзовая втулка сползла вниз. Причем очень легко подвинулась назад.
Из чего следует пару вопросов.
Втулка как то фиксируется или просто туго посажена?
На стальном валу есть проточка, как по отношению к ней расположена втулка?

K_Oleg · #65

bykowina писал(а):Из чего следует пару вопросов.

Сказал бы, да аппарат не совсем под рукой. В выходные поеду на квартиру, сфоткаю, и выложу. Может кто раньше подскажет.

bykowina · #66

K_Oleg писал(а):
bykowina писал(а):Из чего следует пару вопросов.
Сказал бы, да аппарат не совсем под рукой. В выходные поеду на квартиру, сфоткаю, и выложу. Может кто раньше подскажет.

Ну выходные не за горами. Спасибо, буду ждать.

Меня больше беспокоит легкость с которой втулка переместилась по валу. Я держал ее в руках а по оси слегка постучал молотком, она и подвинулась.
Косметика очень не плохая, в молодости был такой аппарат у брата, очень нравился, кроме колонок.

эдвард · #67

bykowina писал(а): Втулка как то фиксируется или просто туго посажена?
На стальном валу есть проточка, как по отношению к ней расположена втулка?

В проточке стопорное кольцо кажись стоит,на фото не видно...

bykowina · #68

То есть там снизу проточка и стопорное кольцо?
Тогда все понятно.
Аппарат мне все больше и больше нравится.

эдвард · #69

bykowina писал(а):То есть там снизу проточка и стопорное кольцо?

Похоже на то,не подлезть,проще вал снять,тогда всё станет понятно,кстати разбирается снизу,ничего сложного...

bykowina · #70

Я разбирал уже, вытаскивал, втулку когда поправлял, видимо надо было еще чуть чуть подвинуть ее, что бы проточка показалась.

bykowina · #71

Перепаял все электролиты. Ради интереса проверил с десяток, правильно сделал, что менял без разбора. Разобрался с механикой, с бронзовой втулкой на оси диска. Ну вроде все как нормально.
Включил без УНЧ, что бы проверить вращается ли диск. Вот тут первая засада. Вращается сразу в другую сторону.

Схема хорошая есть у кого то с топологией печатных плат?

ars · #72

bykowina
Вот тут посмотрите -

Dehkonboy · #73

Проверить напряжение на ключевых и управляющих тран3исторах.
Если все правильно- будет вращаться в нужную сторону.
У меня где-то была книжка по ремонту, хотите поищу, сброшу на почту.

Хороший стол, одна плита чего стоит!

bykowina · #74

Dehkonboy писал(а): У меня где-то была книжка по ремонту, хотите поищу, сброшу на почту.

Письмо получил, спасибо. Хотелось бы еще схему из паспорта. Странно, вертак довольно распространенный а схемы родной нет.
У меня есть сканер А3, если у кого есть, пришлите, я отсканирую, выложу сюда и верну.

Dehkonboy писал(а):Проверить напряжение на ключевых и управляющих тран3исторах.
Если все правильно- будет вращаться в нужную сторону.

Это без диска можно сделать?

ars · #75

bykowina
Странно, я же для Вас специально на гугл-диск выложил и скинул ссылку на инструкцию. Там схемы и печатные платы есть. Вот ещё схему целиком добавил -
Просмотр недоступен, потому, что они в формате DJVU. Поэтому просто скачайте их.

Dehkonboy · #76

Конечно, 3амерять можно бе3 диска.
То что уважаемый ars говорит, скачивайте, я Вам программу для чтения этих файлов тоже послал.
3автра пришлю оригинальный паспорт со схемой /тоже и3 сети/
Сегодня не успею- по3дно вовращаюсь

bykowina · #77

ars
Эти схемы у меня есть, только они и гуглятся, но в блоке управления ЭПУ расхождения.

Dehkonboy
За программу спасибо, я правда такой давно пользуюсь, без нее никуда.
Паспорт оригинальный скиньте по возможности. Пунктик есть у меня, ну нравится мне работать с хорошо читабельной схемой, да и зрение никудышное, делаешь большое увеличение при печати все расползается.

ars · #78

bykowina писал(а):но в блоке управления ЭПУ расхождения.

Есть такое. Их два или три вида было. Сейчас гляну, может сохранился второй вариант(а он у меня был точно).

bykowina · #79

Увы, схема отличается от той, что есть в книге и на отдельном листе. Есть еще Т15, Т16.
Около Т14, Т16. Походу стабилизатор на плате другой.

K_Oleg · #80

bykowina писал(а):Есть еще Т15, Т16.
Около Т14, Т16. Походу стабилизатор на плате другой.

Наверное такой вариант (по-моему тут кто-то выкладывал уже)?

bykowina · #81

Плата вот такая. Нет предохранителя и 16 транзисторов.

bykowina · #82

K_Oleg писал(а):
bykowina писал(а):Есть еще Т15, Т16.
Около Т14, Т16. Походу стабилизатор на плате другой.
Наверное такой вариант (по-моему тут кто-то выкладывал уже)?

Похоже, очень похоже. Только ничего не видно. По крупнее нет?

K_Oleg · #83

bykowina писал(а):Похоже, очень похоже. Только ничего не видно. По крупнее нет?

Адрес давайте - скину. Чуть получше будет, но не намного.

bykowina · #84

Спасибо Олег.
Сделал картинку немного получше, но все равно неважно, в нужном месте не разобрать какие транзисторы стоят. Похоже Т13 КТ502 а Т15 и Т16 КТ503. На 502 маркировка похожая, сбоку белая точка а сверху голубая. А на последних двух так и не нашел.
Вот такой.

Если есть получше, буду благодарен.

Ну теперь хоть понятно что куда идет.
Разбираюсь дальше.

K_Oleg · #85

bykowina писал(а):Если есть получше, буду благодарен.

Увы, нет

. VT16 - КТ502. VT13 и VT15 - КТ503

K_Oleg · #86

Сорри, VT15 (в эмиттере R42) похоже 502-й

bykowina · #87

K_Oleg писал(а):
bykowina писал(а):Если есть получше, буду благодарен.
Увы, нет . VT16 - КТ502. VT13 и VT15 - КТ503

Ну да, конечно, белая точка КТ503.

K_Oleg · #88

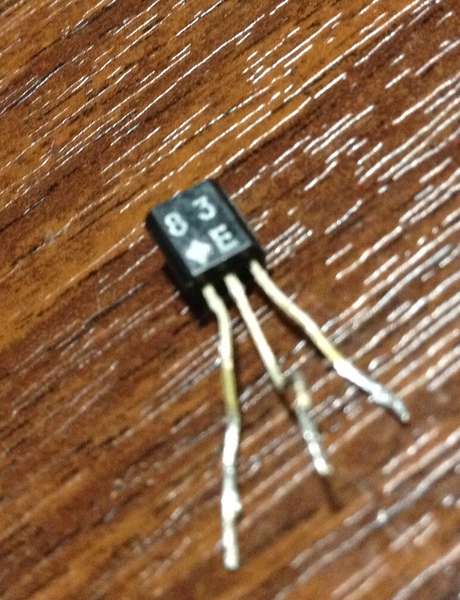

А этот, что на фото, похож на 209-й что ли. Надо посмотреть маркировки 209-х. Ромбик что означает. Сверху цифры - это похоже дата.

bykowina · #89

Судя по маркировке это КТ209, на схеме не видно. А Т14 какой, КТ816? На его Э -14.7В
На Э Т5, Т8, Т11 14.17В, на Б-13.58В на К-0.05В 14.17В 0.05В, минус конечно.

K_Oleg · #90

bykowina писал(а): КТ816? На его Э -14.7В

Или 814 или 816

K_Oleg · #91

bykowina писал(а):Судя по маркировке это КТ209

Вполне может стоять вместо 502-го, если в слаботочной цепи.

bykowina · #92

Т8 что ли пробит. Напряжение что то маленькое, или для этого варианта схемы это нормально, завтра выясню.

JohnJacob · #93

"Ложка к обеду..."

[url=http://forumimage.ru/show/101403580]

Пока только эти части.
Через 3-4 дня смогу представить всю схему с печатными платами и руководством по эксплуатации.

bykowina · #94

JohnJacob писал(а):"Ложка к обеду..."

[url=http://forumimage.ru/show/101403580]
Пока только эти части.
Через 3-4 дня смогу представить всю схему с печатными платами и руководством по эксплуатации.

Ооо!!! Супер ложка, то что надо. Буду ждать остальное. Там еще УНЧ не смотрел.
Спасибо.

JohnJacob · #95

Вторую картинку (режимы транзисторов) перезалил.

bykowina · #96

Понял почему у меня -14В а не - 20В. Вместо Д впаял оба А. Надо купить хорошую лампу, вроде Д был когда отбирал. А сгорели они уже по моей вине, щуп соскочил наТ16 и кирдык. В стабилизаторе был неисправен КТ503. Осталось проверить Т8.

bykowina · #97

Засада, с буквой Д нет стабилитрона, есть 814Г, но он на 11 В. Вместо 814-х можно поставить 2 х КС210Б?

Dehkonboy · #98

Я какие-то аналоги ставил, не помню точно, что именно.

Самый ! · #99

Дык справичники есть. Берёте нужное напряжение и ток стабилизации средний. КС должен пройти.

bykowina · #100

Поставил 2хКС210, напряжение на Т14 Э=18.9В
Запутался в 2-х транзисторах. Менял оба. На Т8 на К=4В. На остальных почти 0В.

Остались С9. Такое возможно?

Отпаял С9 и напруга на К=0.
