Как восстановить переднюю панель Бриг 001 нужны советы...

[Easy Rider]

Хотя бы подскажите названия шрифтов, которые использовались

Шрифты там все равно не в кассу были, в оригинале другими напечатано. Совпадает на 100% это надпись БРИГ с отражением, она отлично сделана, надпись У-001-Hi-Fi, и значок завода. Так что шрифты можете подобрать свои. И если не секрет, как собрались делать?

[Easy Rider]

[ever]

дорисовать остальные шрифты это не проблема, другой вопрос как сделать саму панель что бы она отлично смотрелась. Да и шрифты остальные я тоже постепенно дорисую, просто пока не было времени

[ever]

вот новая ссылка http://files.mail.ru/A3C0B1ED1D3D4A99AE04501AFDD9EB6C

[Ы]

шрифты микрограмма полужирная 2.5 3 и 5 мм

[marcel_x]

Шрифты там все равно не в кассу были, в оригинале другими напечатано. Совпадает на 100% это надпись БРИГ с отражением, она отлично сделана, надпись У-001-Hi-Fi, и значок завода. Так что шрифты можете подобрать свои. И если не секрет, как собрались делать?

Мда, шрифты похожи, но не те. Как основной вариант думаю заказать в рекламной конторе печать на металле, как уже писали выше, звонил в пару контор - стоимость такой печати - $120 за кв.м, панель от брига приблизительно 0,05 кв.м, выходит где-то 5 долларов, но тут засада - минимальный заказ у них как раз один квадратный метр В интернете видел описание еще одного способа, с применением тонера от лазерного принтера, но без утюга, печатается надпись на бумаге - основе от самоклейки, там поверхность не просто гладкая, а еще покрыта чем-то вроде воска. Подготовленную панель покрывают слоем лака из баллончика, подсушивают его до состояния "на отлип" затем прикладывают отпечаток, прижимают и ждут пока лак полностью не высохнет, после этого, по заверению автора, бумага основа должна легко отойти, а тонер приклеиться к лаку, затем финишное покрытие лаком.

[radiomonter]

Есть два варианта:
1. отшлифовать и на лазерную гравировку
2. отшлифовать, покрыть защитным лаком, прожечь лазером в лаке надписи, протравить электролитическим методом.
Второй вариант интереснее- надписи получатся углубленными. Вот, например, как делают со сталью:
http://forum.guns.ru/forum/54/731817.html
Можно и ватный тампон на электроде использовать вместо ванны с электролитом.

[Easy Rider]

Шрифты там все равно не в кассу были, в оригинале другими напечатано. Совпадает на 100% это надпись БРИГ с отражением, она отлично сделана, надпись У-001-Hi-Fi, и значок завода. Так что шрифты можете подобрать свои. И если не секрет, как собрались делать?

Мда, шрифты похожи, но не те. Как основной вариант думаю заказать в рекламной конторе печать на металле, как уже писали выше, звонил в пару контор - стоимость такой печати - $120 за кв.м, панель от брига приблизительно 0,05 кв.м, выходит где-то 5 долларов, но тут засада - минимальный заказ у них как раз один квадратный метр В интернете видел описание еще одного способа, с применением тонера от лазерного принтера, но без утюга, печатается надпись на бумаге - основе от самоклейки, там поверхность не просто гладкая, а еще покрыта чем-то вроде воска. Подготовленную панель покрывают слоем лака из баллончика, подсушивают его до состояния "на отлип" затем прикладывают отпечаток, прижимают и ждут пока лак полностью не высохнет, после этого, по заверению автора, бумага основа должна легко отойти, а тонер приклеиться к лаку, затем финишное покрытие лаком.

Предложенный способ очень сложный, а результат все равно будет не удовлетворительный.
От себя могу сказать, что ближайшие дни вероятнее всего смогу выложить результат творчества. Пока не знаю, как будет выглядеть. С завода эти панели делались так: бралась листовая дюраль, толщина там порядка 3-4мм., не помню уже, далее нарезались заготовки, вероятно на гильотинке, потом сверлились отверстия, вероятно фрезером делалась зенковка с обратной стороны под потенциометры, и сверлом спереди под сигнальные лампочки. Далее заготовки отдавались на пескоструй (что бы убрать следы обработки металла и придать благородную матовость), или вероятнее всего на стеклоструй, фактура для песка очень грубая, скорее всего это стекло или сода. А после всего уже шелкографией наносился текст. Как-то так.

[ICAT2010]

Easy Rider
Панель на бриге травленая с последующим отбелом, в домашних условиях весьма вредное и опасное занятие, можно оставить шлифованную, но это на любителя,

Шрифты и размер:
selector (4,5 Arial Black )
mode (4,5 Arial Black)
bass (4,5 Arial Black)
treble (4,5 Arial Black)
volume (4,5 Arial Black)
balance (4,5 Arial Black)
speaker (4,5 Arial Black)
power (4,5 Arial Black)
***********************************
MIC (Arial TUR 4.0 5 step)
PHONO (Arial TUR 4.0 5 step)
TUNER (Arial TUR 4.0 5 step)
AUX. 1 (Arial TUR 4.0 5 step)
AUX. 2 (Arial TUR 4.0 5 step)
MONO (Arial TUR 4.0 5 step)
STEREO (Arial TUR 4.0 5 step)
REVERCE (Arial TUR 4.0 5 step)
-10 db (Arial TUR 4.0 5 step)
+10 db (Arial TUR 4.0 5 step)
L
R
-
+
PHONES
SYSTEM 1
SYSTEM 2
TAPE MONITOR
LOW FILTER
HI FILTER
LOUDNESS
STEREOPHONE
PHONES
***********************************
100 watt (15 rosamunda one)
Stereo amplifier (15 rosamunda one)

Шаблон панели 1976 г.в.:

без фона:

Надписи попробуйте на термоофсете: http://www.lomond.ru/node/57433 финиш термофеном,
оптимально трафаретная печать конечно, но штучно дорого…
Силиконовый мат для термопереноса найдете в магазинах торгующими товарами для кондитерской выпечки, такой:

держит температуру 270 С, термопресс народный - утюг , дерзайте и у Вас получится

[marcel_x]

Предложенный способ очень сложный, а результат все равно будет не удовлетворительный.
От себя могу сказать, что ближайшие дни вероятнее всего смогу выложить результат творчества. Пока не знаю, как будет выглядеть. С завода эти панели делались так: бралась листовая дюраль, толщина там порядка 3-4мм., не помню уже, далее нарезались заготовки, вероятно на гильотинке, потом сверлились отверстия, вероятно фрезером делалась зенковка с обратной стороны под потенциометры, и сверлом спереди под сигнальные лампочки. Далее заготовки отдавались на пескоструй (что бы убрать следы обработки металла и придать благородную матовость), или вероятнее всего на стеклоструй, фактура для песка очень грубая, скорее всего это стекло или сода. А после всего уже шелкографией наносился текст. Как-то так.

ICAT2010 верно говорит, панель химически обработана, пескоструем такого не добиться. А вот резать заготовку и сверлить отверстия нужно после обработки поверхности, иначе края отверстий будут неровными.

ICAT2010, а на нашей, русской версии какие шрифты? Верхний ряд ("селектор входов", "режим" и тд)там явно не ARIAL. Что то похожее на Cricket, но тоже не он

[Easy Rider]

Easy Rider
Панель на бриге травленая с последующим отбелом, в домашних условиях весьма вредное и опасное занятие, можно оставить шлифованную, но это на любителя,

На счет травления - может быть и так, я на работе сейчас делаю крышки из дюрали, с ЧПУ приходят с царапинами и прокат изначально плохой. Отдаю на стеклоструй - результат как на Бриговской панели и по цвету и по фактуре. Я за стеклоструй. Очень сомневаюсь по поводу травления.
А нет ли у вас сканов заготовок панелей в полный размер?

[Easy Rider]

Easy Rider
Панель на бриге травленая с последующим отбелом, в домашних условиях весьма вредное и опасное занятие, можно оставить шлифованную, но это на любителя,

На счет травления - может быть и так, я на работе сейчас делаю крышки из дюрали, с ЧПУ приходят с царапинами и прокат изначально плохой. Отдаю на стеклоструй - результат как на Бриговской панели и по цвету и по фактуре. Я за стеклоструй. Очень сомневаюсь по поводу травления.
А нет ли у вас сканов заготовок панелей в полный размер?

Протравить кстати есть возможность, есть доступ к ваннам где травят нержу. Там плавиковая с озотной кислотой. Надо будет гальваникам отдать, попробовать.

[Easy Rider]

ICAT2010, а на нашей, русской версии какие шрифты? Верхний ряд ("селектор входов", "режим" и тд)там явно не ARIAL. Что то похожее на Cricket, но тоже не он

Я не записал какими шрифтами делал, по моему получилось похоже

[marcel_x]

Нашел очень похожий шрифт, Biortec называется, однако кириллицы похоже в нем нет.


Сдается мне, что это дохлый номер, дешево и красиво сделать не получится, легче усилитель в идеале найти))
Да и в общем не такая уж и покоцанная морда у моего образца, пара глубоких царапин и осыпались фрагменты надписей, думаю вооружится кисточкой единичкой и аккуратно подкрасить недостающие фрагменты букв черным лаком

[Easy Rider]

Нашел очень похожий шрифт, Biortec называется, однако кириллицы похоже в нем нет.


Сдается мне, что это дохлый номер, дешево и красиво сделать не получится, легче усилитель в идеале найти))
Да и в общем не такая уж и покоцанная морда у моего образца, пара глубоких царапин и осыпались фрагменты надписей, думаю вооружится кисточкой единичкой и аккуратно подкрасить недостающие фрагменты букв черным лаком

У меня был в таком же состоянии Бриг, я купил маркер тонкий (1мм) и подкрасил сколы краски. Из далека не видно было, а вблизи все равно видно, что подкрашено.

[Easy Rider]

Easy Rider
Панель на бриге травленая с последующим отбелом,

Подумал сейчас - если бы панель была травленая, то она была бы шершавая с обеих сторон, т.к. травят в ванне, погружая полностью. А на бриге обратная сторона гладкая. Значит это все же пескоструй с лицевой стороны.

[ICAT2010]

marcel_x
Я не подбирал шрифты под надписи на русском...
Easy Rider
Панель травленая, такой эффект получается травлением в едком натре, (рельеф зависит от концентрации раствора) с последуещем отбелом в азотке что бы убрать окисел и твердые отложения, механическая обработка (пескоструй итд) выглядит по другому, к том же будет бликовать под определенным углом, т.е.будет серая а не светло-серебристая, скана нет, да и зачем он? сообщите эл.почту, вышлю в формате *fpp, здесь не получиться.

[Easy Rider]

marcel_x
Я не подбирал шрифты под надписи на русском...
Easy Rider
Панель травленая, такой эффект получается травлением в едком натре, (рельеф зависит от концентрации раствора) с последуещем отбелом в азотке что бы убрать окисел и твердые отложения, механическая обработка (пескоструй итд) выглядит по другому, к том же будет бликовать под определенным углом, т.е.будет серая а не светло-серебристая, скана нет, да и зачем он? сообщите эл.почту, вышлю в формате *fpp, здесь не получиться.

Спасибо за информацию.
И хочу поделиться своей "бедой". В общем отдал по наводке панель на печать на УФ принтере, в контору, которая была в ссылке выше. Снял единственную панель, махнул рукой, снял смывкой все надписи, покрасил черной матовой краской и отдал на нанесение надписей белым. Отдал за это 820р. Принес готовый макет, им надо было только напечатать. В результате чего они обгадили все, что смогли. Во первых какая то школьница возомнившая себя дизайнером зачем то поменяла у меня половину шрифтов, хотя я сто раз объяснил какого размера все должно быть и просил не вносить никаких изменений, все в кривь в кось, при печати баран-печатник на половине печати умудрился выронить панель и все испортил, и напечатал сверху по старому, пройдя черной краской. Буквы не в масштабе. Я в шоке, и это стоит 820р, мне испортили единственную панель. Обещали переделать, но второй раз боюсь им ее нести.

[YARIK.72]

По логике должны переделать бесплатно. Самовольная смена шрифтов уже косяк серьезный, можно только из-за него скандалить, а если еще роняли и замазывали, так тем более.

[marcel_x]

Да уж... Сочувствую. Сколько раз сталкивался с такими горе-профессионалами. Со шрифтами, однако, больше ваш косяк, векторные макеты нужно предоставлять в кривых, то есть весь текст нужно было конвертировать в кривые, хотя они должны были об этом предупредить, чего, конечно, они не делали, наверное, ибо пофиг. А в целом выглядит очень хорошо, ни разу не колхозно, так что если обещали переделать бесплатно, то пусть переделают по-нормальному.

А если еще и ручки с кнопками покрасить в черный цвет, оставив только фаску серебристой, то вообще секас будет

[bykowina]

В далеком 83 году, я панель домашней конструкции делал следующим образом. На дюралевую панель, насыпал белый песок, такой мелкий почти как мука. Сверху что то типа дюралевой шайбы и круговыми движениями в течении часов 5-ти 6-ти, заготовка превращалась, по тем временам в суперпанель для усилка. А потом на нее переводился самоклеющийся шрифт с логотипами и мнемознаками. Жаль не было цифровой фотографии, а усилок давным давно продан. Показать ничего не смогу, но получалось очень достойно.

[ever]

Easy Rider
да хорошо получилось, если бы не шрифты вообще идеально было бы

[Easy Rider]

Со шрифтами, однако, больше ваш косяк, векторные макеты нужно предоставлять в кривых, то есть весь текст нужно было конвертировать в кривые...

Вот на счет шрифтов я то же сначала подумал, что надо было перевести в кривые, и думал что мой косяк. Но ведь надписи БРИГ и 100ватт на английском напечатали хорошо, так как было у меня. Значит смогли сделать сами. Зачем было в остальное лезть я не понял.

[ICAT2010]

Easy Rider
Отправил, в архив добавил шрифт Rosamunda one (для надписи 100 watt Stereo amplifier), в виндовс его нет, добавьте его в систему, разметку на пенели проверьте вставив в шаблоне программы миллиметровую сетку, удачи.

[Easy Rider]

Easy Rider
Отправил, в архив добавил шрифт Rosamunda one (для надписи 100 watt Stereo amplifier), в виндовс его нет, добавьте его в систему, разметку на пенели проверьте вставив в шаблоне программы миллиметровую сетку, удачи.

Спасибо.
А я снял всю эту порнографию, которую мне напечатали. Снял химией, так что панель вернулась в изначальное состояние. Решил, что буду делать все сам. Долго, но зато так, как я хочу.

Это проба на пленке. Можно конечно купить пленку самоклеющуюся, и сделать на ней, но будет не то, что хочется.

[Easy Rider]

[Easy Rider]

Если долго мучиться, что нибудь получится. Поругался с конторой которая делала мне панель, сказал, что дальше панель портить не позволю. Как вариант исправления была выбрана печать на черной матовой пленке (чего я и хотел получить в итоге). На этот раз пришлось долго объяснять, что мне нужна печать, а не дизайнерские изыски, и категорически просил вообще дизайнера к этому процессу не подпускать. Напечатали как я хотел, даже в размер. В этот раз еще немного изменил дизайн надписи 100watt. В итоге получилось очень приятно, белые глянцевые буквы на черном матовом фоне. Всем спасибо за файлы с панелями, без них не получилось бы того, чего я хотел. Теперь планирую задуть панель снова в матовый и наклеить "лицо". Пусть не совсем по заводу, зато вид, как я хотел, и не смотрится похабно.






В итоге потратил 820р., плюс много нервов. Просто уже забыл в какой стране живу.

[Easy Rider]

продам за 100500 денег и куплю себе Бриг 1 серии

[Easy Rider]

[Easy Rider]

[marcel_x]

Отлично вышло! Easy Rider, можете сказать что это за пленка? Самоклейка? И что за технология печати?

[lamer911]

а пере залейте кто нибудь файл пожалуйста. А то первый бриг достался и буковки были английские изначально.. но кто то перекрасил морду в черный цвет и закрасил буквы....

[Электронщик UB9SBQ]

Напиши электронную почту отправлю

[bykowina]

а пере залейте кто нибудь файл пожалуйста. А то первый бриг достался и буковки были английские изначально.. но кто то перекрасил морду в черный цвет и закрасил буквы....

+1

Либо сюда.



bykowina@yandex.ru

[evgenij8310]

Я отдал свою шлифованную панель на лазерную гравировку, и она не получилась...(((
Первая проблема с которой пришлось столкнуться, это то что толщина шрифта и даже точек сказали будит больше чем они должны быть. Объяснили это тем что алюминий сложно прогреть и тонкие линии не получатся.
Вторая проблема вытекает из первой, после нанесения гравировки даже с утолщенными шрифтами и символами, графика оказалась не устойчивая к механическим воздействиям, даже к простой губке для мытья посуды.
Надписи получились тусклыми, пришлось заново шлифовать
Хорошо что денег не потребовали, а извинились...
Посоветовали найти твердотельную гравировку, что думаете на этот счет?

[evgenij8310]

Кто нибудь делал гравировку?

[Дмитрий (das)]

Делал панель магнитофона еще в 80-е на станке с ЧПУ, панель была черная, химическим оксидированием. Надписи получались серебристые, очень красивые. Но шрифт выбрать было очень сложно. Еще неприятный момент - покрытие это - не стойкое, некоторые участки панели через некоторое время перестали быть черными, приобрели коричневый оттенок. Как пример приведу кнопки и панельки аппаратуры из комплекта Вега-122, многие панели не черного цвета, а серые, либо коричневые. Да и в процессе оксидирования пришлось изготовить вторую панель, на первой никакими средствами не удавалось добиться равномерного черного цвета, было коричневое пятно. Как объяснил мастер-химик - "Сучок". На вопрос: "Какой нафиг в металле "сучок"?!" пожал плечами, и посоветовал сделать другую панель. Ну а со временем и гравированные надписи потускнели, стали мерзкого серого цвета.

Так что если хотите надолго и красиво, панель - красить, или пленка, и надписи - шелкография. Как у Easy Rider, никакого оксидирования и гравировка тоже не нужна, или ее затереть ее краской.

[DJEEX]

Скиньте кто нибудь пожалуйста шаблон панели Брига, а ссылки уже битые.
мыло djeex@yandex.ru

[bykowina]

+1

Либо сюда.

Либо.

bykowina@yandex.ru

[Zloy]

продам за 100500 денег и куплю себе Бриг 1 серии

Мне для полного щастья такой же мордашки для Барка не хватает! И макинтошика! Люди добрыя, поможите!!!

[olbel]

спасибо.

[Zloy]

... и мне на Барк, если не затруднит!

[Валарий]

Easy Rider
Плёнка для обклейки авто?Как на краях держится,или завернули полностью на внутреннюю сторону?

[DedaGenja]

Easy Rider или кто-то, кто имеет "кальку" передней панели Брига !
Пришлите её на почту, очень хочу восстановить морду Брига.

evgenij@mfd.lv

Спасибо.

[Alex Santor]

Добрый день!

Сохранился ли у кого-либо шаблон передней панели для Брига (черной или светлой)? сможете скинуть в в тему или на почту A.Santor@mail.ru
Я был бы очень благодарен.

[Alex Santor]

Итак, поспрашивав у людей, участвовавших в обсуждении выше, я добыл нужные файлы. Выложу их сюда, равно как и историю моих мучений. Думаю, что кому-нибудь все это пригодиться.

cdr - http://yadi.sk/d/ixnmKWN9Nvyn3
pdf - http://yadi.sk/d/oIiZpjplNvygo

Особую благодарность за предоставленные файлы хочется выразить evgenij8310 и bykowina

Важно:
Графика на панель не совсем готова, ее надо проверять на предмет соотнесения с отверстиями на панели!
bykowina писал, что у него гравировка не получилась т.к. эта технология не подходит для нанесения надписей на гладко отшлифованную алюминиевую панель.

[Alex Santor]

Для начала я постарался очистить переднюю панель с сохранением старых надписей.

Для начала отмыл самую большую грязь с помощью порошка и средства для мытья посуды. В итоге грязь пропала, но окислы на металле стали более заметны.
На одном форуме нашел информацию, что удалить окислы можно Силитом. В идеале, конечно, было ды использовать натр едкий (или каустическую соду), но у меня его не было, да и за надписи я побоялся. В итоге поступил следующим образом:
1 - очистил панель средством для мытья посуды
2 - нанес на переднюю панель толстым слоем "Cillit Bang - От налета и ржавчины"
3 - выдержал панель с Силитом в течении 5 минут, потом сполоснул теплой водой
4 - снова нанес Силит, подождал еще 5 минут
Вот тут нужно было остановиться! Но мне показалось, что ничего не отчищается, потому я оставил панель в Силите еще на 10 минут (сверх этих пяти), а потом попробовал потереть в некоторых местах щеткой (а это вообще зря!). В итоге - некоторые буквы стерлись. За то ручки-регуляторы отмылись идеально.
Нужно было просто смыть Силит водой по истечении второй пятиминутки и просушить панель. Как оказалось панель под действием Силита чиститься не сразу! Улучшения становятся заметны только когда она полностью высохнет. Если бы я поступил именно так, то сохранил бы надписи целыми.

Прикладываю фото панели до очистки Силитом (панель выглядит так страшно, из-за действия средства для мытья посуды, которое смыло грязь, ускорив этим окисление) и после. Для сравнения - уже очищенные ручки. Панель я практически отмыл, но надписи оказались безвозвратно повреждены.

[Alex Santor]

Сначала я думал, что нужно отшлифовать панель пескоструйкой, а потом отнести на лазерную гравировку.
Однако, bykowina писал, что на шлифованной поверхности графика будет плохо держаться, ибо нужно что бы поверхность была более шероховатой.

Тогда у меня появилась одна идея. Я попробую не портя структуры панели замочить ее в Силите надолго (пока не пропадут все надписи), а потом с помощью утюга перевести надписи и покрыть лаком. Посмотрим - что из этого выйдет.

[IVS]

... а потом с помощью утюга перевести надписи и покрыть лаком. Посмотрим - что из этого выйдет.

Обычно выходит нормально (правда, на такой толстый люминь мне еще переводить ЛУТ-ом не доводилось)...
А вот лаком можно и не покрывать, - при соблюдении температурного режима и использовании спец. бумаги надписи держаться хорошо. Но если все же лакировать соберетесь, обязательно проверьте реакцию надписей на этот лак (нитролаки, например, могут их растворить).
Удачи!

[пришелец]

Я попробую не портя структуры панели.....

Да пёс с ней, структурой то. Берём эксцентриковую шлифмашинку, стираем всю эту плесень, получаем ровную, шероховетую, идеальную поверхность, какую угодно, зависит от номера наждачки.

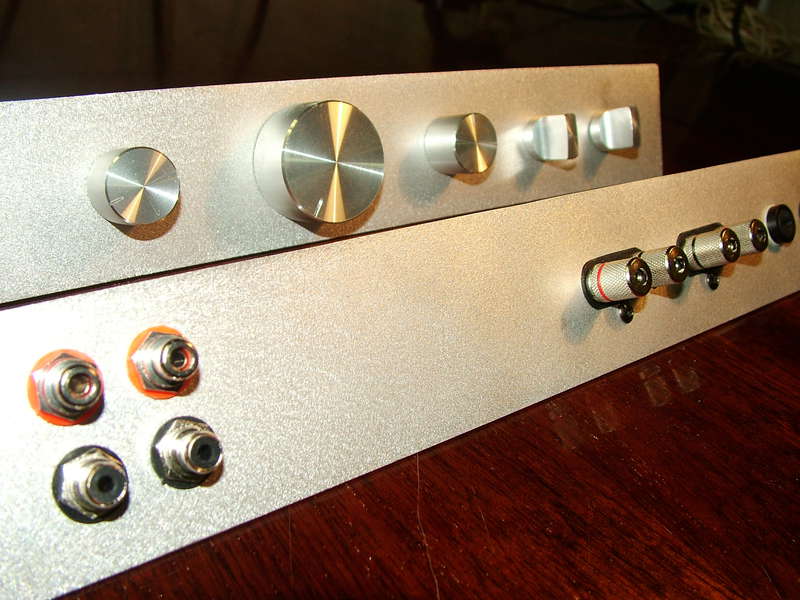

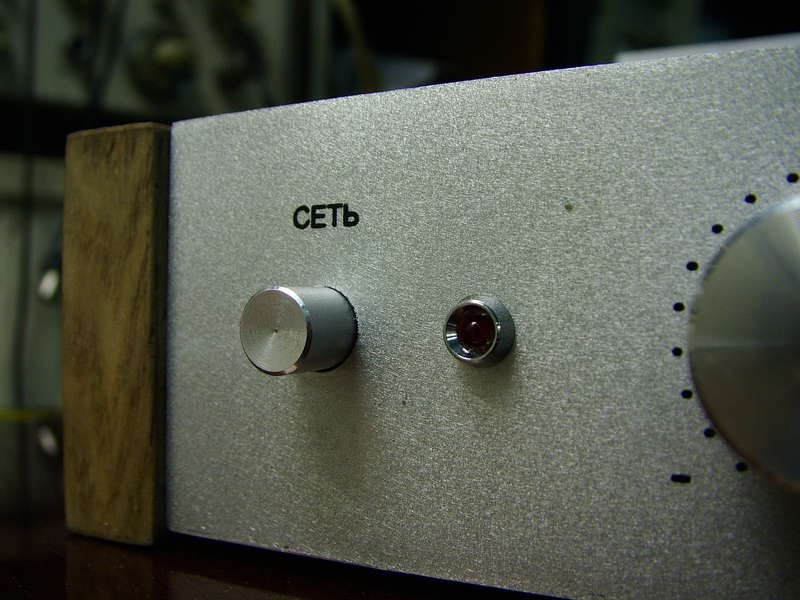

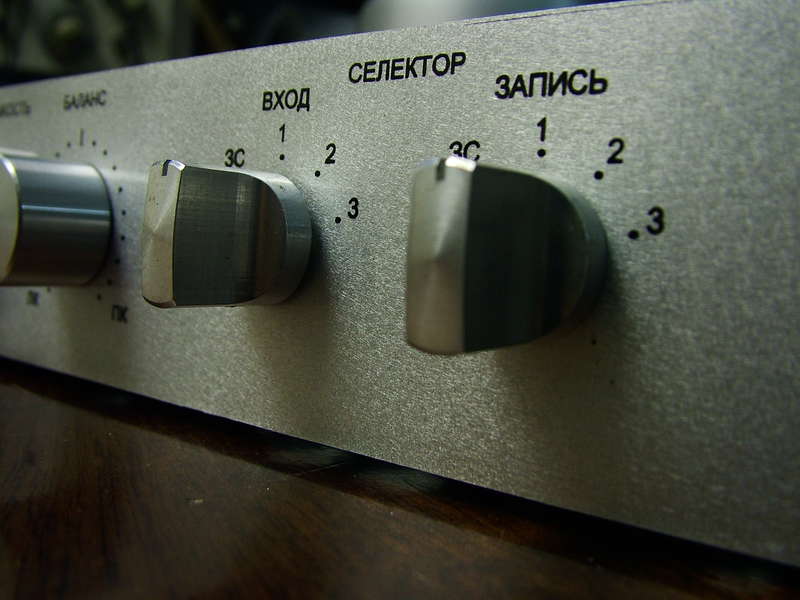

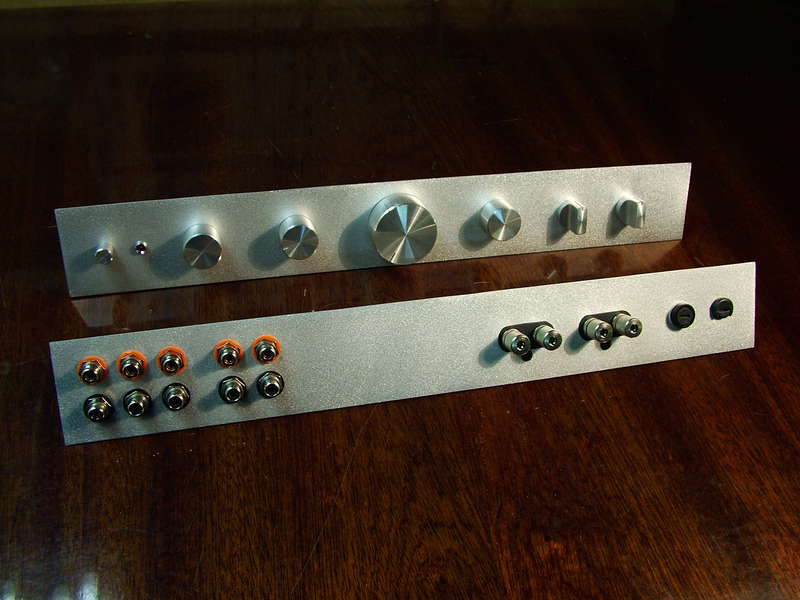

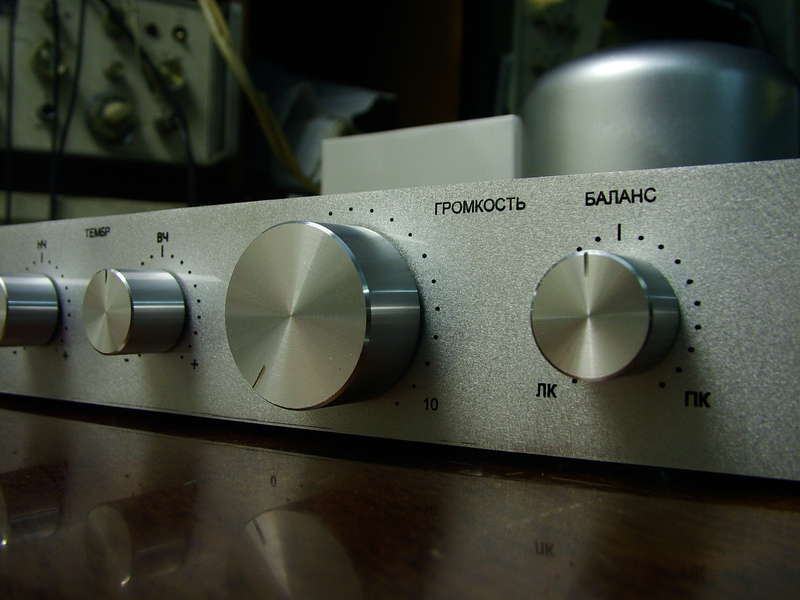

Вот примеры
