marcel_x · #101

пришелец Шикарно получилось! Надписи - ЛУТ?

пришелец · #102

marcel_x

Ну да, другими технологиями и оборудованиями не владею.

пришелец · #103

IVS писал(а):правда, на такой толстый люминь мне еще переводить ЛУТ-ом не доводилось

Переводил на днях на дюральку в 6 мм., надо просто прогреть железку получше, утюг 2-3 мин. держал на панели, потом только разглаживал. И кстати, после разглаживания можно сразу снимать бумагу, часть тонера конечно на ней останется, но зато не надо долго отмывать остатки прилипшей бумаги.
Вот результат:

marcel_x · #104

пришелец, если вам не сложно , можете проконсультировать меня по технологии ЛУТ? Есть проигрыватель Электроника Б1-01, с затертой панелью

Сделал макет панели в Corel. Какую бумагу использовать, какой утюг и какая температура? И как лучше - одним куском или фрагментами?

пришелец · #105

marcel_x писал(а):Сделал макет панели в Corel

Никаких корелдроф. Зачем? Можно всё в паинте сделать или ворде, лишь бы текст можно было перевернуть по горизонтали (зеркально). Целиком может и не получится или тогда принтер большой нужен, я на А-4 печатаю. По температуре утюга ничего не могу сказать, не мерил, подбирал экспериментально. Нужно как следует прогреть железку, прижимая утюг к бумаге и немного передвигая его, как бумага начнёт липнуть к железке, это будет видно по лёгкому её потемнению, значит прогрелась, затем ребром подошвы утюга тщательно разгладить, шрифт должен проявиться наружу. Потом всё это дело под пресс, до полного остывания и в тёплую воду, минут на 15-20, затем удалить размокшую бумагу, а её остатки кисточкой, с обрезаными волосинами, смачивая водой. При слишком высокой температуре утюга, тонер может размазаться по поверхности.

IVS · #106

пришелец писал(а):... Потом всё это дело под пресс, до полного остывания и в тёплую воду, минут на 15-20, затем удалить размокшую бумагу, а её остатки кисточкой, с обрезаными волосинами, смачивая водой...

Я использую специальную бумагу (разработанную именно для термопереноса изображений). Например:

Плюс в том, что ее не надо долго "отмачивать" и проч. На рабочей стороне у неё какая-то пленка (типа целлофана) и после переноса она спокойно снимается с поверхности, на которой не остается ничего, кроме тонера в виде надписей…

Кстати, для этого дела выпускают и спец. термопрессы, но имхо такую штуку покупать имеет смысл при поточном производстве, для наших целей и утюжка хватит, но потренироваться "на кошечках", возможно, придется…

Alex Santor · #107

Хм, на самом деле здорово вышло со шлифмашинкой! Жаль что у меня ее нет. Попробую поискать по знакомым.

evgenij8310 · #108

пришелец писал(а):
Alex Santor писал(а):Я попробую не портя структуры панели.....
Да пёс с ней, структурой то. Берём эксцентриковую шлифмашинку, стираем всю эту плесень, получаем ровную, шероховетую, идеальную поверхность, какую угодно, зависит от номера наждачки.

Вот примеры

Вот это класс!

Отлично получилось!!
Вот только я подозреваю что ваша панелька имеет текстуру не от шлифовальной машинки, она очень похоже на заводскую. Или все же такая текстура от шлифмашинки?

От шлифовальной машинке все "царапины" неровности будут иметь круговой вид, это то не есть хорошо. Все же наверное придется пескоструить.

пришелец · #109

evgenij8310 писал(а):Вот только я подозреваю что ваша панелька имеет текстуру не от шлифовальной машинки

Где же я Вам возьму заводскую? Эта панель сделана из куска дюрали, валявшегося в кладовке радиоклуба, по которому прошло стадо слонов и проехал ЗиЛ-130. Отрезал по размеру, отшлифовал _ЭКСЦЕНТРИКОВОЙ_ и надписи перевёл, никаких писькаструев. Выделил, что б не пропустили в очередной раз, чем шлифовалось и никаких там кругов не будет.

evgenij8310 · #110

пришелец писал(а):
evgenij8310 писал(а):Вот только я подозреваю что ваша панелька имеет текстуру не от шлифовальной машинки
Где же я Вам возьму заводскую? Эта панель сделана из куска дюрали, валявшегося в кладовке радиоклуба, по которому прошло стадо слонов и проехал ЗиЛ-130. Отрезал по размеру, отшлифовал _ЭКСЦЕНТРИКОВОЙ_ и надписи перевёл, никаких писькаструев. Выделил, что б не пропустили в очередной раз, чем шлифовалось и никаких там кругов не будет.

Отличная текстура от эксцентрика, мне очень нравится, надо сделать также!

Спасибо!
А шлифовали на сухую? Я когда шлифовал продольно вручную, опрыскивал керосинам чтобы не было заусенец на металле.

пришелец · #111

evgenij8310
на сухую

Alex Santor · #112

Наконец-то снова есть время заняться усилителем! Не днях сел - поставил наконец-то новые выходные транзисторы и перебрал регуляторы.
Сегодня вот переделал макет для передней панели.

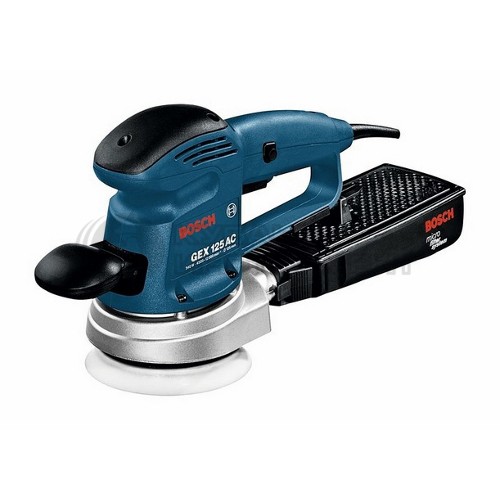

Шлиф машинку взял в аренду (кстати нужно не эксцентриковая, а ленточная - уважаемый пришелец видимо ошибся), купил бумагу для термопереноса.
Попробую отреставрировать переднюю панель.

Alex Santor · #113

Вот то, каким был печатный макет и то - каким он стал. Вышел - как родной:

(пришлось загрузить фото по новой - в новое сообщение, так как просмотрщик на сайте не понимает альфа-канал в png)
Шрифт - "Houschka Rounded". Буквы m, k, g взяты из английского начертания.
Скачать шрифт - http://yadi.sk/d/GE3b5hsQRkdtC

Если у кого-то есть фотка родной надписи (там где "100 ватт, Модель 001 Стерео") в большом разрешении, то прошу поделиться)
У меня фото плохое: фрагмент замыленный и зашумленный. Пришлось растягивать.

пришелец · #114

Alex Santor
Не ошибся. именно эксцентриковая

Alex Santor · #115

пришелец писал(а):Alex Santor
Не ошибся. именно эксцентриковая

именно вращающаяся? я просто попробовал вчера такой же по куску металла пройтись - как то не особо красиво. получаются дуги, а не полосы(
Сегодня возьму три разных машинки и попробую.

BAZ · #116

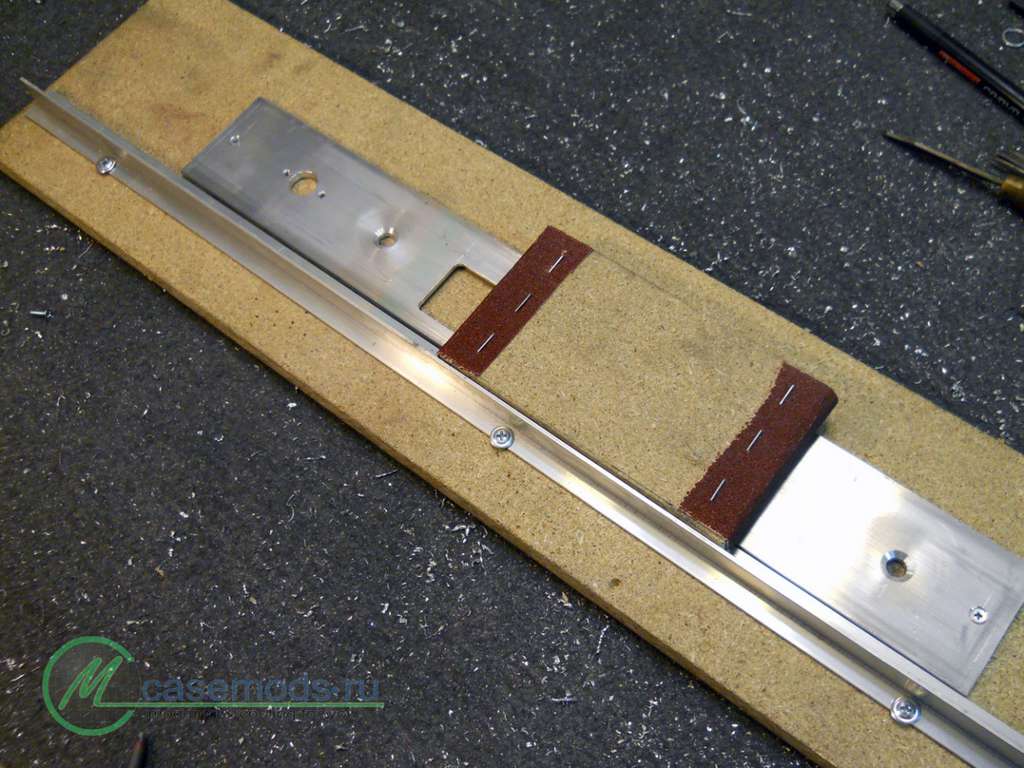

Заинтересовало и вот что нашлось http://www.modding-modding.ru/how-to-brush-aluminum

Но лак не нравится в конце... Аннодировать наверное нужно...

еще вот здесь описано как обрабатывалась передняя панель

http://www.tehnari.ru/f170/t46359/

пришелец · #117

Alex Santor
Да, вращающаяся, но вращается медленно и вибрирует, никаких там дуг не может быть.

Alex Santor · #118

Сегодня взял еще одну шлифмашину у знакомого. Итого у меня две машинки с амплитудами колебаний в 2,6 и 5,0 мм. Пробовал на разной скорости самыми разными шкурками (400, 800 и 1000 номера). Не вышло ничего - метал не поддается, только завальцевал панель.

Вот результат:

Может быть на другом металле оно бы и сработало....

BAZ · #119

так она у вас аннодирована была изначально ? эта оксидная пленкадовольно прочная как пишут...

Alex Santor писал(а):Сегодня взял еще одну шлифмашину у знакомого. Итого у меня две машинки с амплитудами колебаний в 2,6 и 5,0 мм. Пробовал на разной скорости самыми разными шкурками (400, 800 и 1000 номера). Не вышло ничего - метал не поддается, только завальцевал панель.

Вот результат:

Может быть на другом металле оно бы и сработало....

Alex Santor · #120

BAZ писал(а):так она у вас аннодирована была изначально ? эта оксидная пленка довольно прочная как пишут...[/i]

Да. В том то и проблема. Я уже что только не пробовал) Надеялся, что поможет совет со шлифмашинкой, но он не помог.
К счастью я не стал экспериментировать сразу на лицевой стороне.

Добавлено:
Попробовал отмыть хим раствором. Вот что получилось:

Местами еще остались следы - в тех местах, где были надписи чуть заметные светлые пятна.

BAZ · #121

а текстура от флифмашины или оригмнальная ?

что за химраствор ?

Alex Santor писал(а): Попробовал отмыть хим раствором. Вот что получилось:

Местами еще остались следы - в тезх местах, где были надписи чуть заметные светлые пятна.

вот тут один перец быт химией снимает аннодирование с опционной детали от радиоуправляемой машины - а они очень качественно аннодированы!

[youtube][/youtube]

лучше конечно месяц тему курить, 20 раз переспросить, чем один раз ченибудь испортить...

BAZ · #122

что за модель аппарата ? какой абразив использовали ?

пришелец писал(а):Alex Santor
Да, вращающаяся, но вращается медленно и вибрирует, никаких там дуг не может быть.

Alex Santor · #123

полчаса - Cilit "от налета и ржавчины" (уже писал подробно про этот способ на пред странице)
потом час - 25% раствор уксусной кислоты
потом - промыть все жесткой (но не железной) губкой со средством для мытья посуды

добавил в пост выше еще пару фото усилителя уже в сборе.
текстура оригинальная

Max-R · #124

Чёрный Бриг с Маяком обалденно смотрятся! Пришелец - тоже отлично получилось!

Alex Santor · #125

Прошелся слабым раствором соляной кислоты. Теперь все идеально - на днях попробую нанести рисунок.
К сожалению, но пару раз все же задел панель. Там теперь неглубокие продольные царапины. Их очень немного и видно только под определенным углом. После нанесения надписей думаю что будет вовсе незаметно. Как говориться: грань между "еще чуть-чуть и будет здорово" и "что же с наделал" - очень тонка.

BAZ · #126

думаете не потемнеет и следы от пальцев не окислятся ?

Alex Santor писал(а):Прошелся слабым раствором соляной кислоты. Теперь все идеально - на днях попробую нанести рисунок.
К сожалению, но пару раз все же задел панель. Там теперь неглубокие продольные царапины. Их очень немного и видно только под определенным углом. После нанесения надписей думаю что будет вовсе незаметно. Как говориться: грань между "еще чуть-чуть и будет здорово" и "что же с наделал" - очень тонка.

Max-R · #127

Кстати, следы от пальцев - да, беда. Помню, на моей школьной "Радиотехнике - МП7301", на люминивом днище, следы от пальцев со временем, стали потемневшими и шершавыми ... =( Жалко было, хоть и снизу: такая ровная красивая поверхность, и эти нестирающиеся следы...

Alex Santor · #128

Следы можно легко убрать. Они - следствие окисления от пота. Достаточно протереть ватным диском с любым сильным (очень сильным) чистящим средством, главное - без абразива.
Продающиеся в автомагазина средство от ржавчины - отлично подойдет.

slon06 · #129

Привет всем выкладываю скан панели бриг размер 16мегапиксер тоже думаю как восстановить. .я бриг маленько переделал ум Никитин от CREEK 5350 на полевиках отлично играет 4 колонки до 2ом нагрузка скан не удалось загрузить Вы не можете добавлять вложения если кому нужно отправлю 2 файла по 9 мб

marcel_x · #130

Никто не знает как называется рукописный шрифт, который на панели Бригов/Барков? Такой же шрифт на Корветах. Существует ли вообще электронная версия этого шрифта?

AlexStart · #131

marcel_x писал(а):Никто не знает как называется рукописный шрифт, который на панели Бригов/Барков? Такой же шрифт на Корветах. Существует ли вообще электронная версия этого шрифта?

Тысячи их, поищите сборки по словам "русские каллиграфические шрифты", может и найдется именно такой. Возможно, проще будет сразу отсканировать оригинальную надпись.

marcel_x · #132

Отдельную надпись можно конечно отсканировать и векторизировать. Мне просто сам шрифт нравится, очень красивый, с характерными подчеркиваниями и надчеркиваниями над буквами "т" и "ш", хочу использовать своей работе. Вы не представляете сколько я перекопал шрифтов, так и не нашел.

Alex Santor · #133

lon06 , Скан сможете скинуть на почту A.Santor@mail.ru ?

ПыСы: перерисовал в векторе эмблему. Вот итог:

Вот PDF с вектором - https://yadi.sk/d/5DE74O-QT7viz

Alex Santor · #134

marcel_x писал(а):Отдельную надпись можно конечно отсканировать и векторизировать. Мне просто сам шрифт нравится, очень красивый, с характерными подчеркиваниями и надчеркиваниями над буквами "т" и "ш", хочу использовать своей работе. Вы не представляете сколько я перекопал шрифтов, так и не нашел.

Точно такого шрифта не нашел. В процессе попадалось несколько похожих. Вот (в сумме порядка 30 рукописных кириллических шрифтов):
https://yadi.sk/d/-U4qEcS5UXjhM
https://yadi.sk/d/wJrRqf4_UXk52

olegrmz · #135

Люди добрые! Скиньте файлы передней панели на Бриг.....

olegrmz · #136

ау... люди....

Валарий · #137

BAZ писал(а):что за химраствор

Щёлочи раствор.Обычный "Крот"для очистки труб канальи снимает анодирование быстро(от концентрации оно) люминь не жрёт.Бултыхать деталь в растворе смысла нет. Очки защитные и перчатки резиновые одеть на всякий случай.Я чёрный анод снимал панель 176*480мм

Alex Santor · #138

Передняя панель:

Вот исходник (для 1 и 2 серии):
https://yadi.sk/i/GxpTHbizYMZT9
https://yadi.sk/d/i7iDt7MRYMZYt
Тут не соотнесены отверстия, шрифт поход на тот, что шил на импортных бригах, но не он явно.

Вот держи еще для первой серии (делал для себя):
https://yadi.sk/i/J_az6MMOYMYAq
Это уже полностью переделанный макет. Перерисована в кореле главная надпись, правильно отцентрованы отверстия, выверены размеры (1х1 при выводе на печать), подобран, а местами отрисован заново оригинальный шрифт для селекторов, перерисованы эмблемы.

...надо было в личку постучать. я случайно в эту тему зашел.

olegrmz · #139

Alex Santor

Спасибо!

Alex Santor · #140

Пожалуйста!
Мне только как-то не особо нравиться надпись "Модель 001..." Надо перерисовать.
Нужен скан морды брига в большом разрешении. Может есть у вас? А то все не могу допроститья?

Слепой Пью · #141

Народ, а на одиссей-010 ни у кого сканов/моделей панели нету?

j_mix · #142

Добрый день.
Делал так:
1. Снял панель.
2. Отдал шлифовщикам. Те зашлифовали до зеркала и положили пасту для предотвращения появления окислов. Металл - чистый алюминий, не дюраль. Оч мягкий.
3. Сделал макет панели. Делал в акаде. Искал идентичные шрифты. Во вложении jpg файл.
4. Отдал макет панели в ПДФ и саму шлифованную панель гравировщикам. Те загравировали, глубина где-то 0,3 мм.
5. Пермаментным маркером нужно закрасить все гравированные углубления. Потом излишки стереть спиртом и покрыть панель антиокислительной пастой.
По деньгам: Шлифовка - 1000р, Гравировка - 2000р.

Фото старое. На фото две панели, обе зашлифованы и только с гравировки. Одна матовая, другая зеркальная. Видно, что без маркера не обойтись. Слишком серо-бледно.

slurslur · #143

j_mix
Прикольно конечно, но мне кажется есть два НО:
1. Всё-таки либо в чёрный его красить, либо в родной цвет.
2. По деньгам не мало так получилось, стоит овчинка ли выделки?

Ы · #144

Получилось что лицо обошлось в половину стоимости аппарата
При этом маркер не краска и колер может не удержать от действия УФ лучей (солнце). И чистый люминь изменится со временем.
Какая там паста когда алюмосодержащие сплавы окисляются на воздухе мгновенно (их и паяют поэтому под специфическим флюсом).
Скольки раз говорил что шлифовать надо на станке плоскошлифовальном а так - местами у отверстий завалено.
Лучше было бы сначала шлифовать а потом сверлить.
И было бы "по фирме"

Yaroslav G2 · #145

Игорь495 · #146

у меня первая версия Брига...морда плохая была...в рекламном сделали морду

Alex Santor · #147

Yaroslav G2, чем делали? где?

Yaroslav G2 · #148

Alex Santor писал(а):Yaroslav G2, чем делали? где?

мы вроде уже связывались!))

Yaroslav G2 · #149

ctulxu писал(а):в общих чертах:сделать фрезеровку всех буковок на глубину допустим 1мм,получившееся пространство заполнить эпоксидной смолой+краситель черный. или методом чернения алюминия,те защитить все поверхность кроме места под буквы-но это трудоемко.
кстати панель достаточно приличная,не стоит заморачиваца.

lol · #150

Привет.
может быть, у вас есть шаблон Бриг-001- английская версия, первая модель?
Спасибо.https://price-altai.ru/uploads/2015/05/ ... e2ec82.jpg
